Про неисправности дворников Шевроле Нивы — диагностика и самостоятельный ремонт

На безопасность эксплуатации автомобиля влияют такие конструктивные элементы, как стеклоочистители или их еще называют в народе «дворниками». С их помощью осуществляется очистка лобового стекла, что необходимо для поддержания хорошей видимости дорожного полотна при любых погодных условиях. Если на автомобиле эти устройства неисправны, то эксплуатировать транспортное средство запрещается, в силу высокой вероятности создания аварийной ситуации. При выходе из строя стеклоочистителей на Ниве Шевроле, следует провести диагностику, и определить причину поломки, а далее ее устранить.

Конструкция и принцип работы дворников Нивы Шевроле

Очистка стекла осуществляется щетками, которые соединены при помощи рычагов с осями привода(находящимися снаружи авто). Эти оси являются частью трапеции(установленной под жабо), соединенной с электромотором. В движение механизм приводится от этого электрического двигателя, начинающего работу после переключения правого подрулевого рычага.

Назначение трапеции заключается в передачи вращения от вала электромотора сразу на оба дворника, а также в поддержании нужной амплитуды их работы. За счет этого происходит синхронное перемещение щеток, тем самым обеспечивая высокую эффективность очистки лобового стекла.

Важную роль в очистке стекла играет еще один фактор — качество прилегания щеток к стеклу. Достигается это специальной конструкцией самих щеток дворников.

В чем причина неисправности дворников на Ниве Шевроле

За годы эксплуатации Шнивы, были выявлены все возможные причины выхода из строя передних дворников. К ним относятся:

  1. Недостаточное количество смазки в месте соединения движущихся деталей. Проявляется такая неисправность в виде замедленного или прерывистого движения стеклоочистителей.
  2. Ослабление гайки, фиксирующей поводок(ось крутится, а дворник стоит на месте). Удостоверьтесь в качестве ее затяжки.
  3. Износ шлицов. Дворник на месте, гайка затянута, но ось все равно прокручивается. Для решения этой проблемы предстоит заменить трапецию.
  4. Когда из строя выходит электрический двигатель. В таком случае понадобится его замена или ремонт, что зависит от детали, вышедшей из строя.
  5. Неисправность реле или предохранителя. Эти элементы электрической цепи предотвращают выход из строя электродвигателя. Если на автомобиле перестали работать очистители лобового стекла, то в первую очередь нужно начинать проверку именно с этих элементов.

Диагностика не займет много времени, а при определении неисправности, ее устранить в большинстве случаев реально своими руками.

Блок предохранителей и реле — проверяем устройства

Размещается блок с предохранителями и реле – в салоне автомобиля Нива Шевроле, под торпедой, с левой стороны от рулевого колеса. Чтобы получить доступ к электрическим предохранителям и реле, нужно снять декоративную крышку монтажного блока, которая фиксируется при помощи двух саморезов. Для ее снятия понадобится воспользоваться крестовой отверткой.

В блоке расположены предохранители и реле

При проблемах с передними стеклоочистителями, понадобится обратить внимание на реле K2 и предохранитель под номером 9. Если не функционирует задний очиститель стекла, тогда нужно проверить реле под номером 6. Для проверки предохранителя понадобится посмотреть на нить внутри него, или воспользоваться мультиметром, а убедиться в исправности реле можно при помощи использования заведомо исправного элемента

Для проверки предохранителя понадобится посмотреть на нить внутри него, или воспользоваться мультиметром, а убедиться в исправности реле можно при помощи использования заведомо исправного элемента.

Замена трапеции дворников по инструкции

Если на Шевроле Ниве вышла из строя трапеция, то заменить ее самому – тоже не очень сложно. Стоимость новой детали составляет около 1000 рублей, а вместе с электро мотором — около 2-2,5 тысяч рублей. На Ниву выпускаются трапеции двух типов — старой и новой модификации. Отличия между ними не значительные, поэтому процесс замены будет одинаковый.

Процесс демонтажа включает в себя выполнение следующих действий:

  1. Начинается процесс замены трапеции на Ниве Шевроле с того, что снимаются поводки дворников, и демонтируется пластиковая накладка под ветровым стеклом — жабо.
  2. После ее снятия приступаем к вывинчиванию трех болтов, которыми крепится трапеция к кузову автомобиля.
  3. Далее устройство снимается.

Видео

Рекомендуем посмотреть видеоинструкцию по замене мотор-редуктора переднего стеклоочистителя

Как видите, разборка и замена деталей стеклоочистителя не вызывает никаких проблем. Однако прежде чем приступить к замене деталей, необходимо провести полную диагностику дворников, чтобы точно определить причину неисправности и не заменять их «токоведущие» части.

Не работают дворники Шевроле Нива. Что может быть причиной?

Проверить напряжение на моторе, возможно, он перегорел. И он должен заглянуть внутрь. Если что-то кусается, похоже, дело в кислом снаряжении.

Кроме того, если дворники находятся в плохом состоянии, предохранитель может быть перекрыт.

Подробнее о неисправностях стеклоочистителей можно узнать здесь: www.nivavod.ru/articles/ochstekla.htm

Расскажите, как вы отказались? Работали, работали, вставали круто и тихо? Я запустил машинку и захотелось ее почистить, нажать и 0 реакций?

Проверьте подрулевой переключатель;

Проверить колодку проводов, идущих к блоку предохранителей;

Проверить наличие напряжения на кабелях, подходящих к двигателю;

Проверить заземляющий провод от мотора;

Подайте напряжение прямо на двигатель;

Если двигатель не запускается после прямого подключения к аккумулятору, его можно заменить.

Автомобиль: Шевроле Нива. Спрашивает: Игорь Смехов. Суть вопроса: перестали работать дворники Шевроле Нива.

Добрый день! На моей машине дворники плохо работают, а иногда и вовсе перестают работать

Подскажите пожалуйста, как это исправить и на что обращать внимание при ремонте?

Блоки под капотом

Блок предохранителей и реле

Находится под капотом с левой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Схема

Расшифровка предохранителей

F1 Звуковой сигнал
F2 Не устанавливается
F3 Электро вентилятор 2
F4 АБС (ESP)
F5 Приборы
F6 Бензонасос
F7 Стартер
F8 Электро вентилятор
F9 Комплексная микропроцессорная система управления двигателя (КМПСУД)
F10 АБС (ESP)
F11 Подогреватель пред пусковой
F12 Подогреватель пред пусковой
F13 Подогреватель пред пусковой
F14 Не устанавливается
F15 Не устанавливается
F16 Не устанавливается
F17 60/90А Монтажный блок, Обогреватель ветрового стекла
F18 АБС (ESP)
F19 Монтажный блок

Реле

R1 Реле стартера, реле электро вентилятора 1
R2 Реле подогревателя, Реле времени стекло омывателя двери задка (блок старого образца)
R3 Реле подогревателя, Реле звуковых сигналов (блок старого образца)
R4 Реле звукового сигнала, Реле КМПС УД (блок старого образца)
R5 Реле КМПС УД, Реле электро вентилятора (блок старого образца)
R6 Реле электро вентилятора, Реле электро бензонасоса (блок старого образца)
R7 Реле электро бензонасоса, Реле электро вентилятора (блок старого образца)
R8 Реле электро вентилятора, Реле кондиционера (блок старого образца)
R9 Реле компрессора (блок старого образца), реле управления двигателем
R10 Реле блока управления заслонкой рециркуляции (блок старого образца), реле стартера 2

Блок на АКБ

На плюсовой клемме аккумуляторной батареи на автомобилях с АКПП может находится дополнительный блок предохранителей состоящий из 2 плавких вставок высокой мощности на 100А защищающих блоки предохранителей.

Он расположен справа под капотом автомобиля.

Схема

Реле свечей накаливания и силовой предохранитель

Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем «Iveco» расположены под капотом с левой стороны на щитке передка.

Общее описание

F1 7,5А Муфта компрессора кондиционера
F2 30А Вентилятор 1
F3 30А Вентилятор 2
F4 60А Силовой предохранитель свечей накаливания
Реле
К1 Реле включения вентилятора отопителя салона
К2 Реле 1 заслонки рециркуляции
К3 Реле 2 заслонки рециркуляции
К4 Реле муфты компрессора
К5 Реле вентилятора 1
К6 Реле вентилятора 2
К7 Реле свечей накаливания

Выбор новой трапеции Нивы Шевроле

Если Вы собрались менять трапецию, то следует с особой тщательностью подбирать замену. Лучше всего приобрести трапецию той же фирмы, что и была, так как у разных производителей трапеции могут по-разному крепиться, либо вовсе отличаться размером.

Перед началом ремонта стеклоочистителей Нивы обязательно отключите поступление электрического тока. Далее приступайте к снятию старой трапеции. Вам будет необходимо снять щетки дворников, при этом отщелкнув их крепления. Далее нужно снять направляющие дворников. Они будут очень крепко держаться и если обычными отвертками и ключами у вас снять их не получится, то придется сделать это с помощью легкого постукивания молотком. Затем снимаем мотор и извлекаем саму трапецию.

А еще интересно: Конкуренты Нивы Шевроле нового поколения

Расшифровка предохранителей Нива Шевроле

Чтобы заменить сгоревшую плавкую вставку, автовладелец должен знать расшифровку предохранителей. Для этого нужно пользоваться специальными таблицами.

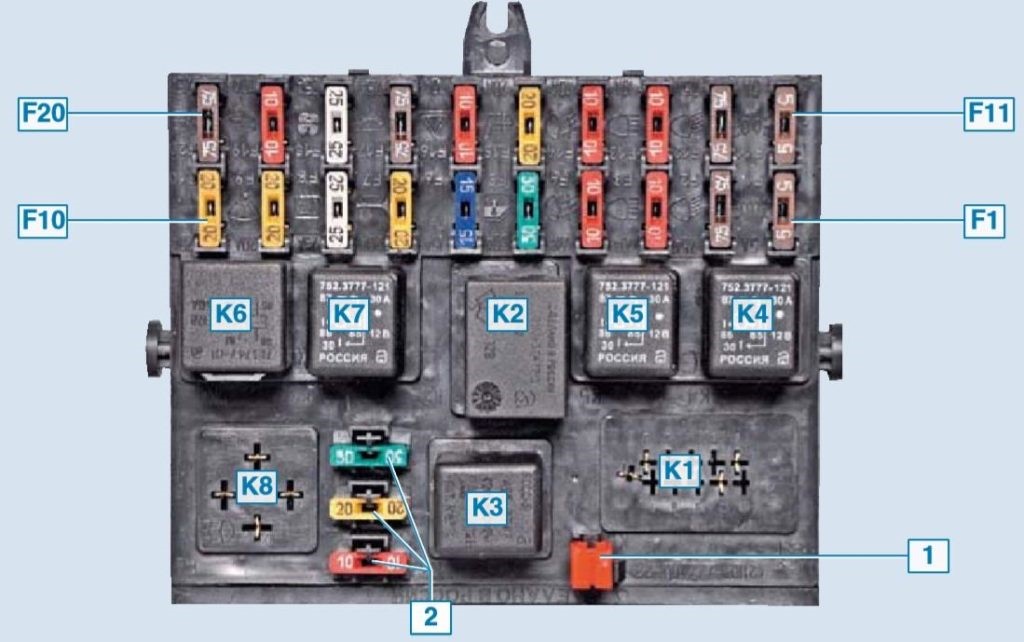

Таблица предохранителей и реле основного блока Нивы Шевроле

Стоит отметить, что с годами Нива постоянно модернизировалась и дорабатывалась, вместе с ней менялись и блоки предохранителей. Поэтому условно, блоки принято делить на следующие категории:

  • до 2009 года;
  • после 2009 года;

Каждая таблица имеет свои особенности и путать их не стоит.

Вариант до 2009 года:

Номер элемента Номинал Обозначение
F1 5 А Габаритный свет по левому борту, подсветка щитка приборов, освещение номерного знака, стоп-сигнал на две багажника, индикатор габаритного света фар.
F2 7,5 А Ближний свет левой блок-фары.
F3 10 А Дальний свет левой блок-фары, индикатор включения дальнего света.
F4 Резерв.
F5 30 А Стеклоподъемники.
F6 15 А Блок штатной сигнализации.
F7 20 А Прикуриватель, клаксон.
F8 20 А Обогрев заднего стекла.
F9 20 А Обогрев заднего стекла, мотор-редуктор заднего стеклоочистителя и переключателя стеклоочистителей.
F10 20 А Резерв.
F11 5 А Габаритный свет по правому борту.
F12 7,5 А Ближний свет правой блок-фары, электрокорректор фар.
F13 10 А Дальний свет правой блок-фары.
F14 Резерв.
F15 Резерв.
F16 10 А Указатели поворота и аварийная сигнализация.
F17 7,5 А Стоп-сигналы, плафон освещения салона, лампа Check Engine.
F18 25 А Переключатель отопителя и его электродвигатель.
F19 10 А Указатели поворота.
F20 Резерв.
K1 Не используется.
K2 Реле очиститель ветрового стекла.
K3 Реле указателей поворота.
K4 Реле ближнего света фар.
K5 Реле дальнего света фар.
K6 Реле зажигания (дополнительное реле) – запитывает приборы, работающие после замка зажигания: вентилятор печки, обогрев стекла, стеклоочистители и омыватели.
K7 Реле обогрева заднего стекла.
K8 Не используется.

Вариант после 2009 года:

Номер элемента Номинал Расшифровка
F1 5 А Габаритный свет по левому борту, лампы освещения номерного знака, контрольная лампа габаритного света.
F2 7,5 А Ближний свет левой блок-фары.
F3 10 А Дальний свет левой-блок фары, индикатор включения дальнего.
F4 10 А Левая ПТФ.
F5 30 А Стеклоподъемники.
F6 15 А Прикуриватель.
F7 15 А Звуковой сигнал, освещение багажного отсека.
F8 25 А Обогрев заднего стекла и зеркал.
F9 20 А Кнопка включения обогрева заднего стекла, стеклоочиститель лобового стекла, насос переднего омывателя.
F10 20 А Блок управления блокировкой дверей.
F11 5 А Габаритный свет правой блок-фары, регулятор яркости подсветки щитка приборов.
F12 7,5 А Ближний свет правой блок-фары, электрокорректор фар.
F13 10 А Дальний свет правой блок-фары.
F14 10 А Правая ПТФ.
F15 20 А Электропривод наружных зеркал, блок управления подогревом сидений.
F16 10 А Указатели поворота и аварийной сигнализации.
F17 7,5 А Освещение салона, контрольная лампа ручника, стоп-сигнал.
F18 25 А Вентилятор отопителя, переключатель печки.
F19 10 А Питание реле указателей поворота.
F20 7,5 А Задняя ПТФ, блок управления штатной сигнализации и зуммера.
K1 Не задействовано.
K2 Реле стеклоочистителя лобового стекла.
K3 Реле указателей поворота.
K4 Реле ближнего света фар.
K5 Реле дальнего света фар.
K6 Реле питания потребителей салона после замка зажигания – стеклоочистители и омыватели, вентилятор отопителя, подогрев сидений, зеркал и стекла.
K7 Реле обогрева заднего стекла.
K8 Резерв.

На автомобилях первого поколения возможно использование выносного блока реле, в зависимости от комплектации. Реле на выносном блоке могут отвечать за:

  1. Стартер.
  2. Обогрев сидений.
  3. Противотуманные фары.
  4. Звуковой сигнал.

Таблица предохранителей и реле системы впрыска в Ниве Шевроле

Прежде чем проводить манипуляции с предохранителями и реле системы впрыска, рекомендуется отключить минусовую клемму аккумулятора!

Расшифровка элементов:

  1. Реле правого вентилятора (малая скорость).
  2. Предохранитель вентилятора (50 Ампер).
  3. Предохранитель топливного насоса (15 Ампер).
  4. Питание ЭБУ (15 Ампер).
  5. Реле правого вентилятора на высокой скорости.
  6. Реле левого вентилятора на высокой скорости.
  7. Реле бензонасоса.
  8. Главное реле системы управления двигателем.
  9. Предохранитель левого вентилятора (50 Ампер).
  10. Предохранитель с номиналом 15 Ампер (за красной вставкой) – защищает цепи, включаемые главным реле ЭБУ.

Чаще всего, в данной схеме выходит из строя реле малой скорости вентилятора, так как включается очень часто.

Общая характеристика

Щетки для данного автомобиля в зависимости от конструкции и расположения (лобовое стекло или заднее стекло) обладают рядом характеристик:

Длина щеток. Этот параметр является достаточно важным для определения – подходит ли щетка для данной модели автомобиля. При выборе щеток по длине самым оптимальным вариантом будет являться использование заводских параметров щеток, которые изначально были установлены на машину.

На фото- щетки стеклоочистителя Нива Шевроле

При проектировании и разработке модели инженеры-конструкторы тщательно подбирают в том числе и длину щеток, для того чтобы они не выбивались за лобовое стекло, обеспечивали максимальную эффективность очищения поверхности и максимально сильно прижимались к стеклу на высоких скоростях. Конечно, со временем щетки теряют большинство своих положительных качеств, однако новые изделия смогут обеспечить высокую эффективность (в зависимости от конструкции) в полной мере.

Также при выборе щеток по длине владелец может несколько выйти за штатные параметры – обычно в сторону увеличения. На модели Нива Шевроле пассажирская щетка не всегда покрывает полную площадь лобового стекла, поэтому многие владельцы часто приобретают её большей длины. Предел увеличения этого параметра составляет порядка 10 см;

На видео- установка щеток стеклоочистителя на Нива Шевроле:

Конструкция дворников стеклоочистителя. От непосредственной конструкции всей системы в большей степени зависит вся эффективность очищения стекла, поэтому к данному выбору владелец должен подойти ответственно.

Самыми распространенными дворниками на рынке (которые устанавливают на данную модель штатно на заводе) являются каркасные дворники.

Этот тип дворников обладает жестким стальным каркасом, который обеспечивает эффективную прижимную силу щетке стеклоочистителя. Однако по сравнению с иными конструкциями такой тип дворников уже считается достаточно устаревшим, так как в силе прижимного воздействия, эффективности очистки поверхности уступает своим конкурентам иных конструкций.

Однако каркасные виды обладают одним неоспоримым преимуществом – низкой стоимостью по сравнению с иными изделиями. Также такие дворники производят абсолютно все мировые производители, и по своим параметрам их можно приобрести на любую марку и модель современного автомобиля.

На видео- как поменять дворники:

Бескаркасные дворники считаются более современными и эффективными практически по всем характеристикам. Такие дворники обеспечивают лучшую прижимную силу щеток, что в свою очередь выражается в большей эффективности очистки лобового и заднего стекла от различных видов грязи.

Однако стоимость таких дворников на данную модель значительно выше, по сравнению с каркасными аналогами (в среднем на 50 %), а также не у всех крупных производителей имеются собственные линейки таких дворников на данную модель автомобиля.

Гибридные дворники являются самым редким типом дворников на данный момент, так как обладает всеми положительными характеристиками предыдущих изделий.

Так прижимная сила и очистка лобового стекла обеспечиваются за счет использования, как противовесов, так и некоего подобия каркаса. При этом в конструкции таких дворников чаще всего используется высококачественная резина (реже каучук), что обеспечивает высокую износостойкость продукта по сравнению с конкурентами;

На видео- замена заднего дворника Нива Шевроле:

При выборе дворника (щетки) для заднего стекла также следует руководствоваться определенным набором нехитрых правил. Качество должно быть хорошим – материал изготовления должен быть эластичным на ощупь, не крошиться в руках, не быть «дубовым». Это позволит выбрать щетку с высоким уровнем долговечности. Длина может быть больше штатного размера, если конструкция позволяет установить такую щетку (штатная щетка очищает лишь малую часть поверхности, поэтому при выборе изделия с большей длиной владелец получит положительный эффект).

Стоимость в любом случае будет меньше по сравнению с изделием на лобовое стекло, в среднем на 50%.

Дополнительный блок под вещевым ящиком

Находится под вещевым ящиком со стороны пассажира.

Номер За что отвечает
1 Дополнительное реле (вклю­чает правый электровентилятор через дополнительный резистор на низкую ско­рость вращения)
2 Предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тровентилятора
3 Предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса
4 Предохранитель (15А), защищающий цепь постоян­ного питания контроллера
5 Реле правого электровентилятора
6 Реле левого электровентилятора
7 Реле бензонасоса
8 Главное реле
9 Предохранитель (50А), защищаю­щий цепи левого электровентилятора
10 Предохранитель (15А), защищаю­щий силовые цепи, включаемые главным реле
11 Контроллер

Замена предохранителей

Отсоединяем «минусовой» провод от аккумуляторной батареи. Потянув за защелку, расположенную сверху крышки основного блока предохранителей,…

№ и номинал предохранителя Защищаемая цепь
Предохранитель Защищаемая цепь
…снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

Заменяем предохранитель.

А еще интересно: Скрип колодок: Как исправить свист при торможении

Видео

Отсоединяем «минусовой» провод от аккумуляторной батареи. Потянув за защелку, расположенную сверху крышки основного блока предохранителей,…

…снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

  1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
  2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
  3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
  4. Дальний свет (правая фара).
  5. Ближний свет (левая фара).
  6. Ближний свет (правая фара).
  7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
  8. Габариты (правая сторона), подсветка панели приборов.
  9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
  10. Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

  1. Хранение вставки по 8А
  2. Аналогично предыдущему.
  3. Противотуманные задние огни.
  4. Прикуриватель.
  5. Хранение вставки на 16А.
  6. Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

  1. Пуск электромотора вентилятора справа (30А).
  2. Аналогичная позиция для левой стороны.
  3. Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
  4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
  5. Разъем для диагностики работы системы впрыска.

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки.

Неисправности механического происхождения


механика Часто дворники на автомобиле ВАЗ 2110 не работают по причине банального ослабления гайки, прижимающей щеткодержатель к валу трапеции. Восстановить работоспособность системы можно мгновенно, отрегулировав угол расположения щетки и притянув рычаг гайкой. Об открученной гайке, способствующей передаче крутящего момента от редуктора к трапеции, может сообщить одно из двух событий:

  • электродвигатель сохраняет работоспособность во всех режимах, но обе щетки не двигаются;
  • щетки самопроизвольно прекращают работу в промежуточном положении.

Впрочем, остановка щеткодержателей в произвольном положении может произойти по причине плохого прижатия контактов «концевика» к шестерне моторедуктора или окисления/обгорания этих же контактов. А щетки не в состоянии двигаться еще и после выкрашивания зубьев шестерен, которые не располагают большим ресурсом – ведь они изготовлены из пластмассы.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все про автомобили
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
