Вибрация промежуточного вала на ниве

Плюсы и минусы карданов старого образца

Карданы, собранные на основе крестовин, отлично показали себя в жестких условиях работы. При правильной эксплуатации подшипникам не страшна ни вода, ни грязь. Продлить жизнь подшипникам можно путем добавления смазки через масленку. Угол отклонения осей кардана относительно небольшой, но в своих рабочих диапазонах крестовина не изменяет ресурса. К минусам можно отнести неравномерную работу при плавном вращении вала. Отчасти по этой причине возникает вибрация. На таких карданах ездить с большими скоростями некомфортно. Ресурс крестовины ограничен, поэтому их приходится часто менять.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

FakeHeader

Comments 99

доброго времени суток, возник вопрос, а именно о упрощении данной конструкции . просто без сварки взять два флянца и поставить проставку между карданом и коробкой допустим тем самым подогнать под расстояние между коробкой и рк

Здравствуйте. Не совсем понял. Без сварки две вилки и проставка, на болты. Можно почему нет. Лишь бы не разболтало

А можно узнать размер этой приваренной шайбы ?или этот размер индивидуальный?

Зависит от используемых крестовин

А от Волги совпадает по отверстиям ?

Не могу сказать.

спасибо сам тогда проверю и отпишу, крестовины волги посильнее будут

А я такой ставил, пока РК в нейтрале, вибрации нет, а как только разгоняюсь РК пляшет, она же чуть при нагрузке откланяется и вибрация…если третью опору ставить…може что посоветуете?

Третья опора нужна в принципе. Скачущих качающихся раздаток кроме нивы я не встречал. Они с любым валом при неравномерной нагрузке на оси пытаются вырваться на свободу))

Еще обязательно проверить карданы, чтоб крестовины работали без заеданий, иначе закусывающий шарнир будет пытаться вывернуть раздатку, как результат тоже тряска вибрация. ну и третью опору, чтоб сидела не рыпалась.

Привет. Интересная идея. Я как раз занят поиском подходящего решения для замены промвала. Есть только некоторые сомнения. 1. Так называемый «рудиментарный» элемент в виде резиновой муфты присутствует даже на некоторых современных иномарках (например bmv x5, насколько знаю). 2. Данного рода промвал (с неизменяемой длиной) выполняет роль третьей опоры рк. Но только в случае с обычной третьей опорой та держится за корпус, а в этом случае эта импровизированная опора «держится» за подшипники рк и кп. Т.е. все нагрузки по удержанию кп и рк на однойэ оси ложатся на подшипники указанных агрегатов, их посадочные места, а также на переднюю крышку рк и хлипкие точки её (крышки) крепления. И боюсь, что представленные фотографии подтверждают это (рк вся «сопливая»). Скажи пожалуйста, так ли это?

Как защитить пыльник шруса на кардане нива шевроле, видео, смотреть онлайн

Купив в декабре 2009 года ШРУСовый кардан производства Саратовского завода Серп и Молот и эксплуатируя его, приобрел о нем положительное и крайне хорошее мнение… Но не всё так безупречно, как хотелось бы и ничто не вечно под луной. В итоге в августе 2010 на очередных покатушках обнаружил, что порван пыльник ШРУСа, который крепится к раздатке. Причем, порван не каким-то предметом извне, а просто сам себя перетёр на изгибе:

Благодаря Dron’у (за что ему огромное спасибо), были приобретены и получены почтой пыльники. И начался процесс замены.

Сняв хомуты и сдернув пыльник, обнаружил на корпусе ШРУСа в приточке под хомут какую-то черную пленку, плотно облегающую паз приточки:

По пластичности похожа на замерзшую изоленту. Скорей всего, это заводской герметик.

Далее, чтобы пыльник не мешался, пришлось его срезать (всё равно под замену). И готово:

На фото видны все составляющие части: корпус, сепаратор, сердцевину (пардон, не знаю научно-умного названия этой части шарнира), шарики, и непонятную на первый взгляд шайбу с двумя приточками, вылезающую из сепаратора (о ней чуть позже).

Снятие и установка приводов передних колес Нива Шевролет

Вам потребуются: ключи «на 13», «на 17», «на 27», ключ для гаек колес. 1. Отсоедините передний карданный вал от редуктора переднего моста (см. «Снятие и смазка карданного вала Нива»).

2. Вывесите автомобиль и снимите передние колеса.

3. Отсоедините амортизаторы от нижних рычагов передней подвески.

4. Отверните по три гайки крепления корпусов подшипников внутреннего шарнира правого и левого приводов.

5. Выверните болт крепления правой крышки подшипника редуктора переднего моста к поперечине передней подвески.

6. Отверните четыре гайки крепления скоб подвески редуктора переднего моста.

7. Отверните гайку и снимите болт крепления левой крышки подшипника редуктора переднего моста к поперечине передней подвески.

8. Приподнимите редуктор переднего моста и закрепите его в этом положении любым доступным способом.

9. Снимите колпак ступицы переднего колеса и отверните гайку ступицы

Гайка ступицы затянута большим моментом.

Поэтому рекомендуем пользоваться головкой с прочным воротком.

10. Снимите гайку и центрирующую втулку.

11. Сожмите пружину подвески, приподняв домкратом нижний рычаг.

Отверните три гайки и выньте из рычага болты шаровой опоры.

12. Отведите поворотный кулак в сторону.

13. Отсоедините приемную трубу от выпускного коллектора и нейтрализатора отработавших газов и отведите ее к двигателю (для снятия левого привода эта операция не требуется).

14. Отведите редуктор назад

15. Снимите правый привод

16. Аналогично снимите левый привод.

17. Устанавливайте приводы и все снятые детали в порядке, обратном снятию.

При затяжке гаек ступиц колес отрегулируйте зазор в подшипниках (см. «Регулировка подшипников ступиц Нива Шевролет»).

Промвал 21213 и его альтернатива

Трофи рейд для нас закончился техническим сходом. Поломкой промежуточного вала нашей нивы. Технический сход был 3 мая. К вечеру добрались домой, и это была просто жесть. Про промвал мы поняли позже, а выглядело это так — едешь себе едешь, и вдруг пропадает тяга. Вообще — передача включена, двигатель работает, все как обычно, но стоишь на месте. Будто на раздатке нейтраль включена. Так оно и есть, момент с коробки на РК идет через промвал, а он в месте соединения бублика и флянца стал проворачивать. Кое-как выехали из леса на трассу, до города 170 км. Стартовали, более менее на 4 передаче проехали 100 км, стараясь не дышать. Через 100 км стало пропадать соединение. Остановка, играем передачами, потихоньку едем. Пока в какой-то момент поехать уже не смогли. До дома километров 60-70. Штурман, а на самом деле отличный пилот и друг предложил вариант. РК была ослаблена на креплениях и максимально задвинута вперед к кпп. Как-то промвал зашел в зацеп, и мы тихонько, 50 км/ч доплюхали до дома. И о самом трофи рейде. Результатом поломки стало изучение устройства и разбор полета. Оказалось, что в 21213 используется шрусовый промвал. Шрус — практически такая-же граната как на приводах колес. Плюсом шрусового промвала является пониженная вибрация и больший комфорт. Промвал 21213 при этом имеет озвученный минус — меньшая надежность по сравнению с промвалом на основе крестовин как в нивах 2121. Я на всю жизнь запомню

Лада 4×4 5d снежная королева › бортжурнал › второй ремонт: замена промвала

Спустя один год пять месяцев, то есть почти ПОЛТОРАгода довольно активной, но бережной эксплуатации и 51000километров пробега (а так же спустя восемь месяцев после предыдущего ремонта) случилась вторая поломка «Нивы».

По сравнению с певой поломкой, которую, в принципе особо даже и поломкой не назовешь (хотя, если бы во время не поменял, возможно, последствия были бы такими же) вторая уже по серьезнее — «накрылся» Промежуточный Вал. Сначала начались легкие вибрации на скорости примерно 30-40 километров в час.

Итак, смотрите на Видео что произошло:

Поломку я почти угадал. То, что это Промвал — это я понял сразу, когда, еще до поломки, на Нейтрали на 5-й скорости крутил «раздатку» — как раз и были те самые вибрации, что были на ходу. Но я подумал, что это Эластичная Муфта рассыпалась, а оказался ШРУС.

Почитав множество интересный статей, и выслушав огромное количество мнений, которые в практически одинаковом количестве были как за «Сондовский» Промвал «ШРУС-ШРУС», так и за Заводской Вал, причем так же и за Промвал старого образца, что на Крестовине, было принято решение все-таки взять новый Вал «ШСУР-ШРУС».

Такой выбор был так же был сделан, поскольку у меня установлен подрамник «Нива-Комфорт», который, кстати, облегчил мои труды тем, что «держал» и перемещал на себе «Раздатку» и благодаря которому вероятность того, что новый ШРУС так же может сломаться минимальна.

В начале обзорное Видео нового Промвала «ШРУС-ШРУС»:

А теперь фото общего вида снизу:

Итак, замена Промвала. Работы проводились в Гараже на бетонном полу и мягкой подстилкой, высоты «Нивы» вполне хватило, чтобы лежа на спине проводить все необходимые мероприятия. Ключом на «13» откручиваем Промвал со стороны «Раздатки»

Далее тем же Ключом на «13» откручиваем передний и задний Карданы со стороны «Раздатки»:

И опять же Ключом на «13» откручиваем крепление Подвесного Подшипника заднего Кардана:

Далее тем же Ключом освобождаю «Раздатку» от «Подрамника», для чего нужно открутить шесть болтов в местах, обозначенных на фото зеленой стрелкой:

Теперь двумя Ключами на «19» нужно открутить 3 болта на Эластичной Муфте Промвала. Откручивать нужно те болты, у которых гайки смотрят на «Раздатку». Чтобы Муфта не проворачивалась, устанавливаем КПП на Первую Передачу:

Далее вытаскиваем болты в сторону Двигателя:

Теперь можно извлечь Промвал, максимально отодвинув «Раздатку» назад. Причем сама «Раздатка» осталась лежать на «Подрамнике». У кого его нет — просто снимается Сама «Раздатка».

Понимая, что, если «корячиться» дальше, то может сломаться головка, взял накидной Ключ на «30» с круглым концом:

Теперь можно устанавливать новый Промвал. Сначала снимается с него Фланец и устанавливается на место старого Фланца:

Но расстояние между «Коробкой» и отодвинутой «Раздаткой» не хватило. Пришлось Ключом на «17» открутить два крепления «Подрамника», и снять его с них, помогая Домкратом:

Таки образом, немного опустив «Подрамник» получилось не только еще немного отодвинуть «Раздатку» назад, но и слегка повернуть её, чтобы можно было установить на место новый Промвал:

А теперь, собственно, сборка в обратной последовательности.

Огромное СПАСИБО Илье за консультации и полезные ссылки, а так же ОГРОМНОЕ спасибо Папе, что дотащил меня да Гаража на буксире.

А теперь демонстрирую что с моим старым Промвалом:

Неисправности промвала Шеви Нивы

Детали промвала постепенно изнашивается под влиянием нагрузки, температуры и химического воздействия. Последние два фактора касаются резиновой муфты и пыльника. Эти проблемы проявляются следующим образом:

Вибрация в начале движения или при разгоне. Причиной может служить деформация болтов или фланца эластичной муфты, ослабленные болтовые крепления промежуточного вала.
Вибрация при движении. На скорости промвал вибрирует из-за неправильного взаимного расположения деталей, плохой сборки или износа шарниров, утери балансировочных шайб. Такие проявления характерны и для деформации муфты, фланцев или ослабленных резьбовых креплений. Еще одна причина вибрации — туго проворачиваются крестовины кардана.
Следы масла на пыльнике. Утечка смазки возможна в двух случаях: ослабление хомутов крепления или порвалась резина чехла шарнира промежуточного вала.

А еще интересно: Раздаточная коробка Нива: ремонт, установка

Для устранения неисправностей необходимо проверить и затянуть резьбовые соединения, заменить пыльник, отбалансировать вал или заменить отдельные детали. Большинство перечисленных операций требуют демонтажа промвала. Если ремонт невозможен, остается только заменить деталь в сборе.

Chevrolet Niva 4х4 Шевроле Нива 2012 года Замена шруса карданного вала

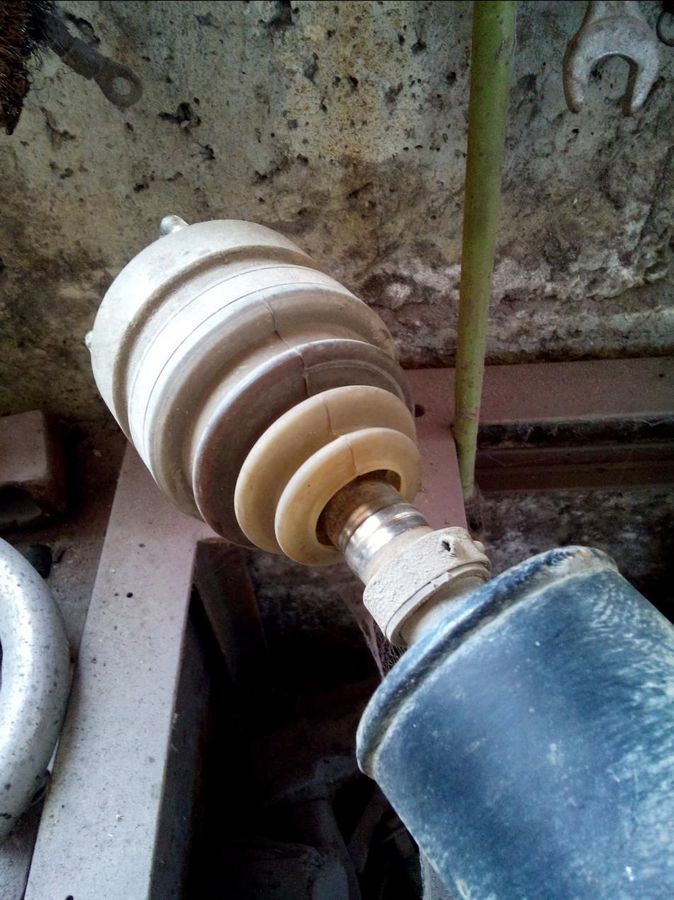

Крышка на задней части ШРУСа, о которой все так пеклись, что она помнется о гайку хвостовика, вынимается достаточно просто: Нужно всего лишь резко дернуть сам ШРУС вниз, чтобы её вытолкнуло осью. При сборке я решил посадить её на герметик.

Далее снимаем сам ШРУС с оси. Берем либо плотную деревяшку, либо металлическую плоскую наставку, наставляем на ту самую непонятную шайбу и сшибаем так же, как обычный наружный ШРУС на приводе. Если быть аккуратными и не пытаться разобрать систему ШРУСа, можно обойтись малой кровью.

Я же решил узнать, для чего нужна та самая непонятная шайба. Резкими движениями необходимо проворачивать вал вокруг оси его вращения, при этом удерживая одной рукой вилку-фланец шарнира. Не должны быть окружные зазоры. Когда требуется замена устройства?

Когда конструкция устройства, так сказать, теряет балансировку пластин, или осуществляется замена всех деталей изделия, то по завершении обязательно необходимо заново провести балансировку карданного вала. Если же после проведения балансировки не устраняются проблемы неисправности изделия, то осуществляется замена вала в сборе со всеми элементами. Балансировка кардана производится либо с помощью посещения СТО, где мастера выполнят все сопутствующие работы, либо самостоятельно, что позволит сэкономить финансы.

Но это уже другая история.

Chevrolet Niva 4х4 Шевроле Нива 2012 года Замена шруса карданного вала

Снятие и замена карданного вала Снятие, а затем и замена кардана на комплектациях Нивы Шевроле до года производится в таком порядке: Устанавливается транспортное средство на эстакаду. На КПП рычаг ставится в нейтральное положение, а стояночный тормоз в положение вниз. Под колеса устанавливаются башмаки для подстраховки.

Перед тем как провести снятие, необходимо сделать насечки на торцах фланцев, ведущего моста и раздатки в местах соединения. Это поможет вернуть вал в первоначальное положение без необходимости балансировки.

Вывинчивается гайка кронштейна кардана, при этом поддерживая болт, чтобы он не вращался. Вывинчиваются аналогичным образом все гайки крепления. Их количество составляет четыре штуки на одной стороне. Гайки имеют тефлоновое покрытие, предназначенное для защиты от самопроворачивания.

После снятия, даже если не производится замена вала, гайки рекомендуется заменить на новые. Вынимаются три болта крепления с одной стороны, а четвертый оставляем для фиксации изделия в первоначальном положении.

Операции по вывинчиванию гаек производим с другой стороны крепления. Очередность вывинчивания не имеет значения. Извлекается последний болт с одной стороны и вынимается кардан, при этом сводятся его части к шлицу. Изделие извлечено, теперь проводится его ремонт, а при невозможности, осуществляется замена на новый.

Порядок установки — обратный снятию. Прежде всего, автомобиль ставится на нейтралку и стояночный тормоз в положение вниз. Под раздаточную коробку подкладывается упор, который можно будет регулировать. Вывинчиваются гайки крепления боковых кронштейнов подвески раздатки и две гайки заднего крепления.

Опускается коробка до момента, пока она не сойдет со шпилек кронштейнов. Проворачивается кардан и осуществляется отвинчивание и снятие гаек крепления вала к фланцу ведущего моста.

Для выкручивания гаек потребуется установка специальной лопатки в отверстие между фланцем и ШРУСом. После этого ШРУС отжимается этой лопаткой до момента, пока он слегка не сдвинется со шлицов вала и, таким образом, позволит вывинтить гайки.

Теперь используя две лопатки необходимо отжать ШРУС до момента, пока шпильки крепления не выйдут из щелей во фланце ведущего моста. Раздаточная коробка, которая была снята со шпилек, позволит выполнить такую манипуляцию.

Если же не вывести раздатку, то свободного хода соединения шлицов обеих ШРУС будет слишком мало. Теперь необходимо придержать одной рукой вал, а другой выкрутить четыре гайки крепления вала к фланцу раздатки. Вал снят с автомобиля Нива Шевроле. Проводится ремонт или замена на новый, а далее сборка осуществляется в последовательности обратной снятию.

Можно не придерживать вал, а зафиксировать его прочным канатом к днищу автомобиля, ну или воспользоваться помощью друга. Как правильно поставить пыльник на кардане ШРУС? Этот вопрос пестрит своей популярностью на форумах, но к сожалению мало кто уделяет внимания таким пользовательским сайтам. Приобретается новый пыльник, при необходимости два, ведь с обеих сторон расположено по одному изделию.

Промежуточный вал, «промвал», «бублик» +

Сообщение Janet » 26 июн 2010, 09:20

Dron: Ставь бублик от ШНИвы

Который прямоугольный в сечении. Я такой ставил на 21214, был ооочень доволен, вибры стало меньше, как-то чувство жесткости конструкции появилось-почувствовал!

Квадратный-то? Вибраций, говорят, от него прибавляется?

G.A.R.: Вибраций прибавляется! Это правда! Я себе ставил, но потом поменял на родной из-за невозможности устранить вибрации. На родном промвал не вибрирует. Вибра есть у меня относительно терпимо, связана в основном с карданами.

MEW: Если родной мягче то для оффа лучше его, больше демпфирует и «играет» Видел шнивский, на вид такой же только больше, вибра зависит только от качества изготовления. качество резины просто отвратительное, мне на тягах зм хватило балаковых на пол года, возможно что балаково до нас недоезжает и кто то тут недалеко шлёпает резинки и фирмовые пакетики, хочу заметить что 90-95% асфальт с очень неспешной ездой, остальное говны средней тяжести. Janet как выявилась неисправность? машина тупо перестала ехать при включеных передачах или жутко вибрировать? если перестала ехать то шрус, если вибра то 99% что муфта эластичная.

Именно вибрировать. Рычаги раздатки и блокировки дифференциала ходуном ходили. Причем при попытке добраться в город самостоятельно на 1-2 скорости вибрация постепенно становилась все терпимее, через час я уже ехала на 3-й (около 50 км/ч). Чем бы это закончилось — не знаю, приехала клубовская техничка и взяла меня на жесткую сцепку. А не может быть так, что полуразвалившийся шрус (или, боже упаси, один из подшипников раздатки) подклинил и разорвал муфту — отсюда вибрация?

MEW: Маловероятно, тут явно причина в качестве резины, тем более раз говоришь что новый ставили, сейчас качество РТИ ужасное, поношенное старое служит дольше новго. Шрус скорее всего живой, люфт там должен быть учитывая допуски завода. Подшипник такого наделать неможет, качественная резина выдержит пожалуй любые издеваельства, развалившйся шрус тоже. А вот продолжительная езда в таком состоянии как на фото может и навредить подшу в рк и кпп. Кстати рк скините и проверьте заодно гайку хвостивока кпп.

Бублик с крякнувшего в декабре родного промвала у меня, кажется, где-то в гараже валяется. И было тому бублику три месяца.

А при покупке определить качество РТИ вообще возможно?

MEW: Знаю что резиновые волоски на шинах можно оттягивать и если нервётся то резина нормальная, на вид фиг отличишь, на наклейки «балаково» можно необращать внимания, мне балаково попалось палевное, шнивские вроде меньше подделывают, Ай49Михас ставил штатный новый бублик и он порвался так же, а шнивский ездит. И как можно быть уверенным? я купил осенью резинки в тяги зм балаково в фирмовой упаковочке с фирмовой наклеечкой и разорвались всё весной. Определить качество можно разве что пытаясь разорвать или разрезать но деталь будет негодной, палево при подрезке рвётся само,а качественная резина «от руки» нервётся при подрезке. Вобще качество РТИ большая проблема, такая же как и плохая термообработка и точность. Скоро будет как с иномарками, покупать бу детали потому что они переживают новые.

Разновидности

ШР как деталь подвески стали применять на автомобилях с середины 20 века. Благодаря узлу стало возможно одновременное вращение и управление поворотом колес на угол до 70 градусов. В автомобилестроении применяют четыре технических решения узлов:

кулачковые;
трипоидные;
шариковые;
спаренные карданные.

Все эти виды объединяет основа конструкции, которыми являются жесткосоединенные корпус и обойма. Еще шарнирные узлы автомобиля разделяют на:

внутренние, вращающиеся до 20 градусов;
наружные, более подвижные и осуществляющие передачу без мощностных потерь.

Деталь работает по следующему принципу.

На поверхности внутренней обоймы нанесены канавки. Их число такое же, как и количество подшипников внутри нее.
Сепаратор удерживается подшипниками, которые разделяют корпус и кулак.
Движение подшипников осуществляется по ходу меньшего диаметра кулака и большего диаметра корпуса.
Таким образом рождается вращательный импульс, передающий момент на ведомый вал.

замена эластичной муфты на ниве без снятия раздатки

Если во время этого этапа наблюдается прогресс, найдя наилучшее положение грузика, поиграйтесь с его массой.

5) Если особых вибраций заднего кардана не было, или они были устранены, аналогично поднимаем переднюю ось (не опуская задней) снимаем колёса и ставим на подставки. Зажимаем ручником задние тормоза и аналогично смотрим и устраняем вибрацию переднего кардана.

6) После этого делаем динамическое центрирование раздатки, благо машина на подставках, и это делается элементарно. Методика опубликована не раз.

P. S. В результате сейчас катаюсь на Ниве, у которой нет ощутимых вибраций трансмиссии, возможно, мне повезло, и у меня не было каверзных экзотических проблем, был плохой задний кардан, что было выявлено путём его снятия и пробной поездки с включённой блокировкой. Кардан был заменён на ШРУСовый, любезно предоставленный дружищем «FreeLamer», далее оставшееся вибрация промвала была устранена по описанной выше методике.

Особенности конструкции и ремонта промежуточного вала ВАЗ-2121

Промежуточный вал передает крутящий момент от вторичного вала коробки передач на ведущий вал раздаточной коробки.

Он состоит из эластичной муфты, фланца и шарнира равных угловых скоростей.

Промежуточный вал центрируется на вторичном валу коробки передач резиновой втулкой.

Эластичная муфта позволяет передавать крутящий момент при незначительных изменениях угла между валами коробки передач и раздаточной коробки, предохраняет детали трансмиссии от динамических ударов и снижает шум и вибрации карданной передачи при работе.

Эластичная муфта состоит из шести стальных вкладышей, соединенных резиновыми перемычками.

За счет своей упругости муфта гасит рывки в трансмиссии автомобиля.

Эластичная муфта крепится к фланцу вторичного вала тремя болтами, пропущенными сквозь отверстия во вкладышах.

Три других отверстия служат для крепления муфты к фланцу на промежуточном валу. Под гайками болтов расположены балансировочные шайбы.

При разборке отмечаем их расположение, чтобы потом установить на прежние места.

Чтобы не нарушать балансировку, отмечаем взаимное расположение и других деталей промежуточного вала.

На шлицевой конец фланца эластичной муфты надет шарнир равных угловых скоростей. Его устройство аналогично наружному шарниру привода переднего колеса.

От смещения шарнир зафиксирован стопорным кольцом, расположенным в проточке на валу фланца.

От попадания грязи шарнир защищен резиновым гофрированным чехлом и пластмассовой заглушкой в заднем торце корпуса шарнира.

Чехол закреплен на валу фланца и корпусе шарнира специальными хомутами с замками.

Под большим хомутом (на корпусе шарнира) расположен защитный пластмассовый кожух.

На первых моделях ВАЗ-2121 вместо шарнира равных угловых скоростей ставилась крестовина.

Снятие промежуточного вала

Снимаем раздаточную коробку в сборе с промежуточным валом (см. Снятие раздаточной коробки).

Удерживая вал от проворачивания отверткой, ключом «на 13» отворачиваем четыре гайки крепления промежуточного вала к фланцу раздаточной коробки.

2. Снимаем промежуточный вал.

Устанавливаем промежуточный вал на раздаточную коробку в обратной последовательности.

3. Перед установкой промежуточного вала в сборе с раздаточной коробкой, проверяем состояние резиновой центрирующей втулки, расположенной на фланце вторичного вала коробки передач.

Разборка промежуточного вала

Промежуточный вал разбираем для замены эластичной (резиновой) муфты или шарнира равных угловых скоростей.

1. Помечаем расположение муфты относительно фланца, а также число и расположение балансировочных шайб относительно муфты.

2. Удерживая болты от проворачивания ключом «на 19», головкой той же размерности отворачиваем три гайки.

3. Разъединяем муфту и фланец.

4. Поворачивая шарнир, вынимаем болты из отверстий фланца эластичной муфты.

5. Поддев отверткой, вынимаем пластиковую заглушку.

6. Сжав хомут раздвижными пассатижами, снимаем его.

7. Сдвигаем отверткой пластиковый кожух

8. Снимаем резиновый защитный чехол с корпуса шарнира равных угловых скоростей

9. Располагаем, корпус шарнира на раскрытых губках тисков и, нанося удары через выколотку из мягкого металла по торцу фланца эластичной муфты, выбиваем фланец.

10. Разъединяем шарнир и фланец.

11. Стягиваем пластиковый кожух с резинового чехла.

12. Оттянув резиновый чехол, сжимаем хомут раздвижными пассатижами и снимаем его

13. Снимаем резиновый защитный чехол

14. Поддев отверткой, снимаем стопорное кольцо шарнира

Разборка и оценка состояния деталей шарнира аналогичны соответствующим операциям, описанным в статье – «Ремонт приводов передних колес».

Собираем промежуточный вал в обратной последовательности.

В перебранный или новый шарнир закладываем 20 см 3 смазки ШРУС-4.

Перед соединением шарнира с фланцем эластичной муфты устанавливаем малый хомут резинового защитного чехла.

15. Напрессовываем шарнир на фланец, нанося удары через отрезок трубы по обойме шарнира

16. Перед установкой резиновой муфты обжимаем ее хомутом

Бывшую в употреблении муфту располагаем по меткам относительно фланца.

Прежние балансировочные шайбы располагаем по меткам относительно муфты.

При установке новой муфты может потребоваться балансировка вала в сборе.

Моменты затяжки промежуточного вала

Гайка болта крепления эластичной муфты к фланцам М12×1,25 — 57,8-71,5 Нм (5,9-7,3 кгс·м)

Гайка крепления корпуса шарнира к фланцу ведущего вала раздаточной коробки М8 — 27,4-34,3 Нм (2,8-3,5 кгс·м)

Что такое сальник коленчатого вала и как он устроен

В процессе своей работы все детали двигателя достаточно хорошо омываются моторным маслом. Масло смазывает движущиеся детали и уменьшает трение, продлевая срок службы механизма. Но как быть с деталями, которые выходят наружу? Ярким примером может служить коленчатый вал, часть которого соединяется с маховиком. Ведь при выводе такой детали наружу, масло может протекать через отверстие для вращающегося вала.

Чтобы этого не происходило, для герметизации отверстия под вал конструкторы предусмотрели деталь из герметичного материала – сальник коленвала. Он изготавливается из силикона или фторкаучуковой резины и представляет собой уплотнительное кольцо с диаметром, равным диаметру коленвала (в случае с задним сальником – примерно, 99 миллиметров). Данные материалы являются термостойкими, что позволяет избавить сальник от вредного теплового воздействия, которое возникает в процессе трения.

На уплотнителе снаружи делают специальные надписи. В основном, они говорят о направлении вращения коленчатого вала. Данная информация позволяет правильно установить сальник при его замене.

Как выглядит

Эти уплотнительные элементы изготавливаются из силикона или фторкаучуковой резины. Эти материалы выбраны не случайно – они отличаются стойкостью к высоким температурам, а также к воздействию смазочных жидкостей. Это позволяет полностью избежать риска повреждения детали по причине перегрева, который возникает при трении. Фактически деталь представляет собой кольцо. Размер равен диаметру коленвала двигателя.

Принцип работы сальника коленчатого вала

Сальник устанавливается в том месте блока, где коленчатый вал выходит наружу. В классических автомобилях, где двигатель устанавливается вдоль капотного пространства, а газораспределение происходит цепным металлическим приводом, сальник устанавливается в щите коленвала перед опорным подшипником. Двигатели переднего привода или с резиновым ремнем газораспределительного механизма устанавливаются в самом блоке, так как щиты на них не применяются. Тем не менее, в обоих случаях, сальник имеет одно и то же назначение – предотвращение утечки масла из блока цилиндров.

Внутри картера создается давление масла, которое прижимает сальник к уплотняемым деталям. Таким образом, он обеспечивает надежную герметизацию двигателя от утечки смазывающего вещества.

Где установлен

Уплотнитель установлен на блоке цилиндров двигателя в том месте, где коленчатый вал выходит из блока наружу. На разных автомобилях и моделях ДВС это место может отличаться. Так, на классических заднеприводных ВАЗах, где мотор расположен продольно, а привод ГРМ цепной, сальник установлен в щитке коленчатого вала за опорным подшипником. На переднеприводных автомобилях мотор расположен поперечно, а механизм ГРМ чаще ременной. Сальник в таких моторах установлен в блоке цилиндров из-за того, что щиты коленвала на таких ДВС отсутствуют.

Виды сальников коленчатых валов

Производители с целью экономии материалов или понижения цены выпускают сальники коленвала с сечениями различной сложности. Рассмотрим их основные виды, а именно:

с металлической наружной поверхностью (вариант а);
с гладкой поверхностью (вариант б);
с рифленой поверхностью (в);
с гидродинамическим эффектом (г).

Виды сальников

Сальники модели а, не обеспечат такой степени уплотнения как модели б-г, однако требуют меньше резины для производства и более низкую стоимость соответственно. Гладкий сальник (вид б) даже при достаточной плотности будет иметь полости на посадке, такой узел может «потеть». Рифленые канавки (как у сальника в) при установке раздавливаются и способствуют более плотной посадке в корпусе двигателя, это преимущество перед «голыми» сальниками (а).

Отдельно следует отметить гидродинамические сальники (модель г). Они более технологичны и эффективны. Принцип их работы заключается в следующем:

на внутреннюю плоскость наносятся специальные насечки небольшой глубины с направлением вращения;
высокие обороты коленвала закручивают масло в районе внутренней плоскости статично закрепленного сальника, поток масла попадает на внутренние насечки и получает направление движения от него;
подобные процессы улучшают эффективность сальниковых узлов.

С целью дополнительно уплотнить узел «сальник-корпус двигателя», перед установкой рекомендуется нанесение герметика на наружную поверхность сальника.

Сальник коленвала устанавливается в точках выхода вала из двигателя, фиксируется прижимными пластинами или соседними узлами двигателя. Коленчатый вал имеет два сальника: передний и задний. Задний сальник, как правило, имеет отдельный корпус — «фланец».

Замена промежуточного вала на ниве 21213 видео

Схема установки раздаточной коробки

1 – шпилька крепления фланцев промежуточного карданного вала и ведущего вала раздаточной коробки; 2– регулировочные прокладки;

3– гайки крепления раздаточной коробки к кузову; 4– гайки крепления кронштейнов подвески раздаточной коробки на осях

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (центрирующие шайбы подушек передней подвески двигателя должны входить в соответствующие отверстия боковых кронштейнов) и плотном прилегании опор раздаточной коробки к днищу кузова. При необходимости отрихтуйте поверхность кузова под опорами. 2. Установите раздаточную коробку на автомобиль, не затягивая полностью болты 4 и 5 крепления кронштейнов подвески раздаточной коробки (см. рис. Схема установки раздаточной коробки). 3. Перемещая раздаточную коробку вдоль и поперек, а также в вертикальном направлении, найдите такое положение, при котором фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи будут на одном уровне, параллельны и зазор между ними минимальный. Валы раздаточной коробки при этом должны быть расположены параллельно днищу кузова. 4. Установив ранее снятые регулировочные прокладки под кронштейны подвески (опоры), затяните полностью гайки крепления кронштейнов подвески раздаточной коробки. 5. Присоедините к валам раздаточной коробки передний и задний карданные валы; присоедините гибкий вал к приводу спидометра, а провода к датчику контрольной лампы блокировки дифференциала. 6. При замене раздаточной коробки, а также при «осадке» задней подвески двигателя, вызвавшей вибрацию раздаточной коробки, необходимо подобрать и установить новую толщину прокладок 5 (см. рис. из п.8).

Порядок подбора регулировочных прокладок

1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (см. подраздел 2.2). 2. Разъедините фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи. 3. Ослабьте гайки крепления опор раздаточной коробки к кузову, уберите регулировочные прокладки и, перемещая раздаточную коробку вдоль и поперек кузова, а также в вертикальном направлении, найдите такое ее положение, при котором разъединенные фланцы будут на одном уровне, параллельны и зазор между ними минимальный, а валы раздаточной коробки расположены параллельно днищу кузова. 4. Образовавшийся зазор между полом кузова и опорами заполните необходимым количеством прокладок. 5. Совместите центрирующие пояски фланцев, не создавая натяга в опорах раздаточной коробки и двигателя и, удерживая раздаточную коробку в этом положении, заверните ранее ослабленные гайки крепления опор раздаточной коробки. 6. Вставьте и закрепите болты крепления фланцев раздаточной коробки и промежуточного вала; если болты проходят свободно в отверстия фланцев, то центровка проведена правильно, в противном случае операции по совмещению фланцев повторите.

Рег.: 06.12.2004 Тем / Сообщений: 4031 / 23190 Откуда: Москва Возраст: 65 Авто: 21214M, 2013 гв.

Тема о штатных промежуточных валах между РК и КПП в 2121 и последующих моделях.

Двухшрусовые промвалы обсуждаются в своей теме.

Алексей aka ALER.

да это наверно удобней, просто такого хомута с собой небыло, а разбирал я еще до того как мне привезли промвал, на новом хомут естественно был.

залезет, но кардан скинуть придется передний. порвало после пыльника шруса сразу, по валу шруса.

Это, что – запчасти такие или нагрузка не расчитана?

Эт конечно правильно, но не сделал даже не подумал об этом, не моментом так хоть герметиком.

765 сообщений на предыдущих страницах

Рег.: 22.02.2012 Сообщений: 267 Откуда: Рязань Возраст: 40 Авто: ВАЗ-21213 1999г.в. ВАЗ-21043 2008г.в. Logan 2008г.в.

Рег.: 05.04.2011 Сообщений: 71 Откуда: Казань Возраст: 37 Авто: ВАЗ 21213, 1997 г.

Рег.: 24.06.2012 Сообщений: 739 Откуда: Россия.Прохладный. Возраст: 36 Авто: нива 21213.1995г.

Зарегистрирован: 12.01.2007 Сообщения: 223 Благодарности: 7/1
