Трамблер и катушка зажигания одно и тоже

Контактное зажигание

Хороший пример – это система и трамблер 2106. На «классике» использовалось только контактное зажигание, на моделях, начиная с ВАЗ-2109, устанавливалось только электронное. Если закрыть глаза на все недостатки, можно увидеть явные преимущества контактной системы – простота и дешевизна. Нет сложных и дефицитных элементов, но вот надежность у тех, которые установлены, крайне мала. И все это из-за того, что очень много трения присутствует в системе. Порой ни с того, ни с сего начинает пропадать искра, двигатель «троит», работает неустойчиво.

В таком случае виновников может быть два – карбюратор или зажигание. В частности, трамблер – что это такое, почему такое поведение он вызывает? Дело в том, что контактная группа находится постоянно в движении. Кроме того, между кулачками постоянно проскакивает искра, которая оставляет на них нагар. Из-за этого нарушается контакт, изменяется установленный зазор. И лучший выход из положения – замена группы и регулировка зазора.

Диагностика и проверка катушки зажигания Ваз 2106

Как проверить катушку зажигания автомобиля ВАЗ-2106 в домашних условиях? Лучший способ – воспользоваться мультиметром или омметром. Тестирование обмоток с помощью данного оборудования осуществляется таким образом:

• чтобы убедиться в исправности первичной обмотки, подключаем омметр к боковым ее выводам и смотрим на показатели сопротивление. Для полностью рабочей катушки зажигания оно должно составить не менее 3-4 Ом. В противном случае устройство потребуется ремонтировать или заменять;
• для проверки вторичной обмотки один из выходов омметра присоединяется к тому же боковому, а второй – к центральному выводу на самом импульсном трансформаторе. Нормальный показатель находится где-то в пределах 7,5-9,2 Ом. Чтобы получить точные данные, лучше воспользоваться руководством по эксплуатации вашего автомобиля. При наличии каких-либо отклонений катушка зажигания подлежит однозначной замене.

Перед выполнением описанных выше проверок необходимо отключить от аккумулятора минусовую клемму. Это поможет исключить риск короткого замыкания

Диагностика и проверка катушки зажигания Ваз 2106

Проверка наличия искры

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя

На фото представлена проверка искры свечи на Ваз 2106

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован.  Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

Проверка вторичной обмотки

Вторичная обмотка катушки проверяется практически таким же образом, только один из проводов омметра нужно подсоединить к боковому выводу, а второй — к центральному на катушке. Ниже все продемонстрировано на деле:

Здесь данные сопротивления уже совсем другие и при нормальной работе они должны быть в районе 7,4-9,2 кОм. Судя по показаниям прибора, мой случай показывает и подтверждает повторно, что с катушкой все нормально.

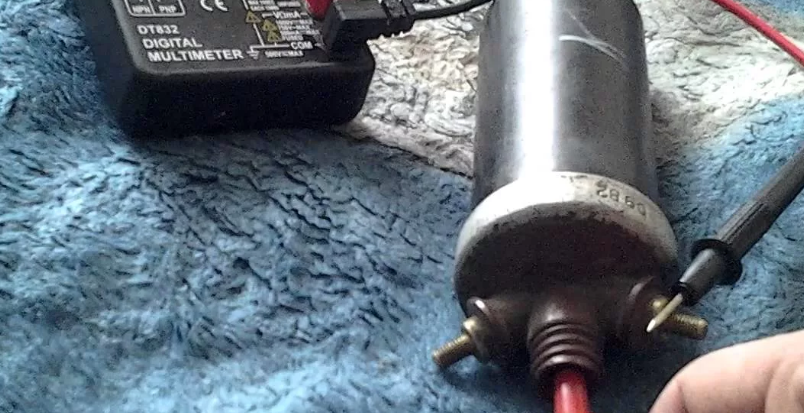

На фото представлена проверка вторичной обмотки катушки зажигания Ваз 2106

Чтобы не было недоразумений, хочу предупредить, что приведенные в этой статье цифры в большей степени относятся к катушкам зажигания ВАЗ 2106 типа Б117-А, хотя на многих моделях параметры идентичны. Но все же для своей модификации лучше посмотреть данные в специализированных источниках.

Если в результате проведенной проверки выяснилось, что элемент неисправен, то необходимо произвести его замену на новый.

Проверка трамблера

Если катушка исправна, но двигатель не заводится, проблему нужно искать в трамблере, для этого нужно снять его верхнюю крышку, отстегнув 2 защелки. Внутреннюю часть крышки нужно внимательно осмотреть, все контакты и уголек должны быть целыми. С трамблера нужно вытащить бегунок и тоже осмотреть его изнутри, бывает, что он трескается и искра бьет на массу.

Фото: Проверка трамблера Ваз 2106

Далее нужно внимательно осмотреть контакты прерывателя и при необходимости почистить их тонкой наждачной бумагой. Еще нужно осмотреть конденсатор, который обычно прикручен к трамблеру, без него искры тоже не будет. Чтобы проверить конденсатор, на него нужно подать питание с аккумулятора, а затем подключить лампочку или закоротить контакты металлическим предметом. Если лампочка не моргнет и не будет искры при замыкании, конденсатор не исправен. Его можно заменить любым другим, только не полярным.

В заключении хочется отметить тот факт, что никогда не следует проверять искру на зазор от провода до двигателя, при этом катушка зажигания быстро выходит из строя и ВАЗ 2106 уже не выйдет завести без ее замены. Все это происходит потому, что катушку пробивает изнутри, а все из-за сильно большого зазора на пробой.

Катушка зажигания ВАЗ 2106

• катушка зажигания;
• распределитель;
• свечи зажигания;
• провода низкого напряжения;
• провода высокого напряжения;
• замок зажигания;
• реле зажигания.

Расположение

На ВАЗ 2106 катушка зажигания установлена в левом переднем углу подкапотного пространства. Она зафиксирована на брызговике с помощью двух гаек и при необходимости может быть легко демонтирована.

Признаки неисправности

Основные признаки неисправной катушки следующие.

• Отсутствие искры. Это самый распространённый признак, при котором невозможно завести двигатель. Катушка в этом случае подлежит замене.
• При запуске двигатель начинает работать и сразу же глохнет. Причиной этого также является неисправная катушка.
• Двигатель стабильно работает, не перегревается, но увеличивается расход топлива.

Также существует ряд косвенных признаков неисправности катушки, которые до определённого времени не влияют на работоспособность двигателя, но проявятся в ближайшем будущем:

• Механические повреждения корпуса катушки, которые можно заметить невооружённым глазом.
• Обрывы в обмотках катушки.
• Перегрев катушки.

Кроме этого, водителя должно настораживать неравномерное распределение нагара на свечах, а также невозможность запустить мотор с первого раза. Если существуют хотя бы малейшие сомнения в работоспособности катушки зажигания, её лучше сразу проверить, не допуская возможности выхода её из строя в дороге.

Sources:

https://avtozam.com/vaz/2106/kak-proverit-katushku-zazhiganiya/ https://auto-machina.ru/raznoe/silno-greetsya-katushka-zazhiganiya-uaz.html https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/zazhiganie/katushka-zazhiganiya-vaz-2106.html

Замена трамблера на автомобилях ВАЗ

Принцип работы контактного зажигания в принципе не очень отличается от работы бесконтактного зажигания, однако надежность трамблера в целом ухудшается из-за того, что в кулачковом зажигании находятся поверхности, по которым случаются замыкания обмотки катушки зажигания. О том, как работают эти системы, существует много информации, которая представлена как в справочной литературе, так и в интернете. Мы не будем разбираться в принципах их работы, мы поговорим о том, как заменить трамблер контактного исполнения бесконтактным трамблером.

Замена трамблера

Что необходимо для этой процедуры? Конечно, сам комплект зажигания, в который входит катушка, трамблер, соединительные провода, блок коммутации; комплект высоковольтных проводов (их еще называют бронепровода); гаечные ключи, два самореза, сверло, отвертка; 4 свечи зажигания, обязательно с маркировкой ДВРМ. Весь комплект для данной процедуры примерно обойдется в 2000 руб., все, конечно, зависит от региона, однако приобретать лучше в проверенных магазинах, там, где персонал сможет ответить на ваши вопросы. Отправляясь за комплектом, следует знать марку и объем двигателя

Длина трамблера может быть разной, на это рекомендуется обратить внимание

Правильно снимаем трамблер

Если старое зажигание будет стоять правильно, то установить правильно новое зажигание не составит труда. Сначала с аккумулятора снимаем клемму, потом с катушки зажигания отсоединяем провода, отсоединяем высоковольтный провод и снимаем крышку трамблера. Потом положение бегунка выставляем так, чтобы он относительно двигателя был повернут на угол 90о. В этом случае замена трамблера на момент зажигания повлияет не существенно. Двигатель лучше всего проворачивать специальным ключом храповика (можно либо приобрести, либо по образцу сделать самому), при этом коленчатый вал следует вращать по часовой стрелке (это если смотреть на мотор встречно движению авто). Чтобы новый трамблер поставить в такое же положение, в каком находился старый трамблер, на блоке цилиндров делается метка, которую лучше всего поставить посередине пяти полосок на трамблере (получается напротив третьей черточки). Теперь можно открутить гайку крепления трамблера, снять шайбы и вытащить старый кулачковый трамблер.

Установка бесконтактного зажигания

Настало время установить новый трамблер. Для этого снимаем с трамблера крышку, подносим его к месту крепления, после чего устанавливаем бегунок в положение, которое перпендикулярно двигателю и вставляем трамблер. После чего сравниваем оставленную на блоке цилиндра метку с меткой на новом трамблере, надеваем шайбы и фиксируем гайкой. Снятую ранее крышку надеваем назад на трамблер, вставляем в нее центральный провод от катушки и высоковольтный провод, идущий от свечей зажигания.

Таким же образом неисправный кулачковый трамблер заменяется рабочим трамблером.

Следующим шагом будет замена катушки зажигания. Эта процедура несложная — отсоединяем все провода от старой катушки, откручиваем гайки крепления, снимаем катушку. Вместо старой катушки ставим новую катушку. Провод от катушки зажигания к трамблеру коричневого цвета можно положить в ящик, в будущем может еще пригодиться. Теперь к катушке зажигания подключаем центральный высоковольтный провод, а также провода от трамблера (прерыватель-распределителя) к свечам зажигания. Оба провода коричневого цвета подключаем к одному контакту новой катушки, к другому контакту подключаем два провода синего цвета. Разъем с 3-мя контактами вставляем в надлежащее гнездо в трамблере.

Устанавливаем коммутатор — выбираем любое место, просверливаем две дырки и прикручиваем коммутатор на саморезы, при этом под один саморез необходимо подложить клемму массы. Коммутатор обычно устанавливают между левой фарой и бачком омывателя. Теперь большой разъем необходимо вставить в коммутатор и проверить соответствует ли электрической схеме, то, что мы сделали. Если все соединения были сделаны правильно, то провода аккуратно собираем в жгут, фиксируем их и пробуем завести свой автомобиль.

Вот таким образом производится замена трамблера ВАЗ. Стоит отметить, что после того, как кулачковый трамблер был заменен бесконтактным, может потребоваться небольшая регулировка угла опережения зажигания и холостого хода.

Виды высоковольтных элементов

Выше представлено описание простой конструкции повышающего напряжение трансформатора, обеспечивающего разрядами все цилиндры двигателя. Куда направить каждую последующую искру, определяет трамблер, он же – главный распределитель зажигания.

В современных моторах, управляемых электроникой, трамблеры не ставятся и применяются другие разновидности катушек:

• с двумя контактами высокого напряжения;
• индивидуальные.

Первый тип внешне напоминает обычный трансформатор со стальным сердечником, собранном из Ш-образных пластин. Функциональное отличие – подача импульса одновременно на 2 клеммы, подключенные к свечам двух цилиндров. Поскольку такты сжатия в них происходят в разные моменты, устройство создает искру на электродах обеих свечей. В одной камере происходит воспламенение, в другой разряд проскакивает вхолостую.

На четырехцилиндровый силовой агрегат ставится 2 двухвыводных трансформатора, образующих так называемый модуль зажигания. На многих марках автомобилей он представляет собой единую деталь, куда подключены все провода низкого и высокого напряжения.

Устройство катушки зажигания индивидуального типа в корне отличается от предыдущих конструкций:

• первичная и вторичная обмотка поменялись местами – вторая находится сверху;
• габариты устройства существенно уменьшились;
• мини-катушка устанавливается прямо на центральный контакт свечи;
• высоковольтные провода отсутствуют.

Количество индивидуальных трансформаторов зависит от числа цилиндров силового агрегата – на каждую свечу ставится отдельная катушка. Преимущество данного устройства – отсутствие потерь и пробоев на участке от источника импульсов до свечных электродов, то бишь, – на бронепроводе. Второе достоинство – снижение стоимости ремонта: заменить один малый трансформатор дешевле и проще, чем весь модуль зажигания.

Принцип работы индивидуальных элементов остается неизменным – разрыв низковольтной цепи создает в многовитковой обмотке скачок напряжения, сразу передаваемый на электроды свечи зажигания. Для защиты от перегрузок в цепь включен полупроводниковый диод.

Проверяем без приборов

Порядок тестирования работоспособности накопителей энергии без приборов:

1. От контакта на прерывателе трамблера отсоединяем провода, идущие с конденсатора и катушки зажигания.
2. Крепим между проводами контрольную лампу или контакты автомобильного индикатора.
3. Включаем зажигание, лампочка загорается — это означает, что проверяемая деталь неисправна, требуется ее замена.

Вместо пунктов 2 и 3, при определенном стечении обстоятельств, можно, включив зажигание, соединить провода между собой, искрение будет сигналом неисправности.

Если на автомобиле есть возможность вручную вращать коленчатый вал, то можно попробовать выполнить еще один способ проверки конденсатора.

Алгоритм действий:

1. Вращением коленчатого вала добиваемся смыкания контактов в трамблере.
2. Отсоединяем от прерывателя гибкий конец конденсатора.
3. Вытаскиваем центральный провод из крышки распределителя.
4. Включаем зажигание и подносим его к отсоединенному контакту накопителя.
5. Отверткой размыкаем прерыватель или поворачиваем для этого корпус трамблера, проскочившая между проводами искра заряжает конденсатор током высокого напряжения.
6. Приближаем к его гибкий контакт к корпусу, проскакивает разрядная искра с щелчком и свидетельствует об исправность. Если искры или щелчка нет, необходима замена исследуемой детали.

В некоторых случаях бывает достаточно визуального осмотра.

При обычном осмотре могут быть обнаружены такие неисправности:

• вздутие или разрыв корпуса;
• следы подтекания электролита;
• изменение цвета корпуса;
• признаки термических воздействий на участке крепления конденсатора.

Как проверить трамблер Ответ здесь

Трамблеры – это так называемые прерыватели-распределители зажигания. Применяются в системах зажигания карбюраторных двигателей внутреннего сгорания.

Способ 1

Инструкции

1. Чтобы проверить трамблер, необходимо поместить автомобиль в гараж и закрыть двери. Включить двигатель и посмотреть, присутствуют ли искры.

2. Когда они присутствуют, значит, в каком-то месте произошло нарушение изоляционного слоя. При дневном свете искры можно не увидеть.

3. Не влажной и чистой должна быть крышка, потому что в некоторых случаях она может быть прогоревшей. Проверив соединение проводов, можно убедиться в том, что контакты целы или нарушены. Что касается клемм в крышке, они не должны свободно выниматься.

4. Также следует проверить на прогорание ротор. Его следует прокачать. В том случае если люфта нет, то и зазоров в контактах не будет.

Способ 2

Инструкции

1

Чтобы проверить трамблер, следует обратить внимание на зазоры и износы в контактах. Примерная величина — 1-3 мм. В том случае, когда контакты подгоревшие (плоские), их нужно зачистить

В том случае, когда контакты подгоревшие (плоские), их нужно зачистить.

2. Проверить трамблер можно подключив лампу к одной из боковых клемм трамблера. Затем включить зажигание и прокрутить двигатель. Пусковая рукоятка в этом случае может помочь либо толкание машины (высшая передача).

3. Загорающаяся и гаснущая в этом случае лампа, должна светиться через равное количество времени (четырёхцилиндровые двигатели – лампочка загорается и гаснет каждые 0,5 оборота). Если же этого не происходит, значит, в каком-то месте происходит замыкание, например, происходит касание корпуса и подвижной части контакта.

4. В том случае, если установлен конденсатор, при его неисправности, также будет происходить замыкание. Во время того, когда человек хочет проверить трамблер, при его присутствии и исправности, его можно попросту отключить.

5. Быстрый способ проверить трамблер заключается в снятии провода со свечей. Затем необходимо взять контакт (зазор 5 мм), уложить его на корпусное основание и покрутить двигатель. В этом случае, при исправности и нормальной работе трамблера, возникнет искра.

Прерыватель-распределитель зажигания

Прерыватель-распределитель зажигания (жарг. трамблёр, от фр. trembleur — вибратор, прерыватель) — механизм, определяющий момент формирования высоковольтных импульсов в системе зажигания и (или) для распределения электрического зажигания по цилиндрам карбюраторных и инжекторных бензиновых двигателей внутреннего сгорания.

Дизельные, компрессионные, калильные, а также двигатели с калильной головкой имеют иной принцип воспламенения топливо-воздушной смеси и прерыватель-распределитель им не нужен.

В классическом виде устройство включает в себя прерыватель тока низкого напряжения, распределитель тока высокого напряжения, центробежный и вакуумный регуляторы опережения зажигания.

Контакты прерывателя в определённый момент размыкают первичную цепь обмотки катушки зажигания, что вызывает индуцирование тока высокого напряжения в её вторичной обмотке.

Параллельно контактам подключен конденсатор для уменьшения искрения.

Вакуумный регулятор (встроен в корпус) измененяет угол опережения зажигания в зависимости от нагрузки на двигатель, которая пропорциональна разряжению за дроссельной заслонкой.

Вакуумный регулятор соединён с задроссельным пространством (впускной коллектор) трубкой.

Центробежный регулятор (встроен в корпус) измененяет угол опережения зажигания соответственно изменению частоты вращения коленчатого вала.

Октан-корректор, установленный на корпусе прерывателя позволяет вручную корректировать угол опережения зажигания.

Высоковольтное напряжение от вторичной обмотки катушки зажигания по высоковольтному проводу поступает к центральному контакту крышки распределителя.

Через контактный уголёк (щётка, установленная в крышке распределителя) высокое напряжение поступает на бегунок (ротор с токоразносной пластиной)

При прохождении вращающегося бегунка мимо боковых электрических контактов (по числу цилиндров) ток высокого напряжения подаётся по высоковольтным проводам к свечам зажигания соответствующих цилиндров.

Токоразносная пластина механически не касается боковых контактов крышки, через зазор проскакивает искра.

В более современной бесконтактной системе зажигания прерыватель отсутствует.

Он заменён устройством формирования задающих импульсов на эффекте Холла для формирования искры блоком управления зажиганием (коммутатором).

Также могут применяться оптические или магнитные датчики.

Некоторые инжекторные двигатели с распределителем зажигания не содержат центробежного и (или) вакуумного регулятора коррекции угла опережения зажигания.

В них эта функция возложена на электронный блок управления двигателем.

В современных же инжекторных двигателях прерыватель не применяется вовсе: он заменён одной или несколькими управляемыми катушками зажигания, или катушками непосредственно на каждой свече зажигания.

Например, на автомобилях «Ока» установлен датчик Холла и двухискровая катушка зажигания, распределитель отсутствует.

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
6. Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Источник

Сухие и маслозаполненные катушки

Классическое строение катушки зажигания предполагает заполнение внутреннего пространства трансформаторным маслом. Цель этого- защита обмотки от перегрева под действием тока. Сам корпус изготовлен из металла. Это не всегда играет на руку. Поэтому большинство современных автомобилей созданы на другой конструкции- «сухой» трансформатор. Эта система является безкорпусной. Она покрыта слоем эпоксидного компаунда. Его роль- замена корпуса, защита от загрязнений, система охлаждения.

В некоторых иномарках использована комбинированная модель. Она объединяет контактный коммутатор и сухую катушку. Также может предполагать интеграцию катушки в распределитель.

Контактная система зажигания

Контактная система зажигания является самым старым типом системы зажигания. В настоящее время данная система применяется на некоторых моделях отечественных автомобилей (т.н. «классике»). Создание высокого напряжения и распределение его по цилиндрам в данной системе происходит с помощью контактов.

Контактная система зажигания состоит из следующих элементов: источника питания, выключателя зажигания, механического прерывателя тока низкого напряжения, катушки зажигания, механического распределителя тока высокого напряжения, центробежного регулятора опережения зажигания, вакуумного регулятора опережения зажигания, свечей зажигания и высоковольтных проводов.

Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.

Катушка зажигания служит для преобразования тока низкого напряжения в ток высокого напряжения. Катушка имеет две обмотки – низкого и высокого напряжения.

Механический распределитель обеспечивает распределение тока высокого напряжения по свечам цилиндров двигателя. Распределитель состоит из ротора (обиходное название «бегунок») и крышки. В крышке выполнены центральный и боковые контакты. На центральный контакт подается высокое напряжение от катушки зажигания. Через боковые контакты высокое напряжение передается на соответствующие свечи зажигания.

Прерыватель и распределитель конструктивно объединены в одном корпусе и приводятся в действие от коленчатого вала двигателя. Данное устройство имеет общее название прерыватель-распределитель (обиходное название – «трамблер»).

Центробежный регулятор опережения зажигания служит для изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя. Конструктивно центробежный регулятор состоит из двух грузиков. Грузики воздействуют на подвижную пластину, на которой расположены кулачки прерывателя.

Углом опережения зажигания называется угол поворота коленчатого вала двигателя, при котором происходит подача тока высокого напряжения на свечи зажигания. Для того, чтобы топливно-воздушная смесь полностью и эффективно сгорела зажигание производится с опережением, т.е. до достижения поршнем верхней мертвой точки.

Модуль зажигания ваз 2114

Установка угла опережения зажигания производится регулировкой положения прерывателя-распределителя в двигателе.

Вакуумный регулятор опережения зажигания обеспечивает изменение угла опережения зажигания в зависимости от нагрузки на двигатель. Нагрузка на двигатель определяется степенью открытия дроссельной заслонки (положением педали газа). Вакуумный регулятор соединен с полостью за дроссельной заслонкой и, в зависимости от степени разряжения в полости, изменяет угол опережения зажигания.

Высоковольтные провода служат для подачи тока высокого напряжения от катушки зажигания к распределителю и от распределителя на свечи зажигания.

Свеча зажигания предназначена для воспламенения топливно-воздушной смеси путем образования искрового разряда.

Принцип работы контактной системы зажигания

При замкнутом контакте прерывателя ток низкого напряжения протекает по первичной обмотке катушки зажигания. При размыкании контактов во вторичной обмотке катушки зажигания индуцируется ток высокого напряжения. По высоковольтным проводам ток высокого напряжения подается на крышку распределителя, от которой распределяется по соответствующим свечам зажигания с определенным углом опережения зажигания.

При увеличении оборотов коленчатого вала двигателя, увеличиваются обороты вала прерывателя распределителя. Грузики центробежного регулятора опережения зажигания под действием центробежной силы расходятся, перемещая подвижную платину с кулачками прерывателя. Контакты прерывателя размыкаются раньше, тем самым увеличивается угол опережения зажигания. При уменьшении оборотов коленчатого вала двигателя угол опережения зажигания уменьшается.

Дальнейшим развитием контактной системы зажигания является контактно-транзисторная система зажигания. В цепи первичной обмотки катушки зажигания применен транзисторный коммутатор, управляемый контактами прерывателя. В данной системе за счет применения транзисторного коммутатора уменьшена сила тока в цепи первичной обмотки, тем самым увеличен срок службы контактов прерывателя.

Устройство контактной системы зажигания

В конструкцию контактной схемы зажигания включены следующие компоненты:

• замок (выключатель);
• катушка (КЗ);
• прерыватель (МП);
• распределитель (МР);
• регуляторы, центробежный и вакуумный (ЦР и ВР);
• свечи (СЗ);
• высоковольтные провода (ВП).

Катушка зажигания (КЗ) с двумя обмотками позволяет путем преобразования низкого напряжения получать высокий ток.

Механический прерыватель (МП) конструктивно выполнен вместе механическим распределителем (МР) в одном корпусе — трамблере. Он обеспечивает размыкание первичной обмотки КЗ.

Механический распределитель (МР) в виде ротора с контактной крышкой распределяет тока к свечам.

Центробежный регулятор (ЦР) позволяет изменять пропорционально величине оборотов коленвала угол опережения (УОЗ). Конструктивно ЦР выполнен в виде двух грузиков. В процессе вращения они воздействуют на подвижную пластинку, на которой находятся кулачки МП.

Вакуумный регулятор (ВР) выполняет корректировки величины угла опережения (УОЗ) в зависимости от нагрузки. При изменении положения дроссельной заслонки (ДЗ) меняется давление в полости за ДЗ. ВР реагирует на степень разряжения и корректирует величину УОЗ.

Конструкция трамблера

Распределитель зажигания, или трамблер (что это такое, знает каждый автолюбитель), состоит из нескольких элементов. Во-первых, это металлический корпус. Изготовлен он из сплава алюминия, это благоприятно влияет на уровень защиты от помех. Во-вторых, ротор трамблера, который соединяется с бегунком и распределительным валом. В-третьих, сам бегунок, у которого имеются два контакта – внешний и внутренний (в центре). На внутренний подается высокое напряжение, с внешнего оно снимается и поступает на контакты в крышке трамблера. Между внутренним и внешним контактами находится сопротивление. Оно необходимо для поглощения помех. Внутри корпуса расположено несколько элементов – датчик Холла, вакуумный и центробежный регуляторы угла зажигания. Все эти элементы позволяют функционировать двигателю в нормальном режиме при любых условиях.

Основные различия традиционной и бесконтактной систем зажигания

При работе бензинового двигателя искрообразование (то есть подача высокого напряжения на свечу) происходит в момент, когда осуществляется размыкания низковольтной цепи питания катушки зажигания. В традиционной системе в качестве такого «выключателя» выступают контакты механического прерывателя, которые периодически размыкаются при соприкосновении с кулачками вращающегося ротора трамблера.

Именно этот узел и был заменен при переходе на бесконтактную систему. Управляющий сигнал в ней формируется специальным сенсором (индуктивным, оптическим или датчиком Холла), установленным под крышкой распределителя. Электрический импульс поступает на полупроводниковый коммутатор, который и осуществляет управление первичной обмоткой катушки зажигания.

На заметку! В полной мере назвать систему зажигания большинства современных автомобилей (средней ценовой категории) бесконтактной все-таки нельзя. Дело в том, что контакты, установленные в крышке распределителя, все равно участвуют в процессе искрообразования, ведь, именно, через них и бегунок высокое напряжение подается на свечи.

Как определить неисправную катушку зажигания

В тот момент когда двигатель троит нужно по очереди сдергивать катушки зажигания, при отключении исправной катушки провалы усилятся, а при отключении неисправной катушки зажигания изменений наблюдать не будете.
Измерение сопротивления обмотки между контактами и выходом на свечу

Сопротивление на неисправной катушке будет сильно отличаться, при снятии обратите особое внимание на свечи так как свеча у неисправной катушки зажигания будет влажной и черной.

Метод визуального тестирования

Для этого метода потребуются исправная свеча и пассатижи, может понадобиться торцевой свечной ключ.

К работе целесообразно приступать не ранее чем через четверть часа после выключения двигателя, чтобы он успел остыть.

Сначала снимается провод первой свечи, к нему подключается контрольная свеча. Удерживая свечу пассатижами за изолятор, касаемся резьбовой частью юбки неизолированного металлического участка корпуса двигателя. При работающем двигателе и исправной катушке между электродом и корпусом проскакивает интенсивная искра фиолетового цвета. Для минимизации рисков можно не запускать двигатель, а на пару секунд включить стартер.

Вывод о неисправности катушки делается в том случае, если искра слабая или имеет выраженный желтоватый оттенок. Отсутствие искры говорит об отказе катушки или полном отсутствии контакта.

Метод научного тыка

Проверка катушки зажигания заключается в поочередном отсоединении клемм во время работы двигателя. Хотя этот метод может многим показаться варварским, он помогает быстро определить неисправную катушку.

Научный способ

Для проверки катушки зажигания вам потребуется мультиметр. Извлеките все катушки и проверьте сопротивление с помощью прибора.

Чтобы измерить сопротивление на первичной обмотке, щупы прибора необходимо установить на обоих контактах. При этом мультиметр нужно выставить в положение 20 Ом.

В зависимости от моделей автомобиля и типа катушки данная величина может колебаться от 0,4 до 2 Ом. На всех четырех катушках (при условии, что ваш ДВС имеет 4 цилиндра) должно быть примерно одинаковое сопротивление.

Для измерения вторичной обмотки следует подключить первый щуп прибора к одному из контактов, а второй — к пружине, которая идет к катушке. Поскольку величина сопротивления на вторичной обмотке может составлять от 6 до 10 кОм, флажок мультиметра нужно установить на 20 кОм.

Check engine — Ошибка, которая может информировать о цилиндре, который не воспламеняется или работает неправильно. Если у вас имеется в наличии автосканер, можете воспользоваться им для проверки и более детального разбора. В большинстве случаев он сможет указать на конкретный цилиндр или, если он не один, нескольких

Из представленных на рынке советуем обратить внимание на данный сканер

К преимуществам данного мультимарочника можно отнести диагностику не только двигателя, но и проверку остальных систем автомобиля.
