Контактные системы зажигания, устройство, принцип работы

Конденсатор

Чтобы исключить факт подгорания контактов в момент их размыкания, к ним параллельно подключен конденсатор. В период расхождения контактов механизма распределителя между кулачками возможно искрообразование. В этом случае конденсатор служит для поглощения большей части электроэнергии и сводит возможность образования искры к минимуму. Дополнительно он сопутствует увеличению напряжения во вторичных витках обмотки катушки. В момент срабатывания контактов прерывателя конденсирующее устройство отдает свой ток и таким образом создает обратные токи в цепи низкого напряжения. Это способствует ускорению исчезновения магнитных полей. И чем скорее это произойдет, тем выше будут токи в линии высоких напряжений. В том случае, когда конденсатор трамблера выйдет из строя, мотор также не будет запускаться и работать. Параметры напряжения витков вторичной цепи будут слишком малы для возникновения оптимального искрообразования. Искра между электродами свечи будет «бедной», а этого недостаточно для воспламенения топливной смеси. Контакты прерывателя низких токов и распределитель высоких напряжений установлены в корпусе трамблера и приводятся в действие за счет коленчатого вала мотора.

Общее строение и устройство зажигания

Все системы зажигания, независимо от вида, состоят из пяти основных конструктивных элементов:

Источник питания. При запуске мотора машины источником необходимой энергии служит аккумулятор. После того как двигатель начал работать, эту функцию выполняет генератор.
Замок зажигания — специальное устройство, которое используется для передачи напряжения. Замок, он же – выключатель, бывает как механический, так и более современный – электрический.
Накопитель необходимой энергии. Данный элемент создан для накопления, а также преобразования энергии в достаточном количестве. В современных авто возможно использование двух видов накопителей: индукционных либо емкостных. Индукционный – более распространён и имеет вид некой катушки зажигания. Преобразование осуществляется за счет прохождения тока через две обмотки этой катушки.
Свеча. Непосредственно рабочий элемент, который создает необходимую искру для воспламенения. Представляет собой небольшой фарфоровый изолятор, который накручен на резьбу, и имеет два электрода, которые располагаются на небольшом расстоянии друг от друга. При прохождении тока между контактами за счет малого расстояния создается искра.
Система, применяемая для распределения зажигания. Главное предназначение – это снабжение в нужный момент свечей зажигания энергией. Состоит из некоего распределителя (либо коммутатора) и отдельного блока для его управления. Вид распределителя зависит от выбранной системы, он может быть либо электронным, либо механическим, который использует для своей работы вращающийся бегунок.

Монтаж БСЗ на ВАЗ 2106

Выбирая комплект бесконтактного зажигания, обратите внимание на объем двигателя вашей «шестёрки». Вал трамблёра под мотор 1,3 литра должен быть на 7 мм короче, чем для более мощных силовых агрегатов 1,5 и 1,6 л

Чтобы установить БСЗ на автомобиль ВАЗ 2106, следует подготовить такой набор инструментов:

ключи рожковые либо накидные размерами 7—13 мм;
отвёртки с плоским и крестообразным шлицем;
плоскогубцы;
дрель со сверлом 4 мм (для крепления электронного блока в лонжероне придётся сделать 2 отверстия под саморезы).

Очень рекомендую приобрести накидной ключ 38 мм с длинной рукояткой для откручивания храповика. Стоит недорого, в пределах 150 руб., пригодится во многих ситуациях. С помощью данного ключа легко поворачивать коленчатый вал и выставлять метки шкива для настройки зажигания и ГРМ.

Первым делом нужно демонтировать старую систему — главный распределитель и катушку:

Вытащите из гнёзд крышки трамблёра высоковольтные провода и отсоедините её от корпуса, разблокировав защёлки. Демонтаж старого оборудования начинается с разборки трамблёра — снятия крышки и проводов
Поворачивая коленвал, выставьте бегунок под углом примерно 90° к мотору и поставьте напротив метку на клапанной крышке. Открутите гайку 13 мм крепления распределителя к блоку. Перед снятием распределителя зажигания нужно отметить мелом положение бегунка
Раскрутите зажимы старой катушки и отсоедините провода. Распиновку желательно запомнить или зарисовать. Клеммы проводов подсоединяются к контактам трансформатора на резьбовых зажимах
Ослабьте и выверните гайки крепления хомута, снимите катушку и трамблёр с автомобиля. К блоку цилиндров корпус распределителя крепится единственной гайкой под ключ 13 мм

Извлекая распределитель зажигания, сохраните прокладку в виде шайбы, установленную между площадкой детали и блоком цилиндров. Она может пригодиться для бесконтактного трамблёра.

https://www.youtube.com/watch?v=BxzbLbvo1qc

Установку бесконтактного комплекта выполняйте по инструкции:

Снимите крышку распределителя БСЗ, при необходимости переставьте уплотнительную шайбу со старой запчасти. Поверните бегунок в нужное положение и вставьте вал трамблёра в гнездо, площадку слегка прижмите гайкой. Перед установкой трамблёра в гнездо поверните бегунок в сторону меловых меток, нарисованных на клапанной крышке
Наденьте крышку, зафиксировав защёлки. Подсоедините кабели свечей согласно нумерации (цифры указаны на крышке).
Прикрутите катушку бесконтактной системы к кузову ВАЗ 2106. Чтобы клеммы «Б» и «К» стояли в исходном положении, предварительно разверните корпус изделия внутри крепёжного хомута. При монтаже катушки подключите провода от реле зажигания и тахометра
Наденьте на контакты провода от замка зажигания и тахометра согласно приведённой выше схеме.
Рядом на лонжероне установите контроллер, просверлив 2 отверстия. Для удобства снимите расширительную ёмкость. Контроллер крепится к отверстиям в лонжероне с помощью саморезов
Подключите жгут проводов к трамблёру, коммутатору и трансформатору. Жила синего цвета подводится к клемме «Б» катушки, коричневого — к контакту «К». Поставьте высоковольтный кабель между крышкой распределителя и центральным электродом трансформатора. Свечные кабели подсоединяются согласно нумерации на крышке, центральный провод подключается к электроду катушки

Если в процессе монтажа обошлось без досадных ошибок, автомобиль заведётся сразу. Зажигание можно подстроить «на слух», отпустив гайку трамблёра и медленно поворачивая корпус на холостых оборотах двигателя. Добейтесь наиболее стабильной работы мотора и затяните гайку. Монтаж окончен.

ПОДРОБНОСТИ: Устройство и ремонт дворников на ВАЗ 2107

Коммутатор электронной системы зажигания 98.3734

Система зажигания ваз 2105: диагностика и регулировка

Коммутатор электронного зажигания 98.3734 разработки и производства ОАО «ЧНППП «ЭЛАРА» (далее — коммутатор) предназначен для коммутации тока в первичной обмотке катушки бесконтактной системы зажигания автомобилей семейств ВАЗ-2105, ВАЗ-2108, ВАЗ-2110, ВАЗ-21213, ВАЗ-1111, ЗАЗ-1102 . Прибор защищен свидетельством на полезную модель.

Устройство работает совместно с катушками зажигания 3122.3705, 27.3705 и их модификациями, имеющими сопротивление первичной обмотки менее 0,7 Ом и индуктивность не более 7 мГн, датчиком-распределителем 40.3706, 3810.3706 и их модификациями. Номинальное напряжение питания — 12, максимальное — 16, минимальное — 6 В. Время ограничения тока через катушку зажигания коммутатор нормирует в зависимости от режима работы в пределах от 0,6 до 4,5 мс, что составляет 2… 15 % длительности периода входного сигнала при частоте 33 Гц и напряжении питания 13,5 В. Коммутируемый ток катушки зажигания (ток разрыва) ограничен коммутатором на уровне 7,3…7,8 А при напряжении питания 13,5 В. Коммутатор прекращает протекание тока через катушку зажигания через 1 с после остановки вала датчика-распределителя, не допуская искрообразования. Рабочий интервал температуры окружающей среды от -45 до +105 °С.

Схема коммутатора показана на рис. 1, а внешний вид — на рис. 2.

Позиционные обозначения всех элементов соответствуют схеме предприятия-изготовителя. Основа устройства — специализированная интегральная микросхема L497D фирмы ST Microelectronics, предназначенная для управления коммутирующим транзистором BU941ZP той же фирмы. Работа микросхемы подробно описана в . Рассмотрим некоторые особенности ее работы при отличном от типовой схемы включении.

Микросхема DA1 питается от двух источников тока. Первый источник на транзисторах VT1 и VT2 обеспечивает ток 50 мА для питания датчика Холла и микросхемы DA1. Его выходной ток зависит от сопротивления резистора R3 и напряжения на эмиттерном переходе транзистора VT1. Резистором R2 устанавливают рабочую точку транзистора VT2 и напряжение на коллекторе транзистора VT1.

В случае увеличения температуры напряжение на резисторе R3 уменьшается приблизительно на 2,1 мВ/°С, что приводит к соответствующему снижению выходного тока. Конденсатор С9 подавляет высокочастотные колебания, возникающие в момент появления выбросов напряжения в бортовой сети автомобиля.

Второй источник тока, выполненный на транзисторах VT3 и VT4, стабилизирует базовый ток транзистора VT5 на уровне 40 мА. Применение транзисторов MJE350 (VT2, VT4) в источниках тока обеспечивает надежную работу коммутатора в случае возникновения импульсных помех напряжением до 350 В в бортовой сети автомобиля и повышения температуры окружающей среды до 105 °С.

Стабилитрон VD3 BZX84C9V1 стабилизирует напряжение на уровне 9 В для питания датчика Холла.

Диод VD1 защищает устройство от переполюсовки источника питания.

Резистор R28 и диодная сборка VD5 обеспечивают надежную защиту входов микросхемы от возможных бросков напряжения.

Цепь VD4R13C8R14 защищает транзистор VT5 в случае повышения напряжения в бортовой сети. Если напряжение превышает 24 В, открывается стабилитрон VD4 и через резисторы R13, R14 начинает протекать ток, что приводит к увеличению напряжения на входе HI (вывод 13) обратной связи по току микросхемы DA1 и к уменьшению уровня ограничения тока в катушке зажигания. Когда напряжение превысит примерно 70 В, коммутатор полностью выключается.

Датчик тока коммутирующего транзистора (R18-R27) выполнен из десяти параллельно включенных резисторов для поверхностного монтажа сопротивлением 1 Ом. В ранее выпускавшихся коммутаторах функцию датчика тока выполнял резистор АСОЗ сопротивлением 0,1 Ом ±5 %. Однако эксперименты показали, что примененный здесь датчик обладает лучшей температурной стабильностью.

В блоке применена импортная элементная база в основном для поверхностного монтажа. Постоянные резисторы и керамические конденсаторы X7R — типоразмера 1206. Биполярные транзисторы BUZ941ZP и MJE350 заменимы транзисторами КТ898А (или серий КТ8131, КТ8225, КТД8252) и КТ720А соответственно, а транзисторы ВС808 — ВС807.

Литература

Пятков К. Б., Игнатов А. П., Косарев С. Н. и др. Автомобили ВАЗ-2110 и ВАЗ-21102: Руководство по техническому обслуживанию и ремонту. — М.: За рулем, 1996. Ходасевич А. Г., Ходасевич Т. И. Справочник по устройству и ремонту электронных приборов автомобилей. Вып. 1. Электронные системы зажигания. — М.: Антелком, 2001.

Формирование сигнала датчиком Холла

Вторую возможность бесконтактного управления искрообразованием, возможно осуществить с помощью датчик Холла.

Датчик Холла часто используется при переоборудование системы зажигания с контактной на бесконтактную, поскольку его удается установить вместо прерывателя на подвижную пластину.

В бесконтактном датчике используется эффект Холла (названный в честь его открывателя), заключающийся в возникновение поперечной разности потенциалов в проводнике с постоянным током под действием магнитного поля. Эффект Холла особенно эффективен в специальных полупроводника. Микросхема, интегрированная в датчик Холла еще больше усиливает сигнал.

Av А2 — соединения, полупроводниковый слой
UH — напряжение Холла
В — магнитное поле (плотное)
Iv — постоянный ток питания

При вращении экрана с прорезями (обтюратора) магнитное поле периодически воздействуют на датчик Холла. Если между магнитными направляющими обтюратор открыт (так называемые прорези), индуктируется напряжение Холла. Если в воздушном зазоре между магнитными направляющими обтюратор закрыт, то линии магнитного поля не могут воздействовать на датчик Холла и напряжение близко к нулю (Небольшие поля рассеяния полностью подавить нельзя). Благодаря характеристике напряжения Холла снова присутствует сигнал для искрообразования.

Устройство системы зажигания ГАЗ-53

Для того, чтобы ремонтировать и настраивать СЗ на ГАЗ-53, необходимо знать, как она устроена.

На данных грузовиках установлена бесконтактная СЗ, которая состоит из следующих компонент:

источник питания – АКБ;
коммутатор;
провода;
дополнительное реле;
катушка;
прерыватель-распределитель;
указатель тока;
резисторный элемент;
замок зажигания (выключатель).

Зная устройство СЗ, схему подключения ЗЗ и других ее компонентов, а также функции, которые выполняет каждый элемент, можно по признакам определить неполадки и устранить их причину. Все компоненты СЗ можно распределить на группы по выполняемым задачам.

Для нормальной работы ДВС необходимо выполнение следующих условий:

мощная искра;
соответствие между образованием искры и работой силового агрегата;
отсутствие пропусков образования искры.

Вся система электронного зажигания представляет собой две цепи: первичную и вторичную.

В первичную входят такие элементы:

АКБ с многожильными кабелями большого сечения;
выключатель, подающий питание в цепь;
первичная обмотка;
прерыватель распределитель, находящийся в трамблере;
коммутаторное устройство, обеспечивающее стабильность работы;
сопротивление необходимое для успешного запуска двигателя и разгрузки КЗ, исключающее ее перегрев.

Вторичная цепь включает в себя:

распределитель;
провода для подачи высоковольтного тока;
свечи.

Когда первичная цепь получает питание, в прерывателе возникает магнитное поле. Вращения трамблера прерывают ток в этом месте, что приводит к исчезновению магнитного поля. В этот момент на вторичной обмотке возникает сигнал, который переходит на цилиндры.

Фотогалерея

Успешное искрообразование обеспечивается стабильной работой мотора и появлением достаточного напряжения на электродах. На мощность искры влияют размеры зазоров между электродами и величина поступающего напряжения.

Техническое обслуживание

Система зажигания нуждается в обслуживании, равно как и любой другой механизм и узел автомобиля. Так как рассматриваем мы грузовик ГАЗ 3307, уместно будет вспомнить, что к таким машинам, которые работают на АТП (автотранспортное предприятие) относятся такие понятия как-ТО-1 и ТО-2. Это технические обслуживания, которые планово проводятся через определенный пробег автомобиля. В ходе первого технического обслуживания, которое проходит через 8000 км на этой машине, нам нужно будет заняться подтягиванием гаек крепежа низковольтного разъёма на распределителе, проверять надежность крепления соединительных проводов.

А вот при втором техническом обслуживании придётся выполнить немного больше работ. Проводится оно через 16000 км. Нам нужно будет проверить распределитель зажигания, в частности, взглянуть на бегунок, проверить крышку трамблера на трещины, протереть все от грязи и пыли хлопчатой бумагой. Также нужно будет их пипетки смазать втулку бегунка, капнуть нужно до 5 капель масла. Вообще же через каждые 50 тысяч км нужно проверять и статор, заливать в его шарикоподшипник смазку Литол.

Чтобы предотвращать прогар крышки трамблера нужно всегда проверять надежность крепления бронепроводов, они всегда должны воткнуты до упора. Также желательно поглядывать на прерыватель распределитель зажигания, чтобы не запускать двигатель если крышка мокрая

Важно поддерживать чистоту всех пластиковых деталей под капотом ГАЗ 3307, и это касается не только системы зажигания

Электронная система.

Она считается микропроцессорной, в отличие от газотурбинных систем. В её ответственности процессы завода двс и поджога бензина внутри цилиндров либо газотурбинных двигателях, так как она включена во всю систему управления зажиганием. Сложно недооценить её эффективность. При этом работает оно по двум направлениям:

Прямое – с катушек на свечи.
Электронное – на свечи сквозь распределитель даётся напряжения.

Система прямого электронного зажигания подразумевает использование индивидуальных или сдвоенных катушек, по-другому, она называется контактно транзисторная система зажигания. Управление накопителем энергии происходит за счёт того, что электронный блок считывает информацию и в конце

изменяет параметры коммуникатора. Блок управления подразумевает автоматизированную регулировку ускорения зажигания, что не подразумевает самодельное вмешательство. В микропроцессорных системах, коммутатор, можно назвать «зажигатель». Системы прямого электронного зажигания могут быть разделены два вида: независимое и синхронное. Эффективность двс при использовании воспламенения топлива осуществляется для одного цилиндра, в отличие от газотурбинных, а управление катушкой происходит независимо. Синхронное зажигание подразумевает работу одной катушки для двух цилиндров. Общая катушка применяется для зажигания с распределителем, в отличие от неё плазменное зажигание имеет другой способ розжига бензина. Плазменное зажигание использует более мощную искру.

Двс, при внедрении новейших систем самые прочные составляющие, поэтому старая технология vape существенно изменилась, став надежнее, чем в газотурбинных. Ушёл в прошлое контактный прерыватель vape. Всё это благодаря вводу микропроцессорной системы.

Одной из новинок стали блоки типа «Сонар», они позволили осовременить автомобили прошлых лет с классической контактной системой зажигания, но не газотурбинных системах. В отличие от той же «Совек», контактная система зажигания имеет более простую схему. Контактное зажигание происходит за счет прямого воздействия.

Система tci-батарейная система зажигания. «Сонар» содержит инфракрасный датчик и коммутатор системы зажигания, всё нужно установить под крышку трамблера. Можно использовать тиристорные регуляторы мощности. Тиристорное управление позволяет задержать включение. Использование трамблера, прерывателя-распределителя зажигания необходимо и в других системах, например tci, vape, двс, газотурбинных и cdi. Системы tci, cdi и vape используют для мототехники, а двс и «Совек» для разных видов транспорта, но не там, где есть газотурбинных система. Наравне с «Сонар» идут системы «Саруман» и «Совек», их можно применить для обновления штатных систем зажигания на мотоциклах. «Совек» не требует специального профессионализма в установке, достаточно использовать подручное самодельное оборудование. Эффективность бесконтактной микропроцессорной системы очень значима и действительно ощутима. В процессе использования vape, она, безусловно, качественна и нет необходимости в дополнительном обслуживании. Самые последние технологии компонентов систем зажигания представляют не малый выбор, более двадцати вариантов. В таком разнообразии они отвечают качеству, надежности и современности, это не сделанные своими руками запчасти.

Сегодня всё чаще применяют tci или cdi, однако и старая проверенная двс, «Совек» и vape, так же используются.

Основная информация о бесконтактной системе зажигания

ВведениеНазначение, устройство, принцип работы тормозной системы ваз 2112 Бесконтактной системой зажигания или как ее еще сокращенно называют БСЗ, считается конструктивное продолжение транзисторно-контактной системы зажигания. Обычно представленная система применяется на моделях машин отечественного производства или же самостоятельно устанавливаются вместо контактной.

Конструкция БСЗ включает в себя целый перечень различных элементов, к которым относятся:

Датчик сигналов;
Источник питания;
Распределитель;
Катушка;
Транзисторный коммутатор;
Проводки с высоким напряжением;
Переключатель;
Главный регулятор опережения;
Свечи;
Вакуумный регулятор опережения.

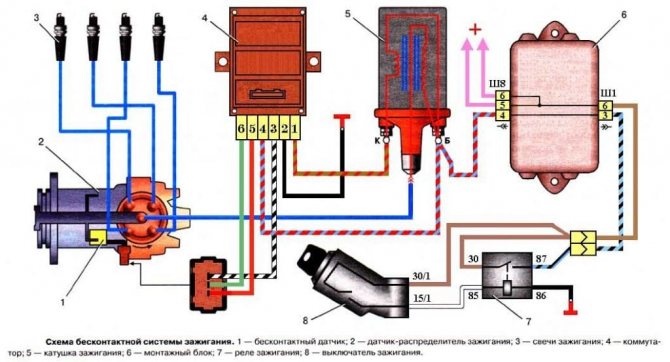

Схема бесконтактной системы зажигания ВАЗ 2106

Распределитель соединяется со свечками и катушкой зажигания при помощи проводков с высоким напряжением. В общем, конструкция системы аналогична контактному типу, только исключается датчик сигналов и транзисторного коммутатора.

В чем заключаются основные особенности электронного зажигания?

Установление БСЗ ВАЗ 2106 сопровождается множеством плюсов и вот основные преимущества:

Простой процесс установления;
Простота регулирования;
Надежное и точное функционирование;
Улучшение запуска двигателя автомобиля на холодному ходу.

При использовании представленной системы ваше транспортное средство будет запускаться с первых оборотов, а самым большим достоинством является функционирование двигателя в холодное время года без надобности натягивания подсоса, а с контактной системой это было просто необходимо. При передвижении транспортного средства в холодное время года не будут наблюдаться какие-либо рывки, а двигатель будет функционировать стабильно и без каких-либо перебоев. Причем даже в случае резкого нажатия на педаль газа не будут возникать провалы.

Самостоятельное установление бесконтактной системы зажигания

Будем выполнять установление БСЗ ВАЗ 2106 пошагово, следуя такому алгоритму:

При помощи ключа на 38 открутите храповую гайку до соединения пометок шкивы коленвала и передней крышки двигателя машины;
Запомните, как располагается распределитель и бегунок, так как именно в таком расположении будет располагаться новый распределитель;
Найдите на катушке метку б+ и запомните подсоединенные к ней проводки;
Открутите и снимите катушку;

При помощи ключа на 13 открутите гаечку замка распределителя;
Снимите распределитель, только не потеряйте прокладку;
Закрепите коммутатор и прикрутите черный проводок на массу;
Установите и закрепите катушку на кузове;
Подключите нужные проводки к клеммам;
Установите распределитель, но не закручивайте гайку замка до конца;
Подсоедините проводки коммутатора к распределителю;
Проверьте расположение бегунка и распределителя;
Наденьте крышку и подключите проводки в такой последовательности 1-3-4-2;
Процесс установления завершен, теперь остается провести регулирование.

Регулирование бесконтактной системы

Обратите внимание на то, что от зажигания зависит не только нормальный запуск двигателя, но и топливные затраты, автомобильная динамика и срок службы всего автомобиля в целом

Именно поэтому очень важно правильно отрегулировать систему зажигания. Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:. Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

Именно поэтому очень важно правильно отрегулировать систему зажигания. Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

Выставите угол значения замкнутого состояния контактов, а он напрямую зависит от значения зазора трамблера вашего автомобиля. Величина зазора указывается в инструкции по использованию.
Выставите угол опережения.
Отрегулируйте и настройте зажигание. Идеальным вариантом будет проводить регулирование с учетом проблемных моментов.

Мы описали процесс регулирования бесконтактной системы на примере автомобиля марки ВАЗ 2106, но такая поэтапная регулировка подходит также и для контактной системы. Только прежде чем применять данный алгоритм регулирования на автомобилях других марок лучше всего обратитесь к инструкции по использованию именно вашей машины. В инструкции по использованию именно вашей модели вы найдете точное значение регулирования.

Схема устройства контактной системы батарейного зажигания

а) схема; б) положения ключа выключателя зажигания и стартера; 1 – рычажок прерывателя; 2 – подвижный контакт; 3 – неподвижный контакт; 4 — кулачок; 5 – прерыватель низкого напряжения; 6 — конденсатор; 7, 14, 23 – провода; 8 – выключатель зажигания; 9 – добавочный резистор; 10 – первичная обмотка; 11 – вторичная обмотка; 12 – катушка зажигания; 13 — магнитопровод; 15 – выключатель добавочного резистора; 16 — амперметр; 17 – аккумуляторная батарея (АКБ); 18 – выключатель электродом; 19 – ротор с электродом; 20 — распределитель; 21, 24 – подавительные резисторы; 25 – свеча зажигания; 26 – ключ выключателя зажигания.

Контактная система батарейного зажигания состоит изаккумуляторной батареи 17, катушки зажигания 12, прерывателя 5 низкого напряжения с конденсатором 6, распределителя импульсов высокого напряжения 20, свечей зажигания 25, выключателя зажигания 8, амперметра 16. Прерыватель 5 имеет два контактанеподвижный 3 соединенный с массой и подвижный 2, расположенный на рычажке 1 и соединенный с проводом 7 с первичной обмоткой 10 катушки зажигания. В прерывателе установлен вращающийся валик с кулачком 4, при помощи которого размыкаются контакты. В системе зажигания в качестве источника электрического тока используется генератор переменного тока.

При замыкании контактов прерывателя ток от АКБ проходит по первичной обмотке катушки зажигания, создавая вокруг нее магнитное поле.

Цепь низкого напряжения следующаяположительный вывод АКБ 17 – амперметр 16 – выключатель зажигания 8 добавочный резистор 9 – первичная обмотка 10 — провод 7 – подвижный контакт 2 – неподвижный контакт 3 – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ.

При размыкании контактов прерывателя обесточивается первичная обмотка катушки зажигания и резко уменьшается магнитное поле. Магнитный поток исчезающего поля пересекает витки вторичной и первичной обмоток, при этом индуктируется электродвижущая сила (ЭДС) высокого напряжения во вторичной и ЭДС самоиндукции в первичной обмотках. Возникающие во вторичной обмотке импульсы высокого напряжения подводятся к свечам зажигания в соответствии с порядком работы цилиндров двигателя. Вращающийся ротор 19 своим электродом распределяет импульсы высокого напряжения по электродам крышки распределителя. Частота вращения ротора в 2 раза меньше частоты вращения коленчатого вала и, таким образом, совпадает с частотой вращения кулачка прерывателя.

Положение пластины ротора напротив каждого из электродов крышки распределителя соответствует разомкнутому состоянию контактов прерывателя.

Цепь высокого напряжениявторичная обмотка11 – провод 14 высокого напряжения – подавительный резистор 21 – электрод ротора 19 – один из электродов крышки распределителя 20 – провод 23 — подавительный резистор 24 – свеча зажигания 25 – центральный электрод свечи – боковой электрод свечи – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ 17 – положительный вывод АКБ 17 – амперметр 16 — выключатель зажигания 8 – добавочный резистор 9 – первичная обмотка 10 – вторичная обмотка катушки зажигания 12.

В первичной обмотке ток самоиндукции возникает при замыкании контактов прерывателя. Ток самоиндукции замедляет процесс исчезновения тока в первичной обмотке, нежелательно, так как при размыкании контактов увеличивается период искрообразования между ними, снижаются эффективность и надежность системы зажигания. Параллельно контактам прерывателя включен конденсатор 6. В момент размыкания цепи низкого напряжения конденсатор заряжается током самоиндукции, а затем при разомкнутых контактах разряжается через первичную обмотку.

Выключатель зажигания 8 необходим для остановки работающего двигателя размыканием первичной обмотки катушки зажигания. Он нужен и для включения зажигания перед пуском двигателя. Ключ 26 выключателя зажигания может занимать четыре положения 0 – зажигания выключено; 1 – зажигание включено; 2 – включены зажигание и стартер; 3 – подведено питание к радиоприемнику. В положении 0 ключ можно вставить и вынуть из замка зажигания. После пуска двигателя ключ выключателя зажигания переводят в положение 1.

Выключатель 18 цепи АКБ нужен для отключения батареи от массы при выполнении электротехнических работ и для остановки автомобиля на длительное время. Выключатель 18 защищает электрооборудование от короткого замыкания или от пожара при неисправной проводке, а также позволяет отключить батарею от всех потребителей электрической энергии, непосредственно не отсоединяя провода, отходящие от нее. В этом случае остается включенным аварийное освещение – плафон кабины и розетка переносной лампы.

Функции отдельных систем управления микропроцессорной системы зажигания состоят в следующем

Входное устройство. Сигналы, стекающиеся на входное устройство от датчиков, преобразуются в форму, понятную компьютеру, т.е. в серию импульсов ДА — НЕТ, которые представляют собой цифры в двоичной системе:

Аналоговые сигналы, например напряжение аккумулятора, преобразуются в двоичный код с помощью АЦП.

Часы. Компьютер оперирует данными как функциями времени. Для определения времени и временных интервалов в компьютере установлен точный кварцевый генератор импульсов.

Шины. Отдельные блоки компьютера связаны между собой плоскими кабелями, известными под названием шины. По шинам передаются данные (шина данных), адреса памяти (адресная шина), а также сигналы управления (управляющая шина).

Центральный микропроцессор. Микропроцессор выполняет в компьютере все вычисления. Все, что он умеет делать, это складывать, вычитать, делить и умножать, поэтому все программы, которые выполняет процессор должны состоять из этих операций. Кроме того, процессор умеет выполнять логические операции.

Постоянная память. Эта память может только выдавать хранящуюся в ней информацию, но она никак не может быть изменена. Эта информация сохраняется в памяти даже при отсутствии питания. В нее невозможно записать никакую новую информацию. В постоянной памяти хранятся данные, такие как карта значений управляемых параметров двигателя в табличной форме, коды, управляющие программы и пр. Все эти данные заносятся (зашиваются) в постоянную память изготовителем. В состав постоянной памяти входят также перепрограммируемые и стираемые блоки, которые могут быть использованы изготовителем или его представителем для обновления и изменения записанной информации.

Оперативная память. Текущие данные — сигналы датчиков, команды управления и промежуточные результаты вычислений хранятся в оперативной памяти компьютера, пока не будут заменены новой информацией. Оперативная память при выключении питания теряет всю хранящуюся в ней информацию.

Работа бортового компьютера. Информация о характеристиках двигателя хранится в памяти компьютера в форме таблиц, называемых рабочими. Эти таблицы получаются из трехмерных карт опережения зажигания и таких же карт для периода замкнутого состояния. Рабочие таблицы могут быть составлены компьютером для различных сочетаний параметров, однако, прежде всего такими параметрами являются частота вращения коленчатого вала, нагрузка, температура и напряжение аккумулятора. Каждая из таблиц дает свое значение угла опережения, и для определения истинно требуемого угла все результаты сопоставляются.

При включении питания микропроцессор посылает закодированный двоичный адрес, который указывает, к какой части памяти он обращается. Затем посылается управляющий сигнал, указывающий направление и последовательность движения информации в процессор или из процессора. Работа самого процессора представляет собой серию двоичных импульсов, с помощью которых информация считывается из памяти, декодируется и выполняется. Программы выполнения операций — арифметических, логических и транспортных также записаны в памяти.

Свечи зажигания

Ни одна система зажигания не способна работать без главного элемента — свечи. Данная деталь способна преобразовать импульсы, получаемые от высокого напряжения, в специальный искровой заряд для воспламенения паров топлива в камере сгорания. Для хорошей работы свечи уровень температуры ее нижнего изолятора должен быть в районе 500-600 градусов. Стоит отметить, что при температуре в 500 градусов может быть отложение нагара на поверхности изолятора. Как результат — перебои в работе, плохая передача искры. При температуре 600 градусов возможно так называемое калильное зажигание — это преждевременное зажигание смеси за счет высокой температуры изолятора.

При выборе свечей руководствуются так называемым калильным числом, величина которого изначально устанавливается заводом-изготовителем. Чем больше калильное числ, тем меньше свеча подвержена нагреванию, ее еще называют более холодной свечой.
