Подготовка к проверке
Перед тем, как проверить реле на работоспособность мультиметром, нужно понять, что вообще предстоит проверять. Для этого стоит воспользоваться даташитом (datasheet).
Они ищутся по маркировке на корпусе. Просто «забейте» в поисковик значение и найдете необходимый документ.
Иногда схема реле нанесена прямо на корпус, что удобнее. Гуглить в этом случае ничего не понадобится.
А как проверить твердотельное реле мультиметром, если ни даташитов, ни схемы нет? Придется визуально определять необходимые контакты:
Осмотр. Обычно управляющие контакты чуть светлее остальных, по этому маркеру можно сориентироваться. На схеме контакты выглядят так.

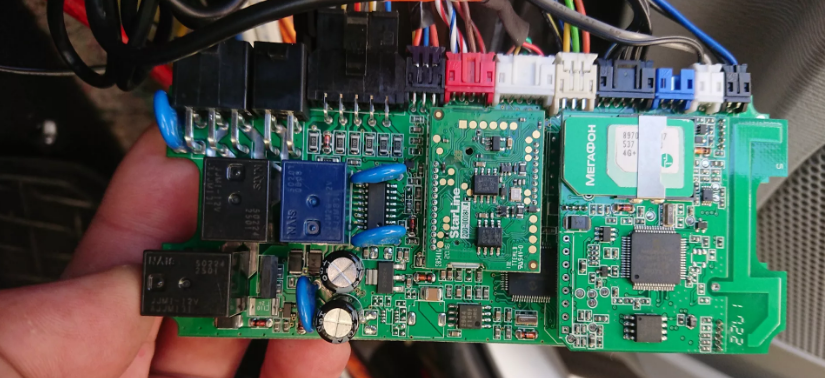

Изучение платы. Если реле впаяно, то можно найти на текстолите питающие дорожки. К тому же нередко производитель подписывает контакты.
Поиск схемы платы. Еще вариант – поискать эту плату с разбором комплектующих. В структурных схемах компоненты могут быть подписаны.
Что такое реле и как определить его контакты – понятно, осталось подготовить мультиметр. Единственное, что потребуется – проверка батарейки.
Она должна быть хорошо заряжена, иначе тестер «начнет врать».
Схема устройства электромагнитного реле
Схема устройства реле такова. Подвижный стальной якорь находится внутри статичной катушки индуктивности, при подаче напряжения на которую возникает электромагнитное поле, притягивающее якорь. Различной электроникой или механикой регулируется частота и продолжительность подачи напряжения на обмотку. Частота импульсов составляет до 3600 в час.
Более старое устройство мгновенного действия
Структура электромагнитного реле делится на три составных элемента:
- Первичный. Преобразует импульс, поступающий с системы управления в электромагнитную силу. Иными словами – обмотка катушки индуктивности.
- Промежуточный. Состоит из различных деталей. Его задача – приведение в работу самого исполнительного механизма. Проще говоря – это якорь или иной подвижный элемент, оснащенный возвратной пружиной и контактами.
- Исполнительный. Выполняет работу по передаче воздействия на силовое оборудование. Эту роль играет контактная группа силовой части.
Такие устройства устанавливаются вместе с остальной автоматикой в распределительном щите
Для чего нужно реле: области применения
Такое устройство применяется в быту, автомобилестроении, на производстве. Без него невозможно автоматическое включение холодильника и его выключения, установка циклов стиральной машины, мигание поворотника автомашины при повороте. Говоря простым языком, это электрический или электромагнитный прерыватель, срабатывающий при определенном импульсе, в основе которого лежит механическая, электрическая или электронная составляющая. Приведем примеры:
- Фотореле – элемент срабатывает на свет, замыкая или размыкая контакты.
- Звуковое – цепь замыкается при громком звуке.
- Реле времени – соединение и разъединение происходит через установленный временной промежуток.
- Температурное – получая данные с термодатчика контакт срабатывает по заданным параметрам.
В основе описанных разновидностей лежат 4 основных вида устройств, о которых поговорим позднее.
Такие устройства могут иметь различный вид
Что такое реле: краткий экскурс в историю
Термин пришел из английского языка, от слова «reley», обозначавшим в старину смену почтовых лошадей, а позднее передачу эстафеты в спортивных состязаниях. Существует две версии создания такого устройства. Согласно первой реле изобрел русский ученый П.Л. Шиллинг в начале 30-х годов прошлого столетия. Это была основная составляющая часть в разработанном им телеграфе. Однако большая часть историков склоняется к тому, что прародителем реле стал американец Джорж Генри. Некоммутационное устройство, основывавшееся на электромагнитном принципе действия, получило распространение в 1937 году. Именно тогда поступил в производство первый телеграф.
Какая из этих версий правильная, сейчас уже сказать нельзя. Возможно, как часто это бывает, ученые разрабатывали устройство параллельно, не зная об изобретениях друг друга. Об этом говорит и то, что историками называется один и тот же промежуток времени появления реле – 1931-1935 годы.
Это устройство отключает напряжение при перегрузке сети по мощности, сберегая электропроводку
Технические характеристики, на которые стоит обратить внимание
Что такое токовое реле, наверняка понятно. А от чего зависят его параметры? На что обратить внимания, выбирая устройство для той или иной цели? Основными характеристиками реле являются:
- Номинальные данные по току, напряжению, времени, а также другим параметрам, задающих алгоритм работы устройства.
- Пределы срабатывания. Нижний и верхний порог, при котором устройство включается или отключается (временной, токовый, звуковой или световой).
- Значения величин. Иногда такие устройства настраиваются на замыкание цепи при подаче мгновенного импульса, а размыкается цепь по истечении определенного времени.
А это автомобильное реле и схема его подключения
Если характеристики не соблюдены, то тут два варианта. Либо устройство не сработает, либо выйдет из строя, проще говоря, сгорит. Имеет смысл рассмотреть несколько основных видов реле и понять, в чем отличия одного вида от другого, а так же возможно ли применение в той или иной области.
Реле переменного тока: отличия и особенности
Первое, о чем стоит сказать, такие устройства имеют недостатки. Переменный ток имеет отличия от постоянного, что наглядно видно на графиках. Синусоида переменного тока не позволяет равномерную подачу тока, в результате чего при срабатывании, магнитный сердечник вибрирует. Это неудивительно – ток в катушке индуктивности дважды за период входного напряжения проходит через ноль. Проще говоря при частоте тока в сети 50 Гц (50 колебаний в секунду), напряжение в катушке упадет на ноль 100 раз за период (1 с). Производятся как малогабаритные реле переменного тока на 220 В, так и устройства больших размеров.
Такие миниатюрные устройства работают не хуже крупногабаритных
Интересная информация! Для уменьшения износа якоря применяют дифференциальные сердечники или фазосдвигающие элементы, уменьшающие количество периодов прохождения тока через нулевую отметку.
Отличия реле постоянного тока
По сути то же устройство с отличием только способа питания. На катушку подается постоянный ток, что увеличивает срок службы деталей, избавляя от вибрации. При работе, к примеру, промежуточного реле 220 В постоянного тока, не будет слышно гудения, присущего устройствам, работающим на переменке.
Электронные устройства из Китая работают не хуже отечественных
Электронное реле: области применения и особенности устройства
Электронные устройства нашли применение в автомобилестроении, производстве бытовой техники. Их отличает компактность и долговечность за счет отсутствия механических частей. Работу механики на себя взяли транзисторы, выполняющие роль ключей. Если рассматривать электрическую схему автомобиля, то на вопрос, где находится реле, можно ответить одним словом – везде. Это и включение-выключение, и работа поворотников, зажигания, фар.
В отличие от электронного реле, электромеханическое имеет большие габариты. Оно применяется в монтаже производственной автоматики.
Иногда несколько устройств объединяется в релейный модуль
Питание на силовой паре
Главное и побочные реле при работе издают щелчки – это говорит о полной его работоспособности. За это отвечает силовая пара, которую также необходимо проверить.
Проверить их можно с помощью вольтметра. Он также есть в составе тестера и обозначается символом «V». Переведите переключатель в режим постоянного напряжения.
Теперь можно переходить к проверке:
- Все компоненты, которые получают ток от реле, необходимо отключить.
- Теперь отыщите необходимый контакт, на который ток поступает всегда. Найти его можно через даташит.
- Правый щуп приложите к нему, а второй закоротите на кузов автомобиля.
Если напряжение есть – все в порядке и проблем нет. Если же контакта нет – придется менять реле целиком, так как деталь не ремонтопригодная.
Инструмент для проверки реле
Итак, чем и как проверить исправность автомобильного реле или любого другого? Понадобится обычный мультиметр, он же тестер.
В продаже встречаются два основных типа мультиметров:
Аналоговый или стрелочный. Его все помнят со школьных уроков физики: полукруглая шкала со стрелкой. Использовать их можно, только если под рукой не оказалось цифрового. Их точность, особенно новодел, оставляет желать лучшего, вплоть до показания случайных величин. Исключение составляют только старые советские мультиметры, которые неплохо работают и сейчас.

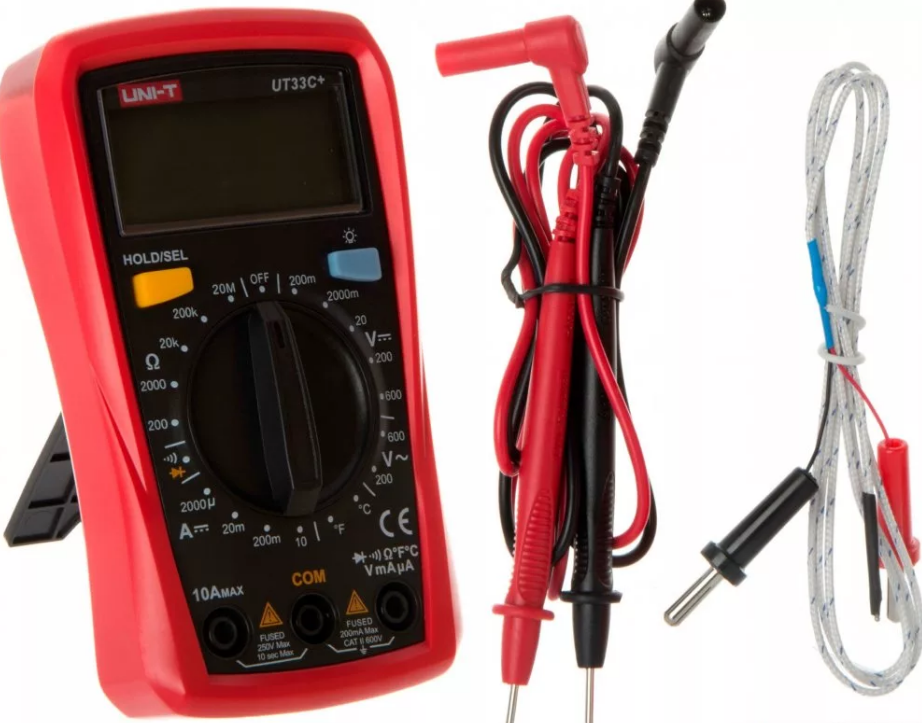

Цифровые. Продаются в любом магазине инструментов и радиодеталей. Для работы подойдет даже бюджетный D830 – его точности вполне хватит. Хотя в более дорогих тестерах есть автоматическое определение диапазона, что удобно.
Аналогично можно пользоваться комбинированным инструментом, вроде токовых клещей со встроенным мультиметром.

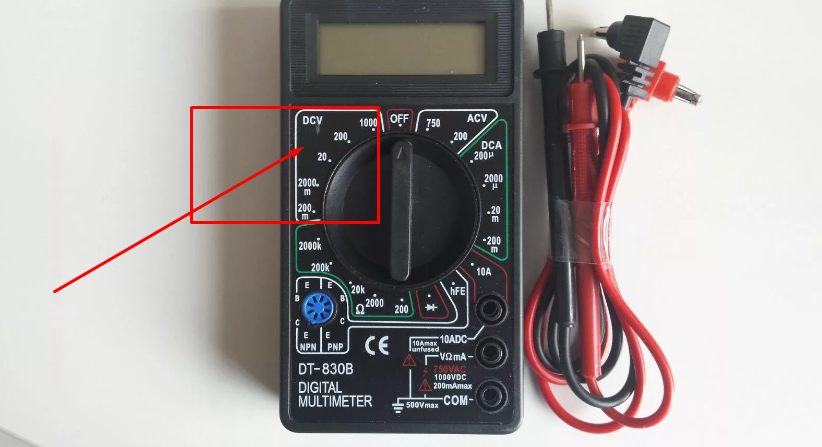

На приборе она обозначается так:

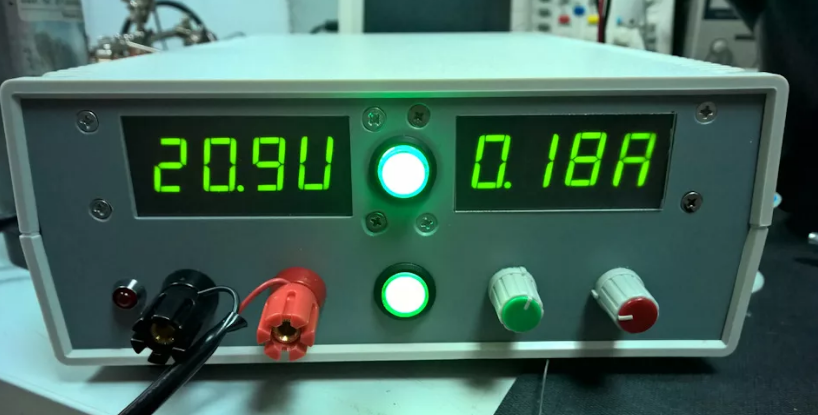

Очень рекомендуется найти/купить лабораторный блок питания (ЛБП). Чтобы не «спалить» пассивные элементы в цепи, реле лучше проверять автономно, а не от приборного питания.
Ассортимент реле на российских прилавках: производители и цены
Каждое из реле имеет определенную маркировку, отражающую его технические характеристики. По маркировке найти подходящую модель во много раз проще, чем подбирать под определенные параметры. Предлагаем ознакомиться с некоторыми из устройств и их стоимостью.
| Изображение | Наименование | Номинальный ток, А | Средняя цена, руб. |
|---|---|---|---|
| РПЛ-122М0*4А | 16 | 350 | |
| РП20М-217 У3 | 1 | 410 | |
| РТТ-111УХЛ4 | 0,2 | 160 | |
| РТ-40/6 УХЛ4 | 16 | 1100 | |
| РПУ-2 У3Б | 5 | 250 | |
| РП20-112 У3 | 2,5 | 350 | |
| ТРН-10 УХЛ4 660В | 1,25 | 125 | |
| ТРН-10 УХЛ4 500В | 0,5 | 125 | |
| РТ-83/2 | 5 | 1400 | |
| РЭВ 830 У3 | 2,5 | 1800 | |
| РВО-Р-100м ̴100В-2П-1 | 8 | 800 | |
| РТИ-1308 | 2,5-4 | 460 | |
| РВО-П2-99с-АС110В 1п-1-10 УХЛ4 | 7 | 900 |
Автомобильные реле практически всегда имеют такой вид
Тестирование контактных групп
На последок не помешает прозвонить контактную группу. Разбираясь, для чего нужно реле, становится понятно, что это – электромеханический переключатель. При подаче тока, он замыкает два контакта и передает ток дальше. Выглядит это так.
Можно понять, что при разомкнутом положении, когда ток на реле не подается, контакты не должны между собой коротить в принципе. Когда электричество поступает наоборот, площадки соединяются между собой. Это и отражает диодная прозвонка.
Действуйте так:
- Щупами коснитесь пары. Устанавливать их нужно так же, как и раньше.
- Без подачи напряжения, тестер не должен издавать звуков в режиме прозвонки.
- Затем подайте напряжение и смотрите на прибор. Во-первых, должен появиться характерный громкий писк. Во-вторых, на экране забегают цифры.
Имейте в виду, что биперы могут ломаться. Поэтому до того, как прозвонить пятиконтактное реле – проверьте их. Можно просто коснуться щупами жала отвертки или закоротить их.
Принцип работы реле
Действует устройство по такому принципу. Помещенный в катушку индуктивности подвижный якорь отжат возвратной пружиной. Не его наружной части закреплена одна группа контактов, в то время, как другая группа находится в статичном положении на расстоянии от первой. В момент подачи импульса на катушку, якорь притягивается, и контакты соприкасаются между собой. При прекращении подачи напряжения на катушку, возвратная пружина отжимает либо оттягивает якорь (в зависимости от конструкции) и контакты размыкаются, возвращаясь в исходное положение.
Понять, как работает реле, проще, если знать алгоритм работы магнитного пускателя. Эти устройства идентичны, разница только в размерах и назначении.
Схематическое изображение работы электромеханического реле
Полезная информация! Если знать принцип действия реле, его легко можно будет отремонтировать при поломке. Чаще для этого требуется замена катушки индуктивности. Однако бывает и отгорание контактов, что случается при попадании в устройство пыли или иных инородных тел. Если контакты неплотно прилегают один к другому, возникает нагрев. Тогда они либо привариваются, либо расплавляются.
Принцип работы 4-х контактного реле ничем не отличается от других. Устройство всех электромагнитных устройств одинаково. Различия только в расположении контактной группы.
Сейчас такие устройства практически не используются, электротехника переходит на электронные устройства
