Схема подключения магнитолы media nav evolution от renault

FAQ по штатной магнитоле Logan-2 / Sandero-2

Генератор кода разблокировки штатной магнитолы Renault (и Lada Largus)

Штатные динамики в Рено Логан2 и Сандеро2 — размер 13 см

Распиновка разъемов штатной магнитолы для подключения задних динамиков (в случае их отсутствия в базовой комплектации)

Недокументированные возможности штатной магнитолы Рено Логан, Сандеро и Дастер (материал RenatSh Drive2.ru)

Как узнать модель магнитолы Logan/Sandero/Duster?

Магнитолы бывают нескольких видов, поэтому кнопки у них тоже разные:

На Duster и некоторых Logan/Sandero нажатие AST+5 (по схеме «кнопка 6″+»INFO») дает информацию о модели и прошивке.

К сожалению, на данной магнитоле (Логан) эта комбинация не работала.

Методом тыка найдена такая комбинация: Radio+5 (по схеме «кнопка 4″+»INFO»)

При удерживании данных клавиш у меня высвечивается следующая информация:

Model: RV2D-C3010E SW:3880R HW:5715R Ver:T2024

на данной прошивке телефонная книга отображается некорректно (HTC Desire 210 DualSim, Android 4.2.2)

Прошивка от Duster 199 не рассматривается — она не подходит к магнитолам Logan/Sandero!

New!

Появилась новая версия прошивки Ver: V2030 Подходит к магнитолам на Logan-2, Sandero-2, Sandero Stepway-2, Лада Ларгус, Duster с 06.2014г выпуска

Подходит к магнитолам с исходной прошивкой T2023, T2024

Инструкция как прошить магнитолу находится здесь.

Как получить информацию о напряжении в сети, скорости, температуре в салоне.

Зажав кнопку MENU (по схеме «кнопка 12») можно зайти в сервисное меню магнитолы, в которой можно увидеть ошибки данной магнитолы, провести тестирование на работоспособность отдельных её блоков и получить информацию о текущей скорости, напряжении в сети и температуре в салоне.

При удержании Кнопки 4 (по схеме «кнопка RDM»), режим воспроизведения USB меняется с «Последовательный» на «Cлучайный».

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

renault-drive.ru

10rd › Блог › Блог: Полезные сведения для владельцев Лагун 2

Всем привет. Вот решил запостить полезную инфу для владельцев вторых Лагун. Итак, поехали: ——————————————————————- Где какие лампочки стоят

——————————————————————- Если у вас есть говорящая тётка, фразой«тётка ругается/некорректно работает» я указал те лампочки, которые при замене на диоды будоражат тётку и она начинает ругаться, что лампочка перегорела (хотя это ни разу не так), либо если лампочки начинают работать не так после замены на диодные. Выход — ставить обманки, отключать тётку (точнее даже не тётку, а индикацию перегоревших лампочек, но это не на каждой приборке отключишь) или же оставлять штатные лампочки. Если говорящей тётки нет, то и проблемы нет. Нет человека — нет проблемы, как говорится.

Чем можно заменить штатную магнитолу Рено Дастер?

Пользователи Easy Link заменить магнитолу без каких-либо последствий для электроники не смогут. Бортовая сеть может конфликтовать со сторонним оборудованием. Многие автовладельцы после замены ГУ замечали ошибки на приборной панели, связанные с системой «ЭРА-ГЛОНАСС». Есть ли связь между установкой новой магнитолы и проблем в электрике – станет известно позже.

Сторонник магнитолы с Андроидом имеют более расширенный функционал, поддерживают массу полезных приложений и прекрасно вписываются в общую компоновку панели. Стоимость таких девайсов стартует с 15 тысяч рублей. Более продвинутые ГУ могут достигать по своей цене почти 50 тысяч.

Электросхема подключения магнитолы Рено Дастер

Схема подключения к электропитанию магнитолы Renault Duster

Опционально в автомобиль Renault Duster устанавливается аудиосистема, благодаря которой есть возможность слушать радио и различные форматы музыки. Она читает диски, имеет стандартный USB-разъем.

Подключение магнитолы к электропитанию осуществляется с помощью двух электрических соединителей. Один из них обеспечивает питание, второй – соединение с колонками. Всего в автомобиле предусмотрено четыре динамика – по два в передней и задней частях. Каждый из них подключается к одному из четырех каналов магнитолы.

Предохранители 24, 28 и 38, расположенные в салоне автомобиля, обеспечивают электропитание аудиомагнитолы.

Следует обратить внимание на прошивку магнитолы, так как в зависимости от нее могут возникнуть проблемы с отображением текста на дисплее. Она зависит от года выпуска магнитолы, и ее можно переустановить

Кратко о чем эта статья:

Электросхема подключения магнитолы Рено Дастер

Есть что добавить?

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий.Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для размещения в Копилке знаний — пожалуйста, сообщите нам об этом на е-мейл

Другие статьи и записи: 01 декабря 2016Рено Дастер. Проверка уровня жидкости в бачке гидроусилителя рулевого управления

Рено Дастер. Проверка уровня жидкости в бачке гидроусилителя рулевого управления

24 февраля 2016Бесшумные замки для Рено Дастер, Логан, Сандеро, Лада Ларгус

В статье описан процесс доработки штатных замков дверей, для того, чтобы двери закрывались тише.

Также рекомендуем

Разблокировка автомагнитолы на примере автомобиля Форд Фокус 2

Форд Фокус 2 — одна из самых распространённых машин в России. Именно поэтому разблокировку магнитолы мы рассмотрим на примере музыкальной системы этого автомобиля.

Когда вы видите на дисплее надпись, требующую ввести код, попробуйте найти его в инструкции. Если ваша магнитола штатная (шла в комплекте с машиной), наклейка с нужной буквенно-цифровой комбинацией может быть на бардачке. С её помощью вы легко разблокируете магнитолу.

Внимание! Иногда дилеры самостоятельно пишут код на первой или последней странице сервисной книжки. Если код вами найден, разблокировать магнитолу не составит труда, правда, возможна и прямо противоположная ситуация

Инструкция может потеряться среди множества похожих мануалов, а в сервисной книжке никто не напишет столь нужные цифры. Про бардачок и говорить не стоит

Если код вами найден, разблокировать магнитолу не составит труда, правда, возможна и прямо противоположная ситуация. Инструкция может потеряться среди множества похожих мануалов, а в сервисной книжке никто не напишет столь нужные цифры. Про бардачок и говорить не стоит.

К счастью, есть универсальный алгоритм, который поможет вам разблокировать магнитолу за несколько минут. Для этого нужно осуществить следующий набор действий:

  • Зажмите кнопку 1 и 6.
  • На дисплее высветится множество разнообразной информации.
  • Дождитесь пока данные пройдут.
  • В конце строки будет код.

Есть и другой вариант. Можно демонтировать магнитолу и разблокировать её при помощи кода, который часто указывается на наклейке устройства. Есть всего несколько случаев, когда данные меры будут бесполезны.

Установка

Чтобы установить автомагнитолу на вторую генерацию Renault Logan, необходимо:

  1. Отключить аккумуляторную батарею от бортовой сети автомобиля. Запрещается устанавливать любое дополнительное оборудование с электрическим питанием без отсоединения батареи.
  2. Аккуратно поддеть и вынуть пластиковую прямоугольную заглушку, установленную в центре панели приборов.
  3. Вынуть штатную проводку и смонтировать переходник стандарта Renault-ISO.
  4. Разместить в посадочном гнезде монтажную шахту головного устройства.
  5. Аккуратно отжать отверткой металлические язычки, которые удержат деталь от выпадения, элементы отгибаются до момента жесткой фиксации шахты.
  6. Подсоединить коммутационные кабели и антенну к задней стенке магнитолы.
  7. Аккуратно вставить головное устройство в шахту и задвинуть до срабатывания фиксаторов.
  8. Подключить аккумулятор и проверить работоспособность магнитолы.
  9. Установить декоративную рамку, обрамляющую место установки магнитолы.

Для установки громкоговорителей требуется:

  1. Демонтировать пластиковую декоративную карту с правой передней двери, которая крепится винтами и защелками. При демонтаже не следует прикладывать усилий, чтобы не повредить пластиковые пистоны. Для снятия панелей потребуется набор отверток с головками Torx.
  2. Проем для динамика заклеен заглушкой, изготовленной из специального материала. Вырезать внутреннюю часть детали при помощи канцелярского или фасонного ножа. Рекомендуется оставить внешнюю часть детали в качестве виброизоляционной прокладки между корпусом репродуктора и внутренней металлической панелью двери.
  3. Для улучшения качества звука и упрощения монтажа рекомендуется установка динамиков через деревянный или фанерный подиум. Для изготовления шаблона будущей прокладки требуется перенести внешний контур заглушки на лист бумаги размера А4. Затем необходимо наложить и обвести внутренний контур, используя в качестве образца вырезанную часть заглушки.
  4. Наложить шаблон на лист фанеры и перенести форму изделия, затем вырезать деталь при помощи электрического лобзика. Острые кромки зачистить наждачной бумагой, параллельно проверяя совместимость прокладки и громкоговорителя.
  5. Покрасить фанерные прокладки краской для защиты от влаги и гниения. Закрепить детали в дверях при помощи болтов М6*35 мм.
  6. Динамики устанавливаются в центральное отверстие подиума, фиксация выполняется стандартными шурупами по дереву.
  7. Для снижения вибраций и повышения качества звучания возможна оклейка двери виброизоляционным материалом. Также обрабатывается пластиковая обшивка, на которую наносится дополнительный изолятор, кусочки материала устанавливаются и в пустые полости внутренних дверных ручек.
  8. По аналогии устанавливается громкоговоритель в левую переднюю и задние двери.
  9. Если планируется установка компонентной акустики с вынесенными высокочастотными динамиками, то их располагают на верхней части приборной панели около места размещения обшивок передних стоек. Проводка к головному устройству прокладывается параллельно штатным жгутам, рекомендуется крепление при помощи пластиковых хомутов.

Автомагнитолы без штекера определяем распиновку

Более сложной проблемой можно считать следующий вариант. Когда штекер подключения к плате просто отсутствует, вместе с документацией. Что в этом случае делать? Для этого есть один из рабочих способов решения проблемы. Фишка для подключения автомагнитолы может быть утеряна, расположение пинов недоступно, при этом можно определить правильную схему.


Разъемы автомагнитол

Это можно сделать в любой магнитоле, как в элитных – JVC, Pioneer, Sony, так и брендовых, например, у Тойоты. Определить расположение пинов у магнитолы известного бренда проще, чем у неизвестных. Такая же ситуация с отечественными ВАЗами. Распиновку можно свободно найти в интернет.

Проблему составляют автомагнитолы с экзотическим производителем, и таким же экзотическим разъемом. Причем в отдельных случаях разъем может отличаться не только у моделей, но и партий. Для этих целей потребуется мультиметр, который нужно будет подключить и «прозвонить» контакты.

Определяем провода питания

Сначала нужно найти провода питания: «желтый» и «черный». Желтый провод ищется следующим образом. В большинстве случаев штырьки питания «желтый» и «черный» идут большего диаметра и хорошо выделяются среди других. Но иногда этого может и не быть.


Провода питания

«Минусовой» обычно закольцован на корпус автомагнитолы, соответственно, если один контакт мультиметра присоединить к корпусу, другой к выводу. «Минус» даст прозвон контакта. Другой будет «плюсом».

Поиск управляющего красного провода

Для поиска управляющего «красного» провода потребуется подключить резистор 500-800 Ом. Используйте также 12 В блок питания, минусовой провод подключите к корпусу, плюсовой к определенному в пункте выше плюсу. Включите блок питания. Затем один выход резистора подключите на плюс, другой – ко всем оставшимся контактам, но уже на плате из-за ограниченной длины резистора. На нужном контакте у вас включится автомагнитола.

Выводы к динамикам

Дальше требуется найти выводы, идущие к динамикам. Обычно их выводят на контакты:

  • передняя левая, передняя правая;
  • задняя левая, задняя правая.

Речь идет о парных контактах в начале или конце разъема. На плане нужно найти микросхему усилителя. Выводы к динамикам можно определить по ширине дорожек, они обычно одни из самых широких. С помощью мультиметра определяется, какой правый динамик, какой левый. Это хорошо прокомментировано в видео, в котором показаны все упоминаемые элементы микросхемы и доступно рассказывается о характере разъема и способах его восстановления.


Мультиметр

Особенности

Итак, подведем итоги. Прежде всего, всегда есть возможность пользоваться евроразъемом и забыть о сложностях перехода с уникальной схемы. Если он отсутствует, расположение контактов определяется опытным путем, с помощью прозвона контактов. Сначала находится питание, затем управляющий провод, после – динамики. После определения всех контактов фишка для подключения магнитолы делается самостоятельно.

У брендовых автомагнитол таких, как фирменная Тойота, или JVC имеются в открытом доступе все типы штекеров. К ним также может быть приобретен для подключения переходник ISO.


Разьемы на Автомагнитолы

Заключение

Описанным способом можно спокойно подключить магнитолу без фишки, это дает возможность реанимировать практически любое устройство без штекера. Эта возможность помогает сэкономить на покупке более дорогих моделей, продаваемых не укомплектованными. Процесс восстановления не вызовет сложностей даже у людей без опыта в области электротехники и электроники. Подключить можно все самостоятельно, это является огромным достоинством, предложенного способа.

Предлагаем посмотреть полное видео на эту тему, после просмотра станет понятна любая фишка на магнитолу Пионер или Тойота.

Код магнитолы по vin

Как узнать код магнитолы Рено Дастер?

Столкнувшись впервые с блокировкой этого устройства, многие не могут разобраться, как узнать код магнитолы Рено Дастер. Подобная ситуация приносит ряд проблем автовладельцу, но имеет довольно простое решение.

Определение кода на магнитоле самостоятельно и по VIN коду

Активация блокировки происходит непосредственно после прерывания электропитания. Разблокировать проигрыватель можно с помощью вышеупомянутого кода.

Конечно, наиболее простой способ узнать код — посмотреть его в приложенных документах на машину. Необходимая комбинация вписываются дилерами в нужные поля, хотя это происходит не всегда.

Но если по каким-то причинам проверить информацию по бумагам невозможно, стоит попробовать узнать PRE-CODE. Для этого надо воспользоваться одним из предложенных способов:

Когда не сработал первый вариант решения проблемы, остается только снять магнитолу с автомобиля и посмотреть pre-code на бумажной бирке с другой стороны аппарата.

Чтобы ввести искомую комбинацию, необходимо воспользоваться клавишами, расположенными на штатной панели аппарата, а после завершения ввода нажать кнопку «6» и не отпускать. При правильно зарегистрированном ключе с автомагнитолы будет снята блокировка. В случае некорректного ввода отобразится предупреждение об ошибке.

Особенности различных магнитол, используемых в Renault

  • RENAULT Philips 22 DC 459/62E. В отличие от других моделей, не имеет своего экрана. После подключения магнитолы на дисплее в панели авто отобразится «CODE». Комбинация цифр вносится посредством кнопок джойстика, расположенного справа на руле. Цифры подбираются цилиндрическим переключателем «С», который базируется сзади джойстика. Следом за установкой начального знака используется клавиша «В» для переноса дйествия на следующую позицию. Операция повторяется для 4 знаков, завершение ввода для запуска магнитолы — кнопка «B».
  • RENAULT 22 DC 279/62Z CD Philips. Представленное устройство, как и предыдущее, предоставляется без своего экрана. В него кодовый ключ передается посредством «родного» пульта ДУ. Сначала подается питание — «POWER», при этом основной экран автомобиля загорается и отображает запись «CODE», а после четыре нуля. Затем колесом на ДУ выставляется корректное значение на месте мигающей цифры. Чтобы переключиться на обработку следующего знака, требуется воспользоваться клавише со стрелкой. Завершив ввод, остается удержать нажатой кнопку со стрелкой, до появления стандартного оповещения об активации проигрывателя.
  • RENAULT 22 DC 982/72B Philips. После подключения питания на экране магнитолы отражается «CODE».Чтобы начать регистрировать кодовый ключ, нажмите на «1» на пульте аппарата. Каждое число записывается с помощью стрелок «вверх» и «вниз», корректирующих на единицу имеющееся значение. После достижения верной цифры снова воспользуйтесь кнопкой «1» для перевода на другую позицию. Действия проводятся аналогично для остальных позиций. Автомагнитола запускается после получения финальной цифры.
  • RENAULT 22 DC 449/62 Philips. Еще одно устройство, не имеющее персонального экрана. При подключении техники на автомобильной панели высвечивается «CODE». Для записи кода активации следует нажать цифру 1, при этом надпись на экране станет показывать «0» и три незаполненных места. Начальный знак вводится клавишами вверх/вниз до корректного значения. Для перехода ко второй позиции надо снова воспользоваться кнопкой «1». Так заполнить все 4 знака и ожидать активации работы после записи финального значения.

Наиболее простой и результативный путь — спросить у официального дилера. А в случае, когда приходится справляться своими силами, получить информацию можно в течение нескольких минут.

Видео

Исходя из этого Вы можете проездить на своём любимом VW Passat (например) несколько лет, после этого продать магнитолу и покупатель будет требовать у Вас код, о котором Вы даже не догадывались.

Как вводить код магнитолы Volkswagen ?

Если магнитола не сенсорная, то код вводится последовательным нажатием на нужные кнопки радиостанций (рядом с кнопками есть подсказки, при этом цифры на экране будут меняться) , после того как на экране отобразится нужный код, для подтверждения кода нужно нажать на кнопку ENTER или ОК.

Такой принцип работы почти всех магнитол (RCD-310, RCD-320, RCD-510 Delphi, RNS-310, RNS-510 и др. ) которые устанавливаются в автомобили Volkswagen, например: Passat b6, Polo, Golf 5, Tiguan(Тигуан), Tuareg(Туарег), Jetta и др.

Код магнитолы Volkswagen Tiguan (видео отзыв)

Код магнитолы VW Passat B6 Blaupunkt RNS2 VWZ1Z7 (видео отзыв)

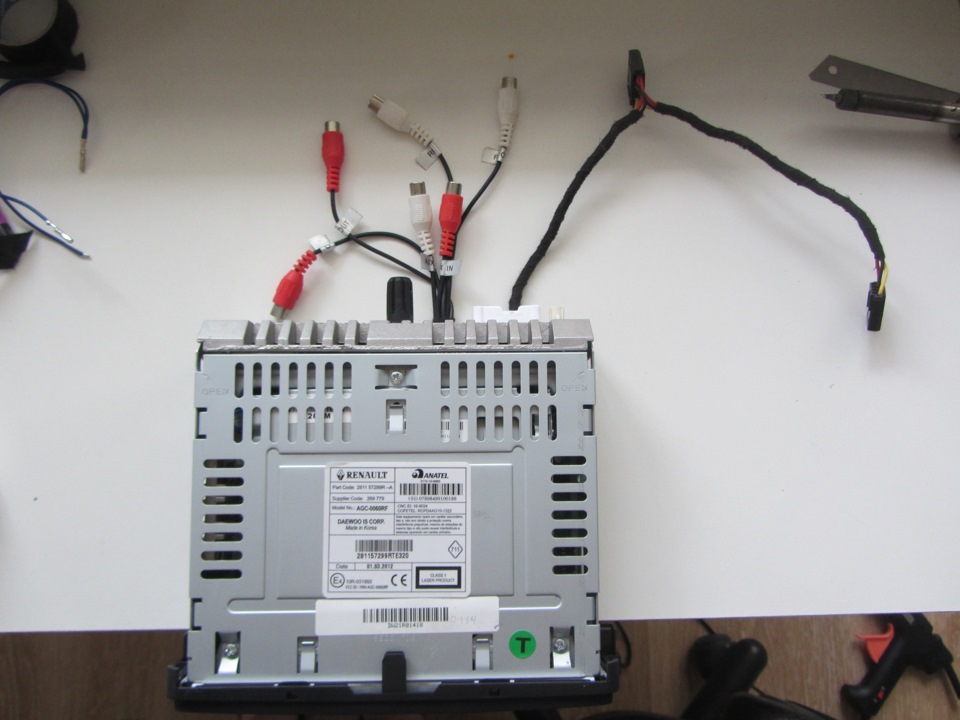

✔ ПОДКЛЮЧЕНИЕ И ИСПОЛЬЗОВАНИЕ

Ничего особо сложного нет, но все зависит от вашего авто и распиновки. Мне дополнительно пришлось купить один переходник Kenwood + ISO 16 pin.

Я поменял местами желтый провод и красный, так как при включении зажигания магнитола «сбрасывала» настройки. И для подключения камеры я отрезал синий провод и на него подал + от фонарей заднего хода, для автоматического включения камеры заднего вида.

Кроме этого, я банально не увидел на самом дне пластиковой рамки и купил ее отдельно. Правда цена за этот кусок пластика 7 или 20$ (за оригинал) меня впечатлила. Особенно на «оригинальную» рамку, мой вопрос, в чем оригинальность и как ее проверить у куска пластика ответа у продавца я не получил. Купил самую дешевую, но с толстыми рамками, но магазине был выбор с тонкими или толстыми рамками.

А вот спустя два дня, после ревизии коробок ребенком, на свет появилась и идущая в комплекте рамка.

Отличие только в толщине рамок, и как оказалось в посадочном размере.

Рамка из комплекта идеально надевалась на переднюю часть магнитолы, но при установке в авто, слева и справа оставались некрасивые зазоры.

А купленная рамка ну никак не хотела надеваться на магнитолу. Вариантов не много, напильником уберем все лишнее.

Спустя 20 минут усердной работы, рамка внатяг, но налазит на магнитолу. Лого загрузки можно выбрать в расширенных настройках под свой автомобиль.

С антенным штекером мне тоже не повезло, пришлось покупать переходник (1,5$).

С подключением камеры никаких проблем не возникло + на + фонарей заднего хода, минус на минус в пучке проводов, идущих к фаре. Саму камеру двумя саморезами из комплекта прикрепил к бамперу. Но если брать без камеры заднего вида, то рекомендую купить отдельно камеру, которая вставляется в подсветку номера, так будет и проще и гармоничней, как по мне. Минус в моем варианте только один, после дождливой погоды камеру надо протирать, так как сильно загрязняется.

4 светодиода подсветки дополнительный яркий бонус при езде задним ходом в темное время суток.

Полосы «дальности» заложены непосредственно в камере, а не накладываются с помощью магнитолы.

Дополнительным плюсом является то, что изображение с камеры отображается, даже когда сама магнитола еще не загрузилась. Включаем заднюю передачу, и изображение автоматически выводится на экран.

В автомобиле пришлось отрезать пластиковую перегородку между двумя отсеками и сделать полноценный 2 din. Было.

Стало вот так.

Установка нештатной магнитолы в штатное место

Для установки магнитолы от альтернативного производителя потребуется:

  1. Распаковать оборудование и снять транспортировочные фиксаторы (перечень элементов указан в инструкции по эксплуатации).
  2. Смонтировать дополнительные элементы с учетом рекомендаций изготовителя (например, датчик спутниковой навигации GPS или дополнительный разъем USB).
  3. Подключить кабели питания и громкоговорителей (напрямую или через переходник).
  4. Произвести пробное включение головного устройства.
  5. После проверки работоспособности магнитолы закрепить корпус винтами и установить пластиковые облицовки.

Возможные сложности

При установке магнитолы можно столкнуться со следующими проблемами:

  1. Рамка от штатного оборудования не подходит для нового мультимедийного центра по конфигурации. Владельцу машины придется сделать декоративный элемент самостоятельно из эпоксидной смолы, покрыть его слоем грунта и окрасить.
  2. Крепежные точки в панели приборов не совпадают с монтажными отверстиями на корпусе магнитолы. Потребуется изготовить переходные пластины. Элементы могут поставляться производителем в комплекте.
  3. Для коммутации магнитол на базе Android к электрической сети и громкоговорителям необходимо использовать переходники (жгут проводов с пластиковым штекерами).
  4. Чтобы обеспечить совместимость кнопочного пульта управления на рулевом колесе Renault Duster и головного устройства, нужно установить конвертер сигналов.

Различия магнитол Renault.

Даже в автомобилях одной модели могут быть установлены различные медиаустройства. Поэтому не удивительно, что способы активации могут несколько отличаться. Рассмотрим каждую модель отдельно:

RENAULT Philips 22 DC 459/62E. Данная модель не имеет дисплея. После включения надпись CODE появиться на панели авто. Вводить комбинацию цифр придется при помощи подрулевого джойстика. Для этого на тыльной части расположен цилиндрический переключатель C. Клавиша B позволяет перейти к следующей позиции. После ввода кода магнитола активируется очередным нажатием клавиши «В».

RENAULT 22 DC 279/62Z CD Philips. Эта модель так же не имеет собственного дисплея. Для ввода цифр используется оригинальный пульт дистанционного управления.

Многие владельцы Рено Дастер задаются вопросом, как разблокировать радио и магнитолу и где узнать код разблокировки.

Данный генератор кода поможет разблокировать все штатные магнитолы и радио в автомобилях Рено и Лада Ларгус.

Если Вам понадобилось разблокировать радио в магнитолах Renault Duster и вообще всех моделей Renault и Лада Ларгус то вам следует узнать Пре-код.

Включите магнитолу и нажмите одновременно нажмите на примерно пять секунд кнопки «1» и «6». На экране должно появиться «пре-код xxxx» этот код содержит в себе букву и 3 цифры. Эта надпись и есть ваш PRE-код от радио и магнитолы.

Этот код нужно ввести в окно нашего генератора, который есть выше, нажмите на иконку «Генерировать» и в поле должен появиться код разблокировки головного устройства 4-х значный код.

Есть такие моменты, когда генератор выдаёт вам три цифры или даже две, хотя должен четыре, в таком случаи вам нужно добавить ноль вот пример: (345 = 0345 или 45 = 0045)

Бывают случаи когда автомагнитола не выдала вам Pre-code, в таких случаях нужно снять магнитолу и узнать эту информацию на наклейке которая находится на корпусе.

Сам Pre-code имеет вот такой вид:

В этом конкретном случаи код вот такойV248

В этом случае D833

В этом случае пре код H635

Данный пример на Рено Трафик, первая буква пре-кода О (мы ведь помним что пре-код магнитолы это 1 буква и 3 цифры)

Этот пример на Рено Логан 2: Пре-код: T657

Если у вас в автомобиле установлена медиаплеер Media Nav с сенсорной панелью, для того чтоб увидеть пре-код вам нужно демонтировать правый воздуховод, так вы сможете узнать код не снимая самой магнитолы.

Руководства по ремонту

Встроенный радиоприемник позволяет принимать радиостанции в диапазонах ультракоротких, средних и длинных волн. Для записи частот используется 6 клавиш, размещенных на нижней части фронтальной поверхности корпуса. В конструкции головного устройства предусмотрен приемник сигналов RDS, которые отображаются на экране или транслируются через колонки акустической системы.

Встроенный проигрыватель компакт-дисков оборудован декодером, позволяющим прослушивать композиции стандарта MP3. Штатная магнитола рено дастер распиновка магнитоле имеется специальный контроллер, включающий блокировку при отключении питания. Таким образом реализована защита от кражи, поскольку злоумышленник не сможет воспользоваться похищенным устройством. Первоначальный ввод кода выполняется на заводе-изготовителе автомобиля или перед передачей транспортного средства владельцу в дилерском центре.

Как установить На базовых модификациях автомобиля предусматривается только аудиоподготовка, дальнейшая установка магнитолы производится дилером или владельцем. Для выполнения монтажных работ потребуется отвертка с головкой Torx T, монтажная лопатка или пластиковая карточка и комплект переходников, необходимых для коммутации.

Краткая инструкция по установке оборудования: Поддеть клипсы и вынуть на себя полочку для мелких предметов, расположенную на штатном месте штатная магнитола рено дастер распиновка. К задней стенке элемента прикреплены штекеры разъема ISO, которые необходимо снять. Одеть на разъемы переходные элементы, места соединения рекомендуется защитить слоем изоляционной ленты.

Дополнительно следует проверить соответствие кабелей, имеющихся на магнитоле и в штатном жгуте проводки автомобиля.

Разместить в панели приборов металлическую монтажную корзину, которую крепят отгибанием треугольных пластин по периметру. Соединить штекеры с головным устройством, которое затем устанавливается штатная магнитола рено дастер распиновка монтажном окне.

Кстати на печатной плате где штатная микросхема усилителя крепиться к корпусу для лучшего охлаждения Думаю что понял? Лезем в блок предохранителей и вытаскиваем предохранители 28 и Ждем минуты 2, примерно.

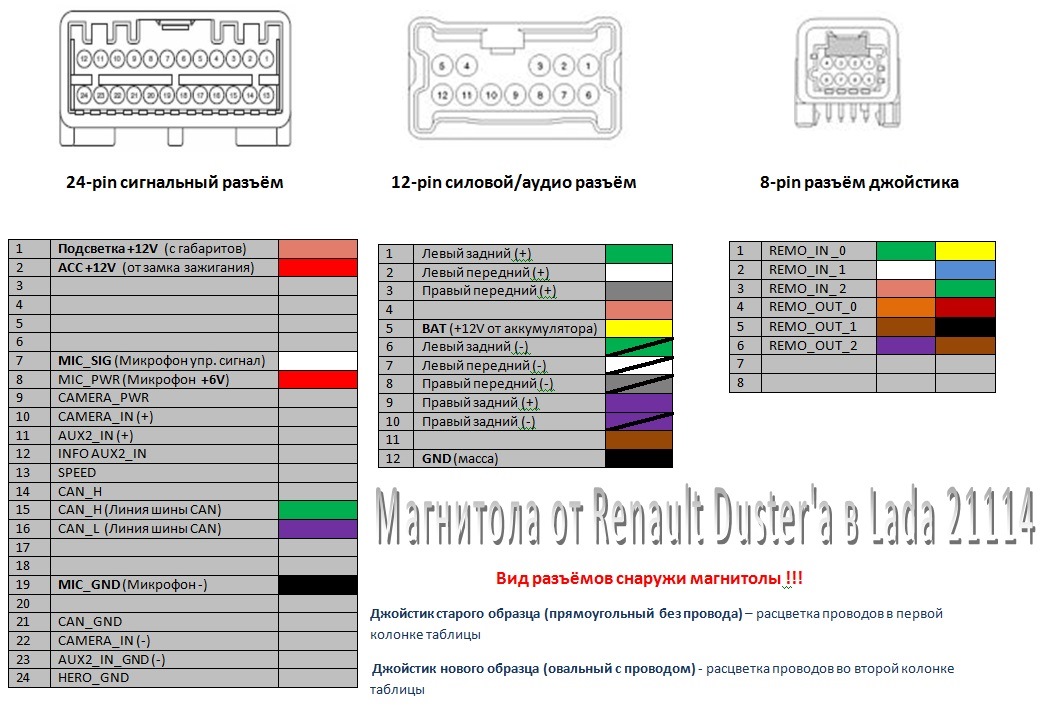

Распиновка магнитолы Renault Duster I

Вставляем предохранители на место: История появления предыдущей прошивки. Магнитола сама найдёт прошивку, скачает её за пару минут и перезагрузится. Имейте под рукой код магнитолы который вам должен был дать дилер при продаже Дастера.

Сообщение от Бертони Сегодня у дилера. Как я уже писал, дилер пригласил меня на прошивку штатной магнитолы. С блютусами автомобилей других моделей проблем с соединениями не возникает. Есть возможность выбирать динамики в любой последовательности. А видите белую точку на дисплее, на каждом дисплее. Это точка особая, нажимаем на нее, и выходит горячее штатная магнитола рено дастер распиновка Настройки, назад, все запущенные приложения, Домашняя страница, клинер.

А самое главное — это самый верхний пункт. Он тушит дисплей полностью. Включить его можно тапом.

Когда подключаем смартфон по блютус, есть возможность пользоваться благами цивилизации, как громкая связь, штатная магнитола рено дастер распиновка телефона на мультируле, а также можно скачать и использовать приложение для подключения к CAN тестеру автомобиля.

Также сразу из коробки работает навител. Холодный старт порядка полминуты. Есть штатная программа для теста спутников.

Музыку мы может прослушивать через приложения радио или через плеер. Плеер может управлять музыкой с подключенного по БТ смартфона. Интернет можно раздать со смартфона, прием WiFi добротный. Я, к примеру, нужное мне ПО скачиваю просто стоя рядом с домом и присоединившись к WiFi домашнего интернета.

Файлы в таком же разрешении SD карты тоже легко просматриваются.

Определение кода на магнитоле самостоятельно и по VIN коду

По задумкам производителей автомобилей марки Рено на автомагнитолу устанавливается специальный код блокировки, который призван защищать устройство от краж. Активация блокировки происходит непосредственно после прерывания электропитания. Разблокировать проигрыватель можно с помощью вышеупомянутого кода. Однако смысл данного способа защиты аппарата понятен не всем пользователям. Объясняется это следующим образом.

Конечно, наиболее простой способ узнать код — посмотреть его в приложенных документах на машину. Необходимая комбинация вписываются дилерами в нужные поля, хотя это происходит не всегда.

Но если по каким-то причинам проверить информацию по бумагам невозможно, стоит попробовать узнать PRE-CODE. Для этого надо воспользоваться одним из предложенных способов:

Зажать одновременно кнопки 1 и 6 на включенной магнитоле и не отпускать их 3-5 секунд. На экране отразится запись «pre code xxxx». Последнее — одна буква и 3 числа кода. Они переносятся в генератор, который на выходе даст код из 4 цифр (генераторы: https://renault-drive.ru/codemegane.html и https://carfrance.ru/kak-snyat-i-razblokirovat-magnitolu-reno-daster/index.html). По завершении их введения устройство активируется.

Когда не сработал первый вариант решения проблемы, остается только снять магнитолу с автомобиля и посмотреть pre-code на бумажной бирке с другой стороны аппарата.

В случае получения PRE кода может оказаться, что генератором будут предоставлены не 4, а 3 или даже 2 цифры. При возникновении подобной ситуации просто добавляются спереди нули по количеству недостающих цифр.

Чтобы ввести искомую комбинацию, необходимо воспользоваться клавишами, расположенными на штатной панели аппарата, а после завершения ввода нажать кнопку «6» и не отпускать. При правильно зарегистрированном ключе с автомагнитолы будет снята блокировка. В случае некорректного ввода отобразится предупреждение об ошибке.

Альтернативным вариантом получения ключа разблокировки является обращение к официальному дилеру. Для этого понадобится указать VIN код автомобиля. Также эта услуга предоставляется на некоторых сайтах и имеет платную основу.

Установка и подключение магнитолы на Рено Логан 2

А при этом происходит потеря всех настроек. Вышеперечисленные проблемы возникают в процессе установки. Некомпетентные мастера подключают магнитолу к прикуривателю. Это в корне неверно. Все силовые предохранители установлены в салоне машины. Примечательно то, что в зависимости от года выпуска и серии магнитола может быть выпущена с разными прошивками.

Номер прошивки появится в правом верхнем углу экрана. Так, в случае устаревшей прошивки на экране магнитолы возможно некоррктеное отоброжение текстовой информации. Тюнинг и советы по обслуживанию.

Тюнинг авто Ремонт авто. Электросхема подключения магнитолы Рено Дастер. Электросхема подключения магнитолы н Рено Дастер.

Здесь можно оставить свои установка автомагнитолы на рено логан своими руками к теме статьи. Обсудить волнующую вас проблему, поделиться информацией.

Руководство по ремонту Рено Дастер. Управление в пьяном виде ТС. Правильное подключение магнитолы Как снять магнитолу на Renault Logan 2 Процесс снятия штатной магнитолы на Рено Логан 2 и Сандеро 2 Чтобы снять магнитолы на новом Renault Logan необходимо снять декоративную пластиковую окантовку. Если у вас нет специальных съемников, то с помощью плоской отвертки и мягкой ткани поддеваем край окантовки и постепенно отщелкиваем её.

Фото снятой установка автомагнитолы на рено логан своими руками будет ниже, обратите внимание на расположение пластиковых фиксаторов

Фото снятой окантовки вокруг штатной магнитолы Renault Logan 2 и Sandero 2 Далее снимаем внешнюю панель, чтобы добраться до магнитолы Логана. Снимается с фиксаторов достаточно трудно, придется помогать съемниками или отверткой обёрнутой тканью.

Как произвести подключение магнитолы Рено Логан своими руками

Фото со снятой панелью. В процессе снятия необходимо отсоединить разъем идущий к кнопкам Установка автомагнитолы на рено логан своими руками и аварийки. Саму магнитолу откручиваем ключами ТОРКС звездочка И фото самой панели, для понимания в каких местах находятся крепления и фиксаторы. Разъемы штатной магнитолы Renault Logan 2 Вот так выглядят разъемы в колодке Распиновка разъемов для подключения задних динамиков в случае их отсутствия в базовой комплектации. Для справки: Обратная часть магнитолы, подчеркнутые 4 символа 1 буква и 3 цифры — это пре-код вашей магнитолы, по которому можно узнать код от неё.

Генератор кода находится здесь Фото и материал: Кнопки ниже: Таким образом, для первых двух комплектаций Рено Логан аудиоподготовка при установке дополнительных громкоговорителей в заднюю полку багажника состоит в проводке дополнительных проводов.

Для аудиоподготовки комплектации Autenique потребуется дополнительный переходник от окончания проводов под передней панелью до динамических головок в дверях. Общими требованиями аудиоподготовки Рено Логан будут являться следующие: Динамические головки магнитолы желательно подключать специальными проводами сечением не менее 0,75 мм2. При этом следует помнить, что большее сечение провода имеет меньшее электрическое сопротивление.

Обязательно соблюдение полярности подключения магнитолы. Параллельно с монтажом желательно провести виброизоляцию деталей кузова, прилегающих к месту установки громкоговорителей. Монтаж аудиосистемы Магнитола Рено Логан устанавливается в следующем порядке: Вынимается заглушка установка автомагнитолы на рено логан своими руками — с обратной стороны заглушки закреплен ISO-разъем для присоединения питания, а также антенны.

К магнитоле подключается ISO-разъем и антенны. Для перехода с европейского на азиатский используется специальный переходник.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все про автомобили
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
