Подобрать радиатор печки по размерам

Какой кран отопителя выбрать

Керамический краник фирмы ЯВВА — по мнению большинства самый качественный.

Для моделей ВАЗ-2113-2114-15 подходит единый кран от 2108. С конвейера автомобиль оснащен далеко не самой качественной запчастью, поскольку мембранный краник полностью пластмассовый. Правда и аналоги не далеко ушли. Так что мнения многих автомастеров, по поводу какой кран печки выбрать для ВАЗ 2114 и других моделей «Самар», расходятся. Одни уверяют что не стоит переплачивать и достаточно купить обычный пластмассовый. Другие, что все же керамический способен проходить чуть дольше 50 тыс. км (приблизительно такой ресурс стандартного отопительного крана) и если нет возможности установить шаровый, то лучше уж его. А третьи, и вовсе советуют переделать систему, дабы вынести все это дело под капот, а там поставить обычный водопроводный кран, чтоб забыть о проблеме течи навсегда. Поэтому, посмотрим, что нам предлагают производители, какая цена на кран отопителя, и решим, какой лучше на вашу «четырку» выбрать краник.

Ремонт радиатора охлаждения двигателя своими руками

Устранение неисправностей разделяют на этапы, в том числе демонтаж узла, восстановление его внешнего вида и внутреннего состояния, непосредственный ремонт, установка на штатное место со стандартной проверкой работоспособности.

Подготовка к ремонту

Подготовительные мероприятия представлены следующим:

Автомобиль устанавливают на ровной площадке под навесом или в гараже. Попадание внутрь охладительной системы пыли или природных осадков спровоцируют последующие неисправности.
Отключают электрическое питание, сняв «минусовую» клемму с аккумуляторной батареи.
Под днище устанавливают емкость и сливают ОЖ через краны блока цилиндров и радиатора. Если конструкцией не предусмотрены – потребуется снятие нижнего патрубка.
На разъемах отключают провода вентилятора и датчика температуры, отсоединяют патрубки.
Откручивают болты, предупреждая нарушения резьбы. Понадобятся ключи с размером головки подходящего размера. Снимают радиатор. Монтаж после ремонта производят в обратной последовательности. Охлаждающую жидкость лучше поменять на новую.

Промывка снаружи и внутри

Для того чтобы провести точную диагностику повреждений проводят наружную и чистку внутренних каналов. Для этого понадобиться источник воды под давлением или воздушный компрессор. Порядок работ представлен:

вводной и выводящий жидкость патрубки, а также посадочное место датчика температуры, глушат пробками;
жесткой щеткой под струей воды отчищают от внешних загрязнений;
для устранения внутренних отложений и грязи используют сертифицированную чистящую жидкость, залив ее внутрь радиатора на время, указанное производителем;
сливают химический состав, полость промывают проточной водой.

После проведения чистки делают диагностику повреждений и проверяют качество соединений элементов конструкции.

Ремонт сотовой части

При выявлении механических повреждений сот возможны следующие варианты устранения неисправностей:

Микроскопичные повреждения удаляют с помощью технологии применения эпоксидного клея или «холодной сварки».
Тонкие трещины достаточно зачистить от окиси, обезжирить и пропаять. Для работы используют мощный электрический паяльник или разогреваемый газовой горелкой

Необходимо проявить особую осторожность при работе у основания соты – высокая температура может спровоцировать распайку конструкции.
При значительных повреждениях сотовую трубки часть вырезают, а оставшиеся концы загибают и пропаивают. Если удалены 1-2 соты, КПД радиатора не уменьшится.

Сборные радиаторы

Неисправности этого вида изделий, как правило, не касаются сотовой части. Из строя выходят уплотнительные резиновые прокладки, используемые в процессе закрепления трубок вальцовкой. При условии использования качественного антифриза срок службы прокладок в узлах западных производителей представлен 10 – 16 годами, отечественных моделях не превышает 11 лет, а экземплярах восточных производителей не прогнозируемый.

Ввиду дороговизны специальных припоев для пайки и кропотливости работы, специалисты ремонтируют преимущественно иностранные изделия, чинить радиатор, например, на «жигулях» просто нецелесообразно.

Цельнопаянные радиаторы

Поскольку цельнопаянные варианты узлов охлаждения не устанавливают на автомобили бюджетного сегмента, относятся к категории дорогих, их ремонт себя всегда оправдывает

Специалисты при самостоятельном ремонте акцентируют внимание на следующем:

сложности пайки угловых пакетов трубок – разница толщина металла не затрудняет равное прогревание стыкуемых поверхностей;
проведение работ с особой осторожностью в местах прилегания металла к пластиковым бачкам – неаккуратное использование паяльника приведет к дополнительным повреждениям;
целесообразности нарушения целостности вальцовки бачков, а если такая необходимость безусловна, то подсоединение производить на фотополимеры.

При всей сложности работ, новый радиатор будет стоить гораздо дороже расходов на приобретение материалов для ремонта и потраченного времени, чтобы аккуратно запаять повреждения.

Плюсы алюминиевого радиатора

Чтобы выяснить, какой лучше радиатор отопителя ставить на семерку, проведем сравнительную характеристику. Для этого нужно выяснить все достоинства и недостатки двух видов теплообменников печки. Для начала разберемся, какие плюсы и минусы есть у алюминиевых агрегатов, которые с завода установлены на классику.

К достоинствам алюминиевых устройств относятся такие факторы:

Стоимость — это одно из основных достоинств таких устройств, так как именно из-за низкой цены многие выбирают модели из сплава алюминия. Разница в цене между медными (латунными) и алюминиевыми устройствами может достигать двух раз.
Большой выбор — эти модели являются более популярными, несмотря на некоторые их недостатки. Причиной этой популярности является их цена, однако часто приходится убеждаться в том, что лучше купить медный агрегат для печки.

Из достоинств еще нужно отметить теплоотдачу, однако практика показывает, что показатели отдачи тепла значительно уступают латунным устройствам. Для семерки производители не выпускают трехрядные теплообменники из алюминия, что собственно и становится причиной малой теплоотдачи. Выпускают только двухрядные.

Минусы

Перед тем, как покупать медные радиаторы отопителя на семерку, нужно выяснить недостатки алюминиевых агрегатов. К таковым относятся:

Теплопроводность — показатели проводимости тепла у рассматриваемых моделей низкие, поэтому если владелец желает не знать проблем с прогревом салона, то теплообменники из сплава алюминия покупать не стоит.
Непригодность к ремонту — некоторые умельцы при повреждении устройства пытаются его запаять, однако пайка алюминия может стоить почти как новый радиатор. Если учитывать сложности его замены, то при протечке алюминиевого теплообменника печки на семерке, лучше сразу его заменить на новый.
Коррозионное воздействие — еще сплав алюминия неустойчив к формированию ржавчины, поэтому не исключено, что прослужит устройство не долго, если в систему попадает вода.

Наличие такого количество недостатков приводит к тому, что владельцы семерок все больше склоняются к переходу на латунные агрегаты. Однако не стоит торопиться, и для начала выясним все преимущества и недостатки главных конкурентов.

Плюсы медных радиаторов печки

Теперь выясним, чем медный радиатор печки лучше алюминиевого. К достоинствам этих агрегатов относятся:

Тепловая проводимость — даже если учитывать тот факт, что медные только называются такими, так как в их составе латуни гораздо больше чем меди, они имеют высокие показатели теплопроводности. Именно этот показатель является основополагающим при выборе теплообменника, от которого можно получить больше тепла для обогрева салона.
Простота ремонта — при малейших механических повреждениях их можно отремонтировать в домашних условиях. Причем после проведения спаечных работ, агрегат может прослужить большой промежуток времени (что также зависит от качества выполнения спайки).
Весь радиатор целиком изготавливается из без применения пластмассы. Не только пластины изготавливают из меди, а точнее сплава латуни, но еще и сам корпус также делается из аналогичного материала. Это большое преимущество, ведь за счет такой конструкции, повышаются эксплуатационные параметры.
Производятся трехрядные варианты радиаторов. Это дает больше тепла в салон.

Назначение и конструкция

Побочное явление от работающего мотора – тепло, которое поступает в салон. Выделяемая внутренняя энергия – производное от сгорания горючего и трения деталей. Чтобы отводить тепловую энергию от сильно разогретых узлов, у силовой установки предусмотрено охлаждение. Составной элемент последней – отопление внутри кузова. В итоге – от силы нагрева силовой установки и зависит количество тепловой энергии в салоне. Нагретый антифриз поступает в теплообменник, а вентилятор, пропуская воздух через него, рассеивает энергию внутри кузова.

Для регулировки температурных значений воздушных масс, выходящих из аэродинамических устройств, предусмотрен кран. Он находится на подводящей линии между силовой установкой и системой обогрева. Механизм представлен обычной запорной арматурой с различными сервоприводами. Совокупность механизмов помогает отрегулировать объём антифриза, проходящим через обогреватель.

При увеличении температурных значений на приборной панели механизм открывается, а его закрытие говорит об уменьшении параметра. Нормальное функционирование крана влияет на общую работу печки. Сбои, когда арматура не полностью открывает проход для антифриза, приводят к тому, что внутри кузова ощущается холод, окна в морозную погоду не оттаивают – ехать небезопасно.

Значения на уличном термометре тоже играет роль. Если печка функционирует без сбоев, зимой он будет работать хуже, чем весной. В холодную погоду антифриз недостаточно прогревается, из-за этого обогрев ухудшается. Влияет на количество выделяемого тепла и термостат: если он работает некорректно, то независимо от элемента, из аэродинамических устройств будет идти холодный поток воздуха. Перед заменой теплообменника проверяют все узлы системы отопления.

Элемент отопителя имеет много общего со «старшим братом» из охладительной установки. И задачи у них похожи, только большой отдаёт тепло в атмосферу, а малый – внутрь кузова. Конструкционно у обоих есть два бачка, которые соединены трубками. При помощи пайки к ним прикреплены пластины, увеличивающие территорию охлаждения (чем больше деталь, тем значительнее отдача тепла).

При покупке на этот нюанс обращают внимание – количество пластин. Если поставить теплообменники рядом, можно визуально определить характеристику по плотности теплоотводящих поверхностей

К одному из бачков прикреплены патрубки входа и выхода антифриза. На ряде моделей конструкторы при разработке предусмотрели зоны для монтажа к авто.

Внимание! У какого теплообменника плотность больше, у того и отдача энергии выше

ВЫБОР

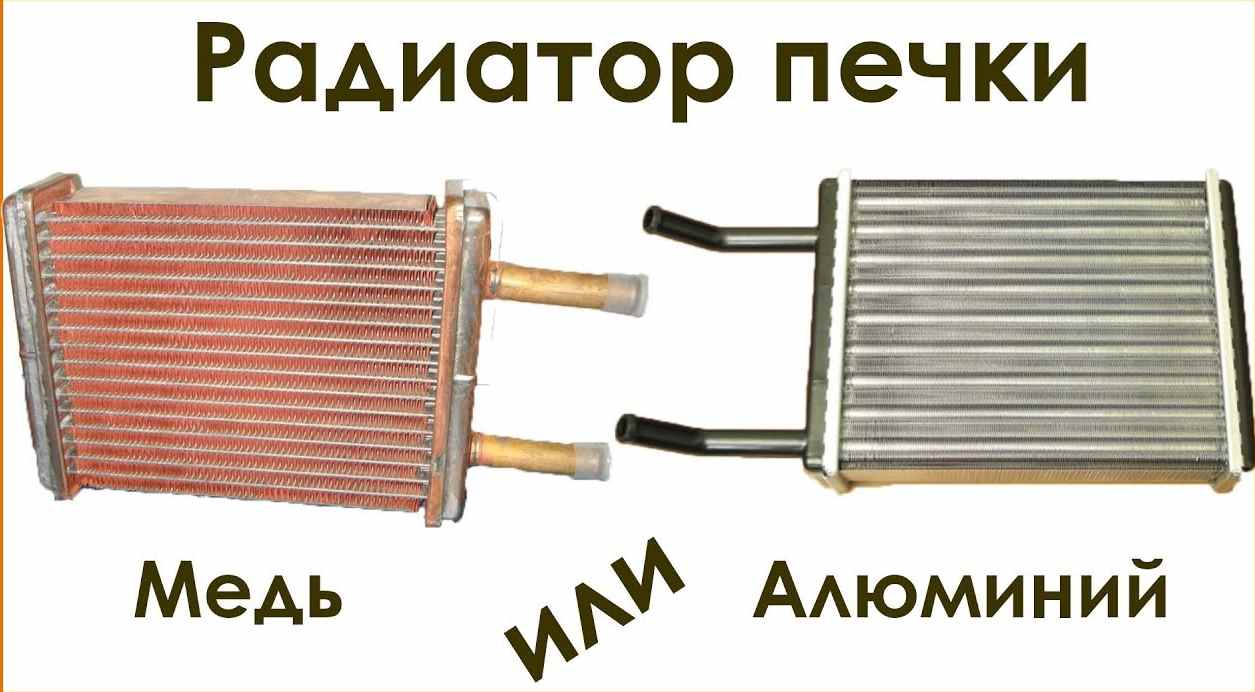

Так какой радиатор печки лучше, медный или алюминиевый на ВАЗ 2114? Рассмотрим недостатки каждого материала изготовления.

Медь или алюминий?

Что можно сказать про алюминиевый радиатор печки? Алюминий обладает хорошей теплопроводностью, и поэтому довольно быстро нагревается. Правда, и остывает он тоже практически сразу. Поэтому при выключении двигателя в салоне 2114 через некоторое время станет холодно.

Целиковый (или сборный) РП в качестве теплообменника имеет пластины, а внутри их находятся трубки, по которым протекает охлаждающая жидкость. Бачки у детали пластмассовые. Такая конструкция наиболее дешевая, но и теплоотдача невелика. Подобные запчасти являются продукцией неоригинального производителя. В несборном радиаторе теплоотводящим элементом служит гофрированная лента. Бачки изделия паяные и чаще сделаны из металла. Но пайка заводская, и кустарным методом заделать течь в алюминии очень проблематично.

Преимущества алюминиевых изделий:

Высокая теплопроводность и, как следствие, быстрый нагрев;
Относительно низкая цена, особенно у сборных конструкций;
Достаточная ширина отводных каналов;
Небольшой вес и значительная жесткость.

Хороший обогрев салона на любых оборотах дает оригинальный радиатор печки, а вот на неоригинальный товар очень часто жалуются автовладельцы. Но последнее время продукция ДААЗ не всегда бывает на прилавках автомагазинов, и поэтому хозяевам ВАЗ 2108-2115 приходится довольствоваться тем, что есть в наличии. К недостаткам алюминиевых деталей относится:

Недостаточно длительный срок службы;
Низкая ремонтопригодность;
При использовании воды в качестве охлаждения алюминий подвержен коррозии.

Медный радиатор печки по типу изготовления очень похож на алюминиевый тип несборной конструкции. Медь обладает хорошей теплоотдачей, и поэтому изготовленные из нее детали лучше нагревают окружающее пространство (не путать теплопроводность с теплоотдачей – это разные понятия!). Но все портит мягкость медного материала – отводные каналы приходится делать уже и расстояние между трубками больше. Бачки такого РП усиливают латунью.

Преимущества медного радиатора:

Высокая теплоотдача, нагрев более качественный, чем у алюминия, дольше сохраняется тепло;
Высокая ремонтопригодность, медь легко запаять;
Более долгий срок службы.

Недостатки:

Высокая стоимость, медные изделия на 30-100% дороже алюминиевых;
Долгий прогрев, салон в автомобиле нагревается не сразу;
На холостых оборотах двигателя из-за узких трубок салон машины плохо прогревается:
Низкое качество изготовления.

Срок службы алюминиевого радиатора печки в среднем составляет не менее трех лет, медный элемент отопительной системы намного долговечнее, может прослужить и десятилетие. Но нужно ли такое преимущество – машину можно за это время не один раз поменять.

Прежде, чем поменять радиатор отопителя на ВАЗ 2114, нужно взвесить все преимущества и недостатки обоих типов и сделать свой выбор. Последнее время все меньше остается поклонников медных печных систем отопления, алюминиевые детали практичнее, а невысокая стоимость их не так заметно ударяет по карману.

Почему радиаторы ломаются

Система охлаждения двигателя и так довольно капризна, а ей ещё приходится выполнять свои функции порой при не совсем благоприятных факторах. Температура в ней способна достигать 120 градусов, а давление – 2 кг на кв. см, причём эти параметры меняются довольно быстро.

Следует отметить, что при обнаружении неполадок, касающихся отвода от мотора тепловой энергии, было бы преждевременно сразу винить в этом радиатор. Система охлаждения устроена довольно-таки непросто, и слабых звеньев у неё хватает. Но коль уж радиатор дал течь, то причиной тому нередко становится чрезмерное давление в системе.

В данном случае не рекомендуется любительская починка, например, в виде заделывания подручными материалами, поскольку без требуемой обработки повреждённого места протечка начнётся снова. Да и для сварки гаражные условия – не самые лучшие.

Вообще, протечка является одним из наиболее распространённых неисправностей радиатора. При серьёзной пробоине и скоротечном утекании охладителя рекомендуется немедленно вызвать техническую помощь. При небольшой утечке можно залить в агрегат дистводу и отвезти машину на СТО.

Высокая температура патрубков как на верхней, так и на нижней стороне говорит о том, что антифриз стал плохо отдавать тепло. А значит, нужно снаружи очистить радиатор от мусора.

Если, наоборот, радиатор холоден и сверху, и снизу, то это признак того, что загрязнённые трубки не дают горячей жидкости перетекать по маршруту и полноценно охлаждать двигатель.

Неисправной крышке расширительного бачка с расположенным на ней клапаном можно подобрать замену, или попытаться их отремонтировать, например, усилив пружины.

Радиатор может выйти из строя и вследствие ДТП, при котором наиболее уязвимыми местами автомобиля, как правило, являются передняя и боковая его части. В случае фронтального повреждения, автовладельцу с большой вероятностью придётся ставить не только новые бампер с фарами, но и другой радиатор.

Итак, в основном к поломке радиатора приводят:

дорожно-транспортное происшествие;
механические воздействия – например, от дорожных камней;
замерзание охладителя;
внутреннее загрязнение трубок радиатора;
разуплотнение в местах стыка металлических и пластиковых элементов;
старение металла.

При менее печальном исходе доведённый до точки кипения антифриз создаёт газовые пузыри, препятствующие его движению. Эта проблема исправляется проще, так как не требуется ремонт самого мотора.

Что установить?

Марка Пекар

Используемые для ВАЗ 2110 радиаторы отопления принято делить на два типа:

Старого образца;
Нового образца.

До осени 2003 года на «десятую» модель устанавливали старые радиаторы, а затем начали предлагаться машины уже с новыми агрегатами. Разница между ними практически отсутствует, а вот ремонт отличается подходом и сложностью.

Помимо стандартного алюминиевого радиатора, на ВАЗ 2110 отлично подойдет медный аналог. Такой агрегат имеет меньшее количество ребер, зато характеризуется более эффективной теплоотдачей. От этого печка будет значительно лучше работать. Единственный недостаток медного радиатора — его стоимость. Идеальный с точки зрения установки именно на ВАЗ 2110 медный двухрядный радиатор, имеющий маркировку 2110-8101060, обойдется вам до 2000 рублей.

Если такие деньги тратить вы не хотите, но желаете получить эффективное устройство с высокими показателями качества, тогда выбирайте модель ДААЗ. Этот радиатор выполнен из алюминия, хорошо работает, а цена не превышает 1000 рублей.

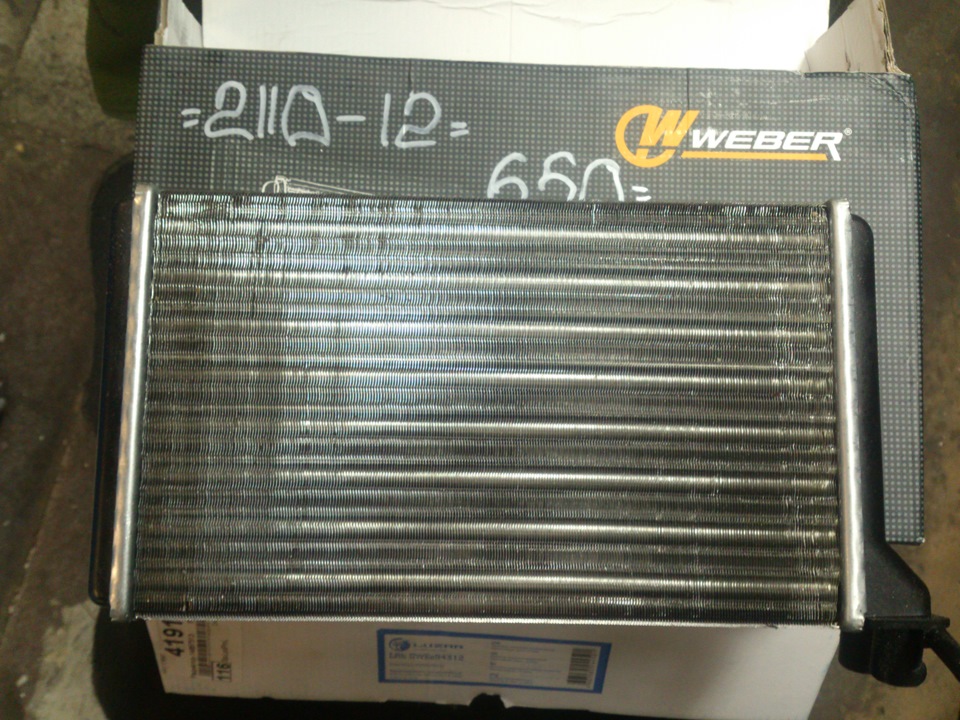

Когда и какой радиатор печки ставили на ВАЗ-2110

До середины 2003 года на все десятое семейство ВАЗ устанавливали алюминиевые радиаторы ДААЗ с каталожным номером 2110-8101050.
После 2003 года на 2110 начали устанавливать радиаторы усовершенствованной конструкции. Его артикул — 2110-81010160-00.

Радиатор старого образца.

Радиатор нового образца.

Цены

Цена родного ДААЗовского радиатора не должна превышать тысячу рублей. Примерно за эти же деньги продадут радиаторы:

Лузар;
Kraft;
Pramo ЛРЗ;
Bautler;
Finord и ряд других производителей.

Все это алюминиевые теплообменники, поэтому цены на них не слишком высокие.

Алюминий или медь?

Медный радиатор обойдется дороже, но он того стоит.

Примерно вдвое дороже обойдётся хороший медный радиатор, но он того стоит: во-первых, теплоотдача меди выше, во-вторых, у медного радиатора высокая тепловая инерция (долго нагревается, зато медленно остывает), в-третьих, в случае повреждения, медный радиатор можно запросто реставрировать, почистить, заменить повреждённые элементы и это будет куда дешевле, чем менять радиатор печки на новый полностью.

А ещё медь практически не подвергается коррозии, если говорить в рамках срока эксплуатации автомобиля. Если мы определились с выбором, собираем инструмент, диагностируем систему отопления и меняем радиатор на ВАЗ-2110.

Конструкция радиаторов отопления от LUZAR

Радиаторы отопления LUZAR выпускаются трех типов:

Трубчато-пластинчатый, сборный, алюминиевый. Состоит из алюминиевых пластин, сквозь которые проходят алюминиевые трубки, внутри которых бежит охлаждающая жидкость. Бачки на таких радиаторах изготавливаются из пластика. Радиаторы отопителя такого типа используются для отопления салонов небольшого размера – в связи с ограниченной теплоотдачей; имеют наилучшую жесткость и малый вес, а также наименьшую цену.
Трубчато-ленточный, несборный (паяный), алюминиевый. Гофрированная алюминиевая лента в таком радиаторе находится между алюминиевыми плоскоовальными трубками. Бачки радиаторов данного типа могут изготавливаться как из пластика, так и из металла. Конструкция несборных (паяных) алюминиевых приборов является наиболее универсальной, позволяя создавать теплообменники с любыми заданными характеристиками. Алюминиевые радиаторы печки имеют малый вес и относительно высокую жесткость, а также оптимальные цены.
Трубчато-ленточный, несборный (паяный), медно-латунный. По конструкции очень близок к типу 2 – между медными плоскоовальными трубками расположены медные ленты, сложенные в виде «гармошки». При этом бачки на таких радиаторах отопления используются латунные – в целях повышения общей жесткости конструкции. Медные радиаторы отопления – благодаря высокой удельной теплоемкости меди – обладают отличными показателями теплоотдачи. Однако – в связи с высокой мягкостью меди – радиаторы отопления из этого металла вынуждено имеют узкую трубку и большой интервал (шаг) между трубками, что накладывает серьезные ограничения в максимальной эффективности. Также медные радиаторы печки имеют наиболее высокую стоимость и наименьшую жесткость на кручение, излом и внутреннее давление. В этой связи медные радиаторы отопителя являются «устаревшими» и постепенно выбывают из применения.

LUZAR: проверено временем и дорогами

Радиаторы LUZAR несколько раз удостаивались премии «Радиатор года». По нескольким причинам:

Наша продукция не уступает оригинальной в качестве и выносливости.
Часто именно наша продукция является «оригинальной».
Мы предоставляем гарантию в 2 года или 125 000 километров пробега.
Каждую модель проверяем на герметичность, несколько моделей каждой партии – на коррозию и вибростойкость.
Купить радиаторы печки можно всеми возможными способами (подробнее в разделе «Где купить?»)
Отвечаем на все вопросы клиентов открыто и быстро

Убедитесь в этом по телефону 8-800-555-8965.

Понял я, товарищи, одно. Писать записи надо днём, когда голова полна мыслей и свежа, как свежесорванный огурец.

Пусть эта запись станет окончанием эпопеи с ремонтом отопителя.

Помните, да? Что «перезагрузка» выкинула новый фортель. В виде потёкшего радиатора заднего отопителя. Это было позавчера.

А вчерашний день, прошел вот так.

Именно так. И целый день.

Сначала искали (с моим поставщиком з/ч) аналог штатного радиатора. Но поиски не увенчались успехом. Хитрые японцы сделали всё, чтоб я купил радиатор (LC74-61-D10) размером 140х180х30 за 28428 рублей (О!О) (аххаха, ну смешно же). Можно конечно было взять на разборе за 2000 рублей. Но это дня три-четыре из жизни.

Решение пришло неожиданно.

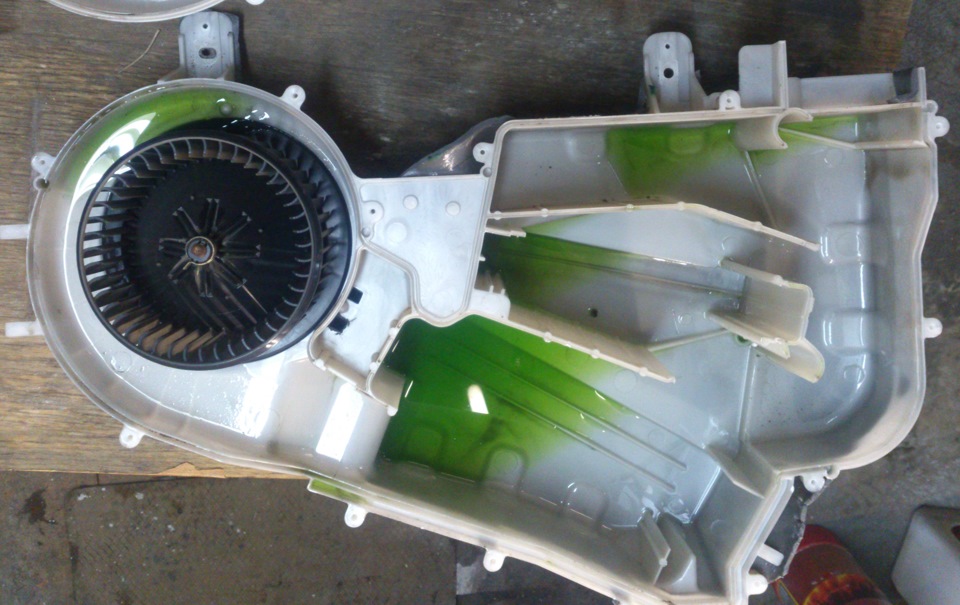

Ведь корпус отопителя имеет две секции для радиаторов.

Для отопителя и кондиционера. А так как «перезагрузка» сзади кондиционера не имеет (помните, да, комплектация «барабан»), то и ниша вторая свободна. А её размер 155х245х50. Что очень сильно увеличило круг поиска.

Я даже начал присматриваться ко всяким ВАЗовскоУАЗовским радиаторам. Но доверия они совсем не внушали, не смотря на мизерный ценник.

Да и чисто «в размер», так ничего и не нашлось.

Классификация радиаторов отопителя

В настоящее время широкое распространение получили несколько типов радиаторов, которые отличаются материалом изготовления, количеством и конфигурацией трубок, а также наличием или отсутствием некоторых дополнительных деталей.

Материал изготовления. Сегодня все радиаторы бывают либо медными, либо алюминиевыми. Медные радиаторы были исторически первыми, они появились очень давно, однако сегодня наблюдается тенденция к их вытеснению более современными алюминиевыми теплообменниками. Большое преимущество медных радиаторов — хорошая теплоотдача и простота ремонта в случае повреждения. Медь поддается пайке, поэтому радиатор из этого металла может быть отремонтирован даже после сильного повреждения. Однако медные радиаторы довольно дороги, что сегодня играет против них.

Алюминиевые радиаторы — это уже современное решение, которое с годами становится все более распространенным. Теплообменники из алюминия дешевле медных, они легкие и долговечные, да и по отношению к некоторым антифризам они показывают себя лучше. Однако алюминиевый радиатор в случае повреждения сложно и дорого ремонтировать, и иногда установка нового радиатора обходится дешевле ремонта старого.

Конструкция. Наиболее часто радиаторы имеют два исполнения — двухрядное и трехрядное. В двухрядных радиаторах трубки располагаются параллельно друг другу в два ряда, в трехрядных — в три ряда. Общий путь жидкости в двухрядных радиаторах меньше, чем в трехрядных, поэтому они обладают меньшей эффективностью. Однако трехрядные радиаторы за счет увеличенной толщины создают большее сопротивление потоку воздуха, чем двухрядные. Для каждого двигателя и автомобиля выбирается тот тип радиатора, который обеспечивает наилучшую отдачу тепла.

Профиль трубок. Трубки всех радиаторов могут иметь сечение одного из двух типов — круглое или прямоугольное. Круглые трубки просты в производстве, однако их использование не позволяет добиться большой площади поверхности при малом объеме. Кроме того, круглая трубка имеет и еще один недостаток, ухудшающий теплоотдачу: по ней движется ламинарный (гладкий, без завихрений) поток жидкости, который эффективно отдает тепло только из своих внешних слоев. Для улучшения теплоотдачи необходимо создать турбулентный поток (с завихрениями) — так за счет перемешивания потока тепло к стенкам трубки будет отдаваться от всего объема жидкости. Обычно для этого используются специальные спиральные вставки в трубки — турбулизаторы.

Плоские трубки хоть и более сложные в производстве, однако они решают сразу две проблемы — позволяют достичь большой площади поверхности радиатора при его малых габаритах, и без дополнительных устройств обеспечивают завихрение и перемешивание потока жидкости.
