Тормозная система лада калина схема с описанием

Замена задних тормозных колодок на калине

Добро пожаловать! Задние тормозные колодки – относятся к заднему механизму тормозов, в которой ещё входит очень множество деталей, а именно тормозной барабан, сами колодки, поршни которые эти колодки приводят в движение и т.д., по сути задние тормозные колодки дольше выходят из строя в отличие от передних, всё дело в том что при торможение весь груз машины смешается вперёд и задним колёсам поэтому и приходится просто немного подтормаживать и поэтому задние тормозные колодки выходят из строя намного реже чем передние.

Примечание! Для замены задних колодок, вам нужно будет взять с собой: Основной набор гаечных ключей, а так же отвёртку, ещё двумя монтажными лопатками запаситесь, молотком и пассатижами!

Где находятся задние тормозные колодки? Они находятся сзади как это уже понятно из заголовка, но так просто вы их увидеть не сможете потому что они находятся во внутренней части тормозного барабана и они кстати ещё и тормозят об него за счёт чего автомобиль и останавливается, поэтому если вы захотите увидеть тормозные колодки то вам нужно будет в первую очередь снять сам барабан и после чего вы увидите вот такую вот картину, на которой обе колодки указаны двумя стрелками:

Когда нужно менять задние тормозные колодки? Обычно когда что то происходит с колодками (Не важно задние или передние), то первое что вы должны будете услышать так это неприятный звук при торможении автомобиля, звук этот будет похож на трение металла об металл (Хотя и будет происходить трение металл об металл, потому что при износе колодок они начинают своим корпусом который у них выполнен из металла, соприкасаться с тормозным барабаном), а так же машина будет хуже тормозить если колодки придут в негодность. Примечание! Кроме всех вышеперечисленных проблем которые будут появляться на автомобиле из-за износа колодок, есть ещё пару нюансов которые вы должны знать, вот к примеру услышали вы этот самый неприятный звук при торможение полезете в автомобиль и замените колодки, но прежде чем сразу же их менять вы должны знать как их можно будет визуально определить на изношенность, для этого взгляните сперва на них и если будут найдены следы масла на накладки колодки, или же если накладка будет плохо соединена с корпусом колодки и тем самым будет отслаиваться от него, а так же если вы обнаружите на накладки глубокие борозды и сколы, то однозначно такую колодку нужно будет менять и ещё правда по толщине смотрят, то есть если толщина у накладки стала меньше 1.5 мм., то такую колодку тоже нужно без промедления менять!

Примечание! Кроме всех вышеперечисленных проблем которые будут появляться на автомобиле из-за износа колодок, есть ещё пару нюансов которые вы должны знать, вот к примеру услышали вы этот самый неприятный звук при торможение полезете в автомобиль и замените колодки, но прежде чем сразу же их менять вы должны знать как их можно будет визуально определить на изношенность, для этого взгляните сперва на них и если будут найдены следы масла на накладки колодки, или же если накладка будет плохо соединена с корпусом колодки и тем самым будет отслаиваться от него, а так же если вы обнаружите на накладки глубокие борозды и сколы, то однозначно такую колодку нужно будет менять и ещё правда по толщине смотрят, то есть если толщина у накладки стала меньше 1.5 мм., то такую колодку тоже нужно без промедления менять!

Если вы не поняли что за накладка и что за корпус колодки, кратко вам объясним, для начала возьмём саму заднюю колодку снятую с автомобиля (см. фото ниже), она состоит из двух частей из основной (Основной частью является корпус колодки, он указан красной стрелкой) и из той части которой колодка и тормозит, а называется эта часть накладка (Она указана синей стрелкой) и когда она изнашивается тормоза становятся очень плохими и как уже говорилось ранее, металл (Имеется ввиду корпус самой колодки) начинает тереться об металл и получается этот самый неприятный звук при торможении!

Основные неполадки тормозной системы ВАЗ 1118 Калина

Каждый понимает важное значение этой системы в автомобиле, а поэтому своевременное техническое обслуживание позволяет значительно повысить безопасность, а также предотвратить аварийные ситуации. В то же время в ходе интенсивной эксплуатации, а также специфики и качества составных частей в механизме, некоторые его элементы могут выйти из строя раньше положенного срока

Именно поэтому следует постоянно следить за ее состоянием, а также обращать внимание на возможные неисправности

• Воздух в тормозной системе. Для решения проблемы следует «прокачать» систему, что можно выполнить как в гаражных условиях, так и на станции технического обслуживания.
• Течь тормозной жидкости. Изношены трубопроводы и резиновые шланги
• Увеличенный рабочий ход педали. Неисправен вакуумный усилитель, требуется замена шланга или проверка его крепления к штуцерам.
• Низкая эффективность при торможении. Возможно замасливание тормозных накладок, заклинивание поршней в цилиндрах, износ накладок, неправильная регулировка регулятора.
• Увод авто в сторону в ходе торможения. Разное давление в шинах, нарушены углы развала/схождения колес, загрязнены или замаслены диски или барабаны.
• Вибрация тормозов или писк. Ослабление стяжной пружины, износ накладок, замасливание фрикционных накладок.

Особенности тормозной системы лада калина спорт

Лада Калина спорт является усовершенствованной версией отечественного автомобиля, который имеет более высокие скоростные характеристики. Что касается тормозов, то они качественно усовершенствованы — задние барабанные устрйоства заменены на дисковые.

В целом тормозная система калина спорт является более надежной, поскольку рассчитана на высокую нагрузку и скорость выше обычной. Помимо этого здесь в обязательном порядке устанавливается антиблокировочная система ABS, что обеспечивает дополнительную защиту от заносов.

В заключение следует сказать, что от качества применяемых запасных частей зависит очень многое, поэтому при ремонте или же прохождении технического обслуживания лучше всего отдавать предпочтение оригинальным запчастям. Помимо этого все работы по наладке, замене или модернизации конструкции тормозов следует проводить исключительно на сертифицированной станции технического обслуживания.

Замена ремкомплекта суппорта

Наиболее сложной и ответственной операцией при ремонте суппортов является замена ремкомплекта суппорта. В ходе этой операции меняются все уплотнения и резинотехнические изделия суппорта.

Для начала, вы должны приобрести ремкомлект для суппорта вашего автомобиля. Для этого в автомагазине вы должны будете сообщить продавцу марку и модель вашего автомобиля, год его выпуска и прочие данные, которые спросит продавец.

Для проведения ремонта при помощи ремкомплекта, для начала необходимо демонтировать суппорт. После этого перенести его на верстак и полностью разобрать

Очень важное замечание – место, в котором разбирается суппорт, должно быть максимально чистым. Попадание даже самой маленькой песчинки внутрь суппорта грозит скорым выходом его из строя

При разборке суппорта, рекомендуется записывать или фотографировать места и способы установки тех или иных деталей.

В большинстве своем вам необходимо будет заменить следующие резиновые изделия:

• Уплотнение тормозного цилиндра;
• Пыльник тормозного поршня;
• Пыльники направляющих;
• Уплотнения направляющих;
• Уплотнительное кольцо штуцера прокачки.

Если на рабочей поверхности тормозного поршня присутствует глубокая коррозия (с образованием каверн), то поршень также необходимо заменить.

Сборку суппорта производить в порядке обратном разборке. После этого суппорт необходимо установить на автомобиль, смазать направляющие и прокачать тормоза. Как вы уже знаете, для этого вам потребуется помощник или специальное устройство.

https://youtube.com/watch?v=dtqRKZXIORQ

Мягкая педаль тормоза: причины

Разобравшись с тем, почему педаль тормоза может быть жесткой, следует обратить внимание на не менее распространенную проблему, когда педаль тормоза стала мягкой. В такой ситуации тормоза могут быть слабыми и плохо работать, что не менее опасно, чем жесткая педаль

В крайних случаях педаль тормоза после нажатия может не подниматься или проваливаться «в пол» при торможении. Естественно, в случае с «ватной» педалью владельцы интересуются, в чем причина неисправности, почему после прокачки тормозов педаль мягкая, а также как сделать педаль тормоза жестче.

Если же прокачка уже осуществлялась, высока вероятность того, что были допущены ошибки, имеют место незамеченные поломки, утечки тормозной жидкости и т.д. Например, часто водители сталкиваются с проблемой, когда после замены тормозных колодок педаль мягкая, проваливается педаль тормоза после замены тормозной жидкости, после прокачки проваливается педаль тормоза, а жидкость не уходит и т.п.

Так или иначе, основной причиной является разгерметизация тормозной системы. Трубопроводы перетираются и трескаются, возможны проблемы с тормозными цилиндрами, грязная тормозная жидкость повреждает зеркало цилиндров. Не следует исключать и заклинивание поршней ТЦ.

Параллельно требуется осмотреть места всех соединений, штуцера и другие элементы, так как даже несколько капель утечки тормозной жидкости никак не сказываются на уровне в бачке, однако в систему все равно попадает воздух, который и является причиной мягкой педали.

Также следует учитывать, что если менялись определенные элементы тормозной системы (диски, колодки, барабаны, рабочие цилиндры и т.д.), в этом случае эффективность торможения будет несколько снижена, пока детали не приработаются. В этом случае на протяжении нескольких десятков км. педаль также может быть мягче обычного или же педаль тормоза становится то мягкая, то тугая.

Если же тормозная жидкость грязная, старая и потеряла свойства, от нагрева она может вскипеть. Это приводит к тому, что педаль тормоза проваливается или становится слишком мягкой («ватной»). Данная ситуация опасна тем, что проблема может иметь так называемый «плавающий» характер. При появлении подобных симптомов нужно начать с полной замены тормозной жидкости.

Как прокачать систему тормозов автомобиля Лада Калина

Прокачку гидравлического привода тормозной системы проводим после его ремонта, повлекшего нарушение герметичности системы и при подозрении на попадание в систему воздуха

В последнем случае сначала следует определить и устранить причину попадания воздуха в гидравлический привод и только затем приступать к его прокачке.

Наличие воздуха в гидравлическом приводе тормозной системы определяется по поведению педали тормоза: она становится мягкой (не ощущается упор в конце хода педали) и опускается ниже своего обычного положения.

Для выполнения работы потребуется помощник, а также:

— специальный ключ для штуцера прокачки или накидной ключ на 8 мм;

— прозрачная виниловая трубка подходящего диаметра;

— емкость для слива тормозной жидкости;

— новая тормозная жидкость, рекомендованная заводом-изготовителем.

— смотровая канава или эстакада (желательно).

1. Подготавливаем автомобиль к выполнению работы.

2. Отсоединяем колодку жгута проводов от разъема датчика недостаточного уровня тормозной жидкости и снимаем крышку бачка

Во избежание попадания воздуха в гидравлический привод тормозной системы во время прокачки привода следим за тем, чтобы уровень тормозной жидкости в бачке не опускался ниже отметки MIN.

Если задняя ось автомобиля вывешена (автомобиль находится на подъемнике или установлен на подставках), регулятор давления перекроет путь тормозной жидкости к задним колесным цилиндрам

Поэтому для прокачки задних колесных цилиндров необходимо открыть клапан регулятора.

3. Для открытия клапана регулятора давления вставляем лезвие шлицевой отвертки между рычагом и пластиной, утапливая шток регулятора.

4. Очищаем штуцер тормозного цилиндра заднего правого колеса и поверхность вокруг него от грязи.

5. Снимаем защитный резиновый колпачок со штуцера прокачки.

6. Надеваем на штуцер прокачки специальный или накидной ключ на 8 мм, а затем прозрачную виниловую трубку (диаметр трубки должен быть таким, чтобы она плотно сидела на штуцере), другой конец трубки опускаем в прозрачную емкость, частично заполненную тормозной жидкостью.

7. Помощник несколько раз нажимает педаль тормоза и после последнего нажатия удерживает педаль в нижнем положении.

8. Ослабил затяжку штуцера, отворачиваем его приблизительно на пол-оборота до начала выхода жидкости из штуцера.

9. После того как тормозная жидкость перестанет выходить из трубки, заворачиваем штуцер.

10. Помощник опять несколько раз нажимает педаль и удерживает ее в нажатом положении.

11. Повторяем действия, описанные в п. 7 и 8 (см. выше).

12. Прокачку проводим до тех пор, пока не прекратится выход тормозной жидкости с пузырьками воздуха из штуцера цилиндра, после чего окончательно затягиваем штуцер.

13: Снимаем со штуцера виниловую трубку и накидной ключ, надеваем на штуцер защитный резиновый колпачок.

14. далее прокачиваем тормозной цилиндр переднего левого колеса.

15. Аналогичным образом прокачиваем цилиндры второго контура:

заднего левого и переднего правого колес в указанной очередности, следя за уровнем жидкости в бачке главного тормозного цилиндра.

16. Нажав педаль тормоза, проверяем работу гидропривода и отсутствие подтекания жидкости из штуцеров прокачки.

Если педаль мягкая или она опускается ниже своего обычного рабочего положения, повторно убеждаемся в герметичности системы и повторяем прокачку гидропривода.

Когда надо менять задние колодки ЛАДА “Калина”

Особенность тормозной системы ЛАДА “Калина” в том, что при торможении нагрузка распределяется неравномерно и большую часть кинетической энергии гасят передние тормоза. Поэтому замена задних колодок “Калина” производится в 2-3 раза реже, чем передних. Чтобы узнать когда пришла пора менять колодки, бесполезно ориентироваться на показатели одометра “Калины”. Количество километров, которое проходит автомобиль между заменами колодок, может отличаться вдвое. На скорость их износа влияют множество факторов, некоторые из которых невозможно контролировать учесть:

• стиль вождения (при агрессивной езде с частыми резкими разгонами и торможениями колодки могут изнашиваться в несколько раз быстрее, чем при спокойном плавном движении);
• качество фрикционных накладок (подделки или колодки дешевых брендов служат значительно меньше); состояние барабанов заднего тормозного механизма (если они имеют неравномерный износ или эллиптичность, скорость износа колодок сильно возрастает);
• воздействие внешних факторов (химикатов, которыми посыпают дорожное покрытие зимой, прочих активных веществ, попадающих на фрикционные накладки).

В нормальных условиях замена задних колодок “Калина” производится через 50-60 тысяч километров. Но ориентироваться необходимо не на пробег, а на толщину фрикционных накладок. Если они имеют сколы, отслаиваются или стали тоньше полутора миллиметров, необходимо незамедлительно заменить их новыми. В противном случае возможно повреждение тормозного барабана или утечка тормозной жидкости (при тонких накладках поршни могут целиком выйти из тормозных цилиндров, что вызовет разгерметизацию контура).

Основная информация

Тормозная система руководит скоростью машины, ее остановкой, а также удержанием ее в одном положении с помощью силы торможения, которая возникает между дорогой и колесами машины. Сила остановки может образовываться автомобильным двигателем, механизмом остановки колес авто, электронным или гидравлическим замедляющим тормозом, который находится в трансмиссии. На автомобиль Лада Калина устанавливают сразу два типа систем торможения, таких как:

1. Рабочая тормозная система. Этот тип системы применяется на любой скорости машины для полной остановки или же снижения скорости. Причем она начинает функционировать сразу же после нажатия на педаль тормоза. Этот тип считается самым эффективным по сравнению с остальными типами.
2. Стояночная тормозная система. Является необходимой для удержания машины на протяжении определенного времени на месте. То есть, благодаря ей полностью исключается вероятность передвижения авто без ведома водителя.

Неисправности механизма торможения

Главной задачей проведения диагностики авто считается обнаружение неисправности механизма торможения Лада Калина, а также их устранение при минимальном использовании денежных средств. Кроме того, своевременное обнаружение неисправностей системы торможения позволит вам избежать больших денежных трат, потому как вы сможете предотвратить поломку. В специализированных центрах диагностика проводится на специальном стенде, но вы и сами можете ее провести в домашних условиях. Для определения неисправности нужно внимательно относиться к своему транспортному средству.

Итак, рассмотрим основные неисправности системы торможения Лада Калина?

• Не до конца заполняются баллоны на прицепе. Чаще всего такая неисправность возникает из-за поломки узлов руководства тормозами прицепа.
• Не до конца заполняются баллоны с воздухом 1 и 2 контуров. Причина может заключаться в засорении трубопроводов и тройного клапана, а также отсутствии зазора в тройном защитном клапане.
• Не до конца заполняются баллоны с воздухом 3 и 4 контуров. Это может быть связано с засорением трубопровода или же повреждением двойного защитного клапана.
• Попадание масла в пневматические системы. В таком случае нужно будет проверить кольца поршня, а также цилиндры компрессора.
• Медленно заполняются воздушные баллоны. В основном причина такой неисправности возникает из-за образования различных трещин и повреждений баллона.
• Очень высокое или слишком маленькое давление в баллонах с воздухом 1 и 2 контуров. В таком случае нужно провести регулировку регулятора давления, а также проверить функционирование двухстрелочного манометра.

• Неисправны запасные и стояночные тормоза. Причина неисправности может заключаться в поломке ускорительного клапана, крана аварийного растормаживания, большой ход штоков камер или неправильно установленный привод регулятора крана тормоза.
• Не работает педаль тормоза. Причиной может быть плохо отрегулированный кран тормоза, поломка клапана, ограничивающего давление, или тормозного крана, неправильно установлен привод регулятора крана торможения, а также большой ход штоков камер торможения.
• Невозможно торможение. Такая поломка может быть связана с неисправностью пневматического крана, с поломкой заслонок или электромагнитного клапана.
• Машина не снимается с запасного или стояночного тормоза. Такая неисправность может быть связана с утечкой воздуха из третьего контура, поломкой упорного подшипника энерго-аккумулятора, а также поломка атмосферного вывода ускорительного клапана.

Ее нужно регулярно менять из-за того, что в момент использования она впитывает в себя всю влагу. Также может быть недостаточный уровень тормозной жидкости, так как она испаряется при закипании, которое происходит в момент остановки транспортного средства.

https://youtube.com/watch?v=nykw3nHdi2Y

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Устройство тормозной системы автомобиля лада Калина

Гидравлическая система тормозов автомобиля ВАЗ 1118 состоит из педального рычага, главного цилиндра гидропривода, вакуумного усилителя тормозов 1118, бачка гидропривода, регулятора давления, рычага привода регулятора, трубопроводов, гибких армированных резиновых шлангов, тройников, хомутов крепления. При этом тормоза на данной модели ВАЗ может быть оборудована антиблокировочной системой, однако в первой серии выпуска Калины она не устанавливалась. Сегодня практически вся линейка данных авто идет с системой ABS.

Вакуумный усилитель на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — фланец крепления наконечника; 2 — шток; 3 — возвратная пружина диафрагмы; 4 — уплотнительное кольцо фланца главного цилиндра; 5 — главный цилиндр; 6 — шпилька усилителя; 7 — корпус усилителя; 8 — диафрагма; 9 — крышка корпуса усилителя; 10 — поршень; 11 — защитный чехол корпуса клапана; 12 — толкатель; 13 — возвратная пружина толкателя; 14 — пружина клапана; 15 — клапан; 16 — буфер штока; 17 — корпус клапана; А — вакуумная камера; В — атмосферная камера; С, D — каналы

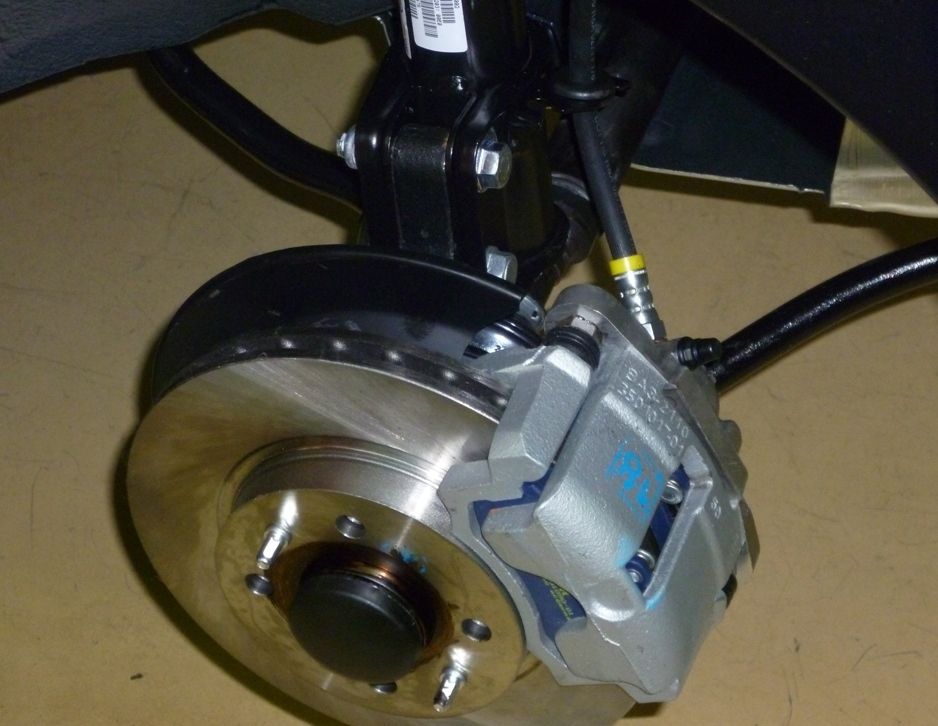

Особенности тормозной системы передних колес

На передних колесах ВАЗ 1118 установлена дисковая вентилируемая система с поршневой плавающей скобой. Она включает в себя колесный цилиндр и суппорт, которые стянуты между собой специальными винтами. Сам цилиндр крепится к пальцам направляющего типа двумя болтами, установленными в направляющей колодке (отверстиях). Колодки поджаты к направляющим пазам пружинами. Внутри цилиндра размещен поршень с кольцом уплотнительного типа, имеющий прямоугольное сечение. Упругость кольца дает оптимальный промежуток между диском и тормозными колодками, что и обеспечивает качественное функционирование системы.

Тормозной механизм переднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — тормозной диск; 2 — направляющая колодок; 3 — суппорт; 4 — защитный кожух; 5 — рабочий цилиндр; 6 — тормозной шланг; 7 — клапан выпуска воздуха; 8 — направляющий палец; 9 — защитный чехол направляющего пальца; 10 — тормозные колодки

Особенности тормозной системы задних колес

Тормозная система лада калина, схема которой в значительной степени повышает ее безопасность, отличается продуманностью и высокой надежностью. Задние колеса Калины имеют барабанный тип, с двухпоршневым цилиндром колесного типа, а также автоматическую регулировку зазорного пространства между барабаном и колодкой. Барабанный тормоз состоит из самого барабана, колодок, гидравлического цилиндра, стяжных пружин, защитного диска, фиксатора и колодочной распорки.

Тормозной механизм заднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — тормозная колодка задняя; 2 — рычаг привода стояночного тормоза; 3 — нижняя стяжная пружина колодок; 4 — щит тормозного механизма; 5 — трос привода стояночного тормоза; 6 — тормозная колодка передняя; 7 — направляющая пружина; 8 — разжимная планка; 9 — рабочий цилиндр; 10 — верхняя стяжная пружина колодок; 11 — палец рычага привода стояночного тормоза

Функционирование тормозной системы

Важно отметить, что только четкое функционирование всех элементов устройства обеспечивает безопасность и надежное замедление автомобиля.

Тормозная система лада калина действует следующим образом: при нажатии на педаль тормоза поршень, перемещаясь в цилиндре, вытесняет жидкость через главный выпускной клапан в шланг тормозной гидравлической системы. Жидкость перемещается по трубопроводам к главным механизмам колес, что способствует перемещению колодок к дискам в передних колесах, а задних к барабанам. При возникновении контакта начинается торможение, причем угол изменения рычага педали влияет на скорость замедления авто.

Стояночный тормоз и его устройство

Помимо основной тормозной системы следует упомянуть о стояночном тормозе, который имеет стандартную механическую конфигурацию и состоит из регулировочной тяги, рыгача, двух тросов, уравнителя, распорных планок, а также рычагов привода колодок. Стояночная тормозная система ваз Калина имеет привод на тормозной механизм задних колодок, которые обеспечивают надежную фиксацию автомобиля от случайного передвижения.

Важно помнить, что правильно настроенный тормоз должен обеспечивать неподвижность авто при уклоне до 23% в пустом состоянии, и до 19% с полной нагрузкой

Педаль тормоза проваливается (слишком мягкие тормоза)

Стоит отметить, что если вы чувствуете слабое торможение при нажатии тормоза ВАЗ 2109 или любой другой модели, необходимо подумать о том, что это могут быть особенности конкретного транспортного средства. Возможно, вы просто пересели с другого автомобиля, так что за рулем новой машины чувствуете некоторый дискомфорт.

С другой стороны, такой симптом может возникать и при попадании в систему воздуха. Необходимо отметить, что в случае разгерметизации системы, трубопровод может полностью лопнуть и окончательно выйти из строя. Исправить это можно при помощи прокачивания тормоза. В то же время, следует провести диагностику цилиндров, проверить уровень тормозной жидкости, а также ее качество (часто воздух попадает в тормозную систему просто потому, что там слишком мало жидкости) и выполнить полную проверку работы транспортного средства (последнее поможет определить наличие скрытых проблем);

Достаточно распространенной также является ситуация, когда после прокачки тормозов педаль мягкая. Прежде всего, тут следует провести прокачку главного цилиндра. Как правило, это решает подобную проблему. Как вариант, возможны проблемы с антиблокировочной системой (если она есть). В любом случае, если после прокачки мягкие тормоза, стоит ответственно подойти к данной задаче. Возможно, следует обратиться к специалистам, что смогут быстро и эффективно устранить неисправность.

Видео о принципе работы главного тормозного цилиндра:
