Замена переднего ступичного подшипника лада калина

Замена ступичного подшипника передней подвески

В данной статье Вы узнаете, как заменить передний ступичный подшипник. Чтобы его демонтаж и установка нового прошли успешно, достаточно следовать простой инструкции.

Внимание! Замена заднего ступичного подшипника на ладе калина выполняется по другому принципу, который описан в этой статье. Замена ступичного подшипника лады калина выполняется достаточно просто

Для этого поддомкрачиваем ту сторону автомобиля, с которой будем работать либо поднимаем на подъёмнике. Снимаем колесо. Затем нужно открутить центральную гайку полуоси, которая зажимает нужную нам деталь. Прежде чем это сделать, нужно сбить предохраняющую от самопроизвольного выкручивания завальцовку

Замена ступичного подшипника лады калина выполняется достаточно просто. Для этого поддомкрачиваем ту сторону автомобиля, с которой будем работать либо поднимаем на подъёмнике. Снимаем колесо. Затем нужно открутить центральную гайку полуоси, которая зажимает нужную нам деталь. Прежде чем это сделать, нужно сбить предохраняющую от самопроизвольного выкручивания завальцовку.

Застопорив тормозной диск, чтобы ступица не прокручивалась, головкой №30 откручиваем центральную гайку полуоси.

Чтобы после того как произведена замена переднего ступичного подшипника на калине не нужно было делать регулировку развала-схождения колёс, необходимо снять ступицу вместе с амортизатором. Замена подшипника задней ступицы у лады калина также требует демонтажа ступицы.

Для этого отсоединим наконечник рулевой тяги от стойки амортизатора. Расшплинтовываем наконечник рулевой тяги. И ключом №17 откручиваем корончатую гайку крепления наконечника.

Несколькими ударами молотка выбиваем палец наконечника из стойки.

Теперь головкой №17 выкручиваем крепление шаровой опоры из поворотного кулака.

Она крепится двумя болтами.

Вынимаем поворотный кулак из шаровой опоры. И извлекаем наружный ШРУС из ступицы.

Сейчас снимаем тормозной суппорт. Для этого расшплинтовываем две гайки крепления суппорта. И ключом №13 откручиваем их.

Снимаем суппорт. Извлекаем тормозные колодки.

Затем ключом №17 откручиваем болты крепления скобы суппорта. И снимаем её.

Ключом №7 откручиваем направляющие тормозного диска. Снимаем его.

Теперь открываем капот. Головкой №13 откручиваем три гайки крепления верхней опоры амортизатора.

И снимаем стойку амортизатора вместе с поворотным кулаком.

Ступичный подшипник внешней обоймой запрессован в поворотный кулак. Ступица же запрессована во внутреннюю обойму ступичного подшипника.

Сначала извлекаем ступицу. Её нужно выпрессовать из внутреннего кольца подшипника. Для этих целей воспользуемся прессом. Если пресса у вас нет, можно выбить ступицу вручную, молотком. Выбиваем аккуратно, через направляющую, чтобы не повредить ступицу.

На ступице может остаться внутренняя обойма подшипника. Её нужно сбить либо срезать отрезной машинкой.

Спасибо за подписку!

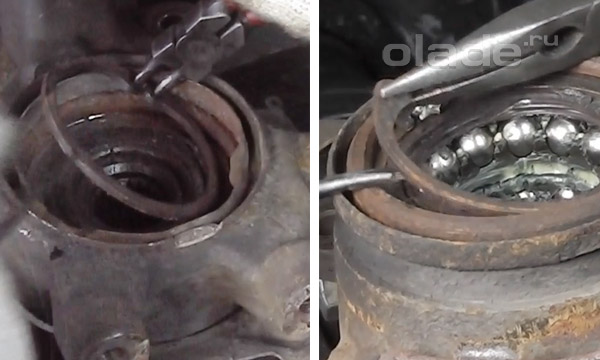

Вынимаем внешнее стопорное кольцо и снимаем второе стопорное кольцо с обратной стороны поворотного кулака.

Затем выпрессовываем старый подшипник из поворотного кулака. Либо выбиваем молотком. Выбиваем через направляющую, чтобы удар приходился по внешней обойме подшипника.

С обратной стороны поворотного кулака вставляем стопорное кольцо. Теперь можно установить новую заменяемую деталь.

При помощи пресса запрессовываем новую деталь в поворотный кулак. При отсутствии пресса, можно запрессовать его вручную, молотком. Но делать это нужно очень аккуратно. Бить можно только по внешней обойме подшипника через направляющую. В качестве направляющей можно использовать старую, уже ненужную деталь.

Вставляем стопорное кольцо.

Вставляем ступицу в деталь, которую мы заменили. И не спеша запрессовываем его.

Вставляем стойку амортизатора на место. Наживляем гайки крепления верхней опоры амортизатора. Зажимаем их головкой №13. Вставляем в ступицу ШРУС. Совмещаем поворотный кулак с креплением шаровой опоры. Наживляем болты. И головкой №17 зажимаем их. Вставляем палец наконечника рулевой тяги в стойку амортизатора. Зажимаем наконечник корончатой гайкой. Вставляем шплинт. И зашплинтовываем гайку.Затем устанавливаем тормозной диск. Вкручиваем направляющую. И зажимаем её ключом №7.Сейчас собираем тормозной суппорт. Устанавливаем скобу суппорта. И ключом №17 зажимаем болты. Вставляем направляющие суппорта. Ставим на место тормозные колодки. Устанавливаем суппорт. Ключом №13 зажимаем болты крепления суппорта. И зашплинтовываем их.Закручиваем центральную гайку полуоси головкой №30. И завальцовываем её. Устанавливаем колесо. Зажимаем его болтами.

Замена подшипника.

Демонтаж неисправного ступичного подшипника:

1.При помощи подъемника поднять авто, снять с него колесо предварительно ослабив его болты;

2.Открутить крепежные болты относящиеся к тормозному диску, после чего необходимо снять суппорт разместив его на рулевой тяге или подвесить;

3.Скрутить предварительно ослабленную гайку ступицы;

4.Тормозной диск необходимо снять, после чего и защитный кожух, а так же не забыть отключить датчик АБС;

5.Открутив два болта у стойки, их придется выбить из отверстий передней стойки, при этом не забывайте отметить их положение, чтобы не «сбить» развал.

6.Необходимо отсоединить поворотный кулак от стойки, выполнив демонтаж болтов опоры и крепежа поворотного кулака, после чего снять со ШРУСа;

7.После чего зажать конструкцию при помощи тисков, и с помощью головок для прессовки, нанося удары по оправке демонтировать ступицу;

8.Вытащить стопорные колечки и внешнюю часть ступичного подшипника;

9. При помощи съемника. или пресса спрессовываем подшипник ко ступицы, оставшееся кольцо подшипника стачиваем «болгаркой», или снимаем при помощи подходящего съемника.

Установка ступичного подшипника:

Сначала очищаем от смазочных материалов и загрязнений агрегаты. После чего на посадочные поверхности наносим смазочные материалы и преступаем к запрессовке в кулак ступичный подшипник. После чего выполняется сборка в обратном порядке.

Разберем, что представляет собой конструкция съемника для подшипника

Съемник для подшипника — это приспособление, как правило, выполненное из стали и состоящее из нескольких лап захвата и металлического стержня. Такой вид инструментов применяется для жесткого захвата подшипника с целью снять его. Процесс снятия подшипника происходит за счет стягивающего усилия. От качества конструкции зависит легкость работы съемника и отсутствие риска травм.

Виды механических съемников:

  1. Съемники с двумя лапами захвата.
  2. Съемники с тремя лапами захвата.
  3. Внутренние съемники.

Съемники с двумя лапами захвата это довольно простой и надежный механизм. Выполнен из сплавов стали высокой прочности. Позволяет легко контролировать процесс работы.

Съемники с тремя лапами захвата это те же съемники с двумя лапами, но усовершенствованные. Как правило, выполнены из инструментальной стали твердых сплавов.

Внутренние съемники используются для снятия валов муфт, когда деталь прочно прикреплена к конструкции.

Также существует еще один негласный вид съемника — это специальный. Как правило, с помощью него снимают генераторы, цилиндры, моторы. Такие съемники эксклюзивные, изготовлены по вашим конкретным размерам. В этом главный плюс такого изделия, вы можете быть уверены, что съемник на все сто процентов выполняет свои обещания.

Три варианта замены

Последующие действия могут выполняться по одному из 3-х вариантов. Первый метод подразумевает замену подшипников с помощью съёмников, при этом необязательно откручивать поворотные кулаки машины. Во втором случае придётся демонтировать поворотные кулаки, при этом дальнейшие работы будут осуществляться на верстаке с применением тисков и съёмников. При выборе третьего варианта придётся полностью снимать стойку и менять подшипники с использованием тисков.

Преимуществом считается то, что не придётся затрагивать болт, регулирующий развал. К недостаткам можно отнести неудобную позицию при смене подшипника. В подобной ситуации проблемно осуществлять действия без подъёмника или смотровой ямы. Помимо этого в таком положении неудобно выбивать ступицы и запрессовывать подшипники.

Способ второй

Используя этот способ, работы по смене подшипника выполняются удобней и легче, но возникает проблема в нарушениях регулировки развала машины. Перед откручиванием крепёжных болтов поворотного кулака от стойки(см.), нужно поставить две метки.

В процессе сборки нужно учесть совпадение этих двух меток. Вряд ли получится добиться первоначальной точности, зато погрешности будут минимальными. Данный способ идеально подходит тем, кто нуждается не только в замене одного подшипника ступицы, но и в ремонте ходовой, а именно смене шаровых опор, рулевых наконечников и сайлентблоков рычагов.

Способ третий

Это, пожалуй, самый тяжелый способ, поскольку приходится снимать стойку, распрессовывать , а также крепёжные гайки, которые фиксируют верхнюю опору к основанию кузова. К смене подшипников приступают только после съёма стойки с автомобиля. Эта задача не из лёгких, потребуется больше уделить времени, зато это отличный метод для тех, кому не подошли два предыдущих способа.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

promzapchast › Blog › Замена ступичного подшипника на «Калине»

Ступичные подшипники, практически на всех автомобилях линейки «Лада», являются «слабым звеном» и требуют постоянного внимания. Основные причины: состояние российских дорог и низкий срок «наработки до отказа», не превышающий 50000 км пробега.

Какие подшипники используются

Штатный тип изделия, устанавливаемого в передней ступице «Калины», 6-256707 АКЕ12. Это двухрядный шарикоподшипник радиально-упорного типа, предлагаемый в закрытом исполнении.

Изделие рассчитано на восприятие радиальных и двунаправленных осевых нагрузок.

Часто, в целях повышения надёжности работы узла и увеличения срока его работа, подшипник заменяют изделием другого типа, 537807 (роликоподшипник от «Нивы»).

В задних ступицах монтируются подшипники меньшего диаметра, тип 6-256707ЕК12 (вариант, AEKL20).

Из отечественных производителей, данную продукцию приемлемого качества предлагают:

СПЗ-4 (бренд SPZ, Самара) – качество, среднее; ГПЗ-23 (бренд VBF, Вологда) – лучшая отечественная версия; ЕПК (Саратовский завод, бренды VPZ и ЗПЗ) – качество приемлемое, низкая стоимость. Многие компании предлагают подшипники, изготовленные АПП или Craft. Качество данных изделий может быть каким угодно. Их покупка и установка, это лотерея.

Внешние проявления неисправности и первичная диагностика

Основные признаки возникновения неисправности у ступичного подшипника (СП) выражаются в возникновении посторонних гулов в передней части машины при её движении даже по качественной дороге, срежет и вибрация кузова на поворотах.

Убедиться в верности подобного диагноза можно, проведя ряд несложных манипуляций:

Следует вывесить на домкрате колесо и попытаться переместить его руками в направлении оси вращения. При наличии люфта, превышающего 3 мм, подшипник неисправен; Колесо хуже вращается, слышен скрежет; Замерив осевой люфт, вы получаете профессиональную оценку состояния СП.

Меняем неисправный подшипник

Работы необходимо выполнять на смотровой яме или на эстакаде. Автомобиль фиксируется, в целях исключения его несанкционированного перемещения (ручник, упоры, 1 передача). Подготавливаются нужные запчасти и комплект инструмента.

Первый этап. Разборка и демонтаж.

Вывешивается передок. Демонтируется колпак. Ослабляется котрогайка ступицы и снимается (торцевым ключом). Демонтируется колесо, откручивается тормозной диск. Снимается тормозной суппорт, фиксируется проволокой к стойке. Откручивается от телескопической стойки поворотный механизм, снимается маховик поворотный. Отсоединяется от кулака шаровая опора, вынимается ШРУС. Снимается ступица в сборе с механизмом поворотным. В тисках спрессовываем ступицу (молоток, оправка). В ступице остаётся внутренняя обойма, в кулачковом корпусе – наружная. Удаляется стопорное кольцо из кулака и выпрессовывается часть подшипника.

Второй этап. Установка нового подшипника.

Протирается кулак и смазывается посадочное отверстие. Устанавливается первое стопорное кольцо. Запрессовывается подшипник (прессом или съёмником. Стопорится вторым кольцом. Возвращаемся к ступице с элементом старого подшипника.

Демонтируется кольцо защитное. Деталь зажимается в тиски и, используя зубило, смещается обойма подшипника на 10 мм (в направлении «со ступицы»). Цепляется съёмником и удаляется. Запрессовывается элемент нового подшипника. Далее выполняется сборка в обратной последовательности. Обязательно рекомендуется после замены использовать новую контрогайку.

Как заменить подшипник ступицы на заднем колесе

Вам будут нужны: зубило тонкое, ключ-головка торцевой 30, съемник для колец стопорных, пресс либо съемник, чтобы выпрессовать подшипник, съемник универсальный.

В ступицу устанавливается 2-рядный подшипник шариковый 2, который в процессе использования не нуждается в регулировке и смазке. В случае, если покачивание вывешенного колеса вызывает люфт, либо есть шум во время движения, может быть, подшипник от ступицы неисправен.

Ступица от заднего колеса: 1-кольцо грязеотражательное, 2 – подшипник от ступицы, 3 – ступица, 4 – шайба упорная, 5 – гайка для крепления ступицы, 6 – кольцо уплотнительное, 7 – колпак от ступицы, 8 – кольцо стопорное, 9 – ось от ступицы.

Полезный совет

Чтобы запрессовать подшипник, нужно использовать оправки подходящего размера из набора. Если оправки отсутствуют, можно использовать кольца от старого подшипника.

1. Включить первую передачу и установить под передние колеса упоры.

2. Снять колпак защитный и расконтрить гайку 5 от крепления ступицы.

3. Ослабить затяжку болтов для крепления колеса и гайки от ступицы. Гайка ступицы затягивается большим моментом, так что рычаг лучше подбирать такой, как, например, отрезок трубы.

4. Приподнять заднюю часть машины и установить на надежные опоры.

5. Снять необходимое колесо и барабан тормозной (см. статью о том, как снимать и устанавливать барабан тормозной).

6. Отвернуть гайку от ступицы окончательно и снять шайбу упорную.

7. Установить съемник и спрессовать с оси ступицу (чтобы съемник было удобно устанавливать, может появиться необходимость снятия колодок тормозных).

8. Зажать ступицу в тиски и вынуть из нее кольцо стопорное

9. Выпрессовать из ступицы подшипник, очистить внутреннюю полость в ступице. Запрессовать новый подшипник и установить кольцо стопорное.

Предупреждение

Нужно убедиться, что в проточку ступицы кольцо стопорное вошло полностью.

10. Напрессовать ступицу на ось при помощи подходящей оправки посредством прикладывания усилия к внутреннему кольцу в подшипнике. После этого нужно установить колодки, барабан тормозной и колесо.

Примечание

До установки барабана тормозного необходимо тщательно очистить от окалины и ржавчины привалочные поверхности барабана и ступицы, ведь даже мельчайшие частицы, зажатые между данными поверхностями, могут вызвать биение барабана и вибрации в процессе торможения.

11. Окончательно затянуть гайку ступицы и болты для крепления колеса на машине, стоящей на земле.

Предупреждение

Использовать необходимо только новую гайку ступицы.

Можно использовать гайки с других колес (чтобы замятые и старые части буртика гайки А в процессе кернения не попадали в пазы Б оси).

12. После полной затяжки гайки от ступицы законтрить ее и установить колпак защитный.

Также смотрите как заменить передний подшипник ступицы

Краткий обзор съёмников ступичных шарикоподшипников

Выбрать универсальный набор на все виды ремонта авто невозможно, так как диапазон действий ограничен:

  • разнообразием форм, размеров для зарядки в исходную позицию;
  • ограниченным рабочим пространством.

Чашечный — «Форсе 9T0311»

  1. Внутренние оправки 34-80 мм.
  2. Наружные оправки 44-90 мм.
  3. Размеры наружного диаметра чашек 44-90 мм.
  4. Шток (шпилька) с гайками.
  5. Пластины соответствуют широкому диапазону размеров.
  6. Поворотный кулак остается на месте.
  7. Набор входит в комплект пресса мастерской.
  8. Запрессовка-выпрессовка проходит одним приемом.

Цена 18000 Р

Трехзахватный – «KS TOOLS 630.3002»

Инструмент гаражного пользования. Применим в рабочей зоне ограниченного доступа.

  1. Долгий срок службы, если следовать руководством.
  2. Шарнирная конструкция лап входит в надежное зацепление.
  3. Снятие прикипевших детали с валов, осей машин.
  4. Широкий диапазон захвата — 20-230 мм.
  5. Максимальное усилие — 4,5 тонны.
  6. Размеры винтового штока — M18 x1,5 x 240.
  7. Размеры болтов под шарниры — 19 мм.

Цена 11500 Р

Двух захватный универсальный – «Kukko K-2030»

Инструмент из набора немецкого производителя Kukko — это продуманные формы захватных механизмов. На траверсе лапы двигаются по направляющим, винты подвески фиксируют заданное положение.

  1. Захват лапок под углом, параллельным оси силы натяжения.
  2. Надежность зацепления.
  3. Максимальное натяжение — 5,5 тонны.
  4. Лапки разворачиваются на 180 градусов.
  5. Широкий диапазон захвата.
  6. Двухстороннее действия.
  7. Применим в зоне ограниченного пространства.

Цена 6000 Р

Гидравлические съемники

Так же на рынке можно встретить гидравлические съёмники. Принцип действия гидравлических ССП схож с домкратами. Предназначен для слесарей ремонтных мастерских, не понадобится мускульная сила, ускорится время ремонта

Обращайте внимание на качество металла, вращение винтового штока, состояние шарниров

Преимущества:

  1. сила воздействия на впрессовываемый узел достигает 20 т,
  2. сокращается время выполнения операции,
  3. снижается доля физических затрат.

Минусы:

  1. ограничение рабочей зоны применения,
  2. цена выше механического инструмента.

Оправка

Оправку покупать совсем необязательно ее можно сделать самому за несколько минут из бездифицитного материала: из такого же подшипника, который нужно запрессовать. Если лень возится — оправку можно купить или даже купить целый набор и пользоваться на здоровье. Что вам больше приемлемо, то и выбирайте.

Берем старый ненужный подшипник, который еще способен вращаться. Подводим подшипник к кругу точильного станка и обтачиваем немного обойму: если подшипник развернуть поперек камня, то работа пойдет намного быстрее

Сильно стачивать обойму не нужно, хватит буквально десятой доли миллиметра

Вырезаем сваркой внутреннею обойму

Для удобства работы — навариваем на обойму шайбу

Замена ступичного подшипника Лада Калина – установка новой детали

После выпрессовки, вынимаем съемник, кулак без подшипника выглядит так:

  1. Отчистите его от грязи и протрите внутреннюю часть — посадочную поверхность.
  2. Установите стопорное кольцо с одной стороны.
  3. С другой стороны запрессуйте новый ступичный подшипник с помощью съемника либо пресса, и закрепите его стопорящим кольцом.

Совет:

Запрессовать подшипник так же можно с помощью тисков, если у вас нет других инструментов. Раздвиньте губки тисков, так чтобы туда вошел подшипник и кулак. Используйте подкладной диск съемника под наружную обойму п/ш, чтобы усилия тисков были направлении только на торец наружной части. Процесс показан на фото ниже.

Вернёмся к ступице, для начала снимем защитное кольцо.

Далее зажимаем деталь в тиски и острым зубилом сдвигаем на 1 см обойму подшипника со ступицы Лады Калина.

Теперь зацепляем обойму съемником и стаскиваем её со ступицы.

Запрессовываем ступицу во внутреннюю обойму новой детали.

При выполнении запрессовки, следите, чтобы они сопрягались без перекосов. Для облегчения запрессовки нагрейте детали (не подшипник), в нашем случае можно нагреть поворотный корпус. Так же вы можете смазать поверхности изделий Литолом.

Теперь весь узел в сборе.

Собираем узел в обратном порядке. (Смотри пункты выше.)

После замены надевайте новую ступичную контргайку.

Операции по замене подшипника ступицы Лада Калина

Работу по замене подшипника ступицы колеса Лада Калина, можно провести на ровной площадке, но удобнее — на смотровой канаве или подъемнике. Неисправность ступичного подшипника переднего лада калина проявляется в постоянном, дополнительном звуке во время движения (шум, вой, гудение).

Снимаем колпак ступицы.Узким зубилом расправляем вмятый буртик гайки подшипника ступицы в двух местах. Видео, позволит для замены переднего подшипника замена радиатора печки лада калина. Замена ступичного подшипника — калина (ваз 1118, 1119.

Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса башмаки.

в противном случае стабилизатор поперечной устойчивости мешает демонтажу, поджимая элементы подвески вверх). Как выполняется замена ступичного подшипника на лада калина. Видео замена переднего.

Снимаем колесо, направляющую тормозных колодок вместе с суппортом и тормозной диск суппортом подвязываем так, чтобы они не висели на тормозном шланге.

Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу. Замена подшипника переднего колеса лада калина. Чтобы определить разрушение подшипника нужно поднять домкратом автомобиль с проверяемой стороны до отрыва колеса от. Пропускаем через два диаметрально противоположных отверстия в тормозном диске болты длиной около 130 мм с резьбой М12х1,25 мм.

Актуальные способы

Без снятия поворотного кулака не потребуется сход-развал.

Сегодня чаще всего используют один из двух вариантов. Первый предполагает работу без снятия поворотного кулака. Плюс данного метода — не требуется проводить сход-развал после завершения ремонта. Данный метод предполагает использование эстакады, которая присутствует далеко не у каждого автолюбителя.

Второй вариант — с демонтажем. Далее новый подшипник можно выпрессовать и вмонтировать на посадочное место, работая на обычном столе. Здесь уже без развала-схождения не обойтись, поскольку затрагиваются болты. Облегчить манипуляции по регулировке помогут метки, нанесенные на “кулачных” креплениях.

Желательно подыскать видео о замене подшипника ступицы переднего колеса. Теперь приводим ориентировочный алгоритм (для разных брендов автомобилей некоторые моменты могут отличаться):

  • демонтируете колесо (используйте подъемник, противооткатные упоры и ключи);
  • развальцуйте бурт гайки ступицы;
  • уберите болты с тормозного элемента;
  • освободите диск;
  • оставьте суппорт на стоечной пружине;
  • демонтируйте фиксирующую гайку;
  • уберите упорную шайбу;
  • снимите обойму внешнего компонента;
  • стяните запчасть.

После переходите на станок (подойдет и стол). Уберите внутреннюю обойму и разрезную втулку. Сожмите деталь тисками и выкрутите болт крепежа. Удалите кольцо и внешний обод, используя специальный съемник.

Чтобы вмонтировать новый элемент, используйте старое кольцо как проставку. Нанесите смазку в посадочное место подшипника и поставьте новую деталь, сальник и стопорное кольцо. Собирается в обратном демонтажу порядке.

Это нелегко и занимает достаточно много времени

Если вы не хотите рисковать или не имеете возможности уделить внимание решению возникшей проблемы, обратитесь в техцентр

Делаем съемник

Для работы вам потребуется болгарка, а также сварочный аппарат. Потребуется просверлить отверстие, поэтому запаситесь дрелью. Для создания такого приспособления, вам потребуется металлический профиль и уголок. Сборка устройства производится следующим образом:

  • Сначала подбираем подходящую по размеру металлическую трубу. От нее отрезают кусок 5-10 см.;
  • Берем толстое железо (8-9 мм.), и вырезаем из него круг, по диаметру полностью соответствующий трубе;
  • Привариваем получившийся кружок к трубе;
  • Берем профиль, и отрезаем от него 2 одинаковых куска. Длину нужно подбирать к своему автомобилю. Обычно, этот показатель выбирается из расчета 20-30 сантиметров;
  • Отрезаем от уголка 2 небольших кусочка;
  • Привариваем уголки к профилям. У вас должны получиться своеобразные крючки;
  • Замеряем диаметр ступицы;
  • Из листа железа вырезаем квадрат со стороной, равной диаметру ступицы;
  • В середине получившегося квадрата высверливаем отверстие;
  • Привариваем лист к торцам профилей;
  • На отверстие наваривается гайка. Она по размеру должна быть чуть меньше дырки;
  • Вкручиваем в гайку длинный болт, он будет выполнять роль толкателя;
  • На конец болта приваривается заготовленная труба с заваренным торцом.

На этом сборка съемника завершена. Остается его протестировать. Для этого, берем ступицу, в которой задумали поменять подшипник. Ставим на нее съемник. Для этого, ножки с крючками заводятся за ступицу, а цилиндр прикручивается вплотную к подшипнику. Следите, чтобы он стал полностью на обойму подшипника. Далее, путем закручивания болта, выдавливаем подшипник.

Подготовка к замене подшипника

Для того, чтобы весь процесс работ прошёл наиболее быстро и без лишних заминок, нам потребуются следующие инструменты:

Инструмент для замены подшипника задней ступицы.

  • Торцевая головка на «7» и «30».
  • Вороток.
  • Удлинитель воротка или небольшая труба.
  • Большой молоток.
  • Тиски.
  • Ключ-трещотка.
  • Деревянный брусок.
  • Съёмник с поворотными захватами.
  • Специальные щипцы для стопорных колец.

Пошаговый порядок снятия ступицы

Первым делом, когда автомобиль еще стоит на колёсах (подробно о разболтовке и штатных размерах колёс), необходимо сорвать гайку которая крепит ступицу

Срываем гайку при помощи воротка с удлинителем.

Когда гайка поддалась и сорвана, выкручиваем четыре болта, фиксирующие колесо и снимаем его.
Добравшись к тормозному барабану осматриваем его на наличие повреждение и также демонтируем.
Затем, попутно можно обратить внимание на состояние тормозных колодок и тормозного цилиндра, при высокой степени износа колодок и наличии подтёков на цилиндре их следует заменить
Проводить дальнейшие работы проще всего на ступице без тормозных элементов.
Затем, окончательно выворачиваем фиксирующую гайку ступицы.
Далее одеваем специальный съёмник на ступицу, захватывая внутреннюю поверхность и упираясь центральным штоком в полуось. Фиксируем его в таком положении. Закручиваем съёмник плотно, исключая возможность соскальзывания

Закручиваем съёмник плотно, исключая возможность соскальзывания.

Потом начинаем выкручивать центральную часть съёмника, тем самым стягивая ступицу со своего места.
В результате совершения нескольких оборотов, он легко слезет со своего посадочного места. Так выглядит снятая ступица в сборе с подшипником.

На этом работы по снятию ступицы закончены, переходим к демонтажу и замене подшипника.

Пошаговый порядок замены подшипника ступицы

  1. Фиксируем ступицу крепко в тисках, и проверяем чтобы всё было зафиксировано в неподвижном состоянии.
  2. Когда всё готово, берём щипцы и демонтируем стопорное кольцо.

    При наличии таких щипцов, кольцо легко поддаётся.

  3. Далее переворачиваем ступицу обратной стороной и также плотно фиксируем её в тисках.
  4. Затем необходимо подобрать подходящую по размеру металлическую вставку, которая бы идеально подходила по размерам самой ступицы. Идеальным вариантом становится головка на «30».
  5. Подставляем её к подшипнику, и нанося по ней не сильные удары, выбиваем её с места.

    Для наилучшего скольжения, смазываем обрабатываемый участок.

  6. Вот так выглядит снятый подшипник и все элементы.

    Ступицу и стопорное кольцо необходимо очистить от грязи.

Работы по установке новой детали на посадочное место

Обильно всё промазываем при помощи смазки

(Обратите внимание, что смазки в этом случае можно не жалеть – прим.).
Потом, устанавливаем ступицу снова в тиски, ставим новый подшипник строго по центру, и лёгкими ударами молотка по корпусу, а лучше через деревянный брусок, вбиваем его на место. Когда подшипник сравняется с корпусом ступицы, добить его на место проще всего при помощи той же головки на «30». (При выполнении работ таким образом вы добьётесь успеха в том случае, если не будете торопится и наносить удары легкими и поочерёдными движениями – прим.)

Главная задача этой операции — не разбить новый подшипник

(При выполнении работ таким образом вы добьётесь успеха в том случае, если не будете торопится и наносить удары легкими и поочерёдными движениями – прим.). Главная задача этой операции — не разбить новый подшипник.

Также запрессовать подшипник в ступицу можно используя длинный болт и толстые металлические шайбы. Ступица устанавливается в тиски, а болт с шайбами используется в качестве пресса и путем аккуратных и точных движений при закручивании гайки. (Этот способ является не самым лёгким, но также актуален для выполнения этих работ – прим.). Чтобы запрессовать подшипник таким образом, придётся приложить не мало усилий.

Когда подшипник запрессован, одеваем снова на него стопорное кольцо.
Одеваем на полуось ступицу, и наживляем на неё новую гайку (Обратите внимание, что гайку следует одевать или новую или с другого колеса, чтобы кернённые части старой гайки не попали в пазы).
Затем, поворачивая гайку на ступице, она одновременно будет запрессовываться.
Монтируем тормозной механизм, барабан и колесо.
Когда автомобиль уже стоит на земле, окончательно протягиваем гайку.

При правильном и строгом соблюдении этих правил замену ступичного подшипника на Лада Калина можно провести в течении 1,5-2 часов.

>

Какой ремкомплект вам понадобится?

Качественно выполнить ремонт возможно при наличии комплекта инструментов и приспособлений.

Скомплектуйте их.

Список должен быть такой:

— обязательно домкрат;

— ключи и головки в комплекте

Обратите внимание, чтобы была головка №30;. — молоток, зубило, отвертка, круглогубцы;

— молоток, зубило, отвертка, круглогубцы;

— съемник;

— смазочная жидкость «вэдэшка»;

— тиски;

— оправка металлическая;

— динамометрический ключ.

При отсутствии ключа динамометрического я позже расскажу, как можно обойтись без него.

Можете смело приступать к ремонту.

Разберем, что представляет собой конструкция съемника для подшипника

Съемник для подшипника — это приспособление, как правило, выполненное из стали и состоящее из нескольких лап захвата и металлического стержня. Такой вид инструментов применяется для жесткого захвата подшипника с целью снять его. Процесс снятия подшипника происходит за счет стягивающего усилия. От качества конструкции зависит легкость работы съемника и отсутствие риска травм.

Виды механических съемников:

  1. Съемники с двумя лапами захвата.
  2. Съемники с тремя лапами захвата.
  3. Внутренние съемники.

Съемники с двумя лапами захвата это довольно простой и надежный механизм. Выполнен из сплавов стали высокой прочности. Позволяет легко контролировать процесс работы.

Съемники с тремя лапами захвата это те же съемники с двумя лапами, но усовершенствованные. Как правило, выполнены из инструментальной стали твердых сплавов.

Внутренние съемники используются для снятия валов муфт, когда деталь прочно прикреплена к конструкции.

Также существует еще один негласный вид съемника — это специальный. Как правило, с помощью него снимают генераторы, цилиндры, моторы. Такие съемники эксклюзивные, изготовлены по вашим конкретным размерам. В этом главный плюс такого изделия, вы можете быть уверены, что съемник на все сто процентов выполняет свои обещания.

Сегодня мы разберем, как сделать надежный, а главное простой съемник, который вас выручит в трудную минуту. Для этого нам понадобятся:

  • Кусок толстой трубы.
  • Пластина из стали.
  • Гайка, болт.
  • Краска.
  • Стержень.
  • Сварочный аппарат.
  • Болгарка.
  • Дрель.
  • Токарный станок.
  • Шлифовальный диск.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все про автомобили
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
