Система охлаждения двигателя: СОД Калина и доработка
Сразу отметим, правильная доработка начинается с того, что необходимо несколько изменить распределение потоков антифриза в системе охлаждения ВАЗ-1118 Калина. Это позволит уменьшить интенсивность завоздушивания по причине подклинивания компенсационного клапана крышки расширительного бачка.
Обратите внимание, просто убрать клапан из крышки, как многие предлагают, настоятельно не рекомендуется, так как двигатель может перегреться. Лучше уже тогда в прошивке снизить температуру включения вентилятора до 98 градусов
Еще один способ — врезать в подводящий патрубок радиатора адаптер, куда устанавливается датчик ТМ-108 от ВАЗ 2109, тоже не рекомендуется. Хотя эти способы часто рассматривают на профильных форумах, их предлагают некоторые автовладельцы и гаражные специалисты, опытные мастера советуют все же идти другим путем. Более правильный метод предполагает модернизацию системы охлаждения на Калине как с механическим дросселем, так и электронным.
В общих чертах, необходимо выполнить следующие действия:
- нужно слить ОЖ, после чего поставить заглушку в патрубок, который соединяет большой круг охлаждения и расширительный бачок;
- далее свободный штуцер соединяется с нижним шлангом отопителя через тройник. Для этих целей подойдет тройник ВАЗ 2110;
- следующий шаг — заглушить дальний шланг (тонкий отводящий шланг), предназначенный для подогрева дроссельного узла;
- затем освободивший штуцер нужно состыковать через подходящую трубку с расширительным бачком. Чтобы это сделать, в верхнюю полость нужно врезать еще один «сосок». Также можно подключиться через тройник, чтобы подсоединиться к тонкому вводу;
- после следует залить ОЖ, причем немного выше отметки «макс», завести двигатель и прогреть агрегат до момента, пока включится вентилятор. Завершающим этапом будет развоздушивание системы и корректировка уровня антифриза или ТОСОЛа.
Данная модернизация позволяет реализовать пароотвод через малый круг, а также завоздушенную жидкость можно забирать в самой верхней точке системы охлаждения. Кстати, что касается версии с электронной педалью газа, в этом случае тонкий штуцер термостата соединяют с верхней частью расширительного бачка.
Опять же, можно подключить через тройник или врезать дополнительный штуцер. При этом стандартную трубку от термостата нужно заглушить. Далее нужно отключить и заглушить нижний шланг расширительного бачка системы охлаждения, далее подключается дополнительная магистраль от тройника. В свою очередь, тройник врезается в обратку отопителя.
Результатом подобных действий станет активное развоздушивание системы охлаждения, печка будет нормально греть на разных оборотах, а также температура двигателя всегда буе оставаться на нормальном уровне независимо от режима и нагрузки на мотор.
При этом вполне очевидно, что в случае исправности на Лада Калина термостат менять не обязательно. Другими словами, причина перегревов или холодной печки не в нем. В свою очередь, более комплексное усовершенствование системы охлаждения Лада Калина позволяет решить целый ряд проблем.
Конструкция системы охлаждения ЛАДА Калина
Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата
Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина
Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами
Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина
Система охлаждения состоит из двух так называемых кругов циркуляции:
- Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
- Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.
В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.
Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина
Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина
Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.
Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с
перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.
Как выгнать пробку из системы охлаждения.
Есть 2 основных способа:
- Действует на всех семействах автомобилей калины: встаем мордой на хороший уклон, откручиваем пробку расширительного бачка и прогреваем машину до срабатывания вентилятора. После полного прогрева радиторов и двигателя по обратке в расширительный бачок польется струйка ОЖ, если не идет нужно газовать. Постоянно смотрим за структурой поступающей жидкости, если она пенится и в ней явно есть пузырьки, то продолжаем дальше, пока не польется ОЖ без воздуха. Занимает данная процедура около 20-30 минут.
- Выгоняем пробку с помощью патрубков идущих к дроссельному узлу, не подходит у кого электронная педаль газа. В этом варианте оставляем заглушенную машину на определенное время постоять, чтобы воздух поднялся в самую высшую точку, а именно к дроссельному узлу. После этого откручиваем один из патрубков и зажав одну из дырок (на дроссельном или сам шланг) дуем в расширительный бачок пока не польется ОЖ без воздуха, после этого затыкаем дырку и проводим такую же операцию с другой. После двух операций быстро соединяем все обратно, чтобы воздух не попал.
Фото патрубков около дроссельной заслонки:
После того как выгнали пробку обязательно даливаем уровень жидкости то максимума.
«Лада Калина» и воздушная пробка: как удалить завоздушивание?
Первым делом нужно открыть крышку расширительного бака. Далее заведите мотор и, периодически нажимая на педаль газа, прогревайте двигатель до тех пор, пока датчик температуры не возрастет до красной шкалы. После включения вентилятора еще немного «подгазуйте» и выключите зажигание. Если воздушную пробку таким способом устранить не удалось, придется перейти к более радикальным мерам.
Как это выполняется? Сначала снимается пластмассовый экран двигателя (он демонтируется простым движением вверх). Далее при помощи отвертки отпускается хомут, а на штуцере подогрева дроссельного узла снимается одна из двух трубок. Затем выкручивается крышка расширительного бака. Горловина емкости накрывается чистой тряпкой. Далее нужно дуть в расширительный бак до тех пор, пока из снятой трубки не выльется охлаждающая жидкость. Если пробить емкость не удалось, закройте крышку и поставьте обратно трубку дроссельного узла. Далее необходимо снова прогреть мотор и выключить зажигание. После этого, не снимая крышки с бака, снова извлеките трубку подогрева и дождитесь, пока из нее под давлением не потечет тосол.
Поскольку данная жидкость весьма токсична и представляет определенную опасность для человека, специалисты рекомендуют производить слив ОЖ с предельной осторожностью. Не забывайте и о технике безопасности: как минимум у вас должна иметься пара резиновых перчаток
Следите также за температурой трубок, слив охлаждающей жидкости необходимо производить только при остывшем двигателе.
Теперь наденьте трубку на штуцер и затяните хомуты. На данном этапе воздух в системе охлаждения («Калина», ВАЗ) успешно удален. Как видите, устранить неполадки в СОД можно без привлечения специалистов.
В будущем, чтобы не допустить подобные неисправности системы охлаждения, «Лада Калина» должна регулярно диагностироваться на плотность всех хомутов и соединений в системе.
«Гребаный таз. «
Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.
Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.
Какие преимущества установки СОД Калина на ВАЗ 2110 ?
- Более быстрый прогрев двигателя, а соответственно в машине становится теплее раньше.
- Меньшее давление в СОД, то есть расширительный бачок на ВАЗ 2110 больше рвать не будет.
- Не нужно будет частенько подливать ОЖ.
На сколько быстрее станет прогреваться двигатель ВАЗ 2110 с СОД Калины точно сказать нельзя. Показатели могут быть разные, из за двигателя (16кл греется дольше, чем 8кл), разницы в температуре, влажности, термостата (5дыр или 6дыр), схеме подключения СОД и т.д. Примерно, можно ориентироваться на 20% прирост. Хотя некоторые разницы между СОД Калины и СОД ВАЗ 2110 не видят
Схема отопителя Калина
Устройство отопителя Лада Калина предназначено для обогрева и охлаждения салона авто. Если машина не обогревается, стёкла запотевают, вы чувствуете дискомфорт, то вам необходимо протестировать работоспособность отопительной системы. Разберитесь с функционированием печки на Калине.
Общая компоновка печки Калина
Расположение печки спроектировали под лёгкую инсталляцию кондиционера. Система простая, но вместе с тем достаточно надёжная.
- Левый боковой выход потоков.
- Левый воздуховод.
- Обогрев бокового стекла.
- Разветвитель воздушных потоков.
- Печка.
- Правый вентиляционный воздуховод.
- Правый боковой выход потоков.
- Воздуховод нижнего обогрева.
- Воздуховод обогрева салона.
- Центральный выход потоков вентиляции.
Используется приточно-вытяжной принцип. Воздушные массы внутри автомобиля разогреваются при помощи специальной жидкости, которая одновременно охлаждает двигатель. Принцип работы печки Калина базируется на том, что жидкость прогревает радиатор, где происходит теплообмен, и нагретый воздух проходит в салон через воздуховоды.
Если проанализировать отопитель Калины, принцип работы и схема отопителя будут отличаться комплектацией. В первом варианте простая и надёжная конструкция. А в другом — полный электронный контроль. Воздух проходит через фильтр в воздухозаборник, а затем вентилятор продувает дальше по системе. Двигатель работает и прогрелся. Антифриз движется по системе, в которой задействован радиатор печки.
Количество воздуха, который прогревается радиатором печки, регулируется заслонкой. Управляет работой вентилятора и заслонками блоком, который размещается на центральной панели.

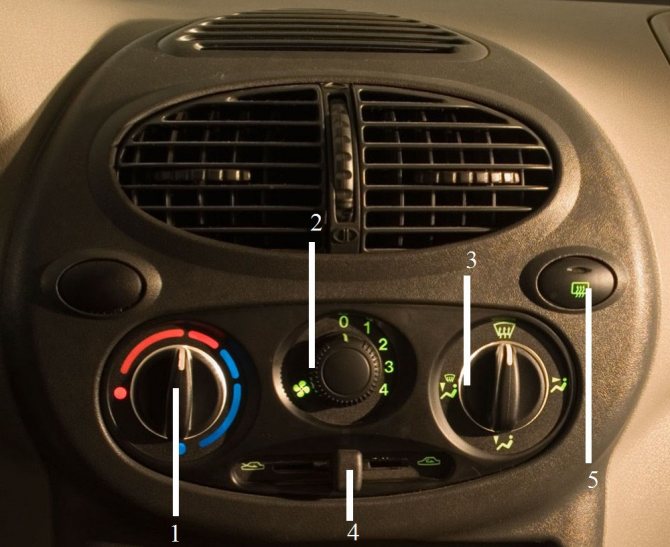

Блок управления устройством отопления
- Температурный регулятор. Меняем нагрев потока воздуха поворотом ручки. Синяя зона продуцирует холодный воздух, красная — тёплый.
- Тумблер переключения скоростей вентилятора. Поворотом ручки по часовой стрелке регулируется интенсивность воздухопотоков. Выбираете одну из 4 скоростей вентилятора.
- Селектор разделения воздушных потоков. Распределяются по конкретным направлениям:
Потоки проходят по верхней части салона.
Воздух направляется вниз.
Воздушные потоки направляются на лобовое стекло и вниз.
Потоки воздуха сосредотачиваются в район лобового стекла, а также боковых.
- Ручка, которая управляет рециркуляцией салонного воздуха. Включаем режим при движении по бездорожью или в дорожной пробке. Используется непродолжительное время, запотевают стёкла.
- Включатель режима разогрева заднего стекла.
Регулируем через аэродинамические устройства направление и насыщенность воздушных потоков. Поворачиваем направляющие лопаток и изменяем положение заслонок, чтобы добиться нужного направления воздуха.
Вентиляция салона Лада Калина
Выводные патрубки размещаются в кузовном оперении авто под багажником. Отопитель расположили под приборной панелью. Поток воздуха проникает в салон машины через заборник, который сконструирован перед лобовым стеклом в подкапотном пространстве. Воздух проникает через фильтр и разгоняется по салону под давлением, который создаёт вентилятор.
1.Патрубки для подачи воздуха в заднюю часть салона.
2.Боковые вентиляционные сопла.
3.Обдув боковых стёкол.
- Насадка обдува лобового стекла.
5-6-7.Центральные дефлекторы поступления потоков в салон автомобиля.
Направляем приточный воздух через дефлекторы поворотом маховичка. Если вращаем вверх, заслонка открывается и наоборот. Вы уже поняли, как устроена печка на Калине.
Электросхема печки Калина
- Реле с предохранителем в сборе.
- Режимный переключатель.
- Резистор.
- Электрический двигатель печки.
- Замок зажигания.
А. К источнику питания.
Элементы конструкции
Расширительный бачок машины Лада Калина изготовлен из прозрачного полиэтилена. Рассматриваемая система герметична за счет наличия впускного и выпускного клапанов. Схема СОД в Калине предусматривает наличие насоса охлаждающей жидкости. Корпус устройства изготовлен из алюминия. Внутри агрегата предусмотрено контрольное отверстие, с помощью которого определяется течь жидкости при поломке насоса.
Система охлаждения мотора автомобиля Лада Калина состоит из 2 кругов циркуляции:
- жидкость двигается через рубашку и радиатор (большой круг);
- жидкость двигается только по рубашке (малый круг).
Схема СОД предусматривает постоянную циркуляцию жидкости. При этом не учитывается положение клапанов термостата. Последнее устройство состоит из 2 клапанов, перераспределяющих потоки охлаждающей жидкости. На холодном моторе жидкость циркулирует по маленькому кругу.
Чтобы контролировать в системе температуру, используют специальный датчик. Он расположен в головке БК и связан с указателем температуры. С помощью радиатора отопления обогревается салон в Калине. Устройство состоит из 2 вертикальных бачков и трубок, расположенных в 2 ряда (горизонтально). Последние элементы соединены с бачками за счет резиновой прокладки.
Жидкость поступает в систему через верхний патрубок, а отводится — через нижний. Внизу бачка предусмотрена сливная пробка. Вентилятор запускается по сигналу контроллера. Причины выхода из строя СОД:
- утечка жидкости из старого хомута (устанавливают новый агрегат);
- пробитый радиатор (производятся ремонтные работы).
Завоздушивание системы охлаждения лада калина
Завоздушивание системы охлаждения Лада Калина — частая проблема этого автомобиля. Возникает такое явление под воздействием негативных факторов, в частности, неисправностей в функционировании машины. В результате чего система охлаждения начинает некорректно работать.
Система охлаждения автомобиля
Почему возникает завоздушивание
Вода и воздух являются двумя взаимосвязанными стихиями. При неисправности автомобиля они вызывают «бурю эмоций» в системе охлаждения. Обычно конфликт возникает в автомобильном радиаторе, что влечет за собой массу неприятностей. Первое, что замечают автомобилисты — машина закипает. Происходит это вовремя движения, причем температура за бортом и скорость движения не всегда влияют на этот процесс. Перегрев двигателя связан с нарушениями в работе системы охлаждения. Эта проблема требует немедленного решения.
Большинство современных автомобилей имеет двигатели с жидкостным охлаждением. Радиатор в них является самой необходимой и обязательной деталью. Нередко в машине установлено сразу 2 элемента, один — это система охлаждения, второй — обогрев или печка. Для перегревания двигателя достаточно развития одной проблемы, из 3 существующих. Самые распространенные причины, из-за которых воздушит систему:
- подклинивание термостата;
- недостаток охлаждающей жидкости;
- завоздушивание радиатора.
Проверить работоспособность радиатора просто: если печка на Калине выдает горячий воздух, а главный элемент при этом холодный, необходимо производить замен термостата.
При недостатке охлаждающей жидкости ситуация усложняется. Выявить эту проблему можно по теплому двигателю. Необходимо открыть пробку радиатора и проверить уровень антифриза. Если его мало, сохраняется высокая вероятность образования течи, в результате чего происходит завоздушивание системы. Возможно, антифриз вытесняет выхлопные газы. Обусловлено это слабой циркуляцией жидкости.
Последняя причина развития проблемы — воздушная пробка, образовавшаяся вследствие подсасываемого воздуха. Связано это с отсутствием достаточной герметичности в магистралях. Обнаружить течь или найти место фильтрации, не сложно. Тяжелее выявить подсасывание воздуха в самой печке.
Еще одной возможной причиной завоздушывания является нарушение целостности какого-либо элемента. Это может привести к закрытию подноса, что приводит к работе в обратном направлении. Выявить причину, по которой завоздушивается система, можно самостоятельно.
Решение проблемы завоздушивания
Специалисты выделяют 3 основных способа решения сложившейся ситуации.
Вариант 1. Необходимо удалить шланг с подогрева и открыть крышку на расширительном бачке. Затем ее накрывают тряпкой (она должна быть чистой) и дуют. Когда с места извлеченной трубки начнет выделяться антифриз, шланг необходимо быстро вставить обратно и затянуть хомутом. Следует сказать, что охлаждающая жидкость является ядовитой, ни в коем случае ее нельзя заглатывать. После проведенной манипуляции воздушная пробка исчезает.
Вариант 2. В этом случае необходимо подогреть двигатель — это позволит поднять давление. Затем мотор калины глушится и удаляется шланг согласно первому варианту. Крышку бачка трогать не нужно, она находится в закрытом положении. Когда из шланга побежит антифриз, его необходимо быстро надеть обратно и затянуть
Во время работы следует проявлять осторожность, так как антифриз может быть горячим
Вариант 3. Как удалить воздух в этом случае? После остывания двигателя необходимо снять шланг от бачка, который идет к системе охлаждения. Затем его наполняют охлаждающей жидкостью и закручивают пробку. Шланг необходимо поместить в пустую канистру, а на патрубок надеть трубку от воздушного насоса. Таким образом производится накачивание давления, во время этого процесса нужно следить за уровнем жидкости. При необходимости ее нужно доливать, но не более 2-3-х раз.
Как выгнать воздух, если ситуация постоянно повторяется? Воспользоваться можно любым из описанных методов, но при этом рекомендуется проверить все соединения системы на герметичность. Таким образом, Калина никогда не будет завоздушиваться.
Классический способ доработки
Для усовершенствования крышки расширительного бачка этим способом, необходимо снять и разобрать исследуемый элемент. При этом следует убрать резиновую прокладку и вынуть внутреннюю часть при помощи отвертки или другого подходящего инструмента. Само устройство крышки представляет собой корпус, пару пружин и клапанный механизм.
Суть доработки детали заключается в подрезании обеих пружин. Первый элемент укорачивается на 1 виток, второй экземпляр на 2. Проведя сборку в обратном порядке, нужно проверить эффективность работы модернизированного узла. В итоге выйдет открывание выпускной части клапана при нагрузке 1 бар (стоит отметить, что начальный показатель составлял 1,7 бар.
).
Правильно выполненная доработка позволит продуть крышку свободно ртом на впуск и выход воздуха. Если процесс происходит без затруднений, значит, деталь улучшена в плане предотвращения образования завоздушивания в системе и протеканию охлаждающей жидкости через минимальные зазоры.
Провести модернизацию крышки рассматриваемого узла можно самостоятельно, быстро, при минимальных затратах. Проблема возникает не только на рассматриваемой модели авто, но и на других аналогичных по характеристикам транспортных средствах.
Доработка крышки расширительного бачка на Калине значительно увеличивает рабочий ресурс системы охлаждения и сопряженных элементов. Кроме того, модификация способствует нормальной работе клапана в обоих режимах и предохраняет обмерзание узла, даже в сильные морозы.
Когда двигатель остывает поподает воздух через пароотводящи шланг с расширительного бочка, это происходит в основном зимой.И когда заводиш в радиаторе печки бурлит воздух и плохо греет печка.Бурление на печке чуть чуть поднадаело по этому решил от этого избавится с помощью гидрозатвора на паротводящий шланг.Если сомневаетесь можете прочесть ещё вот здесь www.lkforum.ru/showpost.p…?p=1158931&postcount=1455 вот ещё www.lkforum.ru/showpost.php?p=1256887&postcount=2
Взял болт отрезал резьбовую часть сколько мне надо, просверлил его не на сквозь и с боку просверлил.
Заварили его с трубками (нержовейка), одна трубка длинная одна короткая.
На неё закрутил гайку и для вида покрасил.))
Теперь расширительный бачёк:срезал мокушку куда подсоединяется пароотводящи шланг с радиатора.
Сверлить не чего не надо, нарезаем резьбу метчиком М12*1,75.
И закручиваем гидрозатвор, чтобы не пропускало наматываем фумку.
Теперь вместо воздуха засасывается антифриз через длинную трубку и воздух не поподает в систему охлаждения. —Сливаем старый антифриз: Откручиваем пробку на радиаторе в нижнем правом углу, затем открываем крышку расширительного бочка, ну и ещё откручиваем пробку на блоке цилиндров, вынимаем верхни шланг радиатора печки салона и туда дуем чтобы выгнать оставшуюся жидкость с радиатора печки. —Промываем: Закрутил пробку на радиаторе и в блоке цилиндров начел заливать дистилированную воду для промывки, когда вода пошла со шланга печки его одел на место и подтянул .Запускаем двигатель чтоб поработал некоторое время чтоб открылся большой круг и погонял дистилированную воду по системе (промыть) затем всё слил. —Заливаем новый антифриз: Залил антифриз по той же последовательности как и дистилированную воду .Весь воздух прогоняем ставя машину на горку перед и левая сторона машины должна быть повыше, и подгазовываем пока не откроется большой круг это где то 102-105*С Это температура когда термостат открыт полностью антифриз начинает церкулировать через радиатор и расширительный бачёк. Смотрим все подтёки, если есть устраняем (подтягиваем хомуты). Трубка гидрозатвора не должна быть длинной, должна достигать до отметми максимум на расширительном бочке, ну то есть погружатся в охлаждающую жидкость миллиметров на 5-10,если будет длинная то система не может выдовить воздух через неё. Я не могу обещать что она будет работать у всех, но если всё зделать правильно то будет работать, у меня церкулирует через гидрозатвор когда открывается большой круг.Я доволен как слон, печка греет на отпад.Спасибо кто посетил эту страничку.
Что в итоге
С учетом приведенной выше информации становится понятно, что если печка не греет или мотор перегревается, термостат Калина далеко не всегда является причиной проблем. Конечно, при появлении таких симптомов на Калина термостат и уровень ОЖ нужно проверять в первую очередь. Однако часто бывает и так, что термостат рабочий, а также уровень ТОСОЛа в норме.
Напоследок отметим, что единственным минусом рассмотренного выше способа усовершенствования СОД Калина является то, что мотор может дольше прогреваться. При этом на фоне проблем, которые возникают в случае завоздушивания штатной системы (перегревы ДВС, холодная печка и т.д.), такой недостаток практически никак себя не проявляет даже в холодное время года.
