Переделка сод калина

Охладительная система Лада Калина: особенности

Температура функционирования двигателя Калины – до 103°.

Если температурный показатель выше, мотор перегревается, следовательно, водителя с его авто ожидают серьезные неприятности: прогиб головки либо (что еще более удручающе) — гидроудар.

Перегрев мотора возможен в ситуации выхода из строя того или иного охладительного элемента. Поначалу наступает легкая фаза – при ней мотор закипает.

Последствия могут оказаться и тяжелее. Они характеризуются деформированием и прогибом головки блока цилиндров. В таком случае обстановка поправима за счет простого шлифовального процесса поверхности последней.

Для средней фазы характерна деформация частей мотора того же клапанного механизма. В дальнейшем вышеозначенной детали будет необходим серьезный ремонт: ведь починка головки блока довольно таки финансово затратное дело.

Тяжёлая фаза являет собой разрушение от сильного теплового потока поршневой группы. Все же, этот дефект – еще не самое страшное, что можно ждать. А вот в случае попадания охлаждающей жидкости в автоцилиндры, силовой агрегат вашей машины вполне закономерно постигнет гидроудар. А тогда может и капитальный ремонт не помочь.

Как диагностировать?

Перед диагностическим мероприятием потребуется внимательно изучить схему. К проверке следует склоняться только во время работы мотора.

Регулятор температуры, расположенный на блоке управления в салоне, устанавливаем в крайней левой позиции. Активируем вентилятор и наблюдаем попадание в салон сквозь дефлекторы горячего воздуха. Смещая постепенно ручку вправо до упора, достигаем выхода холодного потока воздуха.
Проверку скорости следует начинать с установки соответствующей ручки в позицию минимальных оборотов. Если вентилятор и модуль его управления исправны, то сила воздушной струи должна возрастать по мере перевода ручки в последующие позиции (и так до 4-го скоростного режима, соответствующего максимальному числу оборотов).
Проверяем заслонки. Здесь регулятор уровня температуры по максимуму сдвигаем в левое положение. Переключатель оборотов вентилятора переводим в позицию, соответствующую 4-й скорости. Сама проверка сводится к плавному перемещению регулятора заслонок между крайними положениями. Это следует выполнять, дабы ощущать корректировку направления потока. Переводя регулятор режима температуры в различные положения, наблюдаем изменение степени нагрева поступающего воздуха.

Возможные неисправности СОД, диагностика

Почти всегда поломка охлаждающей функции авто заключена в утечке тосола. Следует осмотреть машину под капотом на предмет возможных подтеков. Причиной утечки может быть:

либо прохудившийся хомут;
либо поломка радиатора.

Тогда в первом случае производится замена элемента, сделать это несложно и недолго. Что касается радиатора, то его лучше отремонтировать. Сложностей здесь также особых нет: нередко следует лишь запаять пробоины.

Причинами перегрева данного автомобиля также могут стать:

термостат. Годность его проверяется по обоим патрубкам: температура последних не должна быть резко разной (выясняется это на прогретом двигателе). В противном случае термостат неисправен, и циркуляция тосола происходит по малому кругу;
забитость радиаторных сот. Решить проблему можно, очистив внешнюю часть данного элемента. Зачастую сделать это не всегда легко, но иных методов, кроме как чистка сот вручную, пока не существует;
неисправность вентилятора. При повышении уровня нагрева охладительной жидкости, эта деталь должна начинать действовать. Если этого не происходит, проверьте реле, проводку либо датчик t°;
воздух в системе ОЖ. Lada Kalina не застрахована, в том числе, и от так называемой воздушной пробки внутри системы. В целом, предыдущие виды поломок устраняются довольно быстро и с ними практически все понятно. В последнем случае необходимо разбираться более детально. Вопрос – как выгнать воздух из охладительной системы Калина – действительно очень важен для оптимального функционирования совокупности элементов данного авто.

Воздушная пробка

Если происходит завоздушивание системы охлаждения, необходимо сделать следующее: при открытой крышке расширительного бака заведите силовой агрегат, время от времени выжимая педаль газа, прогрейте его, пока t°-датчик не «доберется» до шкалы красного цвета. После «запуска» вентиляционного устройства еще чуть «подгазуйте» и затем можно зажигание выключать.

Если по-прежнему воздушит систему охлаждения и вышеозначенные меры ни к чему не привели, следует действовать более радикально. Что необходимо предпринять, как выгнать воздух из системы охлаждения?

Поначалу снимите экран силового двигателя (демонтаж производится движением вверх).

Отпустите отверткой хомут, на подогревательном штуцере дроссель узла снимите одну из трубок.

У расширительного бака выкрутите крышку. Горловину открывшейся емкости прикройте чистым кусочком ткани. Теперь дуйте в бак: из трубки, которая была снята, должна политься ОЖ. Если не получилось пробить вышеозначенную емкость, крышку закройте, трубку установите на свое место.

Далее – опять прогрейте двигатель, зажигание выключите. Затем трубку вновь необходимо убрать, без снятия с бака крышки, и подождать, пока потечет тосол.

Так как эта жидкость очень ядовита и опасна для людей, сливайте ОЖ крайне осторожно. Помните и о безопасности: обзаведитесь резиновыми перчатками. Отслеживайте t° трубок

Учитывайте и то, что сливать ОЖ требуется лишь когда двигатель остыл

Отслеживайте t° трубок. Учитывайте и то, что сливать ОЖ требуется лишь когда двигатель остыл.

Теперь трубка надевается на штуцер, хомуты затягиваются. На данном этапе проблема того, как выгнать воздух из охладительной системы машины, удачно решена. Как видим, устранить неисправности в СОД возможно и без участия профессионалов.

СОД Лада Калина в определенном смысле требуется доработка.

На данный момент имеются такие методы ее усовершенствования:

переделка. Автомобиль укомплектовывают новым термостатом. Таким образом, температура тосола станет стабильной, и деятельность обогрев-элементов салона придет в норму;
для минимизации неисправности СОЖ машина снабжается фильтром охладительной жидкости;
дополнительный насос в вышеназванной системе силового агрегата. Это заставит тосол циркулировать по соответствующим каналам стремительнее, что однозначно снизит перегрев двигателя. И плюс – в холода вы не будете замерзать в авто.

«Лада Калина» и воздушная пробка: как удалить завоздушивание?

Первым делом нужно открыть крышку расширительного бака. Далее заведите мотор и, периодически нажимая на педаль газа, прогревайте двигатель до тех пор, пока датчик температуры не возрастет до красной шкалы. После включения вентилятора еще немного «подгазуйте» и выключите зажигание. Если воздушную пробку таким способом устранить не удалось, придется перейти к более радикальным мерам.

Как это выполняется? Сначала снимается пластмассовый экран двигателя (он демонтируется простым движением вверх). Далее при помощи отвертки отпускается хомут, а на штуцере подогрева дроссельного узла снимается одна из двух трубок. Затем выкручивается крышка расширительного бака. Горловина емкости накрывается чистой тряпкой. Далее нужно дуть в расширительный бак до тех пор, пока из снятой трубки не выльется охлаждающая жидкость. Если пробить емкость не удалось, закройте крышку и поставьте обратно трубку дроссельного узла. Далее необходимо снова прогреть мотор и выключить зажигание. После этого, не снимая крышки с бака, снова извлеките трубку подогрева и дождитесь, пока из нее под давлением не потечет тосол.

Поскольку данная жидкость весьма токсична и представляет определенную опасность для человека, специалисты рекомендуют производить слив ОЖ с предельной осторожностью. Не забывайте и о технике безопасности: как минимум у вас должна иметься пара резиновых перчаток

Следите также за температурой трубок, слив охлаждающей жидкости необходимо производить только при остывшем двигателе.

Теперь наденьте трубку на штуцер и затяните хомуты. На данном этапе воздух в системе охлаждения («Калина», ВАЗ) успешно удален. Как видите, устранить неполадки в СОД можно без привлечения специалистов.

В будущем, чтобы не допустить подобные неисправности системы охлаждения, «Лада Калина» должна регулярно диагностироваться на плотность всех хомутов и соединений в системе.

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Какие преимущества установки СОД Калина на ВАЗ 2110 ?

Более быстрый прогрев двигателя, а соответственно в машине становится теплее раньше.
Меньшее давление в СОД, то есть расширительный бачок на ВАЗ 2110 больше рвать не будет.
Не нужно будет частенько подливать ОЖ.

На сколько быстрее станет прогреваться двигатель ВАЗ 2110 с СОД Калины точно сказать нельзя. Показатели могут быть разные, из за двигателя (16кл греется дольше, чем 8кл), разницы в температуре, влажности, термостата (5дыр или 6дыр), схеме подключения СОД и т.д. Примерно, можно ориентироваться на 20% прирост. Хотя некоторые разницы между СОД Калины и СОД ВАЗ 2110 не видят

Определение неисправности в системе охлаждения

Первым признаком того, что с системой охлаждения что-то не так, является снижение уровня антифриза в расширительном бачке. Следует постоянно контролировать количество охлаждающей жидкости. В исправной системе ее уровень должен сохраняться между минимальной и максимальной отметками. Если объем антифриза начнёт снижаться, мотор будет быстрее нагреваться, и риск перегрева возрастёт.

На Калине нет указателя температуры двигателя, есть только лампочка на панели приборов, которая сигнализирует о критической температуре охлаждающей жидкости. Если доливать антифриз приходится часто, следует искать место утечки. Если пробиты шланги, их можно заменить, как и хомуты.

Следующий объект проверки – циркуляция охлаждающей жидкости в системе

После запуска мотора нужно обратить внимание на расширительный бачок. Нарушение циркуляции может быть вызвано неисправностью водяного насоса (ремонту не подлежит) или засорением системы охлаждения – в этом случае необходимо ее почистить

Если после полной проверки неисправность не найдена, причина неполадок печки – воздушная пробка. После выведения лишнего воздуха работа отопителя нормализуется.

Технические особенности системы

Расширительный бачок

Единая схема и закрытая конструкция системы охлаждения двигателя (СОД) Калины характерны и для других моделей ВАЗ. Система предназначена для отвода тепловой энергии от нагретых элементов мотора за счет антифриза либо иной охлаждающей жидкости.

СОД состоит из следующих функциональных деталей.

Радиатор охлаждения. Снижает температуру охлаждающей жидкости за счет потока холодных воздушных масс.
Вентилятор. Применяется для быстрого охлаждения тосола в системе охлаждения Калины.
Расширительный бак. Предназначается для компенсации объема охлаждающей жидкости (ОЖ). Необходимость этого агрегата связана со свойством расширения/сужения ОЖ.
Помпа либо центробежный насос, который отвечает за принудительную циркуляцию тосола по соответствующим каналам.
Термостат, в задачи которой входит регулирование объема тосола в системе охлаждения Калины.
Датчик температуры, участвующий в управлении СОД.

Работа охлаждающей системы основана на тесной взаимосвязи разных деталей, элементов и датчиков, включая устройства, которые предназначены для измерения температуры масла. От температуры двигателя зависит прохождение жидкости охлаждения по большому либо по малому кругу. В первом случае тосол проходит через все составляющие СОД, кроме радиатора. При подобной циркуляции термостат закрыт. При повышении температуры мотора этот элемент постепенно открывается. Тосол, пройдя большой круг, попадает в радиатор. Последнее устройство охлаждается за счет встречных воздушных масс. Если этого будет недостаточно, подается сигнал на вентилируемый агрегат, который начинает принудительно направлять воздушные массы на соты.

Охлажденная жидкость поступает в малый круг. Далее с учетом температуры мотора происходит автоматическая циркуляция тосола по малому либо большому кругу. При этом поддерживается оптимальная рабочая температура, которая должна находиться в пределах 95-105°С. Данный фактор оказывает прямое влияние на работоспособность печки Калины. В данном случае она не сможет подавать теплые воздушные массы в салон.

Если в работе СОД возникают сомнения, нужно провести диагностику автомобиля, выяснив причины неисправности. Устранить поломку можно как своими руками, так и с помощью автомеханика.

Подбор запчасти

К выбору радиатора печки стоит подходить тщательно, поскольку менять его достаточно неудобно. Основная часть автомобилистов выбирает оригинальную деталь, которая доступна в продаже. Но мало кто знает, что существует несколько аналогов.

Рассмотрим, варианты радиатора отопителя на Калину, их каталожные номера:

1118-8101060 – это артикул оригинального каталожного номера радиатора отопителя на Калину. Он идеально становится на посадочное место и не требует доработок. Средняя стоимость по РФ составляет 1500-1700 рублей.
Оригинальный радиатор печки и шланги
Существует несколько аналогов, которые по качеству исполнения, ничем не уступают оригиналу. Так, на Калину подходят запчасти следующих производителей: Pekar (1118-8101060), Fenox (RO0001O7), Luzar (LRH 0118). Средняя стоимость аналога составляет 1200-1500 рублей.

Радиатор печки Крафт

Причины выхода из строя

Причин выхода из строя радиатора печки не много, но их необходимо знать. Рассмотрим, основные из них:

Засоренность радиатора, которая привела к давлению, вследствие чего возник пробой трубки внутренней части.
Антифриз течёт в салон из-за пробоя в радиаторе печки
Воздушная пробка, также может послужить причиной течи радиатора.
Износ. Частое использование печки приводит к износу внутренних стенок трубок.

Рекомендуем: Устройство и замена реле топливного насоса

Пожалуй, это основные причины, но могут возникать и другие вследствие эксплуатации автомобиля.

Конструкция системы охлаждения ЛАДА Калина

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина

Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина

Система охлаждения состоит из двух так называемых кругов циркуляции:

Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина

Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с

перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.

Проверка вентиляции и печки Лада Калина

Автовладельцы утверждают, что отопитель Калины обогревает гораздо лучше, чем предыдущие модели ВАЗ. Она иногда выходит со строя и требует ремонта. Сделайте полную диагностику системы, чтобы быть уверенными в работоспособности.

Заводим двигатель автомобиля.
Поверните левую ручку против часовой стрелки и поставьте в синюю зону.
Ставим переключатель скоростей вентилятора поочерёдно в каждое из 4 положений. Если не вращается вентилятор в одном из положений, то проверяем цепь питания устройства.
Переводим регулятор скорости на максимум.
Правой ручкой (управление заслонками) проверяем перенаправление потоков воздуха. Если замечаем, что изменения нет, то ремонтировать надо привод заслонок.
Прогрейте двигатель до 90°С. Поверните левую ручку в крайнее положение красной зоны.
Воздух, который выходит с панелей, должен дуть тёплый воздух.
Верните левую ручку в синюю зону. С сопел опять будет выходить холодный воздух.
Если температура воздушных потоков не изменяется от смены положения регулятора, то неисправно управление приводом центральной заслонки.

Понять, что повреждён отопитель салона Калина, схема которого несложная, автовладелец может не сразу. Постоянно доливаете антифриз в малых количествах, а ковролин в салоне сухой и нет запаха антифриза. Течь печки проявляется не сразу, а главное, что жидкость может испаряться. В радиатор на Калине нет выведенных патрубков в салон, которые могут протекать.

Замена термостата на Калине 8 клапанов

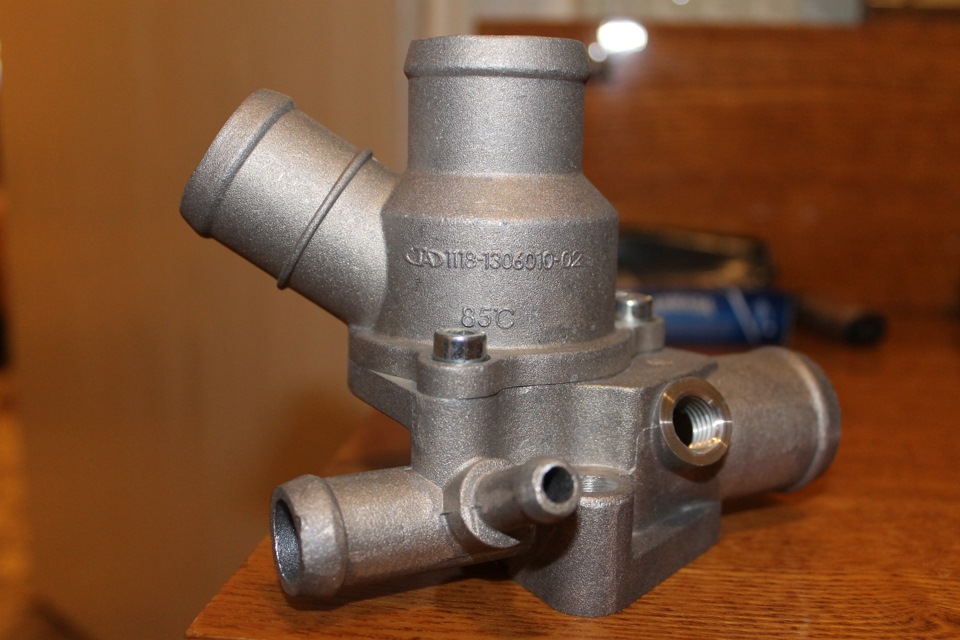

Термостат на Калине состоит из 2-х частей — так называемой крышки термостата и корпуса. Крышка — эта та часть, в которой находится термоэлемент, а корпус — которая крепится к двигателю. Корпуса отдельно не продаются в отличии от крышек, по крайней мере я не встречал. Поэтому можно заменить либо крышку, либо покупать полностью термостат в сборе.

К двигателю он крепится 2-мя гайками вместе с проводом массы от АКБ. Откручиваем их и снимает термостат. В большинстве случаев остатки прокладки приклеятся к двигателю. Их нужно будет удалить ножом либо лезвием.

В корпус термостата вкручен датчик температуры ОЖ. Его нужно выкрутить со старого и вкрутить в новый термостат, либо же просто купить новый. Он крепится под медную прокладку, которую вроде как нужно менять на новую, но практика показывает, что б/у тоже держит нормально. Резьбу самого датчика ближе к прокладке можно легонько промазать герметиком.

На новую прокладку термостата, для уверенности, дополнительно нанес тонкий слой герметика и установил его на подготовленное место. По отзывам в интернете лучше всего покупать оригинальный термостат от АвтоВАЗа. Он прослужит дольше всех. На втором месте , именно такой я и купил, так как оригинальный просто не смог найти. Некоторые образци могут открываться не при 85 градусах, а при 90-95º. Не уверен, нормально ли это. Так же нужно отметить, что крышка термостата ПРАМО не встанет в корпус АвтоВАЗа, будет мешать бортик, который умельци благополучно спиливают болгаркой.

Замену патрубков системы охлаждения Калины можно условно поделить на замену патрубков печки и замену патрубков радиатора. К печке подходят 2 патрубка — подводящий (1) и отводящий (2). К радиатору так же подводящий (3) и отводящий (4). Так же есть небольшой соединительный патрубок (5) от термостата к сифону.
