Устройство и работа выхлопного тракта

Система выпуска отработанных газов включает 3 основных элемента (начиная от силового агрегата):

• двойная приёмная труба, на водительском жаргоне – «штаны»;
• средняя секция, снабжённая одним либо двумя резонаторными бачками;
• последняя секция — основной глушитель.

Количество резонаторов средней части тракта зависит от типа двигателя, установленного на ВАЗ 2107. Если машина комплектовалась мотором 2105 рабочим объёмом 1,3 л, на секции предусматривался 1 бачок (модификация ВАЗ 21072). Авто с силовыми агрегатами 1,5 и 1,6 л (ВАЗ 2107—21074) комплектовались трубами на 2 резонатора.

На ВАЗ 2107 с двигателем 2105 нежелательно ставить секцию на 2 бачка — это снижает мощность силового агрегата. Мечтая о тихой работе мотора 1,3 л, лично пробовал менять 1-бачковый резонатор на 2-бачковый. Снижения звука выхлопа не заметил, а вот падение тяги при нагрузке ощутил явственно.

Весь тракт крепится в 5 точках:

• фланец «штанов» прикручен к отводящему коллектору 4 бронзовыми гайками М8;
• конец приёмной трубы крепится к кронштейну на коробке передач;
• плоский бачок глушителя зацеплен 2 резиновыми подвесами;
• выходная труба глушителя зафиксирована с помощью резиновой подушки, прикрученной к металлической скобе кузова.

Принцип работы тракта довольно прост: выталкиваемые поршнями газы проходят через коллектор и «штаны», затем попадают в резонаторную секцию. Там происходит предварительное подавление звуковых колебаний и снижение температуры, после чего продукты горения поступают в основной глушитель. Последний максимально снижает уровень шума и выбрасывает газы наружу. Теплоотдача и охлаждение дыма происходит по всей длине выпускных элементов.

На «семёрках» с инжектором конструкция выхлопа дополнена каталитическим нейтрализатором и кислородными датчиками. Элемент расположен между приёмной трубой и второй секцией, способ соединения — фланцевый. Катализатор очищает дымовые газы от токсичных соединений (окиси азота и углерода), а лямбда-зонды информируют электронный блок управления о полноте сгорания топлива по содержанию свободного кислорода.

Описание преимуществ и недостатков инжекторов ВАЗ 2107

Устройство двигателя инжекторного типа дает все основания говорить о неоспоримых преимуществах в сравнении с карбюраторными движками:

1. Коэффициент полезного действия намного выше, соответственно уменьшено потребление топлива.
2. Мощность мотора имеет более высокие показатели при аналогичных с карбюраторными движками объемах.
3. Устойчивость работы мотора на холостых оборотах.
4. Гарантированный холодный запуск.
5. Нет необходимости в регулировках системы зажигания и подачи бензина.
6. Оптимальность состава топливовоздушной смеси способствует уменьшению количества вредных элементов в выхлопных газах.
7. Отсутствие шумовых эффектов при работе мотора благодаря наличию гидронатяжителя цепи и гидрокомпенсатора, регулирующего зазоры клапанов.
8. Достижение высокого крутящего момента на разных оборотах.

Инжекторные двигатели также могут работать на газе. Наиболее предпочтительным является четвертое поколение газового оборудования.

К наиболее часто встречающимся недостаткам относятся следующие пункты:

• Инжекторный двигатель, расположенный в прежнем неудобном подкапотном пространстве, имеет затрудненный доступ к рабочим узлам и деталям.
• Повышенные требования к качеству бензина, при использовании топлива низкого качества наблюдается ускоренное загрязнение топливной системы, требующее проводить внеплановые обслуживающие мероприятия.
• При выходе из строя впрыскивающей системы необходимо обращаться к услугам специалистов, чтобы они произвели необходимое обслуживание, настройки, восстановление работы мотора.

Самостоятельно найти поломку и произвести ремонт инжекторного двигателя ваз 2107 своими руками стало не так-то просто. Переборка мотора также производится в условиях автомастерских, оснащенных специализированным оборудованием.

Датчик расхода воздуха

Это прибор, который позволяет зафиксировать количество воздуха, которое поступает в топливную рампу. В основе конструкции находится нить из платины, которая в некоторых случаях загрязняется. Чтобы продлить ресурс этого устройства, необходимо своевременно менять воздушный фильтр. Если степень загрязнения небольшая, допускается производить очистку нити при помощи средства для промывки инжекторов.

Суть работы заключается в том, что нить прогревается до определенной температуры. При прохождении воздуха через трубку происходит охлаждение нити на несколько градусов. Логика, установленная в блоке управления, производит расчет количества воздуха, который поступает в рампу. Это самый простой способ посчитать воздух, поступающий в рампу для образования смеси.

Замена блока предохранителей ВАЗ 2107 на новый

Последовательность замены блока предохранителей ВАЗ 2107:

1. Снять клемму (или обе) аккумуляторной батареи.
2. Демонтировать фильтр воздушный.
3. Отключить жгут в нижней части блока предохранителей.
4. Снять крышку перчаточного отсека.
5. Отключить второй жгут от блока предохранителей.
6. Демонтировать два болта крепления блока.
7. Установить новый блок предохранителей.
8. Подключить электропроводку к новому блоку.
9. Смонтировать конструкцию в обратной последовательности.
10. Подключить клеммы аккумуляторной батареи (сначала положительную, затем отрицательную).

Блок реле и предохранителей является сердцем электрооборудования автомобиля. От его исправной работы зависит работоспособность всех электрических систем машины.

Как заменить адсорбер на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?

Снятие: 1) В начале операции скиньте минусовую клемму с вывода аккумулятора к которому она подсоединяется, если вы не знаете как это сделать, тогда прочтите статью которая называется: «Замена аккумулятора на ВАЗ», в этой статье найдите первый пункт в нём всё подробно расписывается.

2) Теперь отсоедините колодку проводов которая подсоединяется к клапану продувки адсорбера как показано на фото под цифрой 1 и после чего взяв в руки отвёртку, полностью отверните ей шланг который подсоединяется к патрубку который идёт от клапана продувки (см. фото 2).

Примечание! Если у вас не получается снять шланг с патрубка, тогда можете снять сам клапан продувки, для этого подденьте его с краю как показано на рисунке, тем самым он выйдет усиками которые на нём присутствуют (Указаны красной стрелкой) из зацепления с отверстиями (Указаны синей стрелкой) в которые эти усики и упираются!

Когда клапан будет снят, начните вращать его по часовой или против часовой (Как вам удобно) стрелки и тем самым снимите с него в это время шланг и отведите в сторонку чтобы он не мешал снятию самого адсорбера с машины!

3) Затем при помощи всё той же отвёртки вам нужно будет ослабить хомут и снять ещё один шланг, но только на этот уже раз вам придётся снять шланг подвода паров который располагается чуть ниже того шланга который вы отсоединяли ранее от клапана продувки.

4) После этого возьмите гаечный ключ и им отверните болт стяжного хомута, который крепит сам адсорбер (Имеется ввиду крепит стяжной хомут, а не болт) и когда болт будет выкручен, снимите адсорбер с автомобиля вынув его для этого через верхнюю часть автомобиля.

Установка: Устанавливается данный агрегат на своё место в обратном порядке снятию.

Проверка клапана продувки адсорбера на работоспособность:

1. Как уже говорилось ранее, сам адсорбер редко выходит из строя, в основном только если его уронить с какой ни будь приличной высоты или нечаянно сломать какой либо патрубок который идёт на него, а так в основном ломается либо клапан продувки (При его неисправности, машина начнёт тупить, а именно если он разгерметизировался, то есть в нём появилась какое то отвёрстие через которую могут выходит пары бензина, из-за этого смесь воздуха и бензина станет богаче что приведёт к неустойчивой работе двигателя на холостом ходу и машина даже может время от времени глохнуть), либо если клапан завис открытом положение то в этой ситуации может уже произойти не поправимое, а именно бак у автомобиля может сплющить тем самым бензонасос и датчик уровня топлива скорее всего выйдут из строя, поэтому и нужно уметь проверять работает ли клапан продувки адсорбера или же нет.

Примечание! Теперь расскажем вам немного об ошибки так называемой «check engine», она сразу загорится у вас на панели приборов (Если только она не отключена), если выйдет из строя клапан продувки адсорбера поэтому за этой ошибкой внимательно следите и по возможности проверяйте работает ли клапан продувки или же нет!

Кстати, к адсорберу как вы уже поняли из прочтения статьи подходит два шланга, один из которых является шлангом который идёт на клапан продувки, а другой шлангом подвода паров, так вот за состоянием обоих этих шлангов тоже нужно следить и время от времени посматривать на них, вить если он потрескается и на нём появятся продольные сквозные трещины то автомобиль скорее всего потеряет ту динамику которая у него была раньше!

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

• LADA 2107–20 — в соответствии со стандартом Евро-2;
• LADA 2107–71 — для китайского рынка;
• LADA-21074–20 (Евро-2);
• LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

• предохранители: силовых цепей главного реле;
• цепи постоянного питания контроллера;
• цепи реле электробензонасоса;

реле:

• главное;

бензонасоса;
электровентилятора;
диагностический разъём.

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

• АКБ напряжением 12 В, ёмкостью 55 Ач;
• генератор типа Г-222 или 37.3701;
• регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,6–14,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

• вспомогательное, которое подаёт питание на выводы стартера;
• втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

• катушку зажигания;
• распределитель с контактным прерывателем;
• свечи зажигания;
• высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

1. Свечи зажигания.
2. Распределитель.
3. Экран.
4. Датчик Холла.
5. Электронный коммутатор.
6. Катушка зажигания.
7. Монтажный блок.
8. Блок реле.
9. Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

1. Блок-фары с габаритами.
2. Подсветку подкапотного пространства.
3. Монтажный блок.
4. Освещение бардачка.
5. Выключатель подсветки приборов.
6. Задние фонари с габаритами.
7. Подсветку номеров.
8. Переключатель ламп наружного света.
9. Лампочка индикации наружного освещения (в спидометре).
10. Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

• электромоторы: стеклоомывателя;
• стеклоочистителя;
• вентилятора отопителя;
• вентилятора радиатора охлаждения;

прикуриватель;
часы.

В схеме подключения стеклоочистителей используются:

1. Моторедукторы.
2. ЭД омывателя фар.
3. Монтажный блок.
4. Замок зажигания.
5. Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

Неполадки глушителя и других элементов

Секция основного шумоподавления ВАЗ 2107 служит в течение 10—50 тыс. км пробега. Столь широкий диапазон объясняется разным качеством изделий и условиями эксплуатации. Ресурс приёмной трубы и резонатора лежит в тех же пределах.

Возникновение неполадок глушителя характеризуется такими признаками:

• появление рокота со стороны выхлопной системы, в запущенных случаях переходящего в громкий рёв;
• постоянный глухой стук — труба задевает днище автомобиля;
• более редкая неисправность — полный отказ двигателя, силовой агрегат не заводится и не подаёт признаков «жизни».

Рокот и рёв свидетельствуют о прогаре выхлопной трубы или бачка глушителя, возникающем по таким причинам:

• естественный износ металла;
• сквозное повреждение от удара или выстрела со стороны двигателя;
• воздействие коррозии, обусловленное большим количеством конденсата, который скапливается на дне бачка.

Обычно прогары возникают на сварных соединениях труб с бачками глушителя либо резонатора. Если корпус прохудился от коррозии или механического воздействия, дефект виден на нижней части элемента. Нередко выхлопная «сечёт» – газы прорываются на стыке двух секций из-за ослабления соединительного хомута.

Обучая супругу водить «семёрку», мой знакомый неудачно выбрал площадку с низеньким парапетом вместо бордюра. Сдавая назад, девушка зацепила дорожное ограждение глушителем. Поскольку деталь уже отработала приличный срок, удара хватило, чтобы пробить корпус насквозь.

Задевание бачка или трубы о днище авто происходит из-за растянутых либо порванных резиновых подвесов. Раскачивание и удары вызывают глухой надоедливый стук, устраняемый путём замены резинок.

Если двигатель абсолютно «мёртв», стоит проверить катализатор инжекторной «семёрки» либо сам тракт на предмет засора. Полностью перекрытое сечение трубы не позволит выбросить газы из цилиндров и втянуть новую порцию горючей смеси.

Засорение или забитый катализатор можно выявить по тихому шипению воздуха, доносящегося от одного из стыков трубы. Когда вы неоднократно пытаетесь завести мотор, поршни накачивают воздух в забитую систему выпуска, который под давлением начинает выходить через неплотности. Если открутить «штаны» от коллектора и повторить запуск, двигатель наверняка заведётся.

Устранение неполадок – определяем и ликвидируем

При средней скорости движения 80–100 км этот автомобиль расходует 6.5–7 л на 100 км пробега. Достигнуть такого расхода удалось за счет инжектора. Инжектор – устройство, полностью заменившее работу карбюратора. Состоит он из форсунок и топливной рейки, а также электронных датчиков, которые дают сигнал для впрыска топлива

Впрыск топлива в двигатель выполняется форсунками, поэтому очень важно следить и вовремя чистить их, чтобы не нарушать работу двигателя вашего авто. Заправлять также стоит высококачественным октановым топливом

В результате несвоевременной замены топливного и воздушного фильтров, а также использования низкокачественного топлива инжектор может выйти из строя. Не спешите в автосервис – для начала убедитесь, что причина плохой работы автомобиля и уменьшения мощности кроется не в этих запчастях, а в чем-то другом. Одной из основных причин плохой работы инжектора является неправильная работа блока управления, так называемого компьютера. Для выявления причин нужно пройти сервисную диагностику, в некоторых случаях понадобится полная прошивка блока.

Во время плохой работы инжектора ВАЗ 2107 существенно увеличивает расход топлива, при этом на панели приборов должен загореться соответствующий индикатор, который указывает на наличие ошибки в работе. Проблемы в работе выказывает и уменьшение мощности двигателя, также возможны провалы при нажатии на педаль газа. Полную чистку инжектора можно сделать в автосервисе, или же, купив необходимую химическую жидкость, сделать все самому.

Данные процедуры обойдутся вам намного дешевле, однако они требуют наличия технических навыков и внимательности. Перед выполнением работ по ремонту или чистке инжектора необходимо проверить все электронные датчики. Выполнить это действие можно путем отключения на них фишек, при этом на панели приборов должен раздаться характерный звук и загореться один из индикаторов.

Замена глушителя ВАЗ 2107

Глушитель ВАЗ 2107 (инжектор и карбюратор) соединен с резонатором хомутом, который находится спереди от заднего моста. Перед снятием хомута его следует обстучать молотком, чтобы облегчить раскручивание резьбового соединения и расстыковку труб.

Чтоб поменять глушитель, необходимо проделать такие действия:

• ослабить болт хомута и снять (сдвинуть) хомут;
• стащить развальцованную трубу глушителя с резонатора (если не получается — сбить при помощи молотка и зубила);

Совет: если разъединить части не получается, необходимо болгаркой срезать “лепестки” трубы глушителя.

• снять глушитель с подушки и ремней крепления;
• установить новый глушитель на ВАЗ 2107;
• затянуть хомут.

Охладительная конструкция привода автомобиля

Гидросистема охлаждения автомобиля — это группа устройств и соединяющих их трубопроводов, а также каналы в блоке двигателя внутреннего сгорания, позволяющие отводить от деталей полученное тепло в процессе работы механизмов.

Структура системы охлаждения в ВАЗ-2107:

• радиатор;
• расширительный бачок;
• водяной насос;
• термостат;
• вентилятор.

Возможно, вас также заинтересует статья нашего специалиста, в которой подробно описано, как настроить карбюратор на ВАЗ-2107.

Главной задачей охладительной структуры является поддержание оптимальной температуры при работе мотора независимо от условий работы путём удаления части произведённого в нём тепла через охлаждающую жидкость. В автомобилях используется промежуточный макет охлаждения:

• тепло от двигателя;
• охлаждающая жидкость;
• теплообменник, каким является радиатор.

Следовательно, конструкция охлаждения не допускает перегрев двигателя и снижение температуры ниже оптимального значения, что обеспечивает стабильную работу мотора, хорошую смазку трущихся частей, уменьшение зазоров при контакте деталей. В модели автомобиля 2107 с инжектором установлен подогрев корпуса дроссельной заслонки.

https://youtube.com/watch?v=EK7_GSpECNo

Тепло, полученное от двигателя, можно использовать для обогрева автомобиля. Эту задачу реализует второй подобный по конструкции теплообменник, в котором происходит процесс противоположный радиатору охлаждения. Нагретый воздух от теплообменника подаётся в салон автомобиля.

Структура устройства системы охлаждения двигателя ВАЗ-2107 карбюратор состоит из двух схем:

• циркуляция хладагента по малому кругу внутри двигателя;
• контур большого круга, куда входят радиатор и расширительный бачок.

Тепловой комфорт современного двигателя требует охлаждения, состоящего из двух независимых контуров — для блока и головки цилиндров. Это позволяет достичь высокой температуры цилиндров для улучшения их смазки, так как вязкость масла меньше, и сопротивление трения также уменьшается. Также снижается температура головки блока, что предохраняет двигатель от возникновения детонационного сгорания топлива.

Современный взгляд на регулирование температурных условий работы двигателя при помощи так называемой умной системы охлаждения 21074 с инжектором включает в себя:

• электронное управление помпой независимо от работы двигателя;
• вентилятор с регулируемой переменной скоростью вращения;
• датчики температуры охлаждающей жидкости, помещённые в прокладке головки цилиндров, для контроля условия работы двигателя;
• многофункциональный клапан вместо традиционного термостата.

Такое устройство быстро и гибко регулирует температуру жидкости в текущем режиме работы двигателя. Его обслуживание состоит из таких операций:

• контроль и периодическое пополнение количества хладагента;
• проверка герметичности гидросистемы;
• тест пригодности охлаждающей жидкости;
• периодическая замена антифриза;
• контроль эксплуатации датчиков и индикаторов.

Замена плавких предохранителей противотуманных фар

На ВАЗ 2107 имеется еще один плавкий предохранитель, который отвечает за функционирование противотуманных фар. Многие автовладельцы “семерки” часто не могут найти это устройство. Расположено оно непосредственно под консольной центральной панелью. Там находится кнопка включения противотуманных фар, рядом возле которой и расположился предохранитель. Чтобы его заменить, потребуется извлечь панель. Располагается данный агрегат в круглом продолговатом контактном коробе. Для замены необходимо вынуть его и поменять на новый.

Для того, чтобы проверить или заменить плавкие предохранительные фары, необходимо выполнить следующую последовательность операций:

1. Выключить питание автомобиля.
2. Отвёрткой отсоединить выключатели из консоли в том месте, где установлена магнитола, обеспечив свободный доступ.
3. Вытащить пластиковую вставку на консоли отжав её отвёрткой, чтобы открылся доступ к корпусу предохранителя противотуманных фар.
4. Достать корпус и провести проверку или замену плавкой вставки.
5. Собрать все элементы и выключатели в обратной последовательности, убедиться в работоспособности противотуманных фар.

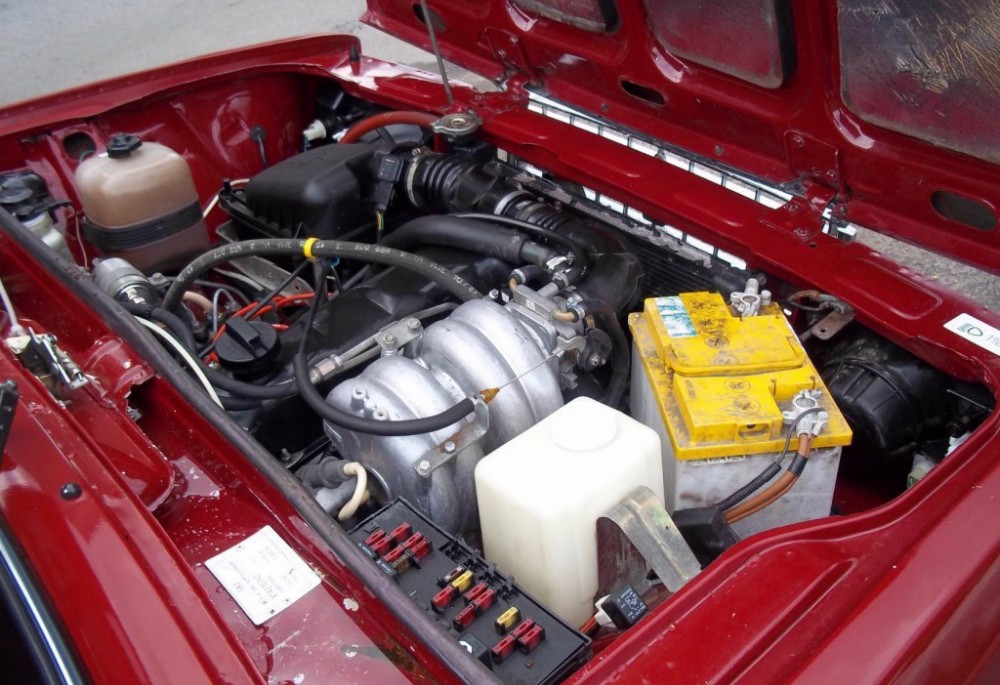

ВАЗ 2107 инжектор: устройство

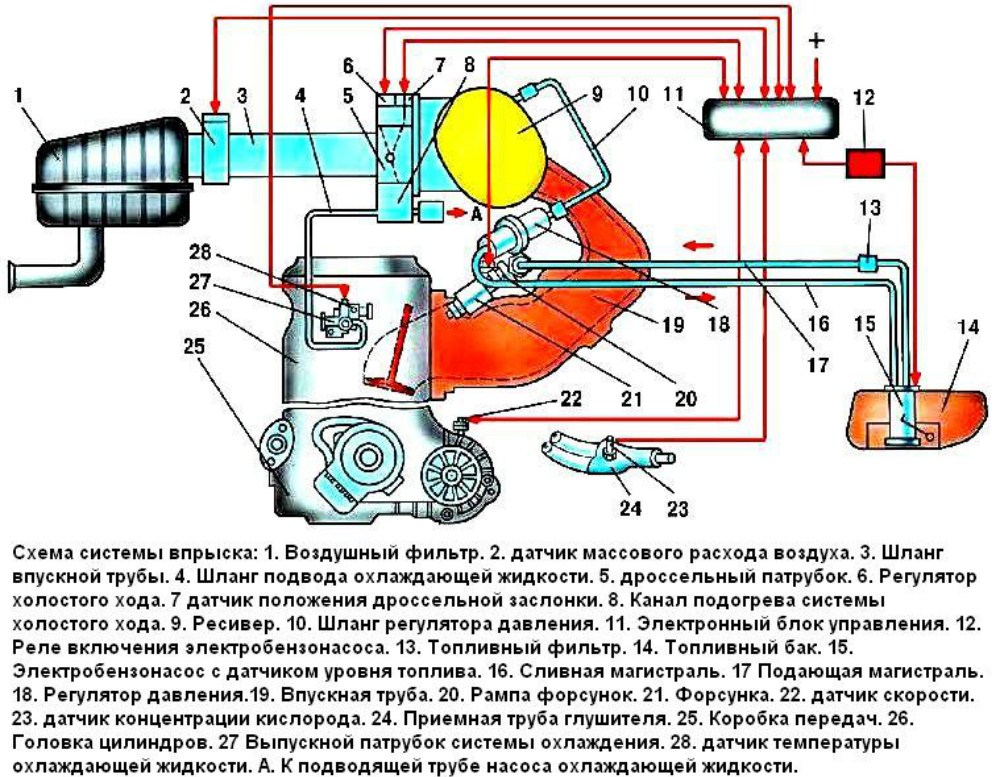

В автомобилях ВАЗ 2107 установлена распределенная система впрыска. Она работает в паре с электронной системой управления двигателем. Ее называют ЭБУ. Она при помощи многочисленных датчиков контролирует подачу и количество воздуха и топлива, которые поступают в цилиндры. Также ЭБУ при необходимости запускает или выключает топливный насос, управляет образованием искры на свечах зажигания, а также корректирует углы зажигания. Кроме всего этого, ЭБУ регулирует частоту, с которой вращается коленвал на холостом ходу, а также при необходимости запускает охлаждающей вентилятор и контролирует систему охлаждения.

Причины и признаки неисправностей форсунок инжекторной семерки

Форсунки — это одна из важнейших деталей инжекторной системы подачи топлива. Если она выходит из строя, что случается крайне редко, то нарушается работа двигателя. Чаще всего наблюдается засорение топливных форсунок, что происходит по причине контакта с агрессивными средами. Агрессивной средой является не только топливо, но сжигаемая ТВС. Перед тем, как почистить форсунки на ВАЗ 2107, нужно определить по признакам, что требуется диагностика именно этих деталей:

1. На холостом ходу наблюдается нестабильная работа ДВС.
2. При попытке тронуться с места глохнет двигатель.
3. Снижение мощности и резвости.
4. При движении возникают рывки и провалы.
5. Избыточное количество выхлопных газов из глушителя.
6. Увеличение расхода топлива.
7. Наблюдаются посторонние звуки и шум при работе мотора.

При обнаружении этих признаков понадобится провести проверку состояния форсунок. Причиной их засорения является низкокачественный бензин, из-за которого на стенках образуются отложения. Если на автомобиле неисправен или отсутствует топливный фильтр, то необходимость очистки топливных распылителей возникает достаточно часто.

После снятия понадобится проверить устройства, а точнее их состояние. Как проверить форсунки на семерке, разберемся в следующем разделе. Если диагностика покажет их непригодность к эксплуатации, то понадобится выполнить замену.

Диагностика устройств

Чтобы убедиться в необходимости очистки или замены форсунок, понадобится для начала выполнить некоторые диагностические манипуляции:

Что представляет собой рассматриваемое устройство

Топливный насос на автомобиле ВАЗ 2107 инжектор представлен в виде электрического моторчика с помпой, который осуществляет перекачивание бензина из бака.

В конструкции насоса имеется электродвигатель, который питается от автомобильной сети 12В. Конструкция электродвигателя представлена из ротора, щеток и коллектора, которые постоянно находятся в бензине. Многие подумают, что такая система питания автомобиля ВАЗ-2107 инжектор является довольно опасной, однако не все так просто.

Искра и бензин – это опасное соединение, которое может привести не только к возгоранию, но и взрыву. Так бы и происходило, ведь в электродвигателе бензонасоса возникает искрение, если бы не тот факт, что бензин относится к той категории жидкостей, которые не проводят электрический ток. Помимо этого, бензин не горит, если отсутствует воздух, а топливная цепь является исключительно замкнутой. Таким образом, представлена конструкция электробензонасоса на автомобиле ВАЗ 2107.

Признаки неисправностей и самостоятельная диагностика

О проблемах в работе топливного насоса можно понять по следующим фактам:

1. Расход горючего увеличивается.
2. В месте расположения узла слышны посторонние шумы.
3. Заправленный автомобиль глохнет после старта двигателя.
4. Рывки в движении машины, медленный набор оборотов мотором, затяжная реакция автомобиля при нажатии на педаль газа.
5. Двигатель запускается только при длительном вращении его стартером.
6. Машина не заводится.

При включении зажигания на авто с инжектором слышен характерный звук работы электробензонасоса с последующим его отключением. В карбюраторных машинах корпус узла в исправном состоянии не должен греться.

Проверить работу всей системы подачи горючего в машине с механическим насосом можно, если шланг, выходящий из выходного патрубка, снять и направить в пластиковую бутылку. Бензин должен подаваться под давлением. Когда двигатель делает 20 об/мин, насос накачивает около 1 л топлива.

Если электронасос работает, но мотор машины вращается неравномерно, нужно проверить давление в рампе, используя следующий алгоритм действий:

1. Предварительно снимаем предохранитель бензонасоса.
2. Чтобы выработать остатки горючего, заводим автомобиль.
3. После того как машина заглохнет, подсоединяем к рампе, вынув пробку, манометр.
4. Ставим предохранитель на место, вновь заводим мотор.
5. Оцениваем давление. Оно должно быть от 280 до 380 кПа.
6. При движении со скоростью 45-50 км\ч показатели не могут отклоняться.

Когда присутствуют скачки давления, сначала нужно очистить сетку фильтра. Для этого насос придется снять. К тому же насос будет работать плохо при износе клапанов у форсунок, наличии грязи в фильтре тонкой очистки, неисправности регулятора давления.

Перед ремонтом бензонасоса необходимо приобрести ремкомплект, подходящий к марке детали.

Принцип работы

Двигатель внутреннего сгорания предназначен преобразовывать тепловую энергию в механическую. Процесс преобразования происходит в блоке цилиндров при сгорании горючего состава. Подготовка и доставка смеси бензина с воздухом в камеру сгорания цилиндра осуществляется по-разному.

В моторе с внешним смесеобразованием смесь готовится в карбюраторе. Горючее смешивается с воздухом и по всасывающему коллектору через впускной клапан попадает в камеру сгорания. Оно поджигается свечой зажигания и сгорает, расширяя газ, приводя в движение поршень.

В моторе с инжекторной установкой процесс происходит иначе. Топливно-воздушная смесь готовится во всасывающем коллекторе непосредственно перед входом в камеру сгорания.

В момент открытия впускного клапана форсунка открывается и распыляет бензин. Он смешивается с воздухом, попадает в камеру сгорания и в определенный момент поджигается свечой. От выделенного тепла газ расширяется и давит на поршень. Происходит рабочий ход.

На ВАЗ 2107i установили мотор с системой распределенного впрыска, т.е. в каждый цилиндр подается топливо индивидуально через собственную форсунку. Форсунок четыре по количеству цилиндров.

Управляет форсунками, а точнее всей системой, электронный блок управления (ЭБУ). Судя по его функциональным возможностям и объему выполняемой работы, его можно назвать бортовым компьютером. Все данные с электронных и механических датчиков поступают в блок, обрабатываются и дают команду исполнительным механизмам выполнять определенные действия.

Принцип работы следующий. Из бензобака через фильтр топливный насос подает бензин в топливную рампу, далее на форсунки. Внутри рампы при помощи регулятора поддерживается постоянное давление 300 мПа. Если давление повышается, то излишки горючего сбрасываются в бензобак через отсечку автоматически.

ЭБУ подает сигнал открытия и закрытия форсунок в той очередности, в какой работают цилиндры, при этом руководствуясь показаниями с датчика положения коленчатого вала.

Количество топлива, проходящего через форсунку, зависит от периода времени, в течение которого она находится в открытом состоянии. Время рассчитывается блоком управления при помощи информации, поступающей на него с датчика массового расхода топлива и датчика положения дроссельной заслонки.

Это принципиальные параметры, при которых может действовать двигатель, но для правильной и четкой работы агрегата электронный блок управления снимает дополнительные показания:

• с температурного датчика охлаждающей жидкости для регулирования процесса горения топливно-воздушной смеси;
• с вольтметра для определения напряжения, чтобы четко установить время начала и конца работы форсунок;
• с тахометра для определения частоты вращения коленчатого вала;
• с катализатора для определения состава отработанных газов.

ЭБУ также управляет топливным насосом, регулятором холостого хода и системой зажигания.

Выбор резонатора для ВАЗ 2107

На ВАЗ 2107 устанавливают четыре вида резонаторов:

1. Длинная секция с одним бачком. Устанавливается на все классические карбюраторные ВАЗ 2101—2107 с объёмом двигателя не более 1,3 л. Каталожный номер — 2101–1202005.

Выбор резонатора зависит от конкретной модификации ВАЗ 2107. При покупке нужно иметь в виду следующие рекомендации:

1. На карбюраторную версию с двигателем 1,3 л можно без проблем поставить длинную секцию с одним (ВАЗ 2101—07) или двумя (ВАЗ 2106—07) бачками. Во втором случае звук работающего мотора станет тише, но мощность упадёт примерно на 3—5 л. с. Укороченные резонаторы не подойдут.
2. Оба длинных резонатора подходят для карбюраторных и инжекторных ВАЗ 2107, соответствующих Евро 0. При установке детали с одним бачком шум выхлопа усилится, а мощность двигателя незначительно возрастёт. Короткие трубы устанавливать нельзя.
3. Выпускная система под Евро 2 оснащается не только катализатором, но и кислородным датчиком (лямбда-зондом), вмонтированным в приёмную трубу. Для таких автомобилей подойдёт родной укороченный резонатор с фланцем на два болта или любая длинная секция. Однако такой резонатор не подойдёт для ВАЗ 2107 Евро — он стыкуется с другим катализатором и отличается по длине.
4. Выхлопная система ВАЗ 2107, произведённых в соответствии с нормами Euro 3, имеет два кислородных датчика. На ВАЗ 21074 можно устанавливать родной короткий резонатор или длинный, но с некоторыми доработками.

Однажды довелось модернизировать двигатель 1,3 л путём увеличения рабочего объёма до 1,7 л за счёт замены коленчатого вала и расточки цилиндров под размер 82 мм. После чего пришлось заменить и «родной» резонатор с одним бочонком, поскольку с приростом мощности мотора выхлопная труба начала сильнее реветь, особенно на оборотах свыше 2500 об/мин.

Установка длинных секций на ВАЗ 2101—07, соответствующие нормам Евро 2 и 3, целесообразна в тех случаях, когда необходимо выбросить вышедший из строя катализатор. Последний стоит довольно дорого, и далеко не каждый автовладелец готов сделать полноценную замену. При этом после монтажа длинной резонаторной трубы придётся вместо второго лямбда-зонда установить обманку или перепрограммировать (перепрошить) управляющий двигателем контроллер.
