Замена топливного фильтра на ваз 2114

Причина неполадки, ее внешнее проявление

Замена сетки бензонасоса на ВАЗ 2114. Когда она необходима? Основной «симптом» — ощутимые рывки машины на первой передаче. В особо запущенных случаях автомобиль просто глохнет «на ровном месте». Конечно, существует вероятность, что причина в другом, но простейшее действие – именно замена сетки (или, по крайней мере, ее очистка

). Только исключив эту причину из списка возможных неполадок, можно приступать к поиску остальных. Сетка бензонасоса перестает на должном уровне выполнять свои функции в двух случаях: когда владелец машины злоупотребляет дешевым бензином (приобретается на случайных заправках) или если ремонт и обслуживание не проводились довольно долго. Увы, качество бензина даже на официальных АЗС порой далеко не идеальное, процедуру замены сетки нужно производить с известной периодичностью – как необходимую профилактическую меру.

{banner_content}

ПРИНЦИП РАБОТЫ ОСНОВНЫХ ЭЛЕМЕНТОВ ТОПЛИВНОГО АГРЕГАТА

Топливная система ВАЗ 2114

ЕМКОСТЬ ДЛЯ ХРАНЕНИЯ ГОРЮЧИХ МАТЕРИАЛОВ

Стальная, состоит из двух прочно сваренных частей, горловина, через которую попадает горючее, соединена с баком резиновым патрубком и фиксируется хомутами.

БЕНЗОНАСОС

Это инструмент с электрическим механизмом находится в баке с указателем уровня горючей смеси. Его действия координируются коробом управления двигателя, через специальное реле насоса, который подает горючее по магистрали к форсункам. На холостом ходу или полном отключении двигателя давление сохраняется, благодаря действию одностороннего фиксатора, который находится около самого агрегата.

Система питания ВАЗ 2114 имеет регулятор давления топлива и форсунки. Подача напряжения к ним проводится от аккумуляторной батареи через основное реле. Таким образом, численность движущей жидкости обозначается длительностью импульсов, которые вырабатываются агрегатом управления двигателя и передаются на форсунки.

РАМПА

Находится на впускном коллекторе, в нее входят элемент контроля горючего и клапана давления с подпружинной диафрагмой. Она в свою очередь делит корпус регулятора на 2 части: топливная регулирует давление горючей смеси, воздушная – за счет разряжения воздуха подымает мембрану и производит постоянные показатели давления топлива в рампе.

При старте двигателя происходит уменьшение разряжения за заслонкой, диафрагма закрывает клапан системы питания, поэтому давление возрастает. Когда разряжение максимальное, тогда давление горючего уменьшается. Регулятор неразборной, поэтому при выходе из строя его меняют на другой.

ДАТЧИК КОНТРОЛЯ ГОРЮЧЕЙ СМЕСИ

Насосный модуль имеет поплавок, который размещен в полости бака. Когда положение поплавка меняется, пропорционально происходят изменения сопротивления агрегата. Согласно определенному сигналу, указатель количества топлива на приборной панели отображает наличие горючего в системе.

Почему датчик часто выходит из строя?

В связи с:

• хрупкостью корпуса;
• частых перепадов температур;
• образования конденсата в баке;
• при использовании некачественной горючей смеси;
• окисление контактов при нарушении герметизации.

Вот почему так важно вовремя проводить профилактические работы, чистить агрегат, менять контакты, дабы не допустить его разрушения. Поменять устройство не так-то просто. Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево

ШЛАНГИ И ТРУБОПРОВОДЫ

Такие незаменимые изделия гарантируют бесперебойную циркуляцию горючей жидкости от емкости до магистрали и форсунок, а при излишке передают остаточную жидкость обратно в цистерну. Трубопроводы расположены на днище автотранспорта, их требуется внимательно проверять, чистить, осматривать целостность, выявлять различные деформации и своевременно устранять их, дабы избежать утечки горючего, а также плохую его передачу к форсункам.

Еще одной функцией трубопроводов считается передача паров горючего от бака к отделу с активированным углем, где собираются отходы при заглушенном двигателе. После его пуска срабатывает электромагнитный прибор и пары улетучиваются в двигатель, где уничтожаются.

МАГИСТРАЛЬ

Устройство топливной системы ВАЗ 2114 включает в себя основную магистраль, которая гарантирует подачу горючего ко всем форсункам. На сегодняшний день регулятор давления горючего помещен в баке и не находится на магистрали, здесь также имеется сервисный клапан, что выполняет функцию устранения воздуха после технического осмотра автотранспорта.

Система впрыска топлива ВАЗ 2114 включает бесперебойный режим улавливания паров топлива, а гравитационный агрегат, что находится в устройстве, позволяет предотвратить вытекание горючего при аварийном расположении автомобиля.

При большом расходе воздуха двигателем интенсивнее проходит продувка системы. Фильтрующий элемент из прочного бумажного материала, после него воздух перемещается через датчик массового расхода воздуха и перемещается во впускной шланг, который ведет к дроссельному агрегату.

Таким образом, происходит функционирование режима подачи топливной жидкости двигателя с системой впрыска горючего на автомобиле ВАЗ 2114.

Как проверить работоспособность бензонасоса

Зачастую в тех проблемах, в которых автовладелец винит бензонасос, виноваты другие элементы топливной системы. Чтобы установить факт выхода из строя бензонасоса, потребуется знать причины, почему он может сломаться.

Причины неисправностей работы бензонасоса

Чаще всего устройство может выходить из строя во время движения транспортного средства. Бензонасос может просто отказаться перекачивать топливо из бака к двигателю либо же образуется течь, из-за которой работоспособность устройства нарушается. В случае прекращения подачи питания насос полностью прекращает свою работу.

К основным причинам неисправностей бензонасоса можно отнести следующие:

• отсутствие герметичности в самом устройстве насоса (течь);

• повреждение поверхностей мембран;

• израсходовался ресурс моторчика насоса;

• окислились контакты;

• проблемы в проводке или реле;

• грязь и мусор в топливном баке, которые вместе с бензином попадают в насос.

Как видите, причин выхода из строя бензонасоса может быть множество.

Отложение грязи на сетке фильтра — из распространённых причин неисправностей топливного насоса

Признаки неисправности

Существует всего четыре основных признака, по которым можно без специальных приспособлений диагностировать неисправности в работе бензонасоса:

1. Автомобиль просто не заводится. Разумеется, мотор может не функционировать и по ряду других причин, однако, прежде всего потребуется проверить работоспособность самого топливного насоса.





















2. После того как автомобиль завёлся, характерное жужжания бензонасоса неслышно. Жужжание должно быть отчётливо слышимо в задней части салона, так как бензонасос располагается под задними сидениями.

3. В последнее время стали наблюдаться перебои в работе силового агрегата: мотор заводится не с первого раза, во время движения слышно, как напрягается двигатель.

4. Автомобиль при езде на небольшой скорости начинает дёргаться.

Признаки поломки

Есть несколько ситуаций, при которых можно грешить на насос или его составные части. Это придется проверить обязательно. Иначе вы можете потратить огромные деньги на покупку и установку нового топливного насоса, а в итоге окажется, что проблема заключается совершенно в другом.

1. Двигатель не заводится. Это не явный признак проблем именно с помпой, но все же. Потому для начала проверьте состояние свечей, наличие искры, отсутствие следов масла на них. Также проверьте электронный блок управления.
2. Давление внутри топливной системы. Если насос работает нормально, он будет создавать давление равное 3,2 бар. В зависимости от типа двигателя на вашем ВАЗ 2114, характеристики могут несколько отличаться:
   1. Для мотора объемом 1,5 литра оптимальные показатели составляют 285-325 кПа;
   2. Для двигателя объемом 1,6 литра эти характеристики в оптимальном режиме работы составят от 375 до 390 кПа.
3. Отсутствие сигнала, который не поступает на помпу. Происходит это при повороте ключа зажигания. При нормальной работе во время поворота ключа помпа начинает немного вибрировать. Если этого не происходит, обязательно проверьте проводку.
4. Троит силовой агрегат. Тоже не идеальный признак поломки именно топливной помпы. Но все же проверить придется. Вполне вероятно, что виновником сложившейся ситуации окажется насос.
5. Двигатель дергается. Причем происходит это на малых оборотах или даже при старте. Вероятных причин ситуации две — поломка самого насоса или проблемы с сеткой бензонасоса, которую придется заменить.

Новый и старый фильтр грубой очистки

Многие приобретают сразу весь топливный модуль в сборе, куда входит фильтр, датчик, поплавок, заборная камера и сама помпа. Такая покупка обойдется примерно в 3000 рублей. Куда выгоднее и практичнее купить отдельно насос, который стоит до 1000 рублей. Это обусловлено тем, что при выходе из строя помпы практически всегда остальные элементы остаются целыми и полностью пригодными к дальнейшей эксплуатации.

Двигатель 21126 «Приора» (1.6 л., 16 кл.)

Продолжением эволюции ВАЗовских 16-клапанников стал мотор с индексом 21126. Является развитием 21124, но с некоторыми изменениями. Среди них:

• Облегчённая ШПГ (шатунно-поршневая группа);
• Более качественная обработка поверхностей;
• Хонингование цилиндров с более жёсткими требованиями.

Привод ГРМ – ременной, с верхним расположением распределительных валов. Но в отличии от предшественника – при обрыве гнёт клапана. Существует радикальное решение данной особенности конструкции – замена поршней. Если же двигатель в стандартной конструкции, то просто необходимо внимательно следить за состоянием ремня. Тем более, что проблема с его ослаблением была решена установкой автоматического натяжителя. Также был заменён тип применяемого ремня.

Характерные неисправности

Если чувствуется потеря мощности, то чаще всего причины этого в таких явлениях:

• Потеря компрессии из-за прогоревшей прокладки ГБЦ;
• Износ стенки цилиндра;
• Износ поршневых колец;
• Прогорание поршня.

Следствием неустойчивой работы и отказа запускаться, может быть проблема с давлением в топливной системе. Кроме этого такие симптомы вызывают неисправности датчиков, подсос воздуха через негерметичные шланги либо их соединения, нарушения в работе ГРМ, либо же проблемы с дроссельной заслонкой.

Если двигатель явно «троит», то, прежде всего, необходимо проверить показатели компрессии, чтобы исключить проблему с прогаром клапана. Но чаще это вызвано неисправными свечами или неработоспособной катушкой зажигания. Иногда причина кроется в состоянии форсунок, а именно в степени их загрязнения.

Плавающие обороты – вполне типичная болезнь ВАЗовских 16-клапанников. Часто, вдобавок к этому, двигатель работает неравномерно. В таком случае, прежде всего, необходимо проверить датчик массового расхода воздуха (ДМРВ). Если же он исправен, то вероятней всего причина в дроссельной заслонке. Необходимо её прочистить, а возможно и заменить датчик её положения (ДПДЗ). Заодно следует проверить и состояние регулятора холостого хода (РХХ).

Не обошлось на этом двигателе и без «фирменной» головной боли с термостатом. Всё также он становится причиной того, что двигатель не может прогреться до рабочей температуры. Однако, если на улице сильные морозы – возможно поможет дедовский способ с картонкой перед радиатором.

Некоторые характерные болячки других ВАЗовских движков перекочевали и на 21126 «Приора». Так, при обнаружении стуков под капотом, в первую очередь следует проверить состояние гидрокомпенсаторов. Чаще всего, виновниками неприятных стуков являются именно они. При этом стуки, которые связаны с коренными и шатунными подшипниками, а также поршнями, знакомые по другим моторам ВАЗа, также могут встречаться. Это уже серьёзная неисправность, которая чревата сложным ремонтом двигателя.

Мелкие проблемы, в виде отказа запускаться, чаще всего кроются в следующих неисправностях:

• Стартер и АКБ;
• Катушка зажигания;
• Свечи;
• Неисправности бензонасоса;
• Забитый топливный фильтр;
• Неисправный регулятор давления топлива.

Улучшив показатели технических характеристик, мотор 21126 всё же немного уступает своему предшественнику 21124 в надёжности. Хотя нельзя сказать, что уступает очень значительно. В основном это связано с усложнившейся конструкцией. Тем не менее, он является одним из лучших отечественных моторов, который к тому же вписывается в современные экологические нормы.

Заявленный ресурс составляет 200 тыс. км. По сравнению с официально заявленными ресурсами предшественников, он увеличился. Однако на практике старые моторы с более простой конструкцией ходят, в основном, дольше. Если же судить по отзывам о реальной эксплуатации, то в среднем реальный ресурс соответствует указанному производителем. Иногда может быть больше, иногда меньше. Многое зависит от условий эксплуатации и уровня обслуживания.

Составляющие компоненты топливной системы

Система подачи топлива представляет собой совокупность узлов и элементов, слаженная работа которых обеспечивает работу ДВС и всего автомобиля.

Бензобак

Бензобак, бак для топлива – емкость, куда заливается бензин. Емкость связана с двигателем посредством топливопроводов и шлангов. Его объем составляет 43 литра. Этого количества бензина хватает на 550 км пробега. Через специальную горловину топливо заливают, по мере его расхода. Горловина представляет собой отдельный узел, который присоединяется к патрубку бензобака и крепится специальным хомутом. Она выходит в заднее крыло со стороны переднего пассажирского сиденья. Такое размещение бензобака и горловины объясняется безопасностью транспортного средства.

Бензобак подлежит замене, если получает аварийные пробои, или стенки бака разрушаются вследствие коррозии настолько, что их нельзя заделать или заварить, и это приводит к вытеканию бензина. Небольшие протечки горючего устраняются ремонтными мероприятиями. В случае протечки шлангов на патрубках, течь устраняют, зажимая хомуты или меняя протекающие шланги.

Топливный насос

Топливный насос – это погружной насос, помещенный в люк бензобака. На верхней картинке бензобак изображен вместе с вмонтированным насосом.

А вот так бензонасос выглядит отдельно:

Сниженное давление в рампе служит причиной для его замены. Цена нового насоса составляет 700 рублей отечественный и до 2200 рублей за импортный.

Топливный фильтр

Топливный фильтр – очистное приспособление, через которое бензин проходит очистку, прежде чем оказаться в рампе. Это очистное устройство располагается под днищем транспортного средства, около выхлопной трубы. Поэтому для замены этого узла необходимо заезжать на яму, или поднимать автомобиль на эстакаду. На рисунке показан новый топливный фильтр для ВАЗ 2114:

Инжекторные двигатели весьма требовательны к качеству топлива, поэтому выбирать фильтр на ВАЗ-2114 следует с давлением 3-5 баррелей и пропускной способностью не более 5 микрон. Топливный фильтр относится к расходным узлам автомобиля. Его необходимо менять по мере заполнения твердыми частицами. Когда фильтр становится неспособным выполнять свою задачу, возрастает расход горючего, двигатель теряет в мощности, или начинает произвольно глохнуть.

Топливная рампа

Приспособление, выполняющее функцию распределителя. В рампе устанавливается требуемое давление и топливо направляется по форсункам. Конструктивно рампа представляет собой металлическую трубчатую планку, разделенную внутри на две секции, разъединенные пружинящей диафрагмой. Через одну секцию под заданным давлением подается топливо, а через другую закачивается воздух, который здесь же смешивается с бензином, превращаясь в топливно-воздушную смесь, подаваемую через форсунки в камеры сгорания. На фото рампа, приобретенная в магазине.А на следующем снимке работающее приспособление, установленное в автомобиле.

Форсунки

Форсунка – это миниатюрный клапан с электромагнитным управлением и распылителем, через который бензин вспрыскивается под заданным давлением в камеру ВС. Число форсунок совпадает с количеством камер в ДВС. Электромагнитные клапаны для вспрыска – это один из самых капризных элементов топливной системы. Они часто засоряются и нуждаются в регулярной прочистке. Другим распространенным дефектом форсунок является замыкание, и тогда их меняют на новые. На рисунке продемонстрирована схема устройства форсунки.

Блок утилизации отходов (адсорбер)

Иначе этот узел называется камерой утилизации паров бензина. Его установка была предписана стандартом экологической безопасности ЕВРО-3. Камера представляет собой адсорбер с активированным углем, на который возлагается задача – поглощать пары бензина. Адсорбер соединяется с дросселем, из которого он поглощает испарения. Камера представляет собой комплекс следующих деталей и узлов:

• Непосредственно адсорбер состоящих из активированного угля;
• Клапан продувки. Неисправность этого механизма влияет на давление в системе, так как, если он не откроется и не выпустит пары, они будут скапливаться;
• Гравитационный клапан включается в работу при критических ситуациях, когда возникает опасность перетекания бензина через горловину;
• Сепаратор паров возвращает собранные пары бензина в топливный бак;
• Соединительные трубки паропровода связывают элементы агрегата в цельную систему;
• Клапана, адсорбера;
• Трубка сброса топлива;
• Дополнительные шланги.

На рисунке показана схема узлов адсорбера, одного из элементов топливной системы ВАЗ 2114.

Замена топливного насоса ВАЗ 2114

Вы можете обратиться к специалистам, хотя замена топливного насоса на ВАЗ 2114 часто выполняется своими руками.

Особых навыков иметь не нужно, как и специализированных инструментов. Вам понадобится такой набор:

• Ключ на 17;
• Трещотка с головками на 10 и 7;
• Крестовая отвертка.

Далее следуйте инструкции:

1. Снимите задние кресла, удалив две заглушки и болты трещоткой на 10. За ними вы увидите прорезь шумоизоляции, выполненную в форме П. Под ней находится крышка насоса.
2. Отверткой открутите крышку, после чего увидите верхнюю часть модуля.
3. Отсоедините жгут из проводов, которые подходят к модулю.
4. Сбросьте давление в системе. Для этого заведите мотор, пока все топливо не выработается в магистрали. Другими словами, ждите, когда авто заглохнет.
5. Отключите аккумулятор.
6. Ключом открутите трубки на бензопроводе.
7. По периметру прижимного кольца имеет 8 гаек, которые также нужно снять. Тут потребуется уже трещотка на 7.
8. Снимите прижимное кольцо.
9. После проделанных манипуляций модуль можно снимать, ставить на его место новый и собирать систему в обратном порядке.

Достав модуль, можно также заменить вышедший из строя насос, тем самым сэкономить деньги на покупке всего модуля. Но чтобы выполнить такую работу, модуль придется разобрать.

Бензонасос отдельно

Сам же модуль рекомендуется искать бошевский, в специализированных автозапчастях практически всегда есть в наличии!

Выполняется данная процедура следующим образом:

1. Колодка проводков отключается от крышки и бензонасоса, после чего демонтируется датчик уровня топлива. Тут нужно просто отжать два фиксатора, после чего датчик начнет передвигаться по пазам к крышке.
2. Сливную трубу отсоедините от корпуса, поддев ее отверткой. Имеющиеся 4 защелки снимаются поочередно, что позволить снять крышку вместе с насосом.
3. Фильтр грубой очистки поддевается и снимается, извлекается стопорная шайба.
4. Защелку из пластика отожмите отверткой, что позволит вытолкнуть пальцем насос из держака.
5. Снимите также гофрированную трубку, которая находится на патрубке насоса. Попробуйте нагреть ее паром, что облегчит процесс снятия.
6. Поставьте новый бензонасос на место и выполните процедуру сборки в обратном порядке.

Выполнив замену электробензонасоса, установите обратно и топливный модуль. Помните, стрелка на модуле должна быть обращена в сторону багажного отсека автомобиля.

Не забудьте выполнить еще одну важную процедуру. Она заключается в необходимости поставить на место аккумулятор и на некоторое время завести двигатель. Это позволит определить, нет ли течи в соединениях. Если они отсутствуют, значит, всю работы вы выполнили абсолютно правильно.

Замена бензонасоса и фильтра грубой очистки на автомобилях ВАЗ 2113, 2114, 2115

Бензонасос и фильтр грубой очистки описанным в статье способом меняются аналогично также на всех ВАЗовских авто с объемом двигателя 1.5 литра.

Топливный насос расположен на всех автомобилях марки ВАЗ в баке. Он установлен в корпусе, вместе с сеточкой (фильтр грубой очистки) и указателем уровня топлива. Добраться до него легко — достаточно снять заднее сиденье и обнаружить лючок. Открутив крепление, под ним будет корпус насоса со всеми вспомогательными агрегатами.

Насос меняется после диагностики. Подробнее описано тут: проверка давления в топливной рампе на автомобиле ВАЗ. Менять по «ощущениям» и по пробегу не рекомендуется, так как без диагностики невозможно понять, возникла ли проблема с насосом или же с сеткой (кроме случаев полного отказа насоса). Так же тяжело определить срок службы. В большей части он зависит от качества бензина. Любителем ездить «на парах», при почти пустом баке насос придется менять чаще. Это связано с попаданием воздуха в топливный заборник, вследствие чего насос начинает работать на высоких оборотах и перестает охлаждаться бензином. При такой манере езды не удивляйтесь, что придется менять насос каждый год (15 тысяч километров пробега).

Если диагностика выявила неисправность насоса, то целесообразно поменять и фильтр грубой очистки. Он установлен в корпусе насоса. Если обнаружены проблемы только с сеточкой, то насос менять не требуется.

Для замены нам потребуется — из основного инструмента:

• Ключ «на 7». Лучше головка «на 7»
• Ключ «на 17»
• Ключ «на 19»
• Плоскогубцы
• Плоская отвертка
• Крестовая отвертка

Из дополнительного инструмента:

• WD-40 (или аналогичная жидкость)
• Ветошь
• Насос для подкачки колес

Из материалов:

• Насос и сеточка (или только сеточка)
• Резиновое уплотнительное кольцо
• Шланг подачи топлива от насоса до штуцера (не обязательно, но желательно, если давно не снимали)

Итак, процедура замены насоса и фильтра грубой очистки.

1. Все работы лучше проводить с практически пустым баком. Запрещается проводить работы с баком, залитым «под горловину»!

2. Сначала стравливаем давление в топливной магистрали. В данном случае лучше сделать это, отсоединив клемму от насоса. Снимаем сиденье, откручиваем лючок:

3. Отсоединяем клемму:

4. Заводим машину и даем ей поработать, пока не заглохнет.

5. Откручиваем штуцеры ключом «на 17» (новые трубки идут «на 14»). Все соединения лучше предварительно залить WD-40.

6. Наносим WD-40 на гайки крепления корпуса насоса. После чего откручиваем 8 гаек ключом «на 7»

Обратите внимание, что на одной из них прикручена «масса» насоса:

7. Снимаем металлическое прижимное кольцо.

8. Вытаскиваем корпус насоса. Будьте осторожны! На нем установлен датчик уровня топлива. При извлечении насоса не погните указатель. Иначе показания будут неверными.

9. Снимаем резиновый уплотнитель:

10. Отсоединяем нижний стакан. Он просто отщелкивается. Как правило, в нем будет много грязи. Убираем ее ветошью и промываем. Иногда этот стакан не получается вытащить через отверстие вместе с корпусом насоса. Он просто падает в бак. Ничего страшного в этом нет (если бак залит не под завязку). Он легко достается рукой и вытаскивается после демонтажа резинового уплотнителя.

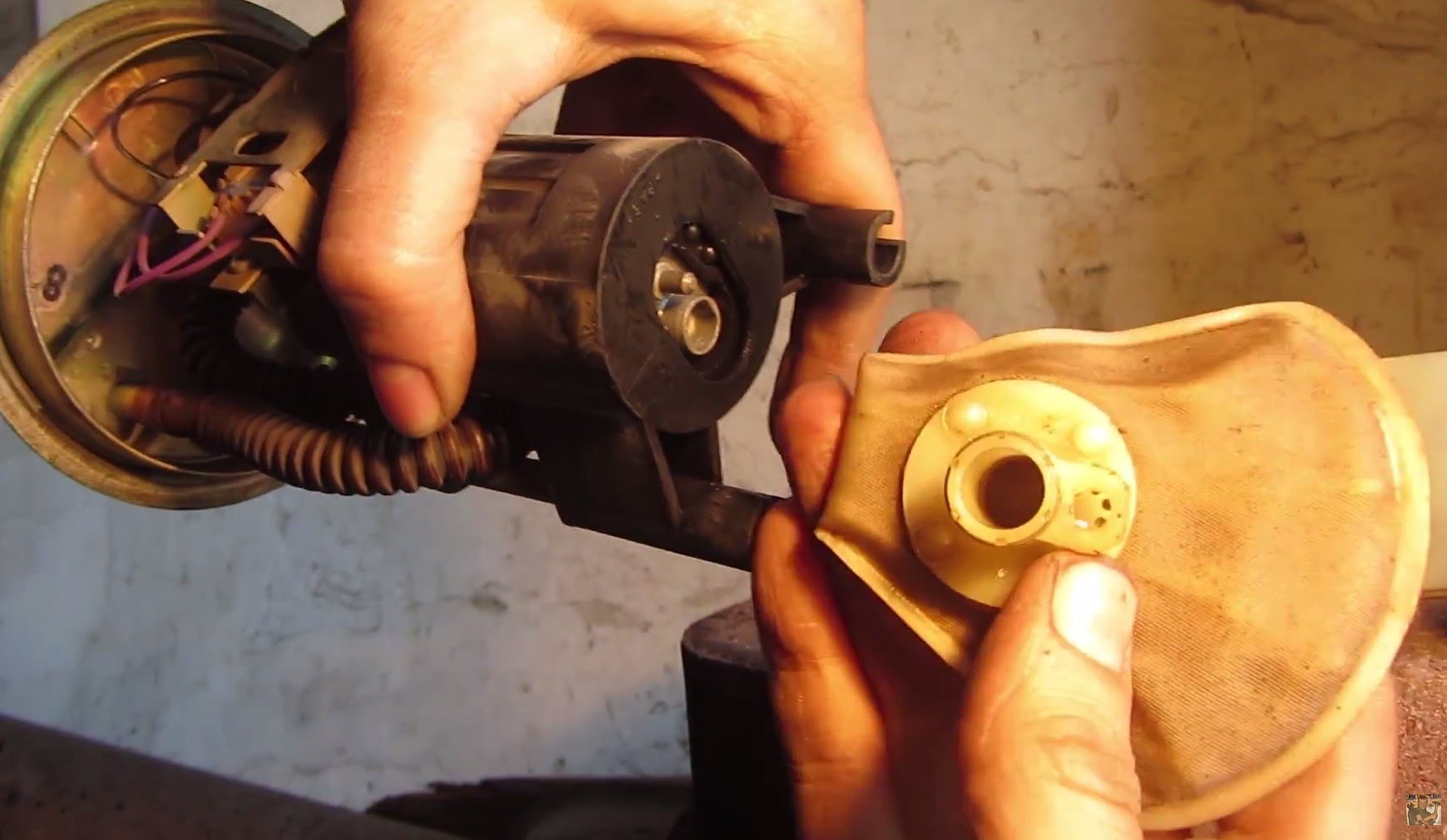

11. Снимаем фильтр грубой очистки. Просто сдергиваем его вверх. Если задача поменять только сеточку, то собираем обратно.

12. Снимаем стопорный штифт с направляющей. Вытаскиваем его плоскогубцами:

13. Отсоединяем клемму бензонасоса и уровня топлива:

14. Снимаем корпус насоса с датчиком уровня с направляющих.

15. Отсоединяем шланг от бензонасоса:

16. Если операция давно не проводилась, то резина потеряет свою эластичность. Можно нагревать ее строительным феном, но лучше поменять трубку. Чтобы быстро ее снять, срезаем ножом со штуцера в верхней части:

17. Откручиваем датчик уровня топлива крестовой отверткой (2 винта). Снимаем его с корпуса насоса:

18. Снимаем клемму с бензонасоса:

19. Разбираем корпус бензонасоса. Для этого надавливаем на 3 защелки на боковой стенке:

20. Вытаскиваем бензонасос и заменяем новым. При необходимости меняем и трубку:

21. Собираем в обратной последовательности.

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

• неполадками в цепи питания устройства;
• выходом из строя элементов запуска и защиты (реле и предохранителя);
• износом деталей электродвигателя.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

• автомобильный тестер (мультиметр);
• крестовая отвёртка;
• два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

1. Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
2. Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.

3. Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.

4. Обязательно проверьте соединение «минусового» провода насоса с «массой». Часто именно отсутствие «массы» является причиной перебоев в работе топливного насоса. Снимите пластиковую облицовку центральной консоли в районе ручки стояночного тормоза. Под ней находится «минусовой» провод насоса, прикрученный к кузову саморезом. Выкрутите его, зачистите контакты, закрутите обратно и повторите проверку.
5. Затем проверьте топливный модуль. Снимите заднее сиденье, отогните ковролин и звукоизоляцию. Открутите два винта крепления лючка бензобака и отсоедините электрический разъем на крышке топливного модуля. При помощи двух проводов подайте питание на насос напрямую от аккумулятора. Если насос заработал — неисправна проводка, если не заработал — неисправен сам насос.

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

• манометр (можно шинный с пределом измерения 5–7 кПа);
• шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
• два хомута для шланга соответствующего диаметра;
• крестообразная отвёртка;
• ниппельный колпачок;
• сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

1. В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
2. Снимите со штуцера пластиковый колпачок (заглушку).
3. Ниппельным колпачком выкрутите из штуцера золотник. При выкручивании золотника из штуцера может брызнуть топливо. Для его удаления воспользуйтесь сухой тряпкой.
4. На штуцер наденьте один конец бензостойкого шланга и закрепите соединение хомутом. Другой конец шланга соедините со штуцером манометра и также затяните хомут.
5. Попросите помощника включить зажигание. Выждите несколько секунд и посмотрите показания прибора. При исправном насосе манометр должен показывать давление 2,8–3,2 кПа для двигателей объёмом 1,5 см3 и 3,7–3,9 кПа для двигателей 1,6 см3. Если давление заметно выше — насос неисправен.
