Настройка зажигания ваз 2106 - ругулировка углов контактов

Регулировка зажигания ВАЗ 2106: подготовительные работы

При возникновении неисправностей в работе системы зажигания возникает необходимость ее регулировки. Отрегулировать систему зажигания возможно как самостоятельно, так и в специализированных сервисных центрах.

Для точной регулировки зажигания необходим прибор стробоскоп, который позволяет настроить зажигание автомобиля таким образом, чтобы мощность ДВС была максимальной, расход топлива минимальный, а выбросы в атмосферу в рамках допустимого.

Как выставить зажигание на ВАЗ 2106 своими руками

Для самостоятельно проводимых работ по регулировки контактного зажигания потребуется следующие инструменты и оборудование:

ключ накидной на «13»;
вольтметр или контрольная лампочка на 12 Вольт;
свечной ключ (для установки и снятия свечей зажигания ДВС автомобиля).

Регулировку проводят по первому или по четвертому цилиндру

Обратите внимание, на ВАЗ 2106 зажигание выставляется с помощью меток, расположенных на крышке газораспределительного механизма (короткая – угол опережения 10°, средняя — угол опережения 5°, длинная — угол опережения 0°)

Итак, чтобы понять, как выставить зажигание на ВАЗ 2106 самостоятельно, необходимо изучить порядок выполнения работ. Рассмотрим, как выставить зажигание ВАЗ 2106 по первому цилиндру:

выкрутив свечу первого цилиндра, закрыть свечное отверстие резиновой пробкой;
используя накидной ключ, повернуть коленчатый вал до положения такта сжатия в первом цилиндре (произойдет выдавливание резиновой пробки );
продолжать поворачивать коленчатый вал до момента, пока его метка не совпадет с меткой на ГРМ (средняя метка — топливо марки «92» или «95», длинная метка — топливо марки ниже «72»);
отстегнув защелки, снять крышку распределителя зажигания;

при правильном повороте коленчатого вала, ротор распределителя будет повернут в положение, при котором его наружный контакт будет направлен в сторону первого цилиндра на крышке распределителя (при совмещении меток защелки крышки относительно ДВС должны находиться параллельно);

подключаем провода вольтметра или контрольной лампочки к выводу катушки зажигания, подключенному к низковольтному проводу распределителя и к «массе»;
включив зажигание, по часовой стрелке нужно медленно повернуть распределитель до момента потухания лампы или до нулевого показания вольтметра;
вращая распределитель против часовой стрелки до момента загорания лампы, зафиксировать его в этом положении, затянув гайку крепления;
выключив зажигание, поставить крышку трамблера на место;
с помощью специального прибора стробоскопа проверить, правильно ли выставлено зажигание;
также на ходу нужно убедиться, что возникающая детонация пропадает по мере разгона автомобиля.

Как определить раннее или позднее зажигание

Когда УОЗ смещается в ту или иную сторону, это становится причиной ощутимого падения мощности мотора. Но данное явление может проявлять себя и другими симптомами:

проблемами при попытке запустить мотор;
заметным ростом расхода горючего;
неустойчивой работой на ХХ;
ухудшением динамики при нажатии на педаль акселератора;
возникновением детонационных процессов;
характерными хлопками, отдающими в систему выхлопа;
перегревом двигателя.

Если не реагировать на эти признаки нестабильной работы силового агрегата, они могут обернуться появлением более серьёзных проблем. Особенно внимательным нужно быть при появлении детонации, носящей устойчивый характер.

Рассмотрим конкретные признаки раннего зажигания:

повышенная детонация мотора, грозящая разрушением шатунов и возникновением дефектов поршней;
потеря мощности, которая хорошо заметна на низких оборотах;
появление стуков в двигателе;
рост расхода горючего.

Рассмотрим симптомы позднего зажигания, которые частично совпадают:

падение мощности, особенно на повышенных оборотах;
проблемный пуск силового агрегата;
перегрев мотора;
снижение топливной экономичности.

Как видим, проблемы имеются при любом изменении угла зажигания. И всё же многие автомобилисты на свой страх и риск идут на такой шаг. Одни – устанавливая ранее зажигание, чтобы не испытывать проблем с запуском. Другие предпочитают позднее зажигание, позволяющее улучшить динамику автомобиля при разгоне. Оба случая нежелательны, поскольку негативным образом сказываются на двигателе.

Отметим, что установка ГБО предъявляет к автовладельцам повышенные требования в части оптимизации угла зажигания. В настоящее время переход на сжатый газ позволяет уменьшить расходы на горючее практически вдвое, но нужно учитывать, что это топливо характеризуется более высоким по сравнению с бензином октановым числом, да и расходуется несколько быстрее бензина. Всё это приводит к тому, что догорание горючей смеси может происходить на такте выпуска, оказывая сильное термическое воздействие на систему выпуска. Именно поэтому владельцам авто в ГБО следует намного чаще следить за функционированием силового агрегата.

Симптоматика неправильно выставленного угла зажигания характерна и для дизельных моторов, но причины этого явления принципиально иные. Дело в том, что способ поджига горючего у дизельного двигателя иная: здесь воздух подаётся непосредственно в камеру сгорания, то есть отсутствует этап подготовки ТВС. Солярка подается в цилиндр, где и самовоспламеняется, контактируя с сильно сжатым воздухом, разогретым до температуры, достаточной для возгорания солярки.

Регулировка позднего/раннего УО зажигания заключается в точном выставлении УО впрыска солярки точно в момент прохождения поршнем ВМТ, а главным элементом системы зажигания касательно дизельных силовых агрегатов считается топливонасос высокого давления, отвечающий за оптимальный впрыск горючего.

Запуск двигателя и настройка зажигания

Когда удалось поставить и подключить БСЗ, может потребоваться необходимость отрегулировать работу системы. Если при установке бесконтактного зажигания на ВАЗ 2106 метки не сбивались и провода были соединены правильно, то двигатель запустится сразу. После старта силового агрегата мотор должен прогреться, для этого потребуется несколько минут, можно помочь педалью газа. Затем нужно настраивать зажигание.

Процедура регулировки может быть выполнена несколькими методами:

на слух — этот вариант менее точный, но он позволит правильно настроить работу системы;
с использованием стробоскопа.

Если силовой агрегат не заводится, а при прокручивании стартерного устройства никаких действий не происходит, надо удостовериться в правильности подключения «высоковольтников». Проблема может заключаться в проворачивании крышки распределительного устройства при установке системы. Если это произошло, то бегунок будет подавать импульсный сигнал на четвертый цилиндр вместо первого. Крышку надо прокрутить обратно и проверить правильность подключения проводов.

Процедура регулировки угла опережения выполняется посредством проворачивания корпуса трамблера, алгоритм действий следующий:

На заведенном силовом агрегате надо ослабить гайку, которая фиксирует корпус распределительного механизма.
Не спеша выполняется прокручивание устройства по и против часовой стрелки. Ориентироваться надо на слух

Важно, чтобы двигатель машины стал работать максимально стабильно. Угол прокручивания должен составить не более пятнадцати градусов.
Когда силовой агрегат будет функционировать стабильно и не троить, закручивается до конца гайка распределительного устройства.. Канал «Ато! мото-лайф» подробно рассказал о выполнении регулировки угла опережения на бесконтактных СЗ

Канал «Ато! мото-лайф» подробно рассказал о выполнении регулировки угла опережения на бесконтактных СЗ.

https://youtube.com/watch?v=W2vxBE_fxAo

Более точный вариант выполнить регулировку угла опережения зажигания на ВАЗ 2106 — использовать стробоскоп.

Устройство подключается к зажимам аккумуляторной батареи, а также высоковольтному кабелю цилиндра под номером 1

Затем силовой агрегат заводится, а световой индикатор стробоскопа осторожно подносится к меткам, установленным на блоке. Прибор позволит определить расположение риски, которая имеется на шкиве, при запущенном моторе. С помощью ключа ослабляется гайка распределительного устройства и узел проворачивается

Надо добиться, чтобы данная метка была совмещена с последней, наиболее короткой

С помощью ключа ослабляется гайка распределительного устройства и узел проворачивается. Надо добиться, чтобы данная метка была совмещена с последней, наиболее короткой.

Когда процедура настройки будет завершена, силовой агрегат автомобиля прогревается, надо протестировать выполненную работу, проехавшись на различных режимах. Если в результате нажатия на газ из моторного отсека доносится металлический звон, то в двигателе присутствует детонация. Это связано с тем, что угол опережения зажигания слишком ранний. Для регулировки гайку распределителя надо ослабить и прокрутить устройство по часовой стрелке на несколько градусов. Детонации быть не должно.

На ВАЗ 2106 после замены системы зажигания обороты силового агрегата на холостом ходу могут увеличиться в результате улучшенного образования искры. Для снижения этого параметра до оптимального (около 900 в минуту) нужно покрутить болт объема горючего. На карбюраторных устройствах «Озон» этот элемент имеет большие размеры и располагается с правой стороны, снизу от ДВС. Если в машине установлен агрегат от «Солекс», то для регулировки используется пластмассовый рычаг, установленный сзади, он упирается в ось заслонки.

Канал «Ремонт автомобиля своими руками» подробно рассказал о выполнении процедуры регулировки БСЗ на автомобилях ВАЗ.

https://youtube.com/watch?v=NbtcE2rEgPQ

Зажигание 2106, как влияет зажигание на работу двигателя и расход топлива

Как уже говорилось ранее при неправильной регулировки зажигания двигатель автомобиля ВАЗ 2106 начинает работать неправильно. Все дело в том, что при нарушении регулировки зажигания, воспламенение топливной смеси происходит либо слишком рано, либо наоборот поздно.

Эти нарушения в работе системы зажигания называются:

Раннее зажигание.
Позднее зажигание.

Проблемы, возникающие при неправильно выставленном зажигании на автомобиле ВАЗ 2106:

Снижаются динамические характеристики автомобиля. При этом не имеет значение, какое зажигание раннее или позднее;
Происходит усиленный износ деталей двигателя;
Двигатель перегревается;
Увеличивается расход топлива. Чтобы развить необходимую скорость, двигатель потребляет больше топлива.

Воспламенение топливной смеси при нормально отрегулированном зажигании происходит в момент, когда поршень находится непосредственно в верхней мертвой точке (ВМТ). Именно в этот момент при воспламенении смеси двигатель обеспечивает максимальный коэффициент полезного действия (КПД).

сам собой перескакивает трамблер

Сообщение ron900 » 11 янв 2015, 20:35

всем привет, после замены поршневых колец и дефектовки гбц собрали с товарищем мотор, отрегулировали трамблер на 1 цилиндр – машина сразу завелась, поработала немного – решили заглушить, заводим вновь – эфекта 0, крутит но не заводится, слышна детонация то в трубу то огонь из карба

стали смотреть трамблер, а он перепрыгнул на третий цилиндр, выставили все заново, машина завелась, немного поработала и заглохла, вскрываем трамблер опять перескочил – недоумение, снова все делаем и так раз пять, результат все время один

трамблер практически новый, никаких в нем люфтов нет, грибок тоже смотрел – отличный, единственный вопрос в том не могла ли раскрутиться нижняя звезда цепи, лично у меня сомнение вызывает этот факт, по той причине, что крышку боковую мы не снимали, а цепь встала отличнейшим образом.

когда мотор заводится работает ровно, цепь не гремит, посторонних звуков нет и зажигание электронное установлено

Заранее признателен за совет бывалых нивоводов

Всем привет!Столкнулся с такой проблемой, что на кочках сбивается зажигание:(Грибок менял, поставил от нивы-длинный.Прикручиваю трамблер очень сильно, один хрен не помогает:(Двиг.2103,трамблер правильно подобран.

Причины рывков при разгоне

Причин рывков автомобиля при разгоне может быть несколько.

Неисправности в системе зажигания двигателя

Если сбилось зажигание, то как раз при разгоне это будет сильно ощущаться. Происходит это потому, что при нажатии на педаль газа топливо впрыскивается в цилиндры, а там должна происходить детонация. Если же зажигание выставлено неправильно или вышло из строя, то топливо поступает, а искра бьёт не вовремя. Иными словами, какая-то часть топлива не поджигается или загорается не в нужный момент. В некоторых цилиндрах вообще может не произойти детонации. Это всё приводит к разбалансированной работе и, следовательно, рывкам. Так же причиной могут быть неисправные свечи или бронепровода. Свечи желательно иногда менять. Проверяются свечи на специальном оборудовании, где при давлении таком же, как в двигателе проверяется, даёт ли свеча искру.

Даже когда свечи на вид исправные и не имеют дефектов, это не значит, что в работе они превосходны. Рекомендуется покупать свечи не самого дешёвого производителя, так как даже новые могут не пройти испытание стендом.

Бронепровода проверяются омметром на наличие нужного сопротивления. Так же можно проверить качество соединений проводов со свечами. Процедуру следует проводить при разогретом двигателе. Следует набрать воды в бутылку и при помощи распылителя распределить её при работающем двигателе на бронепровода и соединение со свечами. Если обороты двигателя начнут уменьшаться и машина будет троить, значит следует заменить провода.

Если нет понимания, каким образом выставляется зажигание, то лучше обратиться к специалисту. Этот процесс довольно точный, там ошибок допускать не стоит.

Неисправности в системе питания

Самая распространённая причина при рывках автомобиля при разгоне — это неполадки в системе питания и подачи топлива. При нажатии на педаль газа из-за загрязнённых элементов топливной системы, не хватает горючего для разгона. Именно поэтому и происходят рывки при разгоне.

Проблема может заключаться в:

Фильтрах. Воздушный фильтр и топливный нужно менять регулярно. Это расходный материал, который быстро выходит из строя.
Загрязнённие системы подачи топлива. В карбюраторных автомобилях это жиклеры, в которых малейшая пыль или кусочки грязи сильно влияют на подачу топлива. В инжекторных могут засориться форсунки.
Топливном насосе. Если он выходит из строя или частично начинает показывать меньшую производительность, а именно не успевает накачивать нужное давление топлива в систему, то при разгоне этот дефицит как раз и будет виден.

Существуют различные аэрозоли и присадки для очистки топливных систем. Если выбрать средство проверенного производителя, то они работают очень хорошо. Но не во всех случаях этого может быть достаточно. Встречаются случаи что требуется механическая чистка или ремонт отдельных частей. Может выйти из строя клапан или еще какая-то часть механизма.

Выставление угла опережения

Если с распределителем зажигания ВАЗ 2105 проводились ремонтные работы либо устройство подвергалось замене, после его установки на автомобиль требуется регулировка. Сделать это можно разными способами, которые зависят от условий и имеющегося в распоряжении инструмента. Прежде чем начать процесс регулировки нужно знать, что цилиндры мотора работают в следующем порядке: 1–3-4–2, считая от шкива коленчатого вала.

Контролькой

Для этого способа потребуются следующие инструменты и приспособления:

контрольная лампа на 12 В с двумя проводками;
ключ на 13 и 38 для прокручивания коленвала.

Регулировка производится на заглушённом моторе и состоит из таких шагов:

Демонтируем крышку с распределителя зажигания.
Вращаем коленвал до того момента, когда метка на шкиве совпадёт со средней риской на передней части двигателя.
Ключом на 13 ослабляем крепление трамблёра.
Один провод от лампы соединяем с массой, другой — подключаем к цепи низкого напряжения в распределителе.
Включаем зажигание, повернув ключ в замке, и вращаем устройство вправо-влево, добиваясь индикации лампочки. Когда она загорится, фиксируем трамблёр соответствующим крепежом.

Видео: установка зажигания по контрольной лампочке

По слуху

Наиболее простой и доступный вариант выставления зажигания — на слух. Этот способ особенно незаменим в полевых условиях. Регулировка состоит из следующих действий:

Запускаем мотор.
Слегка отворачиваем крепление трамблёра, удерживая устройство от прокручивания рукой.
Пробуем повернуть распределитель в одну из сторон.
Находим такое положение, при котором двигатель работает с максимальными оборотами.
Немного проворачиваем трамблёр по часовой стрелке.
Зажимаем крепление механизма.

Видео: установка зажигания «Жигулей» на слух

По искре

Последовательность действий при выставлении угла опережения по искре состоит из таких шагов:

Устанавливаем коленвал по меткам, как и в п.2 при регулировке с помощью лампочки, при этом бегунок распределителя должен быть направлен в сторону первого цилиндра. Если он смотрит на четвёртый цилиндр, то нужно провернуть коленвал ещё.
Из крышки трамблёра вынимаем центральный кабель и располагаем контакт возле массы.
Ослабляем крепление распределителя, включаем зажигание и проворачиваем механизм до тех пор, пока между ВВ проводом и массой не проскочит искра.
Двигаем понемногу трамблёр против часовой стрелки и находим положение, при котором искра не будет появляться, после чего закрепляем распределитель.

По стробоскопу

Наиболее точно выставить угол опережения зажигания на «пятёрке» можно при помощи стробоскопа. Техника выполнения регулировки состоит из следующих шагов:

Слегка отворачиваем крепёж трамблёра.
Минусовой контакт прибора соединяем с массой, плюс подключаем на низковольтную часть катушки зажигания, а зажим стробоскопа закрепляем на кабель первого цилиндра.
Заводим двигатель и включаем прибор, наставив его на шкив коленчатого вала. При таких действиях будет заметна метка.
Проворачиваем трамблёр и добиваемся совпадения метки от стробоскопа и риски на двигателе.
Контролируем обороты мотора, которые должны составлять 800–900 об/мин.
Фиксируем регулируемый механизм.

Видео: установка угла опережения по стробоскопу

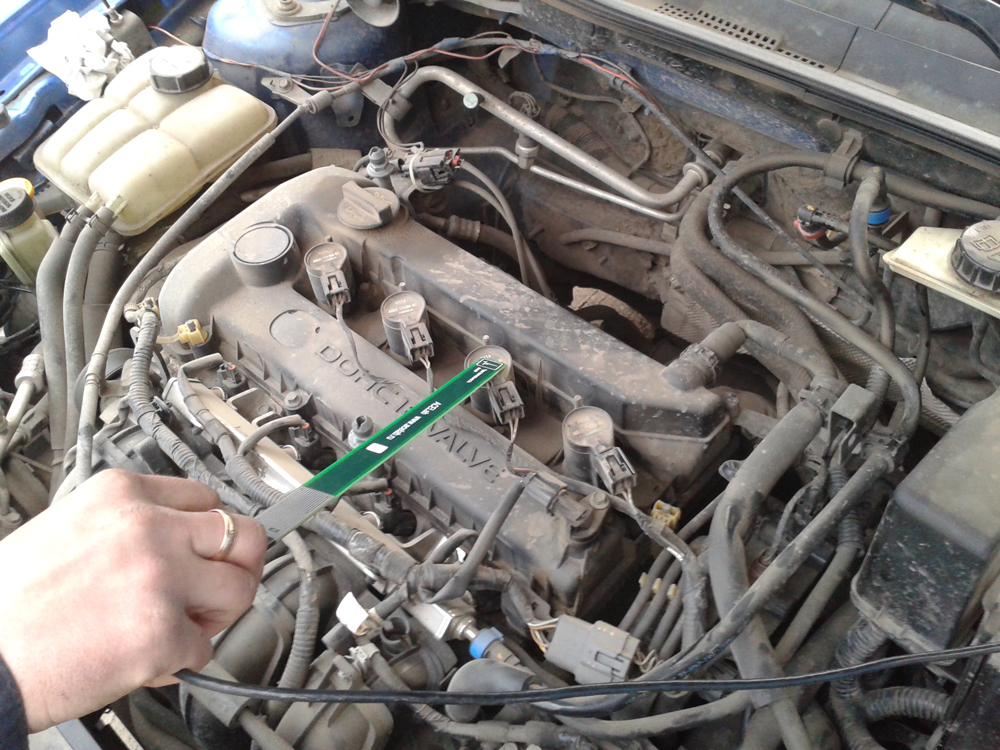

Исправность каждого из элементов системы зажигания оказывает непосредственное воздействие на функционирования двигателя

Поэтому их проверке периодически следует уделять внимание. Если же в работе мотора возникли сбои, нужно уметь отыскать причину возникшей неисправности и устранить её. Для этого достаточно подготовить минимальный перечень инструментов, ознакомиться с пошаговыми действиями и выполнять их в ходе работы

Для этого достаточно подготовить минимальный перечень инструментов, ознакомиться с пошаговыми действиями и выполнять их в ходе работы.

Ремонт трамблера

Замена трамблера своими руками

Если понадобилась замена трамблера ВАЗ, учитывайте, что этой процедуре должны будут также подвергнуться все детали, которые пришли за это время в негодность. Для того чтобы выполнить ремонт трамблера, вам потребуются такие детали, как:

ключи 7 — 2 шт.;
ключи на 10 и 13;
отвертки — 2 шт.;
набор плоских щупов;
молоток;
оправки, которые используются для того, чтобы выполнить выпрессовку и запрессовку подшипников;
пинцет.

У ротора распределителя находятся два закрепленных винта, которые необходимо будет вывернуть. Учитывайте, что прикреплены они непосредственно к опорной пластине регулятора опережения

После этого можно осторожно снять ротор. Все пружины и грузики, которые снимаются при этом с центробежного регулятора, отвечающего за опережение зажигания, необходимо в обязательном порядке пронумеровать

Регулировка как выставить

Рекомендуется для регулировки бесконтактного зажигания использовать специальный инструмент – стробоскоп. Но если его нет, можно применить следующий способ.

Выставляем бегунок трамблёра: выворачиваем первую свечу зажигания, затыкаем пальцем отверстие и крутим шкив коленвала. Если на палец начнёт давить воздух, значит, вы попали на такт сжатия. В этот момент ставьте распределитель так, чтоб бегунок смотрел на первый цилиндр.
Ловите момент зажигания. Для этого к свече зажигания подведите центральный провод с катушки и замкните на массу. Трамблёр поворачивайте против движения бегунка, пока искра на свече не проскочит. Эта точка должна находиться в зоне взаимодействия бегунка с первым цилиндром.
Выставляете момент зажигания окончательно: на прогретой машине на второй передаче дайте резко газ в пол. Когда детонация прослушивается – выставляете позже, если нет, то раньше.

Видео по настройке

Бесконтактное зажигание использует два важных устройства – коммутатор и датчик Холла. Трамблёр и датчик должны быть совместимы между собой. Новая катушка зажигания должна быть маслонаполненного типа. Провода для соединения системы лучше взять от «Нивы».

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Не заводится автомобиль после ремонта

Вполне возможно, нет правильной настройки системы зажигания или сбита правильная работа фазорегулятора.

Надо поршень номер один установить в положение верхней мертвой точки такта сжатия.
Определить этот момент можно, если плотно закрыть отверстие ветошью, выкрутив предварительно свечу.
Ключом поворачивать коленвал, пока не вылетит пробка.
Совместить метку на шкиве коленвала со средней меткой на крышке ГРМ.
Их там три, средняя соответствует бензину марки 92 или 95.
Далее открыть крышку распределителя зажигания и отрегулировать до правильных показаний, пользуясь заводскими данными.

Бывают случаи, когда мотор запустившись, через пару секунд останавливается.

Двигатель горячий, а машина не заводится

Когда не запускается мотор после отключения на короткий промежуток времени, надо осматривать карбюратор.

Если поплавковая камера не сдерживает уровень, то избыточное количество бензина забрызгивает свечи.
В жаркую погоду повышается нагрев и летучесть бензина. За 10 или 15 минут после остановки, топливная жидкость в карбюраторе испаряется, и автомобиль не трогается с места.
Можно, нажимая педаль газа, прокачать топливную систему порядка 10 секунд. Бензонасос критичен к перегревам.

Тяжелый запуск в холодное время

В мороз порой завести авто невозможно.

Причина этого проста, масло при минусовой температуре в двигателе и коробке передач сильно сгущается. Стартер не способен раскрутить коленвал с достаточной скоростью для запуска.

А старый аккумулятор лишь усугубляет ситуацию. Помочь стартеру можно отжав сцепление в момент пуска.

Есть еще ряд причин, которые усложняют запуск. Низкая компрессия присуща машинам с большим пробегом. При низкой температуре она еще снижается. Величина компрессии может быть разная у цилиндров.
Когда эта проблема очевидна для водителя, но нужно ехать, выйти из положения можно: Выкрутить свечи и ввести шприцем в камеры сгорания по 5 мл. моторного масла, прокрутить коленвал.
Масло растекаясь по стенкам цилиндров, повысит ненадолго компрессию. Вкрутить свечи на место, и запустить мотор. Для устранения этой проблемы требуется капитальный ремонт двигателя.

Завести замерший автомобиль можно с помощью так называемой стартовой жидкости. Ее можно впрыснуть в камеры сгорания, предварительно выкрутив свечи зажигания или добавить в карбюратор, сняв крышку воздушного фильтра. Эффективность этого приема невысокая.

Если слабая искра в летний период не затрудняет запуск двигателя, то зимой ситуация кардинально меняется. Решают проблему так, снять с трамблера центральный провод и закрепить от клапанной крышки на промежуток в 1 см и крутануть стартер.

Недостатков, по которым не запускается мотор автомобиля множество. Большинство их можно устранять своими силами, имея представление об устройстве и работе автомобиля.
