Основная информация
Основная функция представленного устройства заключается в разъединении коробки передач с двигателем автомобиля, так как для плавного трогания с места и переключения скоростей нужно разрывать связь коробки передач и двигателя авто. Конечно, без него можно тронуться с места, но это приведет к быстрому износу шестеренок и валов. Теперь давайте рассмотрим устройство представленного устройства на автомобиле ОКА. Для начала стоит сказать о том, что на авто ОКА устанавливается тросовый привод, который имеет множество положительных качеств. Например, простое обслуживание, легкая замена деталей, небольшая стоимость и большой срок службы. К тому же, сцепление двухдисковое, как и на множестве, современных транспортных средствах. Как правило, многодисковые типы него устанавливаются на мотоциклах.

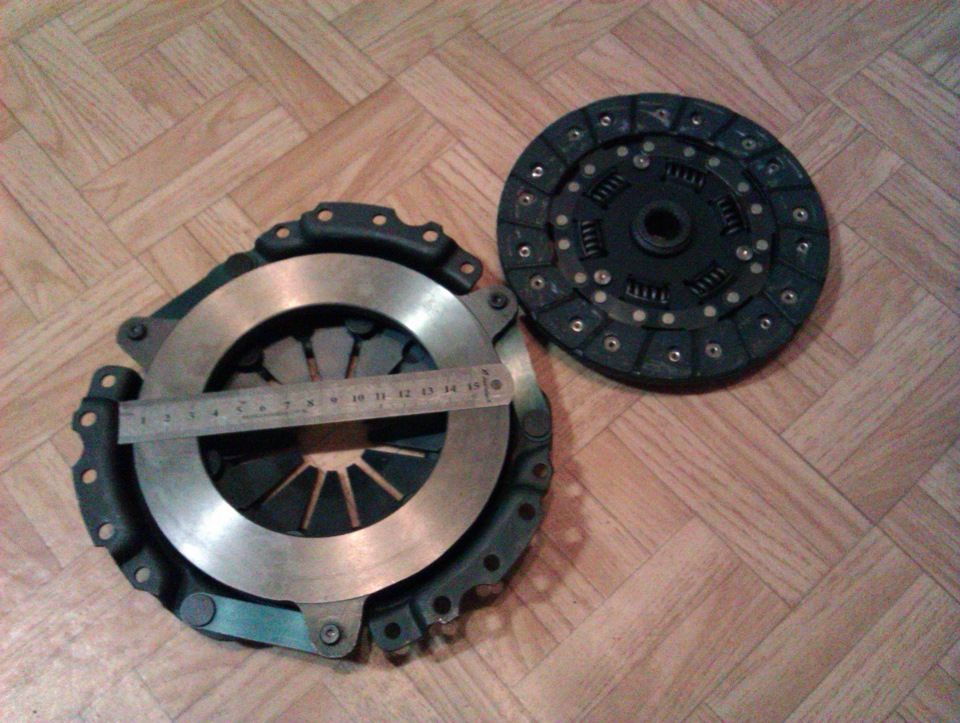

Ведомый и ведущих диски также считаются блоками. Ведомый диск располагается на первичном валике коробки передач авто ОКА, с помощью шлицевого соединения. Ведущий валик располагается на маховике, который крепится к коленчатому валику автомобильного двигателя. Еще одной деталью является выжимной подшипник, который отжимает ведомый диск от ведущего. Он перемещается по первичному валику и свободно вращается.
Самостоятельная диагностика
Как правило, чаще всего ломаются ведущие и ведомые диски сцепления на авто ОКА. Чаще всего в ведомом диске причиной поломки является неисправность пружин демпферов, изнашивание фрикционных накладок, шлицов ступицы и механическое деформирование. Единственным выходом для решения всех перечисленных неисправностей является замена диска.
Итак, рассмотрим основные признаки неисправности сцепления на авто ОКА:
- Не включается сцепление;
- Педаль не возвращается в обратное положение;
- наблюдается буксировка;
- ощущается некая вибрация в момент включения сцепления.
Естественно, перед тем, как переходить к процессу проведения замены дисков на ОКА, необходимо провести диагностику состояния представленного устройства. Диагностику можно провести как самостоятельно, так и в специализированном сервисном центре. Для проведения диагностики функционирования представленного устройства нужно включить четвертую (пятую) передачу, запустить двигатель авто и немного газовать на сцеплении. Если двигатель автомобиля не заглох, то вышел из строя ведомый диск сцепления, а значит, нужна его замена.
Как заменить сцепление своими руками?
Прежде чем переходить к процессу замены сцепления на автомобиле ОКА нужно отсоединить аккумуляторную батарею и слить масло из коробки передач, так как это значительно упростит задачу. Естественно, можно обойтись и без этого, но если вы не уверены в том, что сможете сделать все аккуратно или делаете это в первый раз, то лучше все же слить масло. При замене представленного устройства обязательно придется снимать коробку передач. Комфортнее всего замена будет проводиться на смотровой яме или подъемнике.
Итак, алгоритм проведения замены сцепления на автомобиле ОКА:
Поднимите переднюю часть машины;
Снимите автомобильные колеса;
Снимите шрусы с коробки передач, для этого нужно выкрутить шаровые опоры
Также стоит обратить ваше внимание на то, что гранаты нужно выкручивать по одной. То есть, сначала снимите одну и установите на ее место заглушку, а после уже переходите к снятию второй.
Снимаем коробку передач и переходим к замене элементов сцепления.
Снимите корзину, закрепленную на маховике с помощью болтиков.
Проводим замену всех деталей представленного устройства, но не закрепляйте их старыми болтиками. Также обратим ваше внимание на то, что перед затягиванием болтиков нужно провести центровку
Обязательно требуется замена выжимного подшипника, потому как в противном случае он будет гудеть.
Также обратим ваше внимание на то, что перед затягиванием болтиков нужно провести центровку. Обязательно требуется замена выжимного подшипника, потому как в противном случае он будет гудеть.. Для менее частого возникновения различных неполадок блока сцепления авто нужно соблюдать такие рекомендации:
Для менее частого возникновения различных неполадок блока сцепления авто нужно соблюдать такие рекомендации:
Аккуратно обращайтесь со своим транспортным средством;
Начинайте движение автомобиля без пробуксирования, плавно и осторожно;
Постоянно следите за состоянием сцепления авто;
Применяйте исключительно высококачественные запчасти для своего транспортного средства;
Регулярно проходите техническое обслуживание в автомобильных сервисных центрах.
Неисправности
Каждый автовладелец с опытом начинает чувствовать неисправность в коробке передач автомобиля по характерным признакам. Большинство поломок КПП связаны с износом трущихся деталей, потому что они испытывают во время движения постоянную значительную нагрузку. Однако такой износ редко достигает критического состояния мгновенно. Обычно это постепенный процесс, именно поэтому начинающему водителю всегда советуют учиться «слушать» машину. Чем раньше обратить время на неполадку, точно её диагностировать и устранить, тем меньший объём ремонтных работ нужно будет выполнить и тем меньше это будет стоить.
Можно классифицировать признаки, которые говорят о поломках, следующим образом:
- Шум в МКПП. Это может быть треск, стук, шорох, скрежет, а также биение рычага переключения скоростей. Стук может возникать в разные фазы работы коробки. Опытный автомобилист по такому шороху может даже определить, какие именно детали подвергаются опасности. Например, шум при вхождении автомобиля в поворот говорит об износе шестерён дифференциала.
- Передачи тяжело включаются. Помимо износа деталей собственно КПП, неисправность может таиться и в сцеплении. Кроме того можно погрешить на деформацию тяг управления переключением передач. Помните, что детали из пластмассы ломаются значительно легче, чем металлические.
- Самопроизвольное «выпадение» передачи при движении. Со временем зубья шестерён выкрашиваются и стачиваются, становясь короче. Малейшая вибрация выводит их из зацепления и передача «вылетает». В этом случае необходимо также проверить крепление двигателя.
- Резкий щелчок и потеря плавности при переключении передачи. Если сцепление исправно, то виной такой неполадки чаще всего становится выход из строя блокирующего кольца синхронизатора нужной передачи.
- Коробка «ест» много масла. Повышенный расход масла — это прежде всего его утечка. Она может происходить через разгерметизированный картер, а также изношенные сальники, которые стоят практически на любом отверстии в корпусе коробки.
Большинство указанных неисправностей нельзя решить иным способом, кроме как заменой износившихся деталей. Коробка передач приближена к центру масс автомобиля и ломается значительно реже, чем двигатель или подвеска.
Подобные поломки шестерни невозможно устранить каким-либо способом за исключением замены узла
Поэтому если уж с ней что-то случилось, ремонт потребуется обязательно. Для того, чтобы выяснить, износ каких деталей провоцирует шум или препятствует плавному ходу рычага, нужно снять и разобрать КПП.
Регулировка узла
«Пробуксовка» и «ведение» устраняются путем регулировки сцепления. Отрегулировать положение подшипника несложно и все можно сделать своими руками. Для выполнения этой операции потребуется всего лишь линейка (на 20-25 см) и два ключа на 10.
Технология регулировка такая:
- Берем линейку и упираем ее в пол возле педали сцепления (так, чтобы измерительный инструмент располагался перпендикулярно площадке педали). Делаем пометку на линейке по уровню положения площадки;
- Не убирая линейку выжимаем педаль до упора;
- Делаем вторую пометку (тоже по уровню положения педали);
- Высчитываем расстояние между метками (при правильно отрегулированном сцеплении расстояние между ними должно составлять 110 мм, допускается погрешность в 5 мм);
- Если расстояние не соответствует, корректируем его путем откручивания-закручивания регулировочных гаек, установленных на концевике троса в месте его соединения с вилкой (искать их следует в подкапотном пространстве в районе расположения КПП).
Замена масла в двигателе и масляного фильтра ВАЗ «ОКА» 1111 1988-2008
- Руководства по ремонту
- ВАЗ «ОКА» 1111 1988-2008
- Замена масла в двигателе и масляного фильтра
Вам потребуются: ключ «на 17», отвертка, емкость для слива масла, моторное масло, специальный ключ для снятия масляного фильтра. Так расположен масляный фильтр на двигателе.
| ПОЛЕЗНЫЕ СОВЕТЫ Масло сливайте после поездки, пока двигатель не остыл. Если двигатель холодный, пустите и прогрейте его до рабочей температуры.
Заливайте масло той же марки, что было в двигателе. Если вы все же решили заменить марку масла, то промойте систему смазки промывочным маслом или маслом той марки, которая будет использоваться. Для этого после слива старого масла залейте новое до нижней отметки указателя уровня масла. Пустите двигатель и дайте ему поработать 10 мин на холостом ходу. Слейте масло и только после этого смените масляный фильтр. Теперь можете залить новое масло до требуемого уровня (верхней метки на щупе) |
| ПРЕДУПРЕЖДЕНИЕ Не сливайте отработанное масло на землю. |
| 1. Поверните крышку маслоналивной горловины примерно на 90° против часовой стрелки и снимите ее. | 2. Выверните пробку из сливного отверстия в масляном поддоне двигателя, предварительно подставив под нее емкость, и слейте отработанное масло. |
| 3. Заверните пробку. |
| ПРЕДУПРЕЖДЕНИЕ Масло горячее — будьте осторожны. |
| 4. Отверните масляный фильтр и снимите его. |
| ПОЛЕЗНЫЕ СОВЕТЫ Для отворачивания масляного фильтра пользуйтесь специальным ключом. Если такого ключа или аналогичного съемника нет, пробейте корпус фильтра отверткой и, используя ее как рычаг, отверните фильтр, причем пробивайте фильтр как можно ближе к дну, чтобы не повредить штуцер. Можно также воспользоваться свернутой вдвое полоской грубой наждачной бумаги, обернув ею фильтр и стронув его с места руками. |
| 5. Заполните внутреннюю полость нового фильтра чистым моторным маслом примерно на треть объема (для уменьшения времени работы двигателя при первом пуске в условиях «масляного голодания»). |
| 6. Смажьте уплотнительное кольцо нового фильтра чистым моторным маслом и заверните фильтр на место руками без применения инструмента. |
| 7. Залейте чистое масло (см. подраздел «Проверка уровня и доливка масла в систему смазки»). Заверните крышку маслоналивной горловины. |
| 8. Пустите двигатель и дайте ему поработать на холостом ходу несколько минут (контрольная лампа недостаточного давления масла должна погаснуть через 2–3 с после пуска двигателя). Во время работы двигателя проверьте, нет ли подтеканий масла из-под пробки сливного отверстия. Остановите двигатель, проверьте уровень масла и при необходимости долейте до требуемого. |
↓ Комментарии ↓
ВАЗ-1111-11113 ОКА
Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ
Общие сведения об автомобилях Паспортные данные автомобиля
Раздел 2.ДВИГАТЕЛЬ
Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания
Раздел 3.ТРАНСМИССИЯ
Сцепление Коробка передач Приводы передних колес
Раздел 4.ХОДОВАЯ ЧАСТЬ
Передняя подвеска Задняя подвеска
Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ
Общая конструкция КПП и ее привода
Коробка включает в себя множество компонентов. Полный перечень деталей такой:
- Корпус;
- Подшипник дифференциала;
- Установочная проставка;
- Пробка слива смазки;
- Полуосевой уплотнитель;
- Приводной вал (левый);
- Шестеренка 1-й скорости втор. вала;
- Муфта синхронизатора 1-й, 2-й скоростей, а также заднего хода;
- Шестеренка 2-й скорости втор. вала;
- Упорное кольцо;
- Шестеренка 3-й скорости втор. вала;
- Муфта синхронизатора 3-й, 4-й скоростей, а также заднего хода;
- Шестеренка 4-й скорости втор. вала;
- Упорное кольцо шестерни 4-й скорости;
- Подшипник;
- Ось вилки 1-й и 2-й скоростей;
- Ось вилки 3-й и 4-й скоростей;
- Втор. вал;
- Ось вилки заднего хода;
- Установочное кольцо;
- Крышка;
- Подшипник;
- Щуп;
- Шестеренка 4-й скорости перв. вала;
- Подшипник шестерни;
- кольцо синхронизатора 3-й и 4-й скоростей;
- Вилка;
- Муфта;
- Сухарь;
- Фиксатор;
- Пластинка;
- Подшипник;
- Сальник;
- Вилка выжимного подшипника;
- Корпус сцепления;
- Колпачок;
- Сапун;
- Выжимной подшипник;
- Перв. вал;
- Подшипник;
- Маслосборник;
- Ведомая шестерня главной передачи;
- Корпус дифференциала;
- Шайба;
- Стопорное кольцо;
- Шестеренка полуоси;
- Ведущая шестерня привода спидометра;
- Трос спидометра;
- Приводной вал (правого колеса);
- Корпус привода спидометра;
- Сателлит;
- Стопорное кольцо;
- Ось сателлитов;
- Пыльник;
- Шток;
Смазка компонентов узла выполняется разбрызгиванием. В качестве смазочного материала используется трансмиссионное масло, заправочный объем – 1,8 литра. Количество масла в КПП проверяется при помощи щупа.
Поскольку коробка передач «Ока» имеет дистанционное управление, дополнительно в ее конструкцию входит привод механизма выбора передачи.
Состоит привод из:
- Рычага КПП (установлен в салоне на центральном тоннеле);
- Кулиса;
- 2-х тяг (реактивной и рычага привода);
- Шарнира;
- Штока, соединенного с механизмом выбора скорости;
Многокомпонентная конструкция привода КПП не является очень надежной – со временем требуется регулировка соединений и ремонт кулисы.
Демонтаж узла с авто
Благодаря простой конструкции, ремонт КПП «Ока» своими руками вполне возможен. Чаще всего проблем доставляет снятие КПП с авто, а не ее ремонт.
Демонтаж КПП с «Ока» возможен двумя способами – снимается только сама коробка или она извлекается вместе с силовой установкой, и уже потом КПП отсоединяется от мотора и подвергается ремонту.
У каждого из способов есть свои определенные сложности. В первом случае приходится отсоединять узел в достаточно стесненных условиях и требуется откручивание и отсоединение множества компонентов, но двигатель не затрагивается. Если же выполняется снятие вместе с силовым агрегатом, то нужно сливать технические жидкости, отсоединять практически все навесное оборудование, но само извлечение мотора с коробкой проходит проще.
Примечательно, что демонтаж коробки вместе с силовой установкой, возможен двумя методами – вытаскиванием узлов вверх (нужны подъемные приспособления) или опусканием их вниз.
Снятие только КПП
Алгоритм работ по снятию КПП рассмотрим на примере, когда двигатель не затрагивается:
- Автомобиль устанавливаем на смотровую яму, эстакаду или задействуем подъемник;
- Срываем и скручиваем гайки крепления приводных валов в ступице;
- Передок авто вывешиваем, снимаем передние колеса;
- Отсоединяем клемму АКБ;
- От коробки отсоединяем все провода и тросы («массовый» провод, штекер датчика включения сигнального света движения задним ходом, тросы);
- Снимаем стартер;
- Отворачиваем крепление нижнего щитка корпуса сцепления и снимаем его;
- Откручиваем тяги привода (реактивную, рычага привода);
- Отсоединяем от продольной балки опоры рулевого механизма (предварительно открутив крепежи);
- Демонтируем поперечину;
- Вытаскиваем концевики валов привода из ступицы;
- Высвобождаем левую сторону стабилизатора поперечной устойчивости (для этого откручиваем крепление его стойки и кронштейна);
- Разъединяем крепеж опорного кронштейна силовой установки, размещенной на коробке;
- Ставим под КПП упор (трансмиссионную стойку, массивный деревянный брус подходящей длины);
- Выкручиваем крепежи левой продольной балки подрамника и снимаем ее;
- Извлекаем концевики приводных валов из КПП (выбиваем их, используя наставку);
- Снимаем с КПП опорный кронштейн мотора;
- Выкручиваем все крепежи коробки к двигателю;
- Смещаем коробку в сторону левого колеса, чтобы вывести концевик первичного вала и извлекаем ее;
Снимать коробку следует с помощником, поскольку достаточно массивный узел при снятии придется держать над головой.
Извлечение вместе с двигателем
Один из достаточно интересных методов демонтажа КПП вместе с двигателем – методом опускания узлов вниз. Причем эта технология позволяет обойтись даже без смотровой ямы.
Общий алгоритм действий такой:
- Сливаем тех. жидкости;
- Отсоединяем от мотора и КПП все элементы, которые идут за пределы моторного отсека (патрубки системы охлаждения, топливные трубопроводы, проводку, тросы, тяги привода. Также демонтируем радиатор системы охлаждения, отсоединяем от приемной трубы системы отвода выхлопных газов глушитель и откручиваем трубопроводы тормозной системы от передних тормозных механизмов);
- Отсоединяем от рулевого механизма колонку;
- Скручиваем крепежи опор амортизационных стоек;
- Под двигатель снизу укладываем «подушку» (деревянный поддон);
- Выкручиваем все крепежи подрамника к кузову (после чего двигатель вместе с КПП, передней подвеской, рулевым механизмом, подрамником опустится на «подушку»);
- Поднимаем передок авто и отталкиваем его назад;
После этого уже выполняется демонтаж коробки, ее разборка, дефектовка составляющих, ремонт и замена неисправных деталей.
Недостатком этого метода можно считать определенную сложность обратной сборки, поскольку правильно «подвести» и надеть кузов на подрамник удается не с первого раза.
Замена с промывкой
Выше описана последовательность замены в том случае, если в мотор заливается то же масло, что и использовалось раннее.
Но некоторым владельцам по разным причинам приходится переходить на другую марку смазки. И в этом случае рекомендуется выполнять замену с предварительной промывкой. Такая операция – это просто двухэтапная смена смазки.
Суть ее такова – после слива смазки заполняем мотор промывочной жидкостью (но лучше маслом, которое будет заливаться) и меняем фильтр. Далее запускаем силовой агрегат, даем ему время поработать (15-20 мин.), все сливаем и наливаем в мотор новую смазку, а также меняем фильтрующий элемент.
Поэтому если планируется смена с промывкой, следует запастись двойным количеством масла (5 л) и двумя фильтрами. При этом один фильтр можно брать самый дешевый, поскольку он работать будет всего 20 мин.
В трансмиссию попробовал разные масла… До переборки КПП у окатавра понятия не имею, что было залито в КПП, но это «что-то» было кристально чистое, прозрачное, и КПП была изнутри чистая. Хотя работал коробас хреново: громыхали подшипники, выли шестерни, неохотно включались передачи и на морозе масло в коробке основательно дубело…
Оказалось, что это масло идёт либо в огромных бочках, либо только маленьких литрушках. Ну вот и взял я у них себе три литрушки на тыщу сто рублёв. На выходных буду заливать… Надо будет хорошенько прокатиться, чтобы прогреть КПП, потом, видимо, ещё погрею её строительным феном… ну и буду сливать, чтоб как можно больше стекло.
Потом уже как обычно с переливом залью аджипку… Посмотрим, как оно себя покажет. Надо, вообще говоря, ещё бы и для двигателя присмотреть зимний вариант. А то в этот раз я вообще Лукойл Люкс залил, но только с целью помыть движок. Ранее я такое масло лил, и если менять его раз в 3-5 тыс.км, то оно работает, как хорошая промывка, при этом положенные маслу защитные свойство оно отрабатывает на 100%. Это уже не одним годом и не одним двигателем на моих глазах проверено. Так шо помою лукойлом немного, а потом уже бахну что-нибудь по-серьёзнее и на срок тысяч в 10 километров пробега.
Затем нужно переместиться под авто
Снятие элементов подвески двигателя
Вначале нужно будет открутить все болты крепления картера сцепления от силовой установки.
16. Снятие картера сцепления
Затем следует приступать к элементам подвески двигателя.
Для этого придется выкрутить болты крепления опор мотора. Вначале скручивается гайка с болта на передней опоре. Поскольку на эту опору силовая установка продолжает опираться, то для того, чтобы была возможность вытянуть болт, при помощи монтировки двигатель следует несколько вывесить и извлечь болт. Далее, удерживая монтировкой агрегат, в зазор между ним и подрамником вставить деревянный брусок. После этого появиться возможность открутить болты крепления кронштейна двигателя.
Точно также разбалтывается задняя правая опора, с последующей установкой ее на деревянный брусок и снятием кронштейна.
26. Снять болт заднего крепления картера сцепления возможно только после демонтажа задней опоры. На фото показано на снятом двигателе
Далее в передней части двигателя устанавливается на место рым, который был снят при демонтаже генератора. Задний рым, прикрепляется к крайней левой шпильке крепления головки блока цилиндров.
За эти рымы зацепляется подъемный механизм. Чтобы извлечь мотор, его нужно до упора сдвинуть влево, чтобы первичный вал КПП вышел из маховика. Вполне возможно, что для этого придется немного кантовать двигатель, и при этом сдвигая его влево.
После того, как вал выйдет из маховика и дисков сцепления, силовой агрегат подъемным механизмом аккуратно поднимается вверх. Это лучше делать вдвоем — один будет поднимать мотор, а второй направлять его, чтобы он нигде не цеплялся.
Цилиндро-поршневая группа
Материалом изготовления поршня выступает жаростойкий алюминиевый сплав, деталь в процессе изготовления подвергается дополнительно термообработке.
Днище поршня – плоское (что делает двигатель «втыковым»), но существует возможность установки поршней от ВАЗ-2108 с проточками на днище под клапаны.
Количество колец – 3. Два верхних – компрессионные, 3-е – маслосъемное. В проточке для маслосъемного кольца проделано отверстие для стока смазки, снятой со стенок цилиндра.
Компрессионные кольца обеспечивают герметизацию камеры сгорания (в цилиндрах создается необходимая компрессия). Дополнительно они участвуют в теплообмене – отводят тепло от верхней части поршня и передают его на стенки цилиндра. Маслосъемное кольцо оснащено радиальным расширителем для повышения площади соприкосновения со стенками.
Технические характеристики СеАЗ ОКА 11113
| Название комплектации | Базовая 11113 |
| Период выпуска | 1996 — 2006 |
| Тип привода | Передний |
| Тип кузова | Хэтчбек |
| Тип трансмиссии | МКПП 4 |
| Объем двигателя, куб.см | 749 |
| Марка кузова | 1111 |
| Время разгона до 100 км/ч, секунд | 24 |
| Максимальная скорость, км/ч | 135 |
| Клиренс (высота дорожного просвета), мм | 150 |
| Количество дверей | 3 |
| Расположение руля | слева |
| Размеры кузова | |
| Габариты кузова (Д x Ш x В), мм | 3200 x 1420 x 1400 |
| Размеры салона | |
| Число мест | 4 |
| Количество рядов сидений | 2 |
| Колесная база, мм | 2180 |
| Минимальный радиус разворота, м | 4.6 |
| Ширина передней колеи, мм | 1210 |
| Ширина задней колеи, мм | 1200 |
| Масса, кг | 645 |
| Допустимая полная масса, кг | 985 |
| Объем топливного бака, л | 30 |
| Объем багажника, л | 210 (630) |
| ДВС | |
| Марка двигателя | ВАЗ-11113 |
| Максимальная мощность, л.с. (кВт) при об./мин. | 33 (24) / 5600 |
| Максимальный крутящий момент, Н*м (кг*м) при об./мин. | 50 (5) / 3200 |
| Тип двигателя | Рядный, 2-цилиндровый |
| Доп. информация о двигателе | Карбюратор, верхнеклапанная система газораспределения с верхним расположением распределительного вала |
| Вид топлива | Бензин АИ-92 |
| Диаметр цилиндра, мм | 82 |
| Длина хода поршня, мм | 71 |
| Турбина | — |
| Число клапанов на цилиндр | 2 |
| Удельная мощность, кг/л.с. | 19.55 |
| Расход топлива по городу, л/100 км | 7.4 |
| Расход топлива за городом, л/100 км | 5 |
| Расход топлива в смешанном режиме, л/100 км | 6,8 |
| Тип рулевого управления | Шестерня-рейка |
| Подвеска | |
| Передний стабилизатор | |
| Передняя подвеска | Независимая, амортизационная стойка типа МакФерсон |
| Задняя подвеска | Полузависимая, торсионная балка |
| Размер дисков | 3,0J×12 |
| Размер шин | 135/80 R12 Отзывы о шинах 135/80 R12 Купить шины 135/80 R12 |
| Передние тормоза | Дисковые |
| Задние тормоза | Барабанные |
| Доп. оборудование салона | |
| Охлаждаемый перчаточный ящик | — |
| Электронные системы безопасности и контроля движения | |
| Антиблокировочная система (ABS) | — |
| Запасное колесо полноразмерное |
Основные причины неисправности КПП Ока и частые поломки
Механическая коробка Ока имеет большое количество деталей, каждая из которых может сломаться. Как и любое механическое устройство, трансмиссия не застрахована от поломок. К основным причинам неисправностей КПП Ока относятся:
- Посторонние шумы при переключении рычага переключения передач в нейтральное положение (некачественная смазочная жидкость или ее отсутствие, износ подшипников первичного вала, смещение валов и т.д.). Проблему решают путем замены поврежденных/изношенных элементов;
- Тугое переключение передач (дефект шарнира карданчика, повреждение рычага штока и т.д.). Неполадку устраняют путем замены поврежденных деталей или их регулировкой;
- Самопроизвольное выключение передач (износ или повреждение шестерней, деформация вилок механизма управления и т.д.). Устраняют неисправность, меняя неисправные элементы коробки, а также регулируется привод механизма.
При переключении передач отмечается возникновение посторонних звуки в виде скрежетов, хрустов и т.д.(неисправность механизма сцепления, утечка масла, повреждение коробки и т.д.). Заменив масло и/или поврежденный элемент коробки, часто удается устранить эту проблему.
Также можно отдельно выделить причины неисправностей привода механизма переключения передач коробки Ока. Например, нарушение в работе привода механизма переключения передач происходит по следующим причинам:
Неисправность демпферных пружин диска сцепления. проблемы со сцеплением: учимся определять и устранять
- Включение передач затруднено либо вообще отсутствует (деформация или повреждение шарнира установленного на штоке механизма управления, ослабление стяжного хомута). Нужно проверить состояние шарнира и подтянуть на нем крепеж, что обычно позволяет восстановить работоспособность механизма управления.
- Рычаг переключения передач Ока не достаточно хорошо закреплен (износ элементов кулисы, образование в ней люфтов). Проблему устраняют путем дефектовки или замены изношенных элементов;
Поломки привода, ремонт кулисы
Коробка включает в себя множество компонентов. Полный перечень деталей такой:
- Корпус;
- Подшипник дифференциала;
- Установочная проставка;
- Пробка слива смазки;
- Полуосевой уплотнитель;
- Приводной вал (левый);
- Шестеренка 1-й скорости втор. вала;
- Муфта синхронизатора 1-й, 2-й скоростей, а также заднего хода;
- Шестеренка 2-й скорости втор. вала;
- Упорное кольцо;
- Шестеренка 3-й скорости втор. вала;
- Муфта синхронизатора 3-й, 4-й скоростей, а также заднего хода;
- Шестеренка 4-й скорости втор. вала;
- Упорное кольцо шестерни 4-й скорости;
- Подшипник;
- Ось вилки 1-й и 2-й скоростей;
- Ось вилки 3-й и 4-й скоростей;
- Втор. вал;
- Ось вилки заднего хода;
- Установочное кольцо;
- Крышка;
- Подшипник;
- Щуп;
- Шестеренка 4-й скорости перв. вала;
- Подшипник шестерни;
- кольцо синхронизатора 3-й и 4-й скоростей;
- Вилка;
- Муфта;
- Сухарь;
- Фиксатор;
- Пластинка;
- Подшипник;
- Сальник;
- Вилка выжимного подшипника;
- Корпус сцепления;
- Колпачок;
- Сапун;
- Выжимной подшипник;
- Перв. вал;
- Подшипник;
- Маслосборник;
- Ведомая шестерня главной передачи;
- Корпус дифференциала;
- Шайба;
- Стопорное кольцо;
- Шестеренка полуоси;
- Ведущая шестерня привода спидометра;
- Трос спидометра;
- Приводной вал (правого колеса);
- Корпус привода спидометра;
- Сателлит;
- Стопорное кольцо;
- Ось сателлитов;
- Пыльник;
- Шток;
Поскольку коробка передач «Ока» имеет дистанционное управление, дополнительно в ее конструкцию входит привод механизма выбора передачи.
Состоит привод из:
- Рычага КПП (установлен в салоне на центральном тоннеле);
- Кулиса;
- 2-х тяг (реактивной и рычага привода);
- Шарнира;
- Штока, соединенного с механизмом выбора скорости;
У «Ока» поломки бывают не только с коробкой, а и ее приводом. Основными проблемы с приводом – болтается рычаг КПП, невозможно включить какую-то скорость.
В первом случае неисправность кроется в износе элементов кулисы (шарового шарнира). Разборка, дефектовка и замена изношенных компонентов позволяет полностью восстановить работоспособность кулисы и устранить люфты в ней, которые являются причиной того, что рычаг сильно болтается.
Установка 5 ступенчатой кпп на оку
КПП продана, данные сохранены для архива.
Продаётся: КПП #5 после капитального ремонта. Для автомобиля ОКА с двигателями 1111\11113. Главная пара в КПП — 4.1 (11113)
По запчастям и работам коробка практически аналогична КПП#1
В комплект входят: КПП в сборе, с опорой, с вилкой (комплектность смотрите на фото далее).
Подробное описание: В Мастерской K-POWER произведен квалифицированный капитальный ремонт КПП для ОКИ: • Химическая мойка картеров КПП. • Дефектовка каждой детали, замена или ремонт изношенных. • Все сальники заменены на новые: сальники ШРУСов (2110), сальник первичного вала. Сальник штока установлен модернизированный, от Калины, с широкой юбкой. • Подшипники первичного и вторичного валов (с проточками) новые. • Подшипники: роликовые первичного и вторичного валов заменены на новые. • Собственная технология стопорения подшипников в гнёздах картеров, исключающая их проворот. • Селективный подбор роликового подшипника на первичном валу, для максимально плотной посадки (таким образом исключается стук КПП, слышимый в салоне). • Вилки лапок передач в отличном состоянии, без износа. •Втулка стартера заводская — в отличном состоянии, как и гнездо картера . • Шток выбора передач новый, заводской (при износе штока появляется течь через сальник), установлен Калиновский карданчик, новый чехол карданчика. • Вторичный вал КПП был разобран — отдефектованы все шестерни и муфты — всё в идеальном состоянии, без износа. Остаточный ресурс равен новой КПП. • Заменены 4 блокирующих кольца (все 4 передачи) синхронизаторов на новые (заводские, АвтоВАЗ). • Заменены: шестерня 2 передачи, муфта 1\2 передачи — оригинал завод (не кооператив). • Регулировка преднатяга сателлитов не требуется (износ минимальный). • Коробка собрана на клей-герметик Локтайт, без применения прокладок.
Мы гарантируем высокий ресурс КПП, и ее долгую службу при соблюдении условий эксплутации и применении качественных масел. Считаем, что данное предложение является выгодным для покупателя — ремонт КПП очень дорог, из-за высоких цен на запчасти (муфта 1-2 передачи — 1000 руб, вилка 1-2 передачи — 1000 руб), мало кто сможет его выполнить на подобном уровне.
