Не работают часы ваз 2107

Причины неисправности, по которым не работает прикуриватель

Есть определенные факторы, влияющие на работу детали. Требуется разобраться в устройстве прикуривателя и понять, почему он не работает на ВАЗ 2107.

Среди наиболее распространенных проблем стоит отметить.

Поломку предохранителя. Если будут запускаться одно или нескольких мощных устройств в разъем прикуривателя, сила тока цепи может превысить критическое значение. При 10 Ампер перегорит предохранительный элемент. Дополнительно перестанут работать часы, радиоприёмник. Ремонт осуществляется просто по схеме – достаточно добраться до монтажного блока и произвести замену сгоревшего предохранителя прикуривателя.
Плохое соединение. Со временем контакты окисляются, из-за чего прикуриватель перестает работать. Причиной появления также может стать подключение предохранителя с большим сопротивлением, к примеру, 15-амперного. Если прикуриватель ВАЗ 2105 перестает работать, то предварительно необходимо вынуть металлический патрон и проверить его контакты на наличие окислов. При ремонте рекомендовано зачистить контактные места. Перед процедурой замены прикуривателя или предохранителя нужно снять минусовую клемму с автомобильного аккумулятора. Такая схема исключит возможность короткого замыкания.
Перегоревший элемент накаливания. На классике внутри патрона находится нихромовая спираль, которая от возраста может перегореть. Ремонт неисправности заключается в замене прикуривателя и установке нового элемента по схеме.
От старости или из-за того, что провода могут замыкать, есть вероятность обрыва электропроводки или выгорания цепи. Срабатывает предохранитель. Такая неисправность прикуривателя Ваз 2107 диагностируется при помощи мультитестера. Необходимо прозвонить цепь, диагностировав целостность проводов. В этом случае нужен ремонт или замена именно проводки, а не элемента накаливания.

https://www.youtube.com/watch?v=r6Nemti3-0w

Демонтаж и установка часов ВАЗ 2107

Снимать часы приходится для их проверки, ремонта, тюнинга или замены на более продвинутый вариант прибора. Перед тем, как демонтировать часы, необходимо отсоединить клемму “массы” от аккумулятора. Процедура демонтажа немного отличается на моделях до и после 1993 года выпуска. В первом случае последовательность такова:

снять три пластины, закрывающие винты крепления комбинации приборов;
выкрутить винты и поднять приборную панель;
освободить скобы крепления часов и извлечь их из панели;
отстыковать клеммы проводов, подключенных к часам.

Чтобы снять часы на “семерке” старше 1993 года выпуска, необходимо выполнить такие операции:

открутить винты крепления центральной консоли и снять ее;
открутить пару винтов, находящихся на дне пепельницы;
демонтировать магнитолу;
выкрутить пару винтов, крепящих обрамление магнитолы;
снять декоративную пластину с обрамления верхних вентиляционных сопел, закрывающую винт;
открутить винт;
выкрутить 4 винта накладки, установленной под панелью управления системой вентиляции и обогрева салона;
демонтировать выключатели, установленные под центральными соплами обогрева и вентиляции салона;
открутить винт, удерживающий панель приборов;
вытянуть панель приборов, отстыковать клеммы проводов от часов;
снять панель вместе с вентиляционными соплами;
открутить пару винтов крепления часов;
извлечь часы.

Установка часов производится в последовательности, обратной демонтажу.

Ремонт часов «шестерки»

Неисправность хронометра может быть следующего характера:

механический дефект механизма часов «шестерки», ремонт в этом случае не производить, а сразу приступить к замене изделия;
неисправность системы подсветки прибора;
поломки электрических частей или их соединений.

При неисправностях электрической части изделия, которые можно устранить в ходе ремонтных работ, необходимо провести демонтаж прибора и замену неисправных элементов.

Демонтаж и монтаж хронометра

Поводим подготовку транспортного средства и инструментов к проведению ремонтных работ;
Рассоединяем отрицательный провод от АКБ (отсоединяем «массу» автомобиля);
С помощью отвертки поддеваем кольцо из пластика через пазы сбоку от часов и вытаскиваем изделие из места установки;
Стопорное кольцо демонтируется с изделием;
При замене подсветки часов автомобиля ВАЗ 2106 используется электролампа W3W, которую необходимо вывернуть из патрона установки и заменить ее;
При снятии прибора маркируем провода и отсоединяем от контактов изделия;
При монтаже (обратной установке) крепим установочное кольцо, совмещая выступы с отверстиями на панели приборов;
Подключаем маркированные провода и закрепляем их на панели приборов.

Нюансы и основные неисправности карбюраторов типа «Солекс»

Несмотря на все положительные стороны и плюсы, карбюраторы Solex имеют свои недостатки и характерные «болезни», один из главных минусов – проблемы с холостым ходом из-за засорения или завоздушивания канала. Воздух в систему ХХ в основном попадает из-за плотного прилегания крышки к корпусу, так как со временем металл деформируется, а исправить такой дефект можно путем замены прокладки и шлифования прилегающей поверхностей.

Другая частая проблема холостого хода – засорение канала, который можно продуть только в том случае, если снять регулировочный винт качества. Но вся трудность заключается в демонтаже этого винтика, так как он находится глубоко в «теле» карбюратора и удерживается резиновым уплотнителем.

Даже полностью открученный винт просто так из канала не выходит, демонтировать его удается с помощью отрезка полой трубки, например, взятой от старого радиоприемника. Для использования трубочки в качестве съемника на конце делаем два разреза, затем приспособление вставляем в канал, методом выкручивания извлекаем нужную нам деталь.

Другой типичный недостаток «Солексов» – провал во время движения при разгоне автомобиля, который происходит из-за насоса ускорителя. Для исправления этого недочета автовладельцы чаще всего модернизируют распылитель ускорительного насоса («носик» или «слоник» в простонародии), переводя впрыск обеих трубок в первичную камеру. Других хлопот Solex практически не доставляет, служит долго и надежно.

Неисправности часов на ВАЗ 2107

Штатные часы на ВАЗ 2107 — это не самый важный элемент в автомобиле, но когда на приборной панели что-либо не работает, то это доставляет много неудобств. Если не работают часы, которые расположены на центральной консоли салона семерки, то водитель и пассажиры не могут ориентироваться во времени. Когда не работают часы, то решить такую проблему поможет не что иное, как выявление причины поломки и ее устранение. Основными причинами, по которым может возникать неработоспособность часов в салоне ВАЗ 2107:

Перегорел предохранитель — именно с этой детали следует начинать поиск неисправности. Располагается предохранитель на блоке предохранителей под названием F6 Проверить его неисправность поможет мультиметр, установленный в режим прозвонки.
Отсоединилась клемма питания массы (или окислилась), которая подключается непосредственно к самому прибору. Для проверки этой неисправности понадобится снять панель, на которой установлены часы и прикуриватель, и проверить качество соединителей.
Нарушилась изоляция или повредилась жила провода питания — случается это редко, но если это не предохранитель и не контакт, то нужно проверить целостность провода питания и массы. Помочь в этом сможет такой прибор, как мультиметр, установленный в режим измерения постоянного напряжения.
Поврежден механизм. Если все составляющие детали целые, то высока вероятность, что проблема в самих устройствах. Их можно отремонтировать, а можно вместо штатных устройств поставить электронные.

Проверку исправности устройств рекомендуется проводить в таком порядке, как представлено в материале. Если выясняется, что поврежден предохранитель, то его можно заменить, а при плохом контакте следует поджать клемму. Если же поврежден провод, тогда его нужно заизолировать или заменить, а вот если поломка возникла с самим механизмом часов, тогда придется их заменить или отремонтировать. Практика показывает, что проще их заменить, тем более что электронные устройства не только стильно смотрятся, но еще и имеют более широкий функционал.

Подключение

Вопросом о том, как подключить часы на ВАЗ 2107, задаются все владельцы, которые снимали торпеду, а после ставили на свое место. На ВАЗ 2107 на центральной консоли установлены электромеханические часы круглого типа. Они устанавливаются на все модели семерок, как карбюраторные, так и инжекторные.

Рассматриваемые устройства расположены рядом с прикуривателем. Подключаются они в штатную сеть, от чего и приводятся в действие. Для обеспечения работы часов задействуются три провода, схема подключения которых изображена на фото ниже.

Эти три провода имеют следующие назначения:

провод питание часов;
питание подсветки часов ВАЗ;
минус.

Минусовой провод крепится на корпус устройства, а питание часов и подсветка подключаются к плюсовым клеммам. При подключении нужно учитывать, что непосредственно питание часов подключается к плюсовому проводу, а подсветка подсоединяется клеммой проводов от габаритов. Это значит, что подсветка срабатывает при включении габаритов.

Демонтаж и монтаж

Демонтаж устройства проводится непосредственно для того, чтобы проверить, отремонтировать или заменить его.

Обесточивается бортовая сеть машины путем откидывания клеммы минус от АКБ.
Вынимается панель приборов, поддев ее аккуратно при помощи шлицевой отвертки.
После этого можно отключить клеммы от часов, и демонтировать их.

Принцип установки обратный, поэтому после ремонта или замены, следует выполнить манипуляции в порядке, обратном снятию.

Аналоги штатных часов

Вместо штатных на Ваз 2107 можно поставить электронные часы, которые будут смотреться намного красивее. Многие именно так и делают, не дождавшись, пока перестанут работать штатные устройства, меняют их на электронные аналоги. Тем более что процесс замены для Ваз 2107 не имеет никаких трудностей.

Регулировка холостого хода на карбюраторах типа «Озон»

Прежде чем начать регулировочные работы, следует прогреть ДВС до рабочей температуры, еще важно, чтобы карбюратор был чистый, без засоренных каналов. Далее поступаем следующим образом:

запускаем двигатель на холостом ходу (ХХ);
винтом количества, откручивая его, увеличиваем обороты на 100 больше обычной нормы;
начинаем закручивать винт качества до тех пор, когда движок начинает работать менее устойчиво, затем немного отворачиваем, добиваемся стабильной работы;
находим оптимальный режим работы мотора на ХХ при максимально закрученном винте качества, при этом считается нормой 850 оборотов в минуту (допускается от 800 до 1000).

При грамотной регулировке потребление бензина в городской черте составляет в среднем 8,5-9,5 л/ 100 км, но при этом должен быть исправен двигатель, правильно выставлено зажигание. Еще на карбюраторах «Озон» нередко засоряется жиклер электромагнитного клапана, его перед регулировкой смеси холостого хода следует проверить и при необходимости почистить.

Тюнинг часов ВАЗ 2107

Многие любители тюнинга любят устанавливать на торпеду что-нибудь экзотическое. Проще всего поменять штатные часы на электронный аналог. На сайте Aliexpress можно найти много подходящих моделей на любой вкус и цвет.

Процесс замены часов на новые очень прост и занимает не более 10 минут.

На сегодняшний день можно найти две разновидности моделей:

Модели, дополнительно показывающие температуру, календарь, вольтметр и будильник. Это довольно удобно. Особенно полезен вольтметр. Ведь держа под контролем состояние напряжения сети, можно сохранить заряд аккумулятора, даже если не исправен генератор.
Устройства, которые дополнительно снабжены датчиками температуры под капотом и в салоне.

Установка нового механизма осуществляется просто: нужно подсоединить провода к соответствующим клеммам и поместить часы в отверстие в консоли.

Сегодня с другом ездил на базар. и приобрел себе такой девайс. Хотел чтобы в нем был вольтметр. Пересмотрел много, но остановил выбор на такой моделе. Подключается к штатным проводам ненужно ничего переделывать и дотачивать.

VST-7042V (Электронные часы, термометр, вольтметр для автомобиля).

Функции данного устройства:

1. Показывает дату, время, день недели, 12 и 24 часовой режим показа времени.

2. Данная модель часов имеет функцию — будильник.

3. Так же часы обладают функцией SNOOZE (соня): при нажатии выключает будильник, но через 5 минут снова сработает звуковой сигнал.

4. Есть термометр. Показывает внутреннюю и наружную температуру. Датчик внутренней температуры встроен в часы, выносной датчик наружной температуры имеет длину провода 3 метрa. Показания в градусах цельсия и фаренгейта. Диапазон показаний варьируется от -50 до +70 градусов цельсия. Погрешность термометра +/- 1.0 градус цельсия. Частота обновления показаний температуры — 20 секунд.

5. При подключении к сети электропитания автомобиля индикатор работает в полном объеме, если на собственном источнике (встроенные заменяемые батарейки — таблетки: 2шт) индикатор работает в экономном режиме и показывает только время.

6. Индикатор показывает уровень заряда аккумулятора.

Интерпретация показаний прибора

Установка вольтметра — это только первый шаг для получения контроля над состоянием аккумулятора и электрической системы автомобиля. Полную информацию можно получить, только определив основные значения показателей прибора.

Стандартное значение напряжения аккумуляторов на легковых автомобилях составляет 12 В. Показатели напряжения бортовой сети будут немного отличаться, составляя 13.7-14 В. Если значения на вольтметре снижаются относительно указанных параметров, то это может означать поломку регулятора напряжения или неисправность в генераторе.

Снижение вольтажа также может быть связано с разрядкой аккумуляторной батареи. Особенно часто такое случается в зимний период: на холоде разрядка происходит быстрее, да и наличие в машине обогревателя добавляет нагрузку на сеть.

Рисунок 2. Схема подключения вольтметра к цепи.

Если вольтметр подключен непосредственно к клеммам аккумулятора, то по его числовым значениям можно легко узнать уровень заряда батареи. Показатели в диапазоне 12,6-12,9 В указывают на то, что ваш аккумулятор полностью заряжен. По мере разряда, вольтаж постепенно падает. При значении 12,3-12,6 В заряд падает до 75%, при 12,1-12,3 В аккумулятор разряжен примерно наполовину. При постепенном снижении напряжения до 11,8-12,1 В батарея считается пустой на 3/4, а при 11,5-11,8 В завести автомобиль вам уже не удастся.

Для получения полной информации о состоянии сети не лишним будет произвести измерение напряжения непосредственно на клеммах аккумулятора, после чего сравнить его с показателями бортового вольтметра. Если при включении обогрева, дальнего света или других нагрузок напряжение будет отличаться больше чем на 0,4 В, то это может свидетельствовать о нестабилизированной бортовой сети. В этом случае необходимо в самом скором времени проверить исправность генератора и реле напряжения.

Что делать

Прикуриватель прямым образом не отвечает за работу какого-либо из узлов автомобиля, но его функционирование негативно влияет на комфорт водителя и пассажиров машины. Если устройство испортилось, его необходимо отремонтировать или заменить.

Где находится предохранитель на прикуриватель

Предохранитель прикуривателя ВАЗ-2107 находится в монтажном блоке предохранителей и реле. У ВАЗов этот блок расположен в подкапотном пространстве с пассажирской стороны. Чтобы получить доступ к предохранителю, необходимо снять прозрачную пластиковую крышку монтажного блока. Предохранитель прикуривателя обозначен маркировкой F 6 и рассчитан на ток 10 ампер.

Как разобрать прикуриватель

Розетка и съемный патрон относятся к недорогим деталям, которые с легкостью найдете в любом автомагазине. В случае если они перестанут работать, их ремонт производить нецелесообразно, выполняют полную замену. Для этого отсоединяем шину «массы» от аккумулятора и разбираем гнездо, зафиксированное на передней панели ВАЗ-2106, выполняя следующий порядок действий:

вынимаем патрон нагревателя из гнезда;
панель, на которой расположены часы и прикуриватель, подцепляем и тащим плоской отверткой до щелчка фиксаторов;
аккуратно извлекаем приборную панель, за ней могут находиться короткие провода;
снимаем клеммы подсоединения приборной панели;
откручиваем гайку-фиксатор;
снимаем внешний корпус вместе с лампой подсветки;
извлекаем внутреннее гнездо прикуривателя.

Что нужно для снятия?

Процесс снятия для этой модели несколько отличен от остальных автомобилей. Например, у ВАЗ 2106 для её снятия нужно отжать защёлки, после этого она легко вынимается из установочного места. Остаётся только снять проводку и отсоединить трос спидометра для полного снятия панели. У такой модели, как ВАЗ 2105 принцип уже совсем другой. Установка её в гнезде фиксируется крепёжными винтами.

«Семёрка» имеет совершенно иную панель в сравнении с предшественницами, которая отличается не только внешним видом, но и способом её установки. Каких-то особых инструментов для снятия и установки не требуется. Вполне достаточно стандартного набора шлицевых и крестообразных отвёрток. Этого вполне достаточно для выполнения этой операции.

Демонтаж панели

Ремонтировать ВАЗ 2107 можно, имея в своём арсенале всего несколько отвёрток. В частности, для снятия панели придётся отвинтить всего один крестовый винт.

Как правильно снять щиток приборов

Для быстрого демонтажа щитка нужно следовать приведённому ниже алгоритму:

Поддевают и снимают пластинку, расположенную справа от печки. На ней изображён соответствующий значок.

Поддев отверткой, снимают пластинку справа от печки

Крестовой отвёрткой выкручивают винт, спрятанный под пластинкой

Нижняя ручка управления печкой уже снята

Правый край панели отклоняют вправо и на себя

Для снятия панели отсоединяют контакты от кнопки выключателя печки

Серый толстый шланг отводится в сторону и гайка-барашек на нём отворачивается

Отвинчивают гайку с ручки сброса суточного пробега

Снят первый белый штекер, второй, расположенный чуть глубже, тоже снимают

Белый провод эконометра находится чуть дальше от противоположного края панели

Последний из трёх штекеров — красного цвета, его также снимают

Снятая панель оказалась в руках — демонтаж проведён успешно

Панель остаётся у вас в руках. На всю операцию обычно уходит четверть часа.

Сборка панели производится в обратной последовательности.

ВАЗ «Семёрка» стал последней классической моделью волжского завода. Тем не менее владелец такой машины может большинство проблем решать своими силами. Ему под силу самостоятельно поменять даже приборную панель.

Настройка пускового устройства карбюратора «Озон»

Нередко возникает ситуация, когда в холодную погоду автомобиль ВАЗ-2106 плохо заводится, основные причины такой неполадки – неотрегулированная пусковая система или пробитая диафрагма. Здесь необходимо знать, что при вытянутом подсосе воздушная заслонка полностью закрыта, но при запуске под действием разрежения она приоткрывается на определенный угол.

На карбюраторах ДААЗ моделей 2105, 2107 для холодного запуска установлен пневмоклапан, который обеспечивает пусковой зазор воздушной заслонки, и в этом клапане имеется регулировочный винт, закрытый специальной заглушкой. Если угол заслонки винтом задан неправильно, пропорция топливной смеси холодного двигателя будет нарушена, возникнут проблемы с запуском.

Существует несколько способов регулировки, ее можно произвести на снятом карбюраторе, закрыв заслонку и сымитировав нажатием пальца силу разрежения. При этом зазор между стенкой корпуса и нижней кромкой «воздушки» должен быть в пределах 5-5,5 мм, для замера можно использовать щупы, сверла или другие предметы определенных диаметров. Также пусковой зазор выставляется между дроссельной заслонкой (нижняя часть) и корпусом карбюратора, его рекомендуемая величина – 0,7-0,9 мм, а регулировочный винтик находится снизу.

Видео ролик инструкция:

Инструменты для подключения измерительного прибора:

1. Паяльник, желательно предназначенный для пайки электронных схем, а не старых тазиков. 4. Контрольный тестер, которому вы доверяете. Для проверки точности измерения, нашим прибором, напряжения и силы тока. И дальнейшей калибровки вольтамперметра DSN-VC288. 5. Любая нагрузка для контрольного измерения (можно использовать светодиодную лампочку соответственного напряжения) . 7. Канцелярский нож для снятия изоляции и подготовки проводов для пайки.

Расходные материалы при подключении:

1. Припой. 2. Паяльная кислота или канифоль. 3. Набор проводов для монтажа. 4. Изоляционные материалы, изолента или термо усадка. 5. Немного электричества для проверки прибора.

Как Снять Приборную Панель На Ваз 2106

Подмена панели устройств на ВАЗ 2103, ВАЗ 2106

Добро пожаловать! Панель устройств — она занимает очень принципиальное место в салоне автомобиля, так как если б её не было, то каким образом вы бы узнавали с какой скоростью автомобиль едет, какая температура у мотора и.т.д. Снимаем накладку, Как снять переднюю панель на Ауди 80? Шевроле; Авео; Круз;. Тюнинг как утеплить двигатель на зиму на ваз 2109. Как Сделать Самому Развал Схождение На Ваз 2107. О том как поменять панель устройств на автомобиле «ВАЗ 2106», читайте чуток ниже.

Примечание! Для подмены панели, для вас будут необходимы последующие инструменты: Во-1-х запаситесь пассатижами и 2-мя отвёртками, а так же для вас может пригодится основной набор гаечных ключей и маркер!

Вопрос? А с какой целью вы меняете панель устройств на своём автомобиле? (Ответ пишите в комментах)

Диагностика карбюратора после регулировки

Теперь нужно убедиться, что все настройки выставлены правильно. Для этого нужно завести двигатель и понаблюдать за его работой на холостых. Не начинает ли он троить? Далее нажимаете резко на акселератор и также резко отпускаете ее. Слышны ли провалы? Если да, винт регулировки качества топлива нужно немного выкрутить.

При резком торможении мотор должен продолжать стабильно работать. Если он глохнет, нужно чуть выкрутить винт качества.

Таким образом, вы теперь знаете, как отрегулировать карбюратор на Ваз 2106 своими силами без специальных инструментов.

Опытные карбюраторщики! Если вы нашли в статье неточности и хотите поделиться опытом, пишите свои комментарии. Ваше мнение будет очень полезно всем читателям сайта. На шестерках часто ставят карбюратора дааз и солекс. Есть ли принципиальная разница в регулировке между ними? Также интересно ваше мнение.

Особенности карбюраторов «Солекс» для автомобилей ВАЗ-2106

Нередко автовладельцы в целях экономии топлива и улучшения динамических характеристик устанавливают на свои машины карбюраторы «Солекс» ВАЗ-21083 или 21073, но эти узлы далеко не всегда оправдывают ожидания. Как альтернативный вариант Дмитровградский автоагрегатный завод специально разработал модель 21053-1107010-20, предназначенную для работы с двигателями 1,5 и 1,6 л, на сегодняшний день данный карбюратор считается одним из лучших для ВАЗ-классики. Главные плюсы, которые следует отметить при установке карбюратора 21053-20 вместо стандартного «Озон»:

улучшается динамика автомобиля;
меньше времени уходит на прогрев ДВС;
обеспечивается плавность хода машины;
при неспешной езде экономится топливо.

Также «Солекс» отличается простотой в настройке, «некапризностью», хотя здесь есть и свои минусы: приходится докупать некоторые запчасти (тяги, которые подходят от «Нивы», корпус воздушного фильтра, толстую прокладку), тратить дополнительное время на подгонку и доработку.

Начинаем регулировку

Регулирующий качество смеси, открутите на 2–3 об.
Большой открутите на 1, 5 оборота.
Заведите и прогрейте двигатель. На вытянутом «подсосе» он будет работать, если даже разрегулирован холостой ход.
Прогрев ДВС, утопите «подсос». Если двигатель трясёт или он глохнет, вывёртываете дозатор количества, добиваясь устойчивых оборотов. При больших оборотах заворачиваем винт до их уменьшения. Добиваемся стабильной частоты около 900 в минуту.
Регулируем качество заворачиванием, пока не появятся перебои, а затем отворачиваем до устойчивой работы.
Частота вращения коленвала изменится. Винтом количества смеси добиваемся устойчивости оборотов.
2-3 раза регулировку повторяем обоими жиклерами.

Чем больше удастся отвернуть винт, регулирующий количество подаваемой смеси, тем она будет беднее и будет меньшим расход топлива. Больше удастся ввернуть, отвечающий за качество смеси – меньше будет СО в выхлопных газах. Но, повторяю ещё раз: это касается холостого хода, и только.

«>

Замена штатных часов ВАЗ 2107 на цифровые

Штатные часы недостаточно информативны, да и выглядят слишком стандартно. Поэтому многие владельцы “семерки” меняют их на более продвинутые модели. Обычно это — электронные часы с функцией вольтметра. Такой прибор не только выглядит более современно и привлекательно, но и позволяет контролировать напряжение бортовой сети. Установить электронные часы на ВАЗ 2107 просто. На рынке можно найти широкий ассортимент электронных часов для “семерки” с различным цветом табло и функционалом.

Неплохой вариант — часы с функцией будильника, календаря, вольтметра и термометра. Самая продвинутая модель имеет два датчика температуры — внутренний и наружный, что позволяет контролировать сразу два температурных параметра.

Такие часы идеально становятся на место штатных, а для их подключения не требуется прокладка дополнительных цепей питания. Единственное о чем следует позаботиться — установить внешний датчик температуры и провести провод от него к месту установки часов.

Если в электронных часах отсутствует функция измерения внешней температуры, их установка полностью аналогична монтажу штатных часов и не требует дополнительных действий.

Когда впервые на ВАЗ 2103 были установлены часы, это считалось роскошью. Сегодня же многих удивит скорее отсутствие этого нужного устройства, чего его наличие. Водители настолько привыкли проверять время на панели приборов, что поломку часов на Ваз 2107 хочется немедленно устранить. В этой статье мы обсудим, как снять старые часы и установить новые, как их починить и подключить. Также вы узнаете, как можно заменить штатный механизм на цифровой.

Схема подключения часов

С выходом в свет «шестерки» часы ваз 2106 принципиальных изменений не претерпели. Не изменилась и схема подключения часов, которую можно посмотреть здесь. Принципиальная схема часов привязана к замку зажигания и блоку предохранительных элементов. При этом кинематическая схема подключения часов ВАЗ 2106 построена таким образом, что хронометр работает независимо от положения ключа зажигания, т.е. часы на «шестерку» работают даже при выключенном зажигании.

Если проблема состоит в подключении часов ВАЗ106, то ничего сложного в этой технической операции нет, и трудности не предвидятся. При этом, решая задачу, как подключить часы, необходимо вывести один провод на массу, а оставшиеся два штекера подсоединить на +12 вольт на сеть часов и на их подсветку. По расцветке проводов, которая может быть различной, плюсовые провода должны быть одного цвета, как правило, красной окраски, а на массу следует прикреплять провод в черной оплетке.

При покупке часов ВАЗ 2106 цена этих изделий небольшая, но в связи с тем, что они морально устарели из – за своей низкой информативности, автолюбители устанавливают на первое время вместо часов такие же хронометры с «семерки», а многие тюнингуют этот прибор со светодиодной подсветкой либо вставляют такой прибор отсчета времени с иностранных моделей транспортных средств.

С учетом простоты конструкции этот элемент приборного оснащения автомобиля редко выходит из строя, поэтому к такой операции, как ремонт часов ваз 2106, приходится прибегать достаточно редко. Однако в практике встречаются случаи, когда ремонт часов просто необходим вследствие их выхода из строя.

Вольтметр в ВАЗ-2106

Вольтметр – весьма полезный прибор, особенно когда есть место для его установки. Во всем известной «шестерке» вольтметром можно заменить штатные часы, причем сделать это можно за несколько минут. Как мы уже писали, подключить вольтметр к бортовой сети автомобиля можно двумя способами: сложным и точным или легким, но с небольшим занижением реального напряжения. В этой статье рассмотрим вариант быстрой установки для тех, у кого нет ни желания, ни времени что-то разбирать и протягивать.

Подготовительные работы

В ВАЗ-2106 вольтметр можно установить вместо штатных часов – на их место в торпеде идеально встает прибор от обычного «УАЗика». Имея настоящий крепкий корпус и встроенную подсветку, он представляет собой абсолютно самодостаточный вольметр, который можно просто подключить к нужным проводам.

Часы в торпеде «шестерки» крепятся в натяг за счет пластикового уплотнительного кольца. Чтобы их вытащить, достаточно просто потянуть за корпус. Перед тем, как демонтировать часы, обязательно снимите минусовую клемму аккумулятора, потому что часовые провода всегда под напряжением, и велик риск устроить короткое замыкание

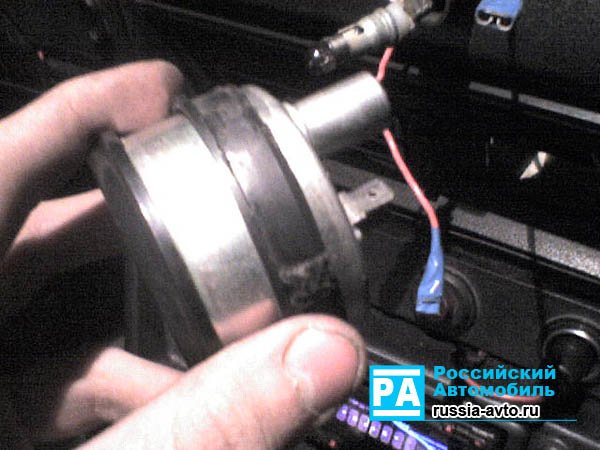

Часы уплотняются в отверстии торпеды пластиковым кольцом, которое видно посередине их корпуса

Вытащив часы из торпеды, отсоедините от них провода и вытащите лампочку. Лампу не трогаем – ее будем использовать для вольтметра, а клеммы проводов надежно заизолируйте изолентой и уложите под торпеду так, чтобы они были вдали от металлических частей.

У вольтметра от УАЗ есть всего два контакта: “плюс” и общий “минус” для питания вольтметра и лампочки подсветки. “Плюс” на лампочку подводится отдельно непосредственно к ее патрону

Вольтметр должен начинать работать при включении зажигания. Чтобы добиться этого, можно подключить его через реле, как описано в статье «Установка вольметра в автомобиль», но мы рассматриваем легкий способ, поэтому подключаться будем к проводу подсветки бардачка. Напряжение на нем появляется именно при включении зажигания.

Подключить вольтметр в ВАЗ-2106 можно проводом сечением 0,5 мм. При подключении к подсветке бардачка одного метра провода хватит «за глаза».

Места для манипуляций в бардачке практически нет, поэтому вышеописанные работы можно выполнить, вытащив нужный провод из-под торпеды через то же отверстие часов.

Провод, который мы присоединили к подсветке бардачка, отмеряем таким образом, чтобы его хватало до места установки вольтметра и чтобы он был не в натяг. Далее перекусываем его, зачищаем ту часть, которая идет из-под торпеды, обжимаем клемму мама и надеваем ее на «плюсовую» клемму на корпусе вольтметра.

Вольтметр, установленный вместо часов ВАЗ-2106

Оставшейся частью провода делаем соединение воль, которое можно выполнить под левой гайкой крепления торпеды в бардачке. Прокладываем провод под торпедой до гайки, закладывая небольшой свободный ход, и откусываем лишнюю часть, если такая останется.

Теперь зачищаем провод с обоих концов. С одной стороны обжимаем еще одну клемму «мама», а с другой – круглую клемму «под болт». «Маму» надеваем на вторую клемму вольтметра, откручиваем гайку крепления торпеды ключом на «10» и закручиваем обратно, предварительно надев на шпильку круглую клемму.

Так освещается вольметр при включении габаритного освещения

Одеваем минусовую клемму на аккумулятор, включаем зажигание. Стрелка вольтметра должна резко установиться на некое значение. Показания прибора будут занижены из-за того, что он подключен к проводке салона, а напряжение в ней ниже, чем на выходе с генератора. Происходит это из-за многочисленных контактов «по пути» в салон.

Чтобы избавиться от влияния контактов и получать максимально точные показания вольтметра, можно пойти более сложным путем и устроить полноценную схему подключения. Как это сделать, описано здесь.

Источник
