Датчик распредвала автомобиля ваз-2115

Как работает и как устроен датчик фаз

Сегодня активно применяются датчики, в основе которых лежит эффект Холла. Данный эффект заключается в том, что возникает разность потенциалов в полупроводниковой пластине, когда по ней протекает постоянный ток и она помещена в магнитное поле.

Сам датчик Холла относительно простой: квадратная или прямоугольная пластина из полупроводника, с четырех сторон которой подключены контакты (пара входных для подачи постоянного тока, а также пара выходных для передачи сигнала). Вся эта конструкция выполнена в виде небольшой микросхемы, заключенной в корпус вместе с магнитом и дополнительными элементами.

Датчики фаз бывают двух типов:

• щелевой датчик;
• стержневой или торцевой датчик;

Датчик щелевой  имеет форму в виде буквы П, в разрезе  проходит отметчик распредвала (репер). Корпус может быть разделен на две части (в одной стоит постоянный магнит,  тогда как во второй установлен чувствительный элемент). Как в первой, так и во второй части установлены магнитопроводы особой формы, которые реализуют изменение магнитного поля в момент прохождения отметчика.

Торцевой датчик  выполнен в форме цилиндра, отметчик распредвала проходит перед торцом. В датчике данного типа чувствительный элемент установлен в торце, сверху стоит постоянный магнит, а также магнитопроводы.

Также можно добавить, что ДПРВ является интегральным датчиком, сочетая чувствительный элемент (формирование сигнала) и преобразователь-усилитель сигнала,  который подает  подходящий для обработки сигнал на ЭБУ. Преобразователь интегрирован в датчик, что упрощает установку и настройку системы

Идем далее. Что касается принципа работы, на разных авто датчик работает практически одинаково (например, датчик распредвала 2114). Такой датчик  функционирует в паре с диском (задающий диск), который стоит на распредвале. Указанный диск может иметь отметчик-репер, который имеет ту или иную конструкцию. Основная задача — во время работы  отметчик должен пройти перед датчиком (также проход может быть реализован в зазоре датчика).

В момент прохода перед датчиком отметчик замыкает выходящие из него магнитные линии, это меняет магнитное поле, которое пересекает чувствительный элемент. В свою очередь, датчик способен сформировать электрический импульс. Этот импульс усиливается, а после видоизменяется (преобразовывается), после чего осуществляется подача  полностью готового выходного сигнала на ЭБУ силовой установкой.

Обратите внимание, щелевой и торцевой датчики имеют разные в плане конструкции задающие диски. Щелевой датчик получает диск с воздушным зазором

Данная схема предполагает, что управляющий импульс будет сформирован во время прохождения зазора.  Торцевой датчик  означает, что с ним используется диск с зубцами (зубчатый задающий диск). Также могут быть использованы короткие реперы. В свою очередь, управляющий импульс  создается в момент прохождения репера.

На моторах с инжектором диск и датчик фазы стоят так, чтобы импульс  от  ДПРВ был сформирован в момент  прохождения ВМТ в первом цилиндре.  В этот же момент  сигнал подается от ДПКВ,  после чего система учитывает показания этих датчиков. Далее ЭБУ посылает сигналы на впрыск топлива и зажигания с учетом порядка работы цилиндров ДВС.

Синхронная работа ДПРВ и ДПКВ позволяет  гибко отслеживать любые изменения частоты вращения коленчатого вала и режима работы мотора, а также обеспечить точный впрыск горючего и четкую работу системы зажигания.

Кстати, что касается дизельных моторов,  система работает точно так же, но есть одна отличительная особенность. Система следит за положением поршня в каждом отдельном цилиндре. Для реализации такой функции задающий диск  имеет несколько основных и дополнительных отметчиков-реперов, которые отличаются друг от друга по ширине.

Когда система работает, именно по разным отметчикам удается определить, в каком из цилиндров поршень находится в ВМТ. В свою очередь, принимая за основу эти данные, ЭБУ управляет работой форсунок.

Проверка Датчика

Для проверки датчика фаз необходимо использовать мультиметр. С помощью данного прибора можно проверить практически все датчики в автомобиле.

Пошаговый процесс проверки:

1. Включить зажигание на автомобиле, проверить напряжение на аккумуляторной батареи и убедиться, что оно соответствует рабочему 11,8-12,6В. Чтобы проверить напряжение, необходимо на мультиметре выставить переключатель в режим постоянного напряжения, на шкалу деления 20В.
2. Теперь нужно проверить питание датчика необходимое для его работы. Для этого снимаем разъем с датчика и подключаем к нему мультиметр. Один щуп мультиметра подключаем на массу, второй на центральный разъем колодки – напряжение должно быть равно 12 В. Крайние разъемы колодки должны показать до 5В.
3. После того как проверка цепи питания датчика произведена и не выявила поломки, необходимо приступать к проверке самого ДФ. Для проверки его необходимо демонтировать с ГБЦ. После демонтажа подключаем датчик к разъему и на обратной стороне колодки щупами мультиметра проверяем напряжение. На контакте «В» величина напряжения должна составлять не менее 0,9В. После чего понадобиться небольшая металлическая пластинка, которой нужно провести в прорези датчика и в момент нахождения пластины в датчике, напряжение на мультиметре должно упасть до 0,4В. Если все параметры совпадают, то датчик фаз Приоры исправен. Если параметры разнятся, то датчик необходимо заменить, так как он не ремонтопригоден.

Что такое Датчик положения распределительного вала CMP

Датчик массового расхода воздуха признаки и причины неисправности

Распределительный вал управляет открытием и закрытием впускных и выпускных клапанов

В головке блока цилиндров двигателя вашего автомобиля находится 1 или 2 распределительных вала, которые оснащены лепестками, необходимые для работы впускных и выпускных клапанов. Суставчатый вал находится в блоке цилиндров, который, получая крутящий момент от движения поршней в блоке, передает его с помощью шестерней, цепи ГРМ (или ремня ГРМ) на распределительный вал.

Распредвал

Для определения того, какой цилиндр двигателя находится в такте, компьютер вашего автомобиля контролирует позу поворота распределительного вала относительно положения коленчатого вала с помощью датчика распредвала (СМР). Получаемая информация с датчика СМР, необходима для настройки синхронизации подачи искры в камеру сгорания и работы топливных форсунок. Таким образом, датчик распредвала напрямую влияет на расход топлива машины и на число выбросов в выхлопе.

Наиболее распространенные датчики распредвала: магнитные и основанные на эффекте Холла. Оба типа датчиков передают сигнал напряжения к электронном блоку управления двигателем или на бортовой компьютер машины.

Магнитный образ датчика распредвала производит собственный переменный ток (синусоидальный вал). Обычно этот датчик имеет два провода. Датчик, основанный на эффекте Холла использует внешний ключ питания для получения цифрового сигнала и обычно имеет три провода.

Датчик положения распределительного вала

В зависимости от марки и типа вашего автомобиля двигатель может иметь один или несколько датчиков распределительного вала. Также в вашей машине могут использоваться два вида датчиков CMP.

Симптомы неисправности датчика распредвала

Датчик CMP, как любая другая деталь в вашем автомобиле, подвержен износу, и со временем требует замены. Это произойдет в любом случае, как только истечет его максимальный срок службы. Обычно это происходит из-за износа внутренней обмотки проволоки или связанного с ней компонента.

В этом случае двигатель может работать с перебоями, а признаки неисправности будут варьироваться в зависимости от типа износа датчика. Так, в датчике может износится разъем, внутренняя цепь датчика или выйти из строя связанный компонент.

— На некоторых автомобилях при неисправности датчика положения распределительного вала, коробка передач может заблокироваться на одной передаче, до тех пор, пока вы не выключите двигатель и опять его не запустите. Это может повторяться с определенной цикличностью.

— Если датчик распредвала во пора движения автомобиля начинает некорректно работать, вы можете почувствовать, что машина двигается рывками, теряя скорость.

— При неисправности датчика распредвала вы можете столкнуться с заметной потерей мощности двигателя. Так, ваша машина не сможет разогнаться свыше 60 км/час.

— Двигатель может глохнуть с перерывами из-за неисправности датчика СМР

— При выходе из строя датчика вы заметите плохую работу двигателя: утрата динамичности, осечки при включении зажигания, толчки при разгоне, хлопки в системе выхлопа и т.п.

— На некоторых моделях автомобиля при неисправности датчика распредвала может целиком исчезнуть искра зажигания, что в итоге приведет к отказу запуска двигателя.

После того, как компьютер вашего автомобиля обнаружит неисправность датчика положения распределительного вала, это приведет к появлению на приборной панели индикатора «Чек двигателя» (Check Engine). После обнаружения плохой работы датчика СМР компьютер запишет в память код ошибки датчика. Для того чтоб точно определить причину неисправности датчика распредвала, необходимо провести компьютерную диагностику автомобиля, подключив специальное оборудование к диагностическому разъему машины. Дальше с помощью специальной компьютерной программы считать код ошибки. Ниже представляем вам таблицу диагностических кодов ошибок, которые связаны с износом датчика распредвала.

Электронный блок управления двигателем

Блок управления двигателем отвечает за работу практически всего автомобиля. В этой детали просчитываются сотни процессов, обрабатываются все показания с датчиков, установленных на автомобиле. Многие называют ЭБУ «компьютером» и с этим невозможно не согласиться. Блок получая показания с датчиков обрабатывает их и управляет двигателем, корректирую подачу топлива и воздуха в камеру сгорания.

Расположение

Расположен блок управления двигателем на ВАЗ 2109 под бардачком у ног переднего пассажира. Увидеть его можно заглянув под панель, блок закрыт специальной пластиковой крышкой.

Признаки неисправности:

Проблемы с работой датчика чаще всего связаны с повреждением микросхемы, например с выгоранием дорожки или повреждением одной из радиодеталей из-за которой может отказать один из цилиндров и т.п. Судить о поломке ЭБУ по признакам довольно сложно, так как они все похожи на поломку какого-либо из датчиков, поэтому определить неисправность блока можно только диагностикой, разборкой или подменой его на заведомо исправный.

Особенности при диагностике

При возникновении первых подозрений, рекомендуется приступить к тщательному осмотру. Если вам это не под силу, рекомендуется обратиться к профессионалам своего дела.

Первое, что нужно сделать – выяснить первичную причину поломки. Их может быть несколько:

• в схеме случилось короткое замыкание;
• температура силового узла поднимается;
• диск зубчатого типа сломан или поврежден;
• крепежные ушки повреждены;
• датчик фаз Калина 8 кл или 16 кл смещен.

Если загорается «Чек», которые выдает одну из двух ошибок – 0340, 0343, то вина точно лежит на устройстве фаз. Возможно, причина в соединениях.

Как проверить датчик фаз ВАЗ 2114

При возникновении типичных признаков выхода ДФ из строя либо в случае, когда на бортовом компьютере четырнадцатой высвечиваются ошибки 0343 или 0340, требуется проверить работоспособность ДФ. Делается это с помощью обычного мультиметра. На четырнадцатые с 16-ти и 8-ми клапанными движками ставятся разные ДФ, поэтому особенности их проверки будут несколько отличатся.Как проверить датчик распредвала ВАЗ 2114 8v:1 . На первом щупе тестера ставим напряжение 13,5 Вольт и подсоединяем его к контакту «Е» на ДФ, на втором щупе , который нужно подключить к контакту «В» — 0,9 В;2 . Замкнув контакты к торцу датчика подносим металлическую отвертку. Если ДФ исправен, на экране тестера вы увидите, что напряжение контакта «В» снизилось до 0.4 Вольт. Если этого не произошло — ДФ сломан;Как проверить датчик распредвала ВАЗ 2114 16v:1 . Устанавливаем на мультиметре следующее напряжение: контакт «Е» — 13,5 Вольт, «В» — 0,4 Вольта;2 . Замыкаем контакты и в отверстие на датчике фаз вставляем отвертку. Если устройство исправно, на контакте «В» напряжение вырастет до 0,9 Вольт.

Датчики ВАЗ — основные датчики на инжекторных автомобилях ВАЗ

Итак, уважаемые посетители, сегодня мы вам расскажем про основные датчики на ВАЗ. Поскольку принцип работы инжекторных двигателей у линейки автоВАЗа один, то в принципе мы свели воедино мануал по датчикам, которые устанавливаются на инжекторные ВАЗы заводом изготовителем, подготовили краткое описание принципов работы и назначения каждого из нижеприведенных датчиков. Ведь по сути сам принцип работы инжекторного двигателя это взаимосвязанная работа «мозгов» (ЭБУ) и различного рода датчиков, между ними идет постоянный обмен информацией и в зависимости от совокупности тех или иных показателей датчиков контроллер готовит смесь и обеспечивает устойчивую и правильную работу двигателя.

Итак начнем с датчика положения коленчатого вала ДПКВ. (на фото выше)

Без этого крайне важного датчика и в случае его неисправности автомобиль просто не заведется. ДПКВ формирует сигналы на ЭБУ при помощи специального зубчатого диска, на котором при внимательном рассмотрении, можно увидеть как бы «недостающий» зуб, этот диск установлен непосредственно на коленвале

ДПКВ на ВАЗах расположен на крышке масляного насоса. Датчик достаточно надежен и его выход из строя редкость. Но тем не менее если он выйдет из строя у вас будут проблемы. Рекомендуем возить его с собой в бардачке на всякий случай.

Поехали дальше. Еще один немаловажный датчик — Датчик положения дроссельной заслонки ДПДЗ.

Этот датчик работает в связке с регулятором холостого ходя, и определяет насколько открыта дроссельная заслонка. Если данный датчик начинает глючить или вообще выходит из строя, то устойчивого холостого хода нам не видать и обороты двигателя будут жить своей жизнью. Так же могут ощущаться провалы, двигатель будет тянуть рывками, в общем мало приятного.

Теперь нашему взору представлен датчик фаз, или Датчик положения распределительного вала ДПРВ.

Он определяет положение распредвала. Не применялся на 8 клапанных моторах ранних инжекторных ВАЗов. Участвует в формировании фазированного вспрыска, то есть работает в нужный момент нужная форсунка конкретного цилиндра. Если датчик неисправен, то система работает словно его нет, и подача топлива происходит в попарно-параллельном режиме, что приводит к перерасходу бензина со всеми вытекающими. То есть ездить можно, но не нужно, лучше заменить неисправный датчик.

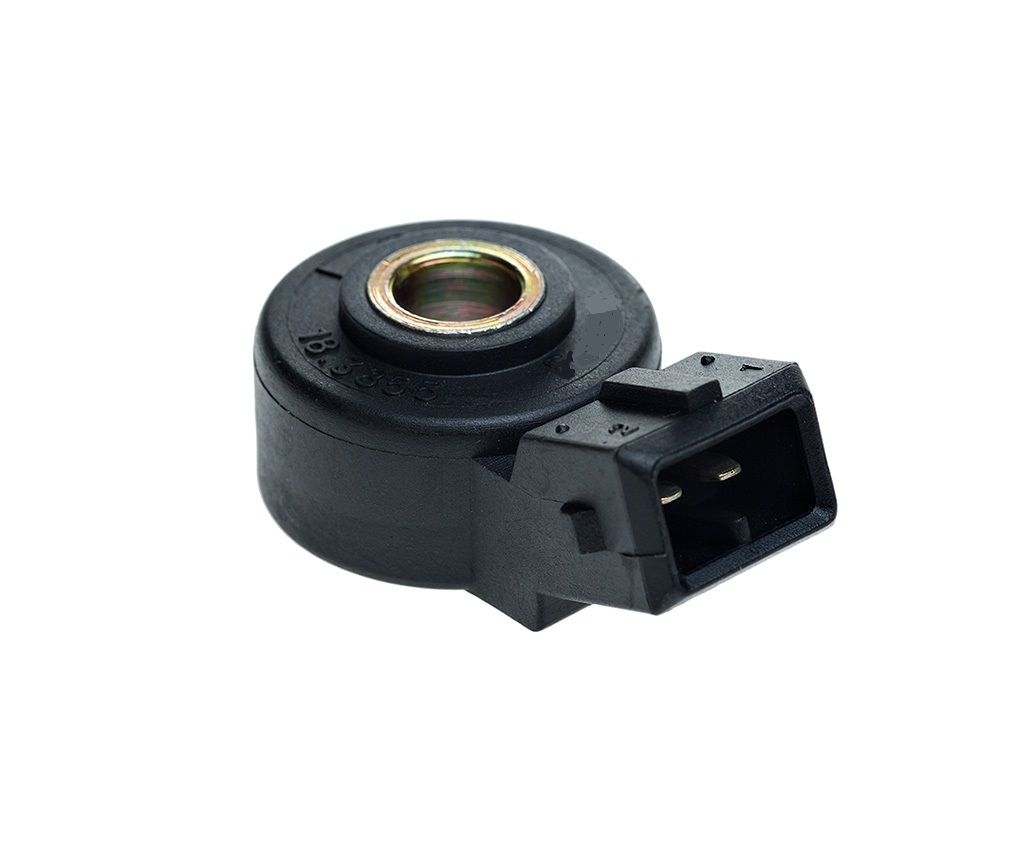

Теперь рассмотрим Датчик Детонации ДД.

Он устанавливается непосредственно на блоке двигателя между третьим и вторым цилиндром. Бывает двух типов – резонансный и широкополосный. Эти два типа датчиков не взаимозаменяемы. Соответствует своему наименованию целиком и полностью, следит за детонацией двигателя и в зависимости от наличия и силы детонации помогает «мозгам» корректировать УОЗ (угол опережения зажигания). В случае выхода датчика из строя двигатель будет тупить и возрастет расход бензина.

Теперь перейдем ко всем нам хорошо знакомому датчику, который и в карбюраторных авто играл немаловажную роль – это датчик температуры охлаждающей жидкости ДТОЖ.

Контролирует температуру ОЖ, передает информацию об этом в ЭБУ, и тот, помимо включения-выключения вентилятора радиатора использует ее еще для массы нужд, начиная от работы клапана адсорбера и заканчивая регулировкой оборотов на холодном двигателе

Теперь следующий датчик – Датчик скорости.

Формирует импульсы в зависимости от скорости автомобиля, устанавливается на КПП, на всех инжекторных ВАЗах используются исключительно шести импульсные ДС. Помимо показаний спидометра и одометра влияет так же на смесеобразование, так что не пренебрегайте его исправностью.

Следующий в нашем мануале датчик – это датчик массового расхода воздуха ДМРВ.

Датчик играет весомую роль в работе двигателя, так что очень часто симптомами его неверной работы является плавающий холостой ход, неровная работа двигателя на малых оборотах, ухудшение тяги, в общем мало приятного. Расположен сразу после воздушного фильтра и контролирует количество воздуха забираемое извне. Достаточно дорогостоящий датчик. О том как проверить его работоспособность и попробовать восстановить его в случае неисправности читайте в этой статье.

Лямбда зонд или датчик концентрации кислорода

определяет количество кислорода в выхлопных газах, принимает активное участие в смесеобразовании двигателя. На евро-2 установлена 1 лямбда, на евро-3 уже две, но вторая не участвует в смесеобразовании а просто исполняет контролирующую функцию. При пробеге 80-100 тысяч километров вполне может выйти из строя или засориться и давать неверные показания, соответственно гарантировано ухудшение динамики двигателя и перерасход топлива.

Датчик положения распределительного вала: что важно знать и уметь?

Контроллер положения распределительного вала — это устройство, использующееся для обеспечения правильного функционирования двигателя. ДПРВ или датчик фаз отвечает за искру и применяется для определения положения вала в текущий момент времени. Данное устройство устанавливается в моторном отсеке, прямо на двигателе, неподалеку от воздушного фильтра, рядом с ГБЦ.

Принцип работы

Что касается принципа действия, то в данном случае он похож на работу контроллера Холла. Во время работы ДПРВ считывает данный с вала силового агрегата посредством шестерни, на которой отсутствуют два зубчика. Эти зубья расположен так, что попадая на датчик, поршень будет располагаться либо в верхней, либо в нижней мертвой точке. Импульс, передающийся контроллером, поступает на модуль, а он, основываясь на полученных данных, контролирует и меняет при необходимости угол опережения зажигания. Первостепенная задача контроллера заключается в регулировке этого параметра во время работы мотора, что позволило сделать двигатели «Четырок» более эффективными.

Возможные неисправности в работе датчика

По каким признакам можно определить неисправность данного регулятора:

1. На приборной панели появилась ошибка Чек Энджин, причем загорелась она после того, как силовой агрегат был запущен. При такой проблеме управляющий модуль двигателя будет ждать поступления информации с контроллера, а если ДПРВ все же не работает, то он будет работать, основываясь на рабочих параметрах системы зажигания.
2. Также определить выход из строя датчика распредвала можно по увеличившемуся расходу горючего.
3. При попытке проведения самодиагностики в работе системы могут проявляться сбои и неисправности. О поломке могут сообщить ошибки под номерами 0340 и 0343.
4. Значительно упала мощность силового агрегата, а также его динамика, особенно ярко это прослеживается в результате езды в гору.

Как определить неисправность методом визуальной диагностики:

1. Сначала необходимо проверить корпус устройства — на нем не должно быть дефектов или следов повреждений. Если же на корпусе имеются трещины, то скорей всего, регулятор пора менять.
2. Также нужно произвести проверку контактов на разъеме устройства и убедиться в том, что на них нет влаги. Из-за попадания воды на штекер контакты могут замыкать, что приведет к тому, что датчик не сможет передавать правильную информацию на модуль управления. Необходимо также проверить контакты на предмет наличия окисления. Если контакты по каким-то причинам окислились, что опять же, может быть связано с влажностью, то это приведет к потере сигнала. Соответственно, блок управления может расценить это как выход из строя датчика распредвала.
3. Не лишним будет проверить целостность подключенной электрической проводки, для тестирования используется мультиметр. В случае, если цепь оказалась повреждена, ее нужно либо поменять, либо отремонтировать (видео о замене снято пользователем Vitashka Ronin).

Инструкция по самостоятельной замене устройства

Рассмотрим процедуру замены ДПРВ на примере 16-клапанного силового агрегата:

1. Как мы уже сообщили, датчик располагается под воздушным коллектором, в близости с распределительным валом. Для того, чтобы процедура замены была менее сложной, рекомендуется снять решетку радиаторного устройства мотора.
2. Используя гаечный ключ или головку с удлинителем, что будет более удобно, необходимо открутить два винта, фиксирующих устройство. Отключите подведенные к регулятору провода, после этого контроллер надо демонтировать, очистить и попытаться установить в посадочное место еще раз. Возможно, эти действия позволят избавиться от неисправности, если она заключается в загрязнении контактов. Если ДПРВ все равно не работает, то он подлежит замене.
3. Для установки нового регулятора не рекомендуется пользоваться герметиком, поскольку этот датчик в любом случае будет работать в жестких условиях, в агрессивной среде. Это связано с температурными перепадами мотора. Установите новый ДПРВ и поставьте на место решетку радиатора.

Проверка

Сегодня автовладельцы ВАЗ 2109 применяют два способа для проверки состояния датчика температуры охлаждающей жидкости. Скажем сразу, что второй более надежный, но первый легче. Каким из представленных ниже методов воспользоваться, решайте сами.

Способ проверки

Ваши действия

• Подключите минусовой конец от вольтметра на двигатель;
• Включите зажигание;
• Вольтметром определите, какое напряжение образуется при езде на автомобиле;
• В норме показатель должен составлять не меньше 12 Вольт, если АКБ полностью заряжена;
• Если показания заметно меньше, потребуется ремонт или замена ДТОЖ

• Возьмите мультиметр, включите его в режиме вольтметра;
• Измерение должно происходить в пределах от 100 Ом до 10 кОм;
• Возьмите термометр, измеряющий температуру более 100 градусов по Цельсию;
• Опустите датчик в емкость с жидкостью охлаждения;
• Начинайте подогревать ОЖ;
• По мере роста температуры следите за показателями с помощью термометра;
• Измерьте показатели сопротивления датчика при различных температурах;
• Либо можете взять кипяток, залить его в емкость, вставить туда рабочий элемент датчика. И следите за сопротивлениями датчика, пока температура воды остывает;
• Сопоставьте показания с таблицей, приведенной ниже

Согласно таблице, проверьте, соответствует ли сопротивление требуемому при той или иной температуре ОЖ или простого кипятка.

Температура (в градусах Цельсия)

Сопротивление (Ом)

При наличии отклонений от нормы делаем вывод, что датчик уже не выполняет свои функции должным образом, потому требует обязательной замены.

Определение неисправностей

Для того чтобы своевременно определить выход из строя устройства, необходимо знать некоторые характерные признаки:

• в салоне срабатывает оповещение «Check Engine»;
• слышно стучащие пальцы при резком нажатии на педаль акселерометра;
• ощущается недостаток мощности, машина разгоняется плохо;
• мотор очень сильно перегревается из-за установки неверного угла опережения зажигания.

Датчик детонации, признаки неисправности которого описаны выше, чаще всего выходит из строя в результате работы на некачественном бензине. Другая причина – чрезмерный перегрев двигателя, который может быть результатом проблем в функционировании системы охлаждения. Если причина в загрязнении и ржавчине, то можно попробовать очистить элемент и проверить работоспособность. Если проблема более серьезная, то самым лучшим вариантом будет замена, особенно если речь о двухконтакном устройстве.

Неисправности датчика детонации проще всего определить при помощи специального устройства. Компьютерная диагностика позволяет максимально точно узнать истинную причину. Если наблюдается разрыв цепи устройства, то это может говорить о нескольких вариантах. Во-первых, проблемой иногда выступает сама деталь. Во-вторых, может заржаветь корпус, что и вызовет сбой. В-третьих, отсутствие питания или управляющего сигнала. Многие автомобилисты, при попытках очистить ржавчину приходят к выводу, что намного легче и быстрее выполнить замену.

Датчики ВАЗ 2109

Девятка в народе успела наделать немало шуму, в 90-е на ней поездили «бандиты», а в 2000-ых колесила молодежь, но и в настоящее время этих машин хоть отбавляй. Изначально в 1993 году ВАЗ 2109 оснащалась карбюраторным двигателем, но прогресс не стоял на месте и в конце 90-х девятка получила инжекторный двигатель, который положительно сказался на ее технических характеристиках.

Как известно инжекторному двигателю для правильной и надежной работы необходимо большое количество датчиков и «мозг», который этим всем будет управлять. Датчиков на ВАЗ 2109 очень много и все они по своему взаимосвязаны.

В данной статье речь пойдет именно о датчиках системы инжектора на автомобиле ВАЗ 2109, а именно рассказывается об их назначении, расположении и признаках неисправности.

Задачи и принцип работы

Сегодня датчик холла на ВАЗ 2110 играет важнейшую роль, являясь неотъемлемой частью системы зажигания автомобиля. Если этот агрегат выйдет из строя, двигатель начнет работать неправильно, либо полностью прекратит свою работу.

Это устройство по своей сути является контроллером распредвала, который устанавливается прямо возле трамблера и обеспечивает его функциональность.

На валу распределителя-прерывателя имеется короноподобная пластинка с определенным количеством прорезей, число которых обычно соответствует количеству цилиндров в двигателе. В датчике находится постоянный магнит.

При начале движения распределительного вала, металлические лопасти попадают в пространство возле считывающего устройства. Так вырабатывается импульсное напряжение. Это напряжение двигается к катушке зажигания, где становится выше. Последняя точка движения напряжения — свечи зажигания.

Датчик фаз на 8 клапанной ВАЗ 2110 имеет три клеммы:

• Одна подключается к массе автомобиля («минусовая» клемма);
• Другая — питающее напряжение, равное +6 Вольт;
• Третья — передача импульса на коммутатор.

Что такое датчик коленвала

Датчик оборотов коленвала — это прибор, который установлен на автомобилях, оснащенных электронной системой управления двигателем. Он дает возможность двигателю контролировать местоположение коленвала. Такого рода контроль требуется для того, чтобы обеспечить стабильное функционирование системы топливного впрыска.

Симптомы неисправности датчика коленвала способны повлечь остановку мотора, поэтому необходимо вовремя заметить основные признаки неисправности ДПКВ. Нарушение в работе ДПКВ провоцирует возникновение неполадок в системе питания, которая начинает блокировать своевременную подачу горючего. Это приводит к тому, что система зажигания не поджигает топливно-воздушную смесь.

https://youtube.com/watch?v=3TCcw73LZis

Инструкция по замене регулятора

ДП коленвала расположен на крышке масляного насоса около привода распределительного вала. Для его замены нужно купить новый прибор согласно маркировке, нанесенной на старом изделии.

1. ДПКВ для замены

2. Инструмент — головка с воротком

3. Место расположения ДПКВ

Процедура замены простая:

1. Снимаем клемму с минуса АКБ.
2. Отсоединяем от ДПКВ колодку с проводами, отогнув фиксатор.
3. После этого ключом на «10» откручиваем крепежный болт.
4. Теперь модно вынимать регулятор.
5. Место установки следует очистить от загрязнений и можно устанавливать новое изделие.
6. Далее вкручивается болт крепления, и подсоединяются провода.

Совет 2: Как поменять датчик детонации

Датчик детонации в автомобиле – это устройство, которое предназначено для определения времени появления детонации в двигателе внутреннего сгорания. Датчик детонации двигателя является одним из устройств в электронной системе управления двигателем машины с впрыском топлива. Чтобы заменить неработающее устройство на новое, нужно сделать несколько несложных операций.

Перед тем как начинать выполнение процедуры убедитесь, что двигатель полностью остыл. Отсоедините от аккумуляторной батареи отрицательный провод. В случае, если аудиосистема на вашем автомобиле оборудована кодом безопасности, перед отсоединением батареи проверьте, есть ли у вас правильная комбинация для обратного ввода ее в работу.

В иностранных автомобилях датчик детонации обычно вкручен в канал охладительного пути двигателя, поэтому его отсоединение обычно связано с некоторыми потерями охлаждающей жидкости. Чтобы избежать этого, заранее слейте антифриз из системы охлаждения. Теперь отсоедините электрический разъем, после чего выверните из двигателя датчик.

Современные датчики поставляются обычно с резьбовой частью, которая покрыта антиприхватывающим герметиком. Сменный датчик вверните на стандартное место. Помните, что чрезмерное затягивание датчика может привести к выходу его из строя.

Подсоедините электропроводку к датчику и заполните систему охлаждения. Проверьте двигатель на отсутствие признаков утечки охлаждающей жидкости.

Датчик детонации на автомобилях ВАЗ меняется следующим образом. Чтобы снять одноконтактный датчик, который располагается вверху блока цилиндров, отсоедините электрический разъем и открутите датчик при помощи ключа на 22. После этого снимите датчик.

Чтобы поменять двухконтактный датчик на шпильке, включите зажигание и отсоедините провод от клеммы «минус» аккумуляторной батареи, после чего разъедините датчик с колодкой с проводами. Теперь открутите при помощи ключа на 13 гайку, которая крепит датчик. Снимите шайбу и отсоедините от шпильки устройство. Установку нового датчика производите в обратном порядке.

Если вы не уверены в своих силах, предоставьте выполнение этой работы сотрудникам автосервиса. Такая процедура осуществляется в любом центре и стоит около 200 рублей.

как поменять датчик топлива

Совет 3: Как проверить датчики автомобиля

Современный инжекторный двигатель управляется множеством датчиков. Но электронная система управления мотором не всегда может быть причиной его поломки. Поэтому, прежде чем проверять исправность датчиков, убедитесь в работоспособности остальных частей и деталей силового агрегата. Единственным фактом, указывающим непосредственно на неисправность какого-либо датчика. является загоревшаяся на панели приборов лампа Check Engine.

— инструмент для демонтажа мешающих деталей; — омметр (мультиметр).

Датчик положения дроссельной заслонки (ДПДЗ) представляет собой переменный резистор. Чтобы проверить его, измерьте сопротивление между его выводами. Полученные показания сравните с заводскими значениями, указанными в инструкции по эксплуатации (на разных машинах разные датчики). Несоответствие в 20% считайте нормальным. Также на неисправность ДПДЗ может указывать нестабильность холостого хода, скачки во время увеличения оборотов.

Датчик детонации без специализированного оборудования проверить невозможно. Косвенный признак его поломки – повышенная детонация при работе двигателя. За диагностикой и заменой датчика обращайтесь к специалистам. То же самое относится и к датчику фаз ГРМ. Он устанавливается только на двигатели с четырьмя клапанами на цилиндр. Его проверка осуществляется с помощью специальных диагностических приборов.

Если двигатель отказывается заводиться, это признак неисправности датчика положения коленвала. Этот датчик единственный, при поломке которого мотор отказывается запускаться. Чтобы провести его дополнительную проверку, измерьте сопротивление между выводами, заранее отключив разъем. В норме этот показатель должен равняться 550-750 Ом.

Также причиной неисправности датчика положения коленвала может стать контроллер, установленный на задающем диске шкива коленвала. Резиновый демпфер, установленный на зубчатом колесе контроллера может провернуться относительно шкива. Чтобы проверить это, найдите метки на распредвале и на маховике. Кстати, метка на маховике дублирует метку на коленвале. Если ролик стоит правильно, указанные метки совпадают, а между двумя отсутствующими зубами между задающим диском и осью датчика коленвала умещается 19-20 зубов задающего диска.

Для проверки датчика массового расхода воздуха отсоедините колодку проводов, подходящих к нему. Затем измерьте сопротивление между выводом, указанным в схеме электронной системы управления двигателем, и массой. Как правило, оно должно равняться 4-6 кОм. Либо снимите датчик с заведенного мотора. При этом двигатель не станет опускать обороты меньше 1500. Также признаком неисправности датчика расхода воздуха является неустойчивая работа силового агрегата, затрудненный его пуск, задержки, скачки, провалы при движении, недостаточная мощность и тяга автомобиля.

Чтобы проверить исправность датчика скорости, перейдите на нейтральную передачу во время движения автомобиля на холостом ходу. При исправном датчике обороты немного увеличатся. На автомобилях ВАЗ-2110/2111/2112 при неисправном датчике скорости перестает работать спидометр.

Для проверки датчика температуры охлаждающей жидкости найдите в документации по ремонту специальную таблицу. Изменение температуры в системе охлаждения должно сопровождаться изменением сопротивления этого датчика согласно данным в таблице.

Кислородный датчик проверьте измерением сопротивления нагревателя, предварительно отключив от него разъем. Полученный результат должен быть от 0,5 до 10 Ом в зависимости от модели датчика. Точные данные ищите в инструкции по ремонту. Также для его проверки снимите разъем с датчика, включите зажигание и измерьте опорное напряжение контроллера датчика положения коленвала, которое должно равняться 0,45 В.

Подведем итоги

На выполнение всего комплекса манипуляций уйдет не более 1 часа. Торопиться не нужно! Пластмассовые фиксаторы легко надламываются, поэтому избегаем сильного подергивания за их каркасы.

Заметим, что когда датчик распредвала выходит из строя – явление крайне редкое, однако при таком неприятном обстоятельстве владелец Лада Калина 8 клапанов должен проявить весь свой опыт и максимальную аккуратность и тогда замена пройдет успешно.
