Дует холодный воздух из печки газель бизнес. причины, почему не греет печка в газель бизнес. почини сам

Техническое обслуживание Cummins в зимний период

Многих проблем можно избежать, если в преддверии холодов отдать «Газель» в руки специалистов автосервиса. Перечень мероприятий для подготовки машины к зиме обширен, и не всегда автовладелец знает все тонкости этой процедуры. Если же знает – то может справиться с подготовкой к зиме самостоятельно.

Необходимо слить отстой из фильтра и бака, проверить уровень электролита в аккумуляторе, зачистить клеммы, чтобы не перегревались при большой токовой нагрузке, проверить свечи накаливания…

Впрочем, рекомендации на форумах могут иметь совещательный голос. Для грамотной эксплуатации автомобиля нужно внимательно читать сопроводительную документацию.

Соблюдение правил эксплуатации, регулярная профилактика, хорошая подготовка машины к зимнему сезону – эти меры способны продлить срок безупречной службы автомобиля на годы, так считают все знатоки-автомобилисты.

В последнее время, когда водители лучше смогли познакомиться с новыми «Газелями», большинство из них сходится во мнении, что «Газель» с дизельным двигателем Cummins – это большое благо. Именно об этом говорят те отзывы, которые в большом количестве имеются на различных интернет-форумах.

Особенности системы отопления ГАЗель Некст

На автомобиле устанавливается отопитель жидкостного типа. Отопление обеспечивается воздухом, подогретым в радиаторе отопителя.

Наружный воздух проходит в отопитель через решетку, расположенную между ветровым стеклом и капотом, меняет направление и отделяется от дождевой воды.

Затем воздух из короба воздухопритока через фильтр поступающего в кабину воздуха попадает в кожух отопителя и в зависимости от положения заслонок подмешивания поступает или через радиатор отопителя, или воздухораспределители в воздуховоды к соплам на панели приборов, обдува ветрового стекла и подачи воздуха в нижнюю часть кабины.

Отопление начнет эффективно работать только после того, как температура охлаждающей жидкости двигателя достигнет 80˚ C.

Радиатор отопителя объединен с системой охлаждения двигателя четырьмя шлангами, проходящими в моторном отсеке:

— шлангом, подсоединенным к крану отопителя;

— также шлангом отвода жидкости из отопителя.

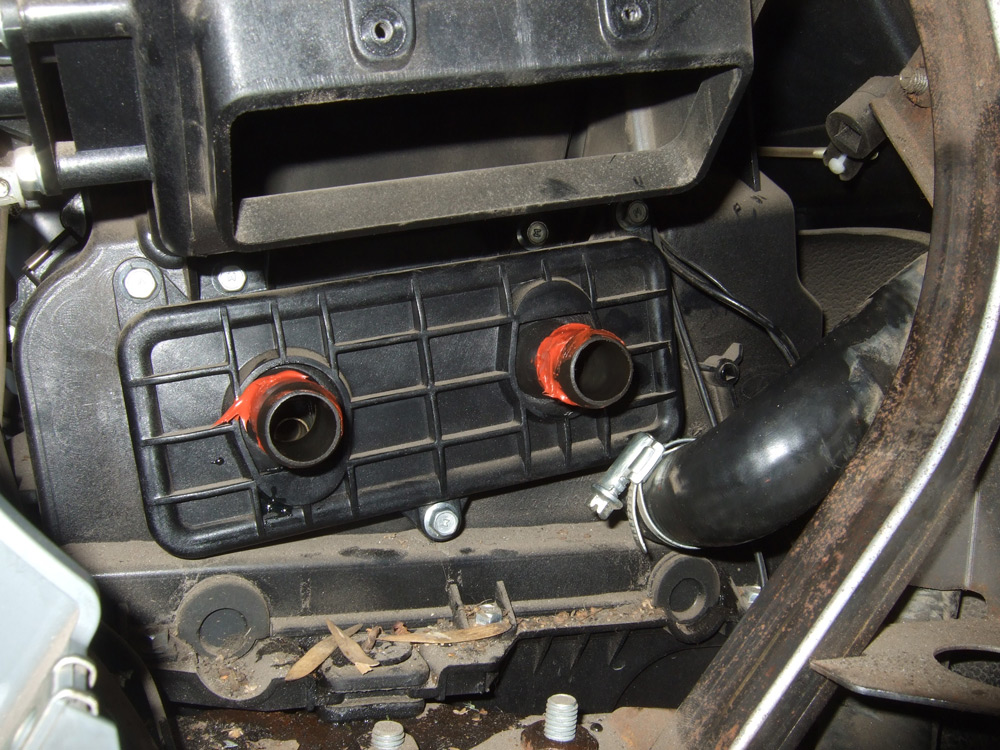

Радиатор помещен в пластмассовый кожух модуля отопителя, установленного на щите передка под центральной частью панели приборов.

В связи с конструктивными особенностями дизельного двигателя при его длительной работе в режиме холостого хода (особенно в холодное время года) температура охлаждающей жидкости постепенно снижается ниже нормы, что, помимо прочего, понижает эффективность работы отопителя.

Для устранения этого недостатка в полости переднего бампера, с правой стороны установлен автономный догреватель, выполняющий одновременно и функцию предпускового подогревателя, работающий на дизельном топливе, которое подается в него из топливного бака специальным насосом-дозатором.

Насос-дозатор установлен на внутренней стороне рамы автомобиля и соединен с топливным баком и камерой сгорания догревателя специальными пластиковыми топливопроводами.

Догреватель включают при работающем двигателе и включенном отопителе выключателем, установленным на панели приборов, после чего он, работая в автоматическом режиме, повышает температуру жидкости, проходящей через радиатор отопителя, до 80 – 85˚ C. Догреватель рекомендуется включать при температуре наружного воздуха ниже 5˚ C.

В режиме предпускового подогревателя момент пуска и продолжительность работы подогревателя устанавливают на таймере, расположенном на панели приборов. для включения подогревателя нажмите на кнопку 3. для включения автономного подогревателя в режиме таймера нажмите на кнопку 2. для выбора режима работы подогревателя используйте кнопку 4 выбора режима и кнопки 1.

Турбина

Следующая проблема с которой может столкнуться хозяин Газель Некст во время повседневной эксплуатации дизельного двигателя Камминз объемом 2.8 литра это неисправность турбины.

Во время своей поломки турбина начинает пропускать моторное масло и возникает течь. Проверить работоспособность турбины можно стоя на месте. Все что нужно, это поднять обороты двигателя до 2500-3000 об/мин. Если из выхлопной трубы выходит сизый дым и пахнет горелым моторным маслом, то нужно незамедлительно обратиться в сервисный центр для ремонта или замены турбонагнетателя. Если вы еще не столкнулись с проблемой поломки турбины, то советуем вам следить за состоянием вашей турбины, чтобы не попасть на дорогостоящий ремонт. Следует следить за количеством масла, попадающего в турбину, если оно отсутствует или его недостаточно, то следует обратиться в сервисный центр для диагностики неисправности. Также следует следить за тем, чтобы не эксплуатировать турбину в критических режимах, а также не перегревать ее, а после долгой поездки на повышенных оборотах следует дать двигателю немного продышаться, постояв на холостых оборотах минут 5-7.

Это наиболее часто встречающиеся проблемы дизельного двигателя Cummins, с которыми сталкиваются владельцы Газель Некст. Если так взять, то данный двигатель в целом неприхотлив и не отличается от других дизельных двигателей, если его правильно эксплуатировать и производить регулярное плановое ТО и своевременную замену необходимых частей.

https://avtomagazin78.ru/catalog/gaz/kammins/ Запчасти Камминз

Неисправности и ремонт

Ремонт двигателя от этого производителя можно выполнить своими руками. Основные неисправности:

Двигатель запускается, но сам процесс запуска сопровождается дымом. Это может быть результатом наличия воздуха в топливной системе. Необходимо прокачать топливный механизм, проверить герметичность всасывающего клапана.
Пониженный уровень давления в системе силового агрегата. Такая неисправность может быть вызвана повреждением масляного фильтра. Рекомендуется проверить работоспособность манометра.
Температура охлаждающей жидкости превышает норму. Причиной поломки может стать деформированный шланг радиатора. Следует осмотреть шланг на наличие повреждений и при необходимости заменить его.

Коды ошибок

Коды ошибок двигателей, изготовленных по стандартам Евро-4 и 5:

111 (красный цвет) — проблема связана с блоком управления, тип ошибки — критический.
112 (красный) — датчик синхронизации впрыска перестал отвечать.
113 (желтый) — короткое замыкание в системе впрыска топлива.
114 (желтый) — обрыв цепи.
115 (красный) — отсутствуют сигналы с датчика оборотов и положения коленчатого вала.
116 (красный) — короткое замыкание в цепи впрыска топливной жидкости.
117 (красный) — обрыв цепи датчика давления.

Полный перечень кодов приведен в руководстве по ремонту двигателя.

Если не заводится

Если каменский двигатель не заводится, то причиной может быть:

Повышенное сопротивление провороту коленвала. В этом случае рекомендуется провернуть коленчатый вал вручную.
Ослабленные контакты пусковой цепи. Необходимо проверить и затянуть все крепежные элементы.
Разряженная аккумуляторная батарея. Нужно проверить напряжение батареи.
Обрыв контакта в цепи системы запуска мотора. В этом случае нужно проверить уровень напряжения на клемме оттягивающего реле стартера.
Двигатель находится в зацеплении с приводами. Следует отключить все агрегаты.

Замена мотора

Для того чтобы заменить мотор Каменс, нужно:

Снять облицовочную часть кабины.
Демонтировать радиатор и интеркулер.
Вывернуть передний рым-болт.
Убрать регулировочные винты.
Отвернуть болты с шайбами от крепления корпуса заднего подшипника.
Демонтировать шестерню.
Снять болты с крепления блока цилиндров.
Убрать уплотнительное кольцо.
Снять штанги толкательных элементов.
Вытащить вал привода гидравлической муфты.
Убрать замковые пластины.
Повернуть коленвал так, чтобы шейка цилиндров находилась в нижней мертвой точке.
Демонтировать двигатель.
Установить новый силовой агрегат, повторяя все действия в обратной последовательности.

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта важно знать устройство и рабочий принцип отопителя, чтобы при первых признаках поломки определять неполадку или сделать ремонт, не допуская выхода из строя всего агрегата в общем. Большинство поломок можно прогнозировать по неявным признакам и не допускать их прогрессирования

Чтобы это сделать нужно знать и понимать, за что отвечает любой из компонентов и каков смысл его работы.

Система охлаждения автомобиля

В Газель Бизнес печка считается важной частью системы охлаждения мотора. Во время работы мотора выделяется очень много тепла, которое нужно отводить

Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то мотор достаточно стремительно нагреется и поломается. Система охлаждения имеет 2 контура (небольшой и большой круг), их делит терморегулятор. Когда жидкость прохладная, она двигается по малому, а когда нагревается, то по большому кругу. Это дает возможность быстро набирать эксплутационную температуру и не сильно греться. В тёплое время года тепло отводится в атмосферу, а при наступлении прохладного времени часть тепла тратится на теплоснабжение салона.

Как только мы поняли, как не прекращает работу система охлаждения, можно перейти к теплоснабжению салона. Схема печки на автомобиле Газель похожа отопителям иных авто, которые имеют жидкостное охлаждение мотора

Жидкость может циркулировать по теплообменнику отопителя неважно от того, открыт терморегулятор либо нет. Для лучшего теплоснабжения жидкость для печки поступает из самой горячей части мотора (из головки блока цилиндров)

Благодаря этому на двигателе, ещё не успевшем набрать эксплутационную температуру, из дефлекторов все равно идёт приятный воздух. Отопитель имеет в собственной конструкции кран, который либо пропускает жидкость в отопительный прибор, либо сбрасывает её обратно. И от того, как сильно он открыт, зависит температура окружающей среды, выходящего из дефлекторов. Регулировка положения крана выполняется с панели управления отопителем. Кран оснащен электрическим приводом, который меняет положение заслонки. Также с панели управления возможно менять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от частоты вращения которой меняется интенсивность обдува.

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из мотора по магистрали проникает в отопительный прибор печки, от этого он нагревается. В данное время через него проходит воздух, нагнетаемый вентилятором. Дальше он проходит по воздушным каналам ,заслонки которых открыты. Потом горячий воздух проникает в автомобильный салон и греет его. Для работ по ремонту или диагностики поломки данного оборудования есть электросхема, на которой обозначены все узлы электроустройств. И при поломках или при некорректной работе устройств нужно детально её прочитать, чтобы понимать, откуда запитано и чем изменяется вышедшее из строя устройство.

Когда знаешь рабочий принцип и устройство, намного легче ориентироваться при поломках. Ведь для успешного выполнения ремонта необходимо понимать причину поломки, иначе ремонт не будет сделан удачно. Для правильной диагностики также необходимо понимать метод действия всего механизма в общем. Сейчас водителю необязательно уметь ремонтировать автомобиль, есть станции техобслуживания, которые занимаются починками разной сложности. Но ведь бывает, что неполадка застала вас в дороге, и нет возможности воспользоваться услугами профессионалов. Вот тогда-то и пригодится знание автомобильного устройства и его механизмов. Когда знаешь, как устроена печка Газель, то при появлении поломки на другом авто будет легче ориентироваться при проведении ремонта или диагностике, так как во всех автомобилях они практически равные, кроме маленьких невидимых моментов. И вы без труда можете определять поломку.

Система охлаждения дизеля Камминз ISF 2.8 автомобилей Газель Бизнес

______________________________________________________________________________

Система охлаждения двс Камминз ISF 2.8 автомобилей Газель Бизнес предназначена для поддержания рабочей температуры двигателя на требуемом уровне.

Часть тепла, создаваемого в двигателе, поглощается охлаждающей жидкостью, проходящей через каналы в блоке и головке блока цилиндров. Затем это тепло отбирается от охлаждающей жидкости воздухом, когда она проходит через радиатор. Охлаждающая жидкость поступает в водяной насос, расположенный под крышкой передних распределительных шестерен и создающий давление в системе охлаждения двс Cummins ISF 2.8. Затем попадает в отверстия в верхней поверхности блока цилиндров и прокладки головки блока цилиндров. Они выполнены вокруг каждого цилиндра и между цилиндрами. Охлаждающая жидкость попадает в головку блока цилиндров, обтекая перемычку клапанов и места установки форсунок.

Затем она проходит к выпускным каналам в головке блока цилиндров через места подсоединения к комплектному оборудованию и в корпус термостата.

Пока двигатель не прогреется до температуры открытия термостата, охлаждающая жидкость через перепускной трубопровод подается на вход водяного насоса.

Как только двигатель прогреется до температуры открытия термостата, тот откроется, и охлаждающая жидкость начнет проходить через радиатор. При этом будет перекрыт перепускной канал, по которому она попадала к водяному насосу.

Рис.3. Схема системы охлаждения двс Cummins ISF 2.8

Рис.4. Корпус термостата двс Камминз 2.8

Водяной насос двс Камминз ISF 2.8

Работы по замене водяного насоса двс Камминз ISF 2.8:

Термостат системы охлаждения двс Камминз ISF 2.8

Операции по замене термостата двигателя Газель Камминс ISF 2.8:

Устройство натяжения ремня вентилятора системы охлаждения двс Камминз ISF 2.8

Проверка и замена ремня вентилятора системы охлаждения двс Камминс ISF 2.8:

— Запустите двигатель и проверьте исправность его работы.

______________________________________________________________________________

Каталоги запасных частей и сборочных деталей

8.8. Предохранители

Под капотом справа находится блок предохранителей БПР-4, где плавкая вставка на 125А защищает цепь свечи подогревателя двигателя, плавкая вставка на 60А защищает цепь подогревателя топлива и общую плюсовую цепь автомобиля, кроме световой, плюсовой генераторной и цепи стартера, плавкая вставка на 40А защищает световую цепь автомобиля, плавкая вставка на 30А защищает цепь питания блока управления двигателем.

На автомобилях с АБС дополнительно устанавливается блок предохранителей БПР-2, в котором плавкие вставки на 40А и 25А защищают силовые цепи АБС.

Слева в панели приборов под крышкой расположен блок реле и предохранителей. Ниже указаны величины предельной силы тока в амперах и защищаемые ими цепи.

Предохранители верхнего ряда защищают цепи:

1. 10А — габаритного света левого борта, сигнализатора габаритных огней.

2. 10А — габаритного света правого борта, подсветки приборов, переключателей, розеток.

3. 15А — ближнего света левой фары, сигнализатора ближнего света.

4 15А — ближнего света правой фары.

5. 15А — дальнего света левой фары, сигнализатора дальнего света.

6. 15А — дальнего света правой фары.

7. 10А — задних противотуманных огней.

8. 10А — указателей поворота.

9. 15А — аварийной световой сигнализации.

10. 10А — сигналов торможения.

11. 20А — передних противотуманных фар (автомобили в комплектации „Люкс“).

12. — резерв.

Предохранители нижнего ряда защищают цепи:

1. 10А — комбинации приборов, датчика скорости, света заднего хода, электрокрана системы отопления, обмотки реле электронасоса системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-33023 и мод., ГАЗ-2705 и мод. с двумя рядами сидений).

2. 10А — антиблокировочной системы тормозов (для автомобилей ГАЗ-3221 и мод.).

3. 20А — стеклоочистителя, стеклоомывателя.

4. 5А — модуля управления светотехникой.

5. 15А — пульта отопительной вентиляционной установки, дополнительного отопителя (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений).

6. 25А — отопителя, электронасоса отопителя (автомобили ГАЗ-3221 и мод., ГАЗ-33023 и мод., ГАЗ-2705 и мод. с двумя рядами сидений).

7. 20А — электростеклоподъемников (автомобили в комплектации „Люкс“).

8. — резерв.

9. 20А -звуковых сигналов, прикуривателя, розетки.

10. 15А — плафона кабины, плафона грузового салона, подкапотного фонаря, плафонов освещения пассажирского салона и плафона освещения подножки (автомобили ГАЗ-3221 и мод.).

11. 10А — магнитолы.

12. 5А — колодки диагностики, обогрева зеркал, электропривод зеркал (опция).

В верхней части блока расположена дополнительная колодка предохранителей, защищающих цепи:

1. 5А — системы управления двигателем (клемма 15/1 выключателя зажигания).

2. 20А-догревателя системы отопления (автомобили ГАЗ-3221 и мод.).

3. — резерв.

4. — резерв.

5. — резерв.

При возникновении неисправностей в системе электрооборудования в первую очередь необходимо проверить состояние плавких предохранителей и заменить неисправные. Повторное срабатывание предохранителя свидетельствует о неисправности в электрической цепи.

Примечание. К автомобилю прикладывается комплект запасных предохранителей. Для извлечения неисправного предохранителя используйте пинцет, имеющийся в комплекте запасных предохранителей.

Принцип работы топливной системы Cummins

В ДВС Cummins из насоса топливо направляется в топливопровод. Далее под высоким давлением, постепенно накопившись в топливопроводе, оно выдавливается в форсунки. Форсунки включаются в работу, благодаря модулю ЕСМ, регулирующему момент впрыскивания. Вне двигателя расположен водоотделяющий топливный фильтр, оснащенный ручным насосом. Насос, обеспечивающий высокое давление, направляет дизтопливо в фильтр, солярка очищается и только после этого поступает в НДВ. Тут давление топлива повышается еще больше.

Невостребованная солярка через перепускной каскадный клапан направляется в систему смазки НВД и обратно в бак. Кроме того, топливопровод оснащен редукционным клапаном, предохраняющим его от избыточного давления.

При разработке новых дизельных двигателей появились новые топливные системы двигателя Cummins. Одной из таких систем стала Common Rail, в переводе с английского означает – общая магистраль.

Чтобы автомобильный мотор служил дольше, не теряя свою мощность и другие технические характеристики, водитель должен обеспечить его качественным маслом. Обязательным для этой системы также является наличие хорошего масляного фильтра. Подробнее о выборе масла для двигателей Каминс читайте тут.

В системе этого типа горючее непосредственно впрыскивается в цилиндр. Это послужило улучшению мощностных и динамических характеристик. В ней стал необходим электронный блок управления, позволяющий поддерживать определенное давление в топливной системе, так как любой двигатель работает в различных режимах и с различными нагрузками.

И последний момент – подача топлива в магистраль производится под высоким давлением. Благодаря высокоточному электронному управлению, солярка сгорает в цилиндре с максимальной отдачей, что оптимизирует работу двигателя, уменьшает расход топлива и снижает токсичность, которую обычно имеют выхлопные газы.

Самостоятельная диагностика двигателя

Проверка подачи топлива

На двигателе cummins isf 3.8 установлен 3-плунжерный топливный насос Rail (Bosch) CR/CP 3S3L110-30-789S с электромагнитным датчиком давления и встроенным в его корпусе механизированным подкачивающим насосом.

Недостаток современной топливной аппаратуры cummins isf 3.8 в чувствительности к качеству топлива.

Чтобы проверить подачу топлива необходимо:

очистить соединения от грязи;
отсоединить топливопровод, идущий от насоса к аккумулятору топлива;
к выходному штуцеру ТНВД подсоединить чистый шланг, другой край которого опустить в мерную ёмкость
прокрутить стартер 30 с, измерять количество топлива в ёмкости

Номинальная подача топлива
при 125 об/мин .	45 мл
при 150 об/мин	53 мл
Расход через сливную магистраль
при 800 об/мин	317 мл

Если полученное значение отличается от номинального, необходимо осмотреть топливную магистраль на наличие воздуха, засорения, проверить клапан управления подачей топлива.

Замена антифриза в других моделях ГАЗели: сравнение

Тосол является жидкостью, которая не дает двигателю автомобиля перегреваться, а также не замерзает при наступлении холодного времени года. Его состав помогает сберечь мотор, шланги и патрубки от ржавчины, распада и от трещин. При применении тосола автомобиль будет работать безупречно. А для отличной работы автомобиля необходимо своевременно осуществлять замену антифриза.

Качество антифриза зависит от наличия добавок против коррозии – силикатов, фосфатов, боратов. Если в составе тосола существуют указанные добавки, это дает гарантии для сохранения двигателя в хорошем рабочем состоянии. Для данной марки автомобилей производители рекомендуют применять тосол карбоксилатный. Жидкость нового поколения и называется «Детали машин ГАЗ».

При замене антифриза ГАЗель Некст рекомендуют заливать ES Comleat или Cool Stream Premium. В систему охлаждения заливают 15 литров. Замена антифриза на ГАЗель Бизнес должна производиться с применением качественного тосола. От плохого качества материала, возникает воздушная пробка в системе охлаждения.

Замена антифриза в Газели Камминз по инструкции эксплуатации должна выполняться такими средствами, как Shell Glycoshell, Diluted и Fleetguard ES Compleat. В технических требованиях на Камминз указано: если показатель Ph ниже 7,5, охлаждающую жидкость следует слить, а систему охлаждения промыть.

При выборе жидкости следует обращать внимание на рекомендации производителя автомобиля. Выполняя работы по замене тосола, надо быть предельно осторожным и внимательным

Смесь очень токсична для окружающей среды.

Диагностика и ремонт

Конструкция отопителя продумана таким образом, чтобы проверить работоспособность любой его детали, не говоря уже о диагностике, необходимо полностью извлекать весь корпус печки и разбирать его, предварительно демонтировав всю переднюю панель в салоне.

Без снятия торпеды, замене поддается только радиатор, т.к. к нему есть доступ через бардачок.

По выражению одного из водителей, чтобы заменить тот же моторчик заслонки крана, нужно «насобирать ведро саморезов», пока снимешь переднюю панель.

Проверить электропривод заслонки можно на слух. При включенном питании и повороте регулятора установки температуры, должен быть слышен звук работающего моторедуктора. При крайней необходимости, когда моторедуктор отказал в дороге и необходимо направить воздух на стекла, необходимо снять тягу с заслонки и установить ее в необходимое положение вручную.

Ремонт

После диагностики приступаем к ремонту:

Если уровень ОЖ ниже минимальной отметки, то её необходимо довести до нормы, предварительно устранив подтёки жидкости, если такие имеются. Убрать пробку возможно, продавив патрубки по всей длине на заведённом моторе. Или поставив автомобиль передом под горку и увеличив обороты двигателя до 3 000 об/мин. Также есть способ прокачки системы давлением воздуха. Нужно снять верхний патрубок с расширительного бачка и опустить его в пустую канистру. Далее, довести уровень ОЖ до полного бачка и, подсоединив ручной насос к освободившемуся штуцеру, нагнетать воздух в бачок до нижней отметки. Затем слить тосол из канистры обратно в бачок и повторить процедуру. Повторять следует 2 – 3 раза.
Если патрубки еле тёплые, а датчик показывает 90° С, то, скорее всего, неисправен либо он, либо сам указатель температуры. Их нужно заменить. В сильный холод (больше -20), можно закрыть часть радиатора (не больше 50%), тогда мотор будет лучше нагреваться и медленнее остывать.
Для ремонта радиатора его необходимо снять и промыть. Если промывка не принесла результатов, то нужно заменить на новый.
Краник может не работать из-за привода, либо неисправен сам запорный механизм. На Газели Бизнес краник поворачивает электропривод. Поэтому нужно вначале проверить привод, а если он исправен, приступать к замене краника. Он или не до конца открываться, или вовсе заклинивает в одном положении, и это может стать причиной холодного потока воздуха.
Для замены термостата, необходимо слить ОЖ, открутить крышку и заменить на новый, поскольку данный механизм неремонтопригоден.
Помпу также нужно демонтировать и заменить на новую. Это очень важный элемент, и из-за его некорректной работы возможен выход из строя всего двигателя, поскольку нарушается циркуляция ОЖ, и тепло не может эффективно отводиться от сильно нагретых деталей. И, как следствие, они перегреваются и деформируются.
Самое страшное, что может быть в пробитой прокладке, это гидроудар. Кода поршень пытается сжать жидкость, на все механизмы ДВС идёт повышенная нагрузка, что приводит к выходу из строя всего мотора, так что такую неисправность нужно устранять немедленно. В данном случае продолжать движение за счёт силы двигателя запрещается. Такой ремонт производится только с привлечением специалистов, поскольку необходима проточка головки блока цилиндров, всё остальное возможно произвести и своими силами.

Очень много причин, по которым не работает печка Газель Бизнес. Но при правильной диагностике и своевременном ремонте возможно устранить неисправность своими руками и с небольшими финансовыми вложениями.

Источник

Причины перегрева двигателя Каменс

Для поддержания оптимального теплового режима, в двигателе Cummins реализована жидкостная система охлаждения, отводящая тепло от нагретых деталей и передающая его в окружающую среду.

Основными причинами, по которым тепловой режим мотора может быть смещен, а рабочая температура охлаждающей жидкости «перешагнуть» верхнее допустимое значение, являются:

неисправная работа термостата;
засорение шлаком нижнего бачка радиатора;
пониженный уровень охлаждающей жидкости;
внешние засорения радиаторных сот;
образование воздушно-паровых пробок в системе.

В случае закоксовывания клапана термостата шлаками и солями, он будет постоянно находиться в закрытом положении, не пропуская перегретую жидкость в радиатор для охлаждения.

Внутреннее засорение радиатора (а в частности, его нижнего бачка) шлаком возможно благодаря тому, что, при остывании наполняющей его жидкости, происходит подсос атмосферного воздуха с пылью. Образование грязевых отложений препятствует протеканию теплообмена и циркуляции охлаждающей жидкости.

Внешние загрязнения радиатора, вызванные попаданием насекомых, битума, пуха и т.д., также снижают его теплоотдачу и приводят к перегреву двигателя.

Образование воздушных пробок в системе, зачастую, наблюдается после замены жидкости-носителя, а пониженный ее уровень может свидетельствовать о подтеканиях, вызванных нарушением герметичности соединений.

Помимо перечисленных неисправностей, перегрев двигателя может быть вызван неправильно подобранным режимом его эксплуатации (например, непрерывное движение на пониженных передачах, при котором, мотор постоянно работает на максимальных оборотах). Следует отметить, что в жаркую погоду закипание, в таком случае, наступит особенно быстро.

8.12. Антиблокировочная система тормозов

Автомобили ГАЗ-3221 и мод. оборудованы антиблокировочной системой тормозов (АБС) серии 8.1 фирмы „Bosch“ (номер серии системы АБС может меняться с ее модернизацией). АБС эффективна при экстренном торможении на дороге с различным покрытием (например, асфальт — лед) и предотвращает блокировку колес, находящихся в менее благоприятных по сцеплению условиях (на льду), обеспечивая минимальный тормозной путь автомобиля для данного дорожного покрытия при сохранении его устойчивости и управляемости. Данная АБС имеет функцию электронного регулятора тормозных сил (EBD), который исключает занос задней оси при интенсивном торможении автомобиля с частичной загрузкой.

ВНИМАНИЕ!

Для получения оптимальной эффективности при экстренном торможении автомобиля с АБС необходимо нажимать на тормозную педаль с максимальным усилием, при одновременном нажатии на педаль сцепления.

Электрическая часть АБС состоит из 4-х датчиков скорости вращения колес, расположенных в колесных узлах автомобиля, гидроагрегата со встроенным электронным блоком управления в моторном отсеке слева, жгута проводов АБС, силового жгута АБС, сигнализатора неисправности АБС и сигнализатора неисправности EBD в комбинации приборов.

При каждом включении зажигания сигнализатор неисправности АБС и сигнализатор неисправности EBD включается на время примерно 3 секунды и затем выключается. Это указывает на исправность электрических компонентов и цепей АБС, а также системы EBD.

Постоянно включенное состояние сигнализатора неисправности АБС, или его включение во время движения, указывает на возникшую неисправность АБС. Постоянно включенное состояние сигнализаторов неисправности АБС и EBD, или их включение во время движения, указывает на неисправность системы АБС и EBD. Сигнализаторы неисправности АБС и EBD также включаются при обрыве цепи от комбинации приборов до электронного блока управления. Допускается кратковременное включение сигнализатора неисправности АБС или АБС и EBD при пуске двигателя.

При неисправности АБС рабочая тормозная система сохраняет работоспособность как без АБС. При торможении с включенными сигнализаторами неисправности АБС и EBD может произойти блокировка передней и задней оси, что приводит к потере управляемости и устойчивости автомобиля. При наличии неисправности АБС или АБС и EBD автомобиль должен пройти диагностику и ремонт на СТО.

Для диагностики АБС и EBD рекомендуется пользоваться тестером-сканером диагностическим АСКАН-10 (производство ООО „НПП ЭЛКАР“ г. Москва), с установленным модулем диагностики АБС 8.1 для автомобилей „ГАЗ“ или специализированным диагностическим оборудованием, рекомендуемым дирекцией по послепродажному обслуживанию ООО „Коммерческие автомобили — Группа ГАЗ“.

Система охлаждения двигателя, помпа, радиатор, термостат, трубки Cummins ISF 2.8L

Система охлаждения двигателя работает по следующему алгоритму. Пока двигатель не прогрет, охлаждающая жидкость (ОЖ) прокачивается постоянно работающим насосом только в головке и блоке цилиндров, а также в теплообменнике отопителя салона. При повышении температуры ОЖ до определенного уровня термостат открывает большой контур охлаждения и ОЖ циркулирует дополнительно через радиатор (сверху вниз) и охлаждается проходящим через него воздухом. При достижении температуры ОЖ еще более высокого значения включается электрический вентилятор системы охлаждения, который создает дополнительный воздушный поток через ребра радиатора для более интенсивного отвода тепла от него. По мере открывания термостата объем жидкости, подаваемый от него к теплообменнику отопителя, уменьшается. На моделях с бензиновыми двигателями V6 расширительный бачок соединен с корпусом дросселя для обеспечения его подогрева.

Водяной насос приводится от коленчатого вала: на бензиновых моделях ремнем, а на дизельных — напрямую через шестерню. Термостат 4-цилиндровых двигателей находится в корпусе, расположенном на левой стороне двигателя. Термостат бензиновых двигателей V6 расположен на правой стороне двигателя. На дизельных моделях термостат помещен в корпус, закрепленных на маслоохладителе (спереди двигателя), и оснащен дополнительным клапаном для прокачки системы охлаждения. На 4-цилиндровые модели без кондиционера воздуха (К/В) устанавливается один вентилятор радиатора, управляемый сигналами от датчика температуры ОЖ (ECT). На прочие модели устанавливается два вентилятора радиатора. Вентиляторы моделей с К/В включаются в следующих случаях:

При достижении температурой ОЖ определенного значения (см. Спецификации); При включении компрессора К/В (на низкой скорости), если температура окружающей среды выше 22 град., либо при движении автомобиля со скоростью ниже 38 км/ч и давлении в линиях К/В между 9 и 18 атм.; При включении компрессора К/В (на высокой скорости), если давление в линиях К/В выше 18 атм. Перед работой в двигательном отсеке, особенно в области вентилятора радиатора, обязательно отсоединяйте отрицательный провод от аккумуляторной батареи и разъем электропроводки вентилятора. Вентилятор радиатора может включиться из-за эффекта теплопроводности даже при выключенном зажигании.

Не открывайте крышку расширительного бачка ОЖ до полного остывания двигателя во избежание ожога горячей жидкостью или ее паром.

При необходимости открыть крышку расширительного бачка при горячем двигателе обмотайте ее толстым слоем ветоши. Снимайте крышку медленно, постепенно снижая давление пара.

Схема установки системы охлаждения Газель «Бизнес»/ «Next»

Головка блока двигателя Камминз на Газель Некст

ГБЦ имеет конструкцию с вертикально стоящими клапанами. При этом клапанов 16, то есть по 4 на цилиндр. Распредвал передает усилие для открытия клапанов, через коромысла. Кулачки распределительного вала касаются роликов, закрепленных на коромыслах, приводя их в действие.

Коромысел всего 8 штук, под их воздействием одновременно отрывается сразу по два клапана. Очень важный момент, это своевременная регулировка теплового зазора клапана. Она осуществляется раз в 120 тыс. км. Узел регулировки элементарный, состоит из винта и гайки. Все это можно разглядеть на фото чуть ниже.

Если регулировку клапанов не проводить, то в один прекрасный момент клапан выдавит в камеру сгорания чуть больше допустимого и произойдет встреча клапана с поршнем, а это как вы понимаете очень дорогостоящий ремонт.

Кстати, тот же мотор Cummins 2.8, но с другими настройками может выдавать 149,6 лошадиных сил при крутящем моменте до 330 Нм. Агрегат увеличенной мощности ставят на некоторые модификации ГАЗель Next с осени 2015 года. Повышение мощности произошло за счет новых настроек турбонаддува и перепрошивки электронного блока управления. Правда одновременно пришлось усиливать трансмиссию. Сцепление ZF Sachs теперь идет с увеличенным диаметром ведомого диска, его увеличили с 240 до 280 мм. В КПП появились усиленные подшипники и новые синхронизаторы. Конструкция заднего моста так же модернизирована, в частности усилен подшипник ведущей шестерни.

Добавлять ли масло в топливо с дизелем Cummins

И все же проблемы при эксплуатации возникают, особенно зимой. Популярная тема для обсуждения на форумах – проблемы чистого горючего. Водители с досадой отмечают наличие воды в дизельном топливе. Такая примесь нарушает работу двигателя, Происхождение воды в солярке – конденсация влаги в топливном баке.

Некоторые водители пытаются улучшить поведение двигателя, добавляя масло в горючее. Оправдана ли такая мера? Знатоки утверждают: этого делать не следует. Когда-то, при использовании двухтактных двигателей внутреннего сгорания, это имело смысл, но для современных моторов масло в двигателе – это только нагар и копоть.

Улучшить работу двигателя предлагается другим способом – прогревать топливные фильтры, топливозаборники, сливать отстой из фильтра, добавлять в горючее специальные присадки, устраняющие воду из топливного бака
