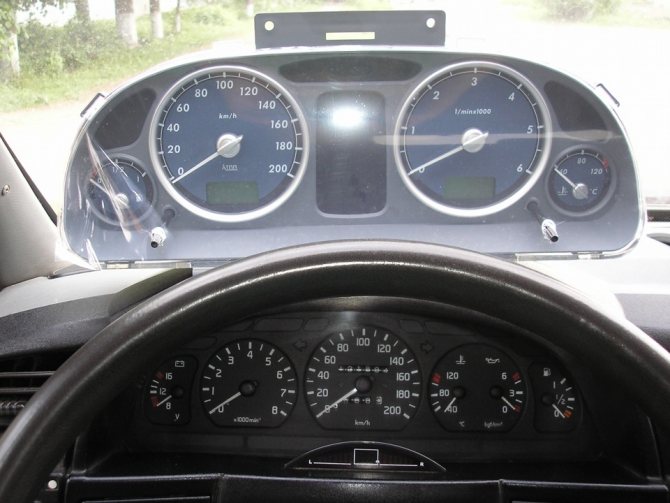

Впервые такая приборка появилась на автомобилях «Газель Бизнес». Щиток приборов «Газели» старого образца вышел из моды, и все «газелисты» начали устанавливать обновленную панель себе в автомобиль. Такими же переделками занимались и владельцы «Волг». И действительно, новый щиток стал значительно более информативным, удобным и практичным. Да что там говорить, дизайн у него гораздо современней. Как говорят отзывы, с ним интерьер выглядит более свежим и не таким унылым. Как выглядит обновленная приборка на деле, читатель может увидеть на фото ниже.
Смотреть галерею
Но стоит отметить, что данный щиток имеет небольшие отличия в дизайне. Так, на некоторых моделях шкалы приборов имели более темный оттенок. Но на информативность это никак не повлияло – говорят отзывы. Еще одна особенность нового щитка – наличие звуковой индикации. Теперь водитель может услышать характерный сигнал, если:
- Снизился уровень топлива до минимальной отметки.
- Увеличилась температура двигателя до 105 и более градусов Цельсия.
- Не был выключен ручной тормоз. Что примечательно, сигнал срабатывает только тогда, когда машина начала движение со скоростью 2 и более километра в час.
Новая приборка получила большие современные циферблаты. Теперь шкалы спидометра и тахометра находятся в противоположных местах (по сравнению с «Рижской»), а диаметр их стал одинаковым. Слева находится указатель уровня топлива, а справа – датчик температуры охлаждающей жидкости. Но куда пропала индикация напряжения сети и давления масла? Ответ прост – эти данные есть в бортовом компьютере. Он расположен в «колодце» тахометра. По умолчанию здесь показано только время. Но если нажать на кнопку справа, можно переключить режим. Так, водитель может узнать данные с вольтметра и давление масла в режиме реального времени.
Что примечательно, при падении масла ниже 0,2 бара, загорится мигающее окошко с датчиком.
В левой стороне предусмотрен цифровой одометр. Сверху показывает общий, а снизу – суточный километраж. Обнуляется он путем нажатия клавиши слева. Также на панели нового образца есть 20 индикаторов (в том числе АБС и ЕБД), которые загораются в случае неисправности той или иной системы.
Панель приборов ГАЗель Бизнес: описание значков подробно, распиновка, Некст, не работает, как разобрать, обозначения, снять
Панель приборов ГАЗель Бизнес — главная составляющая салона автомобиля, расположенная в передней части и предназначенная для предоставления информации о текущем состоянии машины, работоспособности механизмов и систем. Установленный специальный щиток нового образца усовершенствован, модернизирован и относится к классу Евро-3. По сравнению со старыми моделями, он более удобен, информативен, практичен и имеет современный дизайн.
Подробное описание значков
Подробно о комбинациях приборов, расшифровке обозначений и пиктограмм описано в инструкции к эксплуатации ГАЗели.
Щиток представляет собой комбинацию приборов со звуковой и сигнальной индикацией. Главными измерителями, на которые ориентируется водитель, являются спидометр и тахометр, расположенные по обе стороны от сигнальных датчиков. Спидометр указывает на скорость движения транспортного средства. Его шкала имеет значения от 0 до 200 км/ч. Тахометр показывает частоту вращения коленвала силового агрегата в минуту со шкалой 0-6.
С левой стороны спидометра предусмотрен прибор, определяющий количество горючего в топливном баке. Рядом расположена кнопка «Сброс», при нажатии на которую показания суточного пробега обнуляются. Параметры километража можно прочитать на цифровом одометре, при этом верхние цифры указывают на общее значение, нижние — на суточное.
Справа от тахометра находится указатель температурного режима жидкости системы охлаждения. Переход стрелки в красный сектор означает перегрев двигателя. Мотор работает до момента срабатывания сигнала аварийно высокой температуры.
В правом нижнем углу предусмотрена кнопка «Режим», включающая зажигание. По центру панели установлены сигнальные датчики.
Красным цветом мигают:
- сигнализатор STOP, при активации дальнейшее движение запрещено до устранения неполадок в машине;
- сигнализатор отсутствия аккумуляторной зарядки, работающий при включении зажигания до момента пуска мотора;
- указатель слабого масляного давления в двигателе;
- датчик минимального уровня жидкости в бачке гидравлического привода тормозной системы;
- включение стояночного тормоза.
Зеленым цветом горят:
- указатели левого и правого поворотов;
- включатель габаритного освещения;
- сигнализатор включения фар ближнего света.
За включение заднего противотуманного освещения, а также за неисправности антиблокировочной тормозной системы и механизма управления мотором отвечают датчики, мигающие оранжевым цветом. Включатель дальнего света — синий.
Кроме цветной индикации, на панели приборов разработано звуковое оповещение в виде характерного сигнала. Оно происходит в таких случаях:
- при снижении топливного уровня до минимума;
- при повышении температуры двигателя до 105° и более;
- при отключении ручного тормоза и при движении машины со скоростью 2 км/ч.
Недостатком новой панели являются трудности с установкой. Проблема решается так: схема распиновки входит в комплектацию, необходимо только добавить несколько клемм, поменять контакты, чтобы все системы и узлы работали правильно, подключить LED-освещение внутрь приборов и по периметру щитка для лучшей визуализации.
Как снять панель ГАЗель Бизнес
Для того чтобы произвести демонтаж панели ГАЗель Бизнес, нужно разобрать эту панель. Для этого снимите старый щиток, отсоедините рулевое колесо специальным инструментом, открутите шурупы декоративной накладки и болты крепления.
При некоторых поломках демонтируют не только приборную панель, но и торпеду
К снятию комплекта относятся с осторожностью, чтобы не возникло конфликта с электроникой
Открепляют торпеду так:
- после извлечения щитка отключают внутреннее освещение, задние противотуманные фары, электрический корректор фар;
- откручивают торс воздушной заслонки, отсоединяют от карбюратора;
- отключают аварийную сигнализацию, прикуриватель;
- отвинчивают крепления в количестве 10 штук и отсоединяют от дефлекторов шланги воздуховода;
- убирают заслонку от карбюратора;
- отключают воздуховоды;
- снимают торпеду.
Установка осуществляется в обратной последовательности.
Установка и снятие торпеды
Панель приборов является лишь частью евро комплекта на Газель бизнес.
Подсветка панели приборов Газели
В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду. Процесс это не самый простой, поскольку нужно знать, с какой стороны подходить к такому вопросу. На деле панель можно снять буквально за полчаса. Для этого нужно следующее:
- Крестовой отверткой откручиваются 3 крепления обивки.
- Аккуратно снимаем все обивочные накладки, чтобы не повредить ничего.
- Демонтируем рулевую колонку со всеми подключениями к ней.
- Извлекаем приборный щиток с отключением всех проводов.
- Далее понадобится отключить внутреннее освещение и задние противотуманки. Затем отключаем и электрокорректор фар.
- Вооружаемся ключами на 7 и 8, добираемся до болтового крепления тросика воздушной заслонки. Одним ключом держим, вторым откручиваем.
- Откручиваем винтик оболочки троса, отключаем трос от карбюратора Газели.
- Отключаем аварийную сигнализацию, штекеры прикуривателя.
- Опять берем отвертку, скручиваем 2 винта возле управления печки.
- Откручиваем все винтовые крепления панели, всего их 10 штук. Легонько на себя подтягиваем панель, чтобы она сошла с монтажного места. Теперь можно отсоединить шланги воздуховода от дефлекторов.
- Достаем заслонку от карбюратора. Снимаем панель. Отключаем правый и левый воздуховод печки.
- Снимаем торпеду. Здесь понадобится помощник, поскольку торпеда очень тяжелая.
- Скручиваем крепления накладки торпеды, снимаем саму накладку.
- Установка проводится в обратном порядке.
Приборная панель сверкает многочисленными лампочками, стрелочками и указателями, что может заставить растеряться человека, который всю эту красоту видит впервые. Между тем, ориентироваться в индикаторах их назначении необходимо, ведь они информируют водителя о состоянии автомобиля и его главных систем. В данной статье мы поговорим, какую информацию можно почерпнуть из факта горят или не горят те или иные лампочки на панели приборов.Все индикаторы приборной панели делятся на три группы:Красные. Это предупреждающие лампочки, которые сигнализируют о неисправностях в системе, чреватых большими неприятностями.Желтые. Эти индикаторы выполняют, как правило, информационную функцию. Бывают и исключения, которые касаются, например, включения полного привода.Все остальные – синие, фиолетовые, зеленые и др.
Функционал
Если установка выполнена правильно, то новая комбинация приборов работает исправно. Единственный недостаток – слабая подсветка, которая ночью почти не заметна. Рекомендуется установить светодиодную подсветку приборов и по всему периметру панели (автор видео Водила Челябинск).
На Газели установлено 20 индикаторов, сигнализирующих о том, что не работает какой-то из узлов или датчиков автомобиля.
Если вместе с одним из значков загорелась лампочка «Stop», желательно устранить неисправность до начала движения.
Подписывайтесь на канал. Ремонт газели
. Какснять панель нагазели .
Замена моторчика печки ГАЗЕЛЬ
GAZTEC.ru — Ремонт, покраска, ГБО, запчасти ГАЗ, УАЗ. Сайт: https://gaztec.ru/ Наша группа VK: https://vk.com/gaztec_ru .
На щитке с помощью индикаторов выводится информация о состоянии основных узлов и агрегатов автомобиля. Подробное описание о назначении каждого из них можно найти в инструкции по установке и эксплуатации.
Возможные проблемы
Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:
- отдельные датчики или вся панель перестает работать;
- «замерзают» показания приборов;
- датчики врут, показатели неверные.
Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:
-
Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.
Распиновка и комбинация приборов на панели Газели
- Если все в порядке, но панель так и не стала работать — сломался контроллер. В большинстве случаев проще купить уже новую панель, нежели заниматься заменой контроллера.
- Отдельные датчики могут выходить из строя из-за обрыва контакта. Еще одной причиной может быть неисправность предохранителей.
- Кнопка «Режим» поможет восстановить показатели приборов, если произошел сбой в работе системы.
Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему. В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.
Типичные неисправности
После замены приборки возможны следующие неисправности:
- не работает либо часть приборов, либо вся панель;
- останавливаются стрелки на приборах;
- неправильные показания датчиков.
Решить проблему можно следующими действиями:
- Сначала нужно проверить питание: целостность проводов, качество контактов.
- Если с проводкой все в порядке, возможно, что сломался контролер. Лучше заменить полностью панель, чем ремонтировать контролер.
- Датчики могут не работать, если плохой контакт или перегорел предохранитель.
- Восстановить работу датчиков можно попробовать нажатием кнопки «Режим».
При замене комбинации приборов электроника не затрагивается, а именно с ней происходят неполадки. Решается проблема путем замены предохранителей и обновления проводки.
Это интересно: Как правильно делается подмотка спидометра на ГАЗелях Некст и Бизнес — рассмотрим по порядку
Принцип работы
Алгоритм действия у всех панелей одинаковый. Каждая лампочка и стрелка взаимодействуют с определенным элементом. Так, показания и скорости и километраже исходят от датчика, что вкручен на коробку. Информация о двигателе исходит от датчика коленвала. А данные о напряжении идут от клемм генератора. Что примечательно: если не подключить контакт напряжения, машина не будет брать зарядку даже с исправным генератором. Эта проблема сопровождается красной лампочкой АКБ на панели. Если она горит, значит, произошел обрыв и провод не подходит на контакт разъема приборки. Что касается давления масла и температуры охлаждающей жидкости, информация эта поступает по клеммам от соответствующих датчиков. Существуют ли проблемы, связанные с вышеперечисленными щитками? К сожалению, владельцы сталкиваются с проблемой неисправности приборки. Реже всего это случается у самой первой панели, старого образца. Она работает «как часы». Рижская панель может неточно давать информацию об уровне давления масла. Также здесь нередко барахлит спидометр. Наряду с этим отказывается работать одометр. Но большинство нареканий, на удивление, вызывает новый щиток приборов «Газели Некст» и «Бизнес».
Так, самая частая неисправность – обнуление километража (причем общего) на пробеге в 60 тысяч километров. Из-за этого невозможно точно контролировать прохождение ТО и ряд других ремонтных операций. Но это еще не все. Обнуляется и суточный километраж – говорят отзывы. Такое случается, если напряжение в сети будет менее 11,5 Вольт. Также данные стираются в случае снятия клемм с АКБ.
Не работает щиток приборов «Газели» нового образца и при установке в старую «Газель». Монтировать его нужно правильно – просто перекинуть колодки с контактами не получится. Для успешной установки нужна распиновка щитка приборов «Газели Бизнес».
Среди прочих неисправностей стоит отметить зависание стрелок спидометра и тахометра в одном положении. Большинство владельцев начинают паниковать и разбирать полностью щиток. Но делать этого не нужно. Проблема кроется в недостаточном контакте разъемов.
Для установки панели необходимо снять старый щиток. Для этого нужно демонтировать рулевое колесо при помощи специального съемника и открутить пару шурупов декоративной накладки щитка. Также следует открутить болты крепления самой приборки.
Для этого понадобится головка «на 8». После этого можно снимать старую панель и ставить на ее место новую. Но как мы уже сказали ранее, просто перекинуть разъемы не получится. Нужна распиновка щитка приборов «Газели Бизнес». Всего здесь четыре колодки – ХР1, 2, 3 и 4. Рассмотрим, как подключать каждую:
- ХР1. Первый, пятый, шестой, седьмой контакты замыкаются на «массу». Что касается остальных, они подключаются к сигналам датчика. Первый контакт – реле прикрытия воздушной заслонки, третий – ДТОЖ, девятый и одиннадцатый – датчик давления масла и уровня топлива в баке соответственно. Остальные контакты – это «Резерв». Их мы не трогаем и ничего к ним не подключаем.
- ХР2. На «массу» замыкаются контакты номер два, четыре, девять. На «плюс» идут клеммы все начиная от пятой и заканчивая тринадцатой.
- ХРЗ. К положительному контакту +12В подключаются клеммы номер два и тринадцать. На «массу» замыкается первая, восьмая и двенадцатая клемма. Шестой разъем – датчик скорости спидометра, девятый – катушка зажигания, одиннадцатый идет на блок управления двигателем.
- ХР4. Здесь практически все контакты нужно подключить к «массе». Это касается разъемов от первого до седьмого включительно. На «плюс» идут только датчик наличия воды в топливном фильтре (если таковой имеется) и выключатель свечей накала. Это разъемы номер восемь и девять соответственно.
Кстати, если на автомобиле нет системы АБС и ЕБД, выходы на эти датчики нужно заглушить. Каким образом? Достаточно подключить их к «массе».
Итак, мы выяснили, что собой являет панель приборов «Газели», каких видов она бывает и как подключается.
Назначение элементов на приборном щитке ГАЗ
1 — вольтметр указывает напряжение в бортовой сети автомобиля ГАЗ; 2 — контрольная лампа системы управления двигателем; 3 — резерв (или контрольная лампа неисправности абс на автомобиле Волга ГАЗ, оборудованном антиблокировочной системой тормозов); 4 — световое табло «STOP». Загорается одновременно с одной из контрольных ламп неисправностей, если дальнейшее движение с этой неисправностью запрещено; 5 — контрольная лампа включения левого указателя поворота. Лампа загорается одновременно с указателями левого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой; 6 — контрольная лампа аварийного падения уровня тормозной жидкости. Лампа горит при падении уровня жидкости (ниже минимально допустимого) в бачке главного тормозного цилиндра. По мере износа накладок тормозных колодок необходимо доливать тормозную жидкость; 7 — одометр (счетчик суммарного пробега); 8 — спидометр указывает скорость авто; 9 — контрольная лампа включения стояночного тормоза. Лампа горит при поднятом рычаге стояночного тормоза и включенном зажигании. 10 — контрольная лампа включения правого указателя поворота. Лампа загорается одновременно с указателями правого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой; 11 — резерв; 12— контрольная лампа не пристегнутых ремней безопасности (устанавливается на часть автомобилей Волга ГАЗ 31105); — контрольная лампа аварийного падения давления масла в системе смазки двигателя. Загореться лампа должна при включении зажигания и погаснуть после пуска двигателя. Если лампа продолжает гореть после того, как двигатель начал работать, или включается во время работы двигателя, следует немедленно его остановить и проверить уровень масла. Уровень в норме — двигатель неисправен. Для автомобиля с большим пробегом допускается загорание лампы при работе прогретого двигателя на холостом ходу; 14 — резерв (для установки дополнительных контрольных ламп); 15 — указатель уровня топлива. Прибор показывает приблизительное количество топлива в баке. На шкале нанесены деления 0 — пустой бак; 1/2 — половина бака; 1 — полный бак: 16 — контрольная лампа резерва топлива. Лампа включается при остатке топлива в баке менее 8 литров; 17 — указатель давления масла в системе смазки двигателя позволяет оценивать техническое состояние двигателя; 19 — контрольная лампа включения подогрева сидений (для автомобилей ГАЗ 31105 с подогревом сидений); 20 — указатель температуры охлаждающей жидкости позволяет контролировать температурный режим двигателя; 21 — контрольная лампа включения наружного освещения (габаритного света); 22 — контрольная лампа перегрева охлаждающей жидкости включается при повышении температуры охлаждающей жидкости выше допустимого значения; 23 — контрольная лампа включения дальнего света фар. Лампа включается при включении дальнего света фар; 24 — кнопка установки счетчика суточного пробега на ноль. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. Для обнуления показаний счетчика необходимо нажать кнопку установки на ноль (поз. 24); 26 — тахометр. Прибор показывает частоту вращения коленчатого вала двигателя; 27 — контрольная лампа разряда аккумуляторной батареи. Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Горение лампы при работающем двигателе может свидетельствовать о неисправности генератора или его цепей.
Это интересно: Технические характеристики малотоннажной грузовой газель валдай: разбираемся детально
Блок в салоне
Он находится под панелью с левой стороны, за защитной крышкой.
Блок старого образца
Схема
Описание
Верхний блок
| 1 | 16А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений) |
| 2 | 8А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей) |
| 3 | 8А Указатели поворота |
| 4 | 8А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики |
| 5 | 8А Аварийная сигнализация |
| 6 | 8А Зуммер и плафон освещения бортовой платформы, сигнала торможения |
| 7 | 8А Радиооборудование, дистанционный выключатель аккумуляторной батареи, |
| 8 | 8А Электродвигатели стеклоочистителя и омывателя ветрового стекла |
| 9 | 16А Прикуриватель , звуковой сигнал, розетки переносной лампы |
| 10 | 16А Резерв |
Нижний блок
| 1 | 16А Противотуманные фары |
| 2 | 8А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки |
| 3 | 8А Подсветка комбинации приборов |
| 4 | 8А Задние противотуманные фонари |
| 5 | 8А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света |
| 6 | 8А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар |
| 7 | 8А Левая фара (ближний свет), электро корректор фар |
| 8 | 8А Правая фара (ближний свет), электро корректор фар |
| 9 | 16А Левая фара (дальний свет), контрольная лампа дальнего света фар |
| 10 | 16А Правая фара (дальний свет) |

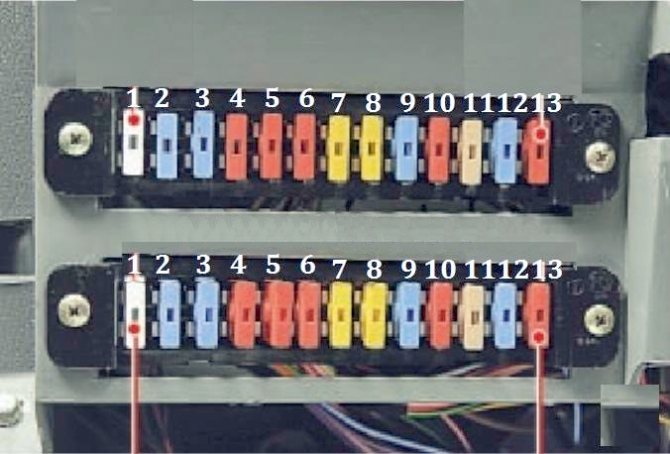

Блок нового образца
Схема
Обозначение
Верхний блок
| 1 | 25А Система управления двигателем (ЗМЗ-40522, УМЗ-4216) |
| 2 | 15А Аварийная световая сигнализация |
| 3 | 15А Выключатель «массы» (на автобусах), магнитола |
| 4 | 10А Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса |
| 5 | 10А Реле фар, АБС (для автобусов) |
| 6 | 10А Сигналы торможения |
| 7 | 20А Звуковые сигналы, прикуриватель |
| 8 | 20А Электродвигатель отопителя, электронасос дополнительного отопителя |
| 9 | 15А Электродвигатель дополнительного отопителя |
| 10 | 10А Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя |
| 11 | 5А Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216) |
| 12 | 15А Система управления двигателем и топливный насос |
| 13 | 10А Указатели поворота |
| 1 | 25А Резерв |
| 2 | 15А Дальний свет правой фары, сигнализатор дальнего света |
| 3 | 15А Дальний свет левой фары |
| 4 | 10А Ближний свет правой фары |
| 5 | 10А Ближний свет левой фары |
| 6 | 10А Противотуманные фонари, сигнализатор противотуманных фонарей |
| 7 | 20А Резерв |
| 8 | 20А Резерв |
| 9 | 15А Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса |
| 10 | 10А Подсветка приборов, переключателей и прикуривателя |
| 11 | 5А Резерв |
| 12 | 15А Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика |
| 13 | 10А Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака |
Знаки на приборной панели ГАЗель Некст
Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.
Важно! Все указатели разбиваются на три цвета:
- красный;
- оранжевый/желтый;
- зеленый.
При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.
- 1 – лампа оранжевого цвета говорит о выходе из строя сажевого фильтра. При появлении сигнала требуется немедленно продиагностировать указанную деталь на наличие повреждений или проходимость. В случае плотного засора – элемент заменяют новым.
- 2 – загорается одновременно с вышеуказанной системой. Уведомляет водителя о слишком высокой температуре в выпускном канале двигателя. Косвенно говорит о неисправности сажевого фильтра.
- 3 – указатель утечки антифриза. При возгорании элемента необходимо немедленно остановиться и устранить потерю жидкости, также восполнить потерю до необходимого уровня, указанного на стенке расширительного бачка.
- 4 – Check Engine – загорается при обнаружении критических неисправностей двигателя. Если индикатор активен – эксплуатация авто запрещена до устранения проблемы.
- 5 – желтый элемент кратковременно загорается при включении зажигания. Если после 10 секунд не гаснет – необходимо проверить устройства очистки выхлопа, и выполнить диагностику ЭСУД на наличие системных ошибок.
- 6 – индикатор означает, что в бортовой системе обнаружена не критичная поломка. Если прибор гаснет через 3-4 секунды после запуска ДВС – все в порядке. После запланированной остановки необходимо проверить штатные системы на предмет ошибок.
- 7 и 15 – стрелки обозначают, что активированы поворотники для левого и правого борта соответственно.
- 8 – элемент белого цвета, указывающий на включение дневных ходовых огней.
- 9 – указатель перегрева двигателя. Если лампа загорается во время езды – это указывает на критическую температуру охлаждающей жидкости – следует немедленно остановить автомобиль для остывания системы.
- 10 – следующий показатель имеет информирующее значение – говорит о нормльаной работе габаритных огней.
- 11 – СТОП. При активации параллельно с аналогичными элементами красного цвета – говорит о необходимости срочной остановки. В случае одиночного возгорания, сопровождающегося характерными звуками, уведомляет об активации запроса из пассажирского салона машины.
- 12/14 – индикатор включения ближнего/дальнего режима головной оптики.
- 13 – значок в виде заправочной колонки означает, что необходимо заправиться. При его активации в баке осталось не более 8 литров топлива.
- 16/17/27 – выполнен в форме принципиальной схемы шасси машины и находится справа от дисплея в круге тахометра. Указывает на включение центрального, переднего или заднего дифференциала соответственно.
- 18 – требование пристегнуть ремни безопасности.
- 19 – отвечает за аналогичный элемент, указывает на поломку ремня или ошибку блока подушки безопасности.
- 20 – аналогичное значение, что и пункт 19. Единственное отличие – указывает, что обслуживаемый элемент отключен.
- 21/23 – ставится на ГАЗзон Некст последних годов выпуска, говорит об отключении/поломке устройства курсовой устойчивости.
- 22 – EBD отказ или системная ошибка.
- 24 – лампочка зеленого цвета, обычно сигнализирует, что включена пониженная передача.
- 25 – поломка системы АБС, если горит постоянно, нужно отправиться на СТО для диагностики устройства.
- 26 – не закрыты двери или осталась в открытом положении посадочная подножка. Мерцание указывает на переднюю часть машины, постоянное горение – на кормовые дверцы.
- 28 – ставится только на дизель, указывает на включенный подогрев воздуха.
- 29 – также применяется исключительно на солярочных машинах, сигнализирует, что попала вода в топливный фильтр. Требуется промывка магистралей и бака.
- 30 – села или вышла из строя аккумуляторная батарея. Необходимо заменить или зарядить элемент питания.
- 31 – машина стоит на ручнике, движение невозможно.
- 32 – (красная лейка) критически низкое давление масла. Может косвенно говорить о заторе в магистралях или серьезной утечке лубриканта из картера установки.
- 33 – поломка в тормозах. Внутри главного цилиндра упало давление – при первой возможности нужно показать автомобиль мастерам.
- 34 – стандартная лампа говорит о включенных кормовых противотуманок.
Назначение панели
Панель приборов выполняет одну функцию — информационную. На небольшом участке в торпеде авто размещены все приборы с показателями о работе автомобиля, это одновременно хорошо и не очень. Пока водитель ищет индикатор, показатель оборотов, он отвлекается от дороги, создавая условия для аварийной ситуации. Тем не менее, большинство пользователей Газели со временем привыкает к внешнему виду панели и уже интуитивно осматривают тот или иной ее участок для получения информации.
Стандартная панель на большинстве модификаций Газели выглядит как 3-5 круглых циферблатов в окружении нескольких сигнализаторов. Основные датчики — спидометр и тахометр большие.
Спидометр расположен всегда по центру, так как это основной прибор, на который ориентируется водитель. В тройку больших приборов входит чаще всего температурный датчик охлаждающей жидкости.Остальные циферблаты это или количество бензина, или заряд аккумулятора, реже — количество масла. Все показатели, которые необходимы водителю тоже могут выглядеть как сигнальные лампочки. Их индикаторы загораются время от времени. Размещены приборы компактно, друг-другу не мешают.
