Модуль зажигания нива и нива шевроле

Как проверить модуль зажигания на Ниве Шевроле – порядок проверки

Проверить состояние узла поможет мультиметр. Не обязательно использовать дорогие приборы, обладающие высокой точностью. Главное – наличие цифровой индикации, тогда любые измерения упрощаются.

Сначала необходимо убедиться в том, что проводка устройства сохранила целостность. Для этого действия выполняют, соблюдая следующий порядок:

В положение 200 Ом устанавливают переключатель на задней панели прибора.
От модуля отключают разъем, избавляются от проводов высокого напряжения.
Между средним и крайним контактом клеммных колодок последовательно измеряют напряжение.
Показания прибора должны находиться в пределах 5 Ом. Подогреватель, к примеру, работает при сохранении других показателей.

Сопротивление вторичной обмотки проверяют на следующем этапе. Здесь надо перевести переключатель в положение 20 К. Щупы подсоединяют к проводам с соответствующим напряжением. 5,4 Ом – стандартное показание для приборов в этой ситуации. Иначе подключение невозможно грамотно организовать.

Жгут системы зажигания

Система зажигания обеспечивает образование искры в цилиндрах согласно рабочим тактам. У современных двигателей провода соединяются с датчиками, которые контролируют воспламенение, температуру мотора и другие параметры.

Жгут системы зажигания 2123 (распространенное название «коса») обозначен на рисунке синим цветом.

В салоне он соединяется с контроллером («мозгами»), панелью приборов, «массой» и проводом из заднего жгута. Выходя в моторный отсек, он делится на две жилы.

Самая крупная направлена к радиатору и по пути соединяется с ДМРВ, датчиком коленвала, резистором, электровентиляторами.

Перекидываясь через насос гидроусилителя, от жилы отходят провода к датчикам фаз, холостого хода, дроссельной заслонки, детонации и форсункам. Эта проводка контролирует работу двигателя и обеспечивает бесперебойное его функционирование.

Вторая жила проходит вверх и делится на две: вправо идут провода к «плюсу» и «минусу» АКБ, а влево к адсорберу, датчику давления топлива и к датчику кислорода.

На моделях с кондиционером от этого жгута отходит ветвь к его предохранителю.

Если хоть один провод в «косе» замкнет – есть большой риск, что вы не сможете запустить двигатель. Контроллер просто не увидит информацию о его температуре, подаче топлива к форсункам или положении дроссельной заслонки.

В этом случае лучше сразу заменить весь жгут, чем обращаться к диагносту, искать один провод и производить его замену при сомнительном результате.

Как проверить модуль зажигания, катушку зажигания и бронепровода?!

Меняю провода, молюсь, завожу — завелась. Не троит, всё путем. В виду того, что внутри одного старого провода я увидел окислы, то решил, что теперь-то уж точно проблема решена. На завтра у нас по плану ехать к теще за км, поэтому все равно было очково, а вдруг не провода? Делать нечего, рискуем Выезжаем с утра, проехали километров 20, всё отлично, я уже расслабился, хорошо, что едем пока по населенным пунктам.

Сопротивление между высоковольтными выводами УБИТОГО модуля зажигания.

В Вахрушах — опять, по классике — пропадает тяга, машина задергалась. Вероятность поломки обоих очень велика, надеюсь, конечно, обойтись малой кровью и поменять лишь датчик.

Метрах в позади видел магазин автозапчастей ВАЗ, дошел, размялся. Беру для начала датчик, стоит он рублей. Меняю делов там немного, выкрутить пару мелких болтов, вытащить разъем и поменять датчик. Но, блин, болтики прикипели, один открутил, а второй начал завальцовываться, так как к нему толком не подобраться, отвертка нужна с гибким валом типа. Делать нечего — пассатижами тупо отломил датчик, только после этого удалось подлезть и выкрутить пассатижами закипевший болтик.

Меняю ДПЗД, завожусь — опять троит, собака. Модуль зажигания Вся надежда на то, что поменяв модуль зажигания, машина поедет и мы все-таки доедем к теще Шурую обратно в магазин и покупаю модуль зажигания далее МЗ , он недешевый — стоит рублей, отечественный. Поменять его достаточно легко, МЗ крепится к движку на 3 болтах, от него идут ВВ провода в сам двигатель.

И также причиной неисправности может быть нарушение пайки, случается это, как правило, от частой вибрации. Либо влага, образующаяся во время мойки или образования конденсата.

Подробнее о поломках Бронепровода отмечены стрелочками Тот самый высоковольтный импульс который возникает на вторичной обмотке обязательно должен быть полностью использован, то есть если этого не случается при нарушении целостности провода — прим. Первые признаки неисправности Как правило, сразу две катушки не выходят из строя, поэтому, запустить двигатель даже с частично неисправным модулем всё же получится. Но, опытный автовладелец должен сразу заподозрить неполадки, и сопровождаются они следующим образом: Во время движения могут наблюдаться рывки.

Все вышеназванные причины, могут наблюдаться и при других поломках, поэтому необходимо правильно её диагностировать, а для этого необходимо знать, как проверить модуль зажигания своими руками.

Нива Клуб — Диск OFF-ROAD Wheels
Nissan Skyline года в Бишкеке. Цена: 3,$ & | Продажа автомобилей в Кыргызстане — diabloarea.ru
В салоне пахнет тосолом Нива Шевроле: откуда запах?

Симптомы неисправности катушки зажигания

Модуль зажигания ваз 2114

Признаки неисправности катушки зажигания заключаются в том двигатель периодически «троит» (актуально троение в дождливую погоду, и при запуске мотора, «на холодную»), имеют место «провалы» при разгоне машины, при визуальном осмотре катушки наблюдаются «дорожки» электрического пробоя, подгорание контактов, следы термического перегрева, наличие большого количества грязи и мусора в корпусе катушки и другие, более мелкие, неисправности. Чаще всего причинами неисправности катушки является обрыв ее первичной или вторичной обмоток. В некоторых случаях просто повреждение их изоляции. На начальном этапе катушка будет работать более-менее нормально, однако со временем проблемы будут усугубляться, и описанные выше признаки будут проявляться в большей мере.

Существует несколько типовых признаков пробоя катушки зажигания. Сразу стоит оговориться, что перечисленные ниже неисправности могут быть вызваны и другими причинами, поэтому диагностику все же стоит проводить комплексно, в том числе проверив и состояние катушек зажигания. Так, симптомы пробоя можно разделить на два типа — поведенческие и визуальные. К поведенческим относится:

Двигатель начинает «троить». И с течением времени ситуация все усугубляется, то есть «подтраивание» выражается все четче, теряется мощность и динамика двигателя.
При попытке быстрого разгона имеет место «провал», а при работе на холостом ходу аналогично резко не повышаются обороты двигателя. Также имеет место потеря мощности под нагрузкой (при перевозе тяжелых грузов, езде в гору и так далее).
«Троение» двигателя чаще возникает в дождливую (влажную) погоду и при запуске двигателя «на холодную» (особенно характерно для низких температур окружающего воздуха).
В некоторых случаях (на более старых машинах) возможно появление в салоне запаха несгоревшего бензина. На более новых автомобилях аналогичная ситуация может быть, когда вместо более-менее чистых выхлопных газов к ним добавляется запах несгоревшего бензина.

При демонтаже катушки зажигания при ее неисправности можно наблюдать визуальные признаки того, что она полностью или частично вышла из строя. Так, к ним относится:

Наличие на корпусе катушки «дорожек пробоя». То есть, характерных темных полос, по которым «прошивает» электричество. В некоторых, особо «запущенных» случаях, на дорожках имеют место окалины.
Изменение (помутнение, почернение) цвета диэлектрика на корпусе катушки зажигания.
Потемнение электрических контактов и разъемов, возникшее вследствие их подгорания.
Следы перегрева на корпусе катушки. Обычно они выражаются в неких «потеках» или изменении геометрии корпуса в некоторых местах. В «тяжелых» случаях они могут иметь горелый запах.
Высокая загрязненность на корпусе катушки. Особенно вблизи электрических контактов. Дело в том, что электрический пробой может происходить именно по поверхности пыли или грязи. Поэтому желательно не допускать такого состояния.

Основной же признак неисправности катушки — отсутствие воспламенения топливной смеси. Однако такая ситуация возникает не всегда, поскольку в определенных случаях часть электрической энергии все же уходит на свечу, а не только на корпус. В этом случае необходимо провести дополнительную диагностику.

Ну и на современных машинах в случае возникновения пробоя катушки зажигания электронный блок управления двигателем (ЭБУ) сообщит об этом водителю, активировав на приборной панели лампу Check Engine (и диагностическим кодом пропуски зажигания). Однако она может засветиться и из-за других неисправностей, поэтому для этого нужна дополнительная диагностика с помощью программных и аппаратных средств.

Описанные выше признаки неисправности актуальны в случае, если в двигателе установлены индивидуальные катушки зажигания. Если конструкцией предусмотрена установка одной, общей для всех цилиндров, катушки — то двигатель заглохнет вовсе (это, собственно, одна из причин, почему на современных машинах устанавливают несколько индивидуальных модулей).

Модули и катушки зажигания Лада Нива 4х4

В этой группе товаров представлены модули и катушки зажигания для автомобилей Лада Нива 4х4 (ВАЗ 2121, 2131).

Модуль зажигания – это элемент, который предназначен для получения тока и передачи его через высоковольтные провода на свечи. Модули бывают двух видов 2112-3705010 и 2111-3705010, но они не взаимозаменяемы, так как устанавливаются на разные системы зажигания. Также есть раздельные катушки зажигания, по одной на каждый цилиндр, устанавливаются на свечу зажигания без высоковольтных проводов 2112-3706010.

Катушка зажигания нужна для получения искры зажигания и воспламенения топливно-воздушной смеси.

2112-3705010 на автомобилях восьми и шестнадцати клапанных с объёмом двигателя 1.5;
2111-3705010 на автомобилях восьми клапанных с объёмом двигателя 1.6;
2112-3706010 на автомобилях шестнадцати клапанных с объемом 1.4, 1.6.

Какие признаки неисправного модуля зажигания?

провалы тяги на разгоне;
на комбинации приборов загорается «check engine»;
неравномерная работа двигателя на холостых оборотах «плавают»;
двигатель «троит», не работает одна из пар цилиндров (это слышно).

Но в отличие от модуля, при неисправности катушки, в след за ней из строя может выйти и контроллер.

Признаки неисправности

Сразу две встроенных катушки выходят из строя крайне редко, поэтому запустить работу двигателя с неисправным блоком скорее удастся. Однако даже неопытный водитель сразу заподозрит неладное. Проявится неисправность следующим образом:

неустойчивый (плавающий) холостой ход;
двигатель с трудом набирает обороты;
характерный звук работы мотора (троение);
рывки при наборе скорости (в движении).

Эксплуатация автомобиля при такой поломке возможна (доехать до гаража или автосервиса), но нежелательна без крайней надобности.

Подобные признаки нестабильной работы двигателя возможны при целом ряде других неисправностей зажигания или подачи топлива. Чтобы дифференцировать возможные поломки, следует определить работоспособность блока зажигания. Нелишним будет проверить и контакты приходящих к устройству проводов, а также их целостность.

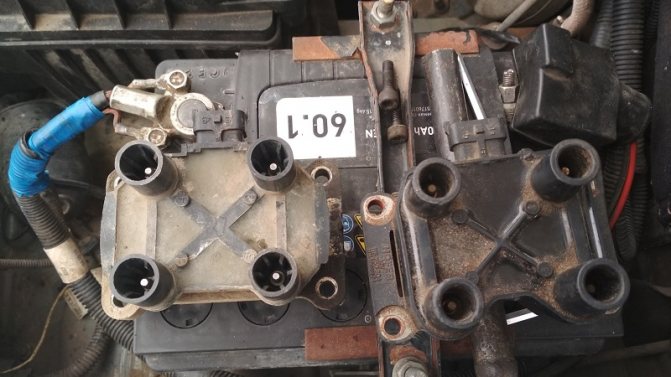

Модуль зажигания нового образца

Модуль зажигания нового образца, как я уже говорил выше фирма Бош, правда в отличие расходомера который производится в германии, данное изделие делается в Бразилии. Но Бош, он и в Африке Бош ))) Что заметил нивоводский народ после установки данных модулей зажигания?

Центральные контакты для свечных проводов сделаны чуточку толще чем в российском варианте и высоковольтные провода садятся очень плотно.
После установки легче пуск после холодных ночей и капельку улучшается «прием» двигателя во время движения.
По своей приспособе результаты таковы. Пробивает искрой просвет до 2 см. Отечественное изделие берет планку только в 1 см, после чего движок уже начинает работать на 3 цилиндрах.

Отнес я модуль зажигания к разделу «детского тюнинга», хотя по большому счету, это просто обычная качественная запчасть с теми характеристиками, которые были заложены в «эталонный» двигатель.

Частый вопрос: модули зажигания достаточно похожи, как определить что стоит на машине?

Ответ: Посмотрите на входной разъем модуля. Если к нему подходит 4 проводочка — перед вами старый вариант. Если 3 проводочка — новый.

Четырехвыводная катушка зажигания представляет собой блок из двух катушек.

Управление током в первичных обмотках катушек осуществляется контроллером в зависимости от режима работы двигателя.

К выводам вторичных (высоковольтных) обмоток катушек подключены свечные провода: к одной обмотке — 1-го и 4-го цилиндров, к другой — 2-го и 3-го.

Таким образом, искра одновременно проскакивает в двух цилиндрах (1-4 или 2-3) в одном во время такта сжатия (рабочая искра), в другом — во время такта выпуска (холостая).

Катушка зажигания — неразборная, при выходе из строя ее заменяют.

1. Отсоединяем от модуля зажигания разъем.

2. Отсоединяем высоковольтные провода.

3. Головкой «на 10» отворачиваем три гайки крепления модуля зажигания к кронштейну

4. Снимаем модуль зажигания со шпилек кронштейна.

5. На модуле отлиты номера цилиндров

Устанавливаем модуль зажигания в обратной последовательности

ВНИМАНИЕ!Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке. Если в правой колонке есть ссылка “Стоимость” — эти запчасти есть в активной продаже

Наличие на складах по деталям с ценой смотрите в карточке товара. Если в правой колонке нет ссылки “Стоимость” — такие детали мы не продаем и заказы на них не принимаем.

Модуль зажигания нового образца

Крепятся они совершенно по разному. Поэтому новый в отличии от старого держится на одном болте, а не на трех. Контроллеры я закрепил на уголок, который прикрепил под болт крепежа воздушного фильтра.

Буквенные обозначения ясно видны на корпусе устройства. Потому как именно в ней генерируется импульс с высоким напряжением, и там в большинстве случаев может случиться обрыв или разрыв витков.

Случается, это из-за следующего: Работа автомобиля происходила при нерабочих ВВП высоковольтных проводах — прим.

Первый контакт тестера в гнездо D, второй на массу. Положение переключателя мультиметра, — 20 вольт. Если питание есть, тестер показывает 12 вольт. Первый контакт в гнездо С, второй масса.

Переключатель на омметре 20 Ом. В норме показывает меньше 1 Ом, то есть масса в норме. Первый контакт в гнездо В, второй масса.

Переключатель на 20 вольт. Норма не меньше 0,3 вольт. Если это так, значит, приходит нормальный импульс с датчика Холла на позицию В. Контакт А проверяется аналогично предыдущему.

Катушка зажигания Шевроле Нива

Если такая проверка показала норму, нужно тестировать модуль. Старые свечи черные от нагара, но ничего криминального внешне нету. Ставим новые, молимся и заводим. Вжиииихх — завелась, не троит. Чутка погрел движок, пробую ехать — всё круто, еду Резко лечу домой радостный, на часах уже 8 вечера.

Про себя думаю — повезло, что свечи. Так бывает — их пробивает.

На следующий день с утречка везу жену на работу 15 минут туда , еду обратно и уже практически подъезжай к дому, чувствую — пропала тяга, нажимаю на газ — машина тормозит. Спустя пару секунд и движок затроил.

Блин, думаю, хорошо что доехал своим ходом. Гугл говорит — меняй высоковольтные провода, их также пробивает и по идее их тоже надо менять почаще, а не ездить на одних проводах года.

ВВ-провода Сажусь на автобус и еду в ближайший магазин запчастей. Выбор не велик, нет брендовых и крутых Тесла и им подобных. Это особенно актуально при эксплуатации в сложных условиях, когда двигатель работает на высоких оборотах, при этом скорость передвижения небольшая и в результате вентиляция салона недостаточная.

На Нива Шевроле свечи зажигания тесно связаны с предыдущим устройством. И при их неисправности возможны все те же проблемы, что описаны выше. Особенно часто свечи выходят из строя в зимний период. Это связано с тем, что авто используется не так часто и в основном для коротких поездок. Из-за низкой температуры окружающей среды свечи не прогреваются до максимальной температуры, при которой они самоочищаются от нагара.

В случае появления проблем необходимо своевременно заменить свечи, чтобы это не повлияло на работоспособность других компонентов системы. Свечи зажигания для Нивы Шевроле необходимо приобретать специальные, для восьми-клапанных инжекторных двигателей.

Загрузка ..

При покупке следует обращать внимание на зазор между электродами. Он должен быть не больше 1,5 мм. Если данное расстояние больше, то это будет сказываться на продолжительности работы свечи

Если данное расстояние больше, то это будет сказываться на продолжительности работы свечи.

Снимаем экран двигателя. Снимаем с выводов катушки зажигания наконечники высоковольтных проводов. Отжав фиксатор колодки жгута проводов системы управления двигателем… …отсоединяем колодку от разъема катушки. Шестигранником «на 5» отворачиваем четыре винта крепления катушки к кронштейну… …и снимаем катушку. Устанавливаем катушку зажигания в обратной последовательности. Для правильного подсоединения наконечников высоковольтных проводов… …на корпусе катушки рядом с её выводами нанесены номера цилиндров.

Модуль зажигания нового образца

Центральные контакты для свечных проводов сделаны чуточку толще чем в российском варианте и высоковольтные провода садятся очень плотно.
После установки легче пуск после холодных ночей и капельку улучшается «прием» двигателя во время движения.
По своей приспособе результаты таковы. Пробивает искрой просвет до 2 см. Отечественное изделие берет планку только в 1 см, после чего движок уже начинает работать на 3 цилиндрах.

Частый вопрос: модули зажигания достаточно похожи, как определить что стоит на машине?

Четырехвыводная катушка зажигания представляет собой блок из двух катушек.

Катушка зажигания — неразборная, при выходе из строя ее заменяют.

1. Отсоединяем от модуля зажигания разъем.

2. Отсоединяем высоковольтные провода.

3. Головкой «на 10» отворачиваем три гайки крепления модуля зажигания к кронштейну

4. Снимаем модуль зажигания со шпилек кронштейна.

5. На модуле отлиты номера цилиндров

Устанавливаем модуль зажигания в обратной последовательности

Если в правой колонке нет ссылки “Стоимость” — такие детали мы не продаем и заказы на них не принимаем

Установка бесконтактного зажигания Ваз 2107, 2106

Ремонт карбюратора может понадобиться, если двигатель дает неустойчивую работу на холостом ходу, при этом не всегда помогает регулировка винтами количества и качества. Часто причина кроется в переобогащении смеси, которое может быть следствием неправильной регулировки системы поплавков или неисправностями в системе вакуумного экономайзера для мощностных режимов. В последнем случае может потребоваться замена разорванной диафрагмы или ремонт клапана экономайзера, через который просачивается топливо.

Модель 2121 может давать при движении рывки, раскачивания или провалы. В этом случае может быть несколько причин их возникновения, для устранения которых, возможно, потребуется ремонт карбюратора. Провалы, появляющиеся при медленном открытии заслонки дросселя, часто связаны с забиванием жиклера от холостого хода. Здесь необходимо провести регулировку уровня топлива и проверить уровень засоренности в главных топливных жиклерах.

Если автомобиль дает глубокий провал при попытках открытия первой или второй дроссельных камер, то помимо засорения жиклеров, причина может быть в плохой установке малых диффузоров в соответствующие гнезда.

Когда Нива 21213 дает небольшие подергивания на малой и средней скоростях, вяло разгоняется, то дело может быть в плохой дозировке топлива со стороны запорного клапана из-за его износа. В этом случае нужен ремонт в части замены запорного клапана с запорной иглой из металла, на клапан, имеющий эту иглу из другого материала.

Машины серии 2121 иногда дают провалы при любом открытии дроссельных заслонок резкого типа, которые потом в течение 5 секунд исчезают при работе двигателя в том же темпе. Часто такие проблемы связаны с неисправностью ускорительного насоса, которая влечет отсутствие или неправильное падение бензиновых потоков.

Карбюратор на моделях 2121, 21213 и других машинах в общих чертах имеет одно и то же устройство. Функционально оно располагается в двигательной системе, и с его помощью топливо перемешивается до состояния горючей смеси. Карбюратор, как правило, состоит из нескольких основных элементов — поплавковой камеры, так называемого жиклера (с распылителем), диффузора, дроссельной заслонки.

Схема карбюратора также включает: рычаг привода от ускорительного насоса, диафрагму, регулировочный винт и воздушный канал от пускового устройства, запорный клапан (электромагнитный), воздушную заслонку, игольчатый клапан, штуцер от подачи топлива, экономайзер для мощностных режимов, блок для подогрева карбюратора, штуцеры для вентиляции картера, для подачи разрежения для вакуумного регулятора в зажигании и др. элементы.

Нива 2121 имеет следующую последовательность прохождения топливных элементов через камеру карбюратора. Во-первых, топливо переходит из топливного бака в поплавковую камеру в отрегулированном количестве. Поплавок при этом поднимается или опускается при движении топлива.

Дальше путь топлива лежит через жиклер в распылитель, находящийся в узкой части в диффузоре, с одновременным поступлением в карбюратор воздуха через наружную трубу. Затем дроссельные заслонки подают то или иное количество топлива в цилиндр двигателя через впускной коллектор, отлитый из алюминиевых сплавов. Коллектор крепится к двигателю на шпильки через прокладки, обладающие термостойкими качествами.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl Enter.

Начальный угол опережения зажигания при частоте вращения коленчатого вала 750–800 мин –1 должен составлять 1±1° до ВМТ.

Датчик-распределитель выполняет две основные функции: во-первых, задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель, а во-вторых, распределяет импульсы высокого напряжения («искру») по цилиндрам в соответствии с порядком их работы — для этого служит ротор (бегунок).
