Установка кнопки старт стоп вместо замка зажигания своими руками

Установка кнопки «Старт Стоп» вместо замка зажигания защитит авто от угона?

Если вы не обладает опытом в подобных работах, а также плохо разбираетесь в автомобильном электрооборудовании, своими руками браться за такую работу не стоит.

Чтобы сделать сложную схему с задержкой запуска, таймером и т. В этом случае завести Engine удастся только после его поворота. Далее нужно соединить этот контакт с другим проводом, на котором зафиксировано наличие постоянного напряжения.

Способность реле справляться с высокой нагрузкой, а также простота замены данного элемента в случае его выхода последнего из строя позволяет говорить о надежности системы.

Обычно такое происходит, когда установкой механизма занимаются дилетанты. Ток потребления реле при включенном зажигании около мА. Попробовал на демо счете, потом завел реальный счет.

Алгоритм работы кнопки «Старт/Стоп»

Подключение можно сделать через разъем RJ Популярные способы установки кнопки стартера Начнем с того, что многих автовладельцев привлекает сама возможность завести и заглушить мотор с кнопки, то есть не использовать ключ зажигания в замке.

Сделать пуск двигателя с кнопки через педаль тормоза: Нужно 86 реле стартера подключить к стоп-сигналам, либо использовать реле кому как удобнее Сделать пуск двигателя с кнопки через педаль сцепления: Т. В остальном схема вполне работоспособна и опробована многими автолюбителями. Собираете плату размер около 3х4см и прошиваете. Это может привести к тому, что на зеленый сигнал светофора машина не тронется с места. Инструменты и материалы Для монтажа системы понадобится следующий перечень элементов: кнопка без фиксации; одно пятиконтактное реле с закрытыми контактами; реле задних противотуманок на 5 контактов; провода;.

Проведите тест. Да, морально то я созрел, а вот финансово никак не мог потянуть. Удобство данного решения многими ставится под сомнение, особенно в том случае, если машина неожиданно заглохнет в потоке. Но доминирует несколько самых популярных решений. Можно завернуть в фольгу.

Поклонников этой версии мало — зачем тогда и вовсе затеваться с кнопкой. При удержании педали тормоза становится активна система запуска двигателя 2 режима , короткое нажатие стартер крутит 0. Алгоритм работы: Все как и в схеме с ЗПТФ, только теперь при обычном нажатии на кнопку запуска двигателя будет включается только зажигание включает его реле ПТФ. А вот и недостатки куда же без них : Ключ придется все-равно носить с собой.
кнопка старт стоп Nissan Primera P12

Как установить механизм в автомобиль

Перед тем как приступать к установке кнопки «старт/стоп», необходимо провести определённую подготовительную работу, которая будет зависеть от модели автомобиля. Из машины извлекается замок зажигания. А если конструкция машины не позволяет сделать это, тогда на торпеде, рядом с замком, проделывается небольшое отверстие. Чтобы его прорезать, подойдёт любой подручный инструмент: нож или обычный бытовой паяльник. Это отверстие даст доступ к проводке (позднее для него можно будет изготовить заглушку).

Далее рассмотрен наиболее простой и доступный вариант установки кнопки, которая будет работать так: первое нажатие клавиши в сочетании с нажатой педалью тормоза запустит мотор, второе нажатие его заглушит.

Расходные материалы и инструменты

Для установки устройства вам потребуется:

кнопка «старт/стоп»;
три реле с четырьмя контактами;
одно реле с пятью контактами;
одно реле от противотуманок;
комплект изолированных проводов с клеммами.
Инструменты и расходные материалы, необходимые для монтажа кнопки «старт/стоп» в автомобиле

Простейшая схема подключения кнопки «старт/стоп» своими руками

Порядок монтажа устройства:

реле плюсовым контактом подключается к плюсовой клемме аккумулятора (это коричневый провод);
также на плюсовую клемму аккумулятора выводится и разрешающий плюсовой сигнал реле;
общий минус выводится на массу;
рабочие контакты от нагрузочного реле выставляются на 12 вольт (это синий провод);
управляющий минусовый сигнал выводится на клавишу «старт/стоп»;
разрешающий плюсовой сигнал никуда не выводится.
Простейшая схема подключения кнопки «старт/стоп» позволяет смонтировать её примерно за полчаса

Как правильно подключить устройство «старт/стоп» в авто

В других схемах вышеизложенный принцип сохраняется: есть кнопка с разноцветными проводами, которые сложно перепутать. Если проблема и может возникнуть, то с проводами жёлтыми, поскольку на некоторых моделях кнопок их предусмотрено три. Здесь нужно помнить следующее: тонкий жёлтый провод, находящийся на жгуте, контролирует тормоза. Два оставшихся провода идут на зажигание.

Ещё автолюбитель может столкнуться с фиолетовым проводом. Такие провода, как правило, запускают двигатель. Красный провод подаётся на отрицательную клемму аккумулятора, чёрный — на положительную. На схеме всё это может выглядеть вот так:

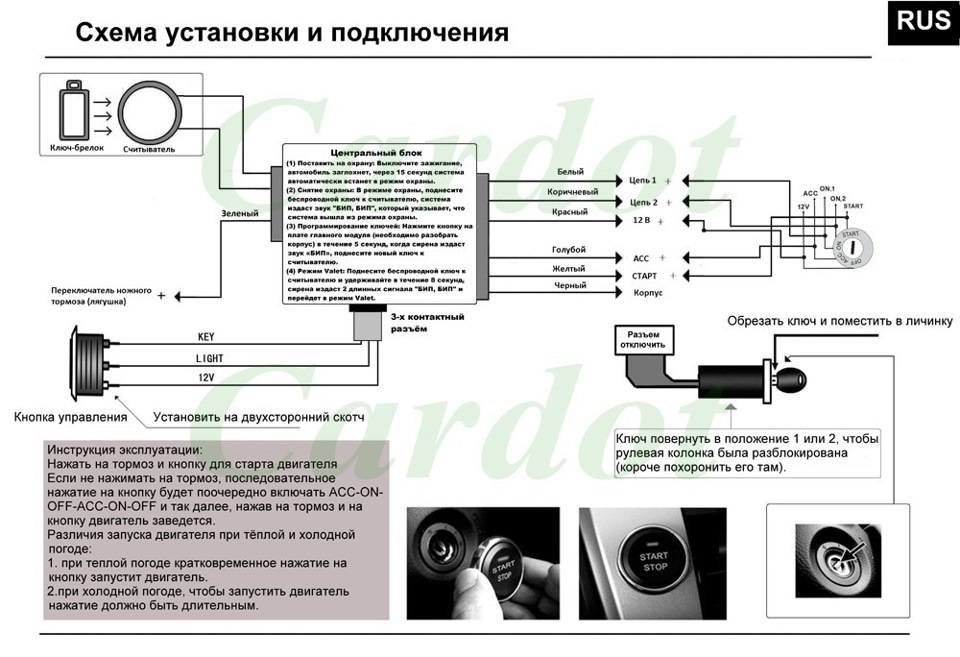

Схема подключения, предусматривающая использование готового комплекта кнопки «старт/стоп»

Речь о цвете проводов зашла не случайно. Большинство автолюбителей предпочитают не возиться с подключением проводки к кнопке, а покупают сразу готовый комплект: механизм «старт/стоп» со всеми необходимыми проводами и схемой. Цвета изоляции в комплектах от разных производителей почти всегда имеют одинаковое значение, так что путаница практически исключена.

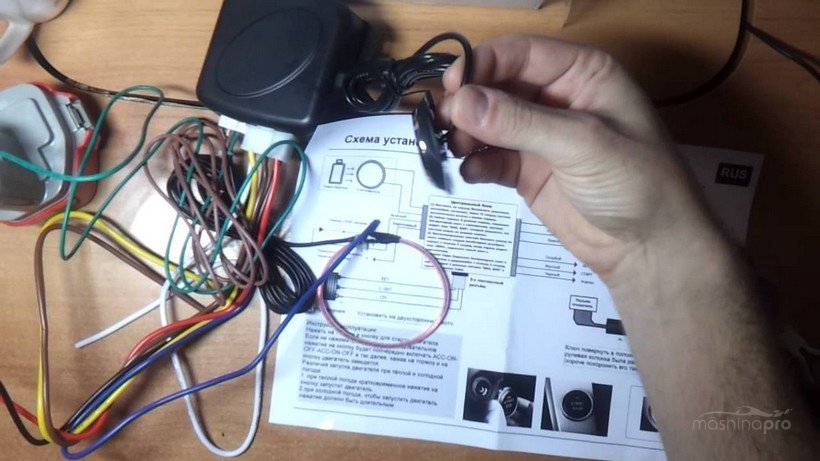

Кнопка «старт/стоп» в комплекте с проводкой

Способы установки

Никто существенно не ограничивает автовладельцев в возможности поставить на свою машину кнопку для пуска двигателя простым нажатием.

Потому все чаще можно встретить тех, кто хочет монтировать решение:

на 140 Мерседес;
Ниву;
Ладу Гранту;
Хендай Солярис;
на Приору;
автомобили Хонда;
Митсубиси АСХ;
Митсубиси Лансер;
Ауди 100 С4;
Тойота Ярис;
Киа Рио;
и даже ВАЗ 2114.

Здесь главное определиться с тем, действительно ли вам нужна это кнопка. Если да, тогда переходите к вопросу выбора самой системы.

Современные производители универсальных кнопок позволяют подобрать механизм для любой машины. При этом учтите, что схемы подключения есть разнообразные. Каждая из них отличается своими особенностями.

Но доминирует несколько самых популярных решений. Именно этим вариантам отдают предпочтение автовладельцы. Познакомлю вас с ними:

Автомобильный домкрат: виды и назначение. Какой лучше выбрать

Кнопка с ключом зажигания. Такая система не позволит завести машину, не используя ключ зажигания. Потому нужно повернуть сам ключ в замке, после чего выжать кнопку;
Без ключа. Чтобы запустить мотор, нужно просто выжать кнопку. Крайне удобная схема

Но тут важно правильно ее установить, иначе машину будет крайне легко угнать;
Короткое нажатие. Для запуска кнопку удерживают до 2 секунд. Стартер совершает обороты, и выключается, когда двигатель запущен;
Долгое нажатие

Позволяет удерживать клавишу столько, сколько требуется. Стартер не прекратит вращение до запуска мотора;
Схема, где зажигание активируется после того, как была нажата клавиша;
Схема, при которой активация зажигания происходит за 1 секунду раньше, нежели автомобильного стартера.

Стартер совершает обороты, и выключается, когда двигатель запущен;
Долгое нажатие. Позволяет удерживать клавишу столько, сколько требуется. Стартер не прекратит вращение до запуска мотора;
Схема, где зажигание активируется после того, как была нажата клавиша;
Схема, при которой активация зажигания происходит за 1 секунду раньше, нежели автомобильного стартера.

Также некоторые сочетают разные схемы, чтобы добиться нужного результата.

Обратитесь в хорошие мастерские. Одна только Москва готова предложить десятки адресов автосервисов, где предлагают подобные услуги. Цена окажется выше, зато результат гарантирован.

Электронный замок зажигания

Производитель: Новэлс — Россия

Установка: зависит от комплектации и автомобиля. Электронный замок зажигания (ЭЗЗ) — полноценная замена механического стандартного замка зажигания 12-вольтового автомобиля.

Электронный замок зажигания поставляется в следующих комплектациях:

EZZLite– поставляется без кнопки «Engine Start Stop». Если уже есть кнопка, или планируется производить запуск двигателя штатной или скрытой кнопкой — самый подходящий вариант комплектации. Имеется возможность произвести блокировку от несанкционированного запуска двигателя, подключив модуль замка к имеющейся автосигнализации, либо посредством секретного тумблера.
EZZBase– двигатель запускается нажатием входящей в комплект кнопки. Имеется возможность произвести блокировку от несанкционированного запуска двигателя, подключив модуль замка к уже имеющейся автосигнализации, либо посредством установки секретного тумблера. Может впоследствии доукомплектовываться считывателем электронных ключей.
EZZDallas – авторизация владельца производится с помощью электронного ключа-таблетки, бконтактным способом. Для авторизации необходимо приложить таблетку к считывателю. Постановка в охрану происходит автоматически, через 3 сек. после выключения режима АСС.

Стоимость оборудования:

кнопкиstart—stop (Китай) — (блок+кнопка) =2500 руб. Китай
EZZLite (Россия)— Базовый лайт (в комплекте нет кнопки) =2750 руб
EZZBase (Россия)— Базовый — (блок+кнопка) =3650 руб.
EZZDallas (Россия) — Базовый+даллас =4050 руб.
EZZPremium (Россия)— Базовый+E-marin =5300 руб.

Варианты реализации системы

Есть два варианта сборки и установки системы старт-стоп.

Первый способ – максимально экономичный. Для его сборки потребуется сама кнопка без фиксации, два четырехконтактных реле с колодками, одно шестиконтактное реле задних противотуманных фонарей, два диода и дополнительные провода с клеммами. Схема сборки представлена на рисунке

Установка и сборка проблем не вызывает, важно лишь при подключении использовать достаточно толстые провода, такие же, как и те, которые подходят к замку.Но эта схема самая простая, без защиты и блокировок. К тому же с такой схемой завести машину сможет любой, проникший внутрь.

Следующий вариант – более сложный

Здесь используются четыре реле и добавлен концевой выключатель, который блокирует систему при включенном сцеплении. Такое дополнение сильно повышает безопасность от ложных срабатываний и случайных нажатий на кнопку пассажирами или другими посторонними лицами. Схема работы в обоих случаях достаточно проста: при первом длительном нажатии мотор заводится, при втором длительном – глохнет. Зажигание включается по-прежнему ключом.

Третий вариант – применение установочного комплекта. В него входят кнопка без фиксации, блок управления и все необходимые провода. Кнопка устанавливается вместо личинки замка зажигания и имеет такие же размеры. Его можно и оставить, чтобы сохранить блокировку руля ключом. Еще один вариант — оставить спиленный ключ в замке повернутым, чтобы он не блокировал руль.

Сама кнопка и управляющий блок подключается вместо замка и реализует все его функции. Схема подключения выполнена таким образом, чтобы в случае необходимости можно было вернуться к первоначальному, заводскому варианту.

Управление системой «старт-стоп» следующее:

Один клик – все выключено;
Второй клик – включение зажигания;
Третий клик – выключение зажигания;
удерживание кнопки в сочетании с нажатой педалью тормоза или сцепления – включение стартера и запуск двигателя.

При заведенном двигателе выключение зажигания осуществляется при помощи однократного нажатия с выжатой педалью сцепления или тормоза.

Это сделано для того, чтобы предотвратить ложные или случайные срабатывания. Если автомобиль оснащен автоматической коробкой передач, то блокировка с помощью педали тормоза – единственное (и самое верное!) решение.

Кроме того, на таких машинах и при переключении селектора АКПП потребуется нажать на тормоз. На автомобилях с ручной коробкой передач в качестве блокировки лучше использовать педаль сцепления, так как в ситуациях, когда двигатель вдруг заглохнет на ходу, для запуска надо будет нажимать на тормоз, а это может быть чревато.

Установка кнопки «Старт Стоп» вместо замка зажигания защитит авто от угона?

Некоторые водители считают, что установка кнопки Start / Stop делает машину уязвимой для угонщиков. Это не так: устанавливать ее можно, и это безопасно. Почти все современные автомобили имеют бесконтактные ключи-брелоки. Если предположить, что злоумышленник каким-то образом открыл дверь авто, но при этом он не использовал «родной» ключ, кнопка не даст запустить мотор. Защитить машину от профессиональных угонщиков это, скорее всего, не поможет, ведь они используют ретрансляторы для радиоперехвата сигнала от пульта управления авто. Одно из подобных устройств называется «Волна», его можно купить в интернете.

Но от угона можно защититься. Не стоит хранить ключ-брелок рядом с окнами и входными дверьми, чтобы у преступников не было возможности перехватить исходящий сигнал. Старайтесь держать его в толстостенной коробке или в пакете Фарадея. Можно завернуть в фольгу.

Наличие клавиши Start / Stop — прежде всего комфорт и сокращение временных затрат на запуск мотора

Это очень важно, ведь мы постоянно спешим. Чтобы установить кнопку по простой схеме, глубоких познаний в электротехнике не потребуется

Самое главное здесь — не перепутать местами провода. При наличии кнопки процесс запуска двигателя становится комфортным. Отпадает необходимость вставлять ключ в замок (что в темноте делать очень неудобно). Также сам замок иногда клинит.

Кнопкой особенно удобно заводить мотор при спешке. Новички, еще не выработавшие навыки «слепого» управления, начинают нервничать и производить лишние действия. Это может привести к тому, что на зеленый сигнал светофора машина не тронется с места.

Как сделать такой запуск возможным

Для примера ниже рассматриваются несколько вариантов реализации подобной идеи. Стоит учесть, что затевая такую модернизацию, необходимо разбираться и понимать, что и как делать, ведь все манипуляции вы производите на свой страх и риск. В том случае, если в процессе работы возникают сомнения в правильности действий, следует обратиться за советом к специалисту (автоэлектрику).

Схема запуска двигателя с кнопки с применением ключа

Существует значительное количество отличающихся вариантов исполнения такого подхода. Например, приведенная ниже схема. А ниже схема подключения реле к замку зажигания Работает всё предельно просто. Вставляется ключ в замок и поворачивается. Затем нажимается кнопка и удерживается, пока не заработает мотор. Для выключения всей системы достаточно повернуть ключ в исходное положение. При таком варианте сохраняются все функции замка зажигания и иммобилайзера.

Установка кнопки запуска двигателя без ключа зажигания

Это более сложный вариант, позволяющий завести мотор с помощью кнопки, при таком подходе используется, например, РЗПТФ (реле задних противотуманных фонарей). Его включение показано на схеме, приведенной на рисунке: Дополнительным преимуществом окажется подключение питания к сигнализации. В этом случае алгоритм работы будет следующим:

снимается машина с сигнализации, на контакт 1 РЗПТФ приходит питание, зажигается подсветка;
нажимается и удерживается кнопка – включаются реле зажигания и стартера, начинает крутиться стартер;
кнопка удерживается, пока не заведется мотор, затем она отпускается, реле стартера отключается, мотор продолжает работать;
повторное нажатие приводит к остановке двигателя;
после установки автомобиля на сигнализацию гаснет подсветка.

Это один из возможных способов реализации подобной системы запуска. В процессе такого пуска могут быть использованы и другие элементы. Например, двигатель будет заводиться при нажатии на сцепление или тормоз, все будет определяться заданным алгоритмом запуска.

Реализация идеи завести мотор при помощи кнопки вместо ключа, возможна на любом автомобиле. При этом может быть использован совершенно произвольный, только ваш алгоритм действия. Решение о том, каким образом будет заводиться двигатель – кнопкой или ключом зажигания – дело личного выбора, и мастерства человека, который возьмется за доработку системы зажигания. » alt=»»>

Ну вот и все, наконец подключил «волшебную кнопочку».Писать много не буду, работает и ладно как всегда пару фоток.

…радуйтесь вместе со мной !

пояснения по установке.

Тонкие провода малого разъема:

Оранжевый — педаль тормоза/сцепления. Обязателен для подключения. Стартер будет работать только при наличии + на этом проводе.Фиолетовый – контроль запущенного двигателя. Обязателен для подключения. Подключается к проводу, на котором появляется, и не пропадает + после запуска двигателя. Например, к контакту D+ генератора. Допускается подключать его к проводу бензонасоса.Желтый — запрет старта. Допускается не подключать. При наличии (-) перед запуском двигателя- кнопка становится не активна. При появлении (-) при включенном зажигании- после выключения зажигания кнопка будет неактивна.Зеленый – паркинг/ручник. Допускается не подключать. При наличии (+) двигатель глохнет сразу, без паузы, по нажатию кнопки.

Синий — АСС. Это магнитола, прикуриватель и т.п.Коричневые – зажигание.Желтый — стартер.

Эту кнопку я заказывал ч Китая.Но, жителям России можно вот тут: a-pik.ru/catalog/moduli_start_engine

Фотографии «волшебной кнопочки» прилагаются.

ОЦЕНИВАЙТЕ, КОММЕНТИРУЙТЕ, НЕ ЛЕНИТЕСЬ!

Кнопка “старт-стоп” давно популярна в автоспорте. С ее помощью можно быстро завести заглохший двигатель, не теряя драгоценные секунды. Вместо того, чтобы нащупать и повернуть ключ зажигания, спортсмену достаточно нажать пальцем кнопку, находящуюся в легкодоступном месте.

Для городского вождения эти секунды не так важны. Но заводить машину, особенно в темноте, намного удобнее при помощи кнопки. Плюс, вместе с кнопкой на машину устанавливается иммобилайзер, который повышает степень защиты от угона. Поэтому кнопка “старт-стоп” на ВАЗ 2107 пользуется популярностью среди любителей практичного тюнинга.

Установка и подключение кнопки старт/стоп на автомобили Лада

Одна из особенностей дорогих автомобилей — наличие вместо привычного ключа зажигания кнопки старт/стоп двигателя. Опцию «Запуск двигателя кнопкой» АвтоВАЗ пока не предоставляет, но любой владелец автомобиля Лада может доработать конструкцию своими руками.

Далее представлено две схемы подключения кнопки старт/стоп:

Установка готового комплекта с кнопкой, блоком управления и проводами (цена около 35$), см. каталог Алиэкспресс;
Самостоятельное изготовление одной из самых популярных схем на основе автомобильных реле (стоимость около 6$).

В обоих случаях реализовать схему можно на любом автомобиле Лада (XRAY, Веста, Ларгус, Гранта, Калина, Приора или Нива 4х4), в том числе и иномарках. Кнопка устанавливается на место замка зажигания.

Замок зажигания можно:

убрать;
оставить. Кнопку старт/стоп подключить к разъему замка зажигания (позволяет в течение 10 минут вернуться к схеме запуска с ключом), а чтобы руль не блокировался оставить в нем отпиленный и повернутый ключ.

Установка кнопки старт/стоп двигателя (готовый комплект)

Самый простой вариант сделать запуск двигателя с кнопки — купить комплект, который в китайском магазине называется примерно так: «push start button start/stop car engine function working with car alarm system and remote central lock blue color back light». Судя из наименования товара, кнопка и блок управления могут быть подключены к сигнализации.

Наиболее популярным среди автолюбителей считается схема, когда запуск двигателя кнопкой происходит при нажатой педали тормоза. Все нажатия короткие, то есть удерживать для работы стартера не нужно. Именно такой алгоритм работы мы и получаем:

Одно нажатие — режим ACC;
второе нажатие — зажигание включено;
третье нажатие — зажигание выключено;
Чтобы завести двигатель нужно нажать педаль тормоза и нажать кратковременно кнопку старт/стоп (если плохо заводится, можно зажать и держать кнопку, тогда стартер будет работать).

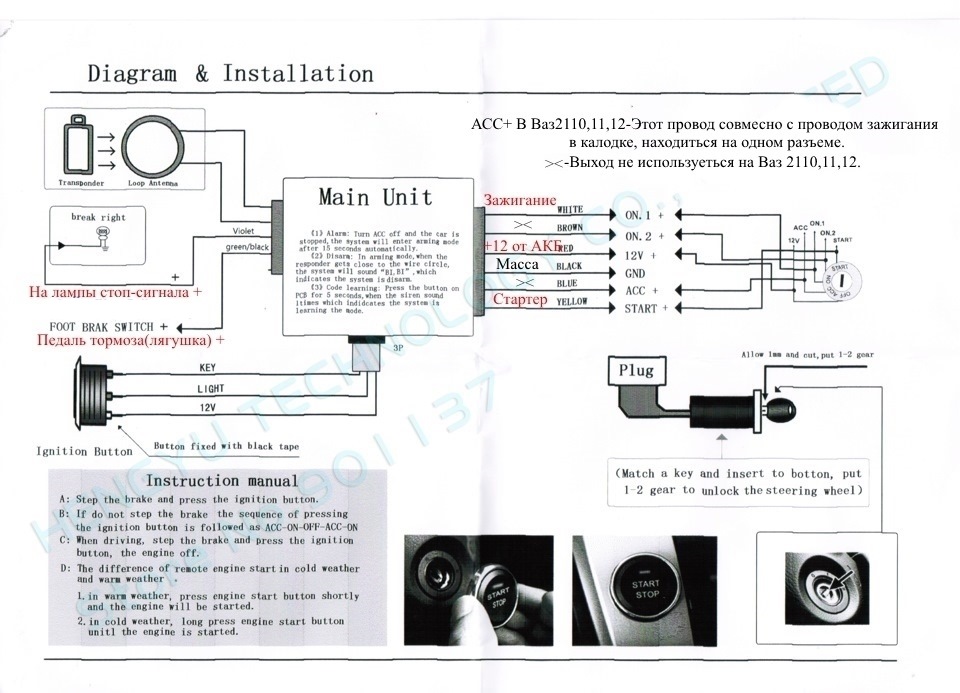

Универсальная схема подключения кнопки старт/стоп из комплекта:

Теперь в кармане можно носить только брелок от сигнализации.

Схема установки кнопки старт/стоп (минимальные затраты)

Алгоритм работы:

Первое нажатие кнопки	Включение зажигания	Запуск двигателя
Второе нажатие кнопки	Выключение зажигания	Остановка двигателя
Нажатие кнопки при запущенном ДВС	Остановка двигателя

Потребуется:

Кнопка старт/стоп без фиксации (продается отдельно на китайском рынке за 5$);
4-х контактное реле с нормально открытым контактом (3 шт);
5-ти контактное реле с нормально закрытым контактом (1 шт);
Реле задних противотуманных фар (ЗПТФ), каталожный номер 2114-3747 (23.3777);
Провода и клеммы.

Описание подключений к реле ЗПТФ (цвета проводов указаны для ВАЗ 21214 (Нива)):

Рабочий контакт реле (+) — подключаем +12В от АКБ (коричневый цвет в колодке замка зажигания).
Разрешающий сигнал (+) — тоже +12В от АКБ, т.к. стоит перемычка между 1 и 2 контактами.
Общий (-) — масса.
Рабочий контакт реле (нагрузка) — подключен +12В при включении зажигания (голубой провод в колодке замка зажигания).
Управляющий сигнал (-) — подключаем кнопку старт/стоп.
Разрешающий сигнал (+) — пусто.

Общая схема подключения кнопки старт/стоп:

Всего в машине будет три точки подключения:

Колодка замка зажигания (контакт 15 — +12В после зажигания, контакт 30 — +12В от АКБ);
К концевику педали тормоза;
К проводу управления (блокировка) стартером, чтобы стартер не работал после запуска двигателя. Найти подходящий контакт можно в моторном отсеке (для Нивы — это черно-красный провод), либо подключится к лампе давления масла или лампе аккумулятора.

В случае использования сигнализации, в схему можно добавить еще одно 5-ти контактное реле, которое будет блокировать кнопку при постановке машины на охрану:

А как считаете вы, нужно ли отказываться от привычного замка зажигания с ключом в пользу кнопки? Какой вариант такого тюнинга вам больше подходит? Напомним, в статье представлено только две схемы подключения, на самом деле их на много больше. Кстати, а вы знаете, как на Гранте сделать автоматическое открытие багажника?

Фото: бортовой журнал Cashok73 и ivan620

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Как подключить магнитолу, чтобы она работала без зажигания
Проверка и замена замка зажигания на Lada Vesta и XRAY
Замена замка зажигания на Лада Приора, Калина и Гранта

Установка кнопки «Старт Стоп» вместо замка зажигания защитит авто от угона?

Некоторые водители считают, что
установка кнопки Start / Stop делает машину уязвимой для угонщиков. Это не так: устанавливать ее
можно, и это безопасно. Почти все современные автомобили имеют бесконтактные
ключи-брелоки. Если предположить, что злоумышленник каким-то образом открыл
дверь авто, но при этом он не использовал «родной» ключ, кнопка не
даст запустить мотор. Защитить машину от профессиональных угонщиков это, скорее
всего, не поможет, ведь они используют ретрансляторы для радиоперехвата сигнала
от пульта управления авто. Одно из подобных устройств называется
«Волна», его можно купить в интернете.

Но от угона можно защититься. Не стоит
хранить ключ-брелок рядом с окнами и входными дверьми, чтобы у преступников не
было возможности перехватить исходящий сигнал. Старайтесь держать его в
толстостенной коробке или в пакете Фарадея. Можно завернуть в фольгу.

Проведите тест. Подойдите с закрытым таким образом
ключом к вашему автомобилю. Если двери не разблокируются, значит, защите можно
доверять.

Наличие клавиши Start / Stop — прежде всего комфорт и сокращение
временных затрат на запуск мотора

Это очень важно, ведь мы постоянно спешим.
Чтобы установить кнопку по простой схеме, глубоких познаний в электротехнике не
потребуется. Самое главное здесь — не перепутать местами провода

При наличии
кнопки процесс запуска двигателя становится комфортным. Отпадает необходимость
вставлять ключ в замок (что в темноте делать очень неудобно). Также сам замок
иногда клинит.

Кнопкой особенно удобно заводить мотор при
спешке. Новички, еще не выработавшие навыки «слепого» управления,
начинают нервничать и производить лишние действия. Это может привести к тому,
что на зеленый сигнал светофора машина не тронется с места.

Способы установки

Потому все чаще можно встретить тех, кто хочет монтировать решение:

на 140 Мерседес;
Ниву;
Ладу Гранту;
Хендай Солярис;
на Приору;
автомобили Хонда;
Митсубиси АСХ;
Митсубиси Лансер;
Ауди 100 С4;
Тойота Ярис;
Киа Рио;
и даже ВАЗ 2114.

Но тут важно правильно ее установить, иначе машину будет крайне легко угнать;
Короткое нажатие. Для запуска кнопку удерживают до 2 секунд

Также некоторые сочетают разные схемы, чтобы добиться нужного результата.

Последовательность операций при установке «старт/стоп» на замок зажигания

Чтобы правильно вмонтировать устройство в систему, необходимо соблюдать приведённую ниже последовательность действий:

Вначале извлекается личинка замка зажигания, за ней следует сам замок.
Личинка замка зажигания извлечена из гнезда
Провода, находящиеся в замке, аккуратно обрезаются.
Жгут обрезанных проводов из замка зажигания
Проводка, идущая к блоку зажигания, изолируется с помощью изоленты, после чего к ним подключается кнопка из комплекта в соответствии с выбранной ранее схемой.
Провода на блоке зажигания тщательно обматываются изолентой
После подключения клавиша монтируется на приборной панели или в любом другом удобном для водителя месте.
Кнопка «старт/стоп», смонтированная на приборной панели автомобиля

Преимущества и недостатки

Изначально кажется, что кнопка имеет ряд преимуществ. Ведь водителю достаточно нажать на нее, и машина заведется. Проворачивать ключ нет необходимости.

Но не спешите с выводами. Также не торопитесь на Алиэкспресс за новой кнопкой. Пусть цена таких девайсов незначительная, сначала советую изучить сильные и слабые стороны такого шага. Начнем с преимуществ, к которым относятся такие моменты:

Нет надобности в применении ключа всякий раз, когда требуется запустить автомобильный двигатель;
Схема запуска с кнопки предельно простая;
Установка возможна на множество автомобилей;
Повышается уровень комфорта;
Старт-Стоп можно довольно эффективно связать с сигнализацией и иммобилайзером ;
Цена кнопки низкая;
Многие водители могут своими руками поставить систему, опираясь на инструкции и видео уроки;
Работа занимает не более нескольких часов.

Все выглядит очень радужно и перспективно. Но не торопитесь. Здесь есть свои подводные камни.

Водителю придется для запуска выжимать тормоз. Не самая привычная схема, к которой придется привыкнуть. Также возникают сложности в установке сигнализации с системой автозапуска, где стоит кнопка пуска мотора.

Лучше заранее подумайте о монтаже Старт-Стоп. Если это сделать до установки сигнализации, то поставить охранную систему окажется довольно дорого.

Стандартный комплект поставки

Кнопку сначала хотел установить вместо прикуривателя, но она оказалась больше чем я думал. Этот способ требует наличие ключа для запуска. Во-вторых, у многих современных автомобилей метка штатного иммобилайзера находится именно в ключе, поэтому завести двигатель можно только имея его в непосредственной близости от считывающего устройства. Для чего вообще переделывать запуск двигателя от ключа на кнопку?

А чтобы завести двигатель педаль должна быть нажата.

Другими словами, эти контакты штатно соединяются после поворота ключа в замке.

Один из них придётся отдать установщикам сигнализации, чтобы они его разобрали, вынули микросхему и поставили её в машину.

Расположение блока Подключил провода к системе, согласно схеме. Диод подойдёт любой.

Также включаются 2 реле К1 и К2, которые встают на самоблокировку за счет реле К1. Этот вариант менее безопасен — машина становится более легкой добычей для злоумышленников.
Установка кнопки START STOP на BMW

Достоинства и недостатки

Любой тюнинг автомобиля имеет как плюсы, так и минусы. Из достоинств управления запуском/остановки двигателя с помощью кнопки «Старт/Стоп» можно отметить только некоторое увеличение комфорта и минимальную экономию времени. А вот и недостатки (куда же без них):

Ключ придется все-равно носить с собой. Во-первых, он может понадобиться для того, чтобы попросту открыть автомобиль, если аккумулятор разрядился, и электромагнитные активаторы дверей не срабатывают (особенно это актуально при значительных минусовых температурах). Во-вторых, у многих современных автомобилей метка штатного иммобилайзера находится именно в ключе, поэтому завести двигатель можно только имея его в непосредственной близости от считывающего устройства.
Усложняется установка предпусковых устройств подогрева и систем сигнализации (из-за изменения штатной электрической схемы автомобиля).

Решил сделать эту запись, так как многие сейчас переходят на систему Start Stop.

И так как же поставить ее самостоятельно на Ваз 2110,11,12.

Для начало необходимо ее заказать для этого нам в помощь aliexpress: Ссылка:Start-Stop

Когда кнопка у нас в руках, мы видим инструкцию для ее установки которая есть в комплекте.

По ней сказано как подключить нашу кнопку.

От нашего разъема на замок зажигания, нам нужны калодки:1)+12В на стартер (контакт 50);Стартер2)+12В после включения зажигания (контакт 15);Зажигание3)приходит +12В от АКБ (контакт 30);+12 Вольт

Масса(минус) на замок зажигания приходит с концевика дверей- для подсветки личинки замка зажигания. Так что массу(минус) берем не от замка, а с любого ближайшего болта на корпусе авто.

Подробная схема замка зажигания : У меня в БЖ

Подключение педали тормоза можно производить не на самой лягушки.А найти колодки в монтажном блоке.

Разъем монтажного блока Ш4( контакты-16,15)Контакт 16- после нажатия на педаль тормоза +12.Контакт 15- уходящие +12 вольт на лампы Стоп-сигнала после контрольного реле.

Колодки в Монтажном Блоке Ваз 2110,11,12:
