Не держит игла в карбюраторе что делать?

Как осуществляется регулировка карбюратора

По мнению большинства автовладельцев, Солекс 21073 является достаточно надёжной моделью карбюратора, но рекомендуется дважды в год выполнять процедуру тонкой настройки, чтобы оптимизировать расход бензина и улучшить работу силового агрегата.

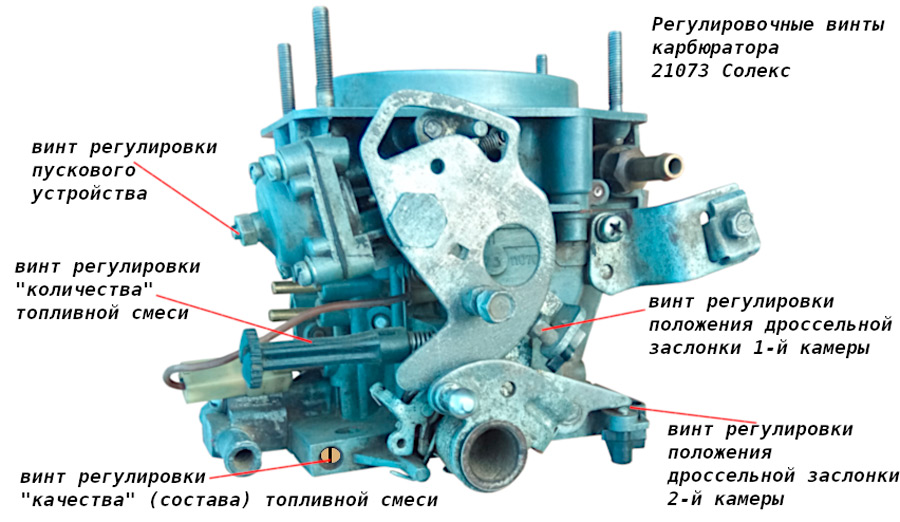

В состав настроечных работ включается регулировка качества ТВС, количества оборотов ХХ и уровня бензина в ПлК.

В случае проведения работ на карбюраторе, связанных с его калибровкой или устранением неполадок, крайне рекомендуется выполнить его очистку от загрязнений при снятом воздушном фильтре.

Перед началом работ по регулировке карбюратора Солекс 21073 нужно выставить рычаг КПП в нейтральное положение, завести мотор на 3-5 минут, чтобы бензонасос успел накачать топлива в камеру. Затем нужно выключить зажигание и отсоединить топливный шланг, подставив под него ёмкость, дабы исключить выливание оставшегося в топливопроводе бензина.

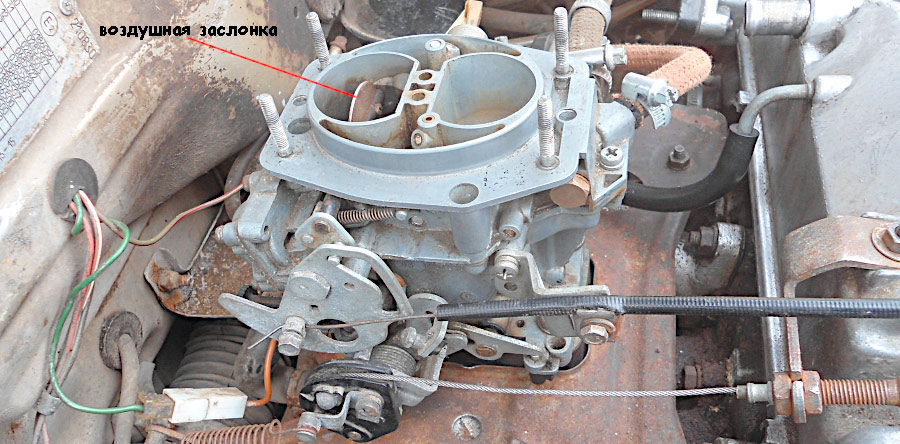

Затем нужно отсоединить тросик, управляющий воздушной заслонкой, и открутить винты, которыми верхняя часть крепится к корпусу. Во время снятия крышки проследите, чтобы не задеть крепления поплавком и не повредить прокладку.

Когда крышка снята, можно приступать к регулировке поплавка Солекс 21073. Сначала замеряем уровень штангенциркулем, оснащённого глубиномером (можно воспользоваться и металлической линейкой). От верхней кромки камеры до жидкости должно быть 2,4-2,5 см. Если это расстояние больше или меньше, необходимо выполнить корректировку уровня, подогнув язычок поплавка куда нужно. Затем выполнить все операции в обратном порядке, снова запустить мотор, наполнить бензином камеру и произвести повторную проверку уровня горючего в ПК.

Регулировка ХХ Солекса выполняется на прогретом силовом агрегате. Разборка производится, как описано выше. Затем плоской отвёрткой необходимо до конца закрутить винт качества (против часовой стрелки, поскольку на нём присутствует левая резьба), после чего сделать ровно пять оборотов за часовой, и завести мотор.

Подсос следует убрать, при этом обороты будут минимальными, а силовой агрегат будет работать неустойчиво. Откручиваем винт качества ещё на полтора оборота, этого должно хватить для стабильного, без провалов, функционирования силового агрегата.

Настройка количества оборотов в отечественном карбюраторе Солекс 21073 до рекомендуемого значения производится винтом количества, это несложно.

Кроме регулировочных работ, может возникнуть необходимость в чистке карбюратора, если он, несмотря на все ваши усилия, продолжает неустойчиво работать на ХХ, или при резком увеличении расхода топлива и прочих нештатных режимах работы мотора.

Выполнить эту операцию можно и без разборки карбюратора Солекс, с использованием специального аэрозоля-очистителя.

Алгоритм чистки:

• демонтируем воздушный фильтр, закрывающий доступ к карбюратору;
• откручиваем электромагнитный клапан;
• обрабатываем очистителем отверстия воздушных жиклёров ГДЗ, а также обе камеры карбюратора;
• впрыскиваем аэрозоль в отверстие ЭМК;
• распыляем очиститель на ту область нижней части, где расположены привод ДЗ первичной камеры, рычаг привода ВЗ;
• ждём 3-5 минут;
• запускаем мотор при вытянутой рукоятке подсоса;
• повышаем обороты мотора и снова впрыскиваем очиститель в камеры, в отверстия ЭМК и каналов дозирующих систем;
• желательно повторить эту процедуру несколько раз.

Итак, мы узнали, как отрегулировать карбюратор Солекс (вне зависимости от того, где он установлен, на «Ниве», «семёрке» или классике). Подобная настройка позволяет стабилизировать функционирование двигателя на всех режимах, включая холостой ход, а для выполнения регулировок требуется минимальный набор инструментов.

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

Дело в том, что именно во время работы на переходном режиме горючее поступает как из ускорительного насоса, так и от переходной системы. В результате топливно-воздушная смесь может получаться слишком обогащенной или, наоборот, обедненной, что не позволяет двигателю нормально работать и набрать обороты.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса

 Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко

Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры

Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Настройка второй камеры

Как правило, вторая камера карбюратора не регулируется, поскольку все недостатки заводских жиклеров компенсируются эконостатом. Дело в том, что при высоких оборотах, когда возникает разряжение в карбюраторе, через эконостат поставляется дополнительный бензин, что дает возможность обогатить смесь.

Регулировке может подвергнуться только носик ускорительного насоса, в случае если его струя не попадает между стенкой диффузора и дроссельной заслонкой.

Все вышеизложенные приемы настройки карбюратора являются основными в его регулировании, однако некоторые умельцы могут делать дополнительно засверливание каналов и дроссельных заслонок, запаивать эпульсионные трубки.

Всем привет! Задался вопросом как точно отрегулировать карбюратор, т.к. после последних событий, понял, что нужно поменять ремкомплект и прочистить и проверить все (до этого как обычно нехватка времени)

Материалы «нарыл» с нескольких сайтов… поехали

Порядок установки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс

— Ставим автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя

— Даем двигателю пять минут поработать на холостых оборотах

— Снимаем верхнюю часть (крышку) карбюратора

— Линейкой (а лучше штангельциркулем) замеряем расстояние от дна поплавковой камеры до уровня в ней топлива (Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется)

Требуемое значение уровня топлива в карбюраторах Солекс, указываемое на большинстве сайтов –24 +- 1 мм от верхнего края поплавковой камеры карбюратора.Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.

Регулировка положения поплавков

— Переворачиваем крышку карбюратора и ставим ее на ровную поверхность

— Замеряем расстояние от нижней части каждого из поплавков до картонной прокладки крышки

Замер можно провести круглым щупом, сверлом, отрезком проволоки нужного диаметра.

Оно должно составлять 1-2 мм, что позволит добиться названных выше –24 +- 1 мм. Если замеренное расстояние не соответствует требуемому, слегка подгибаем язычок на рычагах поплавков (тот, который касается шарика игольчатого клапана) или сами рычаги и проводим замер заново. На заводе для подобной установки поплавков используют специальный шаблон (фото ниже).

Проверяем правильность выставленного уровня топлива

Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.

Примечания и дополнения

— При проведении регулировки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс следует проверить правильность положения поплавков в поплавковой камере. Для этого на снятой, перевернутой и установленной горизонтально крышке карбюратора добиваемся параллельности поплавков относительно оттиска на картонной прокладке крышки. Так мы предотвратим задевание поплавков за стенки поплавковой камеры.

— Помимо этого стоит выставить величину свободного хода поплавков. На перевернутой крышке замеряем линейкой или штангенциркулем расстояние от картонной прокладки до нижнего угла каждого из поплавков.

Поднимаем поплавки максимально вверх и замеряем опять расстояние от нижнего угла поплавков до картонной прокладки. Должно прибавиться 15 мм. Это и есть свободный ход поплавков.Если он не соответствует требуемому, добиваемся искомой величины подгибанием заднего язычка на рычагах поплавков.

P/S/ Также в интернете отыскал субъективно правильную таблицу по подбору жиклеров (относительно справедлива, но не факт) Книга по обслуживанию Солекса на моем хранилище яндекс Она здесьПодводя итоги настройки карба, до продажи авто установил, что с 1.3 расход по трассе был 5.5 л, с 1.5 около 6 скорость 90 кмчас кпп 4-ка

Переднеприводные автомобили ВАЗ 2108-09-099 долгое время комплектовались карбюраторными двигателями, и лишь ближе к началу 2000-х годов на вазовских машинах стала устанавливаться инжекторная топливная система.

В этой статье будет рассмотрен карбюратор Солекс 21083: устройство, регулировка, настройка узла, его особенности, а также основные неисправности.

Этапы выполнения

Для начала, необходимо выполнить корректировку холостого хода. Это действие лучше передать профессионалу. Но если владелец автомобиля не сомневается в своих способностях и хочет выполнить ее без посторонней помощи, то ему непременно потребуется наличие анализатора газа с мультиметра.

В данном видео, вам расскажут. что такое карбюратор, а так же, как сделать правильно регулировку карбюратора ВАЗ 2107. Смотрим!

Регулировку холостого хода карбюратора ВАЗ разных моделей проводят в двигателе, когда он прогрет. При таком режиме мотор должен работать в пределах от 820 до 900 оборотов за минуту. При этом непременно ранее надо сделать регулировку угла опережения зажигания. Сначала подключают приборы. При этом мультиметр подсоединяют в режим демонстрации частот при работающем двигателе.

С помощью одного щупа его подключают к массе, а второго — к первичной обмотке, расположенной на катушке зажигания. Далее включают газовый анализатор, заранее вставив в трубу выхлопа автомобиля его датчик.Регулировка холостого хода карбюратора ВАЗ 2107

Во время вращения винта и образования смеси происходит сам процесс регулировки, вернее корректировка концентрации оксида углерода в газе выхлопа, во время которой меняется и количество оборотов двигателя. Операцию повторяют до того момента, пока не выставятся требуемые изначально параметры.

Иногда, когда проводят регулировку карбюратора «Озон», ВАЗ 2107 к примеру, создают положение, когда даже после пары заходов итог однозначно не станет соответствовать тому, что надо

В этом варианте требуется обращать внимание на специальные втулки из пластмассы, которые спрессованы на винтах регулировки. Это относится лишь к новым карбюраторам

Например, винт регулировки качественных показателей смеси горючего производители ограничивают для вращения по максимуму до 50 градусов, а числа – до 90. Такие параметры предусматривают для того, чтобы в продолжение всего периода гарантии автомобиля регулировки, сделанные на заводе, по случайности не сбились.

Две втулки убирают и начинают корректировать по новой. Когда все выполнено правильно, то после резко сделанного нажатия на педаль газа, а потом ее резкого отпускания двигатель достаточно четко набирает обороты. А после того, как их убавить, он не глохнет.

Основы дозировки горючей смеси

Ситуация, когда переливает карбюратор ВАЗа, случается особенно часто. Прежде чем разбирать причины, необходимо немного узнать о принципах приготовления топливной смеси.

Нормальной считается смесь, когда на одну часть топлива приходится 14,7 части воздуха. Все остальные соотношения – это следствие неправильно настроенного карбюратора. Если соотношение будет от 7 к 1 до 12 к 1, то можно говорить о переливе. В таком случае возникают трудности с запуском двигателя. Нужно помнить, что чересчур богатая смесь, как и слишком бедная, может быть опасной для мотора. Она медленнее горит, а значит, существует риск прогара клапанов. Но температура горения низкая.

Измерение методом сообщающихся сосудов

7. Суть метода — в подсоединении к карбюратору прозрачной трубки. Если нет прозрачной пластиковой трубки, можно взять обычную резиновую и вставить в нее стеклянную. В трубке, сообщающейся с поплавковой камерой, установится тот же уровень топлива.

8. Подсоедините трубку к поплавковой камере ниже уровня топлива. Чаще всего вместо главного топливного жиклера ввертывают винт. Запустите .двигатель на некоторое время, затем либо остановите его, либо оставьте работать на холостом ходу (что об этом говорит руководство по эксплуатации?). Поплавковую камеру можно наполнить и несколько раз провернув коленчатый вал стартером. Измерьте расстояние между краем поплавковой камеры (без прокладки) и топливом в трубке. 9. Не стоит наполнять поплавковую камеру рычагом ручной подкачки топливного насоса. Повышенное давление нагнетания вызовет подъем уровня топлива.

Неполадки, возникающие при настройке холостого хода

При правильном стечении обстоятельств двигатель должен уменьшать количество оборотов, а в конце и вовсе заглохнуть. Но если винт количества не вызывает у двигателя никакой отдачи, то это прямиком указывает на наличие проблемы. А заключается она в чрезмерном поступлении топлива в канал холостого хода, что не позволяет винту качества его перегородить.

Факторы, вызвавшие проблему:

1. Установленный жиклёр холостого хода обладает бо́льшим размером, нежели необходимо.
2. Заглушка недостаточно хорошо завинчена или электромагнитный клапан плохо закреплён, что и вызывает подсос бензина мимо отверстия для дозировки топлива.
3. Деформирован сам жиклёр или место под него.

Чтобы найти неполадку, нужно отсоединить от клапана провод во время работы двигателя и посмотреть на результат. Если мотор заглох, то реальная проблема кроется в неправильно подобранном размере жиклёра. При работающем же двигателе недочёт заключён в обходе топливом системы холостого хода.

Чтобы преодолеть эти трудности, избавляемся от клапана с заглушкой и смотрим на состояние жиклёра, а также место, где он должен сидеть, для нахождения различных локальных искажений.

Крышка карбюратора подлежит замене, если удалось обнаружить места деформации в районе посадочного места. В случае если повреждения не удалось обнаружить, жиклёр помещается на клапан, а уплотнительное кольцо покрывается маслом.

После этого жиклёр завинчивается ключом без применения силы.

Настройка жиклёров

Жиклёры разрешается настраивать только с учётом того, как они должны работать. При ином раскладе действия не принесут желаемого результата. Жиклёр двигателя требуется для успешного прохождения воздушного потока через отверстие диффузора. Большой объём силового агрегата приведёт к успешному засасыванию воздуха мотором. В карбюраторах, которые рассчитаны под большой объём моторов, принято устанавливать небольшие жиклёры. Соответствие всех устанавливаемых жиклёров — обязательное требование. Правильно установленные жиклёры гарантируют успешную работу мотора ВАЗ-2108 Солекс.

Советы и рекомендации

При выполнении регулировочных операций важно соблюдать ряд правил:

• выполнять настройку только после достижения двигателем рабочей температуры;
• вращать регулировочные элементы плавно, наблюдая за работой двигателя;
• убедиться в отсутствии мусора внутри топливной камеры и чистоте жиклеров.

До начала работы по настройке карбюратора необходимо изучить инструкцию по эксплуатации и четко определить места расположения винтов качества и холостого хода. Если у вас скутер 150 кубов, настройка карбюратора выполняется аналогичным образом. Ведь процесс регулирования топливной системы одинаковый для двигателей различных мощностей.

Карбюратор который мы сегодня будем рассматривать устанавливается на большинство китайских двухтактных скутеров с цепной трансмиссией, которые в народе принято именовать как: «цепной китаец». Данный карбюратор имеет очень простое устройство, привод обогатителя здесь приводится механическим способом, то есть попросту в ручную, это конечно не совсем удобно, но с другой стороны и сложного ничего нет — нажал курок и заводи.

Откручиваем верхнею крышку заслонки и вынимаем все содержимое.

Игла в заслонке фиксируется специальной скобой, вынимаем скобу и достаем иглу.

Как вам видно на фото, на игле есть регулировочные канавки передвигая по которым стопорную шайбу вы можете регулировать качество рабочей смеси в некоторых пределах. Для обогащения смеси иглу поднимаем, для обеднения смеси иглу опускаем. Как видите ничего сложного в этом нет.

Данной регулировкой к сожалению можно корректировать состав смеси только в определенном положении иглы в карбюраторе, так как главная дозирующая система включается в работу только после поднятия заслонки на 1/4 своего хода и выключается после подъема заслонки более чем на 3/4 своего хода. При полном поднятии дроссельной заслонки на качество приготовления смеси влияние оказывает только главный топливный жиклер и частично система холостого хода (на этой модели карбюратора).

В данной модели карбюратора установлен механический пусковой обогатитель, здесь он представлен в качестве отдельного модуля.

Пусковой обогатитель это по сути тот же самый карбюратор, который включается в момент холодного пуска двигателя когда нужна богатая смесь, включение — выключение обогатителя может быть ручное как на данном карбюраторе или полностью автоматическое как вот здесь.

Снимаем крышку обогатителя и вынимаем все элементы наружу.

Для обеспечения работы обогатителя в карбюраторе есть два канала и жиклер с топливной трубкой.

Жиклер пускового обогатителя.

Воздушный канал пускового обогатителя.

Эмульсионный канал пускового обогатителя.

Продолжаем дальнейшее изучение устройства карбюратора с поплавкового механизма.

Чтобы снять поплавковый механизм надо вынуть ось.

Если вас по каким либо причинам не устраивает работа карбюратора — попробуйте отрегулировать уровень топлива в поплавковой камере с помощью язычка который можно в разумных пределах немного подгибать.

Главная дозирующая система.

Главная дозирующая система обеспечивает работу двигателя в среднем диапазоне оборотов и состоит из распылителя (эмульсионной трубки), жиклера, иглы, также для обеспечения ее работы в карбюраторе есть специальный воздушный канал в который дополнительно интегрирован воздушный жиклер.

Чтобы извлечь распылитель надо открутить топливный жиклер и вынуть (осторожно) уплотнительное кольцо

Топливные жиклеры на китайских карбюраторах к сожалению не имеют маркировки что усложняет поиск их аналогов.

Уплотнительное кольцо находится внутри извлекать которое очень удобно большой швейной иглой.

После того как вы извлекли кольцо — можно вынуть распылитель для этого палочкой или карандашом со стороны заслонки просто выдавите его.

Воздушный канал главной дозирующей системы в который дополнительно интегрирован воздушный жиклер (к сожалению на фото жиклера не видно).

Система холостого хода.

Состоит из, распылителя, винта регулировки подачи воздуха в воздушный канал системы холостого хода, винта регулировки количества оборотов холостого хода, также для обеспечения работы системы холостого хода в карбюраторе есть два канала — воздушный и эмульсионный.

Винт регулировки подачи воздуха в канал системы холостого хода (винт качества).

Винт регулировки количества оборотов холостого хода.

Для сборки карбюратора производим те же самые действия только в обратном порядке

Как настроить карбюратор «Солекс»

Ее можно делать, не снимая устройство с машины. Однако в некоторых случаях для настройки некоторых параметров это делать приходится. Оба варианта рассматриваются дальше. Как отрегулировать карбюратор прямо на автомобиле?

Выставление уровней в поплавковых камерах

Перед регулировкой запустите двигатель и прогрейте его в течение 10 минут, после чего выключите зажигание. Следующие действия:

• отсоедините топливный шланг от устройства;
• открутите 5 винтов, крепящих крышку карбюратора;
• отсоедините тросик управления воздушной заслонкой;
• ровно и медленно поднимайте вверх крышку, чтобы не деформировать поплавки;
• штангенциркулем измерьте расстояние от плоскости крышки до поверхности топлива – должно быть 23-25 мм;
• при неверном значении подогните язычок поплавка в каждой из камер в нужную сторону;
• заодно проведите очистку камер от грязи;
• поставьте крышку на место, далее нужна установка демонтированных элементов.

Регулировка иглы

Положите крышку «Солекса» на горизонтальную ровную поверхность. Теперь подгибанием металлических «лепестков» отрегулируйте ход иглы клапана, который должен быть равен 2 мм. Заодно проверьте герметичность топливного крана. Для этого возьмите резиновую грушу, вставьте ее в наконечник входного штуцера и сожмите, чтобы она деформировалась. Одновременно очень плотно закройте пальцем канал возвратного штуцера. При перевороте крышки груша станет нормальной формы, что говорит о том, что клапан открывается, т. е. работает.

Выставление холостого хода

Заведите машину и прогрейте мотор до рабочей температуры в 85-90 градусов, а затем заглушите. Далее:

• в нижней части «Солекса» найдите регулировочный винт качества смеси и вкрутите его до отказа (но не с чрезмерным усилием, чтобы не сорвать резьбу);
• «сдайте назад», открутив винт на 4-5 полных оборотов;
• пустите двигатель, вдавите ручку подсоса до упора;
• вращая винт количества, добейтесь устойчивой работы ДВС при минимальных оборотах (по тахометру это 700-1100 об/мин);
• вкручивайте обратно винт качества до тех пор, пока мотор не начнет пытаться заглохнуть, и выкрутите метиз на 1-1,5 оборота;
• подкрутите винт количества, добиваясь 900 об/мин – если мотор начинает работать нестабильно, снова чуть открутите винт качества.

Что делать если мотор не реагирует на вращение винтов

Довольно-таки нередкая ситуация: вы крутите винт качества или количества, а двигатель никак не меняет обороты. Причина этого явления – плохое поступление бензина в один из каналов холостого хода (ХХ). При этом метиз, отвечающий за качество смеси просто не успевает перекрывать подачу бензина. Это происходит из-за:

• неверного размера жиклеры: проверьте их диаметр и установите штатные изделия;
• посадочное место под эти детали разболтано;
• недостаточно прочно привернут электромагнитный клапан ХХ («бочонок» или цилиндр, к которому подходит электрический провод) или стоящая на его месте заглушка.

Как выставить переходный режим

Именно он «отвечает» за провалы педали акселераторе при резком на нее нажатии. Здесь главную роль играет отверстие, расположенное над дроссельной заслонкой (носик). После резкого надавливания на «газ» начинается подсос дополнительной порции бензина. Для того, чтобы провалов не было, необходимо тщательно подойти к выбору жиклера ХХ и носика, разбрызгивающего топливо. Алгоритм работы:

• заведите машину и вдавите ручку подсоса до конца;
• надавите плавно на педаль «газа»: если есть провалы, «виноват» жиклер, расположенный в первой камере, при нормальном наборе оборотов перейдите к следующему пункту;
• резко нажмите на акселератор: наличие провала необходимо подобрать носик (оптимальные размеры 40*40) и жиклер (39-40).

Для чего нужна ПК

Сам карб тоже представлял бы собой лишнюю деталь, если ПК не поддерживала уровень. В таком случае возникают переливы топлива, сложности с запуском двигателя и другие проблемы. Особенно зависит от высоты жидкости внутри ПК работа ДВС на ХХ и низких оборотах, а также на переходных режимах, когда включается в работу вторичная камера.

Степень горючего в ПК изначально рассчитывается производителем. Это обязательное условие на стадии разработки, имеющее цель исключить неконтролируемую подачу бензина в коллектор двигателя.

Настройка уровня топлива в карбе

Опять же, на таких системах желательно применять 2 клапана. Устанавливать их следует тоже по краям. Схема бигеминальных поплавковых камер бывает выполнена из двух половинок, чаще из бронзы. Соединяются они методом пайки. Чтобы исключить отрицательное воздействие моторных вибраций, используются клапанные демпферы.

Это пружина, оснащаемая стержнем или шариком. На некоторых моделях карбов поплавковый клапан располагается не сбоку, а на самом дне камеры. В этом случае имеется возможность более эффективно контролировать уровень после демонтажа верхушки карба.

Не редкость в карбюраторах и специальные окошечки, нашедшие место на стенках ПК. Они дают шанс контролировать количество топлива внутри ПК непосредственно при работающем агрегате.

Устройство и назначение поплавковой камеры карбюратора

Карбюратор представляет собой устройство, которое смешивает топливо с воздухом и подает его в строго заданной порции в камеру сгорания двигателя.

Основной частью карбюратора является поплавковая камера, которая постоянно наполняется бензином. Она в целом определяет принцип действия карбюратора. В среднем, объем стандартной поплавковой камеры может достигать 100 см3.

Поплавковая камера состоит из поплавка, который подвешен на оси, с рычагом. В верхней части камеры находится игольчатый клапан, посредством которого осуществляется подача топлива. Сама камера представляет собой полость, расположенную в нижней части карбюратора. Сбоку в ней имеется выходное отверстие, через которое бензин поступает в систему подачи.

При понижении уровня в камере, поплавок опускается вниз и своим рычагом отпускает игольчатый клапан, который открывается и пропускает бензин. В процессе его подачи, поплавковая камера наполняется, постепенно поднимая поплавок, на конце которого установлен рычаг. При достижении нормируемого уровня, рычаг поднимает иглу клапана и перекрывает его, таким образом, подача бензина в камеру прекращается. Данный цикл продолжается то тех пор, пока мотор не остановится.

Установка уровня поплавковой камеры

В первую очередь, необходимо обратить внимание на уровень топлива в поплавковой камере. Процедура регулировки следующая:

Процедура регулировки следующая:

Необходимо завести двигатель и аккуратно подавать газ, чтобы проверить эффективность работы карбюратора;
Снимаем воздушный фильтр с карбюратора и топливный шланг.
Отвинчиваем 5 болтов и снимаем крышку карбюратора. Обязательно вертикально, дабы не повредить его поплавки. Размещаем данную крышка на какой-либо ровной поверхности.
При снятии крышки карбюратора уровень топлива должен быть на отметке красных линий. Необходимо измерить глубину топлива. Этот показатель должен составлять около 29 мм. Процедуру следует проводить сразу после снятия крышки карбюратора, поскольку бензин имеет свойства испаряться.
Необходимо отрегулировать высоту поплавков. Измеряем расстояние от картонной прокладки крышки карбюратора до верхней части каждого поплавка.
Рекомендуемый показатель составляет 34 мм. При необходимости нужно подгибать рычаги и язычок поплавка.
Приступаем к регулировке полного хода поплавков. Допустимый подъем нижнего угла поплавка составляет 15 мм, а полный ход поплавка – 25 мм

Обратите внимание, чтобы кромки поплавков находились параллельно привалочной поверхности крышки.

Варианты доработки карбюратора Solex

Необходимость в подобном «тюнинге» может возникнуть, если вас не устраивает какая-либо штатная характеристика устройства. Например, чтобы добиться более устойчивой работы ДВС на холостом ходу стоит отказаться от механизма ЭПХХ (экономайзер принудительного холостого хода), поставив вместо него заглушку. Но тогда вырастет расход бензина на 7-8%. Доработка может производиться и когда осуществляется ремонт карбюратора Солекс.

Дроссельное распиливание

Имеется в виду сверление в заслонке отверстия диаметром 2 мм (на расстоянии примерно 5 мм от края). Что это даёт?

• повышение стабильности ХХ даже на минимальных оборотах, выставляемых при настройке;
• моментальное реагирование карбюратора на малейшие манипуляции с винтами качества и количества;
• комфортное, очень плавное трогание авто с места.

Здесь же попутно займитесь штатными винтами крепления дроссельной заслонки – они выступают над поверхностью: нужно просто спилить торчащие части.

Полировка диффузоров

Эта операция нужна для уменьшения аэродинамических потерь и увеличения скорости потока воздушно-топливной смеси. Для полировки рекомендуется применять пасту ГОИ или иные подобные средства. Обработать диффузоры необходимо до блеска – зеркального состояния.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Привод воздушной заслонки

Регулировка привода воздушной заслонки.

Порядок выполнения работ:

1. Снимает воздушный фильтр автомобиля.
2. Беремся за рукоятку воздушной заслонки и перемещая ее от себя, добиваемся чтобы она заняла вертикальное положение. При этом сама воздушная заслонка, тоже должна занять вертикальное положение.

Это интересно: Когда стоит переобувать своих железных «коней» на зимнюю резину?

Если этого не произошло, то проводим регулировки.

Удерживая втулку от проворачивания, для этого вам понадобится ключ на 7 мм, ослабляем винт, с помощью которого крепится тяга воздушной заслонки. При этом сама воздушная заслонка, под действием пружины, встанет в вертикальное положение.

После этого в обратном порядке затягиваем откручиваемый ранее винт.

При полностью втянутом положении рукоятки, воздушная заслонка должна закрыть входное отверстие горловины.

Устанавливаем воздушный фильтр на место в обратной последовательности.

Регулировка ускорительного насоса

Дозирующие системы ускорительного насоса

Основная задача ускорительного насоса – это подача ровной и мощной струи бензина через открытую дроссельную заслонку карбюратора (капание и вялая струя не допускается). Струя бензина должна попадать напрямую в коллектор, не касаясь стенок диффузора и дроссельной заслонки.

Стекание бензина по стеке диффузора или дроссельной заслонки не допускается, так как автомобиль при резком нажатии на газ будет сильно тупить и дергаться.

Устанавливать ускорительный насос с двумя носиками необходимо в разные камеры. Можно завести два носика в первичную камеру – это может повысит резвость автомобиля, но и также привести к чрезмерному «переливу».
