Удаление скрипов от заглушки подушки безопасности.
В автомобилях не оснащенных пассажирской подушкой безопасности не редко возникают шумы от заглушки не существующего элемента безопасности и элементом расположенных под ней. Работы должны быть комплексными. Для начала нам необходимо снять заглушку подушки безопасности. Используя для этого пластиковые лопатки для работы с салоном автомобиля, либо кредитную карту, поддеваем накладку с верхнего левого угла и тянем вверх. После снятия накладки наносим на места стыка пластиковых элементов Битопласт 5мм, либо Маделин.
Так же известным источником шумов может стать трос регулирующий забор воздуха с салона, либо с улицы в систему кондиционирования. Он может касаться заглушки подушки безопасности, правого воздуховода и элементов панели приборов. Внимательно осмотрите места контакта троса с другими элементами и нанесите на эти места Битопласт 5мм. Так же зафиксируйте сам трос при помощи стяжки на корпусе правого воздуховода, чтобы полностью исключить колебания троса в дороге.
Последним элементом в этой части панели, который может издавать посторонние звуки является сам воздуховод. Для устанения шумов в стыки воздуховодов нанесите герметик, либо проклейте Маделином.
Несколько дельных советов
Чтобы избежать проблем с системой отопления, за ней необходимо тщательно следить. Например, после приобретения нового авто понаблюдайте в моторном отсеке за состоянием шлангов охлаждающей системы. Кроме того, регулярно заглядывайте под авто, чтобы посмотреть, имеются ли под ним чёрные пятна. Если следы антифриза были вами замечены, побыстрее обращайтесь за профессиональной помощью или исправляйте проблему своими руками.
Отметим, что после окончания ремонтных работ шланги радиатора желательно заменить новыми. При этом в местах соединения воспользуйтесь герметиком. Следует быть предельно осторожным, ведь попавший внутрь системы герметик может вывести из строя помпу, что повлечёт за собой поломку ремня ГРМ.
Если печка дует холодом
В этой ситуации возможно несколько вариантов. Воздушная пробка — тосол не идёт в радиатор отопителя. Требуется потрогать радиатор, это можно сделать с пассажирского места. Только аккуратно, если радиатор протекает, то Вы можете обжечься.
Радиатор находится под центральной консолью слева от переднего пассажира. В галерее выше есть стрелка с расположением и радиатора, и крантика печки.
Судя по отзывам, уже многие кто еще не купил, поняли, что на Лада Гранта стоит замечательная печка. Замечательная она потому, что она греет быстро и качественно. Нужда в печке особенно в нашей стране с холодной зимой, остро наблюдается и тут инженеры ВАЗ не прогадали.
Система отопления автомобиля Лада Гранта
Отопитель автомобиля Лада Гранта установлен под панелью приборов в центре
За вещевым ящиком справа расположен корпус вентилятора отопителя
Между отопителем и вентилятором установлен воздуховод.
Через радиатор отопителя циркулирует охлаждающая жидкость двигателя.
Поток воздуха регулируется заслонкой, которая связана с регулятором температуры.
В корпусе вентилятора находится вентилятор, дополнительный резистор и заслонка рециркуляции.
Скорость электродвигателя вентилятора в зависимости от подсоединения дополнительного резистора может вращаться с четырьмя различными скоростями.
Дополнительный резистор подключается через предохранитель.
Замена дополнительного резистора вентилятора отопителя
Отключаем минусовую клемму аккумулятора.
Снимаем вещевой ящик (смотрим статью – Как снять панель приборов Лада Гранта)
Крестовой отверткой откручиваем винт крепления поперечины панели приборов.
Также откручиваем винт с другой стороны поперечины
Не отсоединяя жгут от поперечины отводим поперечину в сторону
Нажимаем на фиксатор колодки проводов, отсоединяем колодку от резистора
Крестовой отверткой откручиваем два самореза
Вынимаем резистор из корпуса вентилятора
Устанавливаем дополнительный резистор в обратном порядке
Замена вентилятора отопителя
Отключаем минусовую клемму аккумулятора
Снимаем вещевой ящик, смотрим статью по снятию вещевого ящика
Отводим в сторону поперечину панели приборов (снятие поперечины описано выше).
Нажимаем на фиксатор колодки проводов и отсоединяем колодку вентилятора
Крестовой отверткой откручиваем три самореза крепления вентилятора
Снимаем вентилятор отопителя
При установке вентилятора ориентируем его так, чтобы воздуховод вентиляции электродвигателя был направлен к дополнительному резистору вентилятора
Крестовой отверткой откручиваем два самореза крепления крышки радиатора
Снимаем крышку радиатора и уплотнитель (показан стрелкой на рисунке) с патрубков радиатора
Вынимаем радиатор отопителя
Устанавливаем радиатор в обратном порядке
Снятие блока управления отопителем
Снимаем облицовку панели приборов, статья – Как снять центральную накладку панели приборов Лада Гранта
Отверткой отжимаем два фиксатора держателя наконечника оболочки (фиксаторы показаны стрелками)
Вынимаем наконечник 2 оболочки тяги заслонки из держателя 1 на корпусе отопителя
Пассатижами утапливаем фиксатор тяги на штифте привода заслонки
Снимаем тягу черного цвета с привода заслонки рециркуляции
Также снимаем тягу синего цвета от привода заслонки регулятора температуры, тяги зеленого и желтого цветов от привода заслонок распределения потоков воздуха
Снимаем блок управления с тягами в сборе
Снятие корпуса вентилятора отопителя и корпуса отопителя
Снимаем облицовку панели приборов (статья – Как снять панель приборов Лада Гранта).
Крестовой отверткой откручиваем саморез нижнего крепления корпуса
Откручиваем саморез правого верхнего крепления корпуса
Откручиваем саморез левого верхнего крепления корпуса
Приподнимаем корпус вентилятора, поочередно нажимаем на фиксаторы колодок проводов и отсоединяем колодки от вентилятора отопителя и дополнительного резистора вентилятора
Снимаем корпус вентилятора отопителя с каркаса панели приборов
Для снятия корпуса отопителя крестовой отверткой откручиваем винт правого верхнего крепления корпуса
Откручиваем вент левого верхнего крепления корпуса
Крестовой отверткой откручиваем саморез левого нижнего крепления корпуса
Откручиваем саморез правого нижнего крепления корпуса
Снимаем корпус отопителя с каркаса панели приборов
Устанавливаем корпус в обратном порядке.
Элементы системы отопления Лада Гранта
Для проверки установленного радиатора нужно завести мотор машины и включить печку, оставив ее включенной примерно на тридцать минут (можно на несколько меньший срок). Затем мотор глушат и ждут момента охлаждения мотора, после чего нужно заглянуть в расширительный бачок и проверить уровень антифриза (в норме его уровень не должен уменьшиться).
Радиатор печки
Замена печки Лада Гранта выполняется в соответствии с технологическим регламентом завода-изготовителя. Но опытные автолюбители предлагают свои схемы замены этого устройства, успешно используемые при проведении ремонтных работ. Сначала необходимо расчистить пространство под капотом автомобиля: отвернуть клеммы и болты крепления аккумулятора и снять его, убрать патрубки дроссельного узла, воздуховодов, демонтировать воздушный фильтр. После этого можно слить антифриз из системы охлаждения двигателя.
Работы в салоне начинаются с демонтажа декоративного кожуха ручника: нужно отвинтить два самореза и освободить крепление тоннеля со стороны водителя и пассажира. Теперь необходимо снять педаль газа, открутив три болта и отсоединив контактную группу. Затем следует вынуть палец крепления педали тормоза и надавить на нее, освобождая место для проведения дальнейших работ. Для доступа к радиатору печки снимите пластиковую боковую крышку торпедо. Чтобы демонтировать теплообменник, отрежьте патрубки в двух местах.
Отсеченную часть труб следует вытащить в подкапотное пространство, затем отогнуть педаль тормоза и вытянуть старый радиатор в салон. После установки нового теплообменника его патрубки просовываются в салон со стороны подкапотного пространства, надеваются на патрубки радиатора и надежно поджимаются новыми хомутами. Дальнейшая установка снятых частей происходит в обратном порядке. Затем устанавливается аккумулятор и заливается охлаждающая жидкость.
Главная задача вентилятора состоит в заборе воздушного потока извне и доставка его к дефлекторам.
Без наличия резисторов вентилятор работает на одной скорости со стабильным показателем оборотов. Всего установлено на плате 3 резистора.
При переводе рычага в первое положение (на три резистора) вентилятор вращается на первой скорости, самой минимальной. Перевод на второе положение — вторая скорость (два резистора). Перевод на третье — третья скорость (один резистор). Детально схема печки указана на фото.
Установлена для регуляции воздушного потока, поступающего от вентилятора к стеклу для обдува посредством воздуховодов.
Нередко деформация, искривление корпуса пластика под воздействием температуры приводит к утечке потока, разгерметизации.
Регулирует подачу теплого воздушного потока от печного отопителя в салон машины. Чем шире открыта заслонка, тем больше пропускная способность «канала», и наоборот, чем уже, тем меньше.
Штатное месторасположение — центральная часть торпедо салона автомобиля.
Конструкционно установлен внутри пластикового плафона освещения салона. Во избежание перегрева, датчик оборудован системой принудительного обдува.
Установка спроектирована так, чтобы не искажать фактические температурные показания.
Патрубки
товарищи подскажите пож.какую печку можно поставить на мтз82/1 чтобы можно было нормально без потливости стекл поработать
75 градусов жарила… Вы не придумываете? Рабочая температура двигателя 96. Рука не терпит и 60 градусов. При 75 вы бы в ногаж ожоги получали по-моему. С другой стороны вы говорите, что при нагрузках греет лучше. Склоняюсь к завоздушиванию. Если вы воздуха не видели, то это не значит что его нет в системе.
У вас отключен JavaScript. Некоторые возможности системы не будут работать. Пожалуйста, включите JavaScript для получения доступа ко всем функциям.
Вначале я проверил входящие и выходящие патрубки: оба горячие. Записался к официальному дилеру в автосалон. Приехал, машину осмотрели, измерили воздух приборами. При температуре двигателя 100 градусов. На выходе из печки воздух выходил 48 градусов.
Проверили на аналогичном автомобиле. У него температура двигателя была 84 градуса, выход из печки – 68. Разница в 20 градусов между моим и соседним автомобилем. Мастера долго думали и решили, что забит радиатор печки.
Принцип работы
Прежде всего, нужно понять принцип работы системы отопления Приоры. Блок САУО, который управляет отопителем, получает соответствующее указание от датчика температуры, расположенного в салонном плафоне автомобиля. После этого он сравнивает эти показания с температурой, которую задал водитель.

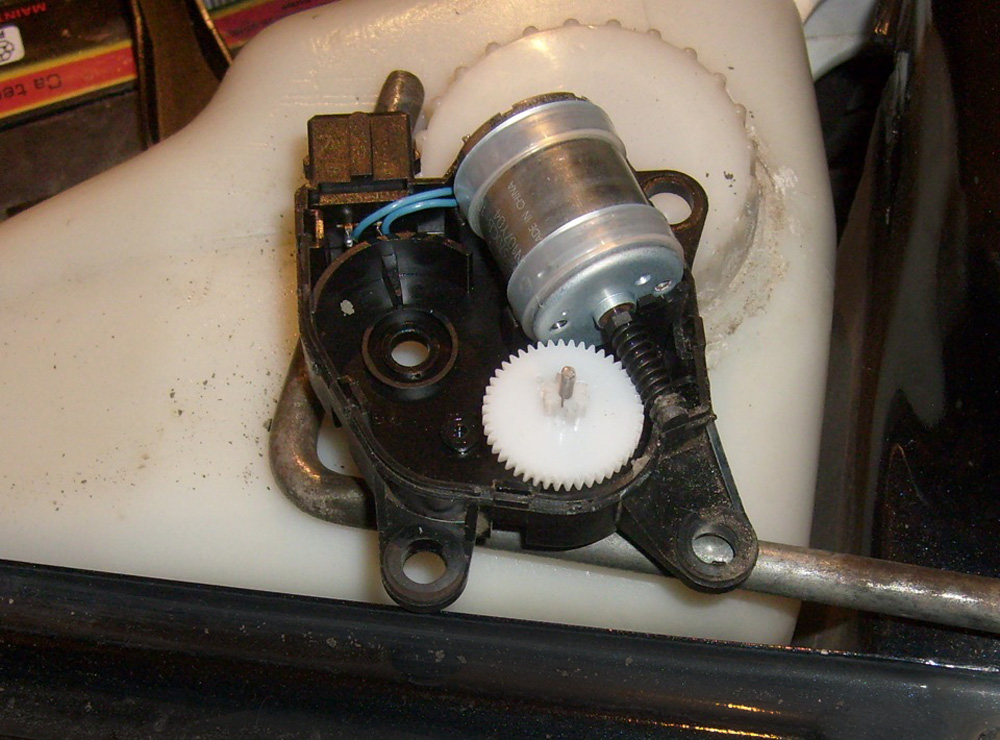

Если эта разница значительная, САУО посылает управляющий импульс на микромоторедуктор отопителя, который и управляет поворотом заслонки. От величины этого поворота зависит направление и мощность потока подаваемого воздуха от радиатора печки в салон.
Признаки неправильной работы
Если не работает заслонка-распределитель воздуха, то это может привести к следующим неисправностям в моделях без кондиционера:
- в салон машины поступает только горячий или холодный воздух (вне зависимости от положения ручек регулятора управления отопителем);
- вместо горячего воздуха в салон поступает холодный.
В автомобилях с кондиционером Панасоник к этим случаям добавляется неправильное распределение потоков охлажденного воздуха.
Отказ распределителя занять нужное положение может быть связан:
- c расшатыванием его креплений и привода моторчика редуктора;
- его деформацией от горячего воздуха или поломкой;
- прилипанием к остаткам уплотнителя.
В этих случаях заслонка печки Приора блокируется в одном положении. При этом в салоне автомобиля слышны щелчки работы поворотного механизма (стучит моторедуктор, управляющий ее положением).
Заслонка печки Лада Приора: как снять и проверить. Для ее ремонта, проверки и замены придется снимать пластмассовую панель – торпеду.
Как добраться до этого механизма без таких сложностей? Можно попробовать изменить положение регулятора длинной отверткой через решетки воздуховодов.
В одном из номеров автомобильного журнала «За рулем» предлагалось заменить электронное управление положением заслонки на более простое – механическое. Как и в старых моделях автомобилей ВАЗ, регулировать ее поворот можно будет с помощью системы рычагов и тросиков. Это не так удобно, но зато гораздо надежнее.
Для того чтобы в автомобиле поддерживалась максимально комфортная температура, автопроизводитель предусмотрел несколько способов, в частности регулировка тепла зависит от встроенного в конструкцию освещения, расположенную на потолке, датчика, а также от моторедуктора заслонки отопительного прибора. В нижеприведенном материале рассмотрим принцип замены и ремонта моторедуктора, который перестал выполнять в полной мере свои функции. Практически всегда такую неисправность сопутствует невозможность полностью закрыть заслонку, ввиду чего тёплые потоки воздуха, которые поступают в салон автомобиля, смешиваются с холодным воздухом, что не позволяет прогреть авто до комфортной температуры. Чтобы исправить сложившуюся ситуацию, можно прибегнуть к замене или хотя бы частичному ремонту моторедуктора заслонки, который установлен в отопительном агрегате Лады Приоры.
Устройство печки/отопителя Гранты
| Салон ЛАДА Гранта не прогревается в мороз, и замерзает лобовое и боковые стекла ? Причина одна — плохо греет печка. Система отопления, кондиционирования и вентиляции салона ЛАДА Гранта выполняет ряд функций (греет, охлаждает, вентилирует салон), в этой статье мы рассмотрим устройство отопителя в отдельности. |
Рис.
1 (вид со снятой панелью приборов): 1 — левый воздуховод: 2 — короб подачи воздуха в центральные дефлекторы панели приборов; 3 — каркас панели приборов; 4 — правый воздуховод; 5 — блок рециркуляции; б — воздухонагнетатель; 7 — электродвигатель вентилятора; 8 — блок дополнительных резисторов; 9 — воздуховод (в комплектации с кондиционером — место установки корпуса испарителя); 10 — корпус блока отопителя
На автомобиль установлен отопитель жидкостного типа. Основные узлы отопителя:
Вентилятор отопителя ЛАДА Гранта (воздухонагнетатель)
Электродвигатель 7 (см. рис. 1) вентилятора с возбуждением от постоянных магнитов обеспечивает регулируемую подачу наружного воздуха к заслонкам отопителя и кондиционера.
Для получения разных значений частоты вращения в цепи питания электродвигателя установлен блок дополнительных резисторов.
Блок дополнительных резисторов ЛАДА Гранта
Блок дополнительных резисторов 8 (см. рис. 1) состоит из трех резисторов и предохранителя. При прохождении тока:
- через все три резистора обеспечивается 1-я скорость вращения вентилятора отопителя,
- через два резистора — 2-я скорость,
- через один -3-я скорость.
- при включении электродвигателя без дополнительного резистора якорь электродвигателя вентилятора вращается с максимальной, 4-й скоростью;
Радиатор отопителя ЛАДА Гранта (теплообменник)
Теплообменник отопителя, предназначен для нагревания поступающего в салон воздуха теплом охлаждающей двигатель жидкости. Радиатор отопителя связан с системой охлаждения двигателя двумя шлангами, проходящими в моторном отсеке.
Радиатор отопителя помещен и пластмассовый корпус 10 (см. рис. 1), установленный в центральной части панели приборов.
Заслонка регулятора температуры воздуха
Заслонка регулятора температуры воздуха, поступающего из отопителя в салон. От изменения ее положения зависит количество воздуха, проходящего через теплообменник отопителя, и наружного воздуха, поступающего в обход теплообменника.
Заслонки распределения воздуха
Заслонки распределения воздуха, поступающего из отопителя по воздуховодам в салон или для обдува ветрового стекла.
Датчик температуры воздуха салона ЛАДА Гранта
Датчик температуры салона расположен в корпусе плафона освещения салона. Для исключения неверных показаний значений температуры из-за влияния нагретых элементов датчик снабжен системой принудительного обдува. Система, обеспечивает равномерное протекание воздуха из передней части салона автомобиля через корпус датчика.
Для нормального движения воздуха предохраняйте входное отверстие корпуса датчика от попадания каких-либо твердых частиц или жидкости. Особенно это касается случаев химической чистки салона. Во время уборки салона пылесосом категорически запрещается подносить всасывающий наконечник трубы пылесоса к входному отверстию датчика. При затрудненном протекании воздуха через корпус датчика нормальное функционирование системы автоматического управления климатом нарушается.
Система отопления Лады Гранты с кондиционером и без – отличия
Конструкция не имеет указанного дополнительного оборудования
| Наличие кондиционера | Отсутствие |
| Отдельный воздуховод | |
| Испаритель | |
| Блок отопителя | |
| Корпус блока отопителя |
Читать дальше: Авито челябинская область ваз 2104
Характерные неисправности системы отопления Лады Гранты
| Неисправность | Диагностика | Способ устранения |
| Печка работает на одном скоростном режиме | Проверка платы с резисторами | Замена платы с резисторами |
| Заслонки неподвижны | Диагностика троса привода | Смазка тросика, дополнительное натяжение |
| Датчик на приборной панели показывает разную температуру | Проверка сопротивления датчика на контактах | Замена датчика |
| Печка не активируется при нажатии на рычаг | Проверка цепи электропитания | Замена электрической проводки, предохранителя |
| Работа вентилятора сопровождается скрипом, металлическим скрежетом | Диагностика блока печного отопителя | Смазка подшипника, замена |
| Из дефлекторов вылетает холодный воздух | Проверка целостности воздушных патрубков | Уплотнение соединения герметиком |
| Не происходит подача охлаждающей жидкости на печку | Проверьте схему подвода патрубков печки | Замена патрубков |
Система вентиляции и отопления салона Лада Гранта — Проверка, регулировка
Система вентиляции и отопления салона автомобиля — приточно-вытяжная, при этом для отопления салона используется температура нагретой свыше 90 °С жидкости из системы охлаждения двигателя. При закрытых окнах дверей воздух в салон подается электровенти-лятором. Интенсивность подачи воздуха регулируется скоростью вращения крыльчатки электровен-тилятора. Электродвигатель вентилятора имеет четыре режима скорости (пониженные скорости обеспечивает дополнительный резистор с двумя обмотками). Забор воздуха осуществляется через воздухозаборник, установленный под рамкой ветрового стекла. Для очистки поступающего в салон воздуха на воздухозаборном отверстии отопителя установлен фильтрующий элемент из нетканого синтетического материала. Вытяжка осуществляется за счет разрежения, возникающего возле задней части кузова при движении автомобиля. Вытяжные дефлекторы встроены в панели кузова под задним бампером. Обогрев салона осуществляется отопителем, установленным под панелью приборов. При работе двигателя нагретая жидкость из системы охлаждения циркулирует через радиатор отопителя, нагревая проходящий через него воздух. Количество воздуха, проходящего через радиатор и в обход него, задается центральной заслонкой отопителя, в зависимости от положения ручки регулятора температуры, установленного на панели приборов. Распределение воздуха по салону можно регулировать вращением ручки управления заслонками распределения воздушных потоков, а также поворотом заслонок и направляющих лопастей вентиляционных решеток панели приборов.
ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ СИСТЕМЫ ВЕНТИЛЯЦИИ И ОТОПЛЕНИЯ 1. Подготавливаем автомобиль к выполнению работы 2. Запускаем двигатель. 3. Поворачиваем ручку регулятора температуры воздуха против часовой стрелки в крайнее положение (синий сектор). 4. Ручкой управления вентилятором отопителя поочередно включаем четыре скорости работы электровентилятора. По интенсивности воздушного потока из сопел проверяем работу электровентилятора и изменение скорости вращения его крыльчатки при смене режимов (1 — минимальная скорость, а 4 — максимальная). Если электровентилятор работает не на всех режимах, проверяем дополнительный резистор и выключатель. Если электровентилятор не работает, то проверяем цепь питания электровентилятора 5. Включаем максимальную скорость работы электровентилятора. 6. Поворачивая ручки управления заслонками отопителя и вентиляционных решеток, отслеживаем изменение направления воздушных потоков. Если изменение распределения потока не происходит, скорее всего, неисправен привод заслонок. 7. Прогрев двигатель до рабочей температуры, поворачиваем ручку регулятора температуры воздуха по часовой стрелке в крайнее положение (красный сектор). 8. Убеждаемся в том, что воздух, выходящий из сопел панели, стал теплым. Если температура воздуха не изменилась, возможно, неисправен привод центральной заслонки. 9. Поворачиваем ручку регулятора температуры в синий сектор — в салон должен пойти холодный воздух. Если температура не понижается, значит, неисправен привод центральной заслоню».
Правила пользования штатной системой отопления
В руководстве по эксплуатации авто изложены основные принципы работы системы вентиляции, кондиционирования и отопления салона. Для быстрого прогрева необходимо переключить заслонку в положение рециркуляции воздуха, а скорость вентилятора в положение «максимум». При этом окна автомобиля должны быть закрыты. Ехать длительное время в таком режиме не следует, поскольку это может привести к запотеванию стекол.
Основной причиной скапливания конденсата является разница температур в салоне и снаружи и повышенная влажность. Чтобы предотвратить запотевание стекол, необходимо прогреть их, направив на них дефлекторы обогревателя, и просушить воздух, включив кондиционер. Однако при движении автомобиля в режиме повышенных нагрузок (например, на затяжных подъемах) при включенном кондиционере может произойти перегрев двигателя, поэтому в подобных условиях необходимо контролировать его температуру. Образование конденсата обычно является результатом загораживания вентиляционных отверстий багажом.
Система вентиляции, кондиционирования и отопления автомобиля создает условия для нормальной и комфортной езды в любой климатической зоне. Инженерами «АвтоВАЗа» была разработана и внедрена простая и надежная концепция отопления для модели Лада Гранта. Но для эффективной работы системы необходимо соблюдать определенные правила, что поможет избежать непредвиденных поломок.
