Замена радиатора печки лада калина без снятия панели

Когда нужно менять радиатор

Независимо от расположения, конструкции и целевого назначения, радиаторы следует менять при обнаружении течи. Некоторые разновидности охладителей подлежат ремонту. При этом, специалисты заглушают поврежденные участки, что дает возможность эксплуатировать устройство дальше. Минусом процедуры восстановления выступает заметное снижение эффективности детали. Машина быстрее перегревается, плохо удерживает рабочую температуру.

Отдельно рассматриваются случаи снижения проходимости магистралей. При использовании не качественного антифриза допускается образование осадков и накипи. Когда шламы полностью забивают трубки – деталь подлежит раскоксованию либо замене.

Причины и симптомы выхода из строя

Кроме невысокого качества комплектующих и особенностей системы охлаждения автомобиля, часто в повреждении печки бывает виноват сам водитель. Пытаясь сэкономить на расходных и эксплуатационных материалах, он существенно сокращает срок службы отопителя.

Основные причины выхода из строя печки:

Использование некачественного тосола. Это может привести к загрязнению всех каналов, что существенно снизит теплоотдачу и циркуляцию.
Неисправная крышка расширительного бачка. Она является причиной повышенного давления в системе, что обязательно приведет к «разрыву» теплообменника.
Заводской брак.
Использование дешевых антифризов. Некачественные жидкости являются агрессивной средой для алюминия.
Применение в холодное время года в качестве охлаждающей жидкости (ОЖ), воды или тосола с низкой плотностью.

О наличии поломки печки может сигнализировать ряд симптомов.

Признаки повреждения радиатора отопления:

капли ОЖ на коврике пассажирского сидения;
запах тосола в салоне и «жирный» налет на стеклах;
слабый нагрев радиатора, при условии исправности остальных элементов отопителя.

Особенности и нюансы конструкции отопителя

Отметим, что проблемы при замене вызывает не демонтаж, а установка нового радиатора. Есть два основных нюанса, которые затрудняют посадку теплообменника в корпус отопителя. Первый из них – сторона установки. Радиатор вытаскивается в сторону педального блока, и сами педали мешают «выйти» радиатору. Но при демонтаже это проблем не вызывает, поскольку протекший теплообменник можно распилить и извлечь его. А вот новый радиатор поставить невозможно из-за педалей.

Второй нюанс – конструкция самого радиатора. Штуцеры теплообменника для подсоединения трубопроводов системы охлаждения – длинные и проходят через моторный щит. Благодаря этому соединение трубок с радиатором осуществляется в подкапотном пространстве и в случае ослабления хомутов крепления, антифриз, вытекающий через неплотность, не попадает в салон. Но из-за длинных штуцеров вытянуть радиатор печки можно, только сместив корпус отопителя в сторону салона, а это возможно только при снятой передней панели.

Методы замены, которые придумали автолюбители, подразумевают некоторые доработки элементов отопителя, позволяющие поставить радиатор печки. В дальнейшем эти доработки позволяют без проблем и в короткие сроки заменить теплообменник.

Замена радиатора печки Лада Калина

Все владельцы отечественных автомобилей Лада Калина знают, что снятие и замена радиатора печки в данной модели сопряжена с некоторыми сложностями ввиду конструктивных особенностей авто, но бывалые «калиноводы» знают, как заменить основной элемент отопительной системы своими руками и мы готовы рассказать вам о таком ремонте во всех подробностях.

Недолговечность радиаторов печки, устанавливаемых в Калине, вызвана тем, что алюминий, из которого изготавливается данная деталь, очень быстро приходит в негодность при контакте с агрессивными современными антифризами. Что бы процедуру замены не приходилось повторять часто, приобретайте качественные запчасти!

Выбор качественных запчастей и необходимый инструмент

Новые детали системы отопления для отечественных автомобилей представлены в широком ассортименте на рынке запчастей, но не каждый производитель поставляет качественные детали, имеющие продолжительный безаварийный эксплуатационный срок, поэтому предпочтение при выборе, стоит отдать узлам, имеющим оригинальные артикулы ЛАДА и приобрести следующие узлы:

радиатор печки (ориг. арт. 11180-8101060-00);
набор армированных патрубков системы охлаждения (арт. Ремкомплект 234РШ)
металлические стяжки 2шт;
антифриз.

Снятие радиатора печки на Лада Калина проводится без применения специализированного инструмента, достаточно запастись стандартным набором автослесарных ключей, а именно:

ключи рожково-накидные (набор);
отвертки и плоскогубцы;
ножовка (понадобится в случае проведения работы без снятия торпедо);
емкость для слива старой охлаждающей жидкости;
перчатки для безопасности рук.

На начало 2019 года, стоимость работы по замене радиатора отопителя в специализированных сервисах ЛАДА составляет 6 — 8 тыс. рублей. Частные автомастерские оценивают данную работу примерно в 5 тысяч, а внимательно изучив нижеприведенную инструкцию, можно без особых трудностей провести весь ремонт своими руками, что существенно поможет сэкономить бюджет владельца Калины.

Этапы работ

Опытные авторемонтники знают, что выполнить замену печки на автомобилях Калина можно как с полным снятием центральной консоли, так и без разборки торпедо автомобиля.

Способ первый: Замена без демонтажа центральной консоли

Машина загоняется в помещение, после чего необходимо дождаться полное остывание мотора, что позволит безопасно провести все работы. Далее с аккумулятора снимается клемма (+).
Следующим шагом в заранее подставленную емкость сливают старый антифриз, делается это через откручивание специализированной пробки внизу радиатора системы охлаждения. После чего демонтируют корпус воздушного фильтра и его патрубка воздухоподачи, что откроет свободный доступ к креплению радиатора печки в подкапотном пространстве автомобиля.

Открутив гайку крепления и сняв патрубки подачи и отвода охлаждающей жидкости на систему отопления, переходим к демонтажу поврежденной детали в салон машины.
Следующим шагом является демонтаж педали газа. Предварительно ее необходимо отсоединить от тросика управления. Далее разбираются декоративные накладки на рулевой колонке, снимаются с нее все узлы управления дворниками и сигналами поворотников.

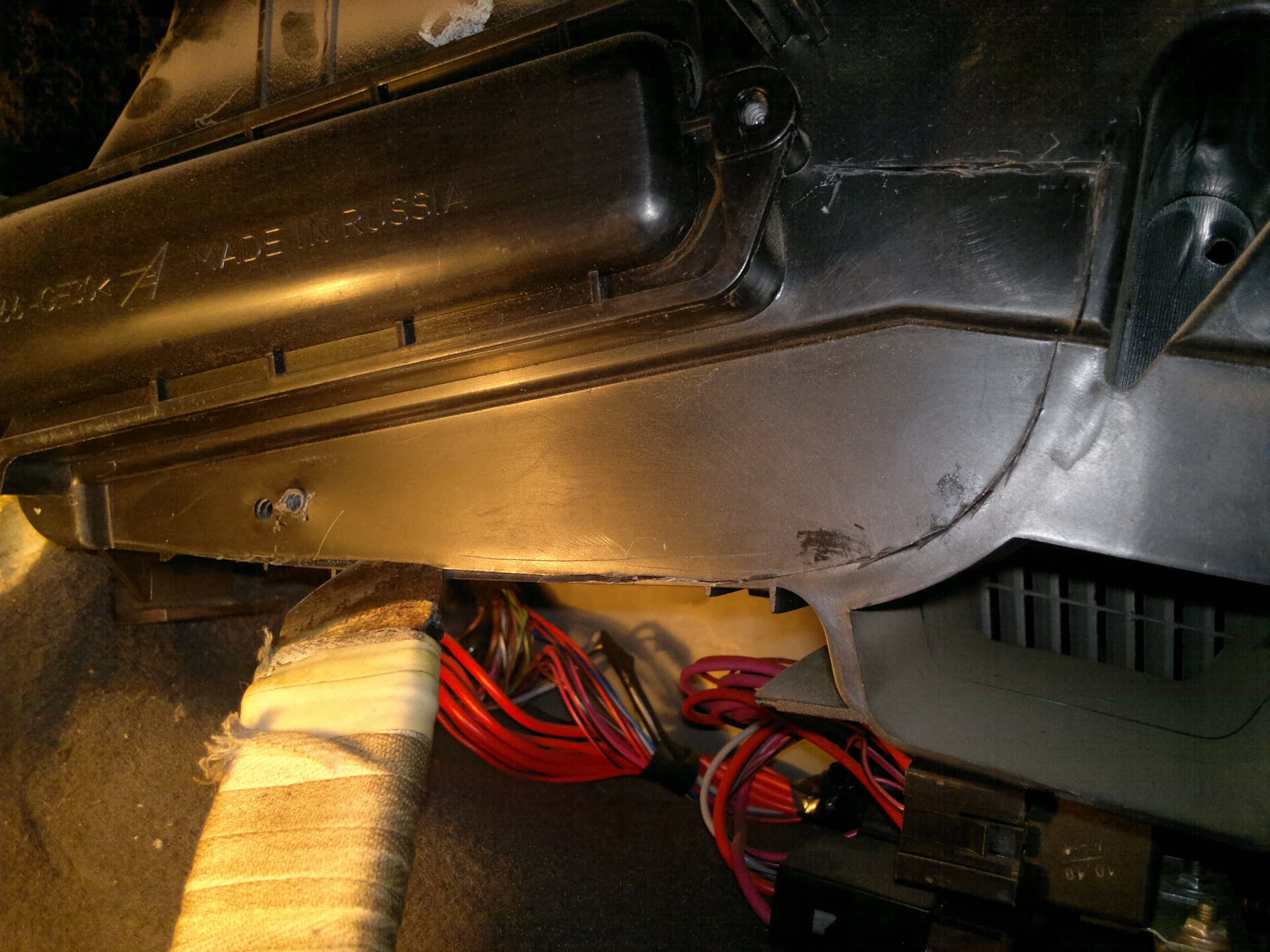

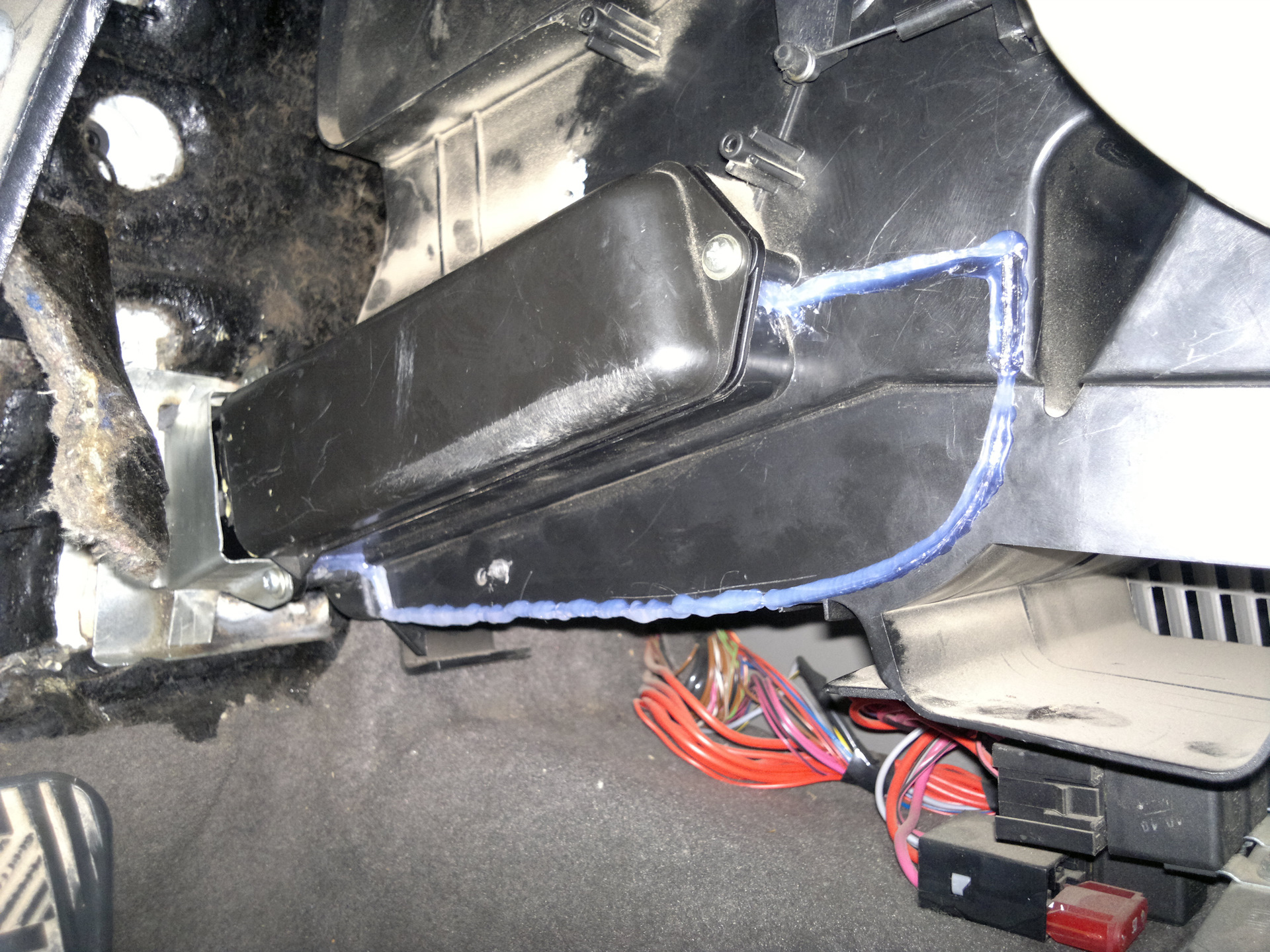

Выпилив часть пластикового кожуха, неисправную деталь отопителя можно демонтировать, подложив на пол салона машины старую ветошь, что позволит остаткам антифриза не попасть на пол.

На этом демонтаж окончен. Установив на посадочное место новую деталь, приступаем к монтажу всех снятых узлов автомобиля в обратном порядке.

Вариант второй: замена с полной разборкой торпедо

Следуя приведенной инструкции как снять старый радиатор, необходимо повторить вышеописанные первые четыре пункта этапы работы (за исключением демонтажа педали газа и рулевой колонки). Далее выполняем такие действия:

Полностью снимаем декоративные накладки панели приборов, на центральной консоли вынимаются магнитола и блок управления климат-контроля.
Демонтируем все воздуховоды и накладку перед лобовым стеклом, что откроет доступ к девяти болтам крепежа торпедо. Откручиваем болты и демонтируем панель.

Снимаем весь кожух печки, выкрутив его крепеж (из боковых ребер жесткости кузова). Снимаем старую печку, и устанавливаем новую.
Возвращаем на место все снятые элементы (в обратном порядке).

Полностью собрав, в систему охлаждения, заполняем систему новым антифризом и внимательно осматриваем все соединения на предмет утечек. Все, ремонт завершен, автомобиль можно эксплуатировать. Также смотрите пошаговую видео инструкцию по замене радиатора печки на автомобилях Лада Калина:

Разностный алгоритм на автомобиле с кондиционером

«Kalina» с кондиционером имеет два радиатора отопителя и отличается от моделей без регулятора температуры климат-контроля в кабине. Есть два радиатора, потому что через один из них есть фреоновый кондиционер, а по-другому. антифриз, как в автомобиле без климатической установки. Соответственно, регулятор температуры позволяет воздуху проходить через один из радиаторов в зависимости от его положения. Для демонтажа такой конструкции и замены необходимых элементов будет сложнее самостоятельно.

Чтобы понять, что печь стала непригодной, она не сразу получается, потому что протекающая жидкость быстро испаряется и напоминает о себе только специфический запах

При замене радиатора необходимо аккуратно складывать детали, которые необходимо снять, не отклоняться от инструкции и соблюдать меры предосторожности

Начнём с того, что машина у меня с кондиционером, и я жуть, как не люблю «колхоз». Поэтому я искал в интернете способы, как заменить радиатор печки, не стравливая хладагент и не выпиливая корпус печки, но полного описания так и не нашел.

И знаете что? Выход есть! Но для этого придётся повозиться. Рекомендую приобрести «Руководство по ремонту Лада Калина» или скачать в интернете тут — ссылка.

Заранее выясняем, какой антифриз в машине (в моей — Sintec G12, 10л. — примерно 1000руб.). В СОД нужно 7,84л. Покупаем радиатор печки (ДААЗ, примерно 1000руб.).

Приступаем. Ничего сложного, нужно всего лишь сделать несколько пунктов :

1. Включаем зажигание — стеклоочистители вверх — отключаем зажигание. «Дворники» останавливаются в верхнем положении.2. Снимаем правое жабо, кожух, вытаскиваем салонный фильтр, выворачиваем четыре винта крепления приемного корпуса фильтра.3. Отсоединяем провод от клеммы «минус» аккумуляторной батареи.4. Снимаем защиту двигателя (нужна яма).4. Сливаем охлаждающую жидкость из радиатора отопителя.5. Сливаем охлаждающую жидкость из радиатора охлаждения.6. Откручиваем крепление кронштейна радиатора отопителя под капотом. Люди потом шпильку на этом кронштейне укорачивают.7. Снимаем передние сиденья.8. Снимаем облицовку ручника и тоннеля пола.9. Снимаем приборку и «бороду».10. Снимаем кожух рулевой колонки.11. Снимаем подрулевые переключатели. Рекомендую отметить маркером положение переключателей на валу руля перед их снятием.12. Снимаем облицовки передних стоек кузова.13. Снимаем облицовку панели приборов.14. Снимаем боковые дефлекторы.15. Снимаем панель (торпедо).16. Снимаем педаль газа.17. Снимаем все пластмассовые воздуховоды печки.18. Располовиниваем по горизонтали корпус вентилятора печки и осушителя. Корпус печки и осушителя соединяется спец скобами, по-моему, по 5 штук на каждом корпусе. Это даёт нам свободный ход центрального корпуса печки (на фотографии). Такие трудности только из-за осушителя кондиционера внутри своего корпуса. Это он не дает двигать всю панель в сборе.

19. Откручиваем по бокам крепёж усилителя панели приборов (балку).20. Откручиваем крепёж рулевой колонки и опускаем ее на пол. В моём случае опустить рулевую колонку на пол мешал не отсоединяющийся провод от сигналки, пришлось придерживать рулевую колонку помощнику.21. Отодвигаем усилитель панели приборов (балку), крутим-вертим центральный корпус печки.21. Вытаскиваем радиатор печки.22. Заменяем радиатор отопителя и собираем всё в обратном порядке.

Лайфхак: Каждый саморез и болт от пластмассовых деталей я приклеивал к месту его откручивания или рядом малярным бумажным скотчем. Тогда он не потеряется и будет понятно, где его законное место.

Схема отопителя Калина

Устройство отопителя Лада Калина предназначено для обогрева и охлаждения салона авто. Если машина не обогревается, стёкла запотевают, вы чувствуете дискомфорт, то вам необходимо протестировать работоспособность отопительной системы. Разберитесь с функционированием печки на Калине.

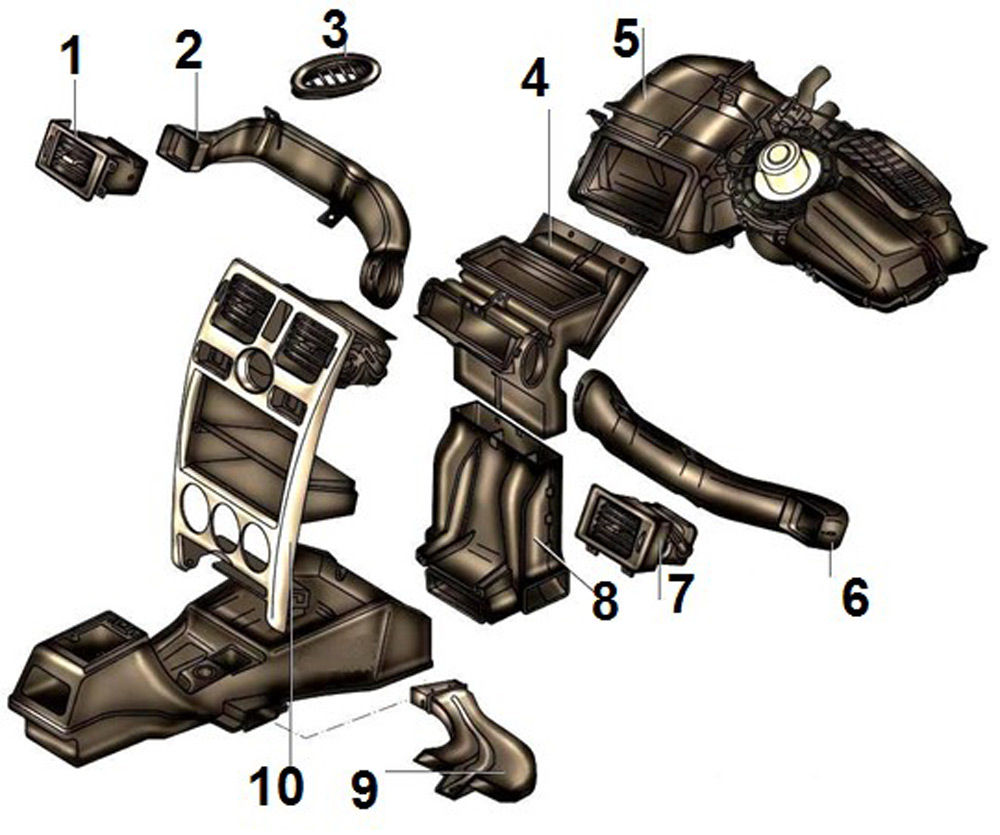

Общая компоновка печки Калина

Расположение печки спроектировали под лёгкую инсталляцию кондиционера. Система простая, но вместе с тем достаточно надёжная.

Левый боковой выход потоков.
Левый воздуховод.
Обогрев бокового стекла.
Разветвитель воздушных потоков.
Печка.
Правый вентиляционный воздуховод.
Правый боковой выход потоков.
Воздуховод нижнего обогрева.
Воздуховод обогрева салона.
Центральный выход потоков вентиляции.

Используется приточно-вытяжной принцип. Воздушные массы внутри автомобиля разогреваются при помощи специальной жидкости, которая одновременно охлаждает двигатель. Принцип работы печки Калина базируется на том, что жидкость прогревает радиатор, где происходит теплообмен, и нагретый воздух проходит в салон через воздуховоды.

Если проанализировать отопитель Калины, принцип работы и схема отопителя будут отличаться комплектацией. В первом варианте простая и надёжная конструкция. А в другом — полный электронный контроль. Воздух проходит через фильтр в воздухозаборник, а затем вентилятор продувает дальше по системе. Двигатель работает и прогрелся. Антифриз движется по системе, в которой задействован радиатор печки.

Количество воздуха, который прогревается радиатором печки, регулируется заслонкой. Управляет работой вентилятора и заслонками блоком, который размещается на центральной панели.

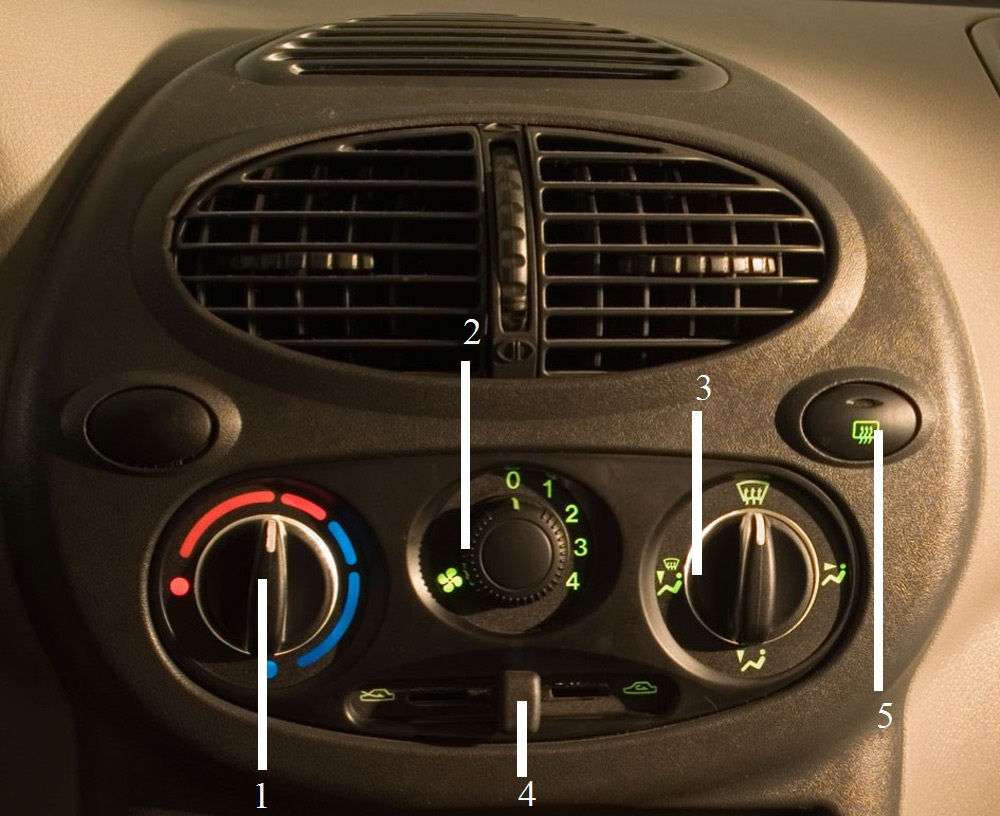

Блок управления устройством отопления

Температурный регулятор. Меняем нагрев потока воздуха поворотом ручки. Синяя зона продуцирует холодный воздух, красная — тёплый.
Тумблер переключения скоростей вентилятора. Поворотом ручки по часовой стрелке регулируется интенсивность воздухопотоков. Выбираете одну из 4 скоростей вентилятора.
Селектор разделения воздушных потоков. Распределяются по конкретным направлениям:

Потоки проходят по верхней части салона.

Воздух направляется вниз.

Воздушные потоки направляются на лобовое стекло и вниз.

Потоки воздуха сосредотачиваются в район лобового стекла, а также боковых.

Ручка, которая управляет рециркуляцией салонного воздуха. Включаем режим при движении по бездорожью или в дорожной пробке. Используется непродолжительное время, запотевают стёкла.
Включатель режима разогрева заднего стекла.

Регулируем через аэродинамические устройства направление и насыщенность воздушных потоков. Поворачиваем направляющие лопаток и изменяем положение заслонок, чтобы добиться нужного направления воздуха.

Вентиляция салона Лада Калина

Выводные патрубки размещаются в кузовном оперении авто под багажником. Отопитель расположили под приборной панелью. Поток воздуха проникает в салон машины через заборник, который сконструирован перед лобовым стеклом в подкапотном пространстве. Воздух проникает через фильтр и разгоняется по салону под давлением, который создаёт вентилятор.

1.Патрубки для подачи воздуха в заднюю часть салона.

2.Боковые вентиляционные сопла.

3.Обдув боковых стёкол.

Насадка обдува лобового стекла.

5-6-7.Центральные дефлекторы поступления потоков в салон автомобиля.

Направляем приточный воздух через дефлекторы поворотом маховичка. Если вращаем вверх, заслонка открывается и наоборот. Вы уже поняли, как устроена печка на Калине.

Электросхема печки Калина

Реле с предохранителем в сборе.
Режимный переключатель.
Резистор.
Электрический двигатель печки.
Замок зажигания.

А. К источнику питания.

Что выбрать?

Сегодня для ВАЗ 2114 предлагается два варианта радиаторов, которые отличаются между собой материалом изготовления. Это может быть медный или же алюминиевый агрегат.

Чтобы понять, какой из них лучше, проведем сравнительный анализ.

Тип радиатора

Преимущества

Недостатки

Стоимость

Алюминиевый

— Количество боковых ребер превосходит показатели конкурента

— Каналы для воздушных потоков шире, что снижает риск разбиваемости, повышает эффективность передачи тепла при холостых оборотах

— Быстрый нагрев сопровождается столь же быстрым остыванием

— При обнаружении течи ремонт невозможен, только замена

от 1000 рублей

Медный

— Долго греется, но при этом очень долго остывает;

— При образовании течи возможен ремонт путем пайки отверстий

— По количеству ребер уступает алюминиевому конкуренту;

— Каналы узкие и маленькие, быстро забиваются, из-за чего прогрев снижается;

— Ремонт приходится проводить чаще из-за забивающихся каналов;

— Минимально обогревает при холостых оборотах;

— Тяжело отыскать качественный отопитель, поскольку почти всегда кроме меди имеются примеси, снижающие эффективность радиатора

от 1700 рублей

Статья в тему: Не крутит стартер на инжекторной ВАЗ 2110?

Отсюда можно сделать вывод, что алюминиевые популярнее медных. Но эта популярность обусловлена доступностью и возможностью приобрести качественное изделие из алюминия.

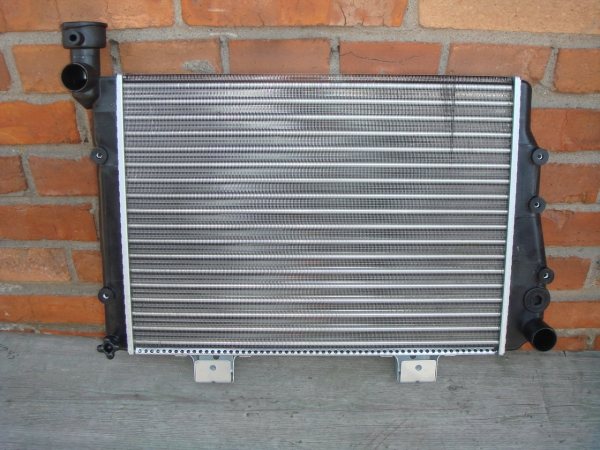

Алюминиевое устройство

Что из этого выбрать вам — решайте сами. Медный хоть и дороже, зато его вполне можно отремонтировать, в то время как при выходе из строя алюминиевого устройства непременно придется покупать новый агрегат.

Медный аналог

Этапы работ

Способ первый: Замена без демонтажа центральной консоли

Машина загоняется в помещение, после чего необходимо дождаться полное остывание мотора, что позволит безопасно провести все работы. Далее с аккумулятора снимается клемма (+).
Следующим шагом в заранее подставленную емкость сливают старый антифриз, делается это через откручивание специализированной пробки внизу радиатора системы охлаждения. После чего демонтируют корпус воздушного фильтра и его патрубка воздухоподачи, что откроет свободный доступ к креплению радиатора печки в подкапотном пространстве автомобиля.

Далее демонтируем и саму колонку, открутив четыре гайки ее крепления в районе электроусилителя руля и болт крепления карданчика на рулевой рейке

Это откроет доступ к посадочному месту радиатора отопителя.

Важно! Необходимо сделать пометку на карданчике, рулевой колонке и рейке, что позволит при обратной установке не измениться правильному положению руля, иначе его придется откручивать и заново правильно устанавливать.

Сняв колонку, получаем доступ к декоративной накладке радиатора печки, откручиваем ее три самореза крепления, и с помощью ножовки спиливаем нижнюю боковую часть пластикового корпуса системы отопления единым куском, при монтаже его необходимо приклеить обратно.

Вариант второй: замена с полной разборкой торпедо

Полностью снимаем декоративные накладки панели приборов, на центральной консоли вынимаются магнитола и блок управления климат-контроля.
Демонтируем все воздуховоды и накладку перед лобовым стеклом, что откроет доступ к девяти болтам крепежа торпедо. Откручиваем болты и демонтируем панель.
Снимаем весь кожух печки, выкрутив его крепеж (из боковых ребер жесткости кузова). Снимаем старую печку, и устанавливаем новую.
Возвращаем на место все снятые элементы (в обратном порядке).

Полностью собрав, в систему охлаждения, заполняем систему новым антифризом и внимательно осматриваем все соединения на предмет утечек. Все, ремонт завершен, автомобиль можно эксплуатировать.
Также смотрите пошаговую видео инструкцию по замене радиатора печки на автомобилях Лада Калина:

Снятие панели приборов в сборе с отопителем

Снимаем панель приборов в сборе с отопителем для замены радиатора отопителя, снятия электродвигателя вентилятора отопителя, а также для снятия отопителя в сборе. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Сливаем охлаждающую жидкость из системы охлаждения (см. «Проверка уровня и замена охлаждающей жидкости»). Снизу автомобиля..

. головкой «на 8» ослабляем затяжку хомутов. . и отсоединяем шланги от патрубков радиатора отопителя, проходящих через щиток передка.

Высокой головкой «на 10» отворачиваем гайку крепления отопителя к щитку передка. Вынимаем салонный фильтр (см «Замена фильтрующего элемента системы вентиляции и отопления»).

Крестообразной отверткой отворачиваем четыре самореза крепления корпуса фильтра. Отворачиваем гайки крепления рулевой колонки и опускаем колонку на пол (см. «Снятие рулевой колонки с электроусилителем»). Отсоединяем наконечники проводов от выключателя сигналов торможения (см. «Снятие выключателя сигналов торможения»). Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»).

Разъединяем семь колодок жгутов проводов за блоком реле и предохранителей.

Головкой «на 13» отворачиваем с обеих сторон болты крепления кронштейнов консоли к туннелю пола.

Под передними сиденьями высокой головкой «на 10» отворачиваем гайки крепления воздуховодов, направляющих воздух к ногам пассажиров заднего сиденья и снимаем воздуховоды со шпилек (для наглядности сиденье снято).

. и снимаем торцевую заглушку с правой стороны панели приборов. Снимаем заглушку с левой стороны

Головкой «на 13» отворачиваем по два болта крепления панели приборов с обеих сторон. Снимаем левую и правую обивки передних стоек (см. «Снятие облицовки панели приборов»).

Крестообразной отверткой отворачиваем саморез правого крепления передней облицовки панели приборов. Аналогично отворачиваем саморез левого крепления облицовки.

Снимаем переднюю облицовку панели приборов, преодолевая сопротивление семи пружинных держателей.

Головкой «на 10» отворачиваем семь гаек крепления панели приборов перед ветровым стеклом (три гайки слева на фото не видны).

Головкой «на 13» отворачиваем два болта крепления поперечины панели приборов к кронштейну педалей.

Головкой «на 13» отворачиваем третий болт крепления поперечины панели приборов к кронштейну педалей.

Панель приборов (вид сзади)

: 1 — электродвигатель вентилятора отопителя; 2 — кожух вентилятора отопителя; 3 — заслонка рециркуляции воздуха; 4— воздуховоды; 5 — кожух отопителя; 6 — подводящий патрубок радиатора отопителя; 7 — отводящий патрубок радиатора отопителя

Головкой «на 13» отворачиваем две гайки (под ветровым стеклом) крепления поперечины панели приборов к кузову. . и снимаем наконечник «массового» провода со шпильки. Отсоединяем колодку жгута проводов от блока управления двигателем (см. «Снятие контроллера»). Сдвигаем воздуховоды, подводящие воздух к ногам пассажиров заднего сиденья, к задней части автомобиля отсоединяя их от отопителя

Отводим панель приборов от щитка передка.

. и разъединяем колодку жгута проводов за отопителем. Вынимаем панель приборов в сборе с отопителем из салона. Снимаем контроллер с отопителя, чтобы при работе не повредить его (см. «Снятие контроллера»). Устанавливаем панель приборов в обратной последовательности. При установке панели приборов следим, чтобы патрубки радиатора отопителя вошли в отверстие в щитке передка. Заливаем охлаждающую жидкость в систему охлаждения и доводим ее до нормы (см. «Проверка уровня и замена охлаждающей жидкости»).

Мощная печка в «Калине» позволяет комфортно переносить российские суровые зимы. Со временем её эффективность падает, в салоне появляется запах тосола, а на стеклах жирная плёнка. Хуже когда на полу обнаруживается лужа антифриза и расширительный бачок опустел. Для «Калины» замена радиатора печки производится целиком. Проблема в том, что конструкция отопителя отличается от предыдущих моделей ВАЗ и для её замены необходимо разбирать переднюю панель. В сервисе за разбор и замену радиатора возьмут от 6000 рублей, поэтому многие автовладельцы предпочитают менять его самостоятельно.

Замена радиатора без снятия передней панели

Классический способ замены радиатора отопителя Калины видео которого мы представили на страничке, предполагает полный демонтаж салона. Вдвойне обидно, что приходится терять целый день, если менять радиатор самостоятельно, или пять тысяч и тоже целый день, если пользоваться услугами СТО.

Однако, есть способ, который позволяет проводить замену радиатора с меньшими трудозатратами и быстрее. Альтернативный способ замены заключается в том, что при помощи пилки от ножовки по металлу, перед удалением старого радиатора, из него вырезается сегмент с патрубками или же просто отрезаются патрубки. Если радиатор алюминиевый, то в этом случае патрубки будут пластиковые и их удаление займет от силы 15 минут. Следует учитывать еще некоторые нюансы при замене.

После удаления патрубков, чтобы не ослаблять переднюю панель, можно тоже сделать надрезы в тех местах, которые указаны на фото, на кожухе отопителя. В этом случае больше не придется демонтировать панель полностью при замене радиатора. Достаточно просто слить антифриз, демонтировать педаль газа (можно также снять блок крепления педали тормоза, хотя многие обходятся и без этого), укоротить штатную направляющую шпильку на 10 мм (крупными кусачками, плоскогубцами), вынуть старый радиатор и поставить на место новый.

Таким образом можно просто решить вопрос с заменой радиатора печки на Калине, сэкономить время и деньги. Пользуйтесь правильным антифризом и удачных всем зимних дорог!

Наверное это неправильно — ехать к дилеру на неновой и негарантийной машине для ремонта. И, тем более, неправильно выкладывать это здесь — типа «помылись», «пофоткались»… Наверное)))

Вернувшись из отпуска, когда машина стояла без движения 10 дней, увидел лужу на водительском коврике. Лужа сопровождалась специфическим запахом охлаждающей, как вы понимаете, жидкости.

Про этот дефект я знал давно, еще с осени 2015 года, когда негерметичность радиатора проявлялась только запахом. Тогда я спрятал мозги за полку под бардачком и мечтал, что хуже не будет.

Но, поездив некоторое время летом — без дождей и в жару, течь прекратилась, вонять перестало.

Настала осень))) Осень в нашем регионе наступила ровно 1 сентября: начались дожди и холод (15 градусов после 30-35 градусной жары в августе). Дождь 1 сентября указал на необходимость срочной замены радиатора, т.к. ездить с запахом и в тумане не очень полезно для здоровья.

И вот настал тот день, когда я купил в это:

Еще купил патрубки и хомуты — на 280 рублей. Причем патрубки настолько ходовой товар, что пришлось за ними поохотиться. Нашел в самом дорогом магазине))

Тогда же начал мучительные поиски места ремонта, т.к. самому делать возможности и желания, а главное — умения — нет. Ну не могу я на день остаться без главной машины, да еще ее и разобрать самому)))

Объехал пару гаражных СТО: цена за работу по замене оказалась от 3500 до 4500 рублей. Жесть, подумал я, и продолжил поиски. Спросил на работе у коллег — дали номер телефона одного человека, который попросил за работу 2000 рублей. Надо было ехать к нему домой или еще куда-нибудь, куда он скажет. Машину оставлять на весь день, и это — как минимум. То есть возможно, что доделывать он будет на следующий день.

И тут я просто так позвонил дилеру, — там обслуживал машину в гарантийный период, не далеко от дома. Да и гарантия на работу будет… Ответ дилера — примерно 5000 рублей. С запчастями. Но у меня-то все куплено! «А если все куплено, ответили мне, то примерно 2500». Шок — это первое что я испытал)) Если я был готов отвалить 3500 за все это дело без учета запчастей, то это очень приятное предложение!

Решил записаться. Я был готов к увеличению стоимости, и оно случилось! Из-за замены патрубков. Ну, я попробовал задать вопрос: «По какому праву?!» Но даже сумма 3385 рублей — нормально с учетом покупки трех литров ОЖ у дилера. К сожалению, 1,5 литров феликса карбокса, которые я взял с собой не хватило…

Таким образом теперь езжу на полностью исправном автомобиле!

Единственное, что доливали фирменный антифриз G12. Поклялись, что с феликсом совместим.

Диагностика радиатора Калины

Выявить неисправность радиатора отопления очень просто:

Дотроньтесь до входного и выходного патрубков. Они выводятся со стороны капота. Там есть технологический проем, который позволяет это сделать. Если разница в нагреве между первым и вторым патрубками будет существенной, то что-то не так

Он, скорее всего, забит, поэтому требуется менять радиатор печки Лада Калина.
Обратите внимание на наличие подтеков антифриза. Если радиатор течет, то следы маслянистой жидкости могут быть на патрубках.

Материал по теме: Самостоятельный ремонт Хендай Солярис, замена цепи ГРМ

Инструменты для замены отопителя

Набор отверток
Набор ключей
Новый радиатор (желательно импортный, чтобы он был изготовлен из нержавеющих вариантов металла)
Антифриз
Маленькая болгарка

Болгарка нужна в тех случаях, когда радиатор меняется без демонтажа торпедо. Кстати, вместе с приборной панелью, придется самостоятельно снимать чуть ли не полсалона.

Как заменить радиатор: основные способы

Как мы уже упоминали выше, замена радиатора на машинах Лада Калина – это довольно сложная процедура, требующая разборки всей передней панели. Чтобы выполнить ее своими руками, вам потребуется подготовить инструменты – пассатижи, крестовидная отвертка, гаечный ключ, а также знание описанной ниже последовательности работ:

сливаем охлаждающую жидкость и отвинчиваем сперва саморезы, удерживающие радиатор, а затем – гайки, которыми крепится педаль газа;
извлекаем электронный блок управления двигателем;
отвинчиваем все саморезы, удерживающие торпеду. Лучше всего делать это, воспользовавшись инструкцией к автомобилю Лада Калина, чтобы не допустить совершенно ненужных ошибок;
снимаем панель. Здесь мы сделаем небольшое отступление и дадим полезную рекомендацию. Все крепежные элементы, которые удерживают торпеду, лучше аккуратно сложить в одном месте, запоминая их местоположение в конструкции авто. Иначе вы просто запутаетесь, потому что винтов, болтов и саморезов в модели Калина довольно много;
снимаем каркас уплотнителя, позволяющий добраться до радиатора и извлекаем сломанную деталь;
осуществляем установку нового устройства и собираем переднюю панель в обратном порядке. Следите за тем, чтобы не осталось «лишних» деталей или крепежных элементов.

Рекомендуем: Неисправности свечей зажигания. Проверка свечей

Как слить тосол на Калине?

Во избежание ожогов, работы с охлаждающей жидкостью выполняйте только на остывшем моторе.

Слить тосол можно двумя способами:

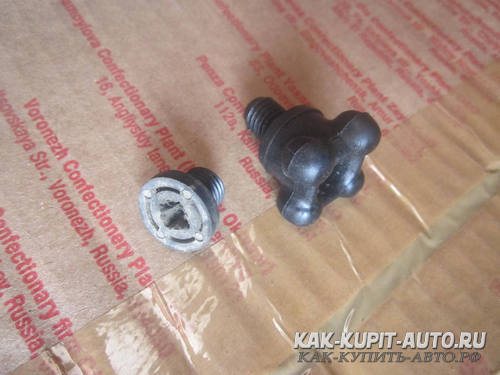

1) Можно открутить сливную пробку в нижней правой части радиатора охлаждения двигателя и открыть пробку расширительного бачка. Если будете сливать классическим методом, то рекомендую Вам штатную пробку радиатора заменить на вот такую тюнинг-версию, которая продается в магазине за 15 р. Шлицы под отвертку на штатной пробке (на фото — слева) быстро разбиваются, искать ее приходится на ощупь – она не выступает из радиатора, а тюнинговая пробка (на фото — справа) хорошо заметна и легко откручивается от руки. Всем калиноводам рекомендую поставить такую пробку!

2) Второй метод слива антифриза заключается в том, чтобы слить лишь ту часть тосола, которая находится в радиаторе печки (1-2 литра). При этом вся слитая ОЖ будет собрана в канистру и ни капли не прольется, а остальная жидкость останется на своих местах в системе.

Методика следующая: снимаем шланг с подогрева дроссельного узла:

Из этого шланга будет сливаться ОЖ, поэтому его надо нарастить другим шлангом, а свободный конец положить в канистру, где будет собираться слитый тосол. В качестве переходника я использую высокую головку на 10, благо в ней есть сквозное отверстие, и, по сути, она является трубкой.

Далее, зажимаем пальцем штуцер подогрева дроссельного узла (с которого снят шланг) и дуем в расширительный бачок. Давление в системе возрастает и антифриз устремляется по шлангу прямо в канистру. Когда из шланга пойдет воздух, значит основная часть тосола из печки уже вышла.

Дуть в расширительный бачок – занятие на любителя, поэтому кто-то предпочтет слить ОЖ через пробку радиатора, но я для себя сделал простейшее преспособление, позволяющее накачивать воздух в систему с помощью компрессора. Разобрав старую пробку от расширительного бачка, я просверлил в ней отверстие и вставил изнутри сосок от автомобильной камеры:

Теперь накачиваем бачек насосом или компрессором и ОЖ сливается сама.
