Реле и предохранители лада калина

Как найти причину

Начните проверку с электродвигателя. Для этого отсоедините от него электрические провода, и подключите его напрямую к аккумулятору, соблюдая полярность. Если вентилятор не включился – проблема именно в нем. Если же он заработал, нужно искать другую причину.

Проверьте все контакты на разъемах, а после реле и предохранитель. Они расположены в дополнительном монтажном блоке, который находится справа от панели приборов возле нижнего воздуховода печки.

Предохранитель (50 А) можно проверить тестером, реле лучше взять заведомо рабочее, и установить его в соответствующее гнездо. Если проблема не решилась, идем дальше.

Проверяем датчик температуры. Для этого прогрейте двигатель до рабочей температуры, заглушите его и отключите датчик. Он расположен сверху на корпусе термостата. При отключенном датчике контроллер самостоятельно должен запустить вентилятор на постоянную работу.

Заведите двигатель и дождитесь, пока включится вентилятор. Если температура охлаждающей жидкости достигла критического показателя, а вентилятор не включился, нужно искать обрыв в электропроводке.

Нужно ли менять вентилятор

Если вы установили, что проблема в самом вентиляторе, вернее в его электродвигателе, можно попытаться его отремонтировать. Чаще всего он перестает работать из-за выхода из строя щеток, или же из-за проблем с подшипниками ротора. Реже приходит в негодность коллектор или возникает обрыв в обмотке.

В случае если вентилятор не подлежит ремонту, его нужно заменить.

Ни в коем случае не следует ездить на автомобиле с неработающим вентилятором. Перегрев двигателя неминуемо приведет к разрушению резиновых шлангов системы охлаждения, прокладок, а также грозит выходом из строя деталей поршневой группы.

Почему не включается вентилятор охлаждения на калине? несколько причин на выбор »

Искать ответа на вопрос, почему не включается вентилятор охлаждения на Калине, наверное, приходится многим владельцам данной модели. Если он перестает работать, выход один: остановиться и ждать, пока движок остынет. В противном случае – закипит, заклинит поршни – и здравствуй, капитальный ремонт.В пределах города это еще не так серьезно: если торопишься, можешь оставить машину и добраться, куда нужно, на общественном транспорте с тем, чтобы разобраться с системой охлаждения позже. А вот между городами неработающий вентилятор – великая головная боль. Если не найти причину и не устранить ее, ехать 40 километров без буксира можно часов 8: проехал 2-3 км – стал и ждешь, пока остынет. Веселая выйдет поездочка! Особенно если за спиной уставшие дети, которые планировали быстренько доехать и начать отдыхать.

Почему не включается вентилятор охлаждения на Калине? Тому есть несколько причин. Какие-то можно устранить на месте, какие-то потребуют дополнительных запчастей. Но даже если вы не сможете запустить вентилятор сразу, вы хотя бы сможете оценить перспективы и начать махать тросом проезжающим на пару часов раньше, пока еще есть на что-то силы.

Отбрасываем самый мрачный вариант

Прежде, чем проверять остальные составляющие системы охлаждения, нужно убедиться, что с вами не случилось самого плохого, и . Надо сказать, в «Калине» это крайне ненадежный агрегат и почему-то выходит из строя часто и густо. Известны случаи, когда он переставал работать, даже если его меняли позавчера. Поэтому многие опытные владельцы данного авто, отправляясь в дальнюю поездку, берут с собой запасной. Так, на всякий случай!

Удостовериться, что термостат в норме (или нет), можно, потрогав нижний радиаторный патрубок. Если он остался холодным, значит, термостат уже неживой, и нужно доставать резервный или проситься на буксир. В отсутствии и попутчиков, и запасов ползти придется медленно и печально до ближайшего СТО.

Прозваниваем цепь

Исключив из списка вероятностей термостат, проверяем электрическую схему. Для начала – предохранители (как их правильно проверить, ).

Первым идет тот, что отвечает непосредственно за электровентилятор. Он расположен на консоли сбоку, там, где находятся ноги переднего пассажира. Добраться до него несложно: откручивается саморез, фиксирующий крышку дефлекторами для обдувания теплым воздухом – и перед вами искомая запчасть.

Если этот предохранитель цел, придется лезть дальше, в дополнительный блок. Ключом-десяткой отворачивается болт крепления и вытаскивается весь узел. На этом этапе нужно проявлять терпение и аккуратность: извлечению знатно мешает целый пук идущих к блоку проводов. Выдернете какой-нибудь – застрянете на трассе надолго. А вот предохранитель в блоке искать недолго: он там один, именно тот, который нужен.

Если и эта деталь в норме, сразу же проверяем реле – они находятся в этом же блоке и передают напряжение на вентиляторный двигатель. Их там 2: расположенное над крепежной планкой с левого края отвечает за работу вентилятора на малых скоростях, крайнее справа включает его высокую скорость. В рабочем состоянии должны быть оба.

Если и здесь не найдены сбои, придется лезть под капот.

Чем порадует сам вентилятор?

Проверять нужно и его, и температурный датчик. Сначала займемся электровентилятором. Чтобы убедиться в работоспособности двигателя, его клеммы напрямую кидаются на аккумуляторную батарею. Завелся – значит, с вентилятором все хорошо. Переходим к датчику. В зависимости, какой движок стоит на вашем железном коне, действия будут разными:

• При карбюраторе: снимаем штекерный разъем температурного датчика (расположен он, кстати, на правом радиаторном бачке) и замыкаем перемычкой его клеммы. Вентилятор закрутился – датчик рабочий, просто клеммы соскочили. Остался мертв – пора менять датчик;
• При инжекторе ищем датчик рядом с термостатом и скидываем с него разъем. Если вентилятор начал вертеться, значит, включился аварийный режим, а ваш датчик успел ранее перегореть.

ВАЗ 2114 блок предохранителей

На автомобилях серии Самара 2, к которым относится ВАЗ 2114, имеется монтажный блок, который установлен в моторном отсеке под ветровым стеклом с левого борта.

Расположение блока предохранителей на ВАЗ 2114

В нем размещаются различные реле и предохранители. Из-за этого его часто называют блоком предохранителей. Крышка монтажного блока крепится фиксаторами сделанными из пластмассы, они достаточно легко отщелкиваются и она снимается. На внутренней ее стороне изображена схема предохранителей ВАЗ 2114. Там указана номинальная сила тока, которая разрешена в цепи для каждого защитного устройства.

Нельзя устанавливать ЗУ с силой тока, превышающей номинальные значения, указанные в схеме. В этом случае возможна поломка электроустройства находящегося в цепи.

На инжекторных машинах реле и ЗУ расположены следующим образом.

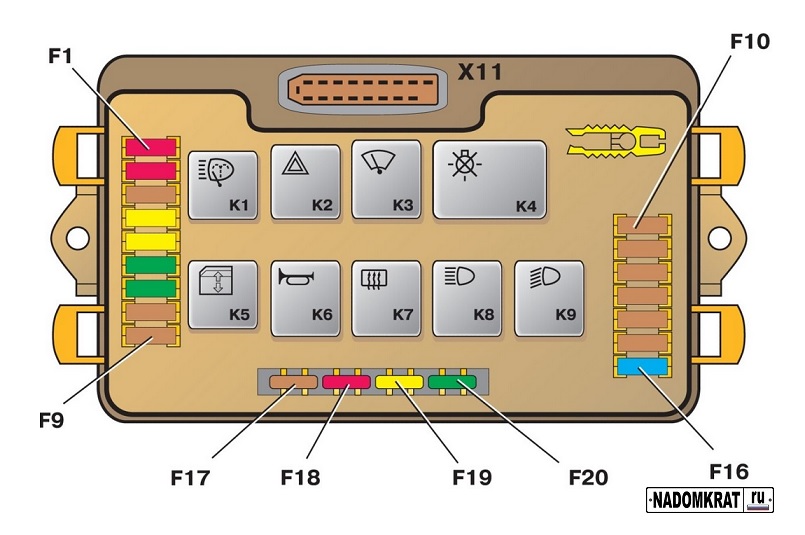

Блок предохранителей ВАЗ 2114

В правом верхнем углу виден небольшой желтый пинцет, он специально прикреплен там для замены ЗУ.

Всего в этом блоке располагается 17 действующих ЗУ с F1 по F16 и 4 резервных — F17, F18, F19 и F20.

Кроме того в машине имеется еще один блок, где находятся предохранители, он размещен в салоне автомобиля под бардачком и открытой полкой.

В салоне установлены:

• ЗУ на топливный насос, с номинальным током вставки 15 А;
• защита (7,5 А) на реле вентилятора, датчик скорости, датчик кислорода, ДМРВ;
• предохранитель с током 7,5 А для защиты ЭБУ и блока зажигания.

Предохранители под правым экраном консоли ВАЗ 2114

Для того чтобы грамотно эксплуатировать электрооборудование автомобиля, оперативно реагировать на возникающие неисправности или отказы, надо хорошо разбираться в какие цепи включено то или иное защитное устройство.

Для чего нужен ДВВ

Во время длительного движения транспорта на пониженной передаче или долгой стоянки на холостом ходу, радиатор не получает достаточного обдува воздухом. В результате температура охлаждающей жидкости резко возрастает и жидкость может закипеть. Часто возникающий перегрев двигателя может стать причиной преждевременного износа поршневой группы цилиндров мотора. Поверхности трущихся деталей при сильном нагреве начинают терять свои прочностные характеристики, что вызывает их разрушение. В конце это приведёт к капитальному ремонту двигателя, сопровождаемого большими финансовыми затратами.

ДВВ Калина:

Чтобы обезопасить автомобиль от возникновения таких явлений, радиатор оснащается вентилятором, который принудительным обдувом резко понижает температуру жидкости в системе охлаждения двигателя. Вентилятор включится в момент приближения температуры к порогу закипания тосола. Функция датчика не ограничивается регулированием работы электровентилятора. Дело в том, что информация о температуре тосола, поступающая в «мозговой центр автомашины» — ЭБУ, обрабатывается и преобразуется в команды, корректирующие пропорциональный состав топливной смеси, момент искрообразования и другие режимы работы приборов двигателя. От исправности ДВВ зависит во многом продуктивная работа инжекторного двигателя Лады Калины.

Усовершенствования вентилятора Калины

В Лада Калина контур охлаждения можно подвергнуть модернизации, что существенно снизит риск вынужденной остановки в связи с выходом из строя одного из компонентов системы. Первоочередной мерой является установка более надежного термостата. Некоторые владельцы LADA Kalina монтируют 6-отверстный узел, а также дополняют контур вторым печным краном с установкой еще одной помпы.

В качестве второго варианта усовершенствования фигурирует монтаж вентилятора «спортивной» версии. Это изделие наделено собственным контроллером, способным показывать функционирование системы. Здесь без внесения определенных корректив в электрическую схему просто не обойтись.

Также не лишней будет установка дополнительной кнопки принудительной активации вентилятора. Чаще всего ее располагают на панели.

Основные причины

• Неисправность датчика температуры охлаждающей жидкости. На Лада Калина их два. Один даёт данные на панель приборов, второй в ЭБУ автомобиля.

• Перегорание предохранителя в цепи вентилятора.

• Неисправность электродвигателя.

• Нарушение контакта в разъёмах электропроводки.

Алгоритм проверки

• Отсоединяют разъём с датчика температуры, который находится возле термостата. При отключенном датчике и включенном зажигании вентилятор охлаждения должен работать постоянно. Если вентилятор не включился, то это может быть предохранитель вентилятора или сам вентилятор.

• Блок реле и предохранителей вентилятора на Ладе Калина расположен под декоративной накладкой у левой ноги переднего пассажира. Блок состоит из трех реле, два из которых (1 и 3), отвечают за работу вентилятора на высокой и низкой скорости. Рядом расположен предохранитель. Предохранитель проверяют визуально (целость плавкой перемычки) или омметром, который должен показать нулевое сопротивление. Реле можно проверить, подключив прибор к клеммам контактной группы и подавая напряжение с аккумулятора на клеммы включения. Не следует вместо перегоревшего предохранителя устанавливать «жучек» из проволоки. Пожары в автомобилях не редкость. Необходимо найти причину перегорания, возможно замыкание электродвигателя или проводки. Устанавливают аналогичный предохранитель. Если все работает нормально, то все устанавливают на место, если предохранитель снова перегорает, то причина в замыкании. Номинал предохранителя – 50 А.

• Исправность самого вентилятора проверяют, подавая на его разъём напряжение с аккумулятора напрямую. Если он вращается и все остальные элементы исправны, то причина только в электропроводке. К счастью, это встречается довольно редко. Когда двигатель не работает даже при непосредственном подключении к аккумулятору, то выход только один – замена вентилятора. Ремонт двигателя не имеет смысла, поскольку стоимость нового не так уж и велика, а надежность отремонтированного вряд ли буде высокой.

Проверка датчика

Для полной проверки датчик придется снять, что связано со сливом небольшого количества охлаждающей жидкости.

Проверить датчик можно тестером в режиме сопротивления. Щупы прибора подсоединяют к клеммам разъёма и погружают кончик датчика в горячую воду. Таблица показаний.

Температура (°C)	Сопротивление (Ом)
100	177
90	241
80	332
70	467
60	667
50	973
45	1188
40	1459
35	1802

При проверке нужно проверять состояние контактов разъемов. При плохом контакте они будут перегреваться и контакт еще более ослабнет, вплоть до полного пропадания. Разъемы должны быть сухими, чистыми и без следов перегрева.

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

Замена датчика включения вентилятора на ваз 2101-ваз 2107

Добро пожаловать! Датчик включения вентилятора — далеко не последний датчик в автомобиле, потому что благодаря нему осуществляется включение вентилятора радиатора когда температура двигателя достигает определённой отметки, но не на всех автомобилях так, вот к примеру если брать самые первые ВАЗ 2101 то на них вообще данного датчика не было, позже он конечно же появился но уже ближе к снятию данного автомобиля с конвейера, но зато эти автомобили практически никогда и не грелись, так как вентилятор у них крутился постоянно, но если система охлаждения у автомобиля полностью исправна то и машины с датчиком благодаря которому включается вентилятор тоже не будет греться, да и прогреваться она будет намного быстрее потому что вентилятор не крутиться и даёт двигателю очень быстро нагреться.

Новая Лада: Прицениваемся к седанам Lada Vesta, Kia Rio и Volkswagen Polo. Тест-драйв lada vesta,kia rio,volkswagen polo — ДРАЙВ

Примечание! Чтобы произвести замену этого датчика, возьмите с собой набор с инструментами: В этом наборе у вас обязательно должен лежать гаечный ключ на «30», с его то помощью вы и будете выворачивать датчик, кроме него ещё ёмкостью запаситесь не малой (Тазик литров на 10 отлично подойдёт), но хотя если сделать всё быстро то и никакая ёмкость вам не понадобиться, в общём чуть позже (По мере прочтения статьи) мы вам объясним зачем нужен тазик и как поступить если вы не хотите пачкать его!

Где находится датчик включения вентилятора? Начнём с того что его нужно искать в подкапотном пространстве автомобиля, открыв капот сразу же ищите радиатор (Он синей стрелкой указан на большом фото), в данный радиатор датчик то и будет вкручен (Датчик красными стрелками указан), но только как вы видите на фото ниже, провода от датчика отсоединены, соответственно у вас они будут подсоединены и вы увидите немного другую картину, кроме этого как вы видите все радиаторы имеют абсолютно разную форму и у кого то отверстия под датчик находиться в левой нижней части (см. большое фото), а у кого то в правой нижней части (см. маленькое фото), если у вас в правой то датчик чуть выше нижнего патрубка будет находиться который синей стрелкой указан, но на алюминиевом радиаторе данный датчик располагается вообще в самом низу под патрубком а не над ним, поэтому ищите он по сути всегда одну форму имеет, а его форму вы прекрасно видите на фотографиях ниже.

Когда нужно менять датчик включения вентилятора? Его меняют при выходе из строя, а именно если он вентилятор радиатора перестал включать, вы это сразу поймёте если ваш автомобиль будет греться до высокой температуры а вентилятор всё не будет и не будет включаться, хотя в данном случае так же электродвигатель вентилятора может быть виноват, но всё это (Исправность датчика имеет ввиду и электродвигателя вентилятора) легко проверить, просто возьмитесь руками в таком случае за оба проводка которые к датчику подсоединяются (Это клеммы по сути, фото ниже смотрите) и отсоедините их, а когда они вынуться перемкните их между собой и держите, это лучше в перчатках делать и браться за клеммы не советуем мы вам, просто за сами провода возьмитесь а кончики клемм перемкните, после этого сразу же вентилятор охлаждения должен будет заработать (В этом случае датчик нужно менять), а если же вентилятор не включиться, то либо с электродвигателем у вас проблема либо же с проводкой которая к датчику подсоединяется что то, но в основном вентилятор всегда включается и это говорит о том что датчик перестал работать, кстати если у вас в пробке сломается этот датчик, то можете смело отсоединять эти два проводка от него и перемотать их изо-лентой, чтобы они вместе совместились, после этого вентилятор у вас будет работать постоянно, вернее до того пока вы клеммы не разомкнёте

Примечание! Когда провода смыкать будете между собой, зажигание на автомобиле включить не забудьте и да кой что ещё, если вдруг при смыкании проводов у вас вентилятор не заработает, предохранитель который за электродвигатель отвечает проверьте, возможно он у вас сгорел и требует замены!

При какой температуре включается вентилятор? Лада Калина Блог

При какой температуре включается вентилятор?

В последнее время приходится ездить на своей Калины довольно редко, и заметил такую особенность, что вентилятор вообще не включается. Хотя и в пробках приходится постоять, и температура за бортом выше +30 градусов. Начали терзать сомнения по поводу работоспособности вентилятора или электрики, отвечающей за его работу.

Решил проверить все на холостых оборотах при стоянке автомобиля. Завелся и подождал пока двигатель прогреется до высокой температуры. В это время открыл капот и стал наблюдать за вентилятором. Минут за 20 работы мотора, стрелка указателя температуры охлаждающей жидкости подошла к отметке 100 градусов, но вентилятор все еще не хотел включаться.

Я уже подумал, что с машиной что-то не так, но как только стрелка чуть поднялась выше 100 град. (примерно 102). вентилятор заработал, и я вздохнул с облегчением. Выше на фото, как раз показан момент его включения. Почитав специализированные форумы, пришел к выводу, что такая температура и должна быть для подачи сигнала с ЭБУ.

Также встретил довольно много мнений, что лучше установить меньший порог срабатывания, к примеру, с помощью режима «Тропик» на бортовом компьютере «Штат». Возможно, что в некоторых случаях это будет оправданно, но постоянное включение данного режима — думаю, ни к чему хорошему не приведет. Тем более, что летом двигатель часто греется до 95-98 градусов и эту температуру можно считать нормальной. А если лопасти начнут крутиться при достижении такого порога, то долго электромотор точно не проработает в таком режиме.

Перегреть же двигатель очень сложно при нормальной работе вентилятора. Хотя был с моей Калиной один случай, когда в аномальную жару (+42 в тени) пришлось тащиться пару километров за скрепером. Как-то я упоминал об этом случае. После достижения критической температуры, срабатывает постоянный продолжительный звуковой сигнал от панели приборов и загорается контрольная лампа. В этот момент сигнал подается на штатный БК и он фиксирует ошибку 6. Подробнее об этом можно почитать здесь: Коды ошибок бортового компьютера и само-диагностика панели приборов .

В моем случае после срабатывания «пищалки» о перегреве, сразу же удалось выехать на ровный участок дороги и стрелка моментально спустилась на нормальный уровень. Слава Богу, обошлось без последствий для мотора, но лучше таких ситуаций не допускать.

Список материалов по этой же теме

Фото отчет и подробная инструкция по замене основного радиатора (охлаждения двигателя) на Калине своими руками! Личный опыт автовладельца

Процедура замены охлаждающей жидкости на Калине своими руками с фотографиями. Пошаговая инструкция слива и залива тосола, антифриза и рекомендации от опытных владельцев

Мне хотелось узнать можно ли приспособить салон калину универсал для спальни.

У меня калина 1.6, 16кл. 2008 года, у нас на урале последние два года вообще жары нет летом, дак стрелка валит практически к красной метке и только тогда начинает по тихоньку остывать, это получается где то при 120 градусах включается вентилятор. А вот ещё вопросик есть, у кого есть на калине кондиционер? Где находится балон с фрионом?

Увы, но в «Тропике» «Штата» бывает проблема. При выставлении какой либо температуры происходит конфликт между штатной системой автомобиля и «Штатом». А именно: если выставить значение меньше «заводской», то при достижении заданной (выставленной) температуры вентилятор радиатора включается, НО сразу же отключается штатной системой автомобиля и более НЕ включается. Что самое интересное, активировав раз функцию «Тропик» отключить (явно) ее уже нельзя, только лишь установить максимальную температуру в «Тропике» или, как позже выяснилось, попробовать поменять канал связи в «Тропике» (линия 1 или линия 2).

В настройках «Штата» вместо «вентилятор 1» ставишь «вентилятор 2» и выставляешь требуемую температуру тропика, никакого конфликта уже не будет. Будет работать как положено. Лично у меня так и получилось. Калина седан 2006 г.

Изменить можно повторив операцию записи.

Температуру включения вентилятора можно изменить. С завода она 102-105 `С. Это многовато. Я снизил до 98`С, как на классике от механического датчика включения вентилятора. Делается это просто. Попросите у друга или на прокат Бортовой компьютер «Штат» на пару минут. Пподключите его в свой авто (нужно только K-line) и в режиме показания температуры двигателя переведите в режим «Тропик». Выставляем температуру включения вентилятора 98`С. Всё, «Бортовой компьютер Штат» нам больше не нужен. То, что выставили прописалось в ЭБУ авто навсегда.

http://ladakalinablog.ru

Основные причины сбоев в работе датчика

Итак, по каким причинам на Калинах и Приорах, да и на всех ВАЗах в принципе, контроллер может не работать:

1. Первая причина — неработоспособность термостата. Такая проблема является одной из самых сложных, при ее появлении вентилятор будет срабатывать неправильно. Чтобы убедиться в том, что термостат рабочий, нужно будет потрогать нижний шланг — если он холодный, то устройство действительно вышло из строя. Вообще, для Калины поломка термостата — явление достаточно распространенное.
2. В том случае, если термостат рабочий, то необходимо произвести диагностику предохранительных элементов. Также следует проверить и состояние самих цепей, для этого воспользуйтесь мультиметром. Схема предохранителей должна быть указана на обратной стороне крышки блока. В случае с Калиной блок расположен под приборной панелью, вас интересует предохранительный элемент 3, его емкость составляет 50 ампер. Если предохранитель рабочий, то нужно произвести диагностику реле вентилятора, оно маркируется цифрой 1. В том случае, если эти элементы рабочие, то придется снимать блок управления вентилятором — для этого отодвиньте воздуховод и, используя гаечный ключ на 10, открутите его крепление. На блоке должны быть два реле, их следует проверить.
3. Также не лишним будет залезть в моторный отсек и прозвонить контакты непосредственно вентилятора. Проблема может заключаться в обрыве, переломе проводки, окислении контактов, а также в перегоревшей обмотки внутри устройства. Проблемы с проводами и контактами решаются без проблем — плохая проводка меняется, а контакты зачищаются. Но если проблема кроется в обмотке, то устройство придется полностью менять.
4. Также проблема может крыться непосредственно в самом датчике. Для запуска вентилирующего узла необходимо будет сбросить клеммы с устройства. Диагностика контроллера производится путем демонтажа термостата и помещения его в емкость с горячей водой — термостат в этот момент должен открыться.
5. Еще одна причина, которая случается достаточно редко, это обрыв в цепи. Такую проблему можно диагностировать с помощью мультиметра — оборвавшиеся провода подлежат замене (автор видео о диагностике регулятора своими руками — Дмитрий Мазницын).

Почему перегорают предохранители и какие симптомы

Предохранители никогда не перегорают без причины и Лада Калина – не исключение. Плавкие вставки защищают цепи от следующих неисправностей:

1. Короткое замыкание.
2. Перегрузка.

Задача предохранителя – спасти электрическую цепь: проводку, потребители и не допустить возникновения пожара, вызванного оплавлением проводов или иных частей электрической цепи.

Короткое замыкание – одна из причин оплавления вставки, которое чаще происходит из-за повреждения проводов, замыкания «плюса» на массу кузова или при ДТП, в результате которого жгут или отдельный провод перерубило частью кузова.

Перегрузки могут быть вызваны одновременной работой многих потребителей или при использовании низкокачественных компрессоров для подкачки шин, запитываемых от прикуривателя.

Есть и другая причина, которая происходит крайне редко – это использование китайских плавких вставок, ток срабатывания которых немного ниже, чем предусмотрено электрической цепью. Несмотря на то, что на корпусе вставки может быть указано 15А, на самом деле, эта цифра может быть занижена до 10.

Симптом сгоревшего предохранителя – полный отказ потребителя. К примеру, если прикуриватель не работает, то в 90% случаев, всему виной сгоревший предохранитель. Чтобы в этом убедиться, достаточно открыть крышку, достать плавкую вставку, руководствуясь таблицей и проверить ее целостность. Если визуально это сделать невозможно, допускается использование мультиметра в режиме прозвонки.

Исправный предохранитель должен прозваниваться, а перегоревший покажет на приборе обрыв. В случае, если замена вставки не помогла, придется диагностировать уже блок предохранителей или искать проблему в другом месте.
