Реле поворотов приора , схема поворотов приора

Видео «Бюджетный вариант ремонта подрулевого переключателя»

В ролике ниже представлен недорогой вариант ремонта подрулевого переключателя в автомобиле Пежо (автор видео — канал EzjikOnline).

Причиной неработающего электрооборудования в автомобиле (например, бензонасос, подогрев сидений, обогрев стекол, электростеклоподъемники и т.д.) может быть неисправное реле. Рассмотрим простой способ, как проверить автомобильное реле на работоспособность своими руками.

Схема включения 4-х и 5-ти контактного реле:

Чтобы проверить реле необходимо (все контакты реле подписаны, а силовые контакты обычно имеют желтоватый оттенок):

Подать напряжение 12 В (например, от аккумулятора) на выводы обмотки катушки реле (управляющие контакты 85 и 86).
Измерить сопротивление (мультиметр в режиме омметра) между силовыми выводами (30 и 87).

Если реле рабочее, то во время подачи напряжения будет щелчок, и сопротивление станет близким к нулю (бесконечно малым). В противном случае реле неисправно и его необходимо заменить.

Особенность проверки 5-ти контактного реле: контакты 30 и 88 должны быть сомкнуты, а при подачи напряжения на управляющие контакты (85 и 86) должны размыкаться. В противном случае реле неисправно.

Процесс проверки реле также представлен на видео:

Напомним, другой причиной неисправности электрооборудования в машине может быть обрыв проводки или короткое замыкание. Определить причину можно также при помощи мультиметра.

Ключевые слова: универсальная статья

Тщательное изучение технического состояния

Для проведения диагностики и устранения возникшей неисправности следует посетить СТО. При наличии опыта и необходимого оборудования сделать все можно своими руками. Для этого понадобится 1-2 часа свободного времени. Среди наиболее распространенных причин автослесари выделяют короткое замыкание или физический износ механизма. Вне зависимости от этого порядок действий выглядит следующим образом:

Среди возможных причин неисправности встречается повреждение проводки, идущей до блока управления электропакетом. Один из наиболее распространенных примеров: неверно установленная магнитола пережимает провода, что и приводит к замыканию. Не стоит упускать из поля зрения проводку, соединяющую лампочки и ЦБКЭ. Убедиться в исправности схемы можно следующим образом:

Не работают поворотники на ВАЗ 2109, 2114, 2115

Нередко водители сталкиваются с такой проблемой, что поворотники по определенным причинам не работают. В этой статье будут рассмотрены причины подобных неполадок на примере автомобилей производства ВАЗ: 2108, 2109, 21099, 2113, 2115. Каждая из этих машин причисляется к семейству САМАРА, поэтому обладает схожей электроникой. Практически во всех случаях ремонт указателей – несложная работа. Самое главное при этом – определить основную причину неисправности. Заголовок 2: Указатели поворотов не мигают Если не работают поворотники на ВАЗ 2114 — точнее, не мигают — то причина поломки заключается в реле указателей.

Чтобы исправить эту неполадку, в большинстве случаев достаточно постучать по реле либо произвести его замену. Причиной этого, как правило, является плохой контакт или попадание внутрь большого количества воды. Если даже после замены они не функционируют должным образом, то стоит осмотреть контакты и блок предохранителей. Если не работают поворотники ВАЗ 2114, то стоит знать: реле располагается в блоке. Оно обозначено пометкой К2. Обязательно требуется проверить предохранитель F12, а также осмотреть его контакты с самим блоком. Причина поломки может скрываться также в аварийной кнопке или в переключателе.

Не включаются указатели поворотов

Если не работают поворотники ВАЗ 2109 или перестал функционировать один из них, то причин может быть несколько. Каждую из них рекомендуется рассмотреть в отдельности: 1. Первым делом требуется проверить лампу на предмет работоспособности. При необходимости её потребуется заменить на новую; 2. Затем следует проверить, работают ли контакты соединений

Особое внимание рекомендуется уделять соединениям блока, переключателей, и в последнюю очередь самих указателей; 3. Посмотрите, исправны ли включатели; 4. Проверьте работоспособность реле, проведите замену их и предохранителей

В случае, когда не работают поворотники и аварийка ВАЗ 2114, то причина этого практически всегда скрывается в реле. Заголовок 2: Как поступить, если поворотник не выключается? Если при поворотах рулем указатели не выключаются самостоятельно, то требуется менять сам выключатель. Заголовок 2: Быстрое мигание Если они моргают слишком быстро, то причиной является перегоревшая лампочка. Стоит их осмотреть и при необходимости заменить. Другим фактором частого моргания может быть окисление фишек, расположенных на фонарях заднего света. Гораздо реже виной такого мигания становится непригодность дорожек, расположенных в дополнительном блоке

Проверьте работоспособность реле, проведите замену их и предохранителей. В случае, когда не работают поворотники и аварийка ВАЗ 2114, то причина этого практически всегда скрывается в реле. Заголовок 2: Как поступить, если поворотник не выключается? Если при поворотах рулем указатели не выключаются самостоятельно, то требуется менять сам выключатель. Заголовок 2: Быстрое мигание Если они моргают слишком быстро, то причиной является перегоревшая лампочка. Стоит их осмотреть и при необходимости заменить. Другим фактором частого моргания может быть окисление фишек, расположенных на фонарях заднего света. Гораздо реже виной такого мигания становится непригодность дорожек, расположенных в дополнительном блоке.

Неяркое горение

Если не работают поворотники на ВАЗ 2115 или лампочки тускло горят, то требуется: 1. Проверить лампочки на соответствие их мощности; 2. Зачистить массу. Заголовок 2: Щелчок реле поворотников Если вы столкнулись с частыми щелчками указателей, то проблему стоит искать в дополнительном блоке, даже точнее – в контактах реле. Они могли со временем окислиться и прийти в негодное состояние, либо просто неплотно прилегать. Возможно, реле оказалось бракованным. В таком случае рекомендуется установить заводское реле.

Схема

На картинке изображено схематичное расположение реле указателей поворотов.

Место, где располагается красный крестик, указывает, что для оптимального функционирования светодиодов здесь требуется оборвать цепь. Если вам требуется оригинальная цепь, то этой пометке красного цвета не нужно уделять внимания.

Замыкает поворотник

Если не работают указатели поворота ВАЗ 2115, то стоит внимательно осмотреть заднюю фару. Одно из наиболее уязвимых мест каждого авто – плата задней фары. Проблема также может скрываться в окислении контактов, которое произошло вследствие коррозии. Из-за этого перегорает и предохранитель, что ведет к замыканию поворотников.

emex52.ru

Если указатели поворотов не работают.

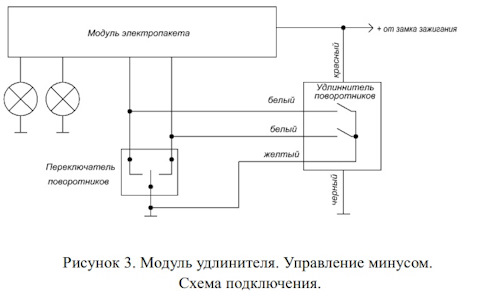

Если указатели поворотов перестали работать, то найти неисправность сложнее чем, если бы в схеме применялось реле поворотов. Так же отсутствие предохранителя в цепи поворотов повышает риск выхода из строя контроллера управления электропакетом при коротком замыкании в цепи. Для поиска неисправности может понадобиться диагностическое оборудование или адаптер с соответствующим программным обеспечением. Подключение оборудования производится к диагностическому разъёму автомобиля. Если ни оборудования, ни программ нет, то можно проверить цепь и исправность переключателей. При их исправности проверить цепи питания сигнальных ламп. Для этого отключите разъём от контроллера и подключите поочерёдно питание через предохранитель 5А

на выводы 14 и 15 разъёма Х1. Если предохранитель не сгорит, а сигнальные лампы будут гореть, то неисправен контроллер. В противном случае проверьте соответствующую цепь.

Многие владельцы автомобиля Лада Приора сталкиваются с неисправностью в работе указателей поворотов. По прошлому опыту они начинают искать причину сбоя с реле или предохранителя, но найти их не могут. Рассмотрим, как устроена схема указателей поворотников и порядок поиска неисправности.

Поиск неисправности если не работают повороты, даже если Вы не имеете специальных знаний.

Проверка исправности реле поворотов.

И так рассмотрим, что делать, если не работают повороты ВАЗ с передним приводом, кроме 2170 Приора. Работа и поиск неисправности которой рассматривалось в статье «Реле поворотов Приора».

Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности.

Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49. Подключаем контрольную лампу к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно. Отсутствие питания свидетельствует о неисправности предохранителя, кнопки аварийной сигнализации или обрыве проводов, контактных дорожек монтажного блока и плохом контакте в соединительных разъёмах.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации. Если лампы не загорят, а плюс на выводе 49 есть, то возможно есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле. В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Проверка кнопки аварийной сигнализации.

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов. В контактном разъёме кнопки проверить контрольной лампой наличие питания на выводе 2 (нумерация выводов на кнопке около контактов) при включенном зажигании. При отсутствии питания устранить обрыв провода от панели приборов до кнопки. При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов. Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками. Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону. При исправности цепи от реле до переключателя контрольная лампа начнёт гореть. Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

Сообщества › Лада Приора (Lada Priora Club) › Блог › Не работает правый контур указателей поворота

Всем привет. Проблема такая Включаю правый поворот. Слышно как щелкает реле. Но на панели стрелка не мигает, и ни одна из лампочек тоже не мигает. КОгда аварийку включаешь, то тоже с правой стороны ничего не горит. Все остальное работает — габариты, ближний дальний Штат Х1 показал ошибку 8004 — обрыв цепи правого указателя поворота ЧТо может быть?

Нашлась причина блок управления электропакетом надломлен провод х2 7 контакт устранил

Комментарии 25

посередине панели внизу сбоку крышку сними возле педали и рукой можно долезьть

Проблема нашлась. Провод на x2 под номером семь был надломлен Всем спасибо

Хорошо что не блок. Удачи за рулём!

Клемму уже пробовал сбрасывать? Сигналка сторонняя, если есть, может мозг выносить. У меня было наоборот, поворотники на одной стороне включались при повороте ключа. Даже подрулевой переключатель менял, думал, что залип, а оказалось сигналка затупила. Снял клемму с аккумулятора и все прошло.

Снимал. Не помогает(

Аварийка щелкает всегда, левый контур она включает

Блок электропакета поддаётся диагностике через колодку диагностики с помощью компьютера. Так что если КЗ найти не удалось, тогда лучше на диагностику съездить.

Выдало ошибку 8004- обрыв цепи правого указателся поворотов

Подкрылки не устанавливал? Была такая фигня, закрутил саморез в шлейф проводов под левым крылом.(

нет, ничего вообще не делал

Проверь приходит ли сигнал на блок с переключателя разъем хр2 7 контакт(голубой провод), и уходит ли сигнал с блока на лампы разъем хр1 контакт 15 (провод голубого цвета)

Пойду проверю Там провод один голобуй А другой голубой с белой полоской

7 контакт — провод надломлен прямо возле блока. Устранил. Заработало. Спасибо Ппц качество проводки…

Источник

Почему не работают поворотники?

Изначально необходимо обозначить, что подразумевается под понятием «корректная работа»» оптических элементов:

частота мигания сигнала составляет 60 раз в минуту;
при заведенной машине оптика всегда работает стабильно;
после переключения рычага управления вниз/вверх следует включение поворотника с нужной стороны.

Отклонения от перечисленных параметров означают сбои в работе указателей поворота, вызывать которые могут различные факторы.

Причины неполадок

Перечень причин неисправностей незначительно меняется в зависимости от схемы построения поворотной системы и может включать:

Перегорание ламп и предохранителей.
Выход из строя реле.
Повреждения проводки.
Поломку индикаторов на панели приборов.
Сбой в электронном блоке управления (актуально лишь для машин, выпущенных в последнее десятилетие);
Неисправность выключателя.

У каждой из перечисленных технических проблем имеются собственные характерные признаки, по которым можно точно или примерно определить поломку.

Неисправности: виды и способы решения

Неполадки, связанные с поворотной системой, бывают следующие:

Поворотники горят, не моргая. Этот сбой зачастую исправляется несильным стуком по реле. Но если не помогло, то остается только заменить реле. Мигание по-прежнему отсутствует? Значит необходимо поменять предохранительный блок или сам предохранитель, если его сопротивление отличается от номинального.
Работает только один поворотник. Причина неисправности кроется однозначно не в реле, поскольку в этом случае характерно сбойное функционирование обоих указателей поворотов. В порядке очередности стоит прибегнуть сначала к замене лампочки, аналогичной по мощности и размерам (текущая могла сгореть). Потом перейти к осмотру плафона. На нем имеются следы окисления? Нужно очистить контакты. Снова неудача? Значит проблема в проводке — некрепко припаян провод к патрону.
Поворотники вовсе не функционируют. Решить проблему можно уже упомянутым стуком по реле, либо заменой его или предохранителей. Также неполадка может заключаться в повреждении рычага включения/выключения указателей, ремонтироватькоторый нецелесообразно и проще заменить новым. Если в авто установлен блок управления, то неисправным может оказаться он, конкретные варианты исправления определяются после диагностики в автосервисе.
Мигание с повышенной частотой. Автомобиль таким образом может сигнализировать о том, что одна из ламп перегорела, либо имеется короткое замыкание в проводке. Если устранить неполадку сменой лампочки не вышло, то нужно проверить электропроводку.
Мигание с пониженной частотой. Может быть спровоцировано плохим контактом лампочек, выходом из строя одной из них или обрывом проводки. При этом провода рекомендуется проверять в последнюю очередь, так как они реже всего выступают источником неисправности.

Также иногда водители встречаются с«щелкающим» реле. Данная неполадка не влияет на функционал поворотников, но тоже доставляет дискомфорт. Звук, похожий на щелчок, возникает из-за окислившихся контактов реле или его брака. Проблема решается очисткой контактов или заменой релейного элемента.

Альтернативные методы взаимодействия с участниками движения

Правилами ПДД предусматривается езда без исправных указателей поворотов, но намерения должны демонстрироваться определенными жестами. Если собираетесь свернуть налево, то нужно вытянуть левую руку в сторону от водительского окна. При правомповороте необходимо высунуть левую руку, но уже согнутую под прямым углом. Торможение обозначается поднятой вверх рукой. Наряду с этим рекомендуется включить аварийный сигнал и держаться поближе к обочине.

Езда без рабочих поворотников и жестов законодательно запрещена, нарушение наказывается штрафами. Однако, если водитель указывает направлениес помощью жестикуляции, как описано выше,то сотрудники ГИБДД не имеют права выписывать штрафы.

ВАЖНО! Рекомендуется не затягивать с устранением неполадок поворотных указателей, так как передвижение без них значительно повышает вероятность возникновения аварийных ситуаций на дороге. Источник

Источник

Предохранители и реле в Ладе Калина, электрические схемы

Если у вас в Калине перестал работать тот или иной электрический прибор — фары, ближний или дальний свет, прикуриватель, печка, поворотники, а также другие устройства, то нужно первым делом найти причину неработоспособности, в частности проверьте предохранители и реле в Ладе Калина.

Первым делом в электрических цепях проверяются предохранители, потому как они являются самым слабым местом цепи и обычно первыми выходят из строя. О том, какие предохранители за что отвечают в Ладе Калине, а также где стоят реле и как найти нужное, читайте далее.

Если вы не хотите попасть в неприятную ситуацию, когда из-за сгоревшего предохранителя отказывается работать тот или иной прибор, а целого под рукой нет, полезно взять за правило всегда возить с собой набор, состоящий из разных предохранителей.

Для Лады Калины можно купить подобный набор в любом автомагазине, продающем автозапчасти для отечественных автомобилей. Места он занимает совсем немного, зато польза от него в случае выхода из строя значительно сократит ваше время для устранения неисправности.

Блок реле и предохранителей

Предохранители в Ладе Калине расположены под приборной панелью, в блоке, который находится слева от руля. Чтобы до него добраться, нужно открыть крышку, в которую встроен выключатель света фар. Крышка на защёлках, если потянуть её за верхнюю часть на себя, она откроется и откинется вниз (нижняя её часть закреплена на оси).

F1 (10 А) — иммобилайзер, лампы и датчики приборной панели, фонарь заднего хода, поворотники. Если у вас перестала работать какая-либо «стрелка» на приборной панели, или перестала загораться одна или все контрольные лампы, проверьте этот предохранитель, а также сами датчики или лампы. Если при включении задней передачи не загорается задний белый свет, дело может быть также в этом предохранителе, либо в выключателе заднего хода.

Выключатель заднего хода находится на коробке передач, чтобы его поменять, скорее всего понадобится снять защиту картера двигателя, чтобы добраться до него. Расположен с левой стороны по ходу движения на задней части коробки передач.

Если не работают поворотники и этот предохранитель целый, проверьте также реле К5, ручку включения указателей поворотов, её разъём, а также лампы самих поворотников.

F2 (30 А) — электрические стеклоподъёмники. Если перестали работать стеклоподъёмники, проверьте этот предохранитель, а также реле К2. Если предохранитель и реле исправные, то может быть целый ряд причин. Для начала попробуйте нажать кнопку стеклоподъёмника и хлопнуть дверью. Если механизм «закусило» при поднятом положении стекла, это может помочь.

Иначе нужно разбирать обшивку и смотреть на механизм. При разборе нужно проверить исправность шестерёнок и всех узлов стеклоподъёмника, включая щётки мотора. Также дело может быть в модуле электростеклоподъёмников. Он находится в левой задней двери, если с ним что-то не так, то скорее всего придётся менять этот модуль на рабочий.

F3 (10 А) — аварийная сигнализация.

Если не работает «аварийка» и этот предохранитель исправен, проверьте реле К5.

Если у вас зажглись левые или правые поворотники и постоянно горят, даже когда вы выключаете зажигание — это заводской брак. В этом случае необходима замена блока управления кузовной электроникой. Это можно сделать в официальных салонах.

F4 (20 А) — стеклоочиститель, обогрев заднего стекла. Если не работают стеклоочистители и этот предохранитель целый, проверьте также реле К4 и К6. Дело может быть в моторчике стеклоочистителя, его механизме. Проверьте ручку включения «дворников» и её разъём.

Если не работает обогрев заднего стекла, проверьте предохранитель F8, клеммы обогревателя, их контакты, а также контакты этого предохранителя и реле К6. Ещё дело может быть в плохом контакте на корпус. Масса проводки подключается на кузов под торпедой. Если в этом месте плохой или окисленный контакт, это может также стать причиной проблем с правильными показаниями приборов на панели.

F5 (25 А) — печка, электроусилитель руля, стеклоомыватель. Если этот предохранитель, и реле К4 целые и не работает печка, возможно дело в её электродвигателе (щётках) или кнопке включения, а также её контактах. Если не работает электроусилитель руля, данный предохранитель и предохранитель F31 целые, то лучше обратиться в мастерскую, потому что самостоятельно найти и устранить эту неисправность будет сложно.

F6 (20 А) — звуковой сигнал.

Если данный предохранитель и реле К8 исправные, но сигнал не работает, проверьте сам клаксон. Он расположен под передним бампером около радиатора. Иногда бывает достаточно покрутить винт регулировки

vmiredorog.ru

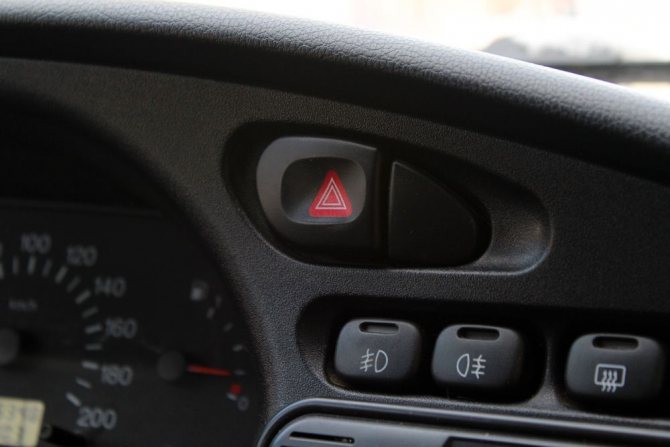

Кнопка аварийки и разъем

Изучив теорию, переходим к практике. Из вышеприведенной схемы можно видеть, что все начинается с кнопки аварийной ситуации. На нее приходит ток от зажигания. Поэтому, следует проверить первым делом, поступает ли на разъем напряжение. Возможно, отошел контактный провод, возможно, кстати, перегорел предохранитель (посмотрите по руководству к эксплуатации, какой из них отвечает за этот участок, и попытайтесь его сменить на запасной).

Мультиметром можно проверить показания на входе: по оранжевому проводу питание поступает от замка. По черному – уходит на реле. Есть еще красный – бортовая сеть, там всегда должно быть напряжение (ведь аварийка может работать и при выключенном зажигании).

Проверим и вхождение соответствующих проводов в разъем, возможно, что-то отошло или перетерлось. Если нет под рукой измерительных приборов для электричества, можно воспользоваться небольшим кусочком провода, чтобы проверить целостность схемы подключения.

Для этого отсоединяем саму кнопку аварийной сигнализации от ее разъема. Получаем гнездо с несколькими выходами, висящее на проводах различных цветов. При помощи кусочка провода, вставленного в соответствующие разъемы (перемычки), можно сымитировать работу и самой кнопки на включение, и лампочек поворотов, чтобы понять, что соответствующие гнезда рабочие.
