Решение проблем электроусилителя руля приоры

Назначение агрегата

За счет работы ЭУР снижается нагрузка и усилие на руле при совершении поворота. Узел значительно облегчает управление автомобилем, а на большой скорости он не позволяет выполнять опасные маневры.

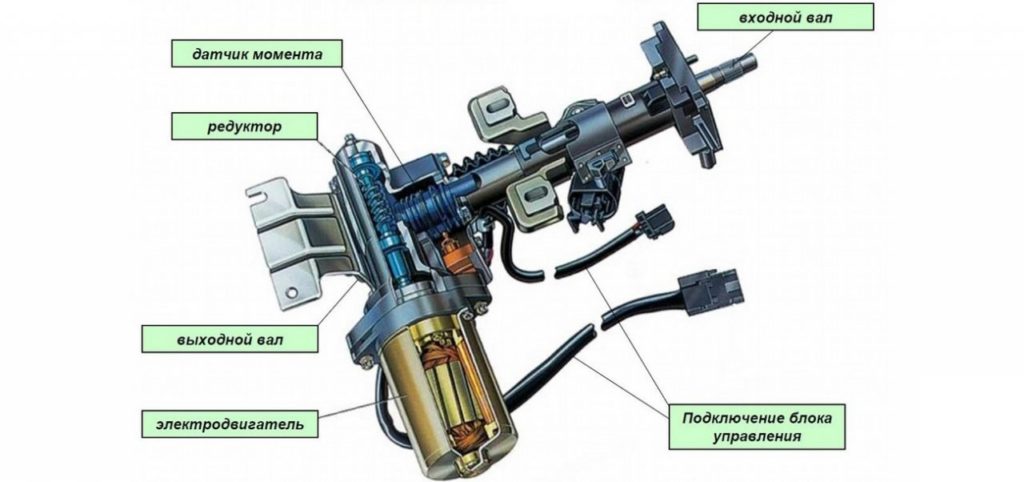

В состав агрегата входят следующие компоненты:

1. Рулевое колесо;
2. Колонка;
3. Вал;
4. Электромотор;
5. Механизм поворота руля;
6. Электронный блок управления (ЭБУ);
7. Датчик момента.

Изучаем схему ЭУР

При повороте в работу включается электроусилитель. Момент обеспечивается электромотором, который присутствует в конструкции ЭУР. Датчик момента измеряет показатель и отправляет его в ЭБУ. В зависимости от угла поворота, блок рассчитывает, какую мощность нужно задать мотору. В переключателе, расположенным под рулем, присутствует устройство, которое определяет угол поворота. Датчик момента и поворота передают данные на ЭБУ, который «определяет», с нужной ли скоростью работает электродвигатель.

На прошлых поколениях автомобилей ВАЗ был установлен гидроусилитель, он давал во всех диапазонах вращения практически одинаковое усилие. Что касается ЭУР, то степень усилия зависит от множества факторов – скорость поворота «баранки» и его угол, обороты силовой установки, скорость движения.

Возможные неисправности: признаки и причины

В каких случаях производится разборка и ремонт рулевой рейки, ЭУР и гидроусилителя, какова схема подключения усилителя, какие функции выполняет датчик момента?

Для начала давайте рассмотрим основные неисправности системы, почему она не работает и способы их устранения:

1. Некорректная работа или поломка блока управления — одна из самых сложных причин неработоспособности ЭУР и ГУР в Ладе Приоре. При такой неполадки на экране бортового компьютера высветится соответствующее сообщение об ошибке. Если вы ее расшифруете, то узнаете о том, что компьютер зафиксировал неработоспособность управляющего модуля. Такие проблемы обычно связаны с неполадками в пайке. Скорее всего, причина заключается в отсутствии соединения либо плохом контакте схемы усилителя с контроллером. Такая неисправность решается методом ремонта, то есть перепайки, либо замены, если речь идет об автомобиле на гарантии. Более точно узнать о неполадках можно путем проведения компьютерной диагностики.
2. Выход из строя контроллера скорости. При поломке датчика скорости электроусилитель самопроизвольно отключается или вовсе не работает, при этом на дисплее компьютера высветится ошибка о неработоспособности. В данном случае можно попытаться перенастроить девайс или поменять поврежденные участки электроцепи в месте соединения датчика с блоком управления. Иногда причина кроется в плохом контакте датчика с бортовой сетью, тогда разъем нужно будет просто поправить. Если неисправность связана с неработающим датчиком, то устройство подлежит снятию и замене.
3. Рулевое колесо проворачивается с большим трудом. В первую очередь причину следует искать в отсутствии смазки. Если масла в системе мало, то руль будет тяжело поворачиваться, при этом во время вращений может слышаться нехарактерный шум или скрип. Проверьте уровень смазки и добавьте масло при необходимости.
4. Длительная эксплуатация электроусилителя с отсутствием смазки может привести к поломке насоса. Неисправность сопровождается нехарактерными для работы ЭУР звуками, а также трудным вращением руля. Если насос подлежит ремонту, то можно считать, что вам повезло, если же не подлежит, то устройство придется менять.
5. Неисправностям в работе электроусилителя может способствовать и сниженное напряжение в электросети машины. Если напряжение в бортовой сети действительно скачет, то изначально следует произвести проверку генератора и электроцепи его подключения. Для диагностики рекомендуется использовать мультиметр или вольтметр (автор видео — Александр Логинов).

Решение проблем электроусилителя руля Приоры

Если Вы стали счастливым обладателем LADA Приора, то периодически придется загонять ее в гараж и что-то дорабатывать своими руками. Частоя поломка это электроусилитель руля Приоры, проблема тут в сырости конструкции. А именно замена дорогой немецкой электросхемы, отечественной, которую конечно доработали, но сбои случаются.

Прежде чем начать ремонт электроусилителя руля Приоры стоит разобраться, что сломалось. Для начала нужно выяснить, при каких условиях ЭУР отказал. Причин по которым он вышел из строя может быть несколько:

• после зарядки аккумулятора;
• при повороте руля на большой угол;
• в режиме парковки автомобиля;
• при езде свыше 110км\ч.

Проблемы аккумулятора

Исходя из этого, можно сделать первые выводы о причине поломки. Частой причиной неисправности служит низкое напряжение в бортовой сети. Дело в том, что для функционирования усилителя нужно напряжение питания в 13,5B.

Первым делом тестируем аккумулятор, если с ним все в порядке, то разбираемся дальше. Возможно, проблема возникла, когда вы снимали АКБ для зарядки. Что бы электроусилитель снова заработал, выверните колеса в крайнее положение и обратно 5-6 раз, очень часто этого достаточно для возобновления работы.

Неисправность проводки

В случае, когда АКБ в порядке, смотрим проводку, сопутствующими фактороми могут служить погодные условия, мороз, дождь или жара. Если при смене погодных условий отключается электроусилитель руля на Приоре, то это явный признак неисправности проводки. Проверьте пропайку и изоляцию обмотки, возможно, возникает короткое замыкание.

Электроусилитель руля Приоры не работает постоянно. Максимальная нагрузка на электродвигатель приходиться на малой или полностью отсутствующей скорости, а минимальная при высокой. Так вот, у Приоры на скорости 110км/ч электроусилитель отключается полностью. При этом обратная связь на руль становиться максимальной. Электроусилитель руля “Калина” отключается уже при 60 км/ч.

Стучит руль при езде

Если у Вас слышен стук или скрип при езде, то вам нужно протянуть и смазать гайку. Что бы для нее добраться вам надо:

• снять фартук под рулем, он держится на четырех саморезах;
• снять рулевой кожух, он держится на трех саморезах;
• протянуть и смазать гайку указанную на фотографии.

Ошибки микросхемы

Когда наблюдается ситуация, что колеса поворачиваются сами по себе, то причиной служит электронная начинка блока управления электроусилителем руля Приора. Как говорилось выше, в угоду экономии пожертвовали качеством. Сейчас ситуация с этим вроде как наладилась и все доработали, но если вдруг Вы почувствовали что руль начинает вести сам собой, отправляйтесь в ремонт.

Если вместе с электроусилителем руля вышел из строя и спидометр, тут надо смотреть датчик скорости. Он либо просто загрязнился, либо сломался. Тоже самое относится и к датчику момента, установленного на усилитель. Хорошо почистите их и проверьте работоспособность.

Не забывайте сбрасывать ошибки на бортовом компьютере, это можно сделать несколькими способами.

1. Снимаете клемму с аккумулятора, ждете несколько секунд и ставите назад, ошибка должна пропасть.
2. При помощи компьютера, соответствующий софт можно найти в интернете.

Местоположение блока предохранителей

Если у Вас подозрение, что сгорел предохранитель, и Вы хотите его проверить, то возникает вопрос: где находится предохранитель электроусилителя руля Приоры. Монтажный блок управления находиться слева от руля.  Схема открытия его проста. Все что нужно, это повернуть на 90˚ три защелки и снять крышку, как показано на фото и Вы попали к мозговой начинке автомобиля.

Здесь можно проверить и поменять вышедший из строя предохранитель, после чего закрыть крышку, плотно прижав ее и обратно защелкнув на 90˚ в противоположную сторону три защелки.

Итог

Диагностику и небольшой ремонт электроусилителя руля Приоры можно провести своими руками. Для этого достаточно определить, что послужило причиной отказа и устранить проблему, следуя нашим советам. Полную же замену электроусилителя лучше доверить профессионалам.

Устанавливаем ЭУР от Приоры в Ваз 2108, описание, схема подключения.

Давно мечтал, поставить ЭУР т.к. крутить маленький руль с 195 резиной и кастором 3.5 очень сложно и вот, наконец, свершилось. На первый взгляд вроде все просто, тема избита, но когда искал в нэте ответы на некоторые вопросы, понял, что тема, так скажем, не полностью раскрыта, попробую создать полный отчет.

Купил я ЭУР от приоры, переходную плиту для 2108 и два вала карданами от серворулей 2110. Установка пошла без проблем, плита идеально подошла, к ней идеально прикрутился ЭУР. C валом тоже все просто, берем оба вала, отрезаем лишнее, подгоняем по длине и варим, шлицы подходят.

вал

Подключение так же не сложное, схем полно, и в интернете, и на драйве, вот та, которой пользовался

схема

Первое впечатление просто космическое, руль легко выкручивается из одного крайнего положения в другое одним пальцем, все супер.

Но всю эту радость немного испортила сборка салона(эур был установлен, когда еще не было торпеды) торпеду поставил, а на эур одел кожух от ваз 2110 (второго образца) и обнаружилось 2 проблемы: первая проблема — это высота, руль реально перекрывал приборку.

печаль

вторая проблема — тоже высота, рулевая колонка эура ниже обычного, но еще и кожух от 2110 толще, чем родной. мне с моим ростом было не удобно просовывать правую ногу под рулем. решено было во чтобы то не стало поднимать ЭУР, уже думал снимать торпеду и переваривать кронштейн рулевой колонки, но все оказалось проще. с переходной плитой идут две дистанционный шайбы, так вот их нужно заменить на более тонкие

старая шайба и новые.

а ближе к педалям добавить две шайбы

с каждой стороны

Как устроен электроусилитель рулевого колеса

Рассматриваемое нами в данном материале автомобильное устройство на Лада Приора, состоит из следующих компонентов:

• ЭБУ с соответствующей периферией. В этом блоке присутствуют разъемы со специальными датчиками.
• Электрическая часть. Данная часть является мотором устройства. Преимущественно этот компонент самый уязвимый.
• Механическая составляющая. Сюда включены элементы рулевого управления, крепеж и соединительные части. Этот компонент состоит: регулировочный рычаг, необходимый дабы сменить угол наклона рулевого колеса, а также выходной и входной валы, тут можно еще добавить пружины, присутствующие гайки, не пропустим шпильки и болты.

Способы определения неисправности ЭУР

Ну конечно, первейший признак поломки в системе — это срабатывание сигнальной лампочки ЭБУ на панели приборов. Обычно на стандартной заводской модели «Приоры», это значок в форме рулевого колеса с восклицательным знаком. При включении зажигания, он на несколько секунд загорается, а потом, если компьютер решил что всё в порядке, лампочка гаснет. И соответственно, когда обнаружена поломка электроусилителя «Приоры» — загорается и остаётся гореть.

Итак, провести компьютерную диагностику, связаться с ЭБУ получить коды ошибок с расшифровкой или без. Даже если сканер выдаёт только коды, это не страшно. Можно просто знать, что неисправности связанные с ЭУР «Приоры», начинаются с символа «С». Например, С1013, обозначает что низкое напряжение в сети, и электроусилителю этого мало.

Ну тут могут быть несколько вариантов. Самый распространённый случай, это ослабление, или пригорание одного из двух силовых проводов, идущих на ЭУР. Это красный и чёрный провода, большого сечения, входящие в отдельный разъём на устройстве. Их довольно просто проверить. А также это может быть большой предохранитель на устройство, тут всё понятно. Ну а третья причина, это недостаток в сети автомобиля, например, слабые, или неисправные, аккумулятор или генератор. При такой неисправности к специалисту, и никак иначе. К автоэлектрику.

«Народный» способ проверки неисправности, или «контроль»

Ну а если сигнализатор не горит, а сомнения в исправности или неисправностей ЭУР «Приоры» присутствуют, или после проведения ремонта нужно сделать «контроль», поступают следующим образом: нужно не включая зажигания покрутить рулевое колесо. Запомнить усилие. И повторить операцию запустив мотор. Если изменений нет, с ЭУР «Приоры» что-то произошло!

Какие всё-таки неисправности существуют в электроусилителе «Приоры»

И снова тот же список, механика, электрика, электроника. Ну с механикой всё понятно, это выход из строя валов, соединений и арматуры. При этой неисправности, колёса просто не отреагируют на поворот баранки. И эту неисправность, проще всего устранить. А вот с остальными неисправностями гораздо сложней. Если неисправности связаны с выходом из строя самого сервомотора, усилителя, «Приоры» о ремонте не стоит и думать. Проще приобрести в магазине новый ЭУР и самостоятельно заменить. Либо отнести на сервис, и попытаться отремонтировать там. Если пропала связь с ЭБУ ЭУР «Приоры», то это, скорее всего, второй разъём, со шлейфом проводов, то же и в случае неполучения сигнала для блока, от внешних датчиков — коленчатого вала и распредвала. Да, да они также важны для работы устройства. В этих случаях можно снять и отремонтировать, или заменить недорогой пучок проводов.

Остался сам «мозг» электроусилителя, и внутренние датчики положения валов агрегата. С датчиками возиться не вариант, только ремонтный сервис. А вот сам компьютер, при его неисправности, можно купить и заменить самостоятельно.

Основные компоненты ЭУР и их взаимодействие

Благодаря процессу, который совершает электроусилитель руля, уменьшается нагрузка при развороте машины. Управление автомобилем марки Приора становится гораздо проще — система предотвращает выполнение опасных маневров на скорости выше средней.

Основные компоненты ЭУР:

• рулевое колесо;
• колонка;
• вал;
• электромотор;
• механизм, обеспечивающий поворот руля;
• ЭБУ (электронный блок управления);
• датчик момента.

Когда автомобиль совершает поворот, активизируется электроусилитель, с помощью электромотора происходит обеспечение момента. После чего датчик совершает измерения показателей, направляет их на электронный блок управления. Исходя из градуса поворота и его резкости, блок рассчитывает нужную мощность и подает ее.

Предыдущие автомобили марки ВАЗ имели ГУР, он выдавал одну и ту же мощность, как при прямой езде, так и при поворотах (это небезопасно). Электроусилитель руля в данном случае более надежная система, так как чувствует все изменения в движении транспортного средства

Однако с пройденными километрами или при неосторожном вождении, данный узел может быстро выйти из строя. Несвоевременное выявление поломки грозит летальным исходом – колеса просто перестанут слушаться

Как результат, возникает аварийная ситуация. Могут быть разные неисправности, способы устранения зависят от особенностей поломки.

Как проверить электроусилитель руля на Приоре

Индивидуальный диагностический сканер

Если на панели приборов сигнализатор сбоя не подаёт признаков жизни, но сомнения в работе ЭУР у вас всё-таки имеются, а также в случае, когда был произведён ремонт электроусилителя, его надёжную и правильную работу нужно проверить выполняя ряд несложных манипуляций.

При неработающем силовом агрегате крутим руль влево вправо и запоминаем, какое усилие прикладывалось. Затем задействуем зажигание и повторяем телодвижения. А теперь главное: если вы не ощутили какой-либо разности в усилиях, то вердикт однозначен — с электроусилителем что-то неладное.

Как проверить ЭУР на Приоре мы выяснили, теперь поговорим о том, какие бывают неисправности у этого устройства.

Сломался электрический двигатель? Отправляемся всё туда же, в магазин. Отремонтировать его самостоятельно не получится, покупаем новый и устанавливаем собственными силами. Можно попытать счастье и на сервисе.

Если выяснилось, что произошёл разрыв между ЭБУ и электроусилителем, в обязательном порядке проверяем разъёмы

В этом случае обращаем внимание на второй. Отрегулировать нестабильное соединение или же осуществить замену проводки, особого труда не составит

Если загрязнилась группа контактов, датчик не сможет адекватно сопоставить данные позиции руля и датчика скорости. Можно попробовать очистить загрязнённые участки, в некоторых случаях ваш ждёт выигрыш, но на стопроцентный положительный исход рассчитывать не стоит.

Следующая на очереди электроника, с которой возится не рационально. Датчикам предписан только сервис по ремонту, а если забарахлил компьютер, приобретаем новый и меняем своими руками.

Что нужно знать об ЭУР

Данное устройство создает усилие, передаваемое непосредственно на систему управления машиной. Благодаря этому водителю нет необходимости особо напрягаться для того, чтобы автомобиль удерживался на дороге и двигался в нужном направлении.

Прежде на всех изделиях Волжского автозавода ставили гидравлический аналог рассматриваемого узла, однако уже с Калины от него решено было отказаться. Взамен машины стали снабжать электрическим усилителем. Он в целом уступает по мощности вышеупомянутому, но тот, впрочем, имеет ряд существенных недостатков. К таковым следует отнести:

• необходимость постоянной проверки уровня жидкости;
• потерю мощности силовой установки;
• регулярные осмотры системы подачи масла.

Притом ремонтировать электроусилитель намного проще, но своих недостатков и у него предостаточно.

Чиним бортовой компьютер ЭУР

Что касается «мозга» и внутренних датчиков, порядок действий следующий: для исправления поломки датчиков лучше обратиться на СТО, а вот компьютер возможно поменять в домашних условиях. Инструменты, которые необходимо задействовать для работы с оборудованием:

Гайки, которые находятся внизу, откручивать полностью не нужно, достаточно провернуть их с помощью торцевого ключа. Следующий шаг — нужно достать ЭУР «Приоры». Если не получилось отремонтировать устройство в домашних условиях, обратитесь к специалистам. В случае правильно проделанных операций и отсутствия результатов, возможно, понадобится замена составляющих.

Механические поломки ЭУР

Для чего, собственно, мы сняли ЭУР? Диагностика электротехнической части устройства не выявила проблем, а значит, нужно искать причину нарушений его работы в механике, которая может быть такой:

• Износ или засорение элементов привода или червячного механизма;
• Износ опорного подшипника червячного вала электропривода ЭУР;
• Другие признаки, указывающие на разрушение или износ деталей ЭУР.

В таких случаях требуется заменить изношенную деталь, по возможности попытавшись разобраться с факторами, повлиявшими на такой результат работы усилителя, или, в критическом случае – купить новый электроусилитель.

Как сохранить подольше ЭУР в рабочем состоянии?

Несмотря на то, что самостоятельно снять ЭУР можно и в гаражных условиях, без специальных инструментов и особых навыков, процедура эта небыстрая, т.к. к данному устройству быстро подобраться не получится. Поэтому автомобилистов интересует простой вопрос – как избежать необходимости ремонтировать или менять ЭУР. Ответ очевиден – нужно продлить срок его службы. Для этого придется придерживаться таких правил:

Никогда не трогаться с места, если руль находится в одном и крайних положениях. Надолго оставлять руль в таком положении тоже не рекомендуется даже без движения;
Не удерживать руль дольше 4-5 секунд в крайних положениях, даже если того требует парковка или разворот

Лучше совершать нужные маневры;
Обращать внимание на звуки, доносящиеся из электроусилителя;
Прочищать контакты и подвижные механизмы от загрязнений;
Обращать внимание на состояние проводки и клемм, если они попадаются на глаза в случае проверки других технических систем;
Почаще проводить диагностику этого узла.

Снятие и установка

Это не такая уж и сложная процедура, как может показаться. И даже требует очень мало инструмента:

1. Накидной ключик на 8.
2. Головка с воротком, или торцевой ключ на 13.
3. Фигурная (крестовая) отвёртка.

И более ничего, кроме умения, ими пользоваться. Это при условии, что сам руль уже снят, а это отдельная история.

Ну а теперь вперёд. Пластмассовые накладки с колонки руля снять, вывернув 2 самореза и отстегнув 2 фиксатора. Отвёрткой же, выкручиваем болты, в количестве четырёх штук, и отделяем нижнюю часть накладки. Теперь мешают замок, и «вертолёт» — переключатели поворотов и дворников. Первым делом, прижимая на разъёмах усики, отключаем все провода. Потом, ключом на 8, ослабить хомут, который прикрепляет эти устройства, после чего, они свободно сойдут с кожуха вала.

Отсоединить два разъёма от ЭБУ ЭУР. Снять со специальной шпильки пластиковую накладку.

Нижние гайки не откручивать совсем, а провернуть на несколько оборотов ключом № 13. А вот стяжной болт шарниров промежуточного вала, вытащить полностью, открутив его гайку на 13. Ну вот. Выкрутив все крепёжные гайки, можно вытаскивать неисправный ЭУР «Приоры». Ключом на 13 освободить нижний вал устройства от шлицевого шарнира. Ну вот и всё. Можно попытаться починить описанные выше неисправности самому, отнести в мастерскую или просто поставить новый агрегат на свою «Приору», действуя в обратном порядке.

Полезное видео по общему ремонту электроусилителя руля «Приоры»:

Тахометр, спидометр, индикаторы бортового компьютера, лампочки – все эти компоненты расположены на панели приборов Лада. Предназначена «приборка» для отображения текущего состояния различных систем Лада Приора. Опытный автомобилист сразу заметит, что одному из узлов требуется ремонт, об этом ему сообщит определенный значок. Если вы начинающий водитель, то вам будет полезно изучить щиток Лада Приора. В этом материале представлено подробное описание каждого элемента приборки.

ЭУР – что это?

Электро усилитель руля — это своего рода электрический двигатель, который помогает водителю вращать рулевое колесо с меньшим усилием. ЭУР устанавливается на валу рулевого колеса и при запущенном двигателе помогает вращать руль, запитываясь от электрического напряжения.

Основная задача ЭУР в автомобиле – это снижение усилия вращения рулевого колеса водителем автомобиля.

Из чего состоит:

• Рулевой вал;
• Торсионный вал;
• Электрический двигатель;
• Блок управления ЭУР;
• Датчик ротора двигателя;
• Датчик вращающего момента;
• Предохранители;

К комплектующим ЭУР можно отнести следующие элементы:

• Рулевая рейка;
• Рулевое колесо;
• Датчик скорости;
• Рулевые карданчики;

Все эти детали напрямую влияют на работу электро усилителя руля Лады Приоры.

Демонтаж и разбор электроусилителя

Перед тем, как снять усилитель, нужно демонтировать все подрулевые переключатели. Снимите накладку рулевой рейки и демонтируйте устройства, не забыв отключить разъемы от питания.

Как убрать ЭУР своими руками:

1. Сняв переключатели, нужно будет произвести демонтаж нижней поперечины приборной панели. Для этого вам необходимо нажать на крепления, с помощью которых фиксируется разъем с проводами, а затем отключить проводку от управляющего модуля. Когда эти действия будут выполнены, можно будет отключить разъем от выключателей.
2. Кронштейн системы закреплен при помощи гаек, вам нужно будет их открутить гаечным ключом.
3. После этого рулевую рейку нужно будет аккуратно опустить вниз. Чтобы сделать это, вам нужно будет найти болт, крепящий кардан к валу усилителя. Данный болт необходимо выкрутить, но при откручивании нужно будет зафиксировать гайку, это позволит предотвратить ее проворачивание. Когда болт будет извлечен, крепление надо будет разжать, после чего промежуточный вал аккуратно демонтируется. На данном этапе рекомендуем отметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, поскольку его выполнение позволит предотвратить возможные проблемы с установкой в дальнейшем. В том случае, если метки на валах не будут соответствовать, это может стать причиной неполадок в работе усилителя. При демонтаже будьте аккуратны и не повредите проводку, поскольку это также приведет к неработоспособности ЭУР.
4. Когда узел будет демонтирован, его надо будет разобрать и заменить вышедшие из строя элементы. Дальнейший монтаж производится в обратном порядке (автор видео — Мурзик Белый).

Способы определения механических повреждений ЭУР и рулевых механизмов

Проверка механических повреждений производится только тогда, когда ЭУР в целом функционирует некорректно, но на дисплее бортового компьютера нет ошибок. Для диагностики механических поломок следует повернуть руль в разные стороны до упора при запущенном моторе. Разумеется, при этом машина должна находиться на одном месте. Если при вращении рулевого колеса вам приходится прикладывать значительно больше усилий, чем всегда, это говорит о неисправности в работе системы и поломке одного из компонентов. Такая же неполадка может свидетельствовать о выходе из строя других составляющих рулевой системы.

Для более точного определения неполадок следует осуществить тщательную проверку работоспособности. Вам нужно будет загнать свою Ладу Приору на эстакаду, яму либо подъемник, после чего внимательно произвести диагностику всех составляющих ходовой части. Нужно проверить рейки, рулевые тяги и прочие компоненты, поскольку есть вероятность, что сам усилитель рабочий, а признаки неисправности связаны с другими неполадками. Для обслуживания электроусилителя в домашних условиях вам придется полностью разобрать систему, очистить ее составляющие и собрать обратно.

Схема распиновки и обозначений контактов ЭУР

ГУР (гидроусилитель руля) когда-то был пределом мечтания для многих, но с ним приходилось возиться – чего стоил только постоянный долив рабочей жидкости в бачок, плюс бережливое отношение к механизму.

Преимущества, которые получает владелец Приоры с ЭУР:

Более надежный механизм. Все просто – нет того, что часто ломается (шкивы, шланги) или заканчивается (жидкость). Кроме того, с ЭБУ можно получить диагностические данные по неисправностям. На установку, по заявлению производителя, уйдет не более 1,5 часов – с проводами все выйдет гораздо проще, чем с подключением шлангов. Кроме того, залезать в моторный отсек не придется. Пассивная безопасность при ударе Регулируемость. Изначально, после установки, усилие будет увеличиваться с ростом скорости движения автомобиля. Это можно изменить, перепрограммировав данные в ЭБУ – например, снижать усилие от механизма с повышением скорости движения. Энергосбережение. Электродвигатель внутри не работает постоянно – он запускается только лишь тогда, когда водитель начинает поворачивать руль.

Неправильно было бы умолчать о недостатках:

Не «чувствуется» дорога – ГУР делает машину более чувствительной, опытный водитель ценит это. Механизм ЭМУР (электромеханический усилитель руля) стоит дороже, чем ГУР. Основные неисправности

Лучший расклад – это выявление неисправности устройства перед началом движения, иначе сюрприз во время движения может привести к неожиданностям. Получается, что человек во время движения продолжит прикладывать малое усилие к повороту руля, из-за чего во время предполагаемого поворота автомобиль может уйти прямо.

Включая зажигания, всегда дожидаются загорания всех лампочек датчиков. Загорится и датчик ЭУР в виде руля. В течение двух секунд электронный блок управления проводит диагностику всей системы, если по истечении этого времени датчик не перегорит, ЭБУ нашел неисправность.

Не всякое нарушение работы ЭБУ отражается на приборной панели:

Толчки в рулевом колесе; При выключеном двигателе и при включенном, усилия рук, практически одинаковы. Как было сказано ранее, управляет всем ЭБУ. Конечно же, о любой поломке можно узнать через диагностический разъем, к которому можно подключиться самостоятельно. Он может выдать следующие коды ошибок, которые касаются ЭУР:

Если электроусилитель руля на Приоре не работает, и даже нет возможности подключиться к диагностическому разъему, можно попробовать старый «дедовский» метод:

Вставить ключ в замок зажигания В восьмиконтактном разъеме блока управления замкнуть контакты 6 и 7 (первый – около защелки, верхний правый); Включить зажигание, но не включать двигатель. При этом необходимо смотреть на приборную панель – на то место, где загорается иконка ЭМУР.

Диагностика

Прежде всего, следует указать, что поломка, произошедшая с ЭУР, определяется по индикации на панели приборов. На ней имеется лампочка, на которой схематически изображено рулевое колесо и восклицательный знак.

В норме после запуска мотора она зажигается на пару секунд и затем после самодиагностики, проводимой ЭБУ, гаснет, когда никаких отказов не выявлено. Но при обнаружении проблемы индикация не отключается.

Не стоит при этом забывать, что контроллер электрического усилителя по периферии поддерживает связь с ЭБУ автомобиля. Потому такого рода поломки лучше выявлять на станции техобслуживания, при помощи компьютера.

Впрочем, в настоящее время в продаже имеются индивидуальные приборы для проверки работоспособности тех или иных электронных узлов. Они просты в эксплуатации и стоят довольно недорого – до 1,3 тысячи рублей.

Таким образом, выяснить, что случилось с автомашиной, позволяет индивидуальный сканер. Его следует подключить к ЭБУ – последний выдаст коды ошибок. Все имеющие отношение к неисправностям ЭУР начинаются на «С». В частности, С1013 сигнализирует о слишком низком напряжении в бортовой системе – это означает, что его не хватает для нормальной работы усилителя.

Как отмечают специалисты, наиболее часто встречающиеся проблемы следующие:

• обрыв, подгорание или замыкание проводов, питающих ЭУР (они красного и черного цветов, имеют большее сечение, чем остальные, а также входят в отдельный разъем);
• перегорание предохранителя;
• малое напряжение.

В последнем случае требуется проверить как аккумуляторную батарею, так и генератор.

Подведем итоги

Как видно, ЭУР Приора сам по себе не является сложной конструкцией, что несколько упрощает процесс замены отдельных компонентов системы. Однако активное использование электроники снижает надежность такой системы в целом. На практике, чаще сбои  в работе электроусилителя руля возникают не по причине механических поломок, а в результате проблем с разъемами, датчиками, контактами, проводкой, управляющими модулями и т.д.

В любом случае, применительно в ЭУР необходимо начинать с компьютерной диагностики, а уже затем переходить к углубленной проверке всех компонентов системы по отдельности.

Напоследок отметим, что игнорировать проблему с электроусилителем нельзя. Некоторые владельцы пытаются сбросить ошибки ЭУР, не определяя и устраняя причины. На самом деле, необходимо понимать, что исправное состояние и полная работоспособность усилителя руля является залогом комфортной и безопасной езды.

По этой причине усилитель рулевого управления, причем независимо от типа, необходимо периодически проверять и обслуживать (в случае  с ГУР нужно следить за герметичностью и менять масло гидроусилителя, в случае с ЭУР, как минимум, следует выполнять углубленную диагностику). Такой подход дает возможность увеличить срок службы системы, а также позволяет избежать непредвиденных поломок усилителя рулевого управления автомобиля.
