Как снять противотуманку на гранте

Подключение к бортовой электросети автомобиля

К бортовой сети автомобиля противотуманные фары подключают по классической схеме с силовым реле, которое управляется слаботочной цепью кнопки включения. При этом необходимо руководствоваться электрической схемой, входящей в монтажный комплект. Подключение фар к бортовой электросети автомобиля ЛАДА Гранта можно осуществить двумя способами:

1. Используя новый блок управления наружным освещением от автомобиля ЛАДА Гранта в комплектации «Люкс».
2. Установив кнопку включения в любом удобном месте.

Однако, в любом случае, необходимо снять с автомобиля аккумулятор и протянуть электропроводку через подкапотное пространство в салон автомобиля. При этом проводку нужно спрятать в гофру.

Провода в подкапотном пространстве прокладывают по лонжерону, выводя концы проводов в салон и к установленным противотуманным фарам. Проводка фиксируется пластиковыми стяжками. Далее подключают противотуманные фары и переходят к работе в салоне автомобиля. Проводку в салон протягивают через штатное отверстие в моторном щите. Реле лучше всего разместить в зоне, расположенной за модулем управления наружным освещением. Кроме того блок управления наружным освещением необходимо демонтировать, для чего:

снять крышку монтажного блока;
вывернуть винт крепления к приборной панели и отвести блок, насколько позволят провода;
отсоединить штеккер и вынуть блок.

Провода подключаются следующим образом:

1. Силовое реле (98.3747).

к контакту 87 — провода «+» от противотуманных фар;
к контакту 85 — управляющий провод от кнопки включения;
к контакту 30 — от клеммы «+» аккумуляторной батареи;
к контакту 86 — подключают «-» бортовой сети.

2. Кнопка включения противотуманных фар (991.3710).

к контакту 1 — провод от контакта 85 силового реле;
к контакту 2 — провод «+12 В» от замка зажигания;
к контакту «В» — провод «+12 В» от цепи включения габаритных огней;
к контакту «А» — провод «-» бортовой сети;
контакты «D» и «1» соединяют между собой перемычкой.

Закончив работу, необходимо установить на место блок управления наружным освещением и подключить к бортовой сети аккумулятор. После этого рекомендуется убедиться в правильности монтажа с помощью авометра и только затем проверить работоспособность противотуманных фар, установленных на автомобиль ЛАДА Гранта.

Чтобы повысить комфорт передвижения и безопасность отечественного автомобиля в условиях плохой видимости, многие автовладельцы предпочитают дополнительно устанавливать противотуманные фары (ПТФ).

Но не на всех моделях АвтоВАЗа для дополнительных осветительных приборов есть посадочные места.

Например, для Lada Granta в переднем бампере отформованы только места возможной установки:

Отверстия несквозные;
Заглушек нет;
Проводка не подведена.

Проблема решается двумя путями:

Либо приобретается новый бампер с уже вырезанными отверстиями. Например, у компаний, занимающихся тюнингом моделей АвтоВАЗа; (см. также статью )
Либо вы самостоятельно вырезаете отверстия под противотуманные фары на Гранту – установка, соответственно, также будет осуществляться своими руками.

Опытные автовладельцы советуют самостоятельно вырезать отверстия в бампере. Именно о том, как установить противотуманные фары на Гранту самостоятельно и пойдет дальнейшее повествование.

Какие лампочки подходят для установки в противотуманки?

Противотуманные фары отличаются довольно сложной конструкцией оптической системы. Это связано с тем, что световой поток, излучаемый противотуманками должен соответствовать определённым характеристикам:

• угол рассеивания в вертикальной плоскости — около 5 градусов; • угол рассеивания в горизонтальной плоскости — до 60 градусов; • расположение пучка света — верхняя светотеневая граница.

Иначе фары будут попросту бесполезны. Поэтому к покупке лампочек для ПТФ нужно подойти очень ответственно. Если сделать неправильный выбор, либо испортите оптику, либо будете слепить встречных водителей. А если лампочки будут слишком мощными, это может привести к сильному нагреванию стёкол фар, вследствие чего они могут даже треснуть.

Для установки в противотуманки подойдут лампы мощностью не более 60 Вт, которые формируют световой пучок с широким спектром излучения. Хорошим источником света для ПТФ будут:

Специалисты Autoelectro советуют остановить свой выбор на ксеноне. Ниже мы расскажем, почему, по нашему мнению, ксеноновые лампы являются на сегодня лучшим решением для инсталляции в противотуманки.

Подключение

Ниже представлена универсальная схема подключения ПТФ с использованием дополнительной кнопки. В комплекте ПТФ есть все необходимое для установки и подключения. В некоторых случаях может потребоваться удлинить провода (сечение не менее 0,75 кв.мм), будьте к этому готовы.

Проводку под капотом рекомендуется спрятать в гофру (кембрик). Провода из моторного отсека в салон прокладываем через штатные отверстия в моторном щите (отверстие над педалями). Реле удобней всего расположить внутри панели, за модулем управления светом (МУС). Плюс для коммутации ПТФ берем от аккумулятора или в монтажном блоке (чаще всего это толстый розовый провод). Другие полезные контакты можно найти в таблице из статьи по установке сигнализации. Кнопку устанавливаем в любое удобное для вас место.

С завода управление ПТФ осуществляется через модуль управления светом, схема:

В нашем случае для включения противотуманок будет использоваться отдельная, новая кнопка. Преимущество такого универсального подключения ПТФ в том, что процесс установки весьма прост и не требует много времени и средств. Недостаток — индикация работы противотуманных фар на приборной панели отсутствует, но это все решается с помощью доработки панели. Кстати, весь процесс во многом похож на установку ПТФ на старую «Калину».

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Коронавирус оказывает влияние на АвтоВАЗ, новые подробности

Как снять решетку радиатора на Лада Веста

Тест-драйв обновленной Lada Granta, коротко о главном

Что лучше выбрать, Лада Калина 2 или Лада Гранта

Монтаж ПТФ (фото-инструкция)

Как вы уже могли заметить, бампер Лады Гранта представляет из себя единую отлитую форму из пластика, в корпусе которого и расположены места для противотуманных фар, скрытые заглушками. Следующим этапом будет вырезание этих заглушек.

Лучше всего в первую очередь разметить место для выреза.
Проводить эту работу следует с повышенной тщательностью и аккуратностью. Для того чтобы вырезать отверстия можно использовать как обычный канцелярский нож, так и более профессиональное оборудование — бормашину.

Отверстие вырезаем как можно аккуратнее.

Зачищаем все края от неровностей.

Крепим противотуманки с помощью болтов.

Установка ПТФ через отдельную кнопку

Достаточно лишь взять специальный комплект для подключения ПТФ для автомобилей Лада семейства калина/приора/гранта. Такой комплект включает в себя все необходимые материалы, а также подробную инструкцию по установке. Всё же, как правило самый главный недостаток этой проводки — короткие провода для кнопки включения ПТФ, но они без проблем удлиняются путём врезания необходимой длины проводов.

Всё необходимое в этом наборе уже присутствует.

Установку следует проводить строго по инструкции, выводя провода от ПТФ, непосредственно к монтажному блоку, по бамперу и лонжерону проложив проводку к самой кнопке

Важно зафиксировать все провода пластиковыми хомутами и уложить провода в гофрированную трубку там, где их износ максимально возможен

Установка ПТФ

Весь процесс установки по сложности делится на два этапа:

Непосредственная подготовка посадочных мест и закрепление в них ПТФ;
Интеграция электрических компонентов в штатную систему электропроводки.

Оборудование посадочных мест

Для осуществления данной операции необходимо:

Снять передний бампер;
Вырезать отверстия;
Предусмотреть надежную фиксацию осветительных приборов.

Демонтировав бампер, необходимо установить его на ровную поверхность. Затем вооружиться острым надфилем и начать вырезать отверстия.

В результате такой работы края у отверстий получатся неровными.

Но это не проблема:

Возьмите наждачный камень небольшого диаметра;
Зажмите его в дрель либо в аккумуляторный гайковерт;
Аккуратно обработайте края отверстий.

В подготовленные отверстия теперь предстоит установить корпуса.

Для этого переворачиваем бампер и:

Вставляем ПТФ;
Совмещаем крепежные отверстия с местами крепления;
С помощью саморезов фиксируем их;
Осматриваем с лицевой стороны правильность установки;
Если все в порядке – затягиваем с помощью отвертки саморезы до упора.

Подключение к электрической схеме

Входящая в монтажный комплект инструкция предписывает следующий порядок подключения:

Вставить лампы накаливания;
Зафиксировать колодки на цоколе;

Протянуть провода от фар через подкапотное пространство в салон автомобиля;
Установить реле и плавкий предохранитель в монтажный блок;

Подключить один из проводов к кнопке включения задних ПТФ;
Установить бампер на автомобиль;
Подключить аккумулятор и проверить правильность работы протовотуманок. (см. также статью Проводка ВАЗ: необходимость модернизации)

Как поменять все лампы на Лада Гранта

Для каждого типа света существует свой отдельный мануал по замене. Поэтому изучить придется сразу несколько инструкций. Стоит отметить сразу, что снимать бампер или демонтировать фары не нужно! Все выполняется на машине.

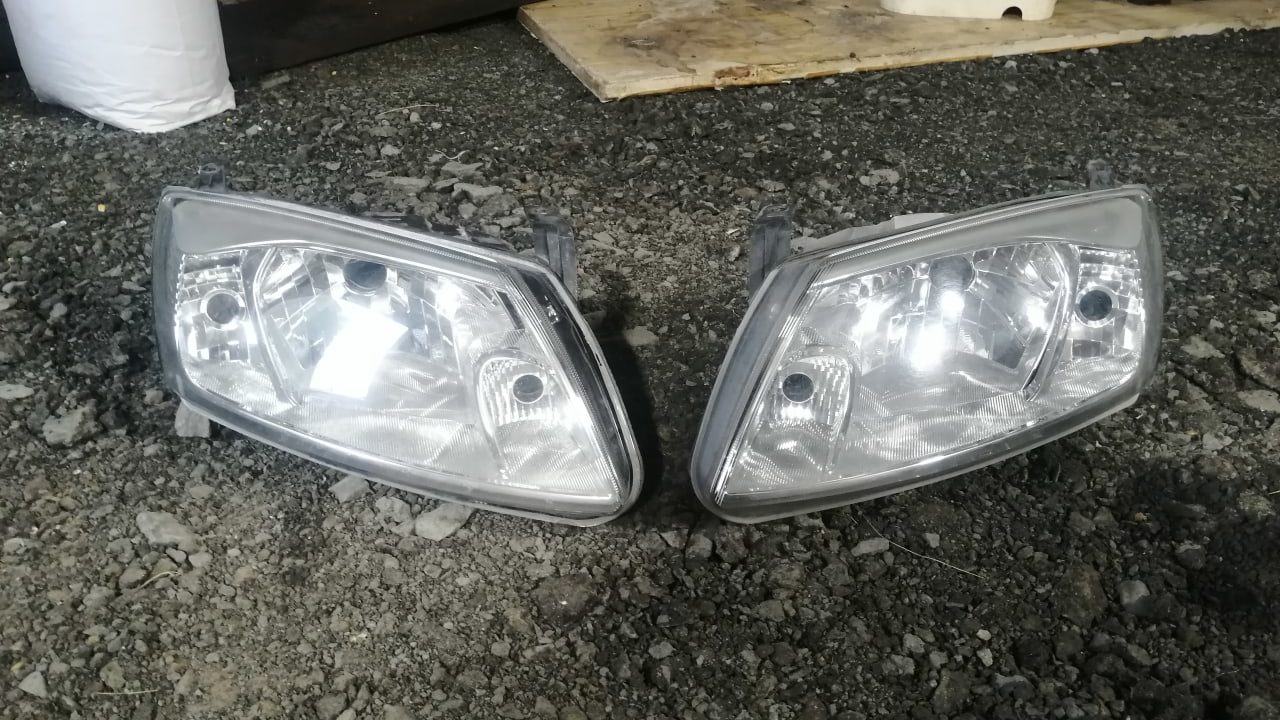

Замена на Гранте ламп передней блок-фары

Нет ничего сложного в том, чтобы поменять лампочки в передних фарах Гранты. Достаточно придерживаться следующих инструкций.

Ближний/Дальний

Снимите защитный чехол с обратной стороны фары.
Отсоедините фишку лампы H4.
Отожмите фиксатор в стороны.
Снимите старую лампу и установите на ее место новую в обратном порядке.

Лампа указателя поворота

Нажмите на патрон и поверните его против часовой стрелки. Затем извлеките патрон вместе с лампой, нажимаем на лампочку и поворачиваем налево до упора. После этого заменяем ее и устанавливаем патрон обратно в блок-фару.

Лампа ДХО и габаритного света

Поверните патрон против часовой стрелки и выньте из корпуса блок-фары. После этого оденьте перчатки и просто потяните за стеклянную часть лампочки, вытащив ее наружу. Установите новый источник света в обратном порядке и произведите сборку.

Как на Гранте поменять лампочки в передних ПТФ

Чтобы поменять переднюю лампочку противотуманки, необходимо открутить крепления подкрылка и отстегнуть бампер из зацепления. Затем просунуть руку, снять разъем с лампочки и повернуть ее патрон до выхода из корпуса. Замена производится вместе с патроном.

Замена ламп в задних фонарях Гранты

Чтобы получить доступ к источникам света, необходимо открыть багажник и отогнуть ковролин, закрывающий тыльную часть фонаря. Чтобы поменять любую лампу, необходимо нажать на патрон и повернуть против часовой стрелки и вытащить ее.

Установка производится в обратном порядке. Данная процедура выполняется одинаково для:

габаритного света и стоп-сигнала;
указателя поворота:
задней противотуманки;
света заднего хода.

Многие ошибочно полагают, что для замены лампочки необходимо демонтировать фонарь. Но это не так. Все меняется со стороны багажника.

Замена лампы подсветки номера

Для выполнения данной процедуры, необходимо проделать следующие действия:

Крестовой отверткой отверните крепление плафона освещения номерного знака.
Демонтируйте плафон.
Снимите с него стекло.
Отогните один из контактов и снимите старую лампу.
На ее место установите новую аналогичным способом.
Произведите сборку.

Замена лампочек боковых указателей на Гранте

Боковые указатели – это дублирующие светильники, которые включаются вместе с указателями поворота. Они необходимы для того, чтобы другие водители видели сбоку, куда поворачивает машина. Чтобы поменять лампы поворотников, достаточно:

Сдвинуть пальцами светильник вдоль крыла вперед.
Вытащить его из крыла.
Повернуть пластиковый патрон влево, вынуть его и заменить лампу.
Произвести сборку.

Как поменять лампочки в салоне Lada Granta

Многие автовладельцы не знают о том, что в приборной панели источники света замене не подлежат, так как они впаяны в плату в виде диодов. При выходе из строя одного диода, его можно только перепаять или заменить щиток целиком.

Чтобы поменять лампу в потолочном светильнике, при помощи плоской отвертки подденьте прозрачную часть светильника и снимите его с корпуса. Затем отстегните разъем и, отогнув контакты, демонтируйте старую лампочку. Установите новую и соберите все в обратной последовательности.

Чтобы поменять источники света в блоке управления отопителем, необходимо проделать следующее:

Снимите рукоятки управления отопителем.
Демонтируйте центральную накладку консоли (при необходимости снимите магнитолу), поддев отверткой.
Отстегните все разъемы с накладки и разверните ее.
Снимите патроны со сгоревшими лампами. Замените лампы и установите патроны на место.
Произведите сборку накладки.

Какие противотуманки лучше для Гранты: Киржач или Bosch

В более дорогих комплектациях на Ладу Гранта с завода устанавливают комплект противотуманных фар производства ООО Автосвет, г. Киржач. Судя по отзывам владельцев, работают они неплохо. Есть также набор, произведенный в Тольятти, которым тоже комплектовались заводские автомобили. Его номер по каталогу 2190-3743010 и 2190-3743011.

https://www.youtube.com/watch?v=ytdevru

Средняя цена неплохих отечественніх противотуманок — около 40-50 долларов.

В комплект ПТФ для Гранты входит:

Реле противотуманок.
Соединительные провода в комплекте с разъемами.
Кнопка включения ПТФ.
Около трех метров гофры.
Противотуманные фары.

По выбору лучших противотуманных фар на Гранту существует масса мнений. Как правило, публика не сильно доверяет недорогим китайским брендам, которых тоже полно на рынке. Им предпочитают ПТФ ООО Автосвет (Киржач) и рязанские Bosch. Есть мнение, что:

бошевские противотуманки оборудованы более толстыми стеклами, имеют клапана для отвода влаги;
расстояние от лампы до стекла в рязанских ПТФ больше, поэтому стекло не так нагревается и не раскалывается;
ПТФ Киржач часто страдают от повреждения стекол, как из-за температурных перепадов, так и из-за механических повреждений.

Противотуманки третьего типа, от комплектации SE в штатное место в бампере многие устанавливать не рекомендуют из-за неважного качества сборки и тонкого стекла. Чтобы поставить ПТФ на Гранту, нужно потратить от силы несколько часов, причем большая часть времени уйдет на разводку проводов и снятие-установку бампера

Как снять передний бампер на Гранте, мы разбирались не так давно и весь процесс довольно подробно описан здесь

Чтобы поставить ПТФ на Гранту, нужно потратить от силы несколько часов, причем большая часть времени уйдет на разводку проводов и снятие-установку бампера. Как снять передний бампер на Гранте, мы разбирались не так давно и весь процесс довольно подробно описан здесь.

Схема подключения противотуманок

Провода должны иметь минимально достаточную длину, поэтому прокладка выполняется аккуратно и внимательно. Чтобы провести провода питания от ПТФ в салон к кнопке включения, реле и предохранителям, снимаем левый локер, укладываем на рамке радиатора провода с гофрой с помощью пластиковых хомутов на пистонах.
Минус от каждой лампы прикручиваем не на первую попавшуюся шпильку или болт, а на штатное место, с противоположной стороны радиаторной рамки. В этом случае мы будем спокойны за клемму массы, поскольку в этом месте редко бывает вода, окисляться клемма не будет.
На задней части подкрылка находим резиновый уплотнитель, вынимаем его и протягиваем сквозь него жгут проводов в салон под монтажный блок.
Вставляем клеммы от проводов ПТФ в монтажный блок — правые ПТФ на предохранитель F16 номиналом 10А, левые на предохранитель F17 такого же номинала.
В каждом наборе есть двойной провод, который нужно подключить одним концом к контакту реле ПТФ 87, двумя другими — к предохранителям F16 и 17.
Теперь прикручиваем массу в салоне. Если не хватает штатного провода, не натягиваем его до состояния струны, а находим новый, обжимаем новую клемму и прикручиваем массу в надежном месте к кузову.
Проверяем разводку по монтажному блоку — контакт от ножки 87 подключен двойником, масса от ножки реле 86 прикручена к кузову, силовой провод от замка зажигания установлен на ножке 30 реле.
Устанавливаем кнопку включения ПТФ. Ее место — на центральной консоли возле кнопки обогрева заднего стекла. Если мы правильно протянули провода, длины должно хватить. Подсветку и массу берем с кнопки обогрева стекла, 12 Вольт берем от замка зажигания, остальные провода — согласно схеме.

Проверяем работу кнопки и ПТФ, предварительно проверив все соединения и накинув массу на аккумуляторе. Сборку проводим в обратной последовательности. Остается отрегулировать положение противотуманок так, чтобы они не слепили встречных водителей.

Пошаговая инструкция по установке задней противотуманной фары

Многие автовладельцы Lada Granta Liftback удивлены, услышав о подобном, но это факт. Конечно, речь идет не о ПТФ в ее классическом виде, а о лазерном стоп-сигнале. Он устанавливается в задней части автомобиля, информирует сзади едущего водителя о транспортном средстве. Так как строго определенного места монтажа нет, принято фиксировать в области номерного знака, под нижним контуром бампера, в спойлер. Известны случаи встраивания аксессуара внутрь.

Ярко-красный световой луч информирует сзади едущих водителей, предотвращая аварийные ситуации. Также стоп-сигналом пользуются, когда нужно уведомить водителя о необходимости переключения дальнего света фар. Альтернативный способ использования освещение при сдаче задом, парковке в условиях ограниченной видимости. Максимально эффективная длина луча составляет 25.0 метров. Превышение длины не гарантирует качество освещения.

Запитка напряжения происходит от левого / правого стоп-сигнала. Активация возможна, как нажатием на педаль тормоза, так и отдельно выведенной кнопкой. Решение принимает владелец, основываясь на личных убеждениях. На практике, активация происходит автономной кнопкой, так как при сдаче задом не всегда целесообразно пользоваться штатной педалью тормоза. Категорически запрещается наводить луч лазера в область лобового стекла сзади едущего водителя.

Процесс установки

Установка противотуманных фар на ВАЗ-2190 происходит в несколько ступеней.

Процесс самостоятельного монтажа и подключения ПТФ на Ладу Гранта обязательно должен начинаться с обеспечения электрической безопасности. Надо, чтобы автомобиль был обесточен, поэтому первое, что необходимо сделать – это отсоединить минусовую клемму аккумуляторной батареи.
Далее нужно удалить передний бампер с автомобиля, предварительно подготовив место для работы с ним (положите на пол картон или какую-либо ткань). Чтобы отсоединить бампер, нужно открутить болты крепления решетки радиатора, два болта, на которых держится номер, все болты на бампере снизу, а также саморезы, что крепят бампер к колесным дугам и подкрылкам, с обеих сторон. Потом, раздвинув углы бампера, аккуратно потянуть на себя и снять его.
Положив бампер на подготовленное место, с помощью дрели и сверл начинаем делать отверстия по периметру выемок для ПТФ, расположенных с двух концов бампера. Чем больше отверстий будет сделано, тем легче будет избавиться от заглушки

Это следующий шаг: с помощью ножа осторожно вырезаем отверстие для противотуманной фары по внутренней окантовке выемки.
После предыдущего процесса овал выйдет грубым, но дальше должна вступить в работу вставленная в дрель круглая зенковка. С ее помощью очень осторожно требуется поровнять отверстие по внешней окантовке

Если вы не уверены в мастерстве владения дрелью, можете использовать вместо нее наждачную бумагу или напильник. Это займет гораздо больше времени, но обеспечит ровность и аккуратность посадочного гнезда – как окончательный результат работы.
Примеряем фару к полученному отверстию, и если нареканий никаких нет, крепим ее тремя саморезами. Четвертый чуть позже будет использоваться для регулировки светового пучка.
Теперь необходимо подвести к противотуманным фарам электропроводку. Схема подключения находится в инструкции, особых сложностей там нет. Сначала заводим провода в салон машины через отсек под капотом и специальное монтажное отверстие.
В монтажном блоке производим установку и подключение предохранителя и реле. Подключаем провода МУС (модуля управления светотехникой) к кнопочному переключателю (для задних фар) и к самим ПТФ. Это наиболее простой вариант подключения, при нем все сведения о работе системы выводятся на панель приборов.
Ставим передний бампер, при этом втягивая провод в пространство под капотом и закрепляя их хомутами и стяжками, то есть где это необходимо или там, где есть доступ. Закрепляем бампер болтами и саморезами, проверяем надежность крепления.
Возвращаем на место минусовую клемму аккумулятора и осуществляем проверку работы фар. При необходимости (а она, скорее всего, возникнет) проводим регулировку светового пучка с помощью подкручивания последнего, четвертого болта крепления ПТФ.

Автомобиль «Лада Гранта» с завода выходит в трёх комплектациях: «Люкс», «Норма», «Стандарт». При этом противотуманные фонари получает только первая из них. У второй и третьей места под установку «противотуманок» есть, имеется соответствующая кнопочка на панели, но самих фар нет. Подключение ПТФ можно доверить специалистам СТО, но установить их самому по готовой схеме и дешевле, и приятней.

Как поменять лампы

Чтобы самостоятельно заменить сгоревшую деталь в фаре, не нужно сложных инструментов. Перед началом работ следует тщательно протереть фары, отключить аккумулятор и приготовить новые запчасти.

При установке новой лампы требуется соблюдать осторожность и не допускать прикосновений к стеклянной колбе. Загрязненная деталь перегревается и перегорает раньше завяленного срока службы

Для защиты лучше всего использовать тканевые перчатки.

Замена детали Гранты в модуле основного освещения

Чтобы поменять запчасть, нужно выбрать безветренную сухую погоду или воспользоваться гаражом.

Замена лампы ближнего света на Гранте:

Открыть капот.
Снять клемму аккумулятора.
Отключить фишку питания.
Аккуратно демонтировать колпачок с корпуса, потянув за три специальных отлива.
Отогнуть две пружинки, закрепляющие юбку.
Вынуть сгоревшую деталь.
Установить новую, не касаясь колбой рук или деталей Гранты.
Подключить разъем и установить заглушку на место.

При замене водители часто торопятся и забывают застегнуть фиксаторы в патроне. В этом случае лампа будет болтаться на неровностях и быстро перегорит.

ДХО

Демонтаж детали выполняется также из подкапотного пространства. Замена ламп ДХО Лада Гранта пошагово:

Отключить клемму аккумулятора.
Найти разъем, расположенный напротив блока ДХО.
Повернуть фишку против часовой стрелки на 90°.
Потянуть на себя и снять лампу.
Установить новую деталь в контактное место и вкрутить фишку на место.

Обычные лампочки не боятся прикосновений пальцев, поэтому использование перчаток не обязательно. Дневные ходовые огни включаются автоматически при повороте ключа зажигания и притухают при включении основного света Гранты.

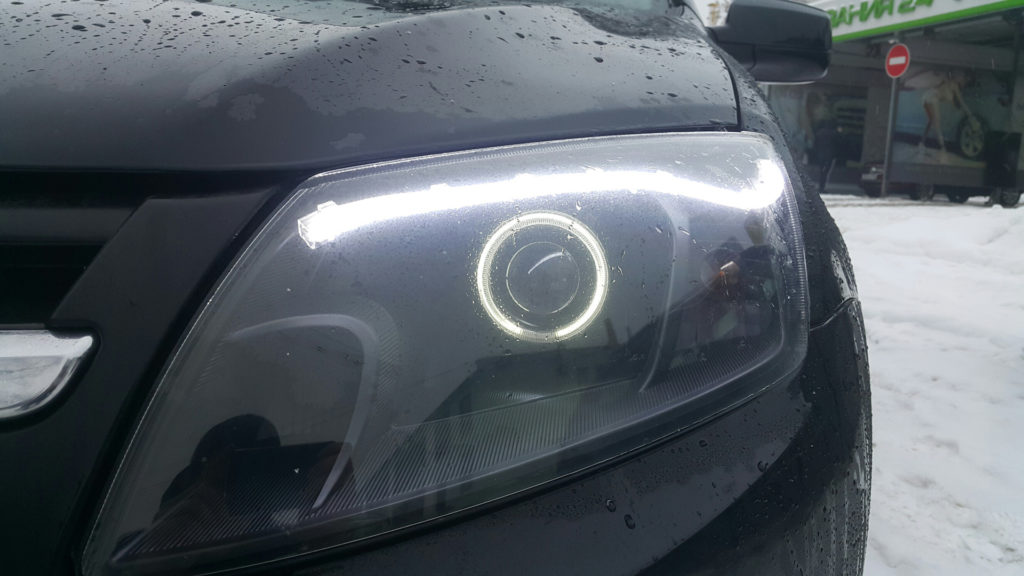

Водители часто устанавливают светодиодные ДХО на Гранту. В таком случае повышается яркость и автомобиль легче заметить на дороге в солнечную погоду

При монтаже диода важно соблюдать полярность и подобрать подходящий размер детали

Противотуманные фонари

Для замены лампочек в противотуманках своими руками существует несколько способов:

демонтаж бампера;
отгибание уголка для доступа к фонарю;
откручивание подкрылка.

Установка противотуманок на Лада Гранта подразумевает снятие бампера и вырезание дополнительных отверстий. Однако для получения доступа к лампам можно обойтись отгибанием подкрылка.

Защитный подкрылок в передней части закреплен четырьмя винтами, которые откручиваются с помощью фигурной отвертки. Для облегчения доступа колесо выворачивается в сторону двигателя или снимается. Если лампы давно не меняли, то болты могут закиснуть и открутятся с большим усилием.

В ПТФ Гранты применяются детали с обозначением H11 55Вт, 12В. Для демонтажа следует:

Открутить болты локера и аккуратно отогнуть его.
Просунуть руку в отверстие, отключить разъем.
Повернуть деталь против часовой стрелки и потянуть на себя.
Установить новый расходник.
Подключить разъем.

Оптика Гранты, работающая в штатном режиме, отлично освещает дорогу и соответствует всем заявленным характеристикам. После самостоятельной замены деталей следует проверить угол наклона пучка, чтобы не ослеплять встречных водителей.

Подбор фар на Лада Гранта

Прежде всего, необходимо определиться с поколением автомобиля. А их в настоящее время два:

С 2011 по 2018 год выпускалась самая первая версия Гранты.
С 2018 года выпускается обновление – Гранта ФЛ.

Основное различие между ними – передняя оптика и оформление. Достаточно взглянуть на фото ниже:

Покупка новой детали может понадобиться в случае, когда старая пострадала в результате ДТП или автовладелец хочет улучшить качество головной оптики.

Следует учитывать, что есть множество фирм, которые производят головную оптику для разных автомобилей, а соответственно, качество у них отличается. Поэтому оригинал или подделку нужно уметь отличать.

ТОП 4 производителей фар для Гранты:

Киржач – поставляется, как оригинальная на конвейер. Стоимость комплекта – 10000 рублей.
KT Garage – тюнингованная версия с дополнительной изогнутой полосой светодиодных ходовых огней. Цена ее составляет 4500 рублей. Качество низкое.
ОСВАР – тоже иногда поставляется на конвейер. Цена может отличаться.
Линзованные изделия – 12000 рублей за комплект. Качество среднее, может потребовать доработок. Свет хороший только со светодиодными лампами.

Артикул оригинальной фары (до 2018 г):

21900371101000 – правая;
21900371101100 – левая.

Артикул оригинальной детали (после 2018 г):

8450100856 – правая;
8450100857 – левая.

У тюнингованных версий, зачастую есть только одно достоинство – привлекательный внешний вид, остальное – недостатки. Ведь качество света оставляет желать лучшего, да и оригинальная фара обладает массой достоинств:

хороший, проверенный свет;
нет проблем с ГИБДД;
в случае ДТП не нужно покупать весь комплект.

Поэтому в приоритете у автовладельца должен быть именно оригинал.

Схема подключения противотуманных фар Лада Гранта лифтбек

Моторный отсек

От правой фары ПТФ прокладываем дополнительный провод к левой. Спаиваем, выводим в моторный отсек для подключения к реле.
Массу фиксируем на кузов в месте крепления бампера, можно под номерным знаком, по центру.
Не забываем всю электрическую проводку укладывать в гофре из огнеупорного материала.

Салон автомобиля Лада Гранта лифтбек

Гофрорукав прокладываем посредством отверстия в уплотнителе гидрокорректора.
Подключение лучше всего зацикливать на замке зажигания. То есть, при выключении будут гаснуть фары автоматически.
Открываем крышку вещевого ящика, отжимаем боковые упоры, извлекаем крышку.
Протягиваем руку в полость, аккуратно выдавливаем блок из двух кнопок управления обогревом стекла и ПТФ.
Запитываем минус от кнопки обогревателя. Плюс брать не станем, так как будут активироваться одновременно.
Заводим плюсовой кабель, устанавливаем блок вновь.
Подключаемся к плюсу от блока включения зажигания (синий провод), он расположен под рулевым колесом.
В завершение запитываем реле — регулятор: масса — провод с кнопки — конец на ПТФ — плюс на зажигание.

В каждой конкретной комплектации цветовая гамма проводом может отличаться. Детально прочтите схему в инструкции по эксплуатации. Классические цвета: красный, желтые, синий, коричневый. Если не хотите проводить запитку через замок зажигания, схема подключения упрощается на одну процедуру меньше.

Примерные цены

В России купить на Ладу Гранту новую фару можно за 1000-8900 рублей. Оригинальную запчасть можно взять за 8500-8900 рублей. Аналоги продаются за 1000-7900 рублей. Тюнингованную фару можно приобрести за 5000-7500 рублей. Примерные цены на детали разных марок и видов приведены в таблице.

Бренд	Страна производства	Вид фары	Стоимость фары в рублях
СЕВиЕМ	Россия	передняя	1950
АвтоВАЗ	Россия	головного света	8900
АВТОСВЕТ	Россия	левая	7900
Bosch	Германия	противотуманная	1000
Gamma	Россия	правая	2190
ФОРМУЛА СВЕТА	Россия	правая	2290
АВТОСВЕТ	Россия	левая	1850
COMPONENT	Китай	правая	2780

Бывшую в использовании оригинальную фару можно взять за 2000-5000 рублей в зависимости от вида и состояния. Неоригинальную оптику для Лады Гранты частные лица и на авторазборках продают за 500-1000 рублей.

Б/у фара на Ладу Гранту

Если нужна доставка, то ее придется оплатить отдельно. В зависимости от расстояния между продавцом и покупателем, тарифов транспортной компании расходы могут варьироваться от 250 до 500 рублей.
