Замена эбу приора 16 клапанов своими руками

Определение неисправности

Если двигатель вдруг начал «троить», то первое, на что следует обратить внимание – это внешний вид катушки зажигания. Признаком того, что деталь перегрелась и в итоге сгорела, являются следы деформации на ее корпусе, трещины и неровности на пластмассовой поверхности

Для проверки катушки зажигания, необходимо воспользоваться мультиметром , переключив прибор в режим проверки сопротивления. После этого контакты мультиметра надо одновременно приставить к первому и третьему контактам детали и таким образом узнать ее сопротивление. Если катушка исправна, то прибор должен показать значение около 0,5 Ом с небольшим допуском.

Следующим этапом диагностики катушки зажигания является проверка вторичной проводки данной детали. Для выполнения этой процедуры необходимо щупом красного цвета дотронуться до пружины, расположенной внутри колпачка катушки зажигания. Щуп черного цвета надо подключить ко второму контакту. Если показания прибора далеки от значения 340 кОм, то дела в таком случае обстоят не очень хорошо – похоже, катушка сгорела.

Если показания мультиметра соответствуют норме, то, скорее всего, катушка зажигания исправна, а единственное, что надо сделать – просто усилить ее изоляцию. Для этого потребуется специальная термоусадочная трубка (должна быть в запасе у каждого водителя), которую необходимо разогреть и одеть на катушку. Данная процедура поможет справиться с проблемой возможной утечки тока на Приоре.

Как выполнить диагностику при помощи штатного бортового компьютера

При отсутствии дополнительных средств диагностики ошибки, которые считывает ЭБУ “Приоры”, можно вывести на панель приборов штатным способом. Для этого нужно:

Удерживая кнопку сброса пробега, включить зажигание. После нажатия в течение 4 секунд панель приборов приходит в движение (загораются все индикаторы, стрелки приборов несколько раз поворачиваются вокруг оси, ЖК-табло включает все регистры). Это говорит о том, что включился режим самодиагностики.
На правом подрулевом переключателе кнопкой Reset выбирается положение показа версии прошивки, кода ошибок, сброса ошибок.

Эбу на приору 16 клапанов с кондиционером

Здесь я вам расскажу как можно прошить «чипануть» ЭБУ Ваза 21703 Лада приора, так как я сам решил не платить не кому денег и сделать это сам, все получилось и прекрасно работает, а те кто говорит и пугает что ничего у тебя не получится просто хотят вытащить из вас деньги!

Не буду врать, вам прийдеться всё равно потратиться в районе 1000р. на приобретение адаптера и прошивки, но это того стоит, после вы сможете себе залить любую прошивку на ваш вкус и сделать это друзьям за не большую плату и деньги вернуться, и пива по пьете.

Для этого нам понадобиться:

Универсальный адаптер K-L-Line BM9213 USB МАСТЕР КИТ для тюнинга автомобиля с инжекторным двигателем, карбюратор вы им не чипанете,

далее для прошивки «чиповки» нам понадобится ChipLoader 1.96 так же вы можете использовать более новой версии ChipLoader 1.97.7 но и прошлая стабильно работает, так что не вижу необходимости пользоваться новым.

во вкладке Помощь > Справка вы найдете Руководство пользователя, так же зайдите в настройки и уберите все галочки как показано на рисунке выше. Для того что бы блок начал шиться его нужно доработать по инструкции, в Руководство пользователя, там всё подробно описано.

Ещё вам понадобятся прошивки, если вам просто хочется попробовать чипануть то для начала можно попробовать халявными Тюнингованные прошивки Ваз, но советовал бы сразу шить нормальными Коммерческие прошивки ВАЗ, разница существенная.

Так же многие начинающие задаются вопросом, почему ChipLoader после выбора прошивки размером 260 кбайт выдает ошибку? Ответ прост, ChipLoader поддерживает прошивки только в полноразмерном формате т.е. «Декрипт» размером 832 КБ (851 968 байт) что бы разкриптовать прошивку нам понадобится программа SMS Enigma new v 1.10

Для начала, нужно снять ЭБУ чтобы прочитать надпись на наклейке, потом нужно определить его тип сделать это можно здесь у меня наклейка выглядела так:

Я определил свой блок это Bosch 7.9.7+ что бы его за программировать его нужно доработать, написано как это сделать здесь

далее нам нужно собрать не хитрую схему, я её сделал просто из толстых проводов так что бы они могли одеться на штырьки выводов ЭБУ.

Питание 12 вольт я взял с 8 батареек по 1,5в, можно использовать блок питания, но только стабилизированный, не используйте импульсные от компа от того с которого будет шиться, блоки с приставок сега денди и прочей китайской аппаратуры не подходят, лучше питание взять от аккумулятора прям с машины, а шить на ноутбуке без подключения к сети, или использовать бесперебойник на тот случай вдруг свет отключат

Разбираем свой блок и перепаиваем резистор на плате

после репрога вернуть обратно.

подключение к разъему не составит труда, крайние выходы пронумерованы, остальные посчитать можно, разъем выглядит так:

Последовательность подключения желательно соблюдать: устанавливаем драйве на адаптер он и есть виртуальный ком-порт, и в настройках изменяем его на сом-1, Подключаем провода по схеме к ЭБУ, переключатель S1 должен быть включен вниз (смотри схему) S2 разъеден, далее всё соединяем с Адаптером мастер кит или VAG COM USB KKL v409.1 (плюс схемы к плюсу адаптера, GND — схемы к GND — адаптера, питание не подключаем, вставляем адатер в USB он определяется,теперь подключаем питание 12 вольт к нашей схеме, через несколько секунд включаем переключатель S2 (это зажигание), запускаем программу ChipLoader1.96 и выбрав там ваш виртуальный порт нажимаем установить связь, если установилась, выбираем прошивку и нажимаем загрузить, стирать ничего не нужно, если не установилась, отключаем S2 ждем несколько секунд и повторяем процедуру, всё нормально шьется.

После прошивки, устанавливаем блок на место подключаемся к колодке диагностики вот по этой схеме:

и обязательно делаем сброс самообучения с помощью InitECU. все готово, поздравляю теперь вы чипун

Добро пожаловать на ChipTuner Forum.

Опции темы

Друзья всем привет! Помогите пожалуйста определить, что за ЭБУ установлен на Ладе Приоре. Программы определяют версию ПО ЭБУ и серийный номер, но названия не пишет, из-за этого никак не могу выполнить диагностику.

Вот данные которые известны:

VIN: v4.2_E2 21 Номер по каталогу ВАЗ: 126-1411020-3202 Серийный номер: 61204999AD Серийный номер программного обеспечения: ACT 21 Код запасных частей: 15 Версия программного обеспечения: 73SL07

И может подскажите каким ПО пользоваться для диагностики этого ЭБУ, а также его перепрошивки.

Пожалуйста, укажите ваше имя и телефон, чтобы мы могли связаться с вами

Проверка работоспособности катушки мультиметром

Перед тем, как приступить к работе, следует проверить прибор на точность. Для этого сопротивление выставляется на две сотни Ом, щупы замыкаются между собой. Если все идеально, то на табло высветятся нули.

А если высветится цифра, ее следует просто зафиксировать в памяти, чтобы потом отнимать от снятых показаний, как имеющуюся погрешность. Катушка достается из своего посадочного места, очищается от грязевых накоплений. При этом визуально необходимо определить, нет ли на резиновых участках разрушений. В противном случае, следует автоматически проводить замену.

Первичная обмотка «прозванивается». С этой целью тестерные щупы подсоединяются к первому и третьему контакту (крайним на выводе). При этом полярность не имеет никакого значения. Сопротивление должно быть в пределах 0,5 Ом. Если в проводах имеется обрыв, то тестер выдаст довольно большое число, приближенное к бесконечности.

Система зажигания — уязвимое место Приоры, и не только ее. Катушки зажигания в автомобиле Приора индивидуальные, по одной на цилиндр, то есть всего 4. Случается, что одна из них перестает работать, а вместе с ней выпадает из рабочего ритма один из цилиндров.

Это сопровождается вибрацией и непонятными звуками под капотом. Опытные автолюбители в таких ситуациях понимают, что машина троит.

Что нужно знать о чип-тюнинге

Правильный тюнинг Приоры подразумевает подбор подходящей программы для перепрошивки, которая должна по максимуму соответствовать двигательной системе автомобиля. Не подойдёт для перепрошивки программа от другого автомобиля, так как для каждой модели есть своя программа, в которой присутствуют индивидуальные настройки под конкретную машину.

Модернизация ЭБУ, выполненная своими руками, в случае ошибки может и не дать положительных результатов, а только ухудшить существующие показатели автомобиля. А в некоторых случаях улучшение всё-таки появится, например, повысится мощность и быстрый разгон, но при этом будет страдать двигатель. Поэтому следует внимательно ознакомиться с информацией о процедуре такого рода модернизации, чтобы не «покалечить» свой автомобиль.

Недавно появились специальные системы для автомобиля, позволяющие подобрать оптимальные программы для работы с двигателем. Такие программы удобны тем, что в любое время можно менять настройки двигателя переводя его в спортивный режим или режим экономии.

Как заменить ЭБУ “Приоры”

Причин для замены контроллера может быть множество: желание установить другую модель, которая может работать с более эффективными прошивками, выход из строя, некорректная работа.

Узнать, какое ЭБУ на “Приоре”, можно методом диагностики, либо по идентификатору прошивки, который можно сверить на специальном сайте. На автомобилях устанавливаются контроллеры Bosch М 10 и «Январь-7».

Для того чтобы поменять ЭБУ, нужно сделать следующее:

Отключить бортовую систему от аккумуляторной батареи. Для этого достаточно снять минусовую клемму.
Демонтировать пластиковую облицовку тоннеля с правой стороны.
Сдвинуть до упора скобу, фиксирующую разъем с пучком проводов.
Вынуть колодку с проводами.
Отвернуть 2 гайки в месте, где ЭБУ “Приоры” крепится к кронштейну.
Приподняв контроллер вверх, вынуть его через правую сторону.

Как видно из описания, процедура очень простая и не занимает более 5-10 минут. Установка происходит в обратном порядке.

Источник

Разновидности памяти ЭБУ

Для того чтобы выполнять свои функции, контроллеру приходится оперировать с множеством данных. Некоторые из них постоянно находятся в работе, другие загружаются периодически. Поэтому память поделена на три разновидности:

ППЗУ — программируемое постоянное запоминающее устройство. В нем находится так называемая прошивка — программа, управляющая параметрами работы двигателя, такими как момент впрыска топлива, управление опережением угла зажигания, холостым ходом, а также калибровочные данные. Этот вид памяти сохраняется при отсутствующем питании. Изменение данных производится при помощи перепрограммирования.
ОЗУ — оперативное запоминающее устройство. Выполняет ту же функцию, что и оперативная память обычного компьютера — временное хранение информации на протяжении одной рабочей сессии. В эту память поступают данные датчиков, в ней хранятся диагностические коды, а также промежуточная информация деятельности микропроцессора. Для ее работы требуется наличие электрического тока.
ЭРПЗУ — электрически программируемое запоминающее устройство. Этот тип памяти является частью штатной противоугонной системы. Блок управления иммобилайзером во время запуска двигателя передает коды в ЭБУ “Приоры”, где находятся коды-пароли, разрешающие или запрещающие старт. Кроме этого, ЭРПЗУ фиксирует отклонения в работе двигателя. Эта память не зависит от подачи электричества и хранит информацию в контроллере постоянно.

Определение неисправности

Как обойти иммобилайзер

При возникновении сбоев в противоугонной системе автомобиль не удается завести с ключа, иммобилайзер подает сигнал в ЭСУД на блокировку основных систем. При возникновении потребности в установке автозапуска у водителя возникает вопрос о том, как можно отключить иммобилайзер Приоры самому.

Использование обходчика

Применение обходчика иммобилайзера позволяет без демонтажа или отключения АПС использовать процедуру автозапуска у транспортного средства. Устройство для обхода системы можно сделать самому или купить и установить на СТО.

Простой обходчик представляет собой реле, катушку индуктивности для накачки питания чипа и диод. К катушке приматывается рабочий ключ, схема монтируется в параллель к штатной спирали накачки.

Без обходчика

На СТО проводят процедуру перепрошивки ЭБУ двигателем с целью отключения иммобилайзера. При наличии адаптера, ноутбука и программного обеспечения эту операцию можно провести самостоятельно.

Для этого необходимо:

Отсоединить минусовой провод с клеммы аккумулятора.
Получить доступ к ЭСУД, отсоединить блок от автомобильной сети.
Демонтировать его из автомобиля.
Снять крышку с ЭБУ, перепаять резистор на плате в положение, разрешающее перепрограммирование.
Подключить плату к адаптеру, обеспечивающему связь с компьютером, и подать на нее питание.
С помощью программы стереть данные из энергонезависимой памяти EEPROM.
Сохранить изменения, отключить от компьютера.
Перепаять резистор на прежнее место.
Установить ЭСУД в электронную систему автомобиля.

При проведении этой операции ЭБУ двигателем перестает воспринимать сигналы с иммобилайзера.

Перепаять чип в блоке управления

При отсутствии адаптера и возможности подать питание ЭСУД во время программирования рекомендуется выпаять микросхему памяти EEPROM. На ее место поставить новый чистый чип или ее же, но только обнуленную с помощью программатора.

Смотрите » Инструкция по эксплуатации к сигнализации StarLine A62 CAN и как включить автозапуск

Отсоединить блок управления

Физическое отключение и удаление из Лады Приоры иммобилайзера не представляется возможным, потому что он интегрирован в схему блока комфорта машины. Отключение блока электропакета выведет автомобиль из строя.

Снятие и установка ЭБУ на Приоре

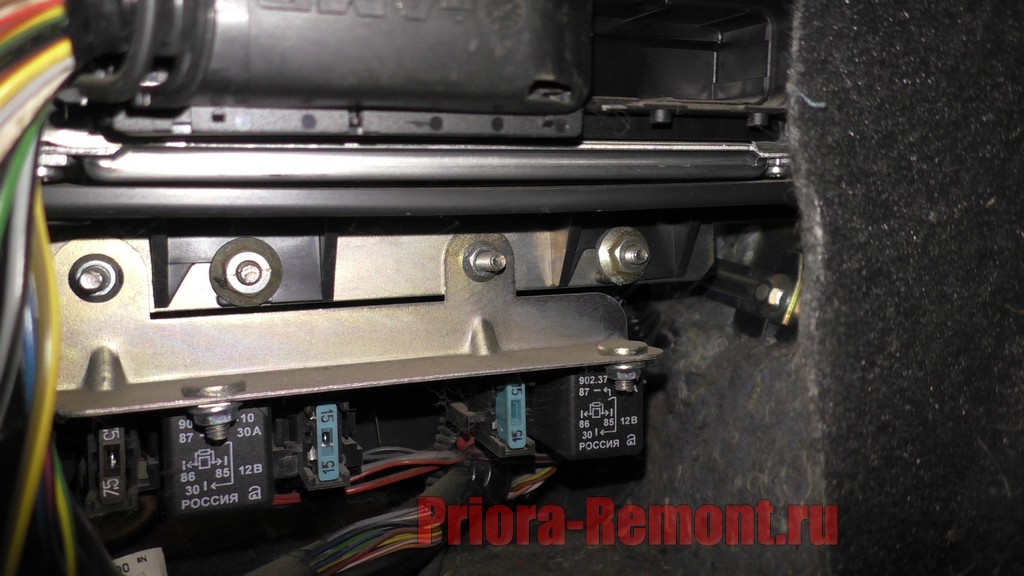

Когда заглушка снята, необходимо найти две гайки крепления ЭБУ снизу к металлической планке. Хорошо видно это на фото ниже.

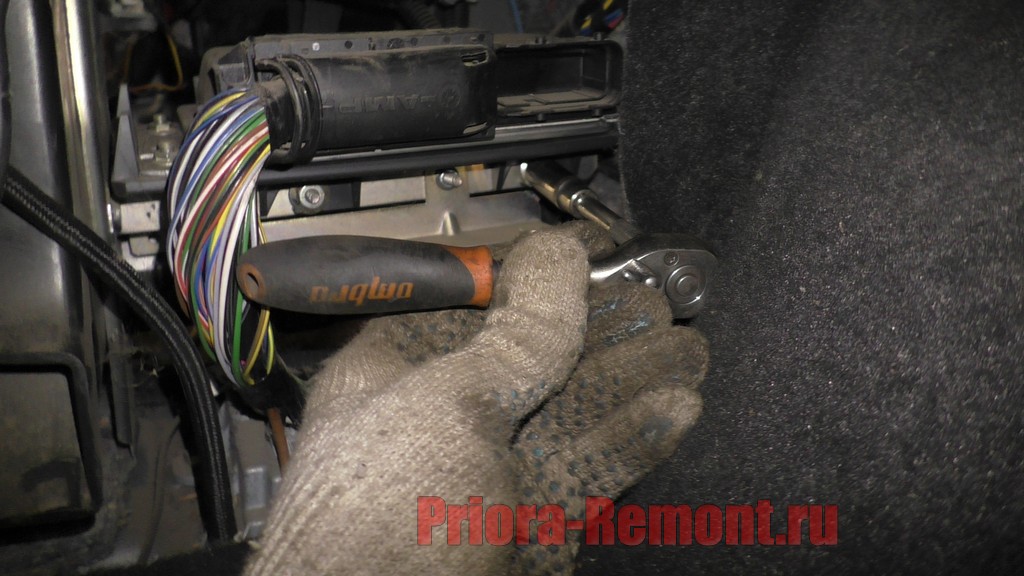

Необходимо откручивать именно гайки крепления пластиковой планки, на которой и располагается контроллер.

Когда обе гайки ослаблены, сдвигаем планку в сторону моторного отсека буквально на 1 см., после чего поднимаем ее немного вверх и отводим в сторону для снятия.

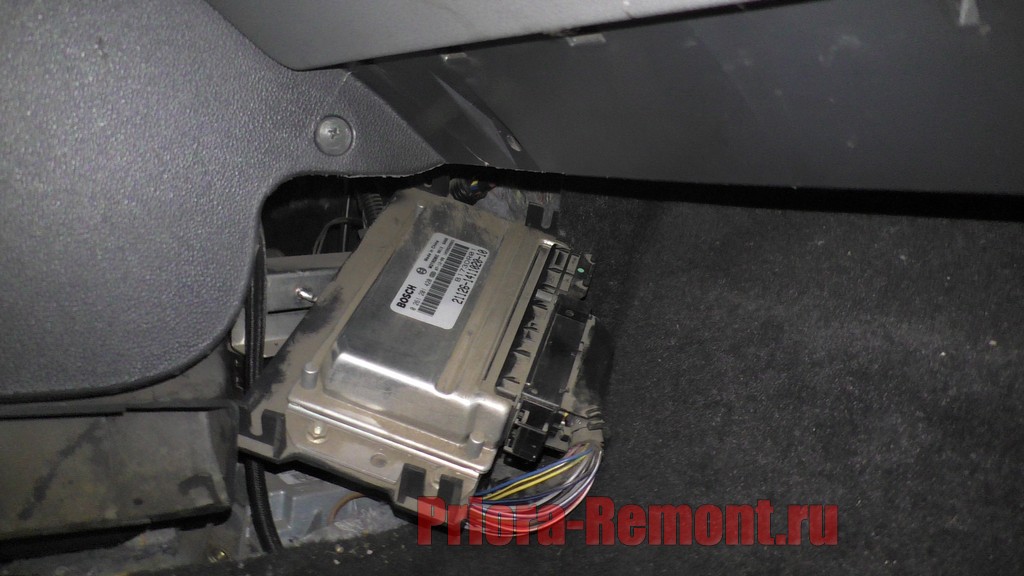

Теперь вытаскиваем блок управления двигателем Приоры на себя, чтобы можно было проводить дальнейшие действия.

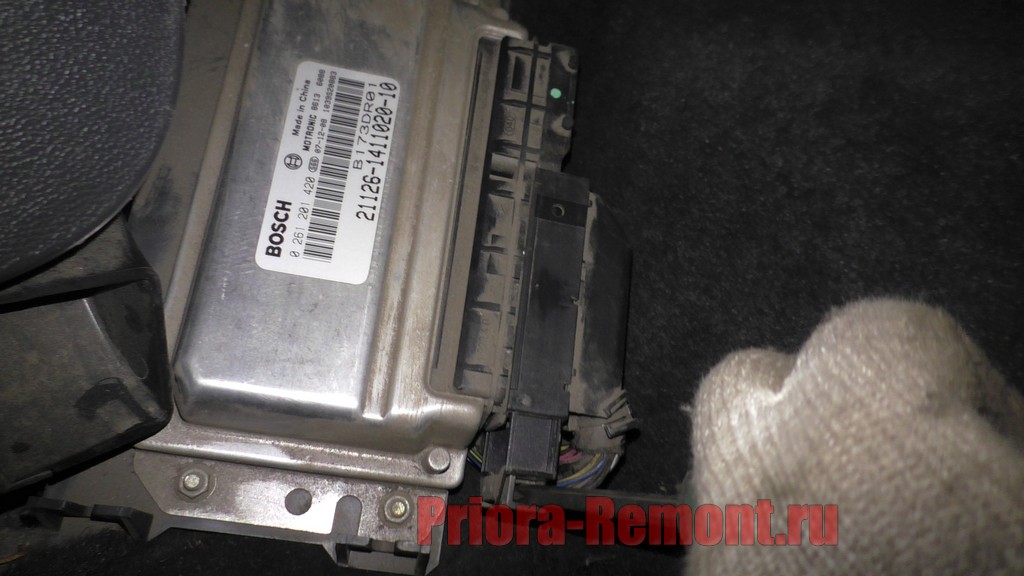

Теперь разворачиваем блок таким образом, чтобы удобнее можно было отсоединить колодку с проводами питания. Далее необходимо вытащить при помощи отвертки или руками рамку фиксатора, как это показано на фото:

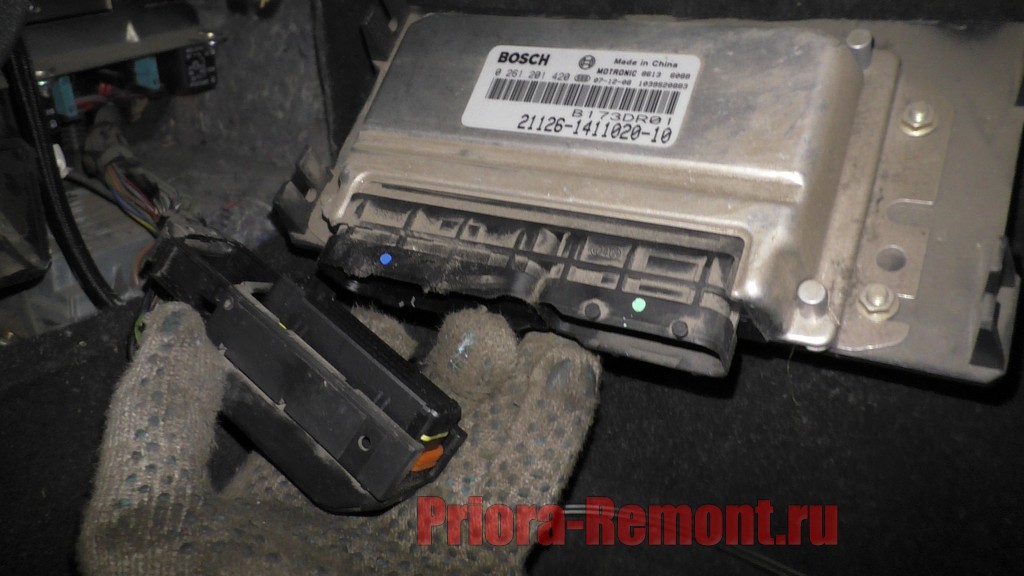

И теперь без особых проблем разъем контролера отсоединяется.

Установка нового блока управления происходит в порядке, обратном снятию. Желательно проводить подобную процедуру при отключенной аккумуляторной батарее. Если у вас возникла необходимость в замене ЭБУ на Приоре, то новый блок обойдется минимум от 6500 и до 10 000 рублей. Б/у контроллер, купленный с разборки, можно достать за 3000 рублей.

Характеристика ЭБУ

Со всей необходимой информацией относительно работы блока мы предлагаем ознакомиться ниже.

Где находится блок?

Блок управления двигателем автомобиля Лада Калина, Калина 2 или Гранта располагается од центральной консолью салона. Чтобы добраться до него, необходимо только снять панель. Как известно, отечественные инженеры всегда славились своими бессмысленными и «беспощадными» решениями в плане сборки машин, поэтому место размещения блока ЭСУД выбрано бездумно. На практике такое устройство часто выходит из строя в результате попадания на него влаги, поэтому многие автовладельцы решают перенести блок, чтобы он мог стоять в более безопасном месте.

Место расположения ЭБУ

Особенности работы

Итак, управляющий блок электронной системы управления двигателем предназначен для контроля состояния всех узлов и передачи импульсов мотору. На сам блок ЭСУД осуществляется передача информации от различных датчиков, предназначенных для мониторинга работы того или иного механизма или системы. Информация обрабатывается без перерывов, в результате чего все узлы могут работать слаженно. Кроме того, блок ЭСУД производит управление системами, предназначенными для контроля уровня токсичности выхлопных газов.

Данные, которые собирает ЭБУ Лада Гранта или Приора, являют собой разные характеристики. Например, регулятор ДМРВ осуществляет контроль фиксации массового расхода мотором — чем больше силовой агрегат потребляет воздуха, тем лучше будет его динамика. Но если нормированные показатели будут превышаться, это приведет к перерасходу бензина, соответственно, своевременная проверка параметров позволит предотвратить возможные неисправности.

Помимо этого, блок ЭСУД фиксирует информацию:

о положении коленчатого и распределительного валов;
о температура антифриза в системе охлаждения;
о температуре всасываемого воздуха;
об уровне напряжения в электроцепи авто;
о возможном содержании примесей в отработанных газах;
о скорости движения транспортного средства;
о колебательной амплитуде кузова (автор видео — Low Customs).

В соответствии с полученной информацией «мозги» осуществляется проверка работоспособности основных систем, в том числе диагностической. Что касается последней, то она является одной из наиболее значимых, поскольку при выявлении той или иной неисправности именно эта система сможет оповестить автовладельца о проблеме. Информация о поломках передается посредством появления контрольной лампочки на приборной панели. Вне зависимости от модели блока ЭСУД, устройство будет хранить в своей памяти коды ошибок, которые позволят автовладельцу максимально точно определить неисправность. Такая информация может потребоваться в том случае, если понадобится распиновка устройства.

Следует также отметить, что ЭБУ имеет несколько видов памяти:

Первый тип — ППЗУ. В этой памяти содержатся все необходимые управляющие схемы, также эта память фиксирует команды в определенной последовательности. В ППЗУ заложены данные о калибровке различных процессов, которые зависят от мощности силового агрегата и его типа, веса транспортного средства в целом и прочих моментов. Нужно отметить, что этот вид памяти никак не зависит от источников напряжения, поэтому даже если устройство не будет питаться от сети, вся информация в памяти все равно сохранится.
Второй тип — это ОЗУ. Этот тип памяти всегда должен питаться от бортовой сети, в противном случае вся информация о кодах диагностики будет удалена. В этом блоке сохраняются все данные, которые нужные блоку ЭСУД для расчетов.
Следующий тип — ЭРПЗУ, что дословно расшифровывается как электрически программируемое запоминающее устройство. Основным предназначением этого блока является хранение комбинаций для иммобилайзера. Отсутствие данных паролей в памяти или их несоответствие с данными на ключе приведет к невозможности запуска мотора. Следует отметить, что в данном случае данные также хранятся постоянно (автор видео — Андрей Помазанов).

Две схемы подключения автозапуска

Автозапуск в разных моделях оборудования реализован разными способами. Обычно два провода, идущих с «силового» разъема, требуется включать в разрыв штатной проводки, подводимой к стартеру (контакт «50»):

То, что указано выше – это первый вариант, но не единственный. Перед тем, как будет выполнена установка сигнализации на ВАЗ, поинтересуйтесь, как в ней устроен автозапуск. Возможно, используется «альтернативный» вариант схемы:

Автозапуск, оборудование бренда Томагавк

Здесь, как видите, предусмотрены два разных контура, соединенных в точке «T».

Если схема реализуется первым способом, скорее всего, сигналка устроена так: повернув ключ в положение «Старт», владелец инициирует срабатывание обходчика. Если же используется второй вариант, последнее не может быть верно. Таким образом, все модули обходчика, имеющие 4 отвода (2 на антенну и 2 на питание), во втором случае не применимы никак.

«Тонкие» провода – выводы антенны

Подключение выполняют в разрыв штатной проводки либо используя индуктивную связь. Оба варианта рассматриваются ниже.

Эбу «приоры»: характеристики, фото, где находится

Контроль над работой двигателя автомобиля ВАЗ-2170 “Приора” осуществляется при помощи электронного блока управления (ЭБУ). Также он отслеживает выполнение норм экологической безопасности “Евро 3”, “Евро 4” и реализует обратную связь при помощи диагностического разъема OBD-II.

Какие данные поступают в контроллер

ЭБУ “Приоры” работает в режиме непрерывного считывания информации с датчиков. На основе этих сведений компьютером принимаются решения об изменении режимов работы систем двигателя. Виды данных, поступающих в контроллер, следующие:

электрическое напряжение в сети автомобиля;
наличие детонации в камерах сгорания;
скорость автомобиля;
температура системы охлаждения;
количество кислорода в выхлопных газах;
расход воздуха;
температура воздуха, поступающего во впускной коллектор;
положение распределительного и коленчатого валов;
положение дросселя.

Чем управляет контроллер

После обработки информации ЭБУ “Лады-Приоры” вносит корректировки работу следующих механизмов:

системы зажигания;
системы охлаждения — управляет работой вентилятора;
топливной системы (работа форсунок и топливного насоса) ;
системы управления климатом салона (режимы работы кондиционера) ;
системы улавливания паров в выхлопных газах;

Управление происходит путем замыкания выходных цепей через выходные транзисторы.

Разновидности памяти ЭБУ

ППЗУ — программируемое постоянное запоминающее устройство. В нем находится так называемая прошивка — программа, управляющая параметрами работы двигателя, такими как момент впрыска топлива, управление опережением угла зажигания, холостым ходом, а также калибровочные данные. Этот вид памяти сохраняется при отсутствующем питании. Изменение данных производится при помощи перепрограммирования.
ОЗУ — оперативное запоминающее устройство. Выполняет ту же функцию, что и оперативная память обычного компьютера — временное хранение информации на протяжении одной рабочей сессии. В эту память поступают данные датчиков, в ней хранятся диагностические коды, а также промежуточная информация деятельности микропроцессора. Для ее работы требуется наличие электрического тока.
ЭРПЗУ — электрически программируемое запоминающее устройство. Этот тип памяти является частью штатной противоугонной системы. Блок управления иммобилайзером во время запуска двигателя передает коды в ЭБУ “Приоры”, где находятся коды-пароли, разрешающие или запрещающие старт. Кроме этого, ЭРПЗУ фиксирует отклонения в работе двигателя. Эта память не зависит от подачи электричества и хранит информацию в контроллере постоянно.

Системы самостоятельной диагностики

Как любой компьютер, ЭБУ “Приоры” имеет обратную связь с пользователем.

Водитель узнает о неполадках при помощи сигнальных кодов, которые можно увидеть двумя способами: при помощи дополнительного бортового компьютера, подключаемого к диагностическому разъему, и на панели приборов после совершения нехитрых манипуляций.

Для самостоятельной диагностики можно устанавливать следующие устройства:

Штат X 1 P Приора. Небольшой прибор, вставляющийся на место стандартной кнопки. Имеет дисплей-LED с 3 знаками. Кроме функции диагностики по 30 параметрам, позволяет прогревать свечи в холодный период, самостоятельно регулировать температуру включения вентилятора системы охлаждения, сбрасывать ошибки двигателя.
Приора Штат Matrix. Более серьезный бортовой компьютер. Ставится на место штатных часов и имеет графический дисплей 128 х 32 пикселя. Кроме функций, перечисленных у предыдущего компьютера, устройство может работать с газобаллонным оборудованием, считывая расход газа.
Функция “Форсаж” позволяет не только сбрасывать ошибки двигателя, но и откатывать контроллер до заводского состояния, тем самым его реанимируя.

После задействования этой опции, включится режим ЭБУ “Приоры”, какой был установлен на заводе. Также этот БК имеет возможность обновления программного обеспечения.
Multitronics C-900. Универсальный бортовой компьютер. Может устанавливаться в разные места. Обладает огромными возможностями как в диагностике, так и регулировках. Подходит к большому перечню автомобилей. Имеет ЖК-дисплей 480 х 800 пикселей и возможность изменения настроек непосредственно с домашнего ПК.

Системы самостоятельной диагностики

Как любой компьютер, ЭБУ “Приоры” имеет обратную связь с пользователем.

Для самостоятельной диагностики можно устанавливать следующие устройства:

Штат X 1 P Приора. Небольшой прибор, вставляющийся на место стандартной кнопки. Имеет дисплей-LED с 3 знаками. Кроме функции диагностики по 30 параметрам, позволяет прогревать свечи в холодный период, самостоятельно регулировать температуру включения вентилятора системы охлаждения, сбрасывать ошибки двигателя.
Приора Штат Matrix. Более серьезный бортовой компьютер. Ставится на место штатных часов и имеет графический дисплей 128 х 32 пикселя.

Кроме функций, перечисленных у предыдущего компьютера, устройство может работать с газобаллонным оборудованием, считывая расход газа. Функция “Форсаж” позволяет не только сбрасывать ошибки двигателя, но и откатывать контроллер до заводского состояния, тем самым его реанимируя. После задействования этой опции, включится режим ЭБУ “Приоры”, какой был установлен на заводе. Также этот БК имеет возможность обновления программного обеспечения.

Multitronics C-900. Универсальный бортовой компьютер. Может устанавливаться в разные места. Обладает огромными возможностями как в диагностике, так и регулировках. Подходит к большому перечню автомобилей. Имеет ЖК-дисплей 480 х 800 пикселей и возможность изменения настроек непосредственно с домашнего ПК.

Снятие левой опоры

Устанавливаем под коробку передач регулируемый упор.

Головкой «на 15» с удлинителем ослабляем затяжку верхней стяжной гайки подушки опоры.

Снизу автомобиля головкой «на 17» с удлинителем отворачиваем гайку крепления левой опоры силового агрегата к кронштейну коробки передач (для наглядности левый грязезащитный щиток моторного отсека снят)… …и снимаем шайбу.

Головкой «на 13» с удлинителем отворачиваем два болта крепления опоры к кузову.

Снимаем левую опору. Для разборки опоры окончательно отворачиваем верхнюю стяжную гайку подушки опоры.

Детали левой опоры

: 1 — верхняя гайка; 2 — верхний ограничитель; 3 — подушка; 4 — нижний ограничитель; 5 — шпилька; 6 — шайба; 7 — нижняя гайка Верхний ограничитель опоры имеет две лыски. При установке опоры…

( 1 оценка, среднее 5 из 5 )

1 Что нового?

Что касается базовой комплектации Лада «Приора», выпускаемой с 2007 года, то она включает:

электроподогрев сидений;
парковочный сигнализатор;
кондиционер;
современная сигнализация.

В последующие годы выпуска автомобиль подвергался дополнительным улучшениям, таким как, например, антиблокировочная система торможения (ABS). Такая система позволяет при экстренном торможении не терять управление транспортным средством за счёт отсутствия блокировки колёс. С 2013 года на Лада «Приора» стоит до четырёх подушек безопасности, система стабилизации, дождевой датчик, а также дополнительная система торможения для ABS (BAS).

«Мозговой центр» автомобиля, который управляет электронной системой и подаёт сигналы двигателю — это контроллер (ЭБУ). Разнообразные датчики, установленные во всех стратегических местах Приоры, передают туда информацию. Данные беспрерывно обрабатываются, позволяя всем системам целостно, слаженно и безопасно влиять на эксплуатационные характеристики авто. Также контроллер управляет системами, ответственными за токсичность выхлопных газов.

Замена эбу приора 16 клапанов с кондиционером

NAUexx, я специально отметил верхний блок, т.к. он именно плюсовой.

можно брать любой Bosch 16v и заливать в него приоровскую прошивку

для тех, кто в танке повторяю: можно брать любой Bosch 16v и заливать в его соответствующую приоровскую прошивку. если человек не знает какой ему нужен блок, как определить блок по прошивке, то ему одна дорога: к специалисту, с которого можно потом спросить!

а по теме, ничего ему не надо покупать, просто залить в М73 нормальную прошивку и ездить, не забивая себе и людям голову!

Узнать эти блоки (7.9.7+) просто — все первые серийные прошивки на них имеют в цифро-буквенном коде символ «Q», например B103EQ12, B103EQ17, B105DQ09, B120EQ16 и т.п. (Исключение — «старая» аппаратная реализация B103EQ07 и B103EQ09).

заливать в его соответствующую приоровскую прошивку.

Кста, как определил? Вроде блоки 7.9.7+ в прошивках имеют букву «Q» или индекс 126, если чисто приоровский. Не? Туплю? Тут врут или инфа устарела?

Я смотрел тут: http://chiptuner.ru/content/ser_b797p/ — по идентификатору прошивки. В любом случае блок с верхней фотки уже куплен, надеюсь окажется «плюсовым» и рабочим

Голову вроде никому не забивал еще, есть интерес и желание пообщаться/услышать мнения на этот счет, никого не заставляю.

Почему хочу именно Бош? Встретил такое:

В прошивках ЭБУ М74 и Bosch МЕ1797 полностью сняты ограничения по нарастанию крутящего момента, о чем негативно отзывались пользователи автомобилей укомплектованных электронным дросселем. Результатом стало мощное и ровно нарастающее ускорение с самых низов и до максимальных оборотов, без клевков и резких рывков присущих всем современным ПО с жестким регулированием нарастания момента.

В полной мере это относится и к ЭБУ Bosch 797+ всегда считавшимся «тупым». Смею опровергнуть это утверждение – данный ЭБУ может очень хорошо «ехать» и хорошо ускоряться после правильной перекалибровки. А его способность регулировать переходные процессы так, что у него, по определению, не существует никаких «дерганий», ударов в трансмиссию, жестких входов в режим ПХХ и выходов из него, ставит этот ЭБУ (справедливо и в отношении Bosch МЕ1797) в более предпочтительное положение по сравнению с ЭБУ отечественных разработок.

Источник

Инструкция по замене блока

Необходимость снять блок управления может возникать по разным причинам. К примеру, проблема может заключаться в выходе из строя управляющего устройства или при необходимости его перепрошивки. Нужно учитывать, что прошивка ЭБУ — это очень важная и ответственная процедура, с которой сможет справиться далеко не каждый автовладелец. Неверные действия в процессе выполнения этой задачи могут привести к тому, что блок и вовсе окажется неработоспособным, соответственно, такая затея может дорого стоить владельцу машины.

Итак, для демонтажа узла вам потребуется произвести частичное снятие центральной консоли.

Чтобы выполнить эту задачу своими силами, придерживайтесь следующих действий:

В первую очередь, необходимо выкрутить болты, которые фиксируют облицовку ручного тормоза. С рычага управления коробкой передачи снимите чехол, а облицовочную панель необходимо демонтировать. Рядом с педалями также необходимо открутить болты фиксации и произвести демонтаж пластиковой облицовки. Подденьте заглушку на центральной консоли и произведите ее демонтаж. Сделав это, вы сможете увидеть разъем для подключения блока управления через USB-выход. Болты фиксации блока с предохранителями также необходимо выкрутить, после чего разъем можно демонтировать с места установки. Боковые болты крепления консоли также нужно открутить. Выполнив эти действия, можно отключить прикуриватель и немного приподнять центральную консоль. Непосредственно сам ЭБУ расположен на правой ее стороне. Для того, чтобы осуществить демонтаж управляющего устройства, нужно будет открутить его болты фиксации, после чего отсоединить колодку с проводами питания

Делайте это осторожно, чтобы не повредить разъемы, в противном случае при дальнейшем монтаже могут возникнуть проблемы. После выполнения всех этих действий устройство можно снять

Выполняется его ремонт, перепрошивка или замена, в дальнейшем сборка производится в обратной последовательности. Как видите, в целом процедура снятия довольно простая.
