Не работает 2-ой цилиндр на приоре. Предистория. С недавних пор стал обладателем ВАЗ 2170 16v с пробегом 90т.км. Начал замечать что машина стала по утрам заводиться не с первого раза, троила на холостом ходу,потом прогревалась и через 30-50сек, все было в норме, так же выдавливала масло из за картерных газов. Мною были проделаны след. работы: 1.Чистил систему вент. картера 2.менял уплотнительные кольца на впускном ресивере 3.чистил дросельную заслонку(по ходу ради профилактики) 4.поменял свечи-NGK 5. прочистил все форсунки,замерял сопротивление-12,5ом на каждой 6.напряжение на форсунки-8в., 7.напряжение на катушки -норм 12в. 8.Вытаскивал катушку со свечей,крутил стартером-искра-есть После этого машина не завелась, оставил на ночь, отстоялась-завелась, но проблемы не ушли. На холодную, так же троила. По диагностике- пропуски зажигания во 2-ом цилиндре.

Далее решил прошить ЭБУ 7.9.7. Перепаял резистор на 6.8к.Ом- не законектился, пропаял епром и 81контакт на эбу.,закрыл коробку и успокоился- перешить не удалось, поставил на авто,завел- теперь троит постоянно и на холодную и на горячую. ((.

Может быть из за эбу. слышал что при пробитом ключе может отказать один из цилиндров. но искра же есть,напряжение на катушке и форсунке есть. Блок с др. машины не получится поставить,т.к. мой блок завязан как то с системой через имобилизатор вроде. По крайне мере пробовал ставить январь 7.2 — не диагностируется.

Еще осталось в голове пару идей, надо их добить: 1. Проверить ГРМ-метки 2. Гидрокомпнсаторы

Назначение и принцип работы

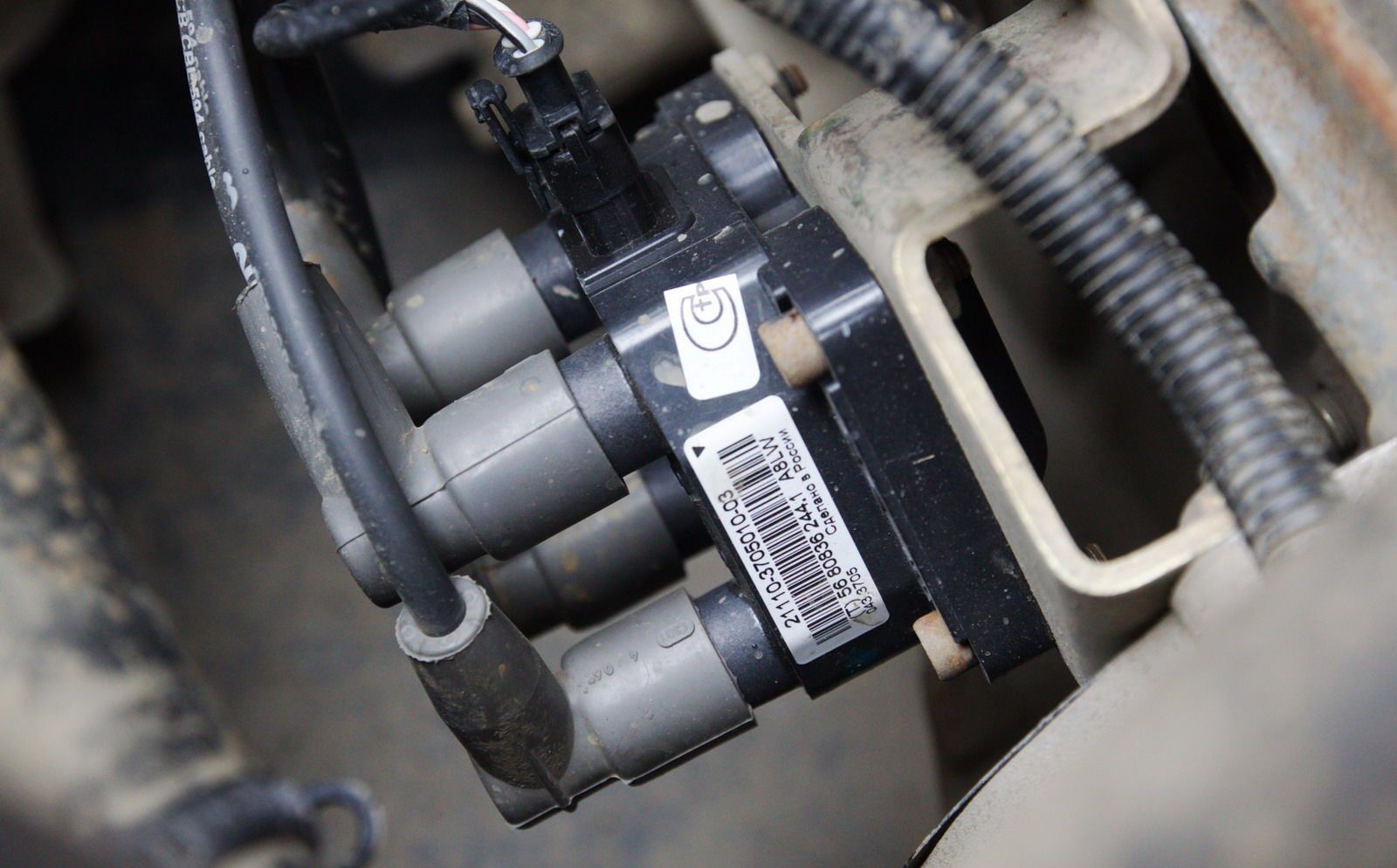

Модуль зажигания ВАЗ 2110

Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искры на свечах. Он состоит из двух катушек с замкнутым магнитопроводом и двухканального коммутатора. Иногда коммутатор выполнен в виде отдельного устройства, но в большинстве случаев его совмещают с электронным БУ двигателя. Внешне модули отличаются по числу проводов разъема подключения: модуль с коммутатором имеет 4 провода, а спаренные катушки – 3.

Модуль зажигания контролируется ЭБУ, который подает в нужный момент на обмотки его катушек постоянное напряжение в виде низковольтных управляющих сигналов. Конец сигнала является началом искры. Благодаря магнитной индукции, в момент подачи генерируется высокое напряжение, создающее искру на свече зажигания. Устройство располагают в подкапотном пространстве, его легко определить по высоковольтным проводам, идущих к свечам зажигания.

Проверка работоспособности

на Приоре своими силами?

Вариантов может быть несколько:

Визуальный осмотр. Если на КЗ имеются пусть даже небольшие трещины, это говорит о неработоспособности устройства. Если на корпусе есть трещины или другие повреждения, вероятнее всего, КЗ перегорела. Также необходимо произвести осмотр внутренних компонентов, а именно спирали. При наличии дефектов узел меняется.
Еще один способ — проверка на авто. КЗ демонтируется с двигателя, отключается топливный насос, в высоковольтный вывод устанавливается рабочая свеча, затем нужно попытаться запустить мотор. Если КЗ рабочая, то вы увидите искру (автор видео — Александр).

Проверка с помощью мультиметра — для этого КЗ необходимо заблаговременно демонтировать. Мультиметр необходимо настроить в режим замера сопротивления на 200 Ом, затем щупы устройства замыкаются. На дисплее тестера появится цифра калибровки, ее надо записать.

Далее, осуществляются следующие действия:

Щупы мультиметра следует соединить с разъемом КЗ и произвести замер сопротивления первичного элемента. Тестер должен показать значение около 0.8 Ом, от него нужно отнять цифру калибровки — полученный показатель и будет сопротивлением. При отсутствии значений во время диагностики можно сделать вывод о неисправной первичной обмотке.
Далее, необходимо будет проверить вторичный элемент, для этого сопротивление мультиметра устанавливается на 2 мОм. Красный щуп следует установить в вывод КЗ, а второй — черный — к среднему разъему колодки. Диагностика должна показать 342 кОм. В целом следует понимать, что полученные параметры по многом зависят от того. Насколько КЗ была нагрета, поэтому диагностику лучше осуществлять на холодном устройстве .

Испытание катушки зажигания на Приоре

Элегантная машина

У Лады Приора есть все, что необходимо для удобства использования автомобиля:

стремительные линии кузова;
отличный дизайн;
большой набор опций;
высокая проходимость;
привлекательная цена.

Катушка зажигания — наиважнейший узел машины, и его поломка вызовет огромное количество неприятностей. В основном они будут связаны с остановкой и нарушениями в работе мотора. Катушка зажигания имеет непосредственное отношение к узлу под названием «трамблер». Это распределитель, получающий от бортовой сети транспорта низковольтное питание.

Происходит процесс преобразования низковольтного в высоковольтное питание. С контактов распределителя напряжение с помощью «бегунка» отправляется по высоковольтному проводу на свечи. Вкрученная свеча каждого цилиндра подает искру в камеру сгорания топливной смеси, происходит воспламенение. Для воспламенения необходима подача тока на все свечи, только тогда мотор заведется и машина начнет двигаться.

Если нет, транспортное средство не сдвинется с места.

Но все же иногда у Приоры, как и у любого другого транспортного средства, приходят в негодность узлы и агрегаты. Ремонт можно проводить на СТО, а можно и своими силами.

Иногда у авто Лада Приора начинает троить двигатель, другими словами, мотор выполняет свои функции не на полную мощность. Причина такого поведения кроется в катушке электрозажигания. Система зажигания у данной машины необычная. Каждая свеча имеет свою катушку, следовательно, их 4. Значит, и зажигание может тормозиться в четыре раза чаще, чем на других авто. Как только одна катушка вышла из строя, связанный с ней цилиндр перестает работать.

В индивидуальных катушках зажигания любого цилиндра не требуется регулировка, так как в них нет подвижных частей. В авто Приора ЭБУ сообщает водителю о неисправности, следит за распределением и моментом образования искры. В цилиндрах, в которых заканчиваются такты сжатия, происходит искрообразование. Точные импульсы в ЭБУ подаются с датчиков положения коленчатого и распределительного валов, после этого блок управления выявляет последовательное срабатывание катушек зажигания.

Информация, передаваемая в систему, позволяет управлять всем процессом:

частотой вращательных движений коленчатого вала;
нагрузкой двигателя, потреблением воздуха;
температурой охлаждающей жидкости;
положением коленчатого и распределительного валов;
детонацией.

При проблемах с катушками нужно обращаться за помощью к специалисту. Для проверки катушки зажигания на Приору нужен специальный инструмент — мультиметр.

Если, находясь в авто на дороге, водитель слышит, что двигатель начинает троить, придется самому попробовать исправить ситуацию. Катушка может пропускать ток, в таком случае нужно ее заизолировать. Для изоляции лучше использовать термоусадочные трубки.

Проверка катушки зажигания

Как проверить катушку? Внимательно рассматриваем снятую запасную часть, обращаем внимание на ее поверхность. Если есть трещины, сколы, царапины на пластмассовых частях, скорее всего, катушка перегревалась и сгорела. Мультиметр переключается в режим проверки сопротивления, которое необходимо замерить на 1 и 3 контактах

С погрешностью инструмента цифра будет 0,5 Ом

Мультиметр переключается в режим проверки сопротивления, которое необходимо замерить на 1 и 3 контактах. С погрешностью инструмента цифра будет 0,5 Ом.

Далее проверяется вторичная проводка. Внутри колпачка катушки расположена пружина, к ней нужно приложить красный щуп, а черный — ко второму контакту. Можно замерить сопротивление и на других катушках, их у машины Приора еще 3. Прибор должен показать 340 Ом.

Если цифра другая, узел все-таки сгорел. Если после проверки катушка оказалась рабочая, значит, нужно ее просто заизолировать. Подрезанную по размеру термоусадочную трубку нагреть и надеть на катушку. Проблема устранена, и запасная часть будет работать.

Вот эта деталь авто

Какую катушку купить

Многие автолюбители советуют покупать самые дешевые устройства. Почему так? Считается, что катушки горят в первую очередь из-за некачественной свечи зажигания. Разумеется, нелишним будет удостовериться в том, что все свечи исправны, однако даже если нет никаких проблем, но катушка все равно сгорела, свечу в цилиндре, где случилась неисправность, рекомендуют заменить. Вместе с тем далеко не все автовладельцы готовы доверять самым бюджетным катушкам и такое мнение также имеет право на жизнь.

Опытные автолюбители советуют приобретать продукцию одной из двух торговых марок:

Сразу же обращаем внимание, стоимость устройств может быть достаточно высокой. Например, одна катушка Bosch стоит около 700 рублей

С учетом того, что для замены необходимо сразу 4 детали, получается немаленькая сумма. Какой вариант будет лучшим для вас – решать только вам.

Элегантная «Приора» — это автомобиль с двигателем, работающим на бензине. А это значит, что смесь в цилиндрах поджигается искрой. Ну это, в свою очередь, требует наличия катушки зажигания (бобины). Или искрообразователя. Как эта система работает на «Приоре»? Как устроена, вообще, система зажигания «Приоры»? Вот об этом и пойдёт речь.

КАКИМ ОБРАЗОМ МОЖНО ПРОВЕРИТЬ КАТУШКИ

В любом случае проверка катушки зажигания на Приоре всегда начинается с её внешнего осмотра. Не допускаются даже очень маленькие трещинки или разрывы на её резинках. Их наличие указывает на замену прибора. Трещины, сколы и другие повреждения пластмассовых деталей, говорят о том, что был перегрев катушки, и она могла просто «перегореть». Далее проводится осмотр внутренних деталей, особенно спирали, её расположение. Если осмотр не обнаружил видимых дефектов, приступают к дальнейшей проверке.

Проверить катушку зажигания можно несколькими способами, которые и будут рассмотрены ниже. В процессе эксплуатации машины нечасто, но, возникает необходимость для её проверки. Сделать это, когда нет явных признаков отказа, не так-то просто без специального оборудования, такого как искровой разрядник или осциллограф. Давайте рассмотрим, катушку зажигания без приборов. Для начала можно местами и посмотреть, как будет вести себя мотор после этого. Если перебои переместились с катушкой, значит, в ней есть неисправность, её нужно заменить.

Проверить высоковольтную катушку зажигания можно непосредственно на машине. Для этого её нужно снять с мотора, в высоковольтный вывод вставить исправную свечу, при включенном зажигании, . Исправная катушка проявит себя искрой на свече. При этом необходимо остерегаться высокого напряжения и использовать защитные средства.

ИНСТРУМЕНТАЛЬНАЯ ПРОВЕРКА КАТУШКИ

После визуального осмотра и контроля, можно приступить к проверке с помощью измерительных приборов. Лучше всего для этих целей использовать цифровые мультиметры, или такие приборы, как МД-1 или АЗ-1. Их можно свободно купить, них невысокая. Теперь поговорим о том, как проверить катушку зажигания на Приоре с помощью приборов.

Перед проверкой прибор нужно снять с двигателя. Это можно сделать таким образом:

Отключают клеммы аккумулятора;
Снимают защитный пластмассовый кожух с двигателя;
Сжимают пальцами фиксатор и отсоединяют разъём с проводами;
Ключиком на «10» вывинчивают крепёжный болт и вынимают катушку из установочного гнезда.

Теперь можно приступить к проверке приборами. Сначала нужно проверить и откалибровать измерительный прибор. Для этого устанавливают переключатель измерений в положение для измерения сопротивления на «200 Ом», и замыкают между собой щупы. Показания должны быть близкими к «0». Эти показания нужно запомнить или записать. Они в дальнейшем могут пригодиться. Прибор откалиброван, можно приступать к проверке. Проверка мультиметром проводится в таком порядке:

Оба щупа прибора подключают к разъёму катушки (полярность соблюдать не обязательно) и измеряют сопротивление первичной (низковольтной) обмотки. Распиновка контактов для измерения 1 и 3, предел измерения прибора «200 Ом». Он должен показать примерно 0,8 Ом. От этого значения отнимают показатель, полученный при калибровке, и получают истинное значение сопротивления обмотки. Если показаний нет, нужно проверить надёжность контакта щупов и выводов катушки. Если после нескольких попыток показания не появятся, значит, в первичной обмотке обрыв, и она подлежит замене;
Следующее действие будет направлено на проверку высоковольтной обмотки. Устанавливают предел измерения сопротивления в 2 МОМ. В этом случае соблюдать полярность нужно, так как высоковольтная обмотка . Поэтому красный щуп вставляется в вывод катушки, а черный подключают к выводу разъёма под номером 2, он средний в колодке. Прибор должен показать примерно 342 кОм. Следует учитывать тот факт, что показания прибора сильно зависят от нагрева катушки. Лучше всего проверять на холодной катушке. В этом случае также нужно добиваться хорошего контакта щупа прибора с высоковольтным выводом. Если показания близки к бесконечности, нужна замена детали.

Немного о том, возможен ли ремонт катушки зажигания. Восстановить первичную или вторичную обмотку не получиться, а вот заменить наконечник на ней вполне под силу даже начинающим водителям. Для этого запасаются:

Новым наконечником:
Новым уплотнительным кольцом;
Средством для обезжиривания;
Высокотемпературным силиконовым герметиком.

Место установки наконечника очищают и тщательно обезжиривают. Юбку нового наконечника нужно вывернуть наизнанку и нанести на неё небольшой слой герметика. Пока он немного подсыхает, производят установку нового уплотнительного кольца. Далее нужно установить на своё место резиновый наконечник. На этом ремонт будет закончен.

Ремонт

Модуль зажигания ваз 2107

Устройство модуля зажигания достаточно сложное: в него входят одна или несколько катушек, плата, контакты и провода. Их всех вышеназванных элементов ремонту поддаются только контактные соединения, в некоторых случаях возможна замена деталей (транзисторов, катушек).

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

Торцевые ключи с головками на 1, 13 и 17.
Шестигранник на 5.
Отвертка.
Паяльник.
Флюс для алюминия.
Многожильный провод.
Лак для ногтей.

Вскрытие модуля зажигания

Ремонт модуля зажигания производится в следующем порядке:

На снятом устройстве открывают корпус, поддев его отверткой.
Убирают силиконовую пленку, покрывающую плату.
От ВВ контактов убирают весь алюминий.
На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180 о С (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

Источник

Назначение, принцип работы катушки зажигания

Устройство является наиболее консервативной деталью в бензиновом ДВС. Ее прототип был изобретен в Германии инженером Румкорфом в середине девятнадцатого века. Она заменила магнето в двигателях автомобилей в начале 20-го века.

Основное назначение устройства – преобразование низковольтных электрических импульсов амплитудой около 12 Вольт (напряжение бортовой сети автомобиля) в высоковольтные импульсы амплитудой более 15.000 Вольт. Высокое напряжение необходимо для пробоя рабочей зоны свечи зажигания.

По типу исполнения и схеме зажигания катушки классифицируют:

одиночные;
сдвоенные (строенные, четырехблочные);
индивидуальные.

Устройство катушки зажигания

Одиночные устройства применяются в системах с распределителем зажигания. Сдвоенные используют в четырехцилиндровых ДВС без распределителя. Одна часть формирует высоковольтный импульс на 1-й и 4-й цилиндр, вторая обслуживает 2 и 3-й. Строенные и четырехблочные катушки иногда применяются соответственно в шестицилиндровых и восьмицилиндровых двигателях. В современных автомобилях широкое распространение получили индивидуальные катушки. Они устанавливаются на каждую свечу зажигания индивидуально. Индивидуальная катушка свечи зажигания имеет ряд преимуществ по сравнению с обычными:

отказ одного из устройств не ведет к полному останову двигателя;
более просто организовать схему электронного управления;
отсутствие механического распределителя зажигания делает систему более надежной;
распределение импульсной нагрузки уменьшает токи, способствует увеличению ресурса;
облегчается определение неисправного устройства, которое легко производится компьютерной диагностикой;
в большинстве индивидуальных катушек установлен импульсный усилитель, он управляется малыми сигнальными токами, что уменьшает электрические помехи, увеличивает надежность электрооборудования.

По типу управления подразделяют:

контактные;
электронные;
со встроенным коммутатором (импульсным усилителем).

В контактных бобинах зажигания низковольтный импульс формируется прерывателем. При коммутировании первичной цепи прерывателем в первичной цепи индуцируется импульс электродвижущей силы. Устройство представляет автотрансформатор, который увеличивает амплитуду импульса в N раз, где N – коэффициент трансформации, равный отношению числа витков во вторичной к первичной обмотке. Коэффициент трансформации контактных устройств превышает 1000.

В бесконтактных системах применяют электронные катушки. Их коэффициент трансформации больше, они формируют стабильную искру. При ремонте нельзя взаимозаменять контактные и бесконтактные устройства.

Встроенный коммутатор установлен на большинство индивидуальных катушек, часто устанавливается на сдвоенные. К их недостатку относится более высокая вероятность отказа в связи с наличием электронных комплектующих.

Выбор катушки зажигания на Лада Приора

Ввиду огромного количества вариантов, выбор катушки зажигания для автомобиля Лада Приора может быть той ещё проблемой. Средняя стоимость этой детали составляет чуть более 2 тысяч рублей. Кроме того, авторынок предлагает 4-5 популярных и еще множество китайских аналогов данной детали.

Катушки под крышкой двигателя.

Катушки отмечены красным кружком.

Откручиваем и вынимаем.

К сожалению, многие владельцы Приоры жалуются на частый выход из строя катушек зажигания. И это при том, что средний заявленный ресурс детали составляет 50-100 тысяч километров.

В Приоре установлено 4 катушки зажигания – по одной детали на каждый цилиндр, и вы все уже сменили. Ища замену штатным элементам, можно встретить как минимум 10 аналогов. Причем качество их продукции существенно разнится, как и стоимость. Если качественные импортные варианты стоят от 1 500 рублей, то российские аналоги можно найти и вдвое дешевле.

2112-3705010-13. Стоимость от 800 рублей.

Рассмотрим наиболее популярные варианты катушек для Лады Приора:

Немецкие катушки от производителя Bosch, артикул 2112-3705010-13. Установлены на большинстве автомобилей с завода. Средняя стоимость – 2300 рублей. Оригинал. Именно этот вариант мы рекомендуем к покупке. Интересно, но на рынке ещё много подделок. Если катушка будет оригинальная, то проблем с ней быть не должно! 022-1504-473 (аналог).
СОАТЭ – катушки отечественного производства, выпускаемые в городе Старый Оскол. Артикул – 2112-3705010-12. Стоимость – 1 200 рублей.
Dynatec – изготовлены в городе Амстердам. Артикул 2112-3705010-11. Стоимость порядка 2 000 рублей.
Пекар – артикул 2112-3705010-10. Стоимость – 1 100 рублей.
Fenox IC16085 (STK). Стоимость – 1 300 рублей.

Можно использовать катушки разных производителей. На фото две катушки Bosch, и две по бокам ПО «СЕВЕР».

2112-3705010-12. Цифры на конце означают город производитель. — 12 значит ЗАО «СОАТЭ».

2112-3705010-10 — «BOSCH», Германия;
2112-3705010-11 — НПП «ИТЭЛМА», Россия, г. Москва;
2112-3705010-12 — ЗАО «СОАТЭ», Россия, г. Старый Оскол;
2112-3705010-13 — ПО «СЕВЕР», Россия, г. Новосибирск.

Признаки поломки

Если этот элемент системы зажигания выходит из строя, то появляются следующие признаки:

Ощущаются рывки при разгоне. Машина начинает дергаться, что наблюдается на первой и второй передачах.

Целостность обмотки нарушена

В таком случае обращаем внимание на наконечник катушки зажигания Приоры.

Движок «троит». Проявляется это в появлении лишнего шума, вибрации, снижении тяги и мощности.

Проверка катушки зажигания мультиметром

Проверка напряжения на выводе колодки проводов:

Отсоединить колодку с проводами от катушки зажигания (на двигателе H4M для доступа к катушкам 1 и 2 цилиндров снимаем впускной трубопровод).
Включить зажигание и измерить напряжение на выводе 3 колодки жгута проводов (нумерация выводов есть на катушке зажигания).
Напряжение на выводе должно быть не менее 12 В. Если оно меньше или его нет, значит разряжен аккумулятор, есть неисправность в цепи питания или неисправен блок управления двигателем (ЭБУ).
Выключить зажигание.

Как проверить сопротивление катушки зажигания:

Ставим на мультиметре переключатель в положение 200 Ом и замыкаем щупы (на экране будет погрешность прибора, которую нужно будет вычитать из показаний во время проверки).
Проверяем первичную обмотку катушки зажигания, подсоединяя щупы прибора к контактам.
Сопротивление между выводами 1 и 3 должно быть близком к нулю (около 1 Ом).
Сопротивление между выводами 1-2 и 2-3 должно быть большим (стремиться к бесконечности).

Устанавливаем на мультиметре переключатель в положение 2000 кОм (или 2 МОм).
Проверяем вторичную обмотку катушки, подсоединяя красный щуп к пружине внутри резинового колпачка, а чёрный — к контакту 2.
Для хорошего контакта лучше всего снять резиновый колпачок с катушки и подсоединять щуп прямо в контакт катушки, предварительно очистив его от налета.
Сопротивление должно быть около 300-400 кОм.

Внимание! Сопротивление вторичной обмотки катушки зажигания сильно зависит от её температуры. Выполняйте проверку, когда катушка полностью остыла

Сравните сопротивление всех четырех катушек зажигания между собой. Определить неисправную катушку зажигания можно по сильно отличающимся значениям, при условии, что все катушки одного производителя.

Процесс также показан на видео:

Проверка катушки зажигания своими силами. Видеоинструкция ЗР:

Самой простой проверкой катушек зажигания является перестановка их местами. Если пропуски воспламенения поменяют цилиндр, значит эта катушка не рабочая. Для более точного определения неисправности следует использовать специальное оборудование (например, разрядник или осциллограф).

Напомним, найти проблему в работе двигателя можно при самостоятельном замере давление в топливной рампе, либо при помощи проверки компрессии в цилиндрах.

Home
Автогараж
Как Проверить Катушки На Приоре 16 Клапанов

Проверка несправности катушки зажигания на Приоре

Хоть какой современный автомобиль и Лада Приора например состоит из кузова, как формообразующей платформы и огромного количества агрегатов и систем, особенным образом установленных в Такой кузов, которые в совокупы делают персональную модель машины. Одна из таких систем — это система зажигания.

От правильной ее установки, качественной работы деталей и достаточной сопоставимости с иными> глазами объектами автомобиля зависит устойчивый пуск и точная, бесперебойная работа всего мотора. Поскольку через элементы этой комплекса бухгалтерских программ — катушки зажигания и свечки подается высоковольтный импульс типа искры для поджига впрыскиваемого в камеру цилиндра горючего.

Проверка работоспособности катушки

№
Проверка
Описание
1
Внешний осмотр
Извлекаем катушки из цилиндров.
Осматриваем для начала резиновую часть

На ней не должно быть разрывов и трещин, а если они есть, значит, катушка свое отслужила, и ее надо менять.
После заглядываем внутрь, смотрим, в каком состоянии внутренняя спираль, ее положение.
2
Проверка первичной обмотки катушек мультитестером(проверке катушек Приора мультитестером)
Прежде чем подключать прибор к катушке, надо проверить его внутреннее сопротивление, чтобы принять во внимание возможную погрешность.
Подсоединяем тестер к первичной обмотке. Если прибор показывает не более 0,5 Ом с учетом погрешности измерения, значит, с данной катушкой все нормально.
3
Проверка вторичной обмотки катушек мультитестером
Переключаем тестер на 2000 кОм
Подключаем щупы к разным частям катушки с соблюдением полярности: контакт красного цвета – к пружине под резиновым колпачком, а черный соединяем со средним контактом разъема

Исправная катушка зажигания Приора показывает сопротивление вторичной обмотки, равное 342 кОм. На неисправный тестер покажет бесконечность.

Снимать катушку с ее места нужно, отключив клемму минуса аккумулятора Приора. Декоративный пластик с мотора снимается. Затем надо отжать пластиковый фиксатор и отсоединить катушку от проводки, после чего ключом на 10 отворачивается болт крепления и устройство извлекается из свечного колодца.

В настоящее время доверие к стандартным катушкам Приоры просто отсутствует. Некоторые сразу же меняют их на устройства иностранного производства, причем особенно популярны изделия фирмы Bosch. Раз уж в модели Приора конструкторы не искоренили эту наследственную проблему, то ее придется исправлять самим владельцам, вкладывая не такие уж малые суммы, ведь Bosch просит порой не меньше 1 500 рублей за штуку.

Проблемы с катушками грозят резкими рывками в работе мотора, скачками оборотов, отказами цилиндров. Поэтому при наличии подобных симптомов лучше воспользоваться приведенной выше информацией и заменить подозрительную деталь до того, как она накроется окончательно. Бывает ведь и так, что катушка еще и не сломалась, но уже дает сбои. Это не обязательно означает, что нужна замена, сгодится и некоторый ремонт, точнее очистка от водяного конденсата и грязи.

Опытными водителями проверено, что после пары часов кропотливой очистки катушек мотор перестает троить и работает как новый. Тут получается, что она не сгорела, а просто местами пропускает ток. Такую неприятность можно устранить даже в дороге. Достаточно удалить конденсат, а важные части протереть бензином от загрязнений. Если приделать к катушке термоусадку, проблем с перебоями больше никогда не будет, и Приора не будет портить настроение своему хозяину.

Иногда катушки выходят из строя при неправильном зазоре в свечах зажигания. Проверку работоспособности катушки на автомобиле Приора можно легко осуществить проворачиванием коленчатого вала. Для этого надо сбросить давление в топливной системе, вынуть предохранитель топливного насоса. Затем снимаем катушку, в ее резиновый наконечник вставляем свечу зажигания, к самой катушке подсоединяем провода.

После этого аккуратно помещаем подопытную свечу на блок цилиндров, обеспечивая контакт между свечой и массой. Не прикасайтесь руками к катушке со свечой, чтобы не получить удар током. Теперь нужно провернуть коленвал. Это делает помощник, в то время как вы внимательно смотрите на свечу. Между ее электродами, в момент включения стартера и поворота вала, должна возникать искра. Это и есть показатель ее работы.

Можно проверить цепь питания катушки. Надо взять упомянутый выше мультитестер и подсоединить его щупы к ее выводам. Если в этот момент включить зажигание, то тестер должен показывать напряжение, равное таковому на выводах аккумулятора. В противном случае необходимо проверить цепи на обрыв и замыкание. Если цепи питания и управления исправны, но при проверке на рабочей свече, вставленной в наконечник, нет искры, то катушка неисправна, и ее придется менять.

Проверка катушки зажигания Приора

В современных автомобилях для подачи искры в цилиндр используются индивидуальные катушки зажигания (ИКЗ). В более старых автомобилях используются модули зажигания, то есть один модуль полностью отвечает за работу всех цилиндров. Индивидуальная катушка зажигания отвечает только за работу одного цилиндра, в который она установлена.

На автомобилях ВАЗ ИКЗ стали устанавливаться, начиная с автомобиля Лада Приора на 126-ом двигателе. На 8-ми клапанных двигателях ВАЗ до сих пор устанавливается модуль зажигания. В автомобильной бортовой сети используется низковольтное напряжение, которые не способно само по себе образовать мощную искру необходимую для работы двигателя. Поэтому для подачи высоковольтного напряжения используют катушки зажигания.

Устройство ИКЗ

Катушка Приоры состоит из первичной и вторичной обмотки, между которыми помещен сердечник. Для контакта со свечой зажигания используется пружинка, которая помещена в резиновый наконечник. Так же ИКЗ имеет металлический экран, который защищает катушку от высоких температур, т.к. ИКЗ устанавливается в колодце головки блока цилиндров, то температурные режимы там просто огромные.

Первичная обмотка наматывается из тонкой медной проволоки с количеством витков 10000-15000.

Вторичная обмотка катушки состоит из 100-150 витков толстой медной проволоки.

Связь между катушками электромагнитная.

Принцип работы ИКЗ

Исходя из выше ИКЗ состоит из двух обмоток первичной и вторичной. При прохождении низковольтного тока по первичной обмотке в катушке создается магнитное поле, которое проходя через металлический сердечник, наводит ток высокого напряжения во вторичной обмотке, который непосредственно подается на свечу зажигания.

Симптомы неисправности катушки

Симптомов неисправности катушек множество и иногда оченьсложно определить, что виновата именно катушка

Если в вашем автомобилепоявились такие симптомы, то следует обратить внимание на ИКЗ

Признаки неисправности катушек:

Не работает один из цилиндров;
Автомобиль не развивает мощность;
Рывки при резком нажатии на педаль газа;
Трясется двигатель на холостом ходу;
Повышенная вибрация на холостом ходу;
Плавающие обороты;

Так же следует отметить, что при неисправной катушке зажигания будут появляться пропуски в цилиндрах, вследствие чего ЭБУ отключит работу неисправного цилиндра и просигнализирует об этом включением лампы «Cheek Engine». При появлении «Cheek Engine» на автомобиле необходимо провести диагностику системы. При наличии пропусков зажигания ЭБУ выдаст ошибки 0301, 0302, 0303, 0304. Где последние цифры кодов это номер цилиндра.

Эксплуатировать автомобиль с неисправной катушкой зажигания не рекомендуется, это может привести к выходу из строя катализатора.

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

Отключаем минусовую клейму от аккумулятора.
Снимаем декоративную пластиковую накладку.
Откручиваем нужную нам катушку головкой на «10» или Torx E8.
Снимаем штекер катушки извлекаем ее.

Визуальная проверка

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещина в катушке

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

Трещины на резинке катушке

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверкасопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряженияна колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ

Для этого выставляем на мультмитре переключатель на постоянноенапряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.
