Устройство бензобака ваз 2115 инжектор 8 клапанов

Можно ли убрать

Некоторые автомобилисты пренебрегают экологическими стандартами и убирают клапан адсорбера. Слова в принципе такие – «да зачем он мне нужен, машина стала медленнее, расход стал больше, вообще выкину его». Но реально, а можно ли это делать? Не будет ли от этого хуже автомобилю?

Стоит понимать, что исправная система, вообще никак не влияет на работу двигателя, а даже экономит немного топлива, ведь пары которые остались в основном корпусе затем дожигаются в двигателе, конечно ждать что экономия будет огромной не стоит, но несколько километров пробега получается.

Убирать, конечно можно, автомобилю попросту на это «ВСЕРАВНО»! Даже будет лучше, ведь испарение из бака не будет конденсироваться (очищаться), а проходить на прямую в атмосферу. То есть вы как бы удаляете все банки – клапана и даете, открытый приток воздуха до бака.

Физически это делают так – на шланг от сепаратора вешают фильтр тонкой очистки от карбюраторного ВАЗ, пары бензина уходят в атмосферу. Шланг от клапана адсорбера, перекрывают, прошивают двигатель (чип-тюнинг), иначе появится ошибка, вот и все!

Однако в этом есть и минусы:

• Например, в салоне зачастую будет пахнуть бензином, испарения пойдут (зачастую) именно в него.
• Атмосфера загрязняется легкими углеводородами
• Будет присутствовать стойки запах бензина рядом с авто (хотя это спорно)

Плюсы отключения

• Освобождается место в подкапотном пространстве, банка занимает достаточно много места
• Уходит неустойчивая работа на холостом ходу
• Не нужно платить большие деньги за новый адсорбер и его клапан

Мне кажется система достаточно полезная, лично меня зачастую раздражало — когда в карбюраторной машине воняло бензином, откуда только можно. Надышишься и голова потом болела, эта система позволяет избегать этого, немного экономит топливо и не загрязняет атмосферу.

НА этом заканчиваю, думаю моя статья была вам полезна, читайте наш АВТОБЛОГ, подписывайтесь на канал.

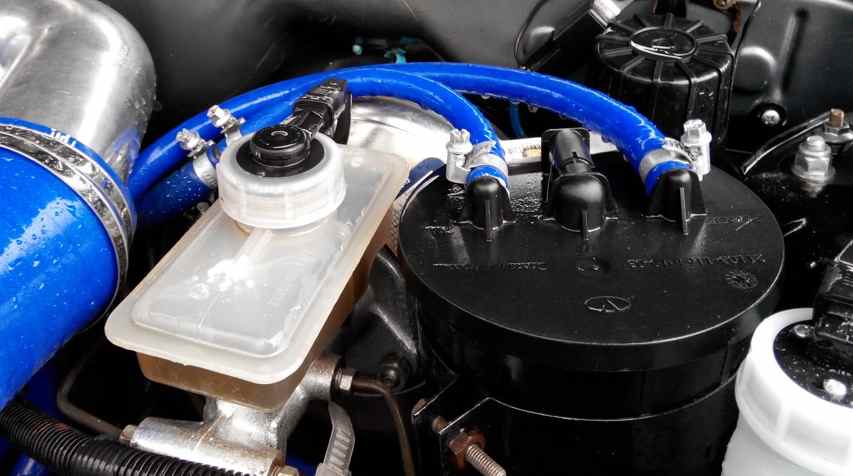

Давно мне не давал покоя этот адсорбер, не изза того что мешался или портил эстетический вид. А банально он пришел в негодность, покупать новый по мне так это выкинутые деньги, тем более было избыточное давление в баке что говорит о проблеме в системе циркуляции паров бензина. Замена сепаратора и клапанов не привело к удовлетворительному эффекту, хотя стало чуть лучше. Зимой запаха совсем нет, только при открытие топливно заливной крышки происходил пшик. В теплое время года давление увеличивается и появляется уже запах бензина в салоне. Есть способ как можно просто решить эту проблему; просверлить в крышке отверстие для стравливания воздуха или не закручивать ее до конца. Но это все для ленивых, а я пошел другим путем. Давайте разберемся для начала как устроена заводская топливная схема

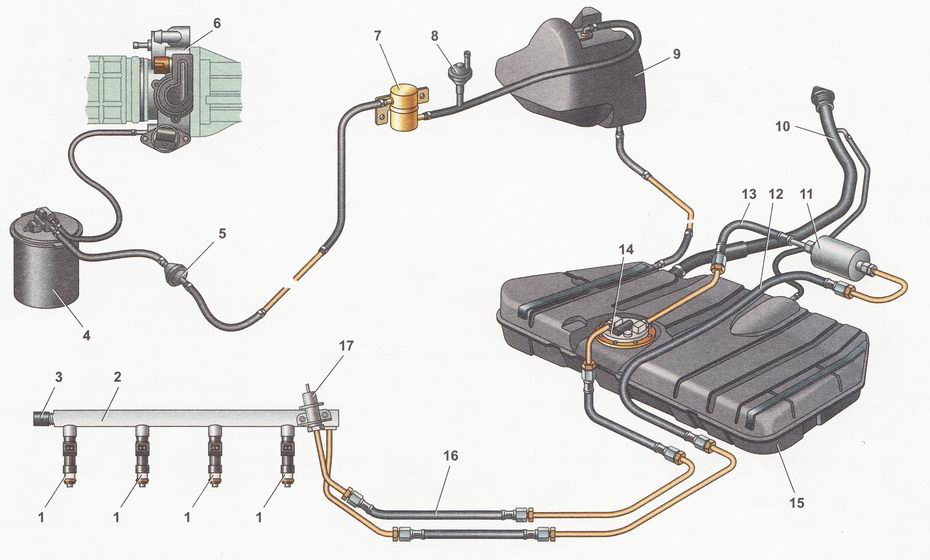

На схеме видно как из бака выходит шланг к сепаратору (9) от него уже к предохранительному клапану (8) и гравитационному клапану (7). Дальше через трубку трасса следует к двухходовому клапану (5) и адсорберу (4). Причина запаха бензина как раз в неисправности системы 9,8,7. Замена последних не всегда приводит к улучшению ситуации. Теперь мы знаем если отсоединить адсорбер то проблема с запахом не уйдет, для этого нам надо переделать и кольцо клапанов вокруг сепаратора. После переделки система у меня будет выглядеть вот так

На мой взгляд это намного правильней чем просто отключить адсорбер и на шланг прицепить топленный фильтр от карбюраторной топливной системы.

Теперь к делу, последнее фото на память ( когда начинал работы светило солнышко, но это уже не важно)

Источник

Основные повреждения бензобака

При длительной эксплуатации топливного бака возникают ситуации, требующие ремонта. Прежде всего это:

• пробоины и трещины, возникающие в результате механических воздействий и коррозии;
• засорение труб и шлангов, непосредственно связанных с баком;
• повреждение соединительного шва на стыке половинок бака.

Мелкие трещины обычно запаиваются. Это довольно трудоёмкая процедура, но работоспособность бака может быть полностью восстановлена. При крупных повреждениях и пробоинах бак меняется на новый. Грязь в шланги попадает вместе с некачественным топливом. При этом может засориться сеточка, через которую бензин поступает в бак. Поэтому её необходимо периодически промывать и менять. Кроме этого, следует заправляться только на проверенных АЗС и не злоупотреблять присадками для снижения расхода топлива. Самым слабым местом бака является шов, который постоянно подвергается серьёзным нагрузкам. Этого можно избежать, если изготавливать бак цельным. Топливный бак также может выйти из строя из-за деформации горловины, образования вмятин после аварии, отрыва перегородок внутри бака и т. д.

Клапан вентиляции бензобака ваз 2114 инжектор

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Форумчане привет. Следующая проблемка. 093 инж, пробег 65 тыков. На заправке откручивал пробку бензобака и туда со свистом пошел внутрь воздух. До этого машина немного тупила — субъективно. Теперь думаю или после мойки на морозе вода попала в систему вентиляции или время пришло и она забилась грязью или просто накрылась. Пока проблему решил просто — на пробке уплотнительную резинку перекрутил так, что есть два зазора для втягивания воздуха в бензобак. У кого это было? Какие есть рекомендации.

Если без каталитического нейтрализатора, то и без адсорбера! Они вместе ставятся: адсорбер, нейтрализатор и датчик кислорода. И вместе отключаются.

Такая же тема. Машина была с адсорбером, но его давно уже отключили. После этот дыхательный клапан просто под машиной к трубе заливной горловины прикрутили проволокой. Естественно что он снизу грязью забивается постоянно. Так мне его как на карбовых машинах к заливной горловине вывести и шляпку надеть?

Так где мне дыхательный клапан разместить. На некоторых инжекторных машинах видел что он как и на карбюраторных — около горловины, а на некоторых его там нет! Где он?

На заправке откручивал пробку бензобака и туда со свистом пошел внутрь воздух.

Вообще-то так и должно быть, учи матчасть!

На заправке откручивал пробку бензобака и туда со свистом пошел внутрь воздух.

Вообще-то так и должно быть, учи матчасть!

У некоторых вообще из-за забитой вентиляции бак внутрь сминается!

На заправке откручивал пробку бензобака и туда со свистом пошел внутрь воздух.

Вообще-то так и должно быть, учи матчасть!

Какая то у вас матчасть странная

На инжекторе под нормы России система вентиляции должна быть как и на карбовой машине, но это теоритически. Обычно не хватает шланга от сепаратора в атмосферу и клапана которым он оканчивается, в этом случае вообще никаких разрежений и давлений быть недолжно т.е. воздух через сепаратор в обе стороны (в бак и обратно) свободно шастает, но летом бензинчиком приванивает. Ситуация вторая, когда клапан и шланг таки есть. Так вот, тот клапан работает по следующему принципу, все что в бак без проблем, все что от туда с небольшой задержкой по давлению т.е. в баке с такой системой разрежения также быть недолжно, но может присутствовать некоторое избыточное давление. Бензинчиком приваниевает, но меньше. Если разрежение есть значит где то, что то не так и чем то забито.

У меня клапана тоже не было (если честно на инжекторной машине его видел только в каталоге запчастей), пришлось доработать и поставить, а то летом иногда в салон запашок затягивало, как поставил красота. Родной не нашел, на базарчике подобрали импорт с ндписью «маде ин ненаша» так на нем даже стрелочками показано как его церплять и какое там давление открытия, а колпачек защитный от сапуна коробки подошел.

Источник

Как правильно проверять РДТ

Для того чтобы самостоятельно проверить давление в системе, а следовательно, и корректность работы регулятора, необходимо взять манометр, предельное давление в котором равняется до 10 атмосфер. Не стоит использовать прибор с большей шкалой, так как его показания будут иметь серьезную погрешность. Он подключается между штуцером и топливной трубкой:

• предварительно выключите и остудите мотор;
• найдите под капотом топливную рампу;
• уберите пробку со штуцера давления топлива;
• открутите ниппель штуцера любим золотником;
• протрите поверхности, если под действием остаточного давления появились брызги топлива;
• натяните шланг диаметром до 9 миллиметров на штуцер и зафиксируйте его хомутом;
• второе отверстие шланга присоедините к манометру.

Замена фильтра, проверка насоса

Первым делом нужно сделать визуальный осмотр всего механизма. Вполне возможно, что заменить придется не только топливный фильтр ВАЗ-2114 (цена его — примерно 150-200 рублей). Осмотрите провода – они не должны иметь видимых повреждений. Изоляция на них должна быть в нормальном состоянии, без трещин и оплавленных участков. В противном случае потребуется полностью их заменить. Чтобы проверить исправность обмоток, можно пойти двумя путями:

1. Используя омметр, произвести замер сопротивления обмоток электродвигателя.
2. Подключить двигатель к источнику постоянного тока (аккумулятору) на 2-3 секунды. Не стоит долго работать насосу без жидкости внутри.

Чтобы заменить фильтр, который находится в нижней части бензонасоса, необходимо демонтировать старый, после чего на его место установить новый.

проверка системы питания карбюраторного двигателя на автомобиле ваз 2108, ваз 2109, ваз 21099

Для проверки системы питания карбюраторного двигателя на автомобиле ваз 2108, ваз 2109, ваз 21099 вам потребуются: отвертки — шлицевая и крестовая, гаечные ключи (лучше накидные) «на 8», «на 10», «на 13», пустая пластиковая бутылка, компрессор или воздушный насос, тряпка.

ПРЕДУПРЕЖДЕНИЕ При проверке системы питания карбюраторного двигателя на автомобиле ваз 2108, ваз 2109, ваз 21099 ни в коем случае не курите и не пользуйтесь открытым огнем!

1. Снимите крышку корпуса воздушного фильтра, отвернув гайку ключом «на 10» и отстегнув пружинные зажимы.

2. Снимите воздушный фильтр. Отверните четыре гайки ключом «на 8», отверткой ослабьте хомут шланга вентиляции картера в месте подсоединения к клапанной крышке и снимите корпус воздушного фильтра.

3. Загляните внутрь карбюратора. Воздушная заслонка первичной камеры должна быть полностью закрыта, если двигатель холодный, и полностью открыта, если двигатель теплый или горячий. В первом случае откройте воздушную заслонку. Нажмите рукой на привод дроссельной заслонки карбюратора. Из распылителя ускорительного насоса должна появиться струйка бензина. Если струйка появилась, возможно, бензин в карбюраторе есть. Садитесь за руль автомобиля, плавно нажимая педаль «газа», включайте стартер и пускайте двигатель.

4. Если струйки бензина нет, убедитесь в наличии бензина в карбюраторе, для чего отверните пять винтов крепления верхней крышки карбюратора, винт крепления кронштейна оболочки троса управления воздушной заслонкой и снимите провод с электромагнитного клапана холостого хода.

5

Очень осторожно, не допуская боковых перемещений, приподнимите крышку карбюратора

6. Загляните внутрь. Уровень бензина должен быть примерно на 22-23 мм ниже разъема крышки и корпуса карбюратора. Если уровень бензина нормальный, поставьте крышку карбюратора на место и прижмите 2-3 винтами по диагонали. Садитесь за руль автомобиля ваз 2108, ваз 2109, ваз 21099, плавно нажимая педаль «газа», включайте стартер и пускайте двигатель.

7. Если уровень низкий или бензин в камере отсутствует, поставьте крышку карбюратора на место, не закрепляя крышку карбюратора. Аккуратно подведите отвертку в разъем крышки и корпуса карбюратора. Попробуйте вручную подкачать бензин. Если не удается, немного проверните коленчатый вал стартером и повторите попытку. Если карбюратор начал интенсивно заполняться бензином — поставьте крышку карбюратора на место и прижмите 2-3 винтами по диагонали. Попробуйте пустить двигатель на автомобиле ваз 2108, ваз 2109, ваз 21099. Если двигатель завелся, карбюратор требует ремонта — зависает его игольчатый клапан (см. разд. 4 «Двигатель»).

8. Если вручную не удается подкачать бензин, соберите карбюратор и с помощью отвертки ослабьте хомут резинового шланга, подводящего бензин к карбюратору. Поворачивая шланг из стороны в сторону, стяните его со штуцера карбюратора. Опустите конец шланга в пустую пластиковую бутылку, чтобы не залить двигатель бензином. Нажмите на рычаг ручной подкачки топлива бензонасоса. Немного проверните стартером вал двигателя и повторите попытку. Бензин не подается из шланга по трем причинам: — не работает бензонасос; — неисправен привод бензонасоса; — не поступает топливо из бензобака, забит грязью или замерз (зимой) бензопровод от топливного бака. Способы устранения этих неисправностей см. в разд. 4 «Двигатель».

9. Если бензин из шланга подается, ключом «на 13» отверните держатель фильтра тонкой очистки карбюратора.

10. Аккуратно, стараясь не повредить, выньте фильтр тонкой очистки из крышки карбюратора.

ПРЕДУПРЕЖДЕНИЕ Не потеряйте медное уплотнительное кольцо!

Внимательно осмотрите фильтр. Если фильтр забит грязью — замените фильтр или в крайнем случае попробуйте промыть бензином и продуть сжатым воздухом.

перегрев двигателя на автомобиле ваз 2108, ваз 2109, ваз 21099

проверка системы зажигания на автомобиле ваз 2108, ваз 2109, ваз 21099

проверка системы охлаждения на автомобиле ваз 2108, ваз 2109, ваз 21099

«Лечим» адсорбер

Если поломка произошла, проблему нужно решить в самое ближайшее время, существует четыре варианта ее решить, в зависимости от особенностей, можно: заменить клапан, заменить адсорбер, попробовать починить клапан, удалить адсорбер, каждый из вариантов рассмотрим подробнее.

Замена адсорбера

На ваз 2114 замена производится очень просто, можно поехать и на СТО, но если делать процедуру своими руками это займет минут 20. Демонтируем запчасть:

• отсоединяем шланги от дросселя;
• отключаем провода и колодку;
• снимаем продувной клапан и шланги продува и сепаратора;
• откручиваем три болта кронштейна;
• деталь снята.

• длинную трубу крепим к месту подачи паров в продувной клапан;
• короткий шланг подсоединяем к забору из сепаратора;
• ставим запчасть на место;
• подключаем шланг подачи к клапану;
• ставим продувной канал (на крышку двигателя);
• подключаем проводку и колодку;
• ставим трубку между клапаном и адсорбером;
• работа окончена, подключаем питание и едем.

Ремонтируем клапан

Клапан засоряется из-за плохого бензина, прежде чем купить новый, попробуем починить старый. Если в салоне появился характерный запах бензина, то проблема в патрубках клапана, они меняются простой заменой, а проблема выявляется визуальным осмотром, смотрим, какой патрубок лопнул, покупаем новый и ставим.

1. Выкручиваем регулировочный винт, считая обороты (он залит эпоксидной смолой, найти будет легко).
2. Капаем промывку карбюратора в штуцеры.
3. Зажав клапан в открытом положении, продуваем компрессором.
4. Повторяем пункты 2 и 3.
5. Ставим на место, регулировочный винт вкручиваем на подсчитанное ранее число оборотов.

Замена клапана

Если клапан, сломался из-за перегрева радиатора, починить не выйдет, нужна новая деталь.

Процедура простая, рассмотрим ее по порядку:

1. Обесточиваем машину, отсоединяем штекер КПА.
2. Послабляем входной патрубок контроля воздуха, снимаем, отводим в сторону.
3. Отгибаем крепление, демонтируем клапан (крепление отводить не более чем на 1 см).
4. Поднимаем клапан по пазам (нужно потянуть вверх).
5. Отключаем штуцер, там две подводящие, первая снимется легко, со второй будут проблемы – на приподнятом штуцере, поддеваются фиксирующие усики, на утопленном фиксаторе (вдвоем делается легко, в одиночку придется «попотеть»).
6. Новый клапан адсорбера монтируем в обратной последовательности.

Удаляем адсорбер

Этого делать не рекомендуется, но если нет денег (на новый) и желания разбираться в проблеме (что-то чинить), его удаляют. Кроме вышеописанного демонтажа детали, нужно сделать еще три процедуры:

• покопаться в ЭБУ (перепрошить);
• герметизировать патрубки, ведущие к нему;
• заменить пробку бака (нужна негерметичная).

1. Адсорбер ваз 2114 важная деталь, удалять его не стоит.
2. Как заменить деталь, определить ее поломку и попытаться отремонтировать вы теперь знаете, потому лучше сделать именно это.
3. Если решили удалять помните, теперь экологичность машины «Евро 1», позже с этим могут возникнуть проблемы.

Система отопления и вентиляции ВАЗ 2108 2115

Воздуховоды отопителя и детали управления ВАЗ 2108 – 2115
