Вакуумный усилитель тормозов ваз 2114

Как проверить вакуумный усилитель ВАЗ 2114?

Для того чтобы проверить ВУТ не нужно никаких инструментов, довольно просто обратить внимание на педаль тормоза. Если вы однажды обнаружили, что для торможения необходимо крепче давить на педаль тормоза или, что тормоза стали менее эффективными — это явный признак неисправности ВУТ

Для проверки вакуумного усилителя остановите машину и заглушите мотор.
Нажмите пару раз с усилием на педаль тормоза, затем остановите ее на середине хода.
Дальше, не снимая ногу с педали тормоза, заведите машину.

Если ВУТ исправен — педаль тормоза немного провалится вниз, если же этого не произошло с усилителем или тормозной системой что-то не так.

Произведите визуальный осмотр вакуумного усилителя ВАЗ 2114

Проверьте герметичность соединения патрубка с обратным клапаном.
Убедитесь в отсутствии повреждений фланца.
Далее произведите осмотр всех изгибов патрубков, обнаружив трещинки или мокрые следы — немедленно замените их.
В случае повреждения уплотнителя хвостовика, который расположен под рулевой колонкой, автомобиль может начать самопроизвольно подтормаживать. Для того, чтобы проверить это достаньте коврик и проведите внимательный осмотр защитного колпачка, если он присасывается — можно предположить, что он неисправен.
Дальше нужно снять колпачок и завести мотор. Качните пару раз хвостовик клапана, шипение — верный признак поломки.
Обнаружив малейший намек на неисправность — замените ВУТ ВАЗ 2114, учитывая его невысокую стоимость и простоту процедуры замены, это будет лучше чем надеется на исправность и рисковать собственным здоровьем.

Стоимость замены в сервисе

Возможно, вы не сможете поменять деталь самостоятельно, так как у вас будет недостаточно инструмента, знаний, или нет места, где это можно сделать. В этом случае вы можете обратиться в автосервис, цена ремонта будет в районе 1000 рублей, учитывая средние цены по России. В таком случае общий бюджет ремонта будет в районе 3000 рублей, если не потребуется замена дополнительных элементов. Есть один важный плюс, при обращении в сервисный центр. Когда там работают люди, знающие свое дело, они смогут выявить другие недостатки системы во время разбора и продемонстрируют вам их наглядно, чтобы вы точно знали, за что платите. Помните, что заниматься ремонтом следует сразу же в момент диагностирования неполадки, так как езда со сломанным вакуумным усилителем очень опасна. Для данного ремонта вам не требуется специальных знаний, поэтому легко выполняется замена вакуумного усилителя своими руками, сэкономив при этом треть бюджета.

Источник

Проверка работоспособности

Данная инструкция будет актуальна при проверке вакуумного усилителя на моделях ВАЗ от 2113 до 2115. Так что методика явно универсальная.

Нажмите на педаль тормоза до упора в пол около 4-5 раз. При этом двигатель должен быть не заведен, За счет этих нажатий вы создадите одинаковое давление в двух секциях вашего вакуумного усилителя. Клапан сообщит о проблемах сразу, как только вы начнете давить на педаль. Если в процессе нажатий вы услышите скрипы, это говорит о серьезных неисправностях.
Сделав давление равномерным, заведите двигателя, удерживая при этом педаль тормоза в полу. Если система усиления тормозов исправна, тогда педаль сама поднимется после того, как будет заведен мотор. Если подобного не случилось, тогда вам обязательно придется столкнуться с ремонтными работами.
Если проверка показала наличие проблем с усилителем, не забудьте дополнительно проверить качество крепления шланга и состояние фланца. Когда крепление имеет отклонение от нормы, это может сказываться на отсутствии подъема педали тормоза.

Иногда плохо зафиксированный крепеж становится причиной достаточно дорогого и на самом деле ненужного ремонта или замены вакуумного усилителя. Проведите предварительную проверку, чтобы самому себе не усложнять жизнь.

Когда менять усилитель

Тормоза представляют собой целую систему, которая состоит из множества элементов. Каждый из них должен функционировать правильно и эффективно.

Помимо проверки самого вакуумного усилителя, следует проинспектировать состояние патрубков тормозной жидкости, убедиться в отсутствии протечек тормозного раствора, посмотреть текущее состояние педали тормоза.

Если в системе торможения неисправности не были обнаружены, можно детальнее подумать над вопросом замены вакуумного усилителя.

Ремонтировать элемент не имеет никакого смысла. Проще сразу заняться заменой. От качества и своевременности проведенных работ зависит функциональность автомобиля и мощность, которую способен выдавать ваш двигатель. Недостаток мощности негативно сказывается на скорости движения и комфорте передвижения по городу и за его пределами.

Замена

Для замены вакуумного усилителя вам потребуется определенный набор инструментов и материалов. В него входят:

Набор отверток;
Пассатижи;
Накидной ключ на 13 и 17 миллиметров;
Специальный ключ для тормозных трубок;
Новые заглушки;
Новые штуцеры.

Процедура замены

Приступаем непосредственно к работе.

Демонтаж вакуумного усилителя может быть осложнен из-за тормозного цилиндра. Потому советуем его снять предварительно. Другой вариант — отсоединить от тормозного цилиндра патрубки и сдвинуть в сторону на время. Тут уже сами решайте, как вам удобнее.
Цилиндр является не главной проблемой. Тяжело справиться с креплением вакуумного усилителя. Просто делать это не очень удобно. Такая уж конструкция у ВАЗ 2114.
Начните с клапана — уберите от него крепежи шланга, извлеките опорную втолку, после чего вы сможете вытащить палец тормоза.
Далее с помощью ключа на 13 миллиметров демонтируются все четыре крепежа вакуумного усилителя.
После всех неудобств проведенной работы, можно будет снять элемент и приготовиться ставить на его место новый усилок.
Для этого вам придется установить специальную крепежную раму. Закручивается рама ключом на 17 миллиметров, после чего устанавливается новый компонент внутрь авто.
Если вы хотите максимально возможно облегчить самому себе работу, не забудьте в первую очередь при обратной сборке соединить педаль тормоза с усилителем с помощью пальца. Уже после этого намного легче справиться с обратной установкой вакуумника на место.

Выполняя замену вакуумного усилителя, обязательно одновременно с этим поменяйте старый вакуумный шланг. Этот элемент далеко не вечный, потому по мере износа он будет негативно влиять на качество и эффективность работы нового вакуумника.

Проверка вакуумного усилителя: все способы

Известно несколько эффективных способов, как проверять ВУТ. Процедуры несложные, можно справиться самостоятельно, ничего с машины демонтировать не нужно.

Первый способ

запустить мотор, дать поработать ему около 10 минут;
заглушить двигатель;
выжать тормоз полностью, создав вакуум в усилителе;
отпустить педаль, заново выжать.

Уменьшение, утяжеление хода педали при повторном нажатии укажет на проблемы в работе вакуумника. Напротив, если второе нажатие происходит без каких-либо отличий от первого, можно судить об исправности ВУТ и успешном разряжении.

Второй способ

На этот раз во время диагностики следует выжать педаль уже несколько раз — 6 или 8. В последний раз нажать до предела и завести мотор. Если с системой вакуума всё хорошо, педаль должна опуститься ещё ниже — почти наполовину. Если она не сдвинулась, есть проблемы с клапаном.

Третий способ

Так проверяется герметичность корпуса. Надо завести ДВС, выжать тормоз до упора и заглушить мотор. Если педаль начнёт давить на ногу, пытаясь вернуться в исходное положение, это укажет на неисправность. При утечке воздуха в усилителе давление внутри камеры возрастает.

Четвёртый способ

Вот что ещё можно сделать:

отсоединить шланг от впускного коллектора;
штуцер заглушить резиновой пробкой — можно трубку не снимать, а просто пережать рукой;
завести мотор, дать ему поработать минут 10;
выжать тормоз.

Если обороты ДВС изменятся — повысятся или понизятся — усилитель травит воздух, нужно ремонтировать. В первую очередь следует проверить пережатый шланг — может, на нём трещины. При тесте лучше его снимать, а штуцер надёжно закрывать.

Повреждение вакуумника требует срочного устранения. Если нужно демонтировать устройство, будьте внимательны — не повредите трубку, соединяющую усилитель с коллектором!

Как провести замену?

Для этого процесса вам понадобится следующие инструменты:

Простая отвертка
Пассатижи
Накидные ключи 13, 17
Специфический ключ, чтобы отвинчивать тормозные трубы
Купить стоит новые штуцеры и заглушки

Вопрос, как поменять вакуумный усилитель на ВАЗ 2114, очень распространенный. Если восприятие текста недостаточно точное для вас, всегда можно опереться на нашу эту статью.

Пошаговый процесс:

Снимать усилок будет мешать тормозной цилиндр. По сему, вы можете сначала снять его, или просто отсоединить от него трубки-штуцеры и отодвинуть его в сторонку. Это как ваша душа пожелает.
Но цилиндр – это не главное препятствие. Отвинтить крепеж усилителя, в принципе, дело непростое, или, скорее, неудобное. Начинаем с клапана: убираем крепление шланга, вытаскиваем опорную втулку и вытаскиваем палец тормоза.
Потом берем ключ на 13 и начинаем отворачивать 4 крепления усилителя.
Перетерпев неприятности и неудобства, готовимся к установке нового на прежнее место. Но сначала на купленный усилок требуется поставить специальную раму крепежа. Ее будим закручивать ключом на 17

и только уже потом ставить внутрь тачки.
последовательность сборки нехитрая, но, важном моментом с точки зрения удобства является первоочередное действие соединения тормоза (педали) и усилителя (это все с помощью как раз пальца). А потом уже крепить весь агрегат в четырнадцатую.

Как рекомендацию можно принять следующую инфу: с заменой усилителя тормоза нужно поменять шланг вакуума. Он тоже не вечный, и его изношенность может плохо сказаться на качестве работы нового уилителя.

Самостоятельная прокачка тормозов

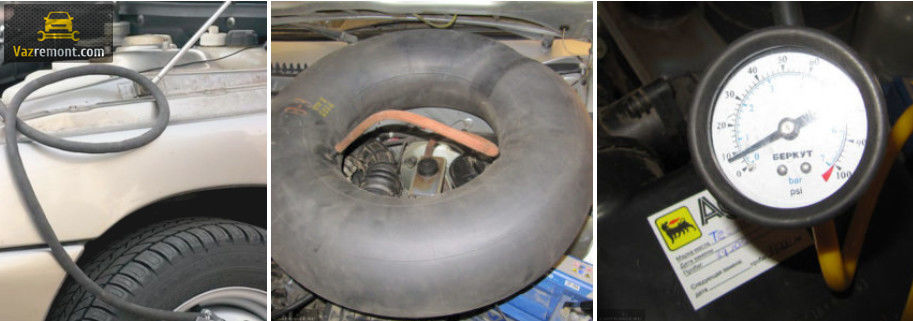

Некоторые автомобилисты, не имеющие возможности пригласить помощника, интересуются — как правильно прокачивать тормоза на ваз 2114 самостоятельно? Ответ на этот вопрос довольно простой — при помощи шин. Именно с их помощью можно создать повышенное давление внутри бачка, которое и заменит нажатие на педаль.

Делается все это следующим образом:

вывешивается колесо, являющееся «донором» давления;
при помощи шланга соединяются резьбовая горловина бачка и ниппель камеры (такой шланг-переходник следует изготовить заранее);
производятся операции по прокачке (делаются они точно также, как и с помощником — проворачивается штуцер, сливается жидкость и так далее). Единственная разница в данном случае — нажимать на педаль не потребуется.

В случае, если при прокачке уровень жидкости станет опускаться ниже минимальной отметки, ее нужно будет подлить, предварительно отсоединив шланг-переходник от горловины расширительного бачка, а затем установив его на место.

Применяя на практике описанные выше несложные методы, вы не только сможете быстро и эффективно прокачать тормоза, но и сделаете поездки на своей автомашине намного безопаснее как для себя, так и для окружающих.

Регулировка и ремонт вакуумного тормозного устройства

Регулировка

Вообще, регулировка устройства – это необходимость настроить ход тормозной педали. Чтобы получить оптимальный результат нужно только настроить размер штока по длине. Регулировочным болтом контролируется зазор/выступ. Кроме того, настраивается положение самого болта. Это позволяет установить идеальный момент срабатывания клапанов.

Ремонт и замена

Выше мы рассказали, как проверить работу тормозного вакуумного устройства и отрегулировать в случае необходимости. А в заключение несколько слов о его ремонте.

Если усилитель отказал, то для обеспечения безопасности необходимо оперативно принять соответствующие меры. Заметим, что самостоятельной замене подлежат только вакуумные шланги в бензиновых автомобилях или насосы в дизельных.

А более серьезные работы рекомендуется доверить мастерам в автосервисе. К таким работам можно отнести восстановление герметичности в камерах, мембраны, клапанов или иных элементов. Это, конечно же, стоит определенных денег, но когда разговор идет о безопасности, то лучше не экономить. Кроме того, по окончанию ремонта необходимо синхронизировать колеса при торможении, а также провести диагностику системы ABS/ESP. Это делается на диагностическом стенде и соответственном оборудовании.

Но, зачастую, ремонт ВУТ обходится намного дороже, чем приобретение б/у усилителя в должном состоянии. Имеет смысл посмотреть устройство на разборках.

ВУТ, безусловно, очень важный механизм тормозной системы автомобиля. Его неисправность может стать источником опасности, поэтому требуется периодическая проверка работоспособности.

Далее речь пойдет о показателях неисправности вакуумного усилителя тормозов на автомобилях ВАЗ 2114, алгоритме его замены своими руками.

ВАЗ 2170 | Замена вакуумного усилителя тормозов

Вам потребуются: ключи «на 13», «на 14», «высокая» торцовая головка «на 12», пассатижи, линейка.

1. Ослабьте хомут крепления вакуумного шланга к штуцеру усилителя…

2. …сдвиньте хомут по шлангу и отсоедините шланг от усилителя.

3. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю…

4. …и, не отсоединяя от главного цилиндра трубопроводы, отведите его в сторону.

Не отводите главный цилиндр на расстояние большее, чем это требуется для снятия усилителя, во избежание повреждения трубопроводов.

Уплотнитель главного тормозного цилиндра, установленный в гнездо корпуса усилителя, при каждой разборке соединения заменяйте новым.

5. В салоне под панелью приборов отсоедините от кронштейна педали тормоза выключатель стоп-сигнала (см. «Замена датчиков и выключателей»).

6. Отсоедините вилку толкателя вакуумного усилителя от педали тормоза (см. «Снятие и установка педали тормоза»).

7. Воротком с «высокой» торцовой головкой отверните четыре гайки (четвертая гайка на фото не видна, так как закрыта кронштейном) крепления вакуумного усилителя к кронштейну.

Так расположена четвертая гайка крепления вакуумного усилителя к кронштейну.

8. …и, немного отведя вперед главный тормозной цилиндр, снимите вакуумный усилитель.

9. Снимите защитный чехол толкателя.

10. Измерьте расстояние от корпуса усилителя до центра отверстия в вилке толкателя. Расстояние должно составлять 278–279 мм. В противном случае отрегулируйте длину толкателя.

11. Удерживая регулировочную втулку, ослабьте контргайку.

12. Заворачивая или отворачивая регулировочную втулку, измените длину толкателя до 278–279 мм.

13. Затяните контргайку, удерживая втулку вторым ключом.

14. Если вы сняли вакуумный усилитель для замены, а на новом усилителе отсутствует толкатель (а также в случае необходимости замены толкателя при износе отверстий его вилки), снимите пружинный фиксатор толкателя…

15. …извлеките толкатель из регулировочной втулки штока усилителя и установите его во втулку штока нового усилителя, закрепив пружинным фиксатором. После этого проверьте и при необходимости отрегулируйте длину толкателя (см. пп. 10–12).

16. Установите усилитель тормозов и все снятые детали в порядке, обратном снятию.

Снятие, замена, установка коленвала и его вкладышей

Симптомы: снизилась эффективность торможения всеми колесами, усилие на педали тормоза заметно возросло.

Возможная причина: неисправен вакуумный усилитель тормозной системы.

Инструменты: набор головок, набор гаечных ключей, набор отверток.

3. Открутите две гайки, скрепляющие вакуумный усилитель тормозов и главный тормозной цилиндр, используя гаечный ключ «на 13».

С особой аккуратностью и осторожностью сместите в сторону главный тормозной цилиндр, не допуская перегибов и скручиваний тормозных трубок

5. Снимите вакуумный шланг вместе с его клапаном с вакуумного усилителя тормозов.

6. Открутите четыре крепежные гайки кронштейна педали тормоза (в салоне под панелью приборов).

7. Демонтируйте кронштейн в сборе с педалью тормоза и вакуумный усилитель тормозов (в моторном отсеке автомобиля).

8. Отсоедините стопорную пластину пальца, поддев ее отверткой, а затем вытолкните палец. Снимите толкатель вакуумного усилителя с педали тормоза.

9. Открутите и снимите две крепежные гайки вакуумного усилителя тормозов к кронштейну педали, используя гаечный ключ «на 13», после чего демонтируйте усилитель с кронштейна.

Примечание. Заменяйте вакуумный усилитель тормозов исключительно идентичной деталью с аналогичной маркировкой.

Статьи по теме

Замена тормозной жидкости: правила и рекомендации

Как снять тормозной диск, даже если он прикипел

Почему горит лампочка abs: причины и последствия

Горит лампочка ручника: как решить проблему

Автоматическая система торможения: что это такое и как работает

Минимальная толщина тормозного диска: не пропустить момент!

Как проверить тормозные диски: несколько простых советов

Тормозной суппорт: разбираемся в назначении и устраняем неисправности

Какой смазкой смазывать суппорты: выбор лучшего состава

Как часто менять тормозную жидкость и зачем это делать

Какую смазку использовать для суппортов: делаем правильный выбор

10 причин, почему клинят задние тормоза

Скрипят колодки при торможении на автомобиле: ищем причину и способы устранения

Ремонт дисковых тормозов: нюансы и советы профессионалов

Регулировка привода стояночного тормоза: почему нужно делать и что понадобится

Неисправности и способы диагностики

Неисправности усилителя тормозов влекут за собой несколько фатальных негативных последствий:

Значительное снижение контроля за автомобилем во время циклов торможения. При отсутствии действия усилителя нагрузка на педаль газа пропорционально увеличивается – педаль идет туго, а эффект от торможения значительно снижается. Для неподготовленного водителя такое поведение автомобиля может стать шоком и привести к дорожно-транспортному происшествию из-за увеличившегося тормозного пути; Автомобиль при неисправности тормозов теряет значительный потенциал в торможении и становится практически неуправляемым;

На видео- шипит вакуумный усилитель:

К основным признакам неисправности вакуумного усилителя на данной модели относятся:

Тугой ход педали газа. В движении педаль очень плохо поддается продавливанию. Это явный признак неисправности атмосферной камеры диафрагмы корпуса усилителя

В таком случае эксплуатировать машину необходимо с большой осторожностью, так как она потеряла определенную эффективность тормозной системы;

На приборной панели загорается с небольшой периодичностью знак о неисправности тормозной системы. Этот признак может относиться и к иным сбоям в работе тормозов, однако в сочетании с тугой педалью тормоза явно говорит о неисправности усилителя

Электронный блок автомобиля осуществляет постоянный мониторинг всех систем на работоспособность (и хотя на модели ВАЗ 2114 данный блок уже давно не считается современным со своими функциями он справляется на хорошем функциональном уровне и с высокой эффективностью несмотря на немногочисленность датчиков);

На видео- как проверить вакуумный усилитель тормозов ваз 2114:

Ухудшение тормозных качеств системы наряду с остальными признаками говорит о прямой причастности неисправности усилителя тормозов к опасности возникновения происшествия.

Этот признак является главным среди всех остальных, как быто ни было эксплуатировать автомобиль с очень слабой системой тормозов очень опасно – контуры в данном случае не получают дополнительного усилия и не могут эффективно осуществлять торможение.

Устранение неисправности чаще всего заключается в замене неисправного элемента новым узлом – это сэкономит время ремонта, так как реанимация старого изделия потребует не меньше времени и чуть меньшей стоимости деталей. Именно поэтому автолюбители чаще всего прибегают к полной замене вышедшей из строя детали.

Стоимость для модели ВАЗ 2114 составляет порядка 1500 рублей.

Возможно, Вам также интересно:

Неисправности вакуумного…
Вакуумный усилитель тормозов…
Вакуумный усилитель тормозов…
Принцип работы вакуумного…
Замена вакуумного усилителя…
Устройство вакуумного усилителя

Замена вакуумного усилителя тормозов ВАЗ 2109 «>

Тюнинг приборной панели ВАЗ 2114

Lada 2109 › Logbook › Установка ВУТ + ГТЦ от Нивы

Доброго времени суток! Вообщем все началось с того, что в один прекрасный момент после замеров расхода топлива, я заметил что он стал 14,6 литров на 100 км в смешанном режиме. Ну, это не дело! Надо искать причину. А причина была в следующем, ВУТ от девятки при нажатии на педаль тормоза был в плохом состоянии, то есть при нажатии на педаль тормоза, был характерный звук того, что воздух идет. Что бы проверить это, в один день мне нужно было проехать по делам на север города, вообщем 149 км суммарно путь туда и обратно занимал, путь пролегал через КАД (автомагистраль), на ней понятное дело не нужно особо часто пользоваться тормозом, в итоге, как оказалось расход топлива за этот путь оказался 8,85! Удостоверившись что нужно менять ВУТ решил поставить от Нивы, так как он 9 дюймов вместо 8-ми, плюс педаль лучше передает усилие, не нужно давить со всей дури в пол.

И я постепенно решил закупаться данным комплектом для замены старого ВУТа. Для начала был куплен ВУТ и ГТЦ от Нивы в сборе 21214-3510006 + ГТЦ 21214-3505010, цена составила 2950 рублей, затем на следующий день я купил бачок тормозной жидкости с 2123 -стоимость 65 рублей. Шланг вакуумный я заменил чуть-чуть пораньше, стоимость его была 100 рублей, хомут стяжку, на всякий случай 4-штуки — 80 рублей, датчик уровня тормозной жидкости с 10-ки, так как старый разбирался постоянно — 100 рублей.

Остается собрать купленные ништячки: Для этого снять на ГТЦ стандартные нивовские штуцеры, после снятия их, устанавливаем в данные отверстия бачок, прижав его, затем лучше стянуть бачок стяжкой, что бы никуда не делся.

Замена ГТЦ+ ВУТ особо много времени не занимает. Для начала нужно откачать тормозную жикость, для этого подойдет шприц, делее нужно открутить крепление ГТЦ к ВУТу, затем открутить все трубки с тормозной жидкостью и заткнуть их колпачками, которые есть в новом ГТЦ.

После снятия ГТЦ переходим к снятию ВУТа: для начала откручиваем 4 гайки, крепящие кронштейн ВУТа, затем откручиваем ВУТ от самого кронштейна, который крепится 2-мя гайками, не забываем так же о педали, снимается она просто, отверткой или плоскогубцами снимаем стопорное кольцо и вытаскиваем крепеж.

Дальше, я зачищал кронштейн от грязи и ржавчины, обрабатывал его преобразователем ржавчины и красил его, что бы лучше выглядело))

В кронштейне необходимо просверлить 2 отверстия, проще всего это сделать так: от центра старого отверстия номер 1 проводим карандашом горизонтальную полоску, затем от центра отверстия номер 2 проводим вертикальную полоску, в итоге мы получаем точное расположение нового отверстия, такую же операцию проводим и с другим отверстием. Получив 2 новых отверстия прикручиваем наш новый ВУТ+ ГТЦ к кронштейну. Не забываем также поставить старый пыльник!

Дальше просто устанавливаем собранный ВУТ с кронштейном и прикручиваем его на 2 гайки, затем лезем и прикручиваем педаль, и докручиваем остальные гайки крепления кронштейна. Дальше прикручиваем тормозные трубки к ГТЦ и на этом установка ВУТа завершена.

Как улучшить тормоза (вакуумник от приоры)

Установка Вакуумного усилителя тормозов и Главного тормозного цилиндра от приоры позволит сделать тормоза более мягкими и чёткими.

Всё началось с того что в одно не очень прекрасное морозное утро сев в машину и нажав на педальку тормоза услышал ПШШШШШ и словил просадку оборотов до 500. Решение заменить вакуумник. почитав форум остановился на двух вариантах:

Ну поскольку мы не ищем лёгких путей был окончательно выбран второй вариант.

Итак, путём долгих блужданий по рынку было приобретено следующее:

ВУТ и ГТЦ приоры,
2 тройника от классики
4 гайки на 8 для крепления к ВУТ ГТЦ и педального узла (старые не подходят они больше)
приблуда для прокачки тормозов в одну харю.
2 трубки от приоры с штуцерами 12х1 и 10х1 со стороны ГТЦ, и 10х1,25 со стороны тройников.
тормозуха с запасом
ВД-шка (не пригодилась, но лишней не будет)
колдун заодно под замену (старый доколдовался).

Вот, кстати, внешний вид трубок приоро-калины.

Слева приоровская 12х1.0 справа десятая 10х1.25

Слева десятая 10х1.25 справа приоровская 10х1.0

Купив всё это идём в гараж, ищем ключи отвертки, дрель со свёрлами, напильник(это не понадобится если купить в сборе ВУТ + ГТЦ + педаль от приоры) и начинаем разбирать машину.

1. Снимаем шумку (правую половину шумки обязательно, левую можно отогнуть), жабо придётся тоже снять так как мешает вынуть родные ГТЦ и ВУТ ну и соотвестственно установке новых. Сливаем тормозуху по возможности и откручиваем тормозные трубки. Далее лезем в салон снимаем клеммы с концевика стоп сигналов и откручиваем 4 гайки крепления ВУТ к кузову

Снова возвращаемся к морде и извлекаем всю конструкцию из недр машины стараясь не облиться оставшейся тормозухой.

Тем кто прикупил всё в сборе пропустите следующий пункт

2. Далее откручиваем педальку от ВУТ и идём собирать новые ВУТ, ГТЦ и старую педаль в одно целое. Собрав ВУТ и ГТЦ видим что педаль со стандартными дырками крепления к ВУТ будет повернута на 90 градусов по отношению к вертикальному положению бачка с тормозухой, чтобы повернуть педальку в нормальное положение необходимо пересверлить крепежные отверстия в педальном узле, прикладываем педальку к ВУТ и аккуратно размечаем где необходимо сделать новые дырки, идём сверлим примеряем и при необходимости корректируем дрелью или напильником (у меня получилось не совсем точно причем одно из отверстий получилось как бы внутри П-образного корпуса крепления педали и гайку закрутить был тот ещё г. р, но зато она теперь ни за какие коврижки сама не открутится))) на фото в красном кружечке немного видно) прикручиваем педальный узел к ВУТ.

ВУТ и ГТЦ и педаль в сборе:

Крепление педали к ВУТ гайка оказалась внутри закрутить была та ещё пляска с бубном:

Другая сторона педали прошла гораздо легче:

3. Теперь получившуюся конструкцию устанавливаем на машину, примеряем как встанет жабо. Были опасения что жабо придётся подрезать, но всё встало как родное.

Дальше прикручиваем приоровские трубки к ГТЦ и тройникам

Тройники скрепляем друг с другом шпилькой, желательно на 5. У меня за неимением таковой стоит на 4

4. Дальше лезем в яму под машину менять колдун.

Откручиваем тормозные трубки от колдуна, запомнив где они были, откручиваем 2 болта удерживающих колдуни и снимаем его

И ставим его на место, прикручиваем все трубки.

5. Втыкаем в него заранее отвёртку и возвращаемся к тормозным трубкам.

Заливаем тормозуху в бачок.

Поскольку в трубках воздух, а загонять его в систему неохота, делаем следующее трубки в тройниках не закручиваем до конца, оставляем щель, далее чем нибудь дуем в бачек с тормозухой и смотрим когда из щелей между трубками и тройниками прекратит идти воздух и затягиваем их.

6. Прокачиваем тщательно тормоза и приступаем к регулировке колдуна. На мой взгляд это самое сложное из всех переделок.

7. Ну и наконец собираем жабо, шумку, дворники и довольные новыми тормозами едем домой, главное с непривычки не пропахать носом руль при торможении

Впечатление: при первом торможении по привычке топнув на педальку на асфальте я чуть не влетел носом в руль (пристёгивайтесь. ) гораздо меньшее усилие на педаль, ну и моральное удовлетворение от результата

Из минусов: не получится поставить растяжку мешает бачек тормозной жидкости(мне не актуально, кто пользует засада. ) возможно есть какие нибудь бачки пониже от ино какой нить, но я не искал их.

Замечания, трубки желательно менять не только от ВУТ до тройников, а все будет цивильнее выглядеть, на функционал не влияет, сразу отрегулируйте шток ВУТа так как вам удобнее. К этой связке желательно хорошие тормозные диски на 14 и тормозные колодки.

При инсталляции пострадал: один тройник, один стакан, одно сверло, один зуб, один колдун (мстя за зуб).

Источник

Цена вопроса

Во много ценники зависят от конкретного региона и магазина. Но постараемся вас сориентировать по средним ценникам на сегодняшний день.

Новенький усилок

Элемент/услуга	Стоимость
Новый усилитель среднего уровня	около 2000 рублей
Новый вакуумник хорошего качества	от 3000 рублей
Замена усилителя на СТО	от 1000 рублей

Приготовьтесь к тому, что на СТО вам могут предложить целый ряд сопутствующих услуг. Нужны ли они на самом деле — вопрос очень спорный. В любом случае, лучше научиться разбираться и ремонтировать авто своими руками, нежели тратить огромные деньги на далеко не всегда очень качественный ремонт на автосервисах.

Загрузка …
