Подключение двигателя дворников на ваз 2108

Часто встречающиеся причины неисправности

Почему дворники стали медленно работать? Этот вопрос звучит в кругах владельцев ВАЗа наиболее часто. Так уж вышло, что почти все авто модели 2109 страдают от этого недуга. Так из-за чего не работают дворники? Почему система так быстро изнашивается? Ниже представлен список самых распространенных проблем стеклоочистителей:

Поломка рычагов системы. Даже небольшое изменение формы этих деталей может повлиять на скорость механизма.
Неисправность проводов питания. Если в систему не подается достаточно электричества, немудрено, что она замедлит ход.
Инородные предметы в механизме. Любой камешек или травинка, случайно попавшая в устройство, может привести к серьезной поломке, не то, что к замедлению.
Щетки примерзли к лобовому стеклу. Зимой нужно особенно пристально следить за механизмом, если вы не хотите отдирать его примерзшие части от стекла.
Короткое замыкание в обмотке или чрезмерное загрязнение деталей. За конструкцией нужно внимательно следить, время от времени ее надо чистить и менять обмотку, если требуется.

Выход из строя дворников на ВАЗ 2109: как с этим бороться?

Исправная работа стеклоочистителя очень важна во время непогоды. Он обеспечивает хорошую видимость на дороге – безопасность водителя и пассажиров. Отказ от работы дворников — распространенная неисправность на автомобилях. В статье рассматриваются ситуации, когда не работают дворники на автомобиле ВАЗ 2109, как отремонтировать стеклоочиститель.

Для того, чтобы выявить и устранить неисправности, нужно знать устройство стеклоочистителя.

Составляющие автомобильного стеклоочистителя

В его конструкцию входит:

электрический двигатель;
система рычагов (трапеция);
редуктор;
двигатель стеклоомывателя;
бачок;
насос омывателя;
электромагнитный клапан омывателя;
щетки и пружины.

Кроме того, конструкция стеклоочистителя включает различные мелкие детали.

Схема очистителя и омывателя стекла

Цифрами на схеме помечены следующие компоненты: 1 — электрический движок омывателя; 2 – электрический двигатель дворников; 3 — монтажный блок; 4 – выключатель зажигания; 5 – реле, разгружающее выключатель стеклоомывателя;

Очиститель стекла может работать в трех режимах. Режим «I» — прерывистый. Режим «II» — постоянный. В этом режиме щетки движутся с малой скоростью. Также постоянным режимом является режим III. Он отличается от предыдущего высокой скоростью движения щеток. Включение режима осуществляется с помощью переключателя (автор видео — Автоэлектрика ВЧ).

Основные признаки неисправности дворников ВАЗ 2109:

полная остановка дворников, нет реакции на нажатие рычагов;
щетки не работают в прерывистом режиме;
медленно работают дворники;
движение щеток не отвечают включенному в салоне режиму.

Наиболее распространены следующие неисправности стеклоочистителей ВАЗ 2109:

окислились контакты;
перегорели предохранители;
обрыв электроцепи, повреждение проводки;
не работает переключатель;
дворник, работавший в одном режиме, не переключается в другой;
не работает двигатель стеклоомывателя;
не работает задний дворник ваз 2109;
поломка электрического моторчика очистителя стекла.

Очиститель заднего стекла

Если не работают дворники на ВАЗ 2109, то обнаружить и устранить поломку можно своими руками.

Ремонт проходит поэтапно:

сначала разбирается узел;
затем выявляются неисправности;
далее выполняется ремонт или замена неисправных деталей;
на заключительном этапе выполняется сборка узла.

Демонтированный очиститель стекла

Демонтаж представляет собой следующую последовательность действий:

В первую очередь необходимо обесточить автомобиль, сняв минусовую клемму с АКБ.
Далее рычаги щеток устанавливаются в вертикальное положение, потом откручиваются гайки крепления. Теперь их можно снять.
Вооружившись пассатижами, сдергиваем рычаги со шлиц, стараясь не повредить резьбу.
Со шлиц снимаются пластиковые защитные колпачки.
Затем нужно открутить гайки крепления кронштейна и можно снимать их вместе с шайбами, которые находятся под ними.
Далее в моторном отсеке необходимо отсоединить колодку проводов, служащую для питания мотора стеклоочистителя.
На следующем этапе необходимо сместить вентилятор отопителя, чтобы он не мешал вынимать механизм. Для этого откручиваем винты крепления.
Снимаем крышку с монтажного блока и демонтируем все реле, находящиеся в нем, так как они будут мешать дальнейшей работе.
Откручиваем нижний болт крепления кронштейна очистителя.
Затем извлекаем через щель в кузове пластиковый держатель проводов и снимаем его, чтобы не потерять.
Через отверстия в кузове выводим валики устройства. Затем немного приподняв и сдвинув вверх и в сторону, стеклоочиститель с двигателем, извлекаем узел.

После того, как будут обнаружены и устранены все неисправности, осуществляем сборку узла в обратном порядке и установку его на штатное место. После ремонта необходимо выполнить подключение отрицательной клеммы на аккумуляторе и проверить работу стеклоочистителя.

Таким образом выполняется ремонт, доработка очистителя стекла ВАЗ 21099 своими руками. Процесс длительный и утомительный, но вполне может быть выполнен самостоятельно. Это даст возможность сэкономить деньги на дорогостоящем ремонте в СТО.

Извините, в настоящее время нет доступных опросов.

В этом видео демонстрируется, как снять моторчик дворников и трапецию (автор ролика — Perfectionist Life Craft).

Как ускорить дворники в прерывистом режиме?

Если задаетесь вопросом о том, как сделать дворники быстрее на ваз 2114, то стоит обратиться к особенностям дворников. На данном авто присутствует 3 режима дворников, а именно прерывистый, быстрый и нормальный.

Прерывистый и нормальный режим подразумевают движение щеток с одинаковой скоростью, которая несколько меньше, чем в быстром. Можно сделать так, чтобы скорость в прерывистом режиме была максимальном, но в таком случае в быстром режиме она снизится. По факту для этого нужно поменять местами провода в разъеме, к которому подключаются дворники. Для того, чтобы определить, какие именно провода поменять, стоит посмотреть схемы.

Приступаем к ремонту

Наша инструкция подходит для ваз 21099 ремонт и замена стеклоочистителей.Снимается механизм дворников ветрового стекла на ваз2109 и других моделях при необходимости полной замены (если они полностью вышли из строя), для ремонта либо выполнения других работ, когда его наличие мешает ходу их выполнения. Вам понадобится набор рожковых ключей и набор отверток, чтобы выполнить на ваз 2109 ремонт своими руками дворников, действуйте в такой последовательности:

Отсоединяем провод минусовой клеммы аккумулятора
Поворачиваем оба рычажка щеток дворников в вертикальное положение, откручиваем их крепящие их гайки
Снимаем рычажки щеток с валиков стеклоочистителя

Откручиваем и снимаем рычажки щеток стеклоочистителя

При помощи плоскогубцев (пассатижей) сдергиваем рычаг со шлицев, затем полностью откручиваем гайку. Снимаем рычаг стеклоочистителя.

Снимаем защитные колпачки, по одному с каждой стороны
Отворачиваем по одной гайке от верхнего крепления кронштейна с двух сторон
Снимаем специальные выравнивающие резиновые шайбы, расположенные с двух сторон
Открываем капот на автомобиле ваз 2109, отсоединяем разъем с проводками от колодки
Затем смещаем вентилятор отопителя в правую сторону по отсеку, расположенному перед ветровым стеклом, если этого не сделать, то вентилятор будет мешать нам, вынуть стеклоочиститель.
Снимаем крышку с блока предохранителей и реле
Вынимаем из монтажного блока все реле: так как они мешают снятию дворника

Отсоединяем разъем от колодки. Вынимаем все реле, чтобы не мешали снятию дворника

Отворачиваем болт нижнего крепления от кронштейна стеклоочистителя.
Сжимаем, пластмассовый держатель проводков и вынимаем его из щели в кузове
Снимаем держатель с проводков, чтобы его не потерять
Выводим валики механизма дворников из отверстий расположенных в кузове
Сдвигаем стеклоочиститель таким образом, чтобы его двигатель находился в широкой части нашего отсека, расположенного перед ветровым стеклом (это место установки вентилятора печки)
Поворачиваем стеклоочиститель, и выводим его двигатель из отсека
Сдвигаем дворник в сторону блока предохранителей и реле
Вынимаем его из отсека
Отворачиваем гайку, крепящую кривошип механизма дворника
Снимаем кривошип с валика редуктора дворника, поддев его плоской отверткой

Поддев плоской отверткой, снимаем кривошип с валика редуктора

Отворачиваем три болта, крепящих редуктор дворника с электродвигателем
Откручиваем два винтика, крепящих провода электродвигателя стеклоочистителя
Отсоединяем провода от биметаллического термо предохранителя
Снимаем с кронштейна двигатель стеклоочистителя
Затем снимаем стопорное колечко с вала редуктора дворника
Снимаем регулировочные шайбы с вала редуктора

Откручиваем три винта, крепящих крышку редуктора дворника
Снимаем крышку редуктора

Откручиваем винты (их три), они обозначены стрелочками, чтобы снять крышку редуктора

Снимаем панель с редуктора дворника
Вынимаем шестерню редуктора дворника
Откручиваем два винта (второй располагается за корпусом редуктора дворника) и вынимаем две закладные гайки

Откручиваем винты и вынимаем закладные гайки

Снимаем корпус редуктора дворника с корпуса электродвигателя вместе со щеткодержателем
Вынимаем якорь из корпуса двигателя дворника
Продуваем корпус после разборки электродвигателя сжатым воздухом для того, чтобы удалить из него угольную пыль
Снимаем стопорные колечки с обоих валиков механизма дворников
Затем снимаем регулировочные шайбы с двух валиков механизма стеклоочистителя.
Вынимаем тяги из кронштейна и снимаем с обоих валиков регулировочные шайбы
Вынимаем уплотнительные кольца из специальных проточек с обеих сторон от кронштейна.

Дальше разобрать систему трапеции невозможно, ее тяги имеют полностью неразборную конструкцию (фото внизу):

1 – обозначен кривошип
2 — короткая тяга дворника
3 — шарнир тяг
4 — это валик механизма дворника
5 — длинная тяга

Проверяем пружинки щеток, если пружинки щеток электродвигателя повреждены либо потеряли упругость, заменяем щетки новыми
Проверяем легкость перемещения щеток в щеткодержателе
Заменяем изношенные либо имеющие сколы щетки, они должны свободно перемещаться и без заеданий
Припаиваем выводы новых щеток (при замене) к щеткодержателю

Проверяем упругость пружинок и плавность перемещения самих щеток

Зачищаем коллектор при помощи мелкой шкурки (наждачной бумаги), если он загрязнен либо на нем присутствуют риски, царапины и т.д.
Если коллектор сильно изношен или обгорел, заменяем якорь либо редуктор в сборе с электродвигателем
Обнаружив следы заедания на самих шейках якоря, зачищаем их при помощи мелкой шкурки

Снятие и проверка моторедуктора и механизма стеклоочистителей

Демонтаж механизма несложен – достаточно снять поводки щёток и выкрутить один крепёжный болт. Правда, могут возникнуть затруднения со «сдёргиванием» поводков с осей – иногда они достаточно прочно «сидят» на посадочных местах. Под поводками находятся гайки крепления втулок осей, одновременно являющиеся крепёжными элементами самой трапеции.

Освободив от крепежа и разъединив контактную колодку, извлеките механизм из коробки воздухопритока. Перед тем, как отсоединять приводной рычаг трапеции от оси моторедуктора, запомните взаимное расположение деталей – чтобы избежать такого казуса, как работа дворников в обратную сторону после сборки.

Моторчик стеклоочистителя закреплен тремя болтами на трапеции:

Сняв моторчик дворников и разобрав его, особое внимание уделите состоянию щёток и коллектора. Если на коллекторе имеются глубокие борозды, то имеет смысл заменить узел целиком – вручную можно наждачкой убрать лишь небольшие дефекты

Обязательно прочистите лезвием или подобным инструментом ламели (прорези) коллектора и промойте якорь спиртом или бензином. Медленная работа дворников часто вызвана утечкой тока через забитые графитной пылью ламели.

Проверив, промыв бензином и, по необходимости заменив пластмассовую шестерню моторедуктора, соберите узел, предварительно смазав шестерни консистентной смазкой.

Осмотрите рычаги механизма – заедающие шарниры и погнутые тяги также могут быть причиной плохой работы дворников.

После установки собранной трапеции сначала оцените правильность её работы, не надевая плотно поводки. Вполне может случиться так, что центральный рычаг был неправильно установлен на ось моторедуктора, вследствие чего дворники после выключения могут «проскакивать парковку», останавливаясь посреди стекла, или не до конца возвращаться назад, в исходное положение. Тогда потребуется регулировка механизма дворников путём перестановки рычага.

Причиной того, что щётки дворников поднимаются при движении с высокой скоростью и не прижимаются к стеклу, является «проседание» пружин поводков. В таком случае заменяются поводки с пружинами в сборе.

стеклоочистители автомобилей ваз 2108, ваз 2109, ваз 21099 — особенности конструкции

Комплект очистителя ветрового стекла типа 33.5205 состоит из электрического привода, рычагов и щеток. Движение щеток стеклоочеститлей- параллельное. Схема включения стеклоочистителя показана на рис. 9.21. Стеклоочистители ветрового стекла могут быть отечественного или импортного производства. Стеклоочистители взаимозаменяемы по присоединительным и посадочным размерам. Также взаимозаменяемы и моторедукторы (электродвигатели с редукторами) этих стеклоочистителей, хотя они имеют некоторые отличия в конструкции. Стеклоочиститель имеет три режима работы: 1-й и 2-й режимы постоянные (но с различными скоростями движения щеток), а 3-й режим — с прерывистым движением щеток стеклоочистителя. Электродвигатель стеклоочистителя — с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения. Для защиты электродвигателя от перегрузок при примерзании щеток к стеклу, большом сопротивлении их движению или при заедании механизма стеклоочистителя в очистителе устанавливается термобиметаллический предохранитель многоразового действия. У моторедукторов импортного производства предохранитель установлен под крышкой редуктора на панели концевого выключателя, а у отечественных моторедукторов предохранитель вынесен на кронштейн привода стеклоочистителя. Прерывистый режим работы стеклоочистителя обеспечивается электронным реле типа 52.3747, установленным в монтажном блоке. Это реле также включает моторедуктор стеклоочистителя (малую скорость) при включении омывателя ветрового стекла. В монтажном блоке 2114-3722010 устанавливается реле типа 526.3747 без вывода «К». Характеристики его такие же, как у реле 52.3747. Это реле можно устанавливать и в прежний монтажный блок. На части автомобилей ваз 2108, ваз 2109 могут быть установлены стеклоочистители стекла двери задка вместе с электромагнитными клапанами омывателя. Схема включения стеклоочистителя приведена на рис. 9.22. Стеклоочиститель стекла двери задка состоит из моторедуктора, рычага и щетки. Укладка рычага со щеткой правая по ходу движения автомобиля. В моторедукторах стеклоочистителей установлен термобиметаллический предохранитель для защиты от перегрузок. У стеклоочистителя при нагрузке моторедуктора моментом 0,49 Н•м (0,05 кгс•м), напряжении питания 14 В и окружающей температуре (25±10)°С число двойных ходов вала моторедуктора должно быть (50±5) мин, а потребляемая сила тока не более 2 А.

ПОЛЕЗНЫЙ СОВЕТ Со временем вставки щеток стеклоочистителя теряют эластичность из-за старения резины и щетки прилегают к стеклу неплотно, оставляя при работе неочищенные участки. Временно, до приобретения новых щеток стеклоочистителя, можно попробовать восстановить работоспособность старых щеток. Опустите щетки стеклоочистителя на минуту в чистый бензин, а затем тщательно промойте водой с мылом. Зачастую после этого щетки опять становятся как новые.

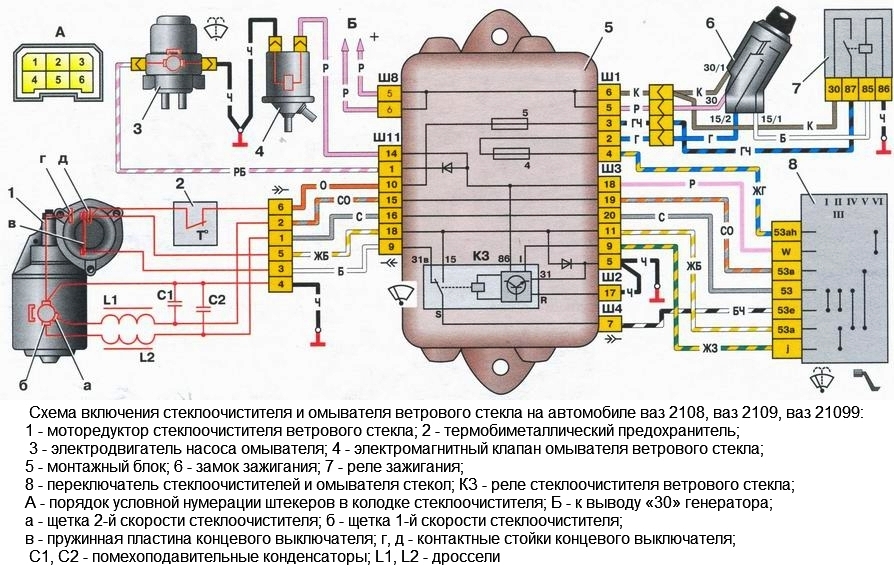

Рис. 9.21. Схема включения стеклоочистителя и омывателя ветрового стекла на автомобиле ваз 2108, ваз 2109, ваз 21099: 1 — моторедуктор стеклоочистителя ветрового стекла; 2 — термобиметаллический предохранитель; 3 — электродвигатель насоса омывателя; 4 — электромагнитный клапан омывателя ветрового стекла; 5 — монтажный блок; 6 — замок зажигания; 7 — реле зажигания; 8 — переключатель стеклоочистителей и омывателя стекол; КЗ — реле стеклоочистителя ветрового стекла; А — порядок условной нумерации штекеров в колодке стеклоочистителя; Б — к выводу «30» генератора; а — щетка 2-й скорости стеклоочистителя; б — щетка 1-й скорости стеклоочистителя; в — пружинная пластина концевого выключателя; г, д — контактные стойки концевого выключателя; С1, С2 — помехоподавительные конденсаторы; L1, L2 — дроссели

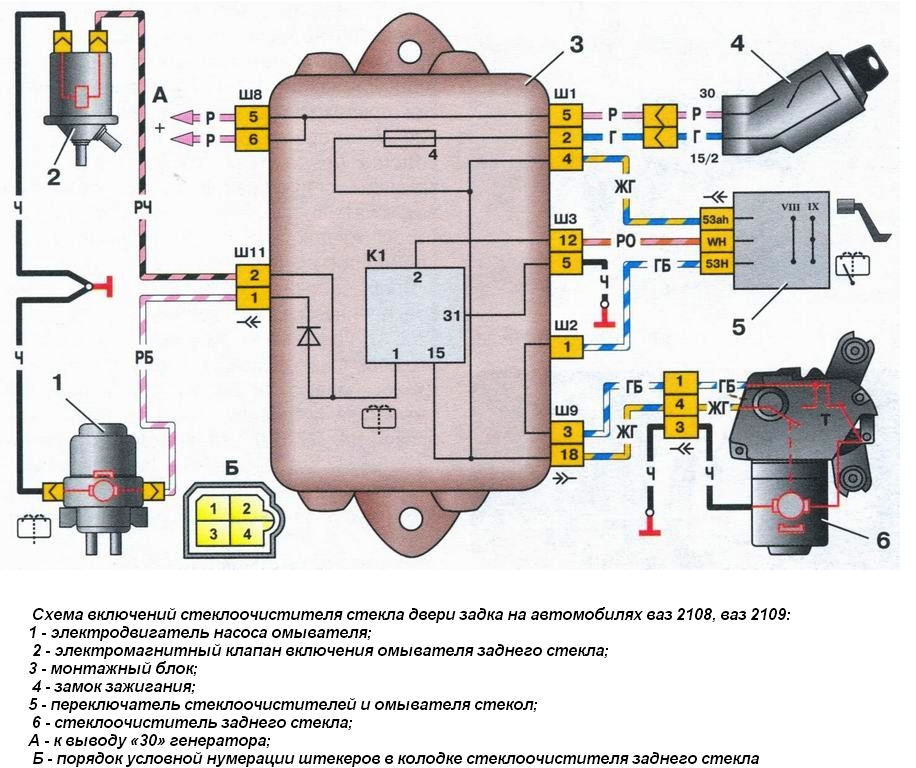

Рис. 9.22. Схема включений стеклоочистителя стекла двери задка на автомобилях ваз 2108, ваз 2109: 1 — электродвигатель насоса омывателя; 2 — электромагнитный клапан включения омывателя заднего стекла; 3 — монтажный блок; 4 — замок зажигания; 5 — переключатель стеклоочистителей и омывателя стекол; 6 — стеклоочиститель заднего стекла; А — к выводу «30» генератора; Б — порядок условной нумерации штекеров в колодке стеклоочистителя заднего стекла

Почему не работает задний дворник ВАЗ 2109? Поиск и ремонт неисправностей

Стеклоочистители, дворники, щетки — это по сути одно и то же. Как правило мы вспоминаем о существовании оных исключительно когда начинается дождь или когда очередная пролетающая мимо птичка посулила нам большое богатство прямо на «лобовуху» :-). Тогда-то мы и вспоминаем о существовании этих чудо устройств, способных так легко и непринужденно сделать всю грязную работу или просто обеспечить нам нормальную видимость во время дождя, необходимую для безопасного движения.

Согласно «закону подлости» дворники перестанут работать именно в тот момент, когда пойдет дождь, снег или когда стекло будет нуждаться в чистке. Но от этого легче не становится, неисправность нужно устранить, однако перед этим ее не мешало бы найти. На практике оказалось, что найти причину почему не заводится двигатель гораздо проще, чем понять почему не работает задний дворник ВАЗ 2109. Честно говоря, по началу, даже не знал с чего начать и что собственно проверять, механизм простой как «два рубля» и каких-либо сбоев быть не может, однако факт остается фактом, дворник не работает и не реагирует ни на что.

Как вы уже догадались, сегодня речь пойдет о заднем дворнике, точнее о том, почему не работает задний дворник ВАЗ 2109.

Итак, давайте разбираться что, как и почему…

Не работают стеклоочистители: моторчик крутит и щетки на месте:

Причиной этого может быть плохой контакт или сильный износ приводного вала редуктора.
Открутилась гайка крепления трапеции к приводу.

Задний дворник не работает и не слышно звука моторчика:

Возможно из строя вышел подрулевой включатель дворника. Проверьте тестером напряжение на проводах.
Из строя вышел сам привод (мотор) стеклоочистителя.

Проблема с контактами, которые идут к моторчику или в самом редукторе. Используя тестер, проверьте рабочий мотор или нет, в случае если он не рабочий вам придется разбирать его или произвести полную замену.

Как снять мотор-редуктор заднего дворника ВАЗ 2109?

Установите задний дворник ВАЗ 2109 в вертикальное положение и открутить гайку крепления.
После снимите рычаг стеклоочистителя полностью.
Снимите защитный колпачок тот, что на валике.
Ключом открутите гайку крепления кронштейна.
Далее снимаем обивку багажника, вынув пистоны по очереди только в тех местах, которые не позволяют добраться к колодке с проводами.
После снятия обивки, Вы увидите две колодки одна с проводами, вторая — колодка жгута. Вам нужно их отсоединить.
Осталось открутить два болта стеклоочистителя и снять его с задней двери.

Приступим к разборке самого стеклоочистителя ВАЗ 2109

Снимите резиновое кольцо и шайбу с корпуса редуктора.
После этого снимаем по очереди стопорное и уплотнительное кольцо.
Открутите винты крепления крышки редуктора, после чего снимите крышку с кронштейном.
Под крышкой вы увидите уплотнительную прокладку, которую также необходимо снять.
В корпусе редуктора расположен механизм, который водит дворник — достаем его из корпуса.
При помощи отвертки извлеките шестерню редуктора.
Достаньте из корпуса якорь.

Теперь проверьте механизм

Щетки в щеткодержателе должны свободно передвигаться, в случае заедания замените их новыми.
Про помощи тестера проверьте работоспособность моторчика. При необходимости нужно заменить.
Проверьте шестерню редуктора, при сильном повреждении зубов замените ее новой.
Резьба валиков должна быть целой.
Проверьте также целостность резиновых деталей, при сильном износе обязательно замените их на новые.

Принцип работы стеклоочистителя

На автомобилях ВАЗ 2108, 2109, 2113, 2114 (кузов хэтчбек) установлен стеклоочиститель, и стеклоомыватель заднего стекла. На моделях ВАЗ 2199, 2115 (седан) очистителя заднего стекла нет.

Электрическая схема заднего стеклоочистителя:

«Дворники» лобового стекла, имеют несколько режимов работы, прерывистый (работа с паузой), низкая (первая) скорость, высокая (вторая) скорость, разовое троекратное очищение стекла, режим работы со стеклоомывателем. Задний очиститель работает только в одном положении и совместно со стеклоомывателем заднего стекла.

https://youtube.com/watch?v=pl7_9CmEXq4

Типичные неисправности работы стеклоочистителя и методы их устранения:

К неисправностям стеклоочистителя относятся:

1) Полная неработоспособность системы (не работает ни один режим, не слышно работы электромотора):

проверить наличие напряжения в 12 вольт на клемме 6, в разъеме стеклоочистителя, массу 4, а также проверить все питающие схемы (предохранитель 4 и 5, переключатель, монтажный блок, замок зажигания и так далее);
проверить работоспособность переключателя режимов (наличие управляющего напряжения 12 В, на клеммах 1 и 2 разъема стеклоочистителя, при переключении режимов);
проверить работоспособность самого электромотора (требуется демонтаж и разбор);

2) Не работает прерывистый режим (все остальные работают);

основная причина, это неработающее реле «КЗ», на схеме, и переключатель режимов (легче всего проверить методом подмены, на заведомо исправное)

3) Щетки стеклоочистителя не останавливаются в положенном, нижнем положении, а останавливаются в любом месте (щетки могут выходить за рамки лобового стекла):

сломался (или выгорел) концевой выключатель в электромоторе (заменить не возможно, только мотор целиком, но можно попробовать исправить и починить выключатель);
неправильная регулировка положения дворников (выставить дворники по месту);
начал обходится вал привода механизма щеток (разбор и замена вышедших из строя деталей);

4) Слышен шум электромотора, но щетки не двигаются (щетки могут дергаться, на одном месте):

обошелся («слизало» шлицы) приводной вал привода механизма стеклоочистителя (заменить или исправить шлицевую часть электромотора);
раскрутилась гайка, крепящая шток механизма, к валу электромотора (затянуть гайку);

5) Нет срабатывания дворников, после включения стеклоомывателя:

скорее всего, вышел из строя подрулевой переключатель режимов (заменить на заведомо исправный);
возможно нарушение работы и исправности монтажного блока (измерить напряжение на клеммах 9 и 18);

6) Плохое качество очищения стекла.

щетки стеклоочистителя потеряли эластичность (заменить щетки на новые);
попадание масляных материалов на стекло (масло из выхлопной трубы впереди едущего автомобиля, воскование на мойке, загрязнение после полировки и так далее)

Поиск неисправностей и ремонта, заднего стеклоочистителя происходит по схожим принципам, (схема прилагается ниже), за исключением отсутствия в работе заднего стеклоочистителя режимов работы, и соответственно отсутствия некоторых деталей (реле, концевого выключателя в электродвигателе и так далее).

Электрическая часть стеклоочистителя лобового стекла:

http://masteravaza.ru/ochistitel-stekla/vaz-2109-remont-stekloochistitelya-400http://tuningtaza.ru/%D1%81%D1%82%D0%B5%D0%BA%D0%BB%D0%BE%D0%BE%D1%87%D0%B8%D1%81%D1%82%D0%B8%D1%82%D0%B5%D0%BB%D0%B8-%D0%B0%D0%B2%D1%82%D0%BE%D0%BC%D0%BE%D0%B1%D0%B8%D0%BB%D0%B5%D0%B9-%D0%B2%D0%B0%D0%B7-2108-%D0%B2%D0%B0%D0%B7-2109-%D0%B2%D0%B0%D0%B7-21099-%D0%BE%D1%81%D0%BE%D0%B1%D0%B5%D0%BD%D0%BD%D0%BE%D1%81%D1%82%D0%B8-%D0%BA%D0%BE%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BA%D1%86%D0%B8%D0%B8.htmlhttp://russia-car-gid.ru/sxema-podklyucheniya-kolodki-dvornikov-vaz-21099/http://avtolektron.ru/upravlyaemye-ustrojstva/dopolnitelnoe-oborudovanie/stekloochistitel-vaz-2108http://avtooverview.ru/remont/remont-stekloochistitelya-vaz/
