Расположение тросиков печки ваз 2114

Страница 34

И ОТОПЛЕНИЕМ САЛОНА

Органы управления системой

вентиляции и отоплением салона показаны на рис. 28 и рис. 29.

Перемещением рычага 2 (см.

рис. 28) можно направлять поток воздуха как в зону ног водителя и пассажиров, так и через централь- ные 4 (см. рис. 29) и боковые 3 соп- ла в салон автомобиля. При пово- роте направляющих лопаток цент- ральных и боковых сопел рычажка- ми 5 и 7 меняется направление воздушного потока. Для подогрева поступающего воздуха перемести- те вправо рычаг 3 (см. рис. 28), ко- торый управляет работой крана отопителя. При необходимости можно увеличить количество по- ступающего воздуха включением электровентилятора на соответст- вующий режим переключателем 1.

Перемещением рычага 4 регу-

лируется интенсивность обдува лобового стекла через верхние щели на панели приборов и стекол передних дверей через сопла 1 (см. рис. 29). Для достижения мак- симального воздушного потока закройте заслонки боковых и цен- тральных сопел рычажками 6 и 8 и затем переместите рычаг 2 (см.

рис. 28) вправо, а рычаг 4 влево. Для предохранения лобового стекла и стекол передних дверей от запотевания достаточно напра- вить на них холодный воздух, а для предотвращения обмерзания — дополнительно переместить ры- чаг 3 вправо.

Для предохранения заднего

стекла от запотевания и обмерза- ния включателем 2 (см. рис. 29) включайте его электрообогрев.

В воздухозаборнике системы

отопления и вентиляции автомо- билей семейства 2115 устана- вливается воздушный фильтр.

При движении в условиях

интенсивного ливня с включен- ным вентилятором отопителя

возможно намокание фильтра, что приведет к подаче увлажнен- ного воздуха в салон и к запоте- ванию стекол. Если необходимо продолжать движение в условиях ливня, следует протереть стекла, уменьшить скорость вентилятора и двигаться только при условии прозрачности стекол.

Как правило, при дождях

средней интенсивности, харак- терных для территории РФ, про- блем с запотеванием стекол не возникает.

После прекращения дождя

высыхание фильтра в естествен- ных условиях происходит через 2-3 часа, при работающем венти- ляторе – через 30-40 минут. При высыхании фильтр полностью восстанавливает свою работос- пособность.

Рис. 28. Пульт управления системой вентиляции и отоплением салона

Система отопления любого автомобиля предназначена для создания и поддержания в салоне комфортного микроклимата. Печка ВАЗ 2114/15 считается довольно надёжной. Тем не менее периодически требуется её обслуживание и ремонт. Всё это можно сделать самостоятельно.

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Схема печки ВАЗ 2114

На схеме наглядно просматривается устройство печки ваз 2114:

под номером 44 – вентиляционный мотор, 45 – резистор дополнительного сопротивления, 46 – тумблер для переключения скоростей. Эта схема дает понять как работает отопитель ваз 2114.

Схема печки ВАЗ 2114

Для проведения диагностики работоспособности печки ВАЗ, необходимо применить следующие действия:

Отопитель ВАЗ 2114 включаем переключателем (1) на 1-ю, затем 2-ю и 3-ю режимы скорости. Рычажком (2) и (4) регулируется желаемое направление воздуха, и последний (4) имеет функцию выбора температуры воздуха. Бывает и так, что даже некоторые не знают, как включить печку на ВАЗ 2114.

Схема печки ВАЗ 2114

В случае отсутствия признаков работы, следовательно, вентилятор совсем не включается. Но если радиатор на некоторых скоростях проявляет признаки работы, следовательно, причина не в неисправности вентилятора, а возможно в резисторе (добавочном), либо отопитель салона ВАЗ 2114 не реагирует на переключатель. Есле же вентилятор работает на полную мощность и температура выбрана по максимуму при полностью прогретом двигателе, а из воздуховода идет холодный воздух. То вероятна причина засора радиатора печки.

Возможные неисправности отопителя

Если печки не работает, это свидетельствует о том, что система отопления имеет неисправности.

Для автомобилей ВАЗ 2115 характерны такие поломки:

утечка охлаждающей жидкости, что обусловлено нарушением герметичности системы;
непроходимость антифриза, может быть связана с наличием воздушной пробки, которая обычно появляется в результате скопления грязи и отложений в патрубках системы.

Если на ВАЗ 2115 не работает отопитель, то в первую очередь это может быть связано с утечкой антифриза. Заметить такую проблему не так легко, поскольку сам радиатор отопителя расположен за центральной консолью и он скрыт от глаз водителя. Из признаков утечки расходного материала нужно выделить снижение антифриза в бачке, а также появление влажных пятен под водительским ковриком. Как правило, попадание охлаждающей жидкости в салон сопровождается появлением неприятного запаха, а на ветровом стекле авто при этом может образоваться жирная пленка.

В том случае, если отопитель не дует из-за непроходимости антифриза, то такую неисправность принято связывать с использованием низкокачественного расходного материала. Либо же попаданием в систему грязи. Кроме того, пробка может появиться из-за долгого использования устройства. Одним из основных симптомов является холодный воздушный поток из воздуховодов. Чтобы проверить поломку, следует потрогать входную и выходную магистраль — при воздушной пробке первая будет горячей, а вторая — холодной (автор видео — канал В гараже у Данилыча).

Ремонт печки ВАЗ 2114: радиатора (отопителя) и прочих компонентов

Дополнительная печка на ВАЗ-2114 чаще всего интересует автомобилистов, проживающих в северных регионах страны. Однако в последнее время прослеживается такая тенденция, что ею комплектуют даже автомобили, «проживающие» в средней полосе. Как правило, к такому типу автовладельцев относятся те, кто желает с большим комфортом ездить в максимально прогретом автомобиле, и те, кто не хочет тратить время на оптимизацию работы штатного прибора.

В примере будут рассмотрены варианты устройств, которые непосредственно будут взаимодействовать с системой охлаждения силового агрегата. Максимизировать пользу от устройства будет встроенный электрический вентилятор, посредством которого распределяется горячий воздушный поток по салону транспортного средства. Стоит отметить, что подобное приспособление можно приобрести в автомагазине или, имея свободное время, сделать самостоятельно.

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

ВАЗ 2114: что делать, когда печка греет, но не светит

Обычно от нагревательного прибора, если это не камин, требуется качественное выделение тепла, а не услаждение взора осветительными изысками. Но для автомобильной печки подсветка не намного менее важна, чем источаемое ею тепло. Её лицевая часть вместе с переключателем, будучи составляющей приборной панели авто, должна способствовать чёткой ориентации водителя и быть доступной его взгляду в любое время суток, особенно вечером или ночью. То есть подсветка печки несёт на себе сугубо функциональную нагрузку, что, впрочем, ничуть не мешает ей быть красивой. Именно к этому стремятся нынче многие водители, заменяя стандартные лампочки подсветки на светодиодные ленты.

Диагностика работы тросиков печки Ваз 2114

Для того чтобы осмотреть тросик крана печки ваз 2114, требуется демонтировать боковую накладку панели со стороны водительского места (с права от педали газа). Далее подробнее:

Теперь, когда источник проблемы выявлен. Требуется зафиксировать, придать постоянное натяжение и тем самым обеспечить хорошую работу и корректную пропускную способность.

Одним из вариантов увеличения натяжения, является метод, при котором часть (0,5-1 сантиметра) тросика загибается в месте непосредственного присоединения к рычагу отопителя. Для этого потребуется:

Внимание! Во избежание поломок, все действия связанные с натяжением выполняйте аккуратно, не применяйте чрезмерную силу. Если переборщить с натяжением, можно повредить систему работоспособность отопительной системы

Замена подсветки печки

Наиболее часто автолюбители выполняют именно такую замену, поскольку подсветка регулятора печки ваз 2114 в родном виде довольно тусклая и часто ломается.

Для того, чтобы ее поменять на новую, понадобятся:

отвертка;
плоскогубцы;
нож;
новые светодиоды, которые будут установлены взамен лампочек.

Выполняется вся замена очень просто и всего за пару шагов, для этого нужно:

Отключить клеммы от АКБ.
Разобрать торпеду в месте размещения регулятора.
Демонтировать старые лампы (одна из них находится прямо на регуляторе, а вторая — на рычагах настройки потоков воздуха). Делать это следует крайне аккуратно, поскольку лампы хрупкие.
Установить новые светодиодные лампы.
Выполнить проверку работоспособности (делать это следует при разобранной торпеде).
Если цепь исправна и лампы горят, то произвести сборку.
Подключить клеммы к АКБ.

Почему печка не работает или не нагревает воздух

Если печка вышла из строя, она или совсем не работает, или работает, но не нагревает воздух. В первом случае сначала проверяют электропроводку вентилятора, начиная с предохранителя F7. Если предохранитель перегорел, его меняют. Затем проверяют реле, которое может включаться не с первого раза или только на прогретом моторе. В этом случае реле меняют на новое.

Затем оценивается исправность электродвигателя. Для этого к его контактам напрямую подают питание с аккумулятора. Если электродвигатель начнёт работать на максимальных оборотах, то он исправен. В противном случае потребуется его ремонт или замена.

Регулировка интенсивности воздушного потока осуществляется с помощью резистора, имеющего две спирали с сопротивлениями 0,82 Ом и 0,23 Ом. В первом режиме ток поступает через обе спирали, во втором — только через спираль сопротивлением 0,23 Ом, в третьем — минуя спирали, то есть совсем без сопротивления. Если резистор неисправен, вентилятор будет работать только в третьем режиме на максимальной скорости (рукоятка в крайнем правом положении). Проблема решается заменой резистора, который расположен с водительской стороны над педалью акселератора.

При неисправном резисторе вентилятор печки сможет работать только на максимальной скорости

Если в салон поступает холодный воздух, причиной этого может быть:

Воздушная пробка. Она могла образоваться при замене ОЖ, при разгерметизации системы или недостаточном количестве ОЖ в системе. Для удаления пробки снимают патрубок радиатора печки, с помощью лейки доливают тосол до максимума и надевают шланг на место. После запуска двигателя ОЖ под давлением вытеснит остатки воздуха из системы.
Заклинивание крана печки. Это происходит в случае, если кран изначально открывался не до конца, и в процессе эксплуатации на внутренней поверхности образовалась окись, накипь, препятствующие нормальной циркуляции жидкости. Кран можно попытаться открыть с помощью плоскогубцев или сразу заменить на новый.
Засорение радиатора печки. При использовании низкокачественной ОЖ соты радиатора могут забиться. Проблема решается промывкой или заменой теплообменника. Целесообразность промывки определяется масштабом загрязнений.
Установка некачественного радиатора. В бракованном изделии соты могут быть неправильно спаяны. Радиатор следует заменить.
Низкое давление в системе охлаждения. Если на повышенных оборотах теплоотдача увеличивается, необходима замена помпы.
Низкий уровень ОЖ. Необходимо проверить уровень и при необходимости долить антифриз.
Повреждение крыльчатки вентилятора печки. Крыльчатка тщательно осматривается и при обнаружении механических повреждений меняется.
Загрязнение фильтра салона. При его сильном загрязнении мощности электродвигателя не хватит для нагнетания тёплого воздуха в салон. Фильтр меняется на новый.
Повреждения прокладки ГБЦ. Если пробита прокладка ГБЦ, из выхлопной трубы пойдёт белый дым. Проблема решается заменой прокладки с демонтажем головки блока цилиндров.

При засорении печки тёплый воздух перестанет поступать в салон

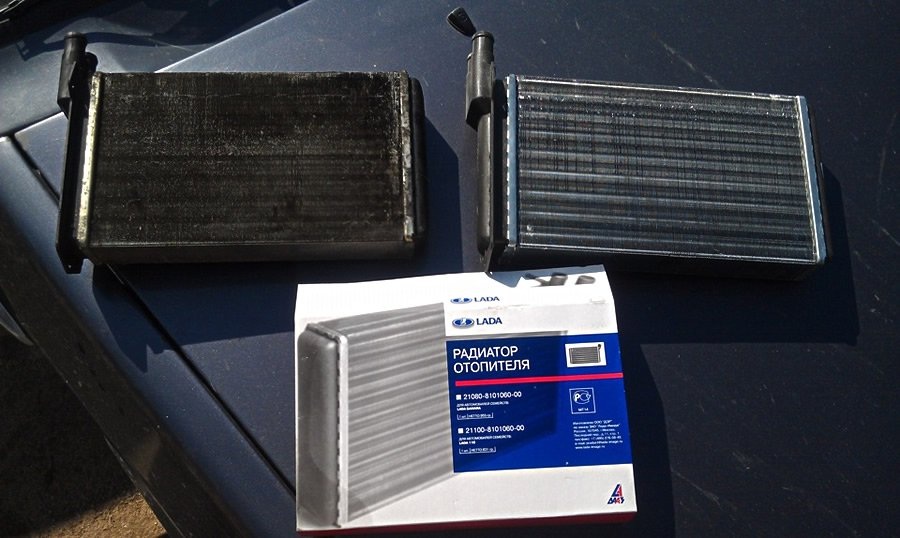

Виды радиаторов печки, устанавливаемых на ВАЗ 2114/15

Производитель устанавливает на ВАЗ 2114/15 собственные алюминиевые радиаторы сроком службы 3–5 лет, по окончании которого радиатор меняют. Выбрать новый теплообменник довольно сложно. На рынке представлен широкий ассортимент радиаторов различных производителей. Безусловно, встречаются подделки.

Радиаторы системы отопления для всего семейства «Самар» имеют каталожные номера 2108–8101060 и 2108–08101060–00 и одинаковые габариты:

длина — 250 мм;
ширина — 158 мм;
высота — 42 мм.

Схема их крепления к кузову также идентична.

Радиаторы печки ВАЗ 2114/15 выпускаются под каталожными номерами 2108–8101060 и 2108–08101060–00

На ВАЗ 2114/15 могут быть установлены алюминиевые и медные радиаторы, имеющие свои достоинства и недостатки.

Алюминий	Медь
Срок службы, лет	3–4	5–7
Теплоотдача, Вт/мгрд	209,3	389,6
Ремонтопригодность при возникновении течи	Условно ремонтопригоден	Ремонтопригоден
Стоимость, руб.	800–1000	1600–1800

Главными преимуществами медных изделий является больший срок службы, повышенная теплоотдача и ремонтопригодность. Однако стоят они обычно почти вдвое дороже алюминиевых. Технические характеристики радиаторов во многом определяются их производителем.

Радиаторы ДААЗ

Наибольшей популярностью у владельцев ВАЗ 2114/15 пользуются радиаторы производства Luzar, Hola, Craft, «Пекар» и др. Все они находятся в одной ценовой категории и имеют близкие рабочие характеристики.

Радиаторы ДААЗ отличаются высокой эффективностью и длительным сроком службы

Улучшенными параметрами обладают алюминиевые радиаторы ДААЗ. Они имеют срок службы 4–7 лет и цену около 1000 руб. Особенности конструкции таких радиаторов заключаются в большем количестве ламелей (тонких пластин), а это существенно увеличивает площадь теплообмена. Радиаторы ДААЗ — оптимальный вариант для владельцев ВАЗ 2114/15.

Радиаторы ДААЗ за счёт большего количества ламелей обладают повышенной теплоотдачей

Причины недостаточного тепла

Умение понимать и чувствовать автомобиль — много значит. Некоторые возможные неполадки, замеченные вовремя, легко устранить, проведя тюнинг. Что же может стать причиной плохого обогрева?

Во-первых, неработающий вентилятор. Он трехскоростной. И если ни на одной из скоростей вентилятор не работает, то его следует заменить. Виновником может стать и резистор. Когда вентилятор включается в работу только на 3 скорости, заменить добавочный резистор.

Во-вторых, термостат. При работающем двигателе соединительный патрубок (термостат – радиатор) остается холодным. В противном случае – нужен другой термостат.

В-третьих, забитый фильтр. На старых моделях ВАЗ 2114 такой фильтр отсутствует. На новых находится под кожухом отопителя. Если виновник он, надо поставить другой.

Не допускайте, чтобы ваш фильтр пришел в такое состояние

Также причиной плохого обогрева салона может стать воздушная пробка, недостаточность или отсутствие охлаждающей жидкости в расширительном бачке, невозможность до конца открыть краник печки, загрязненный радиатор.

Устройство и принцип действия печки ВАЗ 2114/15

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

Вентилятор.
Заслонка обдува лобового стекла.
Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
Управляющая заслонка.
Радиатор печки.
Воздуховод, направляющий поток воздуха в ноги.
Внутренний воздуховод.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Расположение реле системы отопления

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Реле печки располагается под панелью приборов в блоке предохранителей

Переключатель режимов печки

Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.

Регулятор печки расположен на центральной консоли с левой стороны

Особенности устройства печки ВАЗ 2114

Наличие недоработок в приведенной схеме привнесло в устройство системы отопления салона четырнадцатой модели целый ряд особенностей. По большей части эти «особенности» носят негативный характер.
К примеру, при работе вентилятора печки может возникать свист и посторонний шум. Происходит это из-за попадания листьев и другого мусора в корпус вентилятора, нагнетающего воздух в салонное пространство. Отсутствие нормального салонного фильтра – явный минус системы обогрева на «четырке».
Температура воздуха, поступающего в салон автомобиля, зависит от степени прогрева мотора и целостности конструкции отопителя. Наличие неисправности будет проявляться отчетливо – из дефлекторов пойдет холодный поток, а температура мотора резко поднимется. Это может возникнуть из-за неисправности радиатора под панелью.

Также к особенностям отопителя можно отнести следующие моменты:

В системе используется антифриз или тосол – в качестве теплоносителя;
Краник печки со временем может подтекать. Причина – отсутствие резиновых прокладок в его конструкции;
Слабый или холодный обдув может сигнализировать о недостатке тосола.

Если из дефлекторов идет холодный воздух – избавьтесь от пробки в системе. В остальном же, своевременное обслуживание конструкции позволяет использовать климатическую установку без поломок.

ТЕЧЕТ РАДИАТОР ОТОПИТЕЛЯ

Выше было сказано, что одной из причин появления антифриза в салоне машины, может быть вытекание из радиатора печки.

Ниже вы узнаете, как заменить протекающий радиатор печки. В первую очередь, конечно, необходимо слить антифриз. Затем устраиваетесь удобно в салоне и начинаете разбирать переднюю панель: бардачок, консоли, боковинки. Выкручиваете все шурупчики и винтики. Чтобы их не растерять, соберите их на магнит, или в небольшую пластмассовую чашку. Под заглушкой на консоли щитка есть один скрытый саморез, так что будьте внимательнее.

Когда снимите все панели и откроется доступ к радиатору печки, ослабьте хомуты на патрубках, освободите их, но не забывайте подставлять под шланги кружку, или иную посуду, чтобы не залить остатками антифриза салон. Теперь вам предстоит снятие печки ВАЗ 2114, а точнее, отопительного радиатора.

Сборка производится с точностью наоборот. Устанавливаете на место новый радиатор. Бывалые водители рекомендуют смазывать штуцеры мылом, чтобы легче надевались резиновые патрубки. Хомуты для них рекомендуется устанавливать новые, приобретая их вместе с радиатором. Также в обратном порядке устанавливаете панель, бардачок и другие детали

Монтируя панель, обязательно обратите внимание, чтобы центральные стойки были прикреплены к кузову. Установите и закрепите тросики, проверьте их регулировку, убедитесь, что заслонка и краник функционируют исправно

Заливая тосол, проверьте, чтобы не образовалось воздушных пробок. Для этого снимите один из шлангов, ведущих к дроссельной заслонке, и выпустите воздух. Шланг снова закрепите на свое место.

Не забудьте про воздушную пробку при замене тосола

Если вы все сделали правильно, то утечек антифриза больше не будет, и в салоне станет тепло и комфортно.

Система отопления создаёт в салоне автомобиля комфортный для водителя микроклимат. Любые неисправности печки приводят к снижению температуры воздуха в салоне, что особенно неприятно в холодное время года. Проверить работоспособность и произвести ремонт печки своими руками довольно просто.

Не работают заслонки печки

Распределение потоков воздуха по салону осуществляется заслонками, которые, в свою очередь, управляются с помощью тросиков. При выходе этих тросиков из строя возникают проблемы с направлением воздушного потока на лобовое стекло или в область ног. Кроме этого, начинает некорректно работать заслонка, перекрывающая поток воздуха с улицы. В этом случае требуется регулировка приводов заслонок.

Такие ситуации могут возникнуть даже на новой машине. Из нижних, верхних и боковых дефлекторов начинает поступать чуть тёплый воздух, а из центральной консоли — горячий. Это связано с низким качеством сборки. Между стыками воздуховодов и заслонок остаются щели, что приводит к поступлению тёплого воздуха только из центральной консоли и обогреву панели изнутри.

Тросик привода всегда натянут. Поэтому со временем он перегибается, обламывается или растягивается. В этом случае необходима регулировка привода заслонок, которую выполняют в следующем порядке:

В печке ищется скоба, с помощью которой оболочка тросика удерживается на корпусе отопителя.
Отводится на себя рычажок из оцинкованного металла, расположенный с левой стороны. Это положение соответствует максимальному открытию заслонки.
Подтягивается и регулируется длина троса. Длинный рычажок на блоке рычагов в крайнем правом положении должен полностью открывать заслонку.
После регулировки тросик надёжно фиксируется.

Назначение, расположение и устройство печки ВАЗ 2113–15

В отличие от классических моделей «Жигулей», печка ВАЗ 2113–15 довольно хорошо справляется со своими обязанностями. Если она исправна, в салоне машины всегда будет тепло. Система распределения воздушных потоков также реализована довольно неплохо, поэтому лобовое стекло даже в сильный мороз полностью очищается от наледи за несколько минут.

Назначение отопителя

Основная функция печки — обогрев салона и лобового стекла. Горячий воздух, подаваемый через систему воздуховодов на лобовое стекло, предотвращает его замерзание зимой. В тёплое время года печка используется для принудительной вентиляции салона.

Как отрегулировать заслонки печки на ВАЗ-2115

У многих владельцев ВАЗ-2115 возникают проблемы с неравномерным обогревом салона. А именно когда на лобовое стекло из боковых воздуховодов дуют холодные потоки, а из воздуховодов, находящихся по центру торпеды — горячие. В особенности это становится заметным при убавлении температуры отопительной системы. Решить эту задачу самостоятельно можно достаточно просто. Как отрегулировать заслонки печки на ВАЗ-2115 — мы вам расскажем в этой статье.

Процесс регулировки (1 метод)

Снимите боковую крышку торпеды с левой стороны. Около педали газа вы увидите трос тяги заслонки и хомут крепления троса, который нужно раскрепить и затем натянуть тросик вниз. Закрепите хомут и поставьте рычажки управления заслонками: левую вправо до конца, а правую влево до конца. При этом рычаг, управляющий краном отопителя, нужно повернуть до упора вправо. После чего из боковых отверстий на лобовое стекло будет дуть тёплым потоком, а не холодным как раньше.Такой способ настройки, к сожалению, не даёт 100% результата, отрегулировать отопление салона можно ещё лучше при помощи второго метода.

Регулировка заслонки (2 метод)

После передвижения заслонок печки влево через некоторое время вместо тёплого потока из боковых отверстий начинает дуть холодом. Это связано с тем, что рычаг управляет не только краном печки, но и заслонкой, которая открывает доступ к уличному холоду и он, минуя печку, проникает в салон автомобиля. Чтобы это исправить, отключите трос, который влияет на рычаг заслонки управления отопителем на ВАЗ-2115:

После этой процедуры из всех отверстий будет идти тёплый воздух, а его температура будет меняться при настройке от горячего до холодного состояния.

Другие причины неправильной работы отопительной системы

Бывает так, что регулировка печки ВАЗ-2115 произведена, но она всё равно плохо греет, воздушный поток из него идёт чуть тёпленький. В таком случае нужно выполнить ещё одну нехитрую процедуру по прочистке шлагов. Для этого:

Представленные в статье решения очень простые, но зато эффективные. В вашем автомобиле после произведённых процедур больше не будет холодно зимой, всё будет работать как надо. Причём никаких денежных затрат и специальных инструментов вам не потребуется, а также всё действия по регулировке не займут много времени.

Лучшие цены и условия на покупку новых авто

Кредит 4.5% / Рассрочка / Trade-in / 95% одобрений / Подарки в салоне Мас Моторс

Установка тросиков печки ваз 2114

Много видел, как регулируют краник печки. Вот и сам наконец-то сделал. Процедура очень простая, а эффект действительно поразительный. Вчера проехал около 120 км, несколько раз открывал окна. Единственный минус, что панель у меня очень нагревалась. Думаю, в мороз теперь окна быстрее оттаивать будут.

С водительской стороны снимаем кожух панели. Чуть выше под рулём, не сразу заметный, тросик одет на краник печки. Его и надо укоротить. Я укоротил буквально на 0,5 см, навернув ещё один оборот.

Натянув тросик №20 (регулировка заслонок), я добился поступления горячего воздуха во все боковые воздуховоды.Через некоторое время, отрегулировав и длину тросика №21 (регулировка краника печки), получил горячий воздух уже при температуре двигателя до 60 гр.

Нельзя сказать, что на ВАЗ-2114 печка является слабым или плохо выполненным ещё на заводе агрегатом. При нормальной зиме её работы оказывается достаточно, чтобы обеспечить комфортные условия для водителя и пассажиров. Но проблемы могут всё же появиться. Одна из них — это тросики печки ВАЗ-2114.

Причины снижения эффективности работы

Несмотря на простоту конструкции, проблемы с печкой ВАЗ-2114 возникают часто. В основном они связаны с падением производительности системы отопления – печка слабо прогревает воздух, дует холодным или немного теплым воздухом. При этом причины плохой работы печки могут быть как общими (прогрев слабый при любых установках блока управления), так и при работе при определенном режиме, например, на холостых оборотах. Или, к примеру, холодный воздух или чуть тёплый воздух дует только на боковые стекла, а в остальных режимах обогрев работает нормально.

Частые причины по которым печка перестала греть:

засорен радиатор печки или в нем образовалась воздушная пробка;
заслонка отопителя при переводе в режим обогрева неплотно прилегает к корпусу, из-за чего часть воздушного потока движется в обход радиатора и поступает в салон холодным;
кран открывается не полностью — это одна из основных причин плохо греющей печки;
образование щелей в местах стыков корпуса и воздуховодов, из-за чего происходит сильное рассеивание воздушного потока.

Определить причину общего снижения эффективности работы системы отопления несложно. Чтобы выявить почему плохо греет печка ВАЗ — 2114, нужно снять боковые декоративные панели с центральной консоли, а далее прогреваем двигатель и включаем печку на максимальную мощность. После этого пробуем патрубок подачи антифриза в радиатор печки до крана и за ним. Одинаковая температура нагрева трубки с обеих сторон указывает на то, что кран исправен и проблема кроется в радиаторе. Если же после крана патрубок менее прогрет, кран заклинил или полностью не открывается.

После этого определяем температуру на входном и выходном патрубке радиатора. Если теплообменник не засорен и в нем нет пробки, то температура выходного патрубка будет ниже, чем входного. А вот если выходная трубка холодная — антифриз по радиатору не циркулирует, что указывает на образование воздушной пробки (завоздушивание) или засорение.

Частой причиной отказа печки ВАЗ-2114 является выработка и люфт в ползунках. Из-за этого даже при переводе их в крайние положения тросики не доводят кран и заслонки до упора (кран остается призакрытым, а заслонки не перекрывают каналы движения воздуха). Устраняется эта проблема просто – нужно сделать регулировку и немного укоротить тросики.

Проблема недостаточно прогрева какой-то из зон связана с нарушением управления заслонками. Происходит это из-за той же выработки на ползунках, соскакиванием тросика с рычагов заслонки, выскакиванием осей заслонок из посадочных мест в корпусе, что сопровождается щелчками.

Помимо слабого прогрева автовладельцы ВАЗ-2114 сталкиваются с тем, что падает интенсивность потока воздуха. Происходит это из-за рассеивания воздуха через щели в местах соединения корпуса и воздуховодов, засорением мусором последних – многие владельцы не ставят фильтры салона, поэтому листья попадают в воздуховоды, и мешают движению воздуха.
