От автора

Автомобилей ВАЗ-2109 было выпущено около 1,4 миллиона экземпляров и он, наравне с классическими моделями ВАЗа, стал поистине народным автомобилем. Не в последнюю очередь это было достигнуто благодаря высокой ремонтопригодности «девятки»

В данной статье хотелось бы остановиться на такой немаловажной проблеме, как замена лонжеронов на ВАЗ-2109 и 2108

Замена лонжеронов на ВАЗ-2109

Сварка лонжерона применяется в двух случаях:

• Когда начали появляться усталостные трещины. Тогда имеет смысл наложить поверх трещины латку и приварить ее полуавтоматической сваркой.
• Когда имеются небольшие очаги коррозии. В таком случае металл зачищается, обрабатывается преобразователем ржавчины и грунтуется. При необходимости накладываются небольшие латки.

Если автомобиль попал в аварию, при которой значительно деформировался лонжерон или же он прогнил, то будет целесообразна полная замена. Необходимо понимать, что заниматься ремонтом лонжерона нужно при обладании достаточными навыками в кузовных работах и сварке. Для неопытного человека этот процесс будет довольно сложен, поэтому если вы не уверены в собственных силах, то лучше довериться профессионалам.

Необходимый инструмент:

• Полуавтоматическая сварка.
• Болгарка.

Полуавтоматическая сварка

• Электрическая дрель.
• Металлическая щетка.
• Лонжероны для ВАЗ-2109.
• Мастика, грунтовка, растворитель.

Демонтаж лонжерона должен проводиться на стапеле или при перевернутой набок машине. Кроме того, нужно полностью снять всю обшивку и звукоизоляцию багажника. После этого зачищаем сварочные швы. Далее, нам надо будет найти все точки контактной сварки лонжерона и высверлить их с помощью сверла на 7. По окончании этого процесса нужно полностью срезать старый лонжерон. Зачищаем от ржавчины и краски место его крепления. Делается это с помощью металлической щетки на болгарке и преобразователя ржавчины. При необходимости, вырезаем прогнившие элементы кузова, а на их место ставим латки.

Демонтаж заднего лонжерона

Перед установкой место крепления обезжиривается и грунтуется. Новый лонжерон тоже необходимо очистить от транспортировочного грунта, прогрунтовать и проделать в нем отверстия под сварочные точки. Если все сделано правильно и геометрия кузова не нарушена, то новый лонжерон без проблем станет на свое посадочное место. Привариваем лонжерон по сварочным точкам к кузову и поперечине. По окончании этого процесса промазываем швы автомобильной мастикой.

Передний лонжерон является более нагруженным, чем задний. Это обусловлено тем, что он воспринимает весь вес двигателя и коробки передач. Если к этому добавить еще эксплуатацию на плохих дорогах и агрессивное вождение, то срок его службы будет всего около 4–5 лет. В некоторых случаях спасти от трудозатратного процесса полной замены лонжерона может специальная ремонтная вставка, которая вваривается на место поврежденного фрагмента.

Прежде чем приступить к замене лонжерона, необходимо снять всю переднюю подвеску и двигатель, частично разобрать салон

При разборке передней части автомобиля обратите внимание на состояние остальных кузовных элементов, таких как стаканы, рамка радиатора (вероятнее всего, рамку придется менять вместе с лонжеронами, т. к. она выполняет функцию усилителя конструкции), брызговики

Возможен вариант частичной замены переднего лонжерона. В таком случае старый отрезается, а на место вырезанной части приваривается новая. Однако далее мы рассмотрим процесс полной замены переднего лонжерона

она выполняет функцию усилителя конструкции), брызговики. Возможен вариант частичной замены переднего лонжерона. В таком случае старый отрезается, а на место вырезанной части приваривается новая. Однако далее мы рассмотрим процесс полной замены переднего лонжерона.

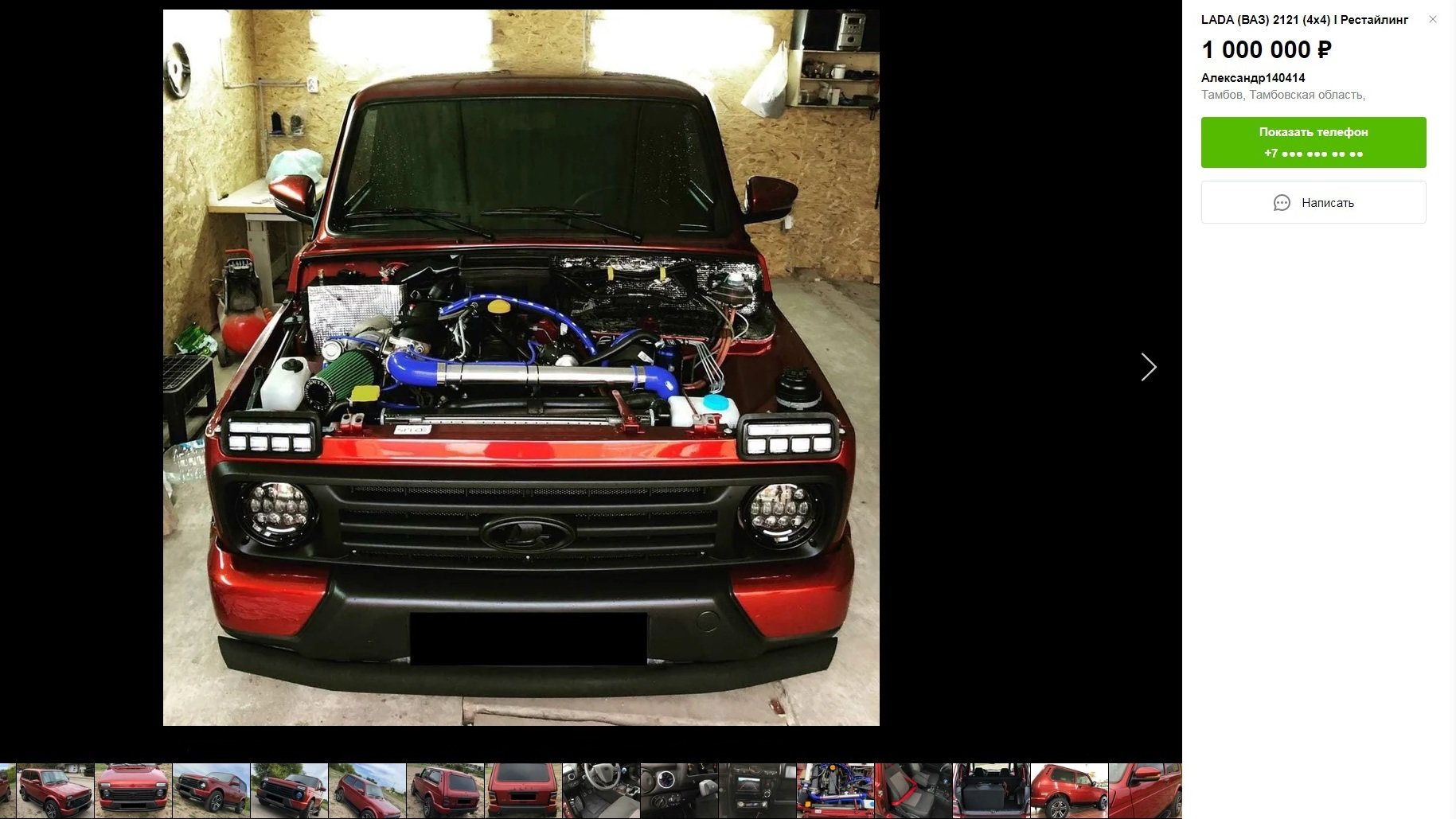

«ТурбоНива» с двигателем в 200 л.с.

Один из самых масштабных тюнинг-проектов на базе «Нивы». Автолюбитель из Тамбова проделал колоссальную работу, превратив отечественный внедорожник в спорткар.

Собственно, главной переделке подверглась техническая часть. Двигатель получил турбонаддув, новые блок управления, распредвалы, выхлопную систему, систему питания, воздушную систему и прочие переделки. По словам хозяина, двигатель, питающийся теперь «сотым» бензином, показал на стенде отдачу в 200 лошадиных сил. (Каков ресурс форсированного движка, осталось за кадром).

На «ТурбоНиве» полностью переделана подвеска и тормозная система. Массу доработок получил интерьер, включая переделку передней панели под мультимедийную систему. Багажник почти полностью отдан под установку акустической системы.

Итоговая стоимость эксклюзивного проекта — 1 000 000 рублей.

Бамперы

Снять передний и задний бампер порой необходимо для их замены или ремонта других кузовных элементов. Демонтаж не требует особых навыков, потому с этой задачей справится даже новичок

Единственным отличием при снятии переднего бампера по сравнению с задним является то, что впереди потребуется дополнительно демонтировать пластиковые подкрылки.

https://youtube.com/watch?v=nMYjyGlpxVk

В остальным процедура демонтажа и ремонта выполняется следующим образом:

• Сбоку есть гайки, которые удерживают бампер на кузове. Их нужно открутить. Преимущественно на большинстве ВАЗ 2109 этих крепежей по 2 с каждой стороны;
• Найдите теперь гайки переднего крепления бампера и демонтируйте их;
• В процессе откручивания передних креплений обязательно придерживайте бампер, иначе он может упасть и повредиться;
• Если снимаете передний бампер, тогда уберите подкрылки. Все работа по снятию завершена;

Процесс демонтажа

• Внимательно изучите состояние бамперов визуально. При наличии деформаций, повреждений, эти участки можно отрихтовать;
• Старую облезшую краску, следы ржавчины достаточно легко можно зачистить, используя наждачную бумагу зернистостью 200-400;
• Если бампер выполнен из пластика, все повреждения заделывают при помощи специальной шпаклевки;
• Отверстия на пластиковом бампере закрывают элементами пластика от старых бамперов или прочих элементов, имеющих подходящие размеры, толщины, прочность;
• Используя паяльник мощностью в пределах 40-60 Вт, можно выполнить сварку пластиковых элементов.

Несоблюдение зазоров

Соединение элементов бампера

Чтобы скрепить элементы поврежденного пластикового бампера, можно использовать четыре способа.

1. Расплавить пластмассу бампера и дополнительных вставок. Ширина шва должна составлять около 15 миллиметров. А глубина спайки зависит от толщины кузовного элемента.
2. Параллельные швы. Здесь может помочь проволока или гвозди без шляпок. Эти крепежные элементы припаиваются с обратной стороны. Достаточно надежный вариант соединения.
3. Гибкая медная проволока. Более сложный, но и более эффективный метод. Соединение выполняется по принципу второго метода, тогда изнутри проволока припаивается змейкой или зигзагом. Некоторые припаивают ее и с лицевой стороны.
4. Решетка. Самый надежный и долговечный вариант. Используя сетку или кусок декоративной решетки радиатор, элементы пластикового кузова скрепляются между собой.

https://youtube.com/watch?v=_QcbtuA1_VU

Кузовной ремонт — процесс достаточно сложный и местами трудоемкий. Опираясь на видео уроки и инструкции, можно выполнить ряд задач. Но при сложных повреждениях лучше обратиться к профессионалам.

https://youtube.com/watch?v=BkfiP8Z5swY

 Загрузка …

Что можно сделать из ВАЗ-2108: 5 машин, о которых вы не знали

Самые необычные автомобили на базе «Восьмерки»

АвтоВАЗ начал разрабатывать переднеприводный автомобиль с 1971 года. В 1977 году проект конкретизировался и началась разработка автомобиля ВАЗ—2108, уже через год у завода имелся концепт будущего автомобиля. К концу 1978 года был собран первый прототип, а в 1984 году с конвейера сошли готовые автомобили. Модель собиралась вплоть до 2003 года и за время своего существования получила массу весьма необычных модификаций.

ВАЗ-2108 ЭВА

Спортивный автомобиль на базе «Восьмерки», построенный в 1980-е годы в Эстонии. Разработан советским автогонщиком и директором Экспериментального вильнюсского автозавода (ЭВА) Стасисом Брундзой. Автомобиль предназначен для ралли, подготовлен по группе В. По сути, от изначальной конструкции в нем осталось очень немного – оптика, лобовое стекло и двери, остальной кузов сделан из стеклопластика. Двигатель установлен от ВАЗ-2106, при помощи ряда доработок и турбонаддува на этом автомобиле он выдавал около 300 лошадиных сил. Расположен мотор сзади, привод также идет на заднюю ось. На базе этого автомобиля был создан и полноприводный проект, S-PROTO, но группа В была закрыта и заниматься такой машиной стало незачем.

ВАЗ-2108 «Тарзан»

Внедорожник с внешностью «Восьмерки» собрали в 1997 году на предприятии «Лада-Консул». По сути, автомобиль представлял из себя «Ниву», на которую «натянули» кузов от 2108. На раму устанавливались двигатель, трансмиссия, рулевое управление от «Нивы», далее на монтировался через резиновые подушки кузов. Стыки рамы и кузова закрыты пластиковыми накладками. Салон сохранили от «Восьмерки», видоизменять приходилось только облицовку центрального тоннеля, дабы вмонтировать туда рычаги управления раздаточной коробкой. Автомобили изготавливались мелкосерийно, под заказ. Всего выпущено около 2 500 экземпляров.

ВАЗ-2108 «Тарга» Опытный

Первый советский автомобиль с кузовом «тарга» появился в 1988 году, став плодом творчества АвтоВАЗовских дизайнеров из Центра стиля. Автомобиль получил заднюю часть, схожую с будущей 21099 и открытую крышу со съемной панелью. Появились усилители дверей и двухсоставные стекла. Но пойти в производство 2108 «Тарга» было не суждено. Выпустили всего один готовый образец и один кузов, ни то, ни другое не сохранилось.

ВАЗ-2108 ИКС Опытный

Это спецмодификация «Восьмерки», выпущенная в 1986 году по заказу «Аэрофлота». Машина предназначена для измерения коэффициента сцепления взлетно-посадочной полосы. Полученные данные позволяли спрогнозировать, какая дистанция потребуется самолету для торможения.

Lada Natasha

Кабриолет на базе «Восьмерки» был выпущен в 1990 году бельгийской компанией «Скалдия-Волга», которая импортировала машины Lada. К разработке экстерьера привлекли тольяттинского дизайнера Владимира Ярцева, а открытые кузова делались на заводах в Бельгии и Германии, в рамках мелкосерийного производства. Никаких отличий от обычной «Восьмерки», кроме открытого кузова и бамперов с молдингами «Наташа» не получила. Вес автомобиля за счет усилений кузова и складного механизма увеличен на 70 килограммов. Произведено около 450 таких машин.

Описание и назначение автодетали

Кузов на ВАЗ 2109 – это важная конструктивная деталь транспортного средства, элемент несущей части. Это своего рода оболочка автомобиля. Именно по ней судят о внешнем виде, стиле машины. Данная запчасть предназначена для размещения пассажиров авто, их защиты. Достаточно габаритная. Представлена тремя частями: моторной, багажной и пассажирской.

На ВАЗ 2109 установлен двухобъемный кузов типа хэтчбек. Покупка данной запчасти может потребоваться в таких случаях:

• Старая конструкция износилась, покрылась ржавчиной.
• Машина попала в аварию и кузовная часть сильно повредилась.
• Хочется модернизировать машину.

Лада 2109 16v turbo *Evil-motors* › Бортжурнал › Попытки в подвеске номер три. Подрамник автопродукт с жесткими рычагами.

Хотел давно еще поделится с Вами, но как то закрутился, завертелся. Кстати, как вам мой автомобиль на черных дисках, у?

К тому же, почти сразу после установки ушатали мой ТТ и как вы понимаете, настрой писать — пропал. Да и как тут писать, когда твоя малышка стоит вот так?

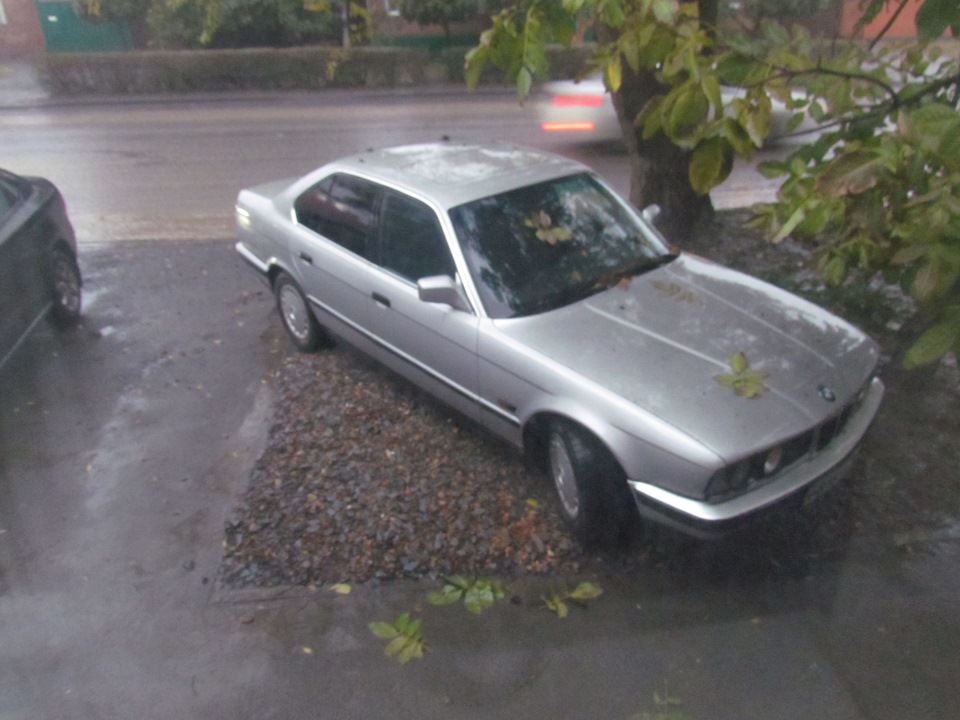

А грусть — печаль разбавляет еще большая печаль, моя любимая бнв до тех пор стояла без КПП в полисаднике =(((

Но ладно, давай те о главном! Быстро продав свои тормоза в круг, а так же треугольники и распорки, заказал подрамник автопродукт с жесткими рычагами.Почему его, ведь ценник у него конский?!Конечно, к выбору я подошел серьезно.

Самоделками заниматься у меня времени не было, да и далеко это не просто, как кажется. Всякие рыночные подрамники — кресты я даже не рассматривал, в виду своей неработоспособности. Единственное, что удовлетворяло мои потребности — автопродукт, но цена…

Что в нем подкупило?1) Увеличивает жесткость кузова, естественно с креплениями подвески. В отличии от его собратьев крестов.2) Выкинуть такой «надежный» элемент подвески, как рычаги формаш или хз какой подвал.3) Кинематика передних рычагов.Что же за кинематика такая, за которую столько денег отдавать?

Не буду цитировать то, что должен знать каждый уважающий себя тюнер русского произведения искусства — Ваз, а лишь сошлюсь на подробную статью: Что? Зачем? Почему? Как работает? Пожалуйста!www.drive2.ru/l/4417370/

Разобравшись с теорией, переходим к практике. Покупаем.

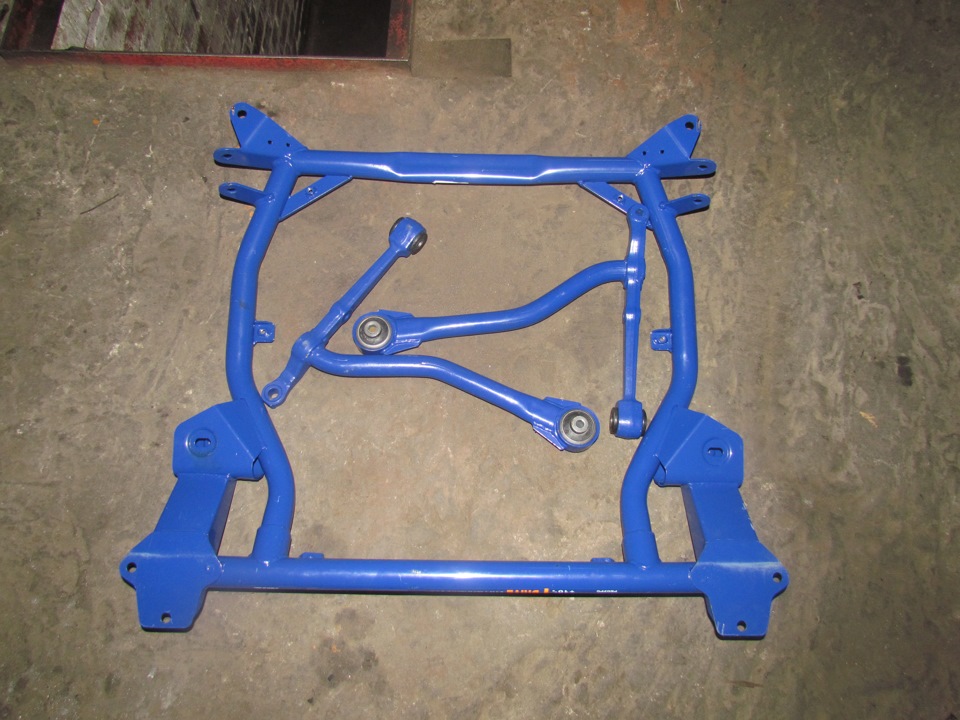

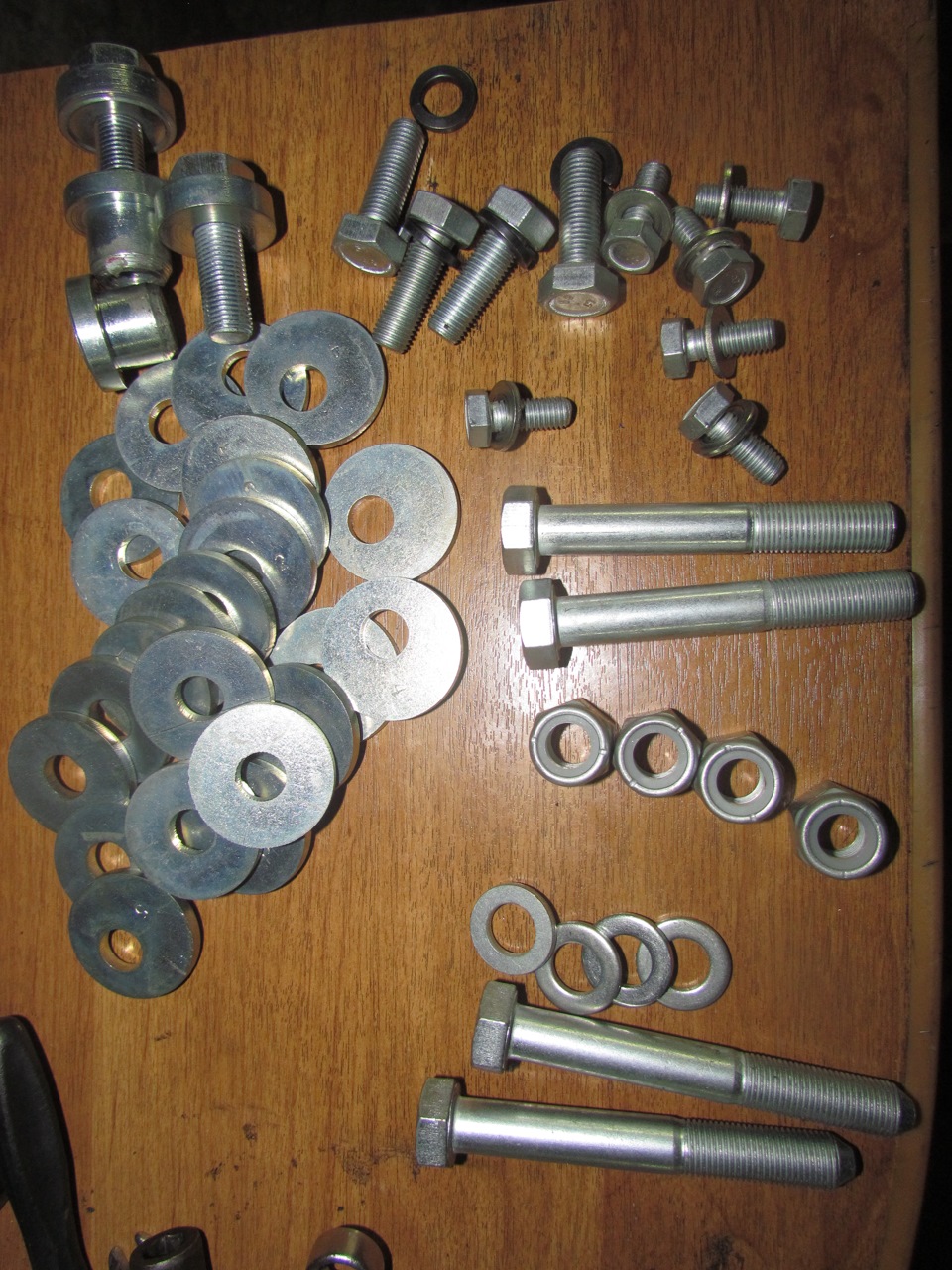

В комплекте весь крепеж, шайбы для кастора. Так же в комплекте поставляется своя защита двигателя с нержавейки!

Ко всему прочему я купил новые ступицы, подшипники, шаровые. Загнал и раскурочил своего любимца.

Начал подгонять подрамник. Естественно, машин у меня старый и битый… Конечно подрамник не встал)))

Значит часа три я прыгал с подрамником вокруг машины, сверлил, мерил, сверлил… Бросил, надоела:D

Через пару дней я снова собрался с мыслями, часть 2. Снова прыгал с подрамником туда — сюда, пилил, мерил, сверлил и на второй день у меня не вышло))Куча мата, весь мокрый и злой бросил подрамник об машину и ушел домой:DА все потому, что машинку мою не дотянули после дтп и буквально полтора сантиметра с одной стороны не давали ну ни как поставить сие чудо. Воообщем никак!

После того, как сверлить уже было некуда, т.к подрамник я тогда вовсе не прикручу, пришла мысля немного переварить. Конечно, отдал кучу денег, сил, нервов — естественно обратной дороги уже не было)))

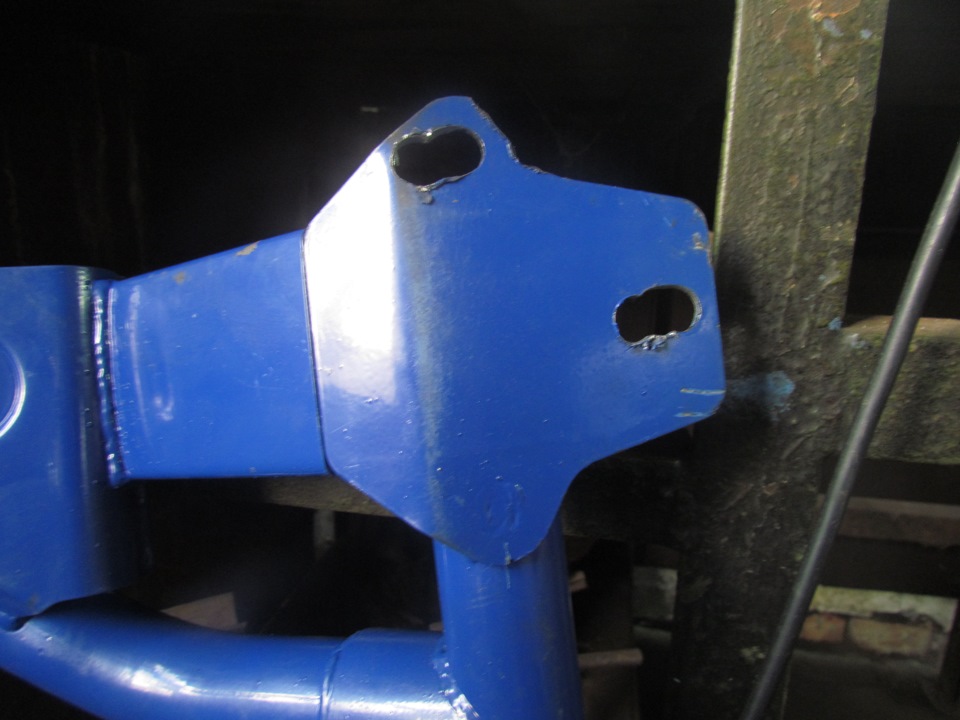

«Удлинили» крепежную площадку, хорошенечко усилили ( авария подтвердила, очень хорошо усилили:D ). Просверлил новую дырку и подрамник таки встал на свое место.

Потом не интересная замена шаровых, рычагов и прочее прочее.

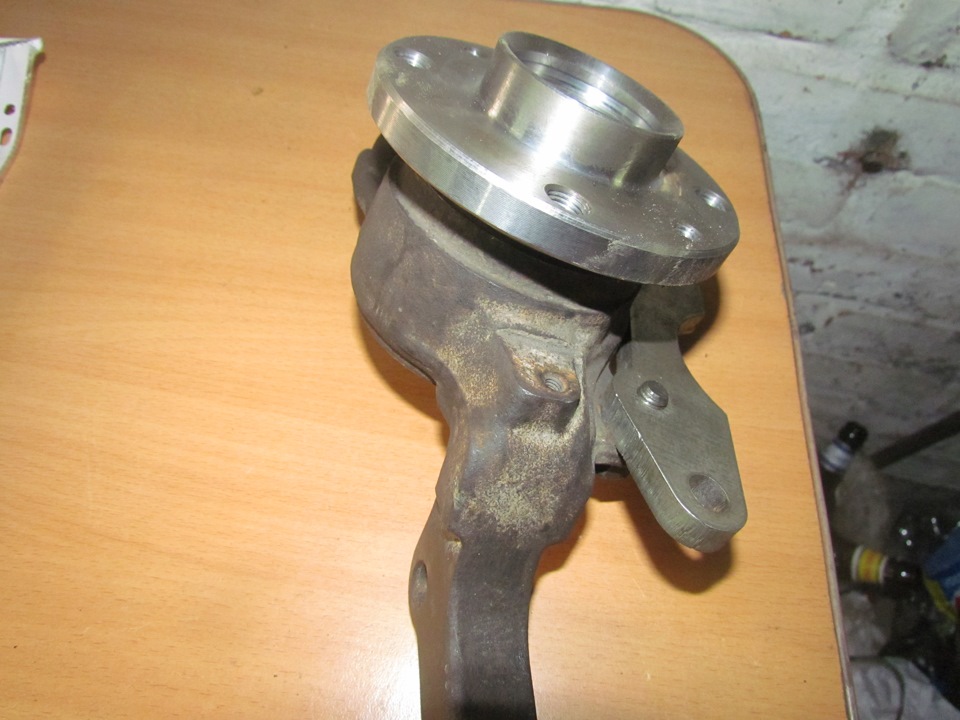

В закусочку к новому подвесону, а так же новым тормозам — ступицы с подшипниками поменять, старые стали совсем((

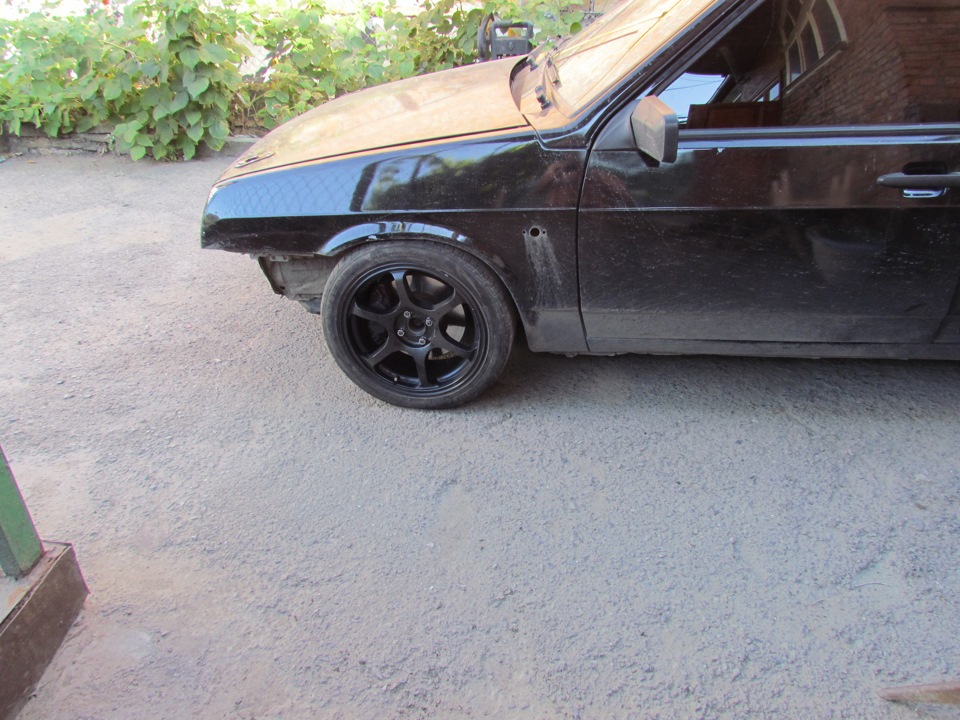

Думаю как авто выглядит с подрамником, а так же какие углы я сделал спереди вам не интересно, а вот своими ощущениями поделиться стоит:

Авто стало на порядок собранней. Очень заметно по нашим убогим дорогам, подвеска стала работать не только лучше, но и тише. Появилось явное чувство, что если авто наезжает на яму правым колесом — то подвеска срабатывает справа, а не всеми колесами вместе с кузовом, в гармонии со скрипящем багажником. Заметно сократились клевки на старте и при торможении, но не исчезли!Машину почти перестало швырять на бусте, но тут нужно отметить, что не стало колесных проставок, которые вносили свою лепту.Что касаемо поворотов. Крены уменьшились, но не исчезли. Да и не могу я оценить в полной мере, по скольку машина у меня высокая(особенно зад), да и стабилизатор стоит 2110. Но оно мне не интересно — машина строится исключительно ездить прямо!Руль стал очень плотным, крутить его стало заметно тяжелее. Но и отклик стал великолепным, никаких лишний самостоятельных подруливаний — руль стал таким, каким он должен быть!Клиренс уменьшился прилично, цепляюсь постоянно)))

В общем, динамика авто стала уверенней, предсказуемой — а самое главное, сделан еще один шаг к цели. Всем быстрым тазам рекомендую! На около сток — думаю не к чему)

Крч, всем быстрых и управляемых тазов! До встречи)

Контрольные размеры кузова Ваз 2109

Кузов имеет довольно небольшую длину – 4006 мм, что является очевидным достоинством автомобиля, так как компактность в городских условиях играет важное значения. Если сравнить предыдущие модели производителя, то длина кузова Ваз 21099 была уменьшена на 120 мм, при этом внутри стало на 60 мм больше пространства благодаря рациональным и верным конструкторским решениям

Первые серийные автомобили ВАЗ 2109 имели ширину кузова 1650 мм, однако, уже спустя несколько месяцев разработчикам удалось уменьшить её на 30 мм до 1620 мм, это ещё больше увеличило компактность кузова.

Высота кузова составляет примерно 1402, что на 30 мм сравнительно меньше кузова моделей-предшественников. Но, компенсировать свободное пространство конструкторы смогли за счёт создания стёкол автомобиля в выпуклой форме. С одной стороны – это позволило увеличить объём свободного пространства, с другой – презентабельность транспортного средства.

Особого внимания заслуживает багажный отсек Ваз 2109, который в своё время произвёл на рынке легковых автомобилей настоящий фурор. Даже сегодня эта чуть ли не революционная конструктивная особенность не утратила практической актуальности.

Стандартная вместительность багажника «девятки» составляет 330 литров, но при необходимости её можно расширить до 640 литров, благодаря сложению задних сидений. Всё это можно выполнить за пару минут и для этого, не требуется прилагать много усилий.

Колея передних колёс составляет – 1400 мм, а задних – 1370 мм. Компактные размеры кузова Ваз 2109 позволяют эффективно осуществлять транспортировку малогабаритных грузов по городу, даже в час пик, когда много пробок.

Практические аспекты кузова Ваз 2109

Кузов Ваз 2109 был спроектирован по типу хэтчбек, революционной инновацией стал багажный отсек, который позволил увеличить вместительность практически в два раза. При этом расход топлива у «девятки» сравнительно ниже, чем у любого внедорожника. С одной стороны Ваз 2109 при необходимости может иметь вместительность как у внедорожника, с другой – малый расход топлива. Всё это увеличивает практическую рентабельность использования этого транспортного средства.

Конечно, многие владельцы Ваз 2109 регулярно освещают проблему надёжности креплений кузова: периодический скрип, определённые крепления быстро расшатываются и т.п

Однако, важно не забывать, что стоимость ремонта кузова или замены отдельного функционального крепления имеет чрезвычайно малую рыночную стоимость. Если у современных хэтчбеков кузов разбит на крупные конструкторские элементы, то и стоимость замены или ремонта их на несколько порядков выше

Невзирая на все недостатки кузова Ваз 2109, можно с уверенностью заявить, что его практическая надёжность находится на должном качественном уровне, несмотря на определённые «косметические» дефекты, проявляющиеся при эксплуатации. Если, слышен где-то скрип, то его можно быстро устранить путём недорогой замены отдельного функционального элемента или элементарной рихтовкой, которую осуществляет каждая станция технического обслуживания.

Посмотрите интересный видео обзор Ваз 2109 2008 года

В целом простота строения кузова Ваз 2109, малые габариты и цена непосредственным образом отразились на степени популярности данной автомобильной модели. Если учесть, сегодняшний календарный год и 1988 год, когда был выпущен первый серийный автомобиль, и тот факт, что Ваз 2109 успешно эксплуатируется многими автомобилистами по сей день, вопрос о качестве сразу отпадает.

Кузов Ваз 2109 – прост в строении, практичен и легко поддается ремонту при необходимости. Сделать это можно, опять же, своими руками по инструкции или доверить операцию специалистам. Качественные фото – материалы и видео обзор, приведенный в статье, помогут закрепить технические познания по кузову «девятки».

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

«Нива»-болотоход

Уральский автолюбитель выставил на продажу редкую «Ниву» — снегоболотоход на огромных колесах низкого давления. Описания и истории к машине нет, за исключением того, что внедорожник 2009 года выпуска с пробегом 7000 км.

Представленный экземпляр с большой вероятностью — детище тольяттинской компании ПСА «Бронто», которая серийно занималась производством специальных автомобилей на базе вазовской техники. Кузов от «Нивы» устанавливался на раму через эластичные резиновые подушки. Уникальная проходимость обеспечивалась конструкцией эластичных тонкостенных шин сверхнизкого давления.

Стоимость непотопляемой «Нивы» — 800 000 рублей.

Области применения

В силу того, что самодельные минитрактора во многом идентичны магазинным вариантам, таким как Уралец, Кубота, Булат 120, Уралец 160, Янмар по самым различным критериям, их сфера использования также будет довольно схожей.

Область применения

Любая подобная техника изготавливается исключительно для использования ее в сельскохозяйственной сфере, где основным требованием является эргономичность и надежность агрегатов.

Что же касается самодельных минитракторов, то, пожалуй, самым основным видом работ, которые они выполняют, является различная обработка почвы для дальнейшего ее использования. Данная область довольно обширна и включает в себя целый ряд специфических работ:

• культивирование почвы, а также удаление сорняков и прочей растительности с земли;
• формирование грядок;
• высадка картофеля при помощи специального навесного оборудования;
• выкапывание клубней картофеля и т.д.

Как мы видим, с помощью самодельных минитракторов можно выполнять фактически полный спектр земельных работ, главной целью которых является выращивание и сбор урожая.

Для села это первостепенная задача, ведь это единственный способ прокормить себя в этих условиях, отсюда и та незаменимость такой техники, которую многие отмечают. Однако, земельные работы – это не единственное, на что способны самодельные агрегаты.

Если немного потрудиться, продумав применение дополнительного навесного оборудования, то можно существенно расширить сферу применения подобной техники:

• кошение травы с целью заготовки сена;
• транспортировка различных грузов, а также уборка строительного и сельскохозяйственного мусора с участка;
• расчистка территории от снежных массивов и т.д.

Важно понимать, что дополнительное оборудование будет стоить определенных денег, но можно и его изготовить самостоятельно. Те же снегоуборщики и косилки для травы имеют вполне простую конструкцию, которую можно сделать из сподручных материалов и средств

В строительстве

Благо, в интернете присутствует достаточное количество схем и чертежей, облегчающих фермеру эту задачу.

Герметизация и антикор

Успешная замена кузова на другой автомобиль может таковой считаться, если произведена последующая герметизация. Под ней подразумевают антикоррозийную обработку сварных швов, стыковочных соединений. Скрытые полости (поперечные, продольные лонжероны) подвергаются особой обработке мовилем, различными мастиками, пушечным салом, автомобильным пластилином. Последний хорошо использовать для защиты мест стыка различных деталей, сварных швов, которые особо подвержены преждевременному старению.

https://youtube.com/watch?v=MDm3NhFYBtE

Подготовленный таким образом автомобиль можно смело совершенствовать и далее. Сегодня специализированные компании предоставляют целый спектр услуг, в чём можно убедиться, просмотрев рекламные видео ролики организаций, производящих тюнинг авто, таких как ваз 2109. В них стараются максимально емко отражать весь спектр оказываемых услуг, поэтому вы без труда сможете подобрать подходящий для вас сервис и получить квалифицированную консультацию.

Как производится изготовление?

Сначала нужно установить на ровной площадке поперечные трубы. Это основа всей конструкции, от неё будете отталкиваться при установке остальных элементов. К передней профильной трубе необходимо приварить кронштейны, они будут крепиться к маятникам поперечной тяги. Аналогично привариваются задние кронштейны.

Главное — выдерживать все расстояния до миллиметра, иначе конструкцию нельзя будет установить на автомобиль. Вы не сможете изменить кузов авто, поэтому нужно корректировать положение элементов на конструкции подрамника. Схему подрамника для автомобилей ВАЗ 2108, 2109 и 21099 (размеры передней части кузовов у этих машин полностью одинаковы) можно увидеть в статье.

Далее необходимо соединить переднюю и заднюю поперечины. Для этого используется профильная труба. Внимательно следите за тем, чтобы все углы и расстояния были соблюдены. Желательно сначала зафиксировать трубы при помощи струбцин, проверить их взаимное расположение, только после этого приступать к сварке. Сначала нужно сваркой зафиксировать положение всех труб относительно друг друга.

Желательно между двумя поперечинами приваривать трубы крест-накрест. Это позволит увеличить степень жесткости подрамника автомобиля. Старайтесь не только проверять все размеры, указанные на чертеже, но и примерять конструкцию непосредственно на автомобиле. При малейших неточностях производите корректировку расположения элементов друг относительно друга.
