В моторе заливает свечи. как вернуть его рабочее состояние

Высоковольтные провода ВАЗ 2115

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Подключение

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

— Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Как снять высоковольтные провода?

Выключаем зажигание Открываем капот Вытаскиваем провода с модуля зажигания и с двигателя.

Как подключить высоковольтные провода?

Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

Схема подключения высоковольтных проводов:

Нумерация цилиндров с лева на право. Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания

Второй цилиндр – левый верхний отсек

Третий цилиндр – правый верхний,

Четвёртый цилиндр – правый нижний отсек модуля зажигания.

Расположение

Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.

Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

Омметром измерьте сопротивление высоковольтных проводов.

Возможные причины возникновения нагара

Возможные неполадки, связанные с причинами белых свечей зажигания, следующие:

  • низкая эффективность функционирования мотора;
  • проблемы в продуктивности двигателя транспортного средства;
  • низкокачественная топливная жидкость.

В большинстве случаев нагар (на свечах зажигания) сообщает о неисправной работе двигателя или его частей. Неподходящее топливо можно определить по значению цвета налета на свечах, который образуется в ходе работы двигателя. Если в механизме нет неполадок или неисправностей, то цвет нагара будет светло-серым. В противном случае он будет иметь оттенки другого цвета. Это уже будет предупреждением, что в работе двигателя транспортного средства есть отклонения. Именно по оттенку налета топливной жидкости можно определить состояние исправности мотора. Поэтому значение цвета свечей зажигания играет довольно большую роль. Далее в статье будет рассмотрен вопрос о том, что означает цвет свечей зажигания.

Пояснение нагара на свечах зажигания и его цвет может рассказать вам о том, какая часть или функция двигателя нарушена. Поэтому следует внимательно проверять данные детали на наличие любой накипи. Налет на свечах зажигания может быть разных видов и цветов, о которых далее пойдет речь.

Цвета нагара

Если вы заметили красный налет, то это указывает на то, что не нужно использовать излишнее количество добавок и присадок для горючего или масляной жидкости. Использование химических добавок служит причиной красных свечей зажигания. Когда вы обнаружили подобный нагар, следует уменьшить регулярные объемы используемых добавок, так как следствием этого могут стать неполадки в работе мотора. Подобная ситуация происходит если в присадках одним из составляющих является свинец или же марганец. В этом случае стоит очистить загрязненную деталь от налета и в обязательном порядке заменить масло или топливную жидкость.

Коричневый нагар на свечах зажигания является одним из самых распространенных видов накипи. Определить, на что указывает этот налет очень сложно, так как он может указывать на неполадки в разных системах механизма. Его различают по оттенкам и структуре самой накипи, таким образом приводить диагностику составных частей двигателя немного проще. Нагар коричневого цвета разделяют на несколько видов, каждый из которых может указывать на определенную неисправность в работе мотора. Причины его возникновения можно выяснить благодаря структуре нагара, это поможет исправлению ненадлежащей работы двигателя.

Также этот налет может иметь бархатный темно-коричневый цвет, в данном случае это значит, что в камеру сжигания проникает топливная смесь, которая насыщена бензином. Поскольку по цвету нагара свечей зажигания можно определить его состояние, то причинами этого может послужить неисправность самой детали, ее неправильная работа и засоренность воздушного фильтра. Нагар данного типа оседает в основном на электроде.

Помимо этого,на свечах зажигания появляется нагар рыжего цвета, это означает, что масляная жидкость попадает в камеру сгорания. Главными основаниями для становления свечей зажигания рыжими служит непригодность колпачков для поршня, старение колец в поршневой системе. Как можно заметить, в большинстве случаев подобное происходит из-за того, что некоторые детали требуют замены, потому как уже износили себя и больше непригодны для использования. В таком случае необходимо своевременно заменить изношенные запчасти целиндро-поршневой системы.

Красный налет

Белый нагар на свечах зажигания

Как и черный нагар, белый имеет различные проявления. Он может обладать глянцевой поверхностью, из-за наличия в нагаре крупинок металла, или оседать на электроде в виде крупных белых отложений.

Глянцевый белый нагар

Глянцевый белый нагар опасен для двигателя автомобиля, и он указывает, что свеча не получает должного охлаждения. Помимо свечи могут также перегреваться поршни, что приведет к трещинам в клапане и обернется для водителя дорогостоящей заменой. Чаще всего причины для перегрева свечи зажигания и появления белого нагара кроются в недостаточном количестве жидкости в системе охлаждения. Также белый нагар с «глянцевым» отблеском может появляться по следующим причинам:

  • В камеру сгорания поступает обедненная топливная смесь;
  • Впускной трубопровод подсасывает лишний воздух;
  • Происходит пропуск искры или свеча выдает искру слишком рано из-за неверно настроенного зажигания;
  • Неверно выбрана свеча зажигания для данного типа двигателя.

Если на свече зажигания появляется глянцевый белый нагар со следами металлических вкраплений, следует как можно быстрее показать автомобиль диагностам или самостоятельно разобраться в проблеме. Эксплуатировать машину при подобном нагаре не рекомендуется.

Слабовыраженный белый нагар

Если на свече зажигания образовался белый нагар, ровно оседающий на поверхности электрода, проблема кроется в топливе, залитом в автомобиль. В такой ситуации рекомендуется проверить качество бензина и полностью его заменить, а после заправиться топливом от другого производителя.

(10 голос., средний: 4,30 из 5)

Потеря мощности

При резком нажатии на педаль газа она проваливается. Вместо ускорения автомобиль начинает дергаться. Мотор не может набрать необходимые обороты, машина глохнет. Опасная ситуация, особенно в момент обгона. Частой причиной неисправности является нагар на свечах. У хорошего мотора свечи чистые, они должны иметь коричневый или серый цвет.Признаки и причины появления нагара:

  • черный сажевый нагар – некачественное топливо, избыток кислорода в воздушно-топливной смеси, кислородный датчик и датчик температуры неисправны, загрязнен воздушный фильтр, неисправность системы впрыска;
  • красный цвет – некачественное топливо, которое содержит присадки для увеличения октанового числа;
  • светло-серые масляные отложения – был произведен перелив масла выше нормы;
  • желтый лаковый налет – частое использование различных присадок в топливе или масле двигателя.

Есть еще ряд факторов, которые могут спровоцировать провал при нажатии на акселератор:

  • засор форсунки;
  • засор дроссельной заслонки;
  • неправильно отрегулированное зажигание;
  • ошибки в электронном блоке управления;
  • засор воздушного фильтра;
  • плохая работа бензонасоса.

Очистка и контроль состояния

После демонтажа, обязательна последующая очистка свеч зажигания. Эта процедура необходима для улучшения искрообразования, предотвращает перегрев и возможность замыкания на массу. Существует 2 способа очистки свечей. Далее будет дано подробное описание каждого способа.

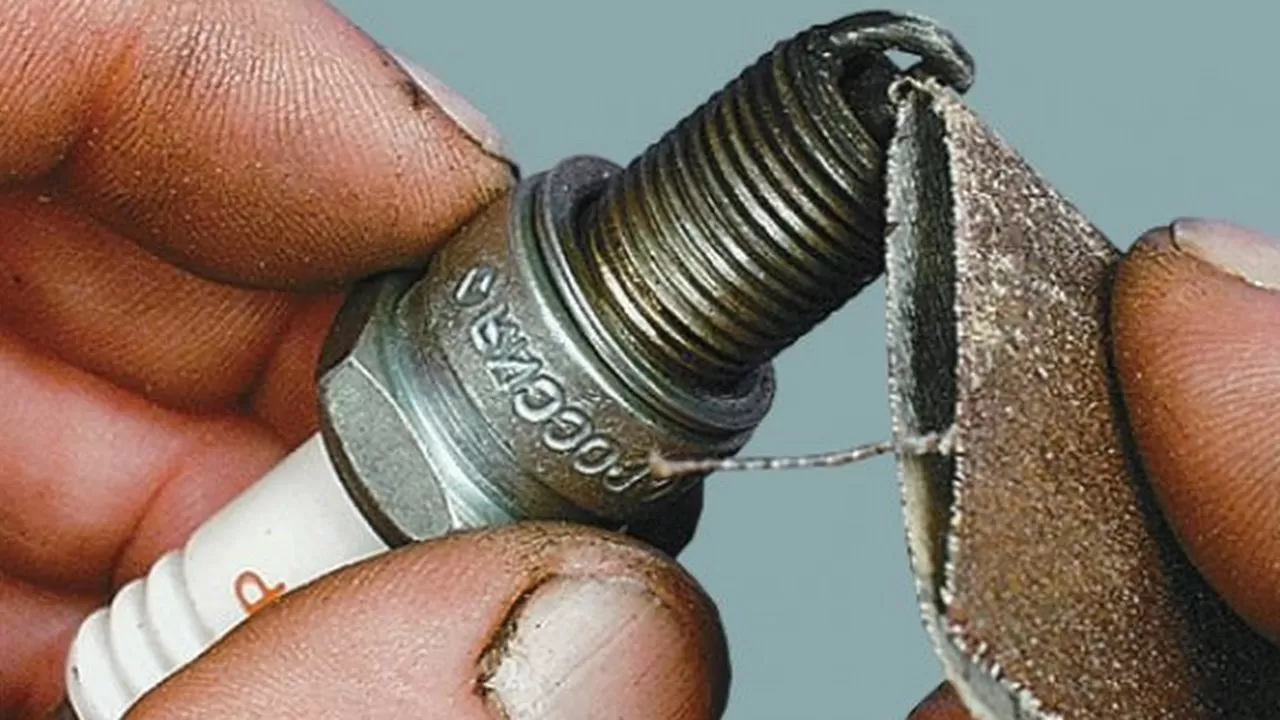

Механический способ

Очистка механическим способом подходит только для свечей классического, простого типа, без напыления поверхности электрода. Для процедуры понадобится:

  • Щетка с металлической щетиной.
  • Наждачная бумага марки не ниже Р240.

Далее требуется выкрутить свечу и тщательно очистить щеткой место вокруг электрода, сам электрод, крепежную резьбу, боковой электрод. Между металлическим корпусом свечи и тепловым конусом изолятора есть пустое пространство

Очень важно чтобы оно всегда оставалось пустым. Именно это пространство отвечает за отвод части тепла, стабилизируя общую температуру свечи

Далее, необходимо провести очистку поверхности центрального электрода. Эта процедура выполняется при помощи наждачной бумаги. Следует провести несколько раз по головке электрода, без излишнего нажима. Таким же образом проводится очистка внутренней поверхности бокового электрода.

Механический способ очистки не подходит для свеч с иридиевым или платиновым напылением. Абразивная бумага может повредить слой напыления. Для таких моделей существует химический способ очистки.

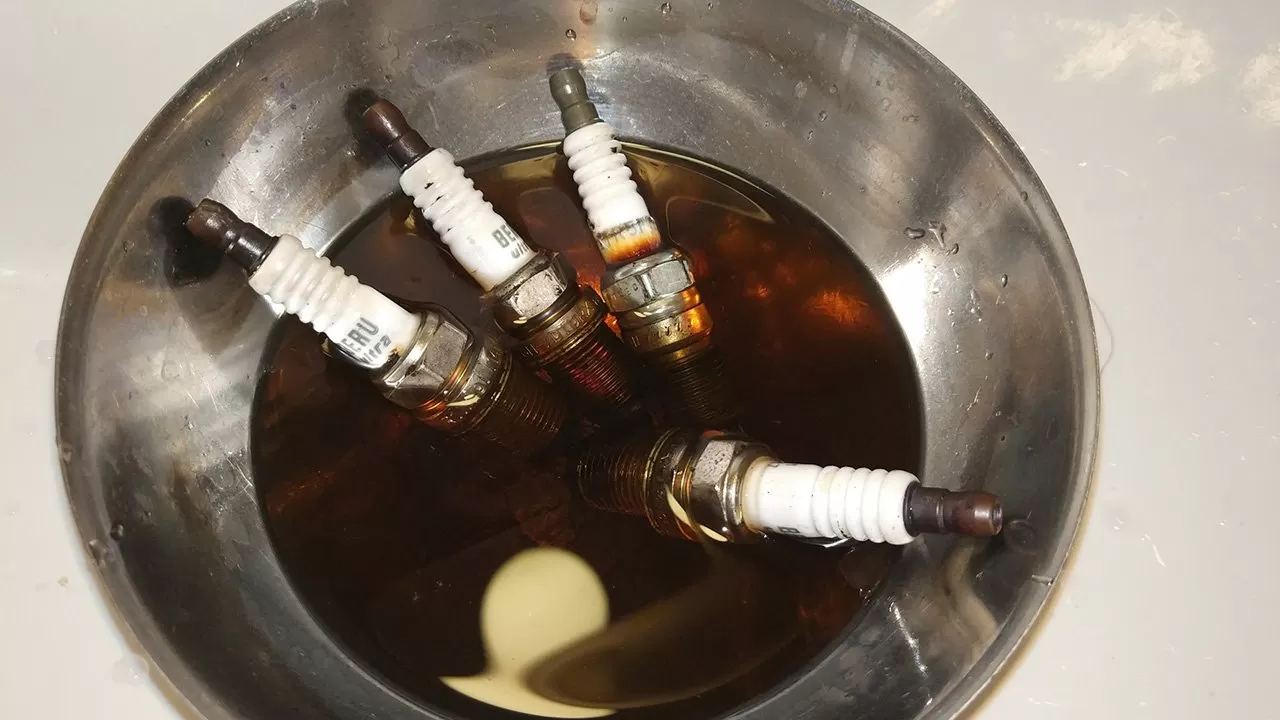

Химический способ

Очистка химическим способом предполагает использование чистящих средств или иных химических веществ. Наиболее простым, эффективным и безопасным является ацетат аммония или уксуснокислый раствор

Важно, чтобы он был 20 процентным. Процедура проводится следующим образом:

Выкрутить все свечи.
Тщательно промыть их растворителем.
В металлическую емкость налить раствор уксусного аммония.
Емкость установить на источник огня

Очень важно чтобы процедура проводилась в проветриваемом помещении или на улице.
Все демонтированные свечи поместить в емкость.. Весь процесс необходимо держать под контролем

Свечи должны находится в растворе не менее 20 минут, при температуре 70-80 градусов

Весь процесс необходимо держать под контролем. Свечи должны находится в растворе не менее 20 минут, при температуре 70-80 градусов.

Нельзя доводить раствор до кипения. Испарения уксуса очень вредны для дыхательных путей человека и животный.

После 20 минут, необходимо вынуть свечи, дать им остыть и высохнуть. В конце процедуры стоит дополнительно промыть элементы растворителем.

Любая диагностика состояния свечей должна обязательно заканчиваться регулировкой зазора между электродами. Для двигателей с карбюраторным впрыском, допустимый зазор варьируется в пределах 0,7 – 0,8мм. Для инжекторных силовых агрегатов, зазор должен быть в пределах 1 – 1,1мм.

Также стоит обратить внимание на состояние промытых и очищенных свечей. Любые трещины, сколы и оплавления на корпусе можно считать неустранимой неисправностью

Детали с такими повреждениями требуют обязательной замены. Оплавление или сколы на электродах также считаются причиной для замены.

Белый нагар

Как и в случае с черным налетом на свечах, здесь тоже есть два разных типа. Первый имеет глянцевую поверхность из-за присутствия в составе частиц металла. Оседает она на электродах в виде крупных белых отложений. Второй вид слабо выражен и равномерно распределяется по всей поверхности.

Глянцевый белый нагар

Глянцевые белые отложения на свече указывают на недостаточное охлаждение двигателя, что очень опасно для автомобиля. Это чревато перегревом поршневой группы, в результате которого может образоваться трещина в клапане и потребуется дорогостоящий ремонт. Наиболее частой причиной возникновения такого нагара бывает недостаточное количество охлаждающей жидкости в системе.

Помимо этого, белый нагар появляется в следующих случаях:

  • в камеру сгорания подается обедненная топливовоздушная смесь;
  • впускной провод подсасывает воздух;
  • раннее зажигание или происходят пропуски;
  • неправильно подобранная свеча по калильному числу.

Слабовыраженный белый нагар

Появление на свече равномерного белого нагара по всей поверхности электродов, может быть вызвано особенностью используемого топлива. Возможно в нем присутствуют нежелательные присадки или другие химикаты. В этом случае следует проверить качество бензина и при необходимости заменить его полностью.

Причины неисправностей свечей зажигания

В настоящее время на долговечность свечей влияют многие факторы. К сожалению не все они устранимы для сохранения срока службы свечей

Но основные причины и значительные важно знать. Далее приведены признаки и причины их появления

• Свеча покрыта сажевыми отложениями (нагар).

В случае, когда свеча покрыта сажевыми отложениями, существует несколько этому причин. Первое это качество топлива. Второе это переизбыток кислорода в воздушно-топливной смеси. Третье это загрязнение воздушного фильтра. Четвертое это неисправность системы впрыска. Пятое и шестое это выход из строя кислородного датчика и датчика температуры.

• Масляные отложения на свече.

В данном случае причиной образования масляных отложениях является перелив масла выше нормы, а также износ поршневой группы (колец, поршней). В случаях когда автомобиль оснащен турбированным двигателем, то причиной появления масляных отложений на свечах является неисправности в турбокомпрессоре.

• Желтый налет на свечах.

Желтый налет или как говорят лаковые отложения на свече зажигания, говорит о том, что владелец автомобиля часто использовал различные присадки в топливо или масло двигателя. Поэтому перед применением данных присадок необходимо проанализировать целесообразность их использования.

• Красный налет на свече зажигания.

Как было указано выше наличие присадок в топливе может также давать красноватый оттенок. В данном случае это не является серьезной проблемой. Но стоит также задуматься о целесообразности применения данных присадок в бензин или масло

Важно упомянуть, что причиной образования красноватого налета также является и некачественное топливо, содержащее присадки для увеличения октанового числа

• Быстрый износ бокового и центрального электрода.

В данном случае также можно отметить целый ряд факторов повлиявших на быстрый износ обоих электродов. Первое это не отрегулированного зажигания. Второе износ клапанов. Третье – низкое качество топлива. Четвертое – нарушение усилия затяжки свечи. Пятое это использование масла с агрессивными присадками. И шестое это возможная детонация и перегрев

Важно отметить, что при наличии одной или нескольких причин одновременно электроды могут не только быстро износиться, но и вовсе расплавиться

• Износ разъема свечи зажигания.

В данном случае стоит отметить, что при перегреве свечи это также приводит и к ее повреждению в месте соединения с проводами высокого напряжения

Помимо всего вышеописанного важно знать, что на ресурс свечей зажигания и влияет такая важная причина, как ее качество и используемые для ее изготовления материалы

Как почистить свечу зажигания самостоятельно

В настоящее время существует несколько способов очистки свечей от различного рода отложений и налетов. Существуют способы, как с использованием средств купленных в магазине, так и средствами, существующими в каждом доме.

• Чистка свечи с помощью аэрозолей, очистителей или ацетона.

Суть и разница между «горячими» и «холодными» свечами зажиганияАэрозоли бывают разные и можно просто использовать очиститель карбюраторов от нагара. Суть и порядок очистки свечи от нагара с использованием любого аэрозоля будет одинакова. В первую очередь необходимо заполнить юбку свечи выбранной аэрозолью. Далее необходимо подождать минут 10. После этого с помощью тонкой жесткой проволоки очистить от нагара внутреннюю поверхность юбки свечи и керамику центрального электрода. Затем необходимо удалить нагар и заново промыть свечу используемым магазинным очистителем, ацетоном или уксусом. Стоит отметить, что также необходимо почистить свечу и снаружи, используя при этом металлическую щетку.

• С помощью приспособления с песком.

Этот интересный способ и достаточно эффективный. Суть его заключается в использовании баночки и мелкозернистого песка выступающего в роли наждачной бумаги. Главным плюсом данного способа является то, что песком можно почистить труднодоступные места и всю очищаемую поверхность. Главное после этого продуть сжатым воздухом юбку свечи.

Видео по очистке свечей от нагара:

Как узнать, что свечи залило

Этот вопрос особенно актуален в зимнее время. Но ответ прост. Автомобиль просто не заведется

Важно знать, что при залитых свечах не стоит сразу приобретать новые, а достаточно просто почистить их в домашних условиях и установить обратно. Далее можно посмотреть видео как узнать, что свечи залиты? И что делать после этого?

Что должно насторожить

Чтобы своевременно поменять свечи, тем самым сведя к минимуму всевозможные неприятности, необходимо знать главные признаки плохих свечей. Автовладельцу следует насторожиться, если:

  • затруднен запуск двигателя — происходит срабатывание стартера, но мотор не запускается или запускается после нескольких включений стартера;
  • двигатель начинает «троить» — «подергивается» во время езды (особенно отчетливо это проявляется на холостых оборотах), снижается мощность/тяга;
  • увеличивается расход горючего;
  • увеличивается показатель СО в выхлопе;
  • ухудшилась динамика мотора (плохо набирает обороты, а значит, падает мощность).

Износ свечей зажигания (СЗ) владелец может определить при визуальном осмотре. Для этого необходимо извлечь и посмотреть, как выглядит СЗ. При нормальной работе силового агрегата нагар на СЗ имеет светлый серо – коричневый цвет. Если вы обнаружите одно из перечисленных далее отклонений от нормы, то свечи требуется заменить.

Признаки замены свечей зажигания и причины их появления:

  1. Корпус свечей имеет повреждения механического характера, электроды или уплотнительные шайбы имеют измененную форму. Наличие данных симптомов говорит о необходимости заменить СЗ. Причины могут быть следующими:
  2. несоответствие калильного показателя СЗ типу мотора;
  3. система охлаждения работает со сбоями;
  4. высокий угол опережения зажигания.
  5. Нагар черного цвета является признаком чрезмерно обогащенного топлива, которое, сгорая не полностью, образует копотные излишки, либо искра зажигания не обладает достаточной силой.
  6. СЗ приобрела блестящий стеклообразный вид. Данный симптом является признаком перегрева свечей, который возникает при применении обедненной топливной смеси или автомобиль эксплуатируется на газо-воздушной смеси.
  7. Образование маслянистых нагаров свидетельствует о наличии моторной жидкости внутри камеры сгорания из-за просачивания смазочных материалов сквозь масло-съемные колпачки клапанов ГБЦ, или изношена поршневая система.
  8. На СЗ присутствует окалина коричнево-желтого цвета, образующаяся из-за копоти на диэлектрике кончика свечи.
  9. Скол/обрыв изоляторов СЗ говорит о резком перегреве/охлаждении.
  10. Возникновение эрозии на свечных контактах обусловлено наличием свинцовых реакций окислительного характера. Причиной становится увеличенный свечной зазор.
  11. Расплавленный контакт СЗ — следствие перегревания.
  12. Окалина красноватого оттенка явный признак превышения в топливной смеси присадки, содержащей металлы.

Распространенная ошибка при осмотре СЗ

Исследование СЗ проводится после долгой работы силового агрегата. Заблуждением автомобилистов становится то, что в процессе холодного запуска силового агрегата при температуре ниже нуля и нестабильности в работе двигателя выкручиваются свечи. Увидев чёрный нагар на СЗ, делается поспешный вывод

Однако это может произойти при эксплуатации мотора в процессе холодного старта, в этот момент смесь обогащается по принуждению, а к нестабильности работы приводит, например, неудовлетворительное состояние электрики (обратите внимание на высоковольтные провода пр.)

Неисправность свечей зажигания практически всегда приводят к различного рода проблемам в работе двигателя автомобиля. Например, неустойчивый холостой ход (двигатель «троит», плавают обороты), провалы, рывки, подергивания, потеря мощности и приемистости, затруднительный запуск (как холодный так и горячий) зачастую являются следствием использования дефектных свечей.

В первую очередь проверяем наличие искры на электродах свечей. После чего необходимо вывернуть их из двигателя и внимательно осмотреть. Одновременно эта процедура будет являться диагностикой работы двигателя вашего автомобиля так как их внешний вид это показатель происходящего у него внутри.

Ниже приведен перечень основных, повсеместно встречающихся, неисправностей свечей зажигания.

Трещины на изоляторе

Визуально видимые трещины и сколы на изоляторе свечи зажигания являются поводом к немедленной её замене. Они могут появиться как на верхней части изолятора свечи, так и на тепловом конусе вокруг центрального электрода. Причины их появления — естественный износ в результате длительной эксплуатации, низкое качество материала изолятора, несоблюдение технологии его изготовления (например, при заметном продольном шве от соединения двух его половинок), детонация, в следствии неправильно выставленного угла опережения зажигания, некачественного топлива или несоответствие калильного числа требуемому для данного двигателя.

Почему появляется нагар на свечах зажигания

Чтобы ответить на этот вопрос, первым делом нужно определить, как именно они почернели. Так вы определите направление поиска причины. Свечи могут почернеть одновременно все либо 1-2 из блока. Чаще нагар появляется равномерно по всей поверхности электрода и резьбы, в отдельных случаях, только с одной стороны. Также условно разделяют нагар на «мокрый» и «сухой».

Для выявления причин, нужно сделать следующее:

  • Установить новые свечи. Нагар появится минимум через 200-300 км пробега. Ездить желательно по трассе с приблизительно одинаковой скоростью и нагрузкой на силовую установку. Это позволит свечам работать в одинаковом режиме, и даст более объективно оценить состояние отдельных частей двигателя.
  • Заливать качественное топливо только на проверенных АЗС. Объем и характер нагара напрямую зависит от используемого топлива. Если залить плохой бензин или газолин, установить истинную причину черного налета (если он есть) точно не получится.
  • Обязательно правильно выставить число холостых оборотов на карбюраторном двигателе.

Далее рассмотрим основные причины, которые могут привести к появлению нагара на свечах зажигания.  К ним относятся следующие:

  • Прогар клапана – появление почернений только с одной стороны свидетельствует о его повреждении. В этом случае нагар будет образовываться снизу на боковом электроде, а не на центральном.
  • Неверно подобранное калильное число свечи – это может привести к ее повреждению и выходу из строя, а также к равномерному образованию черного налета по всей поверхности. Если значение будет ниже, может поменяться форма конуса нагара. Калильное число большего значения приведет к почернению верхушки конуса, корпус останется чистым.
  • Позднее зажигание – образуется равномерный черный налет на всей свече.
  • Переобогащенная топливовоздушная смесь – на инжекторных и карбюраторных двигателях могут чернеть свечи при избыточной подаче бензина. В первом случае это может происходить из-за нарушений в работе датчика массового расхода воздуха, вследствие чего на ЭБУ приходит некорректная информация. Также возможной причиной может служить разгерметизация топливных форсунок. В этом случае горючее будет поступать в цилиндр даже при закрытых форсунках. В карбюраторных автомобилях причиной нагара служит неправильно отрегулированная подача топлива, разгерметизация игольчатого запорного клапана, создание избыточного давления бензонасосом, нарушение герметичности поплавка или задевание им стенок камеры.
  • Сильный износ или разгерметизация шарикового клапана экономайзера (относится к карбюраторным двигателям) – в этом случае большое количество топлива в цилиндры будет попадать не только на больших оборотах, но и при обычном режиме работы.
  • Забит воздушный фильтр – также выступает частой причиной появления черного нагара на свечах зажигания. Нужно проверить в первую очередь, не забывайте и о проводе заслонки.
  • Неполадки в системе зажигания – неправильно выставленный угол зажигания, нарушение целостности изоляции на высоковольтных проводах и крышки бегунка трамблера, неисправность катушки зажигания либо самих свечей. Все это ведет к перебоям в искрообразовании, вследствие чего топливо выгорает не полностью и оседает нагаром.
  • Неполадки в клапанном механизме двигателя – ненастроенные тепловые зазоры и прогар приводят к неполному выгоранию топливовоздушной смеси, и, как следствие, образованию черного налета на свечах.
  • Вышел из строя топливный регулятор (касается инжекторных автомобилей) – это приводит к образованию избыточного давления на рампе и переобогащению смеси топливом.
  • Низкая компрессия в цилиндре – в этом случае почернеет только электрод, а резьба останется чистой.

Позднее зажигание и работа двигателя на переобогащенной топливовоздушной смеси определяется по следующим признакам:

  • появляются пропуски зажигания (на инжекторных автомобилях высвечивается код ошибки Р0300);
  • затруднен запуск мотора;
  • двигатель работает нестабильно, особенно сильно проявляется на холостых оборотах;
  • повышенный уровень вибрации.

С причинами появления нагара на свечах зажигания разобрались. Далее рассмотрим в каких случаях следует проверить данный узел.

Замена модуля

Замена — это достаточно распространенное решение проблемы неисправного модуля зажигания. Выполняется процедура следующим образом:

  • Найдите модуль зажигания. Если что, от свечей к нему идут провода высокого напряжения. Не ошибетесь;
  • С аккумулятора снимите минусовую клемму;
  • Отключите колодку с проводками от модуля зажигания;
  • Отключите высоковольтники;
  • Демонтируйте модуль и извлеките его;
  • Поставьте на место старого устройства новую катушку, точнее модуль, и выполните сборку в обратной последовательности;
  • Убедительная просьба не перепутать расположение проводов высокого напряжения на модуле, иначе придется покупать новый компонент;
  • Не лишним будет в целях профилактики заменить и старые провода. Особенно, если на кончиках свечей и на самих проводках имеются желтые полосы. Это яркое свидетельство того, что элементы подлежат обязательной замене.

Демонстрация замены на примере ВАЗ 2112

Если вы не хотите полностью менять модуль, его можно попробовать вернуть к жизни путем ремонта. Задача не слишком сложная, потому выполнить ее самостоятельно более чем реально.

  1. Вооружитесь торцевыми ключами на 17, 13 и 10 миллиметров, отверткой, паяльником, флюсом на алюминий, лаком для ногтей, многожильными проводами и шестигранным ключом на 5.
  2. Наиболее слабое место модуля зажигания — контакты.
  3. Заведите автомобиль, подергайте контакты. Это позволит определить, действительно ли проблема кроется в плохих соединениях.
  4. Заглушите мотор, извлеките модуль. Как это делается, мы рассказали вам в предыдущем разделе.
  5. Откройте модуль, просто поддев корпус плоской отверткой.
  6. Внутри располагается плата с силиконовой пленкой. Зачистите ее.
  7. Уберите алюминий от контактов ВВ.
  8. Теперь наступает наиболее тяжелый этап — работа с паяльником. Задача состоит в том, чтобы припаять новые проводки к месту, где только что вы удалили стары.
  9. Очистите поверхности от налета, поставьте плату на плиту и прогрейте до 200 градусов примерно. Определить нужный уровень нагрева можно по небольшому запаху.
  10. Начинайте пайку. Концы проводков соединяют с модулем.
  11. Полученные новые контакты обработайте обычным бесцветным лаком для ногтей.
  12. Соберите модуль в обратной последовательности, включите зажигание.
  13. Если все работает хорошо, вооружайтесь герметиком и клейте все максимально прочно.
  14. Если вышел из строя транзистор или коммутатор, чинить их будет невозможно. Данные элементы подлежат только полноценной замене. Но не переживайте, поскольку их цена составляет примерно 200-300 рублей. То есть покупка новых элементов обойдется в общей сложности в 500 рублей максимум.

Как видите, решить проблему с катушкой зажигания на ВАЗ 2114 вовсе не сложно. Постарайтесь запомнить, что модуль и катушка — это синонимы. Но для «четырнадцатого» ВАЗа все же правильно использовать понятие модуль зажигания.

Но опять же, все зависит еще и от используемого двигателя. Если для 1,5-литрового старого мотора используют конкретно модуль, то на двигателях 1,5 и 1,6 литра новой генерации устанавливают катушки.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все про автомобили
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
