Что делать, если не работает замок зажигания

Установка и подключение нового замка

Теперь, когда старый замок зажигания снят, можно приступать к установке нового. Для того чтобы это сделать, нужно:

1. Взять новый замок, вставить в него ключ и повернуть в положение номер один. Это необходимо для того, чтобы защёлка, ответственная за блокировку рулевого вала, ушла внутрь и не мешала процессу установки.

Отрывные болты — что бы замок не украли

1. Установить замок на место и закрутить отрывные болты. Отрывать головки болтов сразу не нужно, чтобы в случае чего, не пришлось опять работать зубилом. Это можно будет сделать позже.

Не стоит сразу отрывать головки болтов

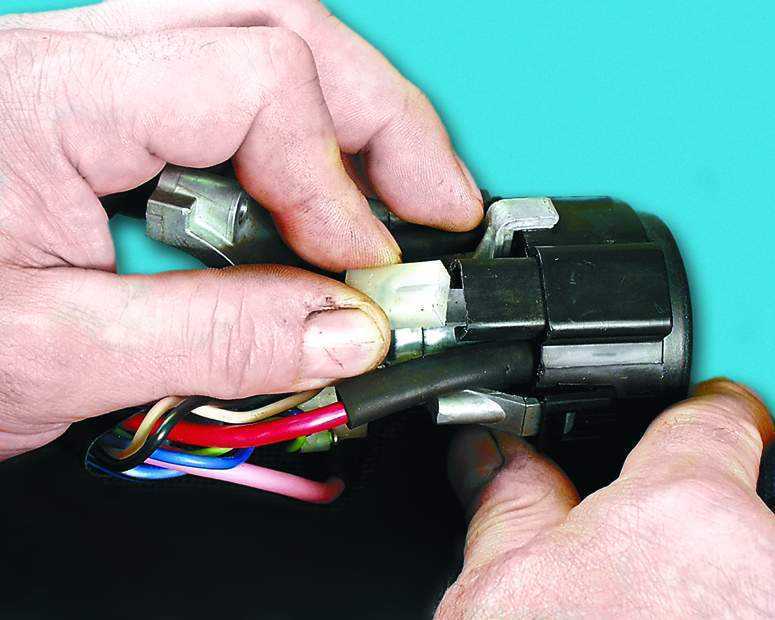

1. Подключить электрику нового замка к ответной части автомобиля, следует быть осторожным при работе с электричеством.

Клемма замка зажигания ваз 2114

Иные причины невозможности запуска двигателя

Разобраться, почему глохнет мотор, не составит труда. Помимо типовых проблем могут присутствовать неполадки следующего рода:

• порван ремень ГРМ;
• «стукнул» двигатель;
• заклинило вал.

Достаточно частая проблема, особенно на моторах 16-ти клапанных – обрыв ремня ГРМ. В таком случае на ВАЗ 2115 выгибает клапана. Подобные поломки не только приводят к невозможности запустить мотор. Но требуют полной переборки двигателя. Аналогично обстоят дела в случае, если мотор застучал. Если не удается завести автомобиль даже «на горячую» — стоит проверить канал подачи воздуха. Причем запуск не всегда возможен с первого раза.

Существует множество нюансов, связанных с настройкой зажигания и обеспечением нормальной работы мотора. Со всеми тонкостями, нюансами нужно будет внимательно разобраться. Многие проблемы, связанные с невозможностью запустить мотор ВАЗ 2115, связаны с типовыми неисправностями и ремонт занимает минимум времени.

Источник

Пошаговая замена замка зажигания ваз 2114

Операция предусматривает создание открытого доступа к месту монтажа «стартового» замка. В группу подготовительных объединены следующие мероприятия:

• демонтаж рулевого кожуха;
• изъятие подрулевых переключателей из посадочных мест.

Для удобства проведения операции можно демонтировать соединитель подрулевых переключателей и рулевое колесо.

Аккуратно снять рулевой кожух поможет следующая методика:

• отсоединить «массу» от аккумулятора;
• демонтировать с помощью крестообразной отвертки 3 винта, скрепляющих две части рулевого кожуха (доступ – со стороны нижнего корпуса, один винт – слева, два – справа);
• удалить саморез, крепящий корпус к соединителю подрулевых переключателей;
• выкрутить два самореза, фиксирующих нижний корпус относительно рулевой колонки;
• отвести вниз рычаг, фиксирующий рулевую колонку «по углу»;
• опустить «баранку» вниз;
• снять нижний кожух;
• отсоединить от «аварийки» колодку питания;
• снять верхний кожух.

Подрулевые переключатели при замене неисправного замка зажигания на ВАЗ 2114 демонтируются поочередно. Сначала вынимаются из посадочных мест одновременным нажатием на оба фиксатора, затем отсоединяются от питающей колодки.

Основы операции замещения

Открыв доступ к корпусу замка, легко заметить, что на четырех болтах, фиксирующих замок относительно рулевой колонки, отсутствуют головки. Данный факт – часть концепции штатной противоугонной системы, усложняющий запуск двигателя без ключа.

Снятие замка зажигания производится так:

• ослабить болты, используя зубило и молоток;
• отвернуть ослабленные болты пассатижами;
• демонтировать скобу с рулевой колонки;
• отсоединить колодку питания;
• снять замок зажигания.

Установка нового агрегата производится в следующей последовательности:

• установить ключ в новый замок и повернуть в первое положение (в таком положении защелка, блокирующая рулевой вал, спрячется);
• смонтировать замок на рулевой колонке;
• завернуть четыре болта крепления и слегка зажать.

После установки нового замка необходимо протестировать блокировку руля. Вынув ключ из замка, провернуть руль на небольшой угол:

• при отсутствии блокировки: отрегулировать положение агрегата – защелка замка должна входить в паз на рулевом валу;
• при исправном функционировании блокировки: завернуть 4 отрывных болта до тех пор, пока отрывные головки не отломаются.

К сведению. Некоторые владельцы предпочитают использовать обычные двадцатимиллиметровые болты с резьбой М6, облегчая таким образом последующий демонтаж агрегата. Однако это стоит производить, имея достаточно высокий уровень противоугонной защиты (например, сигнализацию, GPS-маяк и пр.).

Окончательно установив новый замок на рулевой вал, следует подключить колодку питания и проверить функционирование агрегата, активировав двигатель.

Коротко о технологии смены

Принципы замены замка зажигания на автомобиле ВАЗ 2114, актуальной при выходе из строя контактных элементов, потере ключей, умышленной поломке, таковы:

• открыть доступ к замку зажигания, сняв рулевой кожух, два подрулевых переключателя и, при необходимости, руль и соединитель подрулевых переключателей;
• ослабить 4 винта, притягивающих через скобу корпус активатора зажигания к рулевому валу;
• отсоединить питающую колодку;
• снять дефектный замок;
• вставить ключ в новый аппарат и повернуть в положение I;
• установить корпус нового агрегата на рулевом валу и зафиксировать его 4 болтами;
• проверив функционирование блокировки руля, завернуть 4 болта до момента отрыва их головок;
• дальнейшую сборку произвести в обратной последовательности.

Источники

• mashinapro.ru/1241-zamok-2114.html
• labavto.com/vaz/2114/zamena-zamka-zazhiganiya/
• drive2.ru/l/6759775/
• luxvaz.ru/vaz-2114/126-zamena-zamka-zazhiganiya.html

Что делать если нет искры ВАЗ 2114 инжектор?

Наверное, многие автолюбители сталкивались с проблемой, когда на проводах высокого напряжения нет искры, так вот если двигатель транспортного средства не запускается, но водитель слышит функционирование топливного насоса в баке, то нужно обратить внимание на систему зажигания. Одной из самых распространенных проблем с системой зажигания автомобиля считается то, что просто нет искры на проводках с высоким напряжением

Именно поэтому главной темой сегодняшней статьи будут такие вопросы:

Естественно помимо этих вопросов мы рассмотрим еще несколько и вот несколько из них:

Основная информация о системе зажигания автомобиля марки ВАЗ 2114

Машина марки ВАЗ 2114 строится на основе платформы ВАЗ 21093 и является ее улучшенной версией. Здесь появился новый руль, обновленная приборная панелька, регулируемая колонка руля, новый отопитель и стеклоподъемники. Изменения, связанные с отказом от карбюратора, в конструкции автомобиля марки ВАЗ 2114 на инжекторном двигателе, начали происходить намного позже по сравнению с зарубежными производителями, но эти изменения оказались достаточно полезными.

Инжектор является методом руководства системой двигателя автомобиля. К тому же, он является методом подачи топливной смеси.

На машинах с инжекторным двигателем подача топливной смеси происходит с помощью компьютера, по специальным форсункам

Скорее всего, каждый владелец автомобиля когда-либо сталкивался с проблемой, когда на проводах высокого напряжения нет искры, но водитель слышит, как функционирует топливный насос, то обратите внимание на систему зажигания вашего транспортного средства. Одной из самых распространенных проблем с системой зажигания автомобиля считается то, что просто нет искры на проводках с высоким напряжением

Во время эксплуатации машины могут возникать некоторые неисправности электрических элементов и это может отражаться на функционировании:

Основные поломки, с которыми сталкивается система зажигания автомобиля ВАЗ 2114:

Начать искать причину неисправностей системы зажигания нужно с образования искр на проводках высокого напряжения.

Процесс искрообразования

Если вы слышите, как работает топливный насос, но искр на высоковольтных проводках нет, то проверьте функционирование системы зажигания. Система проверяется по наличию искр на проводках высокого напряжения, а для этого используется специальное устройство под названием разрядник. Использование данного устройства считается более комфортным, потому как большинство двигателей типа инжектор используют статическое распределение зажигания с одновременной передачей высокого напряжения к двум свечам.

Для проведения такой проверки нужно подключить разрядник и провернуть двигатель с помощью стартера. Если искры появились только на каком-то из проводков, то причина заключается в пробое на массе проводки или же выводе катушки. Иногда причина может заключаться в обрывании проводка или обмотке, которая относится к модулю системы зажигания машины.

Обратите внимание на то, что поломка может возникать из-за того, что линия проводков высокого напряжения оборвана. В таком случае необходимо провести проверку проводков высокого напряжения на целостность, а сделать это можно при помощи снятия мерки уровня сопротивления самих проводков

Стандартная величина сопротивления на проводках должна составлять не больше 200 килоом. Также стоит обратить ваше внимание на то, сто не должно наблюдаться большое отличие между уровнями сопротивления проводков.

Стартер ВАЗ – специфика

Если ВАЗ-2114 не заводится, то многие ищут причину в свечах, но в случае, когда имеется такой характерный признак, как некрутящийся стартер, на них грешить не следует. Давайте рассмотрим последний узел внимательнее.

Устанавливавшийся на 2114-ю Ладу стартер – это, по сути, отдельный электрический двигатель, потребляющий постоянный ток. В прямом соприкосновении с ним работает ряд дополнительных элементов. Речь идет о:

Активация устройства производится замком зажигания. Электронный он или механический – значения не имеет. Принцип работы стартера довольно незамысловат. После поворота ключа возбуждается катушка зажигания, через нее напряжение поступает на рассматриваемый узел, там возникает электромагнитная индукция и начинает вертеться якорь, соединенный с вилкой. Та, в свою очередь, толкает бендикс по роторному валу, находящемуся непосредственно в электромоторе, пока он не захватывается зубчаткой маховика. В конечном счете осуществляется замыкание контактов реле, и ток направляется на машинный двигатель – тот заводится.

Обгонная муфта имеет свою довольно важную функцию. Ее цель – обеспечить защиту электромотора после того, как силовая установка ТС набирает достаточное число оборотов. Вследствие последнего возникает обратное по направлению усилие, способное повредить стартер. Дабы этого не произошло, муфта позволяет крутить бендикс свободно, пока втягивающее реле не будет деактивировано вручную водителем.

Диагностика и устранение поломок

Прежде чем выполнить ремонт системы зажигания, надо точно узнать, что именно нужно ремонтировать, именно для этого осуществляется проверка. Сначала проводится диагностика свечей, а также момента зажигания — правильно ли он установлен или нет. Также возможно, что причина кроется в поврежденной или вышедшей из строя крышке трамблера. В том случае, если она повреждена, то ее в любом случае надо менять, поскольку изоляция уже нарушена, а восстановить ее не удастся.

В моторном отсеке любые провода должны быть хорошо закреплены, если вы заметили, что один из участков цепи стерся, то его следует поменять. В том случае, если на проводах имеются следы тормозной или моторной жидкости, горючего и прочей жидкости, то их необходимо насухо вытереть и решить проблему попадания влаги. При наличии повреждений на любых проводах, в том числе высоковольтных, кабеля подлежат замене, в экстренном случае, чтобы добраться до ближайшего магазина, их нужно как минимум заизолировать. Что касается диагностики катушки, то она осуществляется при помощи тестера — омметра, при этом полученные в ходе диагностики значения нужно сравнить с теми, которые указаны в сервисной книжке.

Подробнее о диагностике свечей мы уже писали в этой статье. Если проблема заключается в выходе из строя замка, то прежде чем его поменять, устройство можно попытаться отремонтировать. Для этого придется полностью снять и разобрать механизм, выявить поврежденные элементы и заменить их.

Характерные неисправности системы зажигания на ВАЗ четырнадцатой модели

Перед тем, как выставить зажигание на ВАЗ, давайте разберемся в причинах, из-за которых происходят множественные пропуски зажигания:

1. Проблемы в работе свечей. Свечи не смогут нормально работать и передавать искру, если на их электродах имеется нагар, либо в них увеличился или уменьшился зазор. Как правило, на ВАЗ 2114 с двигателем инжектор свечи выходят из строя в результате того, что изначально были установлены низкокачественные детали.
2. Неисправности в электроцепи. Как правило, речь идет об износе проводки, ее перетирании, а также повреждениями механического плана. В некоторых случаях такую неисправность можно решить путем замены проводов.
3. Плохой контакт. Сам контакт в процессе эксплуатации автомобиля может окислиться, покрыться следами моторной жидкости либо перегореть. Если это возможно, то работоспособность контакта можно восстановить путем очистки либо замены. Последний вариант более предпочтительный, так как он практичный.
4. Некорректная работа или повреждение катушки. Если ваш автомобиль оборудован инжектором на 1.6 литра, то в нем используется катушка. Если этот элемент ломается или работает некорректно, то это может привести к образованию пропусков. Следует сразу же отметить, что катушки ремонтировать бессмысленно, поскольку вы не сможете быть уверены в их работоспособности. Поэтому, если эта деталь сломалась, то ее необходимо будет заменить.
5. Довольно часто в инжекторах проблемы в работе системы зажигания обуславливаются использование низкокачественного топлива. Разумеется, если стоимость горючего слишком низкая, это должно настораживать, поскольку обычно на таких автозаправочных станциях предлагают низкокачественное горючее. Из-за использования такого топлива качество горючей смеси также будет низким, кроме того, дешевый бензин засоряет фильтры и может забивать форсунки инжектора. Соответственно, со временем это может привести к образованию пропусков.

Наиболее оптимальным вариантом в данном случае будет полная ликвидация неисправности и последующее использование только качественного горючего. Пусть его стоимость будет более высокой, но зато вы сможете быть уверены в настоящем качестве бензина. Тем более, что сэкономленные от использования дешевого топлива деньги в любом случае пойдут на ремонт авто, но вполне возможно, что за это придется заплатить значительно больше.

Плохая компрессия в цилиндрах силового агрегата. Компрессию необходимо проверить в первую очередь, так как она может сообщить о многом. Подробнее о том, как произвести замер компрессии в автомобиле, вы можете узнать из этого материала.
Неправильная регулировка газораспределительного механизма также является одной из основных причин неисправности. В том случае, если настройка ГРМ не вызовет больших проблем и не займет много времени, эту задачу можно осуществить своими силами.
Попадание излишнего воздуха в топливную систему. Такая проблема обычно проявляется в результате имеющихся повреждений на впускном коллекторе. Кроме того, она может быть обусловлена износом колен на форсунках и многих других дефектах. В данном случае мы бы порекомендовали в первую очередь произвести диагностику герметичности системы, чтобы найти возможные места, через которые в нее может попадать воздух.
Еще одна причина — значительно снизился зазор между цилиндром и поршнем. В этом случае причин неисправности может быть очень много, однако, вам в любом случае придется их проверять. В первую очередь нужно учитывать, что в ходе эксплуатации двигателя у поршня могут износиться канавки для колец, специальные отверстия под палец и т.д. Кроме того, причина может крыться в регулярном перегреве двигателя, неверно отрегулированными трущимися и движущимися элементами. В некоторых случаях неисправность заключается в перекосе силового агрегата, использовании низкокачественной моторной жидкости, а также попадании антифриза в масло. Последняя проблема обычно является следствием того, что пробита прокладка головки блока цилиндров. В любом случае, все эти неисправности могут привести к появлению зазора, не соответствующего стандартам (автор видео — канал KV Avtoservis).

Что делать, если после замены модуля неисправность осталась?

Если после выполнения ремонта проблемы в работе МЗ остались, то есть вероятность, что причина неполадки заключалась не в модуле. Надо произвести диагностику остальных элементов системы зажигания.

Свечи и система зажигания

Особенности проверки свечей и других составляющих:

1. Перед демонтажем устройств надо отсоединить наконечники высоковольтных кабелей. Проверяется их состояние на предмет повреждений. Дефекты на наконечниках часто приводят к неисправностям в работе свечей. Если есть повреждения, провода меняются. Также нужно оценить состояние самих «высоковольтников». На них не допускается наличие дефектов и повреждений изоляции.
2. После отключения наконечников свечи демонтируются, для откручивания используется специальный свечной ключ.
3. После демонтажа оценивается состояние устройств. Цвет деталей должен быть коричневым, нагар и копоть на электродах не допускаются. При наличии нехарактерных следов выполняется очистка устройств, для этого используется металлическая щетка или мелкозернистая наждачная бумага. Для лучшего эффекта электроды свечей можно прогреть на кухонной плите.
4. Проверяется состояние зазора между деталью и электродным элементом. Если он слишком большой, это говорит о некорректной работе устройства. Потребуется замена свечей.

Что нужно знать о неполадках электронной СЗ

Если при включении зажигания на панели приборов включилась только часть индикаторов, это также может быть обусловлено сбоями в работе СЗ, хотя и менее вероятно. Если говорить о неисправностях в работе электронной СЗ, то как и в любом другом случае, неполадки в ее работе в первую очередь отражаются на функционировании силового агрегата.

Основные симптомы:

1. Не включается зажигание. Когда все плохо, система просто не запустится.
2. Двигатель запускается, но с большим трудом. Иногда водителю приходится по несколько минут с перерывами крутить стартер, чтобы запустить мотор. В конечном итоге, если свечи зажигания не будут залиты, двигатель все же удастся запустить.
3. Потеря мощности силового агрегата. При попытке разогнаться водитель может чувствовать провалы, машина не набирает скорость. Особенно явно такие признаки проявляются при движении в гору, в частности, при езде на пониженной передаче.
4. Неустойчивая работа двигателя на холостом ходу. Мотор может без причины заглохнуть (автор видео — Рамиль Абдуллин).

Что касается основных причин, то они могут быть следующими:

1. Обрыв либо пробой в цепи высоковольтников.
2. Поломка или сбои в функционировании управляющего устройства.
3. Износ или выход из строя свечей.
4. Неисправности функциональности катушки.
5. Неисправности либо некорректная работа входных контроллеров, отвечающих за функционирование и частоту вращения коленчатого вала. Такая проблема также может быть обусловлена нарушением контактов в электроцепи.
6. Сбои в работоспособности датчика Холла.

Если вы столкнулись с проблемами падения мощности двигателя, а также увеличенного расхода топлива, то вероятнее всего, это обусловлено неполадками в работе ЭБУ либо его контроллеров. Также это может быть обусловлено и проблемами в работоспособности самих свечек. Так или иначе, если вы хотите, чтобы зажигание правильно включалось, то любые неисправности подлежат ремонту или замене, который, кстати, вы можете осуществить в домашних условиях.

Но так или иначе, перед тем, как выполнять ремонт, нужно понимать, что далеко не всегда описанные выше неисправности означают поломку в работе СЗ. Такие проблемы могут быть следствием неработоспособности других элементов и узлов, поэтому прежде чем приступить к диагностике СЗ, рекомендуем проверить систему подачи бензина. Кроме того, сбои в работе силового агрегата могут быть обусловлены плохим соединением патрубка усилителя с впускной магистралью или клапаном (автор видео — Владислав Каганов).

Нет искры? Ищем причины!

На личной практике, у меня было несколько случаев, которые сопровождались пропаданием искры и ниже я приведу их и расскажу о каждом более подробно.

Опять же оговорюсь, что это не является полным списком всех проблем, которые могут стать причиной, но большинство из них я постараюсь привести. Для опытных владельцев можно дополнять свои мысли по

Неисправность одной из свечи зажигания

Если при проверке свечи, искра между электродами не появляется, то первое, что нужно сделать — это проверить саму свечу. Возможно, что именно она стала причиной данной проблемы.

Возьмите исправную свечу (лучше всегда с собой возить в запасе) и немного прокрутите стартером, посмотрев на работоспособность свечи. Если искра появилась — отлично, если нет, следует искать причину дальше.

Также, посмотреть проблемы, по которым пропадает искра, можно посмотреть здесь: https://atlib.ru/blog/164-net-iskry

Выход из строя высоковольтных свечных проводов или центрального провода катушки зажигания

Если искра отсутствует на каком-либо одном цилиндре, то попробуйте поменять местами высоковольтные провода. Если после этого работа предыдущего цилиндра восстановилась, а другой цилиндр наоборот перестал работать — это говорит о выходе из строя свечного провода.

Если искра не поступает ни к одной свече зажигания ВАЗ 2106, то следует проверить целостность и работоспособность центрального провода, можно аналогичным способом, как в прошлом абзаце. Также, стоит просто поробовать посильнее воткнуть провод в катушку и крышку трамблера, быть может просто в одном из этих мест провод немного выскочил и нет необходимого контакта.

Пригорели контакты в трамблере или совсем вышли из строя

Откройте крышку трамблера и внимательно осмотрите контакты. Они могли пригореть и из-за этого пропадет искра. Также, проверьте их на целостность.

И еще один немаловажный момент: при открытой крышке трамблера покрутите стартером и посмотрите, размыкаются ли контакты? Если нет, от необходимо отрегулировать зазор между контактами.

Если вы убедились, что на этом этапе все нормально, то следует обратить внимание на следующий элемент

Неисправность катушки зажигания ВАЗ 2106

Если искры нет даже на контактах, то велика вероятность того, что сгорела именно катушка зажигания. Проверить ее можно либо с помощью омметра, измерив сопротивление, либо же установив новую и посмотреть, исправит ли это проблему!

Выход из строя коммутатора или датчика холла

Этот пункт относится к владельцам ВАЗ 2106 с электронным зажиганием. Если нет искры, то именно эти два элемента могут стать причиной данной беды. Необходимо провести диагностику неисправности этих деталей и заменить в случае необходимости на новые.

Если у вас на ВАЗ 2106 установлено БСЦ, то с собой в запасе можно возить датчик холла, который является наиболее частой причиной неисправности. Или же на крайний случай сделайте как я, старый комплект контактного зажигания аккуратно сложите и пусть он лежит в багажнике. Места он много не занимает, но где-нибудь в дороге может вас сильно выручить, если один из элементов БСЗ сгорит!

Инструкция по демонтажу и монтажу

Итак, если не крутит стартер ВАЗ 2114, ремонт можно произвести своими руками. Перед тем, как снять стартер, бортовую сеть нужно обесточить, для этого отключается аккумулятор.

Как снимать и как произвести ремонт стартера ВАЗ 2114, читайте далее:

1. Гаечным ключом на 13 выкрутите два болта фиксации механизма к картеру сцепления. Обычно четырнадцатые ВАЗы не оснащаются третьим винтом, но если он есть, то вам необходимо будет залезть под днище авто для его откручивания. Сделав это, вы можете демонтировать провод 1 на реле, при этом подвигая механизм немного вперед.
2. Тем же ключом выкрутите гайку фиксации провода, соединяющего вывод реле с положительной клеммой аккумулятора. Проведите визуальный осмотр зубчиков маховика, если есть необходимость — замените их.
3. Используя отвертку с крестовым наконечником, нужно открутить два болта фиксации на крышке устройства. Затем выкрутите гайку, которая фиксирует выход обмотки узла на втягивающее реле и демонтируйте так называемую шайбу-скобку.
4. С помощью гаечного ключа на 10 необходимо выкрутить два длинных стяжных винта и демонтировать их, после чего можно визуально проверить, в каком состоянии находятся втулки.
5. Для разъединения корпуса механизма вам потребуется несколько раз несильно ударить по его нижней части, но для этого желательно использовать деревянный брусок или резиновый молоток. Открыв корпус, осмотрите щетки, если нужно — поменяйте их.

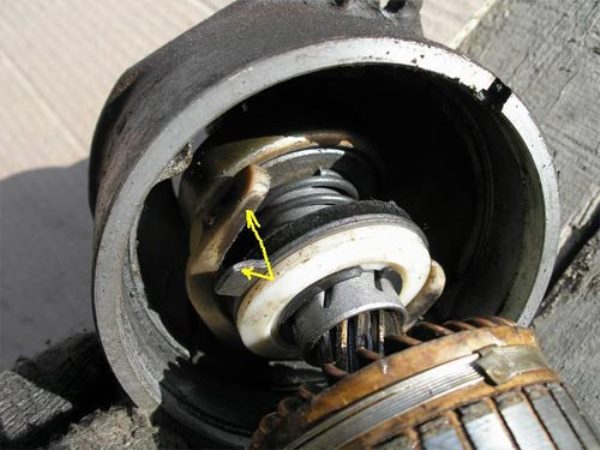

6. Используя отвертку, извлеките бендикс из вилки, после чего с помощью молотка выбейте стопорное кольцо. Бендикс можно демонтировать, если есть необходимость, замените его. Процедура сборки устройства осуществляется в обратном порядке.

1. Открутите винты на крышке.

2. Выкрутите и извлеките стяжные болты.

3. Извлеките бендикс из вилки.

4. Демонтируйте бендикс и поменяйте его. Загрузка …

К чему могут привести множественные пропуски зажигания?

Одиночные пропуски зажигания — лишь сигнал владельцу автомобиля ВАЗ 2114 о проблемах с двигателем.

Многочисленные несчастные случаи имеют следующие последствия:

1. В результате пропусков зажигания несгоревшее топливо попадет в систему каталитической нейтрализации газа. Из-за этого конвертер перегревается и выходит из строя.
2. При многократных проходах часть бензина через стенки холостого цилиндра будет попадать в систему смазки. Разбавленное бензином масло потеряет свои свойства и не сможет обеспечить качественную смазку нагруженных элементов двигателя.
3. Все эти факторы могут привести к отказу двигателя и необходимости дорогостоящего ремонта.

Как проверить замок зажигания ВАЗ 2114

Есть несколько способов, которые позволят определить источник проблемы:

• диагностический;
• визуальный.

Сперва необходимо проверить реакцию машины на разные положения ключа в замке. Для начала ключ необходимо установить в положение номер один, оно же зажигание. Если модуль в порядке, должна заработать вся электрика автомобиля. Однако в случае, когда вся электрика, либо её часть не работает, можно сделать вывод о повреждении замка.

В положении номер два ключа происходит запуск двигателя, для чего включается стартер. Если при повороте ключа не слышно звуков работы стартера (вращения), а также звука щелчка реле, то поломан либо замок зажигания, либо же сам стартер. В этом случае необходимо провести диагностику для получения прочих подробностей о неполадке. В данном случае понадобится мультиметр, установленный в режим омметра. Также перед снятием, либо установкой замка нужно снять кожух рулевой колонки.

Распиновка замка зажигания ВАЗ-2114:

1. приходит +12В для микровыключателя датчика вставленного ключа;
2. приходит масса при открытой водительской двери;
3. уходит +12В на стартер (контакт 50);
4. уходит +12В после включения зажигания (контакт 15);
5. уходит +12В при вставленном ключе на 5 контакт БСК;
6. приходит +12В для подсветки личинки замка;
7. приходит +12В от АКБ (контакт 30);
8. не используется.

1. Первое, что надо сделать, — отсоединить разъем питания замка зажигания.
2. После этого подключить мультиметр к проводам четыре и семь, после чего проделать то же самое с проводами пятнадцать и тридцать соответственно.
3. Развернуть ключ в замке в положение номер один. Если при проверке узел оказывается не поврежден, мультиметр должен показать нулевое значение сопротивления.
4. Далее нужно развернуть ключ в положение номер два. Сопротивление на экране мультиметра, как и в случае, описанном выше, должно иметь нулевое значение.

При ситуации, когда после проверки замка мультиметром значение сопротивления хоть в одном из случаев не было равно нулю, его требуется заменить. В противном случае — замок исправен и на неисправность следует проверять уже другие узлы автомобиля.

Подгорели контактные пятаки во втягивающем реле

Данная неисправность проявляется в виде громких щелчков при повороте ключа в положение старт и отпускании ключа. В некоторых случаях возможно срабатывание стартера.

Как продиагностировать контактные пятаки самостоятельно?

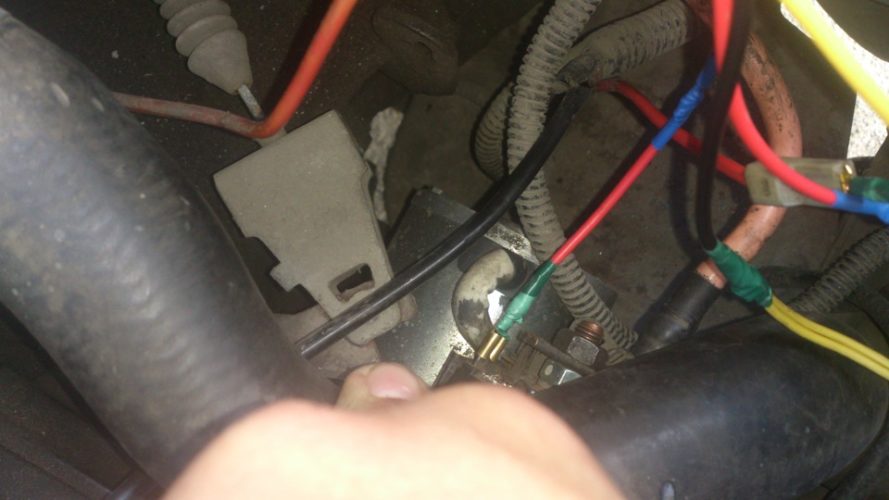

Открываем капот, берем отвертку, и перемыкаем вот эти две клеммы. Если при перемыкании проскочит искра, и вы услышите звук вращения электростартера – это означает что у вас подгорели контактные пятаки.

В этом случае, автомобиль можно завести при помощи отвертки!

Как запустить автомобиль стартером при подгорании контактных пятаков?

Для того чтобы завести автомобиль при подгорании контактных пятаков необходимо одновременно перемкнуть все три контакта на втягивающем реле. Замыкание двух контактов под гайками необходимо для вращения якоря, а замыкание управляющего контакта для того чтобы обгонная муфта (бендикс) вошла в зацепление с маховиком.

Порядок запуска автомобиля при отказе контактных пятаков:

Автомобиль с МКПП

• ставим на стояночный тормоз;
• включаем нейтральную передачу;
• открываем капот и готовим плоскую отвертку;
• поворачиваем ключ в замке зажигания в положение зажигание включено;
• при помощи отвертки замыкаем все три контакта на втягивающем реле (возможно потребуется 2 отвертки);
• после запуска двигателя убираем отвертку и едем до места ремонта.

Автомобиль с АККП (+вариатор и робот):

• устанавливаем автомобильный стояночный тормоз (для робота и вариатора);
• открываем капот и готовим отвертку (возможно две);
• включаем зажигание в положение включено, нажимаем тормоз, переводим селектор выбора передач в положение паркинг (Р);
• при помощи отвертки замыкаем все три контакта на втягивающем реле (возможно потребуется 2 отвертки);
• после запуска двигателя убираем отвертку и едем до места ремонта.
