Назначение, неисправности и ремонт дворников ваз 2106

Не работает омыватель ваз 2107

Принцип действия

На автомобиле ВАЗ 2107 дворники приводит в действие электромотор напряжения 12 В. В цепи включения стеклоочистителя устанавливается реле. Оно отвечает за прерывистый режим работы дворников, которые работают без перерыва или с периодичностью в четыре секунды.

Стеклоочиститель паралельно подключен через контакты доводчика. Они находятся в корпусе редуктора и «отвечают» за возврат щеток в исходное положение и резкую остановку мотора. Переключателем водитель регулирует режим работы стеклоочистителя. Весь механизм работает благодаря моторчику. С неисправными дворниками эксплуатация автомобиля запрещена, поэтому автовладельцы должны следить за их исправностью. А в непогоду езда с неработающими дворниками очень опасна!

Куда какой провод идет, или просто схема

Подключение «дворников» и омывателя

«Плюс» питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный «плюс» идет по черно-желтым проводам к контактам «4» разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя «выключено». Голубым проводом к мотору подводится питание «+» 12 В при положении переключателя «включен непрерывный режим». На бело-голубом проводе в положении «выключено» должен быть «минус», а в положении «включен непрерывный режим» «минус» отключается. Это сделано для торможения мотора при отключении питания доводчиком.

На реле красным проводом подается «+» 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты «2» и «4» замыкаются, а «1» и «3» размыкаются, мотор начинает работать щетки делают одно или два движения. Затем «+» 12 В отключается, а контакты «1» и «3» замыкаются между собой и на «минус». Мотор останавливается на несколько секунд, а потом цикл повторяется.

Моторчик насоса омывателя подключен к «+» 12 В постоянно черно-желтым проводом через тот же предохранитель №2. «Минус» подается при нажатии на рычажок стеклоочистителя снизу вверх.

Видео о том, как работает стеклоочиститель

Основные узлы дворников:

• трапеция;
• мотор-редуктор;
• реле;
• щетки.

Если не работают дворники, то причину нужно искать в любом элементе.

Видео- поиск неисправности в электрической части

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

• Открутить гайки крепления;
• отогнуть рычаг, снять его с посадочного места;
• ключом на 22 открутить крепления трапеции с двух сторон;
• снять пластиковые вставки;
• снять уплотнительную резинку капота;
• убрать питание от моторчика стеклоочистителя;
• вынуть его с приводом из отверстия в кузове;
• защитный чехол отогнуть, открутить гайки крепления;
• надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.

Ремонт или замена насоса?

Целесообразность ремонта обуславливается стоимостью нового насоса. Большое количество помп неразборные, поэтому их для ремонта придется разрезать, а затем склеивать пластиковый корпус. Для ремонта своими руками достаточно полностью разобрать моторчик, очистить его внутренности от грязи, коррозии и наростов.

Разумеется, запчастей к насосу омывателя вы не найдете, поэтому уплотнительный манжет останется старым. Если именно он стал причиной заклинивания, то уже через год омыватель лобового стекла, скорее всего, опять не будет работать.

Как снять и промыть инжекторы

Форсунки омывателя лобового стекла удерживаются за счет пластиковых фиксаторов. Чтобы без повреждений корпуса снять форсунку, пробейте по каталогу оригинальных запчастей ее номер. Отыскав по номеру фотографию инжектора, вы увидите, где именно располагаются защелки. Снять форсунку можно тонкой шлицевой отверткой.

Для прочистки можно использовать иголку, меньшую за диаметр отверстия распылителя. Рекомендуем предварительно оставить на некоторое время засоренные форсунки в растворе лимонной кислоты. После отмачивания налет можно будет удалить с помощью очистителя карбюратора либо сжатого воздуха.

Вождение автомобиля превращается в пытку, если лобовое стекло покрыто разводами грязи. Пытаясь рассмотреть, что же происходит впереди, водитель устаёт и хуже контролирует ситуацию на дороге. Да и “дворники”, царапают стекло, размазывая по нему абразивную грязь. Рассмотрим наиболее распространённые неисправности. Возможно, прочитав эту статью, Вы сможете самостоятельно справиться с диагностикой и ремонтом прямо во дворе своего дома. Оговорим сразу несколько пунктов, чтобы в дальнейшем не повторяться многократно:

• описание методики поиска причины неисправности будет изложено непрерывно. То есть, будем предполагать, что поломка ещё не устранена. Если же у Вас “всё заработало” – завершайте ремонт
• если какие-то действия будут вне Вашей компетенции или не окажется необходимых инструментов и запчастей – езжайте в магазин или автосервис.

Почему форсунка не брызгает

• Вышел из строя насос. Спровоцировать поломку может блокировка вращения лопастного колеса грязью, коррозией. Мощности электродвигателя недостаточно, чтобы провернуть вал якоря электродвигателя. В некоторых видах конструкции коррозия, грязь блокирует вращение якоря моторчика.
• Форсунка омывателя плохо либо и вовсе не брызгает, так как забит канал распылителя. Причиной неисправности становится корродирование каналов внутри форсунки, попадание в бачок мусора.
• Неисправность цепи электродвигателя. Выход из строя подрулевого переключателя, обрыв цепи по причине повреждения проводов, образования окислов на клеммах – наиболее вероятные причины, из-за которых не работает омыватель лобового стекла.
• Шланг порвался, переломился либо соскочил со штуцера насоса. Осмотрите внимательно место перехода шланга из моторного отсека в капот, надежность посадки шлангов на штуцеры форсунок, насоса омывателя.
• Замерзла омывающая жидкость в бачке.

Принцип работы

В основе системы очистки лобового, заднего стекла лежит помпа с электрическим приводом. Вал якоря моторчика соединен с лопастным колесом, которое при вращении подает омывающую жидкость по шлангам к форсункам омывателя стекла. Уплотнительный манжет препятствует попаданию омывающей жидкости к электродвигателю. Именно нарушение герметичности становится основной причиной, из-за которой не работает насос омывателя лобового стекла. Попадающая внутрь вода, жидкость для омывания стекол, запускают процесс корродирования, ухудшая качество контактов и повышая сопротивление вращению якоря помпы.

В качестве моторчика используется двигатель постоянного тока. Существует как минимум 2 разновидности конструкции:

• корпус помпы одновременно является и корпусом электродвигателя, поэтому к нему прикреплены постоянные магниты;
• используется отдельный моторчик, который в сборе устанавливается в корпус омывателя ветрового стекла.

В большинстве систем для разных контуров устанавливаются отдельные помпы. Но в некоторых автомобилях один электродвигатель может омывать и заднее, и лобовое стекло. В таком случае направление подачи жидкости зависит от полярности подаваемого на электродвигатель напряжения. Для переменной подачи жидкости в разных направлениях в конструкции используется обратный клапан.

Поиск причины поломки

Чтобы определить поломку, из-за которой перестал работать омыватель стекла, действуйте методом исключения.

1. Включите омыватель стекла (двигатель запускать не нужно, достаточно включить зажигание). Прислушайтесь, исходит ли от места установки бачка жужжание, свидетельствующее о включении электродвигателя. Если моторчик жужжит, ищите причину выхода из строя в шлангах, форсунках.
2. Электродвигатель не включается. Отсоедините разъем помпы. Если вокруг бачка достаточно места, насос можно проверить без снятия. Чтобы проверить, почему не работает моторчик, достаточно подать напрямую питание на его контакты от АКБ. Для этого вам потребуется два отрезка проводов, один конец которых закрепите на плюсовом и минусовом выводе АКБ. Ответными частями проводов кратковременно дотроньтесь до выводов моторчика омывателя стекла. Если сразу реакции не последует, подайте напряжение зеркальным образом (избежать ошибки можно, если предварительно изучить принципиальную схему включения насоса на вашем автомобиле). Если моторчик сработает, омыватель не работает из-за проблем в цепи управления. В обратном случае причина в самом насосе.

Диагностика цепи

1. Включите зажигание.
2. Один вывод контрольки прикрепите к детали, контактирующей с неокрашенной частью кузова.
3. Попросите помощника включить омыватель либо зафиксируйте подрулевой переключатель в соответствующем положении.
4. Вторым контактом контрольки прикоснитесь к пину разъема питания насоса, на котором при работающем омывателе стекла должно быть +12 В. Аналогичным способом проверяется масса, только нужно переставить контакт контрольки с металлической детали на плюсовой вывод АКБ.

Система стеклоочистителя ваз 2106

Щетки стеклоочистителя ВАЗ 2106 важно правильно подобрать. Чистота ветрового стекла очень важна в первую очередь для сохранения безопасности во время движения автомобиля

Прозрачность окон обеспечивает хорошую видимость, а этот фактор является одним из самых важных. От качества и чистоты ветрового стекла во многом зависит и жизнь водителя, пассажиров, поскольку автомобиль является средством повышенной опасности, именно поэтому подойдите к выбору щеток стеклоочистителя серьезно. Поэтому щетки стеклоочистителя следует выбирать правильно, и периодически проводить ревизию устройства, исследовать на предмет качества службы. Все неполадки подлежат своевременному устранению.

Замена крестовины ВАЗ 2107 делится на следующие этапы:

Итак, первое, что необходимо перед демантажом карданного вала, это нанести метки на деталях, делается это при помощи молотка и зубила, нужно это для того, чтобы потом при обратной сборке установить их на соответствующие места.

Если вы этого не сделаете, возможны следующие неисправности вибрация и биение при движении, такое конечно бывает не всегда, но все же встречаются, а самостоятельно устранить причину, потом будет довольно сложно.

Теперь можно приступить к снятию карданного вала, для этого отворачиваем две гаечки на тринадцать, которыми крепится подвесной к кузову авто.

После чего нужно отвернуть заднюю часть кардана, которая крепится к хвостовику редуктора на четыре болтика.

Дальше приступаем к снятию крестовин, для этого щеткой по металлу хорошенько все зачищаем. Берем специальные щипцы для снятия стопорных колец и снимаем их фото 1.

Если таковых не имеется, поддеваем отверткой кольцо и пассатижами выдергиваем его, даже если оно погнется, ничего страшного все равно будем ставить новое.

После чего как все кольца извлечены, приступаем к выбиванию стаканчиков крестовины. Для этого нам понадобится молоток и выколотка или какая нибудь оправка соответствующего диаметра.

Если весь этот процесс будет проходить на полу, то подкладываем что нибудь под проушину кардана, что бы при выбивании нижняя чашка крестовины, а правильно он называется игольчатый подшипник, не уперся в пол.

Теперь берем выколотку и наставляем на верхний подшипник и бьем по нему молотком, нижний за счет этого вылетит вниз, так же проделываем с разных сторон фото 2.

После того как все разобрали хорошо зачищаем посадочные места под стопорные кольца, что бы потом не было не каких проблем с их установкой.

Доработка и замена дворников своими руками

Доработку дворников выполняют, если не удовлетворяет, как они работают. Доработка заключается в увеличении их скорости, в улучшении прижатия резинок к стеклу.

Фотогалерея «Замена щеток очистителя стекол»

1. Нажимаем на пробку.

2. Снимаем щетки с крючка.

3. Цепляем новый элемент. Процедура замены выполняется поэтапно:

Сначала отводится нижний рычаг от стекла. Далее находим пробку, которая удерживает лезвие. Нажав на нее, снимаем отработанную щетку. При замене резинок, следует следить за тем, чтобы держатели не ударили по стеклу и не разбили его. Можно обмотать их тряпками или полотенцем. На следующем этапе устанавливается щетка

Она вставляется в держатель, осторожно поворачивая деталь нужно сделать так, чтобы крючок встал на место. Далее нужно закрепить крючок, и вернуть рычаг в базовое положение

Устранение неисправностей оборудования

Вышедший из строя омыватель, не выполняющий обдув специальной жидкостью лобового стекла, восстанавливается. Чаще всего требуется замена нагнетающего насоса, который происходить в такой последовательности:

1. С устройства снимается контактная группа.
2. При помощи короткой отвертки вынимаем компрессор из отверстия.
3. На его место вставляем в бачок новый узел.
4. На контактную группу надеваем разъемы, после чего можно выполнять проверку.

Двигатель работает с характерным звуком в случае правильного функционирования. Из форсунок осуществляется обдув стекла водяной струей. В случае если произведена замена трубок придется подождать немного времени на их заполнение жидкость. Применение данной системы по назначению позволит ездить в любую погоду.

Приветствую всех на сайте ВАЗ Ремонт. Сегодня поговорим об омывателе лобового стекла. Разберемся почему не работает омыватель стекла, по каким причинам он выходит из строя, а также как предотвратить его поломку в дальнейшем.

Омыватель лобового стекла, на мой взгляд, не нуждается в представлении. Каждому автомобилисту известно, что это и для чего предназначено. Пользу от этого простого и в то же время эффективного устройства сложно переоценить, летом он позволяет быстро и легко освежить «лобовуху» от пыли и насекомых. С приходом холодов двух нажатий на кнопку достаточно, чтобы убрать грязь с лобового стекла, а зимой омыватель позволяет быстро растопить наледь и расчистить лобовое стекло от ледяной корки.

Омыватель работает в тандеме с дворниками, которые также зависимы от этого приспособления для очистки стекла. Работая «на сухую», щетки дворников малоэффективны, кроме того быстро изнашиваются и нередко повреждают само лобовое стекло.

Учитывая все вышеизложенное, можно сделать логическое заключение о том, что от исправной работы омывателя зависит очень много, поэтому при первых признаках его неисправности следует принять неотложные меры.

Основные причины отказов дополнительного оборудования

Если омыватель на автомобиле не работает необходимо произвести его диагностику с применением несложных методик. Данная система может отказать по целому ряду причин, которые указаны ниже:

1. поломка нагнетающего насоса;
2. перегорание предохранителя;
3. перегиб или передавливание подающего шланга;
4. поломка подрулевого переключателя;
5. замерзание воды в трубопроводах или иных устройствах;
6. потеря контакта в электрической сети.

Установить причину неисправности и размер затрат на восстановление работоспособности системы возможно по результатам внимательного осмотра. Если потребуется замена отдельных деталей или элементов, то выполнить ее возможно своими силами. Не работает устройство, осуществляющее обдув лобового стекла для его очистки его от свежей или подсохшей грязи.

Скорее всех понадобится замена вышедших из строя оборудования.

Итак, почему не работает омыватель? Распространенные причины

1. Уровень омывающей жидкости. В данном случае все довольно просто, проверяем уровень омывающей жидкости в бачке, после чего доливаем до уровня если ее мало, или продолжаем поиск проблемы.
2. Замерзла «омывайка». С приходом холодов, многие забывают заменить омывающую жидкость, в результате чего она просто замерзает в бачке. В итоге при попытке очистить лобовое стекло ничего не происходит, мотор гудит, а жидкость не поступает. В данной ситуации вся вина летит именно на вас, так как вы не выполнили своевременную замену летней жидкости на зимнюю. Исправить ситуацию можно путем отогрева, либо добавив в бачок грамм 200 спирта или специальный размораживатель.
3. Шланги. Повреждение шлангов подачи жидкости или банальное соскакивание шланга со штуцера может привести к тому, что омыватель при нажатии не будет подаваться. Проверить в чем дело можно заглянув под капот или заехав на смотровую яму. Если шланг поврежден, его следует заменить, я думаю, это логично!?
4. Форсунки. Нет, речь идет не о топливных форсунках, а о тех, которые распыляют омыватель на стекло. Порою форсунки омывателя засоряются или замерзают, после чего работа системы может быть нарушена. Проверить виновны ли форсунки в том, что омыватель стекла не работает довольно просто. Снимаем шланг подачи со штуцера форсунки омывателя, затем активируем омыватель и смотрим происходит ли подача жидкости. Если жидкость поступает через шланг, скорее своего форсунки забиты. Забиваются «форсы» грязью, песком, ржавчиной, льдом, да чем угодно. Решение проблемы следующее — либо выполняем их промывку, либо производим их замену.

1. Предохранитель. Иногда моторчик омывателя не работает из-за перегоревшего предохранителя. В таком случае ваша задача найти соответствующий предохранитель и проверить его целостность. Вышедший из строя предохранитель меняем и проверяем работу омывателя.
2. Проводка, клеммы и контакты. Иногда не работает моторчик (насос) омывателя по вине плохого контакта или разрыва цепи. К примеру, проводка может быть повреждена или клеммы самого моторчика могут заржаветь или окислиться, в результате чего подача омывателя будет невозможна.
3. Выключатель. Редко, но все же случается, что омыватель стекла не работает именно по вине самой кнопки (выключателя) активирующей устройство. Понять в чем дело поможет мультиметр или электрик, подключаем электроды и «прозваниваем» проводку и саму кнопку.
4. Моторчик (насос). Если при нажатии на кнопку вы не слышите никакого звука, возможно насос омывателя вышел из строя. Такое заключение можно сделать только после того, как вы исключите все вышеперечисленные варианты. Проверка насоса производится при помощи мультиметра или тестера, для удобства, желательно демонтировать устройство.

Чтобы не допустить поломок, в дальнейшем следите за уровнем и состоянием омывающей жидкости, не допускайте окисления клемм, а также скачков напряжения в бортовой сети авто. Вовремя меняйте летнюю «омывайку» на «незамерзайку», а также выбирайте только качественные жидкости, только так вы сможете избежать проблем с омывателем.

На этому у меня все. Напишите, какие неисправности омывателя известны вам, а также как вам удалось обнаружить поломку. Теперь вам известны наиболее распространенные причины, по которым не работает омыватель лобового, и в случае необходимости, вы сможете самостоятельно установить неисправность, а также принять меры по ее устранению.

Снятие электродвигателя стеклоочистителя

Чтобы произвести ремонт моторчика стеклоочистителя, необходимо демонтировать его. Для выполнения этой операции потребуются рожковый или торцовый ключ на 10 и на 22. Все действия производятся в следующем алгоритме:

• откручиваются крепёжные гайки дворников при помощи ключа на 10;
• демонтируются стеклоочистители;
• откручиваются крепления кронштейны дворников ключом на 22 и снимаются пластмассовые вставки;
• из подкапотного пространства вынимаются резиновые уплотнители;
• разъединяются клеммы питания;
• из отверстий в кузове извлекаются провода;
• разворачивается кожух на моторчике;
• откручиваются крепёжные гайки при помощи ключа на 10;
• редуктор извлекается вместе с кронштейнами;
• откручиваются крепёжные гайки трапеции;
• извлекается двигатель стеклоочистителей.

По завершению ремонта стеклоочистителя все процедуры производятся в обратном порядке.

Омыватель лобового стекла работает плохо

“Плохо” – это значит, что насос гудит, но жидкость почти не долетает до стекла или брызжет в разные стороны. Причины:

• засорены форсунки, трубки, фильтр, обратный клапан
• трубки могли соскочить с форсунок или соединителей
• поломка штуцеров насоса, соединителей, форсунок

Поиск неисправности начните, отсоединив трубку, ведущую от насоса к форсункам. Если давление струи будет хорошим, то обследуйте форсунки и соединения трубок. В противном случае – “спускайтесь вниз”, т.е. к бачку, и проверьте состояние выходного штуцера насоса и трубки, а также включите омыватель и оцените на глаз его производительность. Если сломан штуцер, сопоставьте свои навыки и стоимость детали. Временами ремонт штуцера небесполезен и даёт неплохую экономию средств и времени – хотя иногда ждать заказанную запчасть приходится довольно долго.

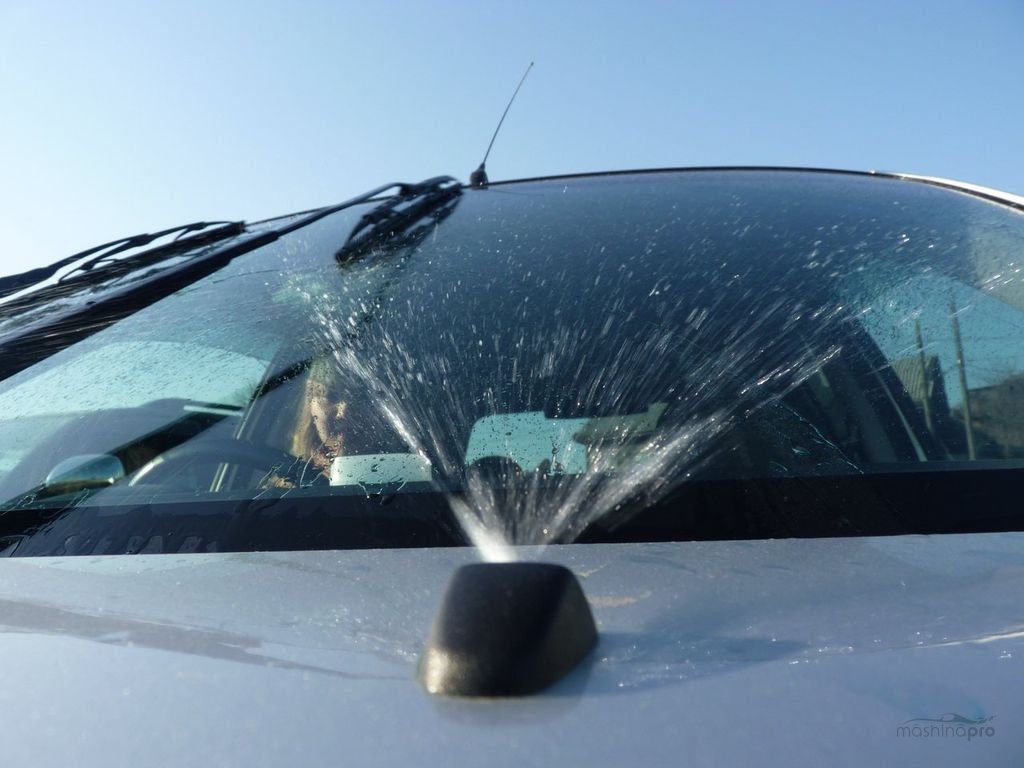

Форсунка омывателя лобового стекла

Коротко о том, как снять форсунки омывателя лобового стекла, чтобы их прочистить. Если предмет (соринка) больше диаметра жиклёра, то снаружи помеху можно затолкать вглубь, и она “вернётся”. Форсунки обычно фиксируются упругими защёлками, которые нужно сдавить. Удобно, когда форсунки установлены на капоте – защёлки можно сжать с внутренней стороны.

Поочерёдно поддевая форсунку с обеих сторон, вытащите её вместе с трубкой. Если не уверены, что получится, снимите накладку (“жабо”). Совсем необязательно снимать поводки “дворников” – достаточно отогнуть накладку.

Сняв форсунку, булавкой или чем-то подобным удалите засор и продуйте (промойте) форсунку в обратном направлении. Точно также можно прочистить и промыть веерные форсунки омывателя лобового стекла, только старайтесь удалить грязь из всех жиклёров. Можно их замочить в растворе мыла, а ещё лучше – кальцинированной соды. Если корпус форсунки разъёмный – разберите, но будьте осторожны – там может быть обратный клапан с шариком и пружинкой. Клапан удерживает воду в трубках, благодаря чему при включении омывателя жидкость сразу подаётся на стекло и “дворники” не скребут сухую грязь. Когда поставите форсунки на место, отрегулируйте булавкой направление струи, только не повредите отверстие.

Не функционирует омыватель ветрового стекла

Поскольку за чистоту лобового стекла отвечает не только очиститель, но и омыватель, стоит рассмотреть неисправности и этого устройства. Конструкция механизма состоит из таких элементов:

• насос омывателя;
• бачок для жидкости;
• форсунки (жиклёры);
• вспомогательные детали (проводка, трубки).

Бачок омывателя располагается в подкапотном пространстве и удерживается на специальном кронштейне. В него заливается вода или специальная жидкость для очистки стекла. В бачке также установлен насос, посредством которого жидкость подаётся по трубкам к форсункам, распыляющим её по поверхности стекла.

Несмотря на простую конструкцию, омыватель также иногда выходит из строя и причин этому может быть несколько:

• поломка насоса;
• перегорание предохранителя;
• перегибание трубок;
• поломка подрулевого переключателя;
• плохой контакт по цепи питания.

Проверка насоса

Насос омывателя на «Жигулях» часто не работает по причине плохого контакта на самом электродвигателе либо износа пластиковых элементов устройства. Проверить исправность электромотора довольно просто. Для этого открываем капот и тянем рычажок омывателя на подрулевом переключателе. Если механизм никаких звуков не издаёт, то причину следует искать по цепи питания или в самом насосе. Если же моторчик жужжит, а жидкость не подаётся, то, вероятнее всего, со штуцера внутри бачка спала трубка либо перегнулись трубки, подающие жидкость к форсункам.

Убедиться в работоспособности насоса или отсутствии таковой также поможет мультиметр. Щупами прибора касаемся контактов омывателя во время включения последнего. Наличие напряжения и отсутствие «признаков жизни» моторчика укажет на его неисправность. Иногда бывает и такое, что устройство работает и качает, но из-за засора распылителей, на стекло жидкость не подаётся. В этом случае требуется прочистка форсунок иголкой. Если прочистка не дала результата, деталь меняют на новую.

Если же из строя вышел предохранитель или проблема кроется в подрулевом переключателе, то замена этих деталей проводится таким же образом, как было описано выше.

Видео: неисправности омывателя лобового стекла

Со стеклоочистителями лобового стекла ВАЗ 2106 могут возникать различные неисправности. Однако многих проблем удастся избежать, если механизм периодически обслуживать. Даже если вы столкнулись с ситуацией, когда дворники перестали работать, выявить и устранить неисправность можно без посторонней помощи. В этом помогут пошаговые инструкции и минимальный набор инструментов, который есть у каждого владельца «Жигулей».
