Крышка радиатора ваз 2107 какая лучше

Как проверить работоспособность клапанов

Самостоятельная проверка крышки расширительного бачка затрудняется тем, что без специального прибора невозможно узнать, есть ли давление в системе или нет. Поэтому в сервисных центрах используют приборы, оснащённые насосом и манометром, которые дают точную оценку работоспособности крышки и каждого клапана в отдельности.

Для диагностики крышки бачка используется специальный прибор, в составе которого насос и манометр

Однако существует простой способ проверки крышки бачка:

На холодном двигателе выкрутить крышку из горловины бачка.
Осмотреть изделие со всех сторон: нет ли трещин, вмятин, сколов, разрывов.
Если механических повреждений нет, то крышку закрутить обратно.
Далее завести двигатель и прогреть его до рабочей температуры.
На заведённом моторе аккуратно открутить крышку.
В определённый момент из-под неё должны вырваться газы — это говорит о том, что клапанный механизм находится в исправном состоянии.
Оценить состояние подключённых шлангов. Если они сильно деформированы, смяты или раздуты, то клапан на понижение давление точно не работает.

При проведении проверки важно потихоньку выполнять открытие крышки, так как охлаждающая жидкость может вырваться из бачка под большим давлениемВыполнив эти простые действия, можно определить, работают ли клапаны на крышке бачка или нет

Симптомы неисправности

Выход из строя клапана высокого давления обычно сопровождается тем, что из системы начинает выбрасываться охлаждающая жидкость даже при нормальном давлении. Либо же при сильном нагревании антифриза не происходит стравливание давления. Водитель может заметить эту неполадку по клубам пара из-под капота. Во время движения мотор начинает греться, повышается температура и у охлаждающей жидкости. Выбросы антифриза попадают на впускной коллектор, из-за чего тот начинает быстро испарять жидкость.

Если же проблема кроется в вакуумном клапане, то будут наблюдаться совершенно иные признаки неисправности. В патрубках системы охлаждения возникают воздушные пробки, так как клапан не выравнивает давление. Из-за этого в работе мотора могут возникать провалы, так как низкое давление охлаждающей жидкости не позволяет корректно двигаться цилиндрам. При этом первый признак этой неисправности — горячий мотор и холодный воздух из печки одновременно.

Это интересно: Замена печки на «Шевроле Авео»: инструменты, инструкция, советы

Ещё симптомами неисправности крышки расширительного бачка считаются разрывы шлангов или срывание хомутов патрубков. К тому же из-за дестабилизации внутреннего давления могут выйти из строя все соединения шлангов и патрубков системы. Поэтому при первых признаках расширения (вдавливания) шлангов следует сразу же поменять крышку расширительного бачка на автомобиле.

Деформация патрубков — это явный признак неисправности крышки расширительного бачка

Ремонт крышки расширительного бачка своими руками

Ремонтные работы крышки бачка настолько просты, что под силу даже ребёнку. Это связано с тем, что сама конструкция крышки упрощена до минимума. Итак, чтобы отремонтировать крышку и клапаны в ней, необходимо совершить следующие действия:

Выкрутить крышку из горловины бачка.
Резиновый уплотнитель внутри крышки поддеть плоской отвёрткой и вынуть.
Далее снять пружину.
Под ней стоит маленькое устройство клапана — отвёрткой нужно поддеть и его и вытащить. Рядом располагается второй клапан — он вытаскивается по примеру первого.
После этого вычистить всю грязь, которая скопилась в крышке. Лучше всего использовать обычный мыльный раствор и ватные палочки.
Далее, если клапаны, пружинка и резиновый уплотнитель находятся в нормальном состоянии, последовательно установить их на место.
Крышку закрутить на горловину бачка и проверить герметичность системы после прогрева мотора.

После очистки и установки элементов крышка должна выполнять свои функции в полном объёме

Этапы замены охлаждающей жидкости ВАЗ 2107

На большинстве классических автомобилях Лада предусмотрен слив с радиатора, а также двигателя. Но перед заливом нового антифриза рекомендуется производить промывку системы охлаждения, чтобы исключить попадание примесей в новую жидкость.

За время производства ВАЗ 2107 было выпущено большое количество модификаций, которые комплектовались различными двигателями. Но на данный момент самыми популярными являются бензиновые версии в вариантах карбюратор, а также инжектор.

Перед началом замены жидкости охлаждения, чтобы не получить ожоги, нужно дождаться полного остывания двигателя. Также следует избегать попадания антифриза или тосола на кожу, в глаза и органы пищеварения, так как химический состав жидкостей является ядовитым.

Слив охлаждающей жидкости

До начала процедуры слива следует подготовить инструменты, тару под отработанный антифриз, а также новые жидкости для последующего залива. Если установлена защита под двигателем, ее тоже можно снять, для удобства.

Далее выполняем процедуру слива жидкости с ВАЗ 2107:

Поворачиваем регулятор температуры в салоне в максимальное положение вправо (Рис.1).
Находим снизу в левом углу радиатора пробку и откручиваем ее, предварительно подставив под радиатор емкость для слива. (Рис.2). На старых версиях, этой пробки нет, там установлен датчик включения вентилятора. Для слива тосола его необходимо открутить, сделать это можно ключом на 30мм.
После этого откручиваем пробку на заливной горловине радиатора, а также расширительном бачке, для более быстрого слива жидкости (Рис.3).
Отстегиваем крепление расширительного бачка и поднимаем его вверх (Рис.4). При этом жидкость сольется через сливное отверстие радиатора. А сам бачок можно полностью снять и промыть.
Для слива охлаждающей жидкости с двигателя, нужно открутить сливной болт, воспользовавшись для этого ключом на 13мм. Сам болт находится с левой стороны, под него можно подставить лейку, для меньшего разбрызгивания жидкости (Рис.5).

Промывка системы охлаждения

При наличии в слитой жидкости отложений или переходе с тосола на антифриз, следует произвести промывку системы. Для этого нужно выполнить следующие действия:

через расширительный бачок ВАЗ 2107 пролейте систему обычной водой. Пробки должны быть открыты;
закрутите сливную пробку и болт;
заполните систему средством для промывки (можно использовать Liqui Moly Kuhlerreiniger или промывка системы охлаждения Lavr) с дистиллированной водой (6-7 литров);
запустите двигатель. Прогрейте до 90 градусов;
оставьте поработать на холостых на 5-10 минут, в зависимости от загрязнения системы;
заглушите. Дайте остыть двигателю примерно до 60 градусов;
слейте промывку теми же действиями, что и старую жидкость;
закрутите обе пробки;
залейте дистиллированную воду для ополаскивания системы охлаждения;
заведите автомобиль и прогрейте до 90 градусов;
заглушите и дайте остыть до 60 градусов, слейте;
при необходимости повторите пункты 8, 9, 10 и 11.

Заливка без воздушных пробок

Для заливки новой жидкости в систему охлаждения можно воспользоваться инструкцией, которая описана в книге по ремонту и эксплуатации автомобилей. Но делая по ней, у автомобилистов очень часто образовываются воздушные пробки.

Итак, приступаем к правильной заливке:

Если у вас инжектор, то снимаем один из шлангов, идущих на обогрев дроссельного узла (Рис.6).
Если у вас карбюратор, то снимаем резиновый шланг со штуцера над впускным коллектором (Рис.7).
Сливная пробка на радиаторе должна быть закрыта, а на блоке двигателя открыта. Начинаем заливать тосол в радиатор. Как только он потечет из отверстия на блоке, закручиваем болт на место.
Продолжаем заливать тосол, до тех пор, пока он не польется из мест, обозначенных на рисунках 6 или 7, в зависимости от модификации. После этого ставим шланги на место.
Теперь заполняем радиатор до верха горловины и закручиваем крышку. Наполняем расширительный бачок на несколько сантиметров выше отметки MIN.
Заводим машину, прогреваем до рабочей температуры, даем поработать 5 минут, после чего глушим.

Таким образом, залив охлаждающей жидкости без образования воздушных пробок закончен. Осталось протереть пролитый тосол и дождаться остывания двигателя. На уже остывшей машине проверяем еще раз уровень в расширительном бачке и при необходимости доливаем.

Пригодность охлаждающей жидкости

Проверка хладагента производится на основании контроля её температуры замерзания. Эта температура со временем повышается, поскольку уменьшается содержание в жидкости гликоля, который испаряется быстрее, чем вода. Контроль можно провести путём измерения плотности жидкости ареометром.

Измерение плотности антифриза может также быть выполнено с помощью тестера оптических дисков — рефрактометром. В этом приборе используется связь между концентрацией гликоля в жидкости и коэффициентом преломления света. На призму прибора наносится капля исследуемого материала, и наблюдается, где проходит граница между полями белого и синего цвета. Применяются две шкалы для двух сортов гликолей.

Диагностика

Есть
несколько способов выявить поломку. Рассмотрим их подробнее. Все манипуляции
следует выполнять на остывшем моторе. Иначе есть риск обжечь руки или получить
струю раскаленного пара прямо в лицо. Ведь антифриз очень горячий и находится
под высоким давлением. Возможные действия:

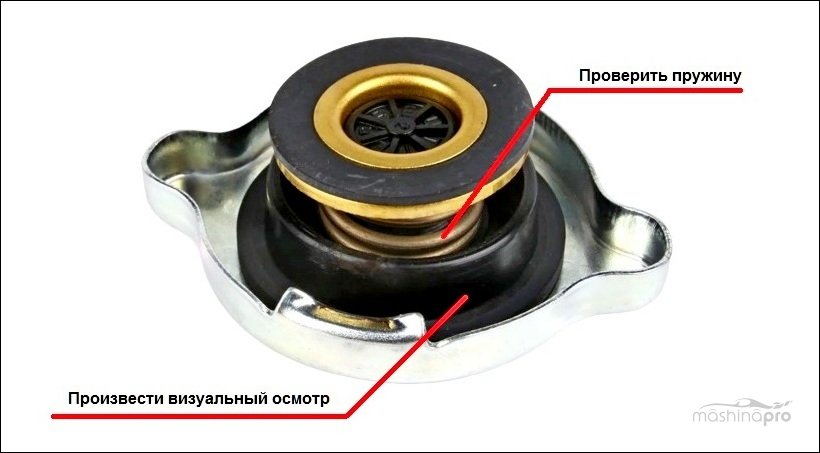

Осмотр на глаз. Признаки
механической деформации видны сразу. Это трещины, сколы, «разбухание»
прокладки.
Можно заняться тестированием
пружин: сжать и посмотреть, как металл обеспечивает работоспособность.
Не помешает проверить впускной
клапан. Для этого его нужно оттянуть и проконтролировать возврат на место.

Проверка крышки радиатора авто
Проверка
состояния крышки радиатора

Порой
на седло клапана попадает грязь. Тогда появляется зазор, который мешает
правильной работе. В этом случае можно попытаться почистить седло
самостоятельно. Но если на поверхности есть вмятины или выбоины, крышка пришла
в негодность.

Паровой клапан

Первым
делом нужно найти точку «подключения» к системе. Для этого достаточно снять
один из второстепенных патрубков. Например, тот, что идет на подогрев
коллектора или заслонки, подойдет наилучшим образом. К патрубку следует
подключить автоматический насос с манометром и нажать на кнопку ON.

По
мере нагнетания воздуха начнет расти давление. В определенный момент крышка
издаст шипящие и булькающие звуки. Нужно записать показания манометра и
сравнить его с нормативным, которое должен обеспечивать клапан. Нет расхождений
или оно минимальное? Значит все в порядке.

Кстати. Нельзя резко
сбрасывать воздух из системы. Его нужно стравливать очень медленно, чтобы
жидкость случайно не выплеснулась наружу.

Атмосферный клапан

Именно
через впускной клапан антифриз устремляется из расширительного бачка в
радиатор. Это случается, когда образуется вакуум. Его легко заполняет
дополнительная «порция» охлаждающей жидкости. Диагностику выполняют так:

Аккуратно пальцем приподнимают
пятачок клапана. Если он исправен, то движется без серьезного сопротивления.
Нужно проделать манипуляцию несколько раз, чтобы убедиться, что клапан
работает.
Завинчивают пробку на место.
Снимают шланг с расширительного бачка и пытаются с силой дунуть в радиатор.
Когда давление станет подходящим, воздух начнет проникать сквозь клапан. Это
хороший знак.

Таким
нехитрым способом можно убедиться в работоспособности пробки. Если тест
закончился положительно, с заменой детали можно повременить.

Герметичность прокладки

Мы
упоминали выше, что утечку диагностировать не так легко. Если антифриз вытекает
из системы по капле, понадобится радикальный метод проверки. Сначала нужно
замешать крепкий мыльный раствор. Из такого делают воздушные пузыри. Этой
субстанцией следует обмазать крышку снизу.

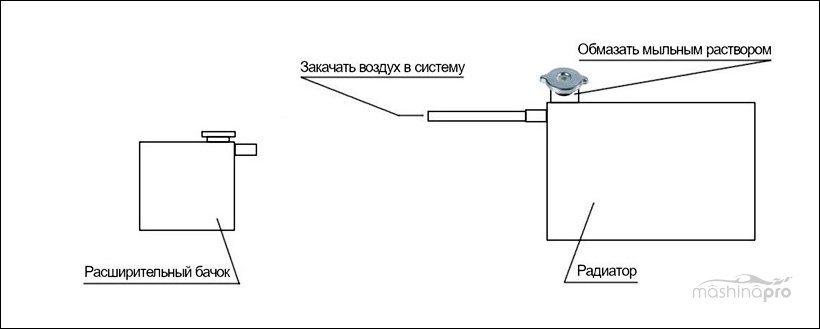

Схема проверки крышки радиатора мыльным раствором и воздухом
Схема
проверки крышки радиатора мыльным раствором и воздухом

На
следующем этапе снимаем шланг с расширительного бачка и медленно «надуваем»
радиатор. Через некоторое время из пробки начнет выходить воздух. А если
нарушена герметичность прокладки, то мыльный раствор пойдет пузырями. Это
верный сигнал неисправности.

Чтобы радиатор работал лучше,
его можно почистить изнутри.

Самодельный тестер

На
рынке есть заводские приборы, способные выявить неисправность крышки. Но их
цену не назовешь низкой. Подобное оборудование понадобится разве что для
автосервиса. Для личного пользования можно собрать импровизированный тестер.

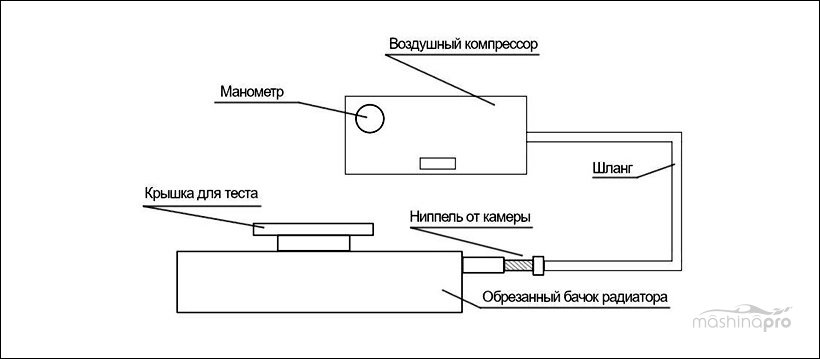

Вот принципиальная схема:

Схема самодельного тестера для проверки крышки радиатора
Схема самодельного тестера для проверки крышки радиатора

Главный
блок — бачок, обрезанный со сломанного радиатора

Состояние сот не играет роли.
Важно, чтобы емкость была герметичной. К ней следует присоединить ниппель от
автомобильной шины

На него легко накручивается шланг компрессора. По
встроенному манометру можно наблюдать за изменением давления. Процесс
тестирования прост. Нужно плотно закрутить на горловину бачка крышку. Потом
включить компрессор. Вот какие значения сигнализируют об исправности пробки:

Тип мотора	Давление открытия перепускного клапана, кПа	Давление открытия атмосферного клапана, кПа
Дизельный	107,9±14,7	83,4
Бензиновый	83-110	7

Если клапаны крышки
работают в пределах указанных диапазонов, значит ее не время менять. В
противном случае следует приобрести новую. Прибор долго собирать. А главный
недостаток состоит в том, что он не универсальный. Форм-фактор пробок и
горловин радиатора отличается для разных марок и моделей автомобилей.

Доработка крышки

Некоторые дорабатывают крышки путем подрезания пружинок клапанов на несколько витков. Делать я этого не советую. Это не настолько дорогая деталь, что бы с ней так заморачиваться.

Если крышка не будет срабатывать, то её всегда можно вернуть в магазин и пробовать другую. Некоторые тратят на поиски крышки достаточно долгое время, пока не найдут подходящую. Связано это с тем, что (в большинстве случаев) существует много подделок, а так же по другим причинам, например покупатель не читает температуры срабатывания клапана на крышке, заливает дешевый тосол или воду, что пагубно сказывается на системе охлаждения.

Особенности крышки радиатора ВАЗ 2107

Крышка расширительного бачка Крышка радиатора для автомобилей семейства Лада, в том числе и ВАЗ 2107, совмещает в себе две важные функции:

Ограничение вытекания ОЖ из системы, а точнее из радиатора.
Крышка также работает, как клапан.

Наличие пружины в конструкции пробки не является лишним, так как именно с ее помощью осуществляется стравливание избыточного давления из системы охлаждения. Пробка представляет собой металлическую конструкцию, состоящую из двух частей, соединенных между собой пружинным механизмом.

У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже.

Принцип функционирования крышки теплообменника на ВАЗ 2107

Принцип работы пробки радиатора достаточно прост. Данный элемент имеет впускной и выпускной клапаны, посредством которых теплообменник соединяется с расширительным бачком с помощью шланга. Впускной клапан не прижат к прокладке, поэтому циркуляция жидкости при нагревании или охлаждении мотора осуществляется в расширительный бачок.

Когда температура ОЖ увеличивается, впускной клапан не успевает осуществить ее выпускание в бачок расширителя, после чего закрывается. Когда давление увеличивается до 50 кПа, то происходит открытие выпускного клапана. В результате часть жидкости перетекает в бачок расширителя. В пробке расширительного бачка имеется резиновый клапан, который срабатывает при достижении давления в бачке, близкого к атмосферному.

Особенности проверки исправной работы пробки теплообменника на семерке

Как проверить исправность пробки радиатора охлаждения автомобиля ВАЗ 2107? Проверка осуществляется двумя способами:

Оценивается внешний вид пробки, а также исправность пружинки.
Проверяется исправность при работающей крышке. Для этого требуется сжать рукой патрубок, который подходит к теплообменнику.

Для проведения такой проверки необходимо, чтобы двигатель был еще теплый, что означает наличие остаточного давления в системе. Если при сдавливании патрубка рукой будет слышен звук «хрюканья», возникающей в крышке теплообменника, этот звук и является признаком функционирования клапана крышки. Если клапан будет неисправным, то избыточное давление в устройстве может привести к разрыву патрубков, радиатора и даже печки.

Когда возникают проблемы с функционированием охлаждающей системы, уделите внимание обязательно такому немаловажному элементу, как пробка радиатора. Убедитесь в ее исправности. Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя

Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя

Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше

Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя. Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше.

String(10) «error stat»

Автомобиль состоит из множества узлов и деталей, одни из которых требуют постоянного внимания, а другим достаточно и периодического осмотра. Даже небольшие, на первый взгляд, не очень важные детали могут доставить автолюбителю массу хлопот. Вот к таким незаметным устройствам и относится крышка радиатора, неисправность которой может стать причиной ряда проблем. Поэтому и постараемся разобраться: как проверить крышку радиатора и зачем она нужна в автомобиле.

Ремонт/ТО: Пузырьки в бачке — поменял крышку радиатора

Примерно год назад летом в жару у меня на автомобиле перегрелся двигатель и вскипела охлаждающая жидкость, часть ее выдавило через крышку расширительного бачка. Причиной тому была перемычка в монтажном блоке, замененная по ошибке на реле звукового сигнала. Проблема была найдена, жидкость долита и никаких видимых последствий это происшествие на работу двигателя не оказало.

Однако, с наступлением холодов после глушения мотора иногда стали слышны переливы жидкости и булькание под капотом – при отворачивании крышки расширительного бачка в нем наблюдались совсем небольшие пузырьки и побулькивание с пару минут после заглушки, на холодную это явление не проявлялось.

При прогазовке также ничего не менялось, выхлоп с глушителя был в норме, не парил. Масло оставалось чистым, без эмульсии, уровень был в норме.

Тоже самое и с охлаждающей жидкостью. Тоесть, основных признаков прогара прокладки головки блока или микротрещины в цилиндре не было.

При этом наблюдалась плохая и неравномерная работа отопителя салона. Также заметил съежившийся верхний подводящий патрубок радиатора после ночной стоянки – на ощупь чувствовалось что он полый, при длительном прогреве его форма восстанавливалась.

При этом уровень жидкости в расширительном бачке никак не менялся что на холодном, что на горячем двигателе.

В итоге подозрения пали на воздушную пробку в системе, оставшуюся с того случая летом. Уровень жидкости в радиаторе был немного понижен и находился как раз ниже патрубка, поэтому принял решение долить охлаждающую жидкость до уровня, выгнать воздух, прогреть двигатель до рабочей температуры и проверить на следующий день.

Однако, и после ночной стоянки проявилась аналогичная картина со сжатым патрубком, а жидкость была вытеснена в расширительный бачек до верхней отметки – примерно на столько же, сколько было залито накануне.

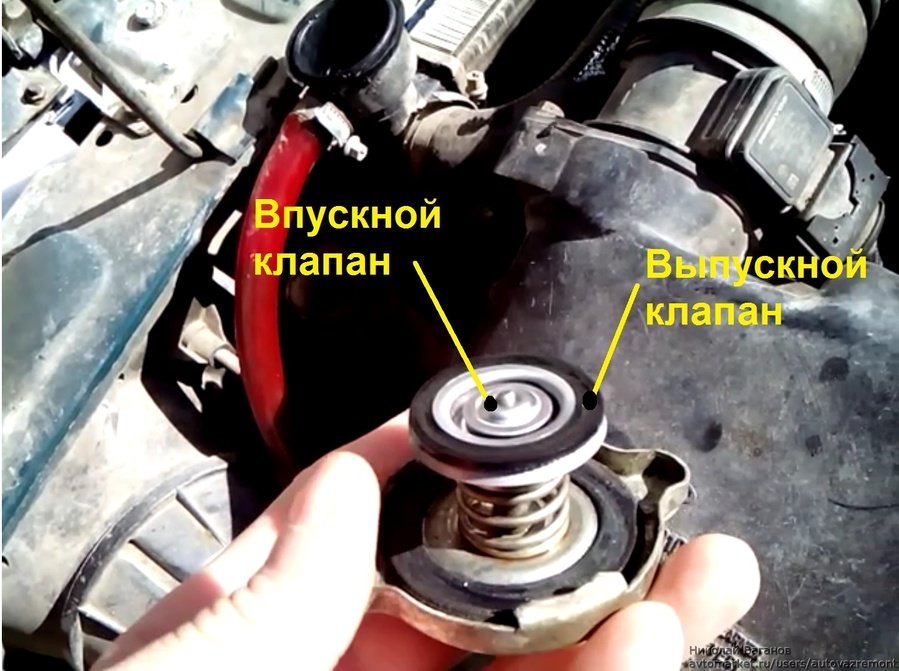

Все это намекало на нерабочий впускной клапан и вероятный подсос воздуха через резиновый уплотнитель крышки радиатора.

Как мы знаем, система охлаждения двигателя является герметичной, а для регулирования перепадов температур и соответственно объема охлаждающей жидкости на крышке радиатора имеется 2 клапана – впускной и выпускной.

При работе мотора жидкость нагревается и увеличивается в объеме, ее излишки через выпускной клапан вытесняются в расширительный бачек, а при остывании двигателя засасываются обратно уже через впускной клапан. Соответственно, в бачке уровень то опускается, то поднимается.

В моем случае, так как не работал впускной клапан, то при остывании двигателя жидкость не могла уйти обратно и патрубок съеживался, при этом происходил подсос воздуха из атмосферы, замещавший антифриз. Поэтому уровень жидкости в бачке не менялся, а в системе присутствовала воздушная пробка, затрудняющая циркуляцию и часть воздуха выходила в виде пузырьков.

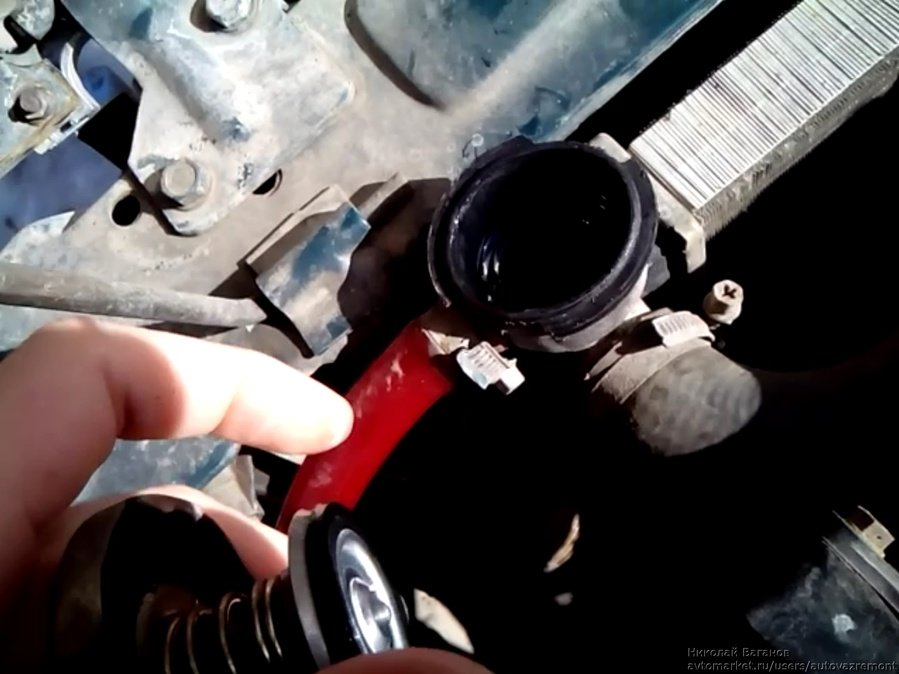

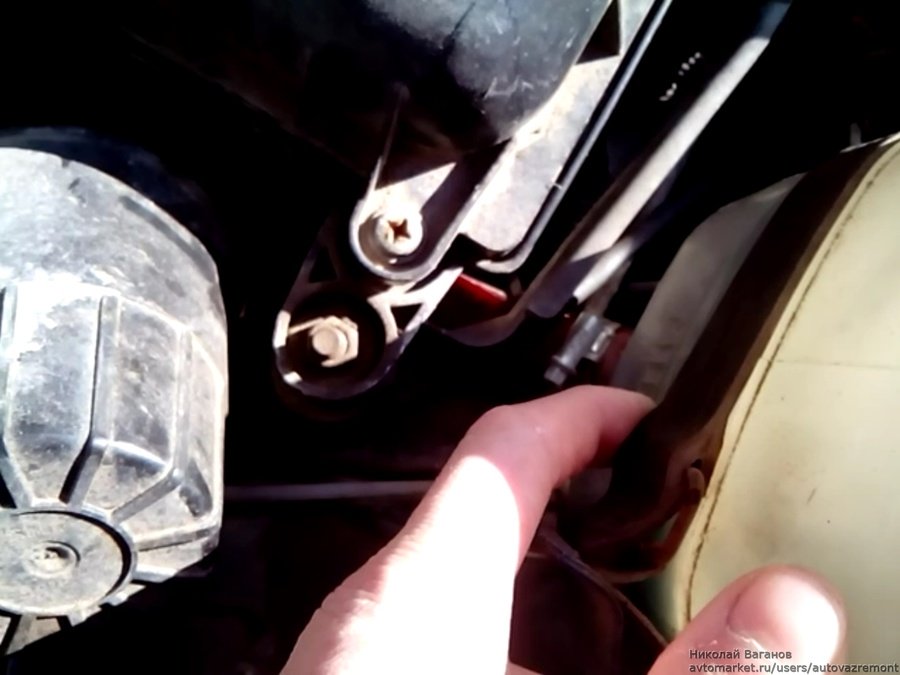

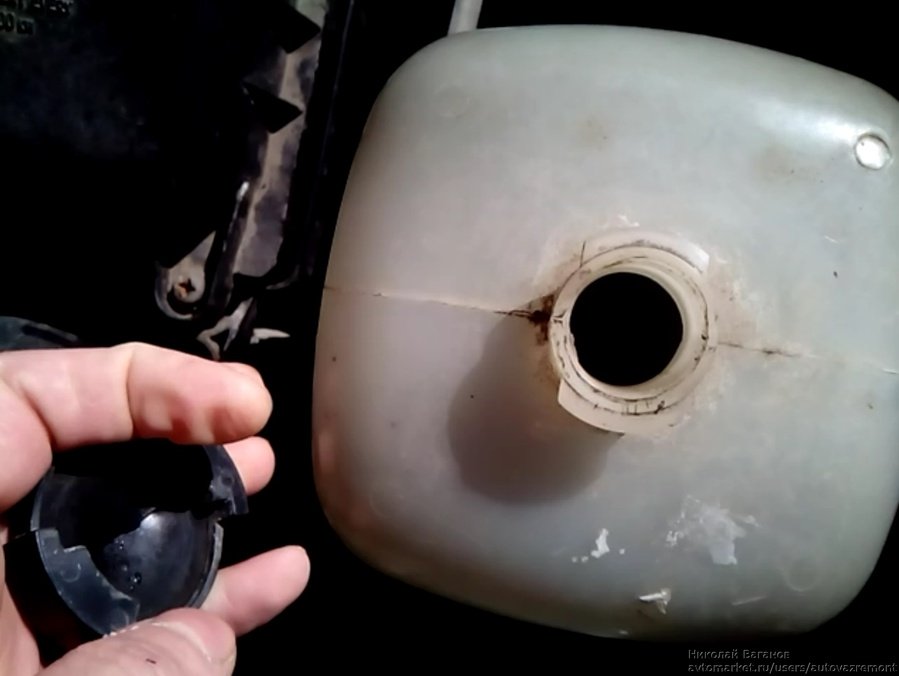

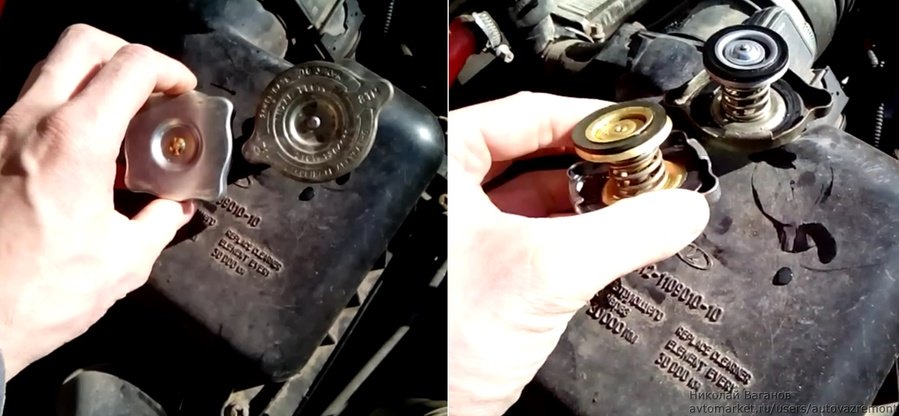

Поэтому принял решение заменить крышку, благо стоит она недорого. Съездил в магазин- купил, от заводской конечно немного отличается, но в принципе аналогичная, хотя пружина немного мягче.

Чтобы выгнать воздух прогреваем двигатель, и проминаем пустой патрубок вытесняя воздух, а расширительный бачек приподнимаем для поступления новой жидкости или доливаем так.

Даем двигателю немного поработать с открытой крышкой, пока весь воздух не выйдет, не допуская его закипания и плотно закрываем новой крышкой. Машину при этом желательно поставить на пригорок.

Как мы видим, после удаления воздуха уровень в расширительном бачке опустился до нижней отметки.

Теперь прокатимся и после ночной стоянки проверим заново – патрубок не съежился, а уровень остался на месте – значит клапана новой крышки работают.

Дополнительно проверяем горловину на подтеки и понаблюдаем не возникнет ли проблема с пузырьками снова. Думаю, что повторится не должно.

Крышка радиатора ВАЗ 2107 назначение и проверка

Первоначально следует отметить, что система охлаждения представляет собой немаловажную систему, от функционирования которой зависит нормальная работа мотора. Различные проблемы в системе охлаждения приводят к серьезным поломкам, поэтому их следует своевременно выявлять и устранять, чтобы избежать серьезных и дорогостоящих поломок.

Одним из важных элементов системы охлаждения автомобиля ВАЗ-2107 является крышка радиатора. Многие привыкли, что крышка – это обычная пробка, способствующая ограничению вытекания жидкости из емкости. Кроме этой основной функции, на крышку радиатора ВАЗ 2107 возложена еще одна важная функция, о чем узнаем подробно в материале.

Особенности крышки радиатора ВАЗ 2107

Крышка радиатора для автомобилей семейства Лада, в том числе и ВАЗ 2107, совмещает в себе две важные функции:

Ограничение вытекания ОЖ из системы, а точнее из радиатора.
Крышка также работает, как клапан.

Важно знать! Исправной пробка считается тогда, когда пружина сжимается с усилием. Если при сжатии пружины прилагать усилия не требуется, то пробку следует немедленно заменить. У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже

Принцип функционирования крышки теплообменника на ВАЗ 2107

Важно знать! Со временем нарушается функционирование пробки радиатора. Данное изделие не подлежит ремонту, поэтому его следует заменить на новую

Особенности проверки исправной работы пробки теплообменника на семерке

Оценивается внешний вид пробки, а также исправность пружинки.
Проверяется исправность при работающей крышке. Для этого требуется сжать рукой патрубок, который подходит к теплообменнику.
