Как правильно выбрать, заменить и подключить фары на ваз 2110 (2112)

Обзор предложений рынка светотехники для ВАЗ 2110-2112

Если вы тоже солидарны с мнением, что существующая система освещения ВАЗ могла бы работать и лучше, тогда вам, наверняка, будет интересен следующий раздел статьи, посвященный конкретным предложениям, существующим сегодня на автомобильном светотехническом рынке для ВАЗ 2110. Интересно также то, что большой ассортимент альтернативных фар позволяет не только модифицировать систему освещения, но и подчеркнуть выразительность вашего автомобиля благодаря своему стильному дизайну.

Желая купить оригинальные фары для ВАЗ 2110-2112, автомобилист наталкивается на фирменные предложения отечественного завода Автосвет, известные под брендом Киржач, а также импортную оптику от Bosch. Однозначного ответа, какой из производителей для автомобилей ВАЗ 2110-2112 лучше — нет. Но основные преимущества предлагаемых товарных позиций действительно можно рассмотреть.

Передние фары КИРЖАЧ (АВТОСВЕТ)

Начнем с фар Киржач от завода Автосвет. Стоят они для автомобилей ВАЗ 2110-2112 порядка 2500 рублей и отличаются тем, что имеют встроенную линзу для ближнего света, что существенно улучшает сфокусированность светового потока. Фары Киржач отлично поддаются всевозможным вариантам тюнинга и доработок. Большим плюсом можно также считать возможность законной установки в данную оптику ксеноновых ламп.

Стоковые фары от Bosch для ВАЗ 2110(2112) не имеют всех вышеупомянутых преимуществ. Возможных модификаций данной оптики в широких массах практически нет. Зато стоят они несколько дешевле (разница в цене может составить до 400 руб). Если вы не планируете дальнейшей модификации оптики — они окажутся более рациональным выбором.

Передние фары Bosch

Кроме того, “бошевские” фары ВАЗ 2110(2112) более устойчивы к загрязнениям, поскольку рабочая площадь отражателя ближнего света куда больше чем у фар Киржач. Стекло рассеивателя фар от Bosch крепится на уплотнителях, а у Автосвета посажено на силикон. Очевидно, что первый вариант куда более удобен в обслуживании. Вывод о том, какие фары интересны именно вам, предлагаем сделать самостоятельно.

Фото и видео инструкция о том как снять фару на ВАЗ 2110

Для того, чтобы заменить лампочку, снятие, а тем более – разборка блок фары не требуется. Но в случае, когда возникает желание протюнинговать, заменить стекла и т.п., совсем не помешает знание того, как на ВАЗ 2110 снять фару. Фара на ВАЗ 2110

Виды световых приборов

На ВАЗ 2110, в зависимости от года выпуска, производителя могут быть установлены либо фары Киржач, либо Bosch. Как те, так и другие представляют из себя блок, в который включены фары дальнего, ближнего света, габаритный свет, указатели поворотов.

Как бы особых отличий не наблюдается, но есть некоторые нюансы:

1. У Киржач стекло посажено на герметик, поэтому как снять, так и заменить его новым сложнее. К тому же, стекло для ближнего света здесь с линзой, которая делает световой поток более целенаправленным, хотя и ограниченным;

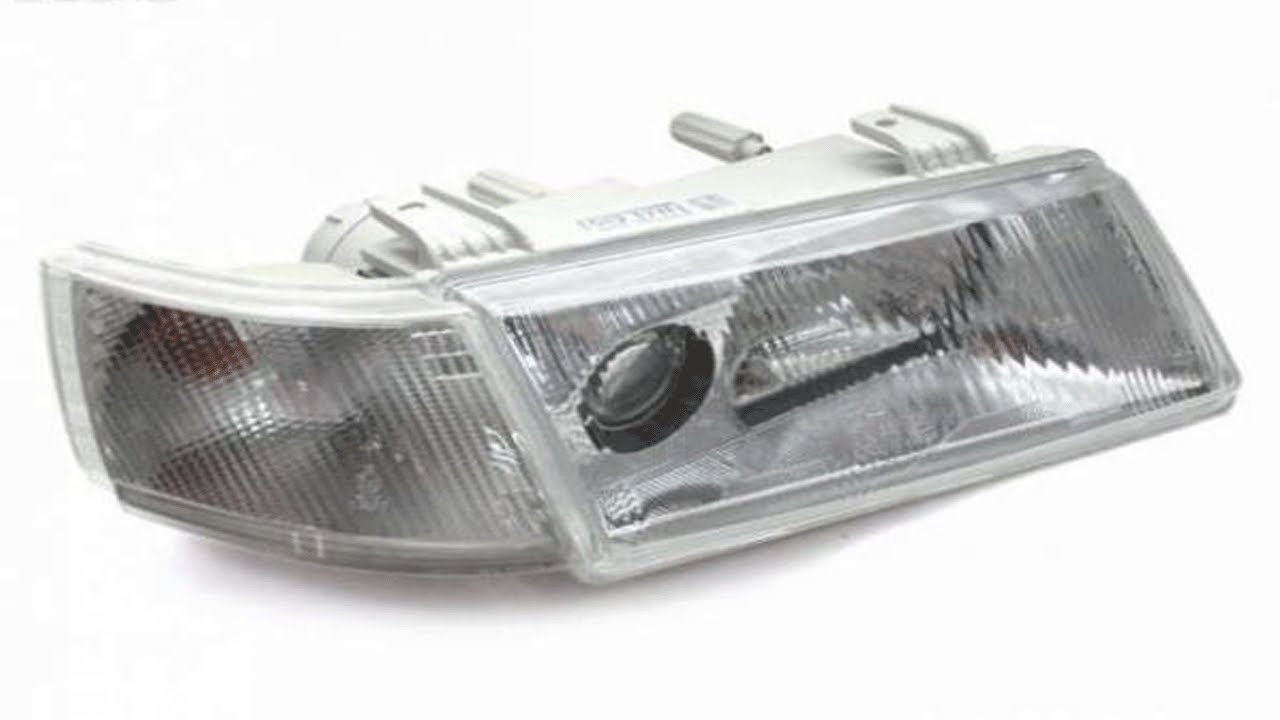

Левая блок фара Киржач

Правая блок фара Bosch

Однозначно сказать какие блок фары лучше, сложно. Но разборка Бошевских однозначно проще. В любом случае не помешает знать, как это делается в обеих случаях.

Демонтаж

Чтобы снять блок фару, необходимо, открыв капот:

1. Обесточить ВАЗ 2110 (это необходимо делать всегда во время ремонта, особенно всего, что связано с электричеством) путем отсоединения минусовой клеммы от АКБ;
2. Снять с радиатора облицовку;
3. Отсоединить от фары колодку с проводами;
4. Прижать защелку цилиндра гидрокорректора и, повернув его на 90° вправо, вынуть из гнезда. Шланги отсоединять не нужно;
5. Открутить три болта, крепящие блок фару, затем подвинуть ее назад;
6. После чего – сдвинуть устройство в бок, в сторону к центру машины, пока оно не выйдет из зацепления с крылом крючок;
7. Ослабить верхние болты бампера;
8. Нажать на накладку снизу, пока ее фланец не выйдет из зацепления с буфером, затем снять накладку;
9. Открутить гайку, крепящую фару снизу;
10. Выдвинув блок фару к себе, отсоединив колодку от указателя поворота, можно ее снять.

Разбор

Произведя правильное снятие, при этом ничего не сломав, можно произвести замену на новое оборудование. А можно разобрать и произвести тюнинг или самостоятельный ремонт.

Происходит разборка так:

• Отверните винты крепления (их два);
• Выведите из зацепления с фарой два крючка на указателе поворота. Теперь можно разобрать на две части.

Как снять стекло?

Снятие понадобится, если нужна, например, замена лопнувшего стекла на ВАЗ 2110 или же оно помутнело, покрылось микротрещинами и т.п.

Если вы имеете дело с Бош, то нужно отжать защелки, затем без труда снять стекло. Устанавливая новое, стоит осмотреть резинку, ее замена также не помешает. Некоторые дополнительно применяют еще и герметик, хотя особой надобности в этом нет, если конечно, вы имеете дело с подлинными изделиями, а не китайскими подделками.

С Киржач придется немного дольше повозиться. Здесь, чтобы произвести снятие стекла, нужно вначале плоскую отвертку аккуратно вставить в угол стекла, образуя щель. Затем к процессу подключить тонкий канцелярский нож.

Вот так, с помощью ножа и отвертки возможно, удастся отсоединить стекло. Если герметик «упирается», нужно подогреть его феном, и сразу же продолжить снятие герметика, пока он тепленький.

При установке новое стекло блок фары можно посадить на более мягкий, строительный герметик. Кроме того, сняв стекло, можно с наружной стороны автомобиля разобрать отражатель, если ему также нужна замена.

Как разобрать фару ВАЗ 2110

Устройство фар десятки в зависимости от производителя может сильно отличаться (см виды фар ). Разборка фары будет показана на двух наиболее популярных моделях: Киржач (Завод Автосвет) и Bosch.

Фары ВАЗ 2110 Киржач

Чтобы снять стекло фары следует аккуратно вставить в угол стекла плоскую отвёртку, а затем в образовавшуюся щель просунуть канцелярский нож, поэтапно срезаем герметик, помогая отверткой. Если герметик не поддается, тогда его нужно нагреть, используя фен, более подробно об этом рассказано в видео:

После того как стекло фары демонтировано, снимаем отражатель фары, откручивая три болта:Чтобы снять плату с отражателем и модулем из фары, следует снять прижимную пружину через отверстие гидрокорректора. Затем максимально закручиваем регулировку и подсовываем ручку отвертки, после чего начинаем выкручивать сначала один винт регулировки, затем другой. Вынимаем плату из фары.

Фары ВАЗ 2110 Бош

Замена стекла фары Bosch производится проще, т.к. вместо герметика используется резиновый уплотнитель. Снимаем стекло фар, предварительно отстегнув защелки.Чтобы снять отражатель фары пришлось выкрутить полностью регулировочные винты и вытащить колпачок внутри отражателя (закрывающий лампу ближнего света), поддев его отверткой с другой стороны.При обратной сборке фары установка стекла производится с помощью герметика или уплотнителя (можно использовать мягкий, строительный). Кстати, а Вы знаете, как сделать тюнинг фар ВАЗ 2110 ?

Тюнинг и ремонт ВАЗ 2110

Информация, представленная в этой статье, будет касаться разбору фары ВАЗ 2110. Для чего же нужно разбирать фару? В моем случае, я делал это для того, чтобы вставить диодную ленту внутрь фары. Также это пригодится тем, у кого фара потеет. Причины могут быть разные.

Как снять фару с ВАЗ 2110 в этой статье я описывать не буду, так как подробную информацию об этом вы можете найти ЗДЕСЬ.

Ну что ж, приступим к самому процессу. Для того чтобы разобрать фару ВАЗ 2110 нужно набраться терпения. Так как процесс разбора просто, но может подзатянуться.

Сначала рассмотрим, как разобрать фару ВАЗ 2110 (Киржач)

Итак, первым делом нужно снять стекло с фары. Я считаю этот этап самым долгим и опасным

Опасным, потому что при неосторожности можно разбить стекло.

А) Вставляем в край фары, между стеклом и пластмассовым блоком отвертку или нож.

Б) При этом появиться небольшая щель, через которую можно вставить канцелярский нож и начать обрезать герметик.

В) будьте аккуратны, не спешите, не вставляйте отвертку сильно глубоко, иначе стекло фары просто треснет.

Г) Проходимся ножом по всему периметру фары. Если герметик не поддается, фару можно прогреть феном.

разборка фар Киржач ваз 2110

Разборка фар Киржач ваз 2110

Видеоурок по разборке передних фар десятого семейства (Киржач) Ролик представляет собой пример, полной.

ремонт фары ваз 2110 boch

Ремонт фары ваз 2110 boch

Д) Когда по всему периметру фары чуть подрезали герметик, можно аккуратно отвертку утопить больше в глубь фары или вставить отвертку потолще.

Е) И опять проходимся ножом по всему контуру. (с первой фарой я игрался 2 часа, со второй меньше, то ли опыта набрался, то ли герметика было там меньше. Вторая мне поддалась за пол часа).

Ж) Когда стекло уже полностью отошло, снимите его с фары. Будьте аккуратны, так как стекло у меня зацепилось за хромированную пластмасску внутри фары. А она то прикруче сзади фары тремя болтами. Поэтому, если и у вас так случилось, подденьте ее канцелярским ножом, чтобы она отцепилась от стекла.

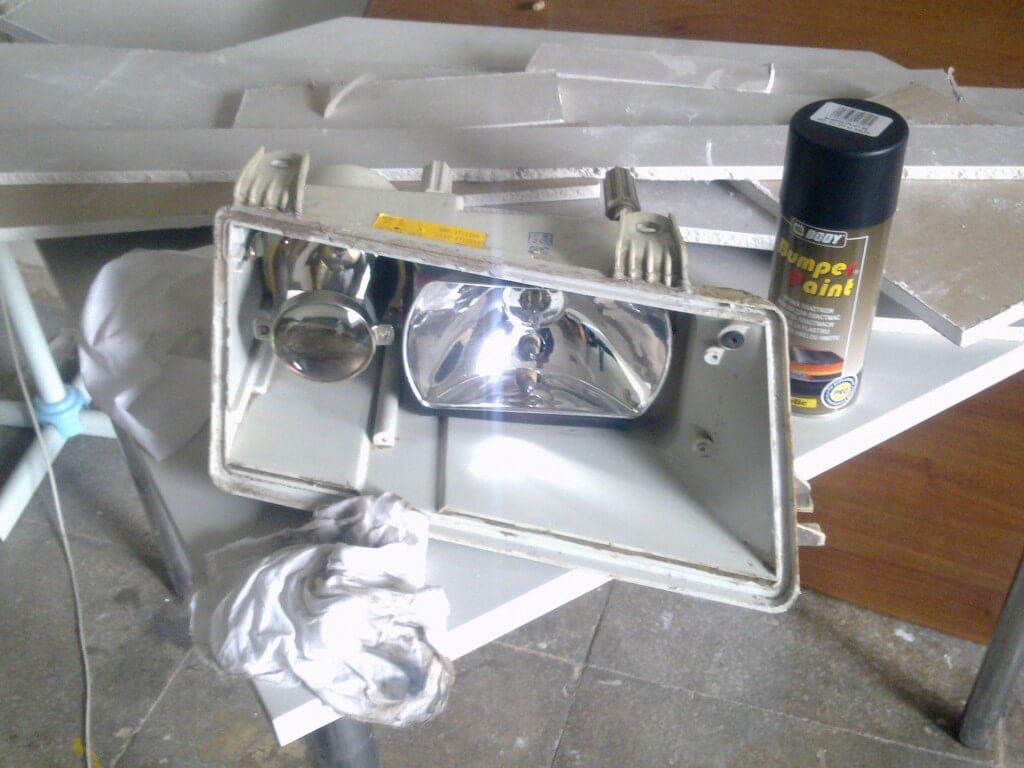

Со стеклом разобрались, идем дальше.

2. Снимаем хромированную вставку. Для этого сзади фары откручиваем 3 болта.

3. Если вам нужно будет снимать модуль фары и отражатель, то через отверстие для гидрокорректора снимите пружину.

4. Теперь закрутите регулировочные винты по максимуму, вставьте ручку отвертки и выкрутите регулировочные винты.

5. Теперь из пластмассового корпуса фары можно достать плату.

Вот и все, теперь рассмотрим разбор фары ВАЗ 2110 (Bosh). С ней все гораздо проще.

1. Стекло на фаре Бош снимаемся очень просто, так как оно не проклеено герметиком. Отстегните защелки фары.

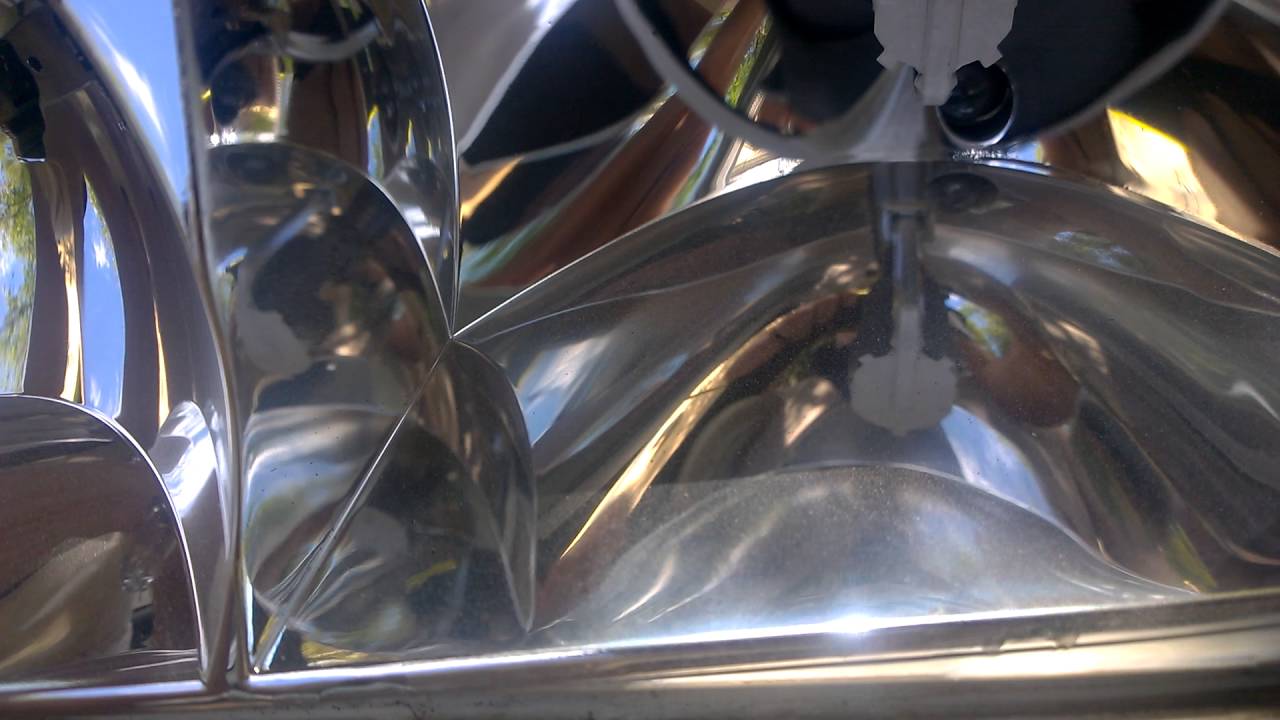

3. Для съема отражателя нужно выкрутить винты регулировки и вытянуть колпачек, который закрывает лампочку ближнего света, для этого подденьте его отверткой с другой стороны.

Разборка фар

Перед началом проведения доработки фар в автомобиле ВАЗ 2110, необходимо произвести следующие простые действия:

Их снятие и разбор

При помощи канцелярского ножа производится аккуратное снятие стекла с фары, а так как оно крепится при помощи специального герметика, обязательная предельная осторожность, чтобы его не сломать. Но если все же оно сломалось, то это не проблема, его можно купить отдельно;
Далее происходит снятие отражателя, откручивая при этом несколько болтов.
Следующий шаг – вынимание всех проводов с задней стороны фары и пружинку с того места, где всовывается гидрокорректор и только тогда возможно вынимание станины с самим модулем из корпуса фары.
Вынуть модуль ближнего света при помощи отвертки и разобрать его до конца.

Для того чтобы сделать свечение лучше производится их доработка, которая включает в себя следующие этапы:

1. Смещение линзы поближе к отражателю;
2. Проведение модернизации шторки;
3. Смена формы отражателя.

Это главные этапы, которые приведут в конечном результате к полной модернизации фар Киржач на автомобиле ВАЗ 2110. Теперь необходимо рассмотреть каждый отдельный этап.

Линза в фаре Киржач ВАЗ 2110

Смещение линзы поближе к отражателю

Переделка начинается со смещения линзы, для уменьшения площади линзы, на которую падает световой поток. Вследствие этого кривизна линзы тоже станет меньше.

1. Разборка модуля и снятие с него линзы. На предполагаемом месте модуля аккуратно разметить срез. Обязательное слежение за тем, чтобы при этом шторка линзы не сместилась со своего места, а оставалась на расстоянии 50 мм из-за фокусного расстояния линзы;
2. По размеченному месту отпилить и закрепить на модуле линзу. Крепится она при помощи тех надрезов, что были сделаны ранее, но при этом сам модуль станет короче. Главное в этом всем то, что чем ближе линза будет находиться, тем больше будет происходить нагрев из-за малой ее площади. Чтобы не промахнуться с расстоянием, самое оптимальное будет приближение линзы на 10 мм.

Проведение модернизации шторки

Для проведения на высшем уровне модернизации и доработки делается хорошее и качественное распределение света. Шторка делается более прямой, чтобы свет не ослеплял попутных водителей, которые едут спереди автомобиля ВАЗ 2110 в задние зеркала. Такой вид шторки был разработан по европейскому ГОСТовскому стандарту и пользуется большим успехом.

Для этого понадобится картон, из которого будет сделан шаблон шторки. Приготовленный картонный шаблон переносится на пластину из металлического материала. Для его вырезания используются ножницы по металлу и готовая шторка крепится на модуль. Также по желанию ее можно обмотать фольгой, чтобы было лучшее рассеивание света, также с ее помощью ставят противотуманные фары.

Под линзой на корпусе модуля спиливаются края. Если их спилить правильно (не больше одного миллиметра по кольцу), тогда край кольца не будет мешать правильному потоку света.

Смена формы отражателя

Если есть желание изменить ширину подачи светового потока без смены его высоты, то возможно своими руками поменять саму форму отражателей. Между прочим, на импортных автомобилях отражатели имеют овальную форму, что является оптимальным вариантом.

Доработка фар с полным изменением формы отражателя поможет значительно увеличить ширину подачи светового пучка. Отражатель на автомобиле марки ВАЗ 2110 имеет стандартную круглую форму и если его взять и прижать к полу, то легко получается овальная форма.

Для удешевления отражателя, сделан он из обычного листового металла литым недорогим способом и поэтому данный материал очень эластичный и легко поддается изменению формы.

Отражатель в фаре Киржач ВАЗ 2110

Чтобы не порезать руку следует надеть перчатку. Но не стоит сильно увлекаться, так как имеются определенные стандарты по ширине, которая должна быть в приплюснутой части 93,2 мм. Если же этого стандарта не поддерживаться, то световой пучок будет иметь деформированную форму подачи. Поэтому при изменении формы отражателя усилия прилагаются понемногу, контролируя смену размеров. Чтобы при установке отражателя совпали все крепления, то они также делаются овальной формы и само крепление отражателя.

Эти простые по своей технологии изменения позволят легко и без дополнительных затрат модернизировать фары Киржач на автомобиле ВАЗ 2110. Но главное то, что все проведенные изменение не сертифицированы и полностью ложатся на ответственные плечи водителя.

После проведения модернизации фар обязательно нужно выполнить регулировку фар ВАЗа 2110.

ВАЗ 2110: фары ближнего и дальнего света

ВАЗ 2110 укомплектован двумя видами оптики: отечественные фары (г. Киржач) и немецкие блок-фары «Bosch» (г.Рязань). При этом оптика фар отечественного и немецкого производства имеет некоторые конструктивные отличия.

Если говорить о фарах от , то это наличие линзового блока для ближнего света, что делает световой поток более сконцентрированным, но при этом рассеиватель не позволяет использовать весь потенциал линзы.

Фары ВАЗ 2110 от ««Bosch» получили рефлекторы дальнего и ближнего света. Примечательно то, что не имея линз, немецкие фары по сравнению с фарами от «Автосвет» имеют более высокое качество рассеивателя. В любом случае, фары обоих производителей предполагают одинаковый процесс регулировки света.

Идем далее. Чтобы понять, когда необходима регулировка света фар 2110, необходимо разобрать несколько основных признаков и причин нарушения регулировки.

Прежде всего, результатом нарушения регулировки фар становится то, что фары ближнего света, вместо того чтобы освещать дорогу, начинают светить вверх и слепить водителей, движущихся навстречу. Также возможен вариант, когда фара «смотрит» вниз и освещает всего несколько метров перед авто, что неприемлемо для езды в темное время суток.

Так вот, причин для нарушения регулировки несколько:

• после замены перегоревшей лампочки в фаре (чаще всего сгоревшую лампу оригинал меняют на подходящий по типу аналог, где расположение спирали может быть смещено);
• после замены неправильно вставлена лампочка (перекос);
• ремонт после повреждения передней части автомобиля в результате ДТП с демонтажем оптики (установка новых фар с небольшим смещением от того места, где были установлены штатные фары завода-производителя);
• выход из строя фар по причине их длительной эксплуатации (помутнение стекла, рассыхание пластика, удерживающего в корпусе отражатель либо линзу) и т.д.

В любом случае, нужна проверка оптики и регулировка. При этом отрегулировать фары ВАЗ 2110 вполне можно своими руками. Главное, придерживаться приведенных ниже рекомендаций.

Модернизация фар

Несмотря на чуть более высокие эксплуатационные показатели фирмы «Киржач» для модели 2110, многие автолюбители хотят усовершенствовать ее комплектацию. Улучшение требует разборки фар, которая происходит следующим образом:

• снимите с фары стекло, которое прикрепляется при помощи герметика. Используйте канцелярский нож;
• демонтируйте отражатель. Для этого вам придется открутить несколько болтов;
• на задней стороне фары выньте все провода, а также пружину, которая крепит гидрокорректор;
• извлеките модуль из фары, потянув его на себя.

Самыми популярными способами усовершенствования фар в ВАЗе 2110 являются:

• смещение линзы ближе к отражателю. Это делается для уменьшения площади линзы, на которой располагается поток света, что позволяет избежать ослепления водителей, которые едут спереди (через их стекла заднего вида);
• модернизация шторки. Обеспечивает более качественное светораспределение;
• изменение формы отражателя. Делается для изменения ширины потока света. Так как отражатель делается из листового металла, ему можно легко придать, например, овальную форму;
• регулировка потока света. Ее можно сделать, подкрутив на корпусе блок-фары несколько винтов, что изменит угол наклона оптики вашего авто и ее расположение по горизонтали и вертикали.

Фары «Киржач» допускают монтаж внутрь них биксенонового модуля, который усиливает мощность светового потока. Модуль биксенона и «Киржач» практически не отличаются друг от друга, что делает легкой их замену.

Она происходит следующим образом:

• модуль снимается с посадочного места по алгоритму, описанному выше;
• проводка ксеноновых лампочек подключается к проводке автомобиля.

Установка ксеноновых ламп позволит сделать освещение ярче. После сборки желательно сразу проверить освещение в ВАЗе 2110 на предмет правильности подключения проводов.

Что следует знать об оптике авто?

На современном автомобиле установлено большое количество осветительных приборов.

Все они объединены в единую систему освещения, которая выполняет такие функции:

• освещает дорогу и обочину;
• сигнализирует о намерениях водителя;
• информирует о габаритах авто;
• освещает салон, подкапотное пространство, багажное отделение и т.д.

Все приборы делятся на внешнее и внутреннее освещение. К внешнему относятся передние блок-фары, поворотники, габариты, подсветка номерного знака, противотуманные фары на ВАЗ 2112. Передние фары на ВАЗ 2112 представляют собой блок, в котором находится несколько осветительных приборов: лампы ближнего и дальнего света, ДХО.

Поворотные и габаритные огни являются сигнализирующими. Первые предупреждают о намерениях водителя выполнить тот или иной маневр, вторые информируют о габаритах автомобиля. Они встроены в переднюю блок-фару и задние фонари. Особенностью сигнализирующих приборов является то, что они светят желтым светом и синхронно.

Требования по установке на авто дневных ходовых огней появилось недавно. Они имеют интенсивный свет, их функция — улучшать видимость автомобиля при движении в дневное время. При их отсутствии эту функцию выполняет ближний свет или ПТФ. Противотуманные фары на ВАЗ 2112 предназначены для передвижения во время непогоды, когда плохая видимость. Спереди они устанавливаются парно. Сзади могут отсутствовать.

Задние фонари ВАЗ 2112, как и передние фары, представляют собой блок-фары. Они включают наружный фонарь, поворотные и габаритные огни.

К задней оптике относится стоп-сигнал, фонарь для багажного отделения и подсветка номерного знака.

Внутреннее освещение составляют: фонари подсветки салона, подкапотного пространства, дверные габариты, фонарь багажника, вещевого ящика, подсветка приборной панели.

Особенности выбора

Автомобильная оптика постоянно развивается и на данном этапе можно назвать следующие ее виды:

• галогенная;
• ксеноновая;
• светодиодная;
• лазерная.

Галогенные лампы своей конструкцией напоминают обычные лампы накаливания: в стеклянной колбе находятся электроды с нитью накаливания из вольфрама. Из-за высокой температуры нагрева галогенки быстро выходят из строя, так как перегорает вольфрамовая нить. Главным преимуществом этих ламп является низкая стоимость.

Ксеноновые лампы светят гораздо ярче галогенных. При этом в них отсутствует нить накаливания, поэтому им не страшны удары и вибрации. Ксенон долговечен, экономичен. Недостаток в том, что менять приходиться обе лампочки, так как при эксплуатации снижается яркость, поэтому свет ламп будет различным. Кроме того, для ксеноновой оптики необходима установка блока розжига.

Светодиодная оптика имеет яркий свет, экономное энергопотребление, долгий срок службы, не нагревается. Еще одним преимуществом является возможность установки светодиодов разного цвета. Недостатком является низкая эффективность. Для качественного освещения необходимо большое количество светодиодов (автор видео — Pro Sport).

В лазерной оптике используются лазерные светодиоды, отличающиеся большой мощностью и небольшими размерами, свет у них очень яркий. Недостатком лазерных осветительных элементов является сложность управления.

При выборе оптики следует руководствоваться следующими факторами:

Выбирая лампы нужно учитывать параметры (тип цоколя, маркировку и т.д.), которые указаны в руководстве по эксплуатации. Нельзя устанавливать ксенон на ВАЗ 2112 в галогенную оптику

При установке ксенона необходимо менять оптику на соответствующую линзу

Обращать внимание следует на производителя, и покупать осветительные приборы известных фирм. У продавца следует требовать сертификат, в котором указано, что данная продукция может использоваться в европейских странах

Общая электросхема электрооборудования ВАЗ 2110 / 2111 / 2112 без моторной проводки (блок управления двигателем).

1. Передние блок-фары;
2. Звуковой сигнал;
3. Злектрический вентилятор системы охлаждения двигателя;
4. Стартер;
5. Аккумуляторная батарея;
6. Генератор;
7. Выключатель света заднего хода / датчик включения задней скорости;
8. Электрический привод блокировки замка правой передней (пассажирской) двери;
9. Реле включения электрических стеклоподъемников;
10. Реле включения стартера;
11. Электромотор отопителя;
12. Микромотор-редуктор привода заслонки отопителя;
13. Электромотор омывателя лобового стекла;
14. Датчик уровня жидкости в бачке омывателя;
15. Электропривод блокировки замка левой передней (водительской) двери;
16. Переключатель электрического стеклоподъемника правой передней (водительской) двери;
17. Электрический привод замка багажника;
18. Дополнительный резистор (реостат) электродвигателя вентилятора отопителя;
19. Мотор-редуктор очистителя ветрового стекла;
20. Переключатель (кнопка) электрического стеклоподъемника левой передней (водительской) двери;
21. Электрической привод стеклоподъемника правой передней (пассажирской) двери;
22. Блок управления системы блокировки замков дверей;
23. Переключатель наружного освещения (кнопка включения габаритного и ближнего света);
24. Датчик уровня тормозной жидкости;
25. Электропривод стеклоподъемника левой передней (водительской) двери;
26. Контрольная лампа включения противотуманного света;
27. Выключатель (кнопка) противотуманного света;
28. Комбинация приборов;
29. Контрольная лампа обогрева заднего стекла;
30. Выключатель (кнопка) обогрева заднего стекла;
31. Подрулевой переключатель (переключение света: ближний — дальний, управление очистителями лобового стекла, поворотники и сигнал);
32. Реле включения противотуманного света;
33. Выключатель (Замок) зажигания;
34. Монтажный блок / Блок предохранителей;
35. Лампа подсветки рычагов управления отопителем;
36. Выключатель аварийной сигнализации;
37. Контроллер системы автоматического управления отопителем;
38. Лампа освещения вещевого ящика;
39. Выключатель лампы освещения вещевого ящика;
40. Прикуриватель;
41. Блок индикации бортовой системы контроля;
42. Лампа освещения пепельницы;
43. Розетка для переносной лампы;
44. Выключатель освещения приборов;
45. Электропривод блокировки замка правой задней двери;
46. Переключатель электростеклоподъемника правой задней двери;
47. Часы;
48. Электропривод стеклоподъемника правой задней двери;
49. Выключатель сигналов торможения;
50. Электропривод стеклоподъемника левой задней двери;
51. Переключатель электростеклоподъемника левой задней двери;
52. Электропривод блокировки замка левой задней двери;
53. Боковые указатели поворота;
54. Выключатель контрольной лампы стояночного тормоза;
55. Фонарь освещения багажного отсека;
56. Плафон индивидуального освещения;
57. Плафон освещения салона;
58. Датчик температуры системы климат-контроля;
59. Выключатели (концевики) в стойках передних дверей;
60. Выключатели (концевики) в стойках задних дверей;
61. Наружные (На кузове) задние фонари;
62. Внутренние (На двери багажника) задние фонари;
63. Фонари освещения номерного знака;
64. Моторедуктор очистителя заднего стекла (на автомобилях ВАЗ 2111 и 2112);
65. Электродвигатель омывателя заднего стекла (на автомобилях ВАЗ 2111 и 2112);

   А — Колодки для подключения правой передней колонки;   Б — Колодки для подключения аудиоаппаратуры;   В — ВАЗ 2110:Колодки для подключения электродвигателя омывателя заднего стекла;   Г — Колодки для подключения левой передней колонки;   Д — Колодка для подключения жгута проводов системы впрыска;   Е — Разъем для диагностики электроусилителя руля;   Ж — Разъем для диагностики системы автоматического управления отопителем;   3 — Колодки для подключения правой задней колонки;   И — Колодки для подключения левой задней колонки;   К — Колодка для подключения бортового компьютера;   Л — к электроприводу замка багажника;   М — Колодки для подключения дополнительных сигналов торможения;   Н — к элементу обогрева заднего стекла.

Заключение

Тюнинг фонарей — довольно частое явление на автомобилях марки ВАЗ. Это связано с тем, что не всегда их конструкция позволяет добиться качественного полноценного освещения дороги при ночной езде. В то же время это серьёзный элемент экстерьера любого автомобиля. Какой водитель не захочет, чтобы его машина выглядела на дороге эффектно и современно? Сегодня существует множество средств и методов тюнинга источников освещения на автомобилях марки ВАЗ. Кроме рассмотренных, в этой статье вы, без сомнения, сумеете найти множество других. Фантазия и смекалка помогают автолюбителям регулярно находить всё новые способы сделать свою машину лучше и красивее.

votes

Рейтинг статьи
