Замена клапана продувки адсорбера (КПА) на Лада Гранта своими силами

Сегодняшняя статья будет посвящена системе улавливания топливных паров, а если точнее, то клапану продувки адсорбера. Вы узнаете, что такое клапан продувки адсорбера, для чего он предназначен, как понять, что клапан продувки вышел из строя, а также о том, как заменить КПА на Лада Гранта.

Немного теории…

Что такое клапан продувки адсорбера?

На самом деле тема довольно обширная и описывать принцип работы КПА, а также все тонкости системы вентиляции топливных паров, можно очень долго. Но так как основная идея моей сегодняшней статьи — это замена клапана продувки адсорбера своими руками, то теорию затрону лишь поверхностно.

В общем, по мере ужесточения экостандартов и требований международных ассоциаций к автопроизводителям, автомобили стали «обрастать» различными датчиками, контроллерами и целыми системами, главной задачей которых было — снизить уровень вредных выбросов в атмосферу. И если катализатор дожигает уже отработавшие газы и нейтрализует уровень вредного CO/CO2/CH/NO, то адсорбер борется с парами топлива.

Адсорбер, о котором я уже когда-то рассказывал, представляет собой небольшую коробку или резервуар, заполненный мелким углем, который впитывает пары топлива, тем самым выполняя две функции — вентиляция и нейтрализация вредных испарений. Работа адсорбера крайне важна во время остановки двигателя, именно после того как вы заглушили мотор адсорбер начинает впитывать и нейтрализовать все испарения, поступающие из топливного бака.

Когда вы запускаете мотор в работу включается клапан продувки адсорбера. Он обеспечивает вентиляцию топливных паров, которые отводятся из адсорбера и поступают во впускной коллектор, где дожигаются в процессе работы двигателя. Таким образом происходит «продувка» адсорбера, его вентиляция, а также нейтрализация вредных испарений путем их дожигания

Более подробно о том, что такое адсорбер, о принципе его работы, а также основных неисправностях читайте в этой статье, если вам интересно можете полюбопытствовать, а мы перейдем к более важной теме

Появляется ошибка Р0441- «Некорректный расход воздуха через клапан продувки адсорбера»;
Увеличивается расход топлива;
Ухудшается динамика;
Нестабильная работа двигателя на холостых.

Как проверить клапан продувки адсорбера Лада?

Снимаем КПА и подаем на выводы питание 12 В на выводы. Рабочий клапан должен щелкать, если никаких звуков и щелчков клапан не издает, скорее всего, он вышел из строя или проще говоря заклинил.
Второй способ проверки. Берем КПА и пробуем продуть его ртом, если продувается без проблем, то клапан не рабочий. Исправный клапан продувки без питания не получится продуть.

Замена клапана продувки адсорбера на Лада Гранта своими руками

В магазине покупаем новый КПА, а также два хомута маленьких и шланг подходящего диаметра, как правило подходит топливный шланг. Берем минимальный набор инструментов (отвертка, нож, пассатижи) и приступаем к работе, весь процесс отнимет у вас не более получаса времени.

Первое, что необходимо сделать — снять воздушную гофру с корпуса воздухана, для этого берем отвертку и ослабляем хомуты. Снимаем патрубок и под всем этим хозяйством находим наш клапан.

Отсоединяем крепление КПА и отключаем его питание, оно имеет колодку с фиксатором, на который нужно надавить. Затем отсоединим по очереди патрубки клапана адсорбера.
Один шланг тот, что из «дубового» пластика, одетый на штуцер можно просто срезать, снимать его не пытайтесь, даже если все удастся, то на новом клапане она будет держаться неплотно. Тем более у нас все предусмотрено и подготовлен новый патрубок. Если сильно хочется можно использовать герметик и попытаться им загерметизировать соединение старого шланга.

Снимаем все быстросъемные соединения и перекручиваем их на новый шланг

Сами шланги и разъемы важно не перепутать, чтобы не нарушить работу системы вентиляции

Собираем все в обратном порядке и крепим патрубок воздуховода на место. Далее заводим мотор и убеждаемся, что проблема исчезла. Ошибку лучше предварительно стереть.

На этом буду заканчивать, как видите ничего сложного. Замена клапана продувки адсорбера производится ненамного сложнее, чем так же замена воздушного фильтра. Пробуйте и у вас все обязательно получится. Если статья была для вас полезной, поделитесь ссылкой на нее со своими близкими, для этого скопируйте ссылку для социальных сетей или воспользуйтесь специальными кнопками, расположенными ниже. Буду также признателен если оставите содержательный комментарий. Всем пока и до новых встреч на ВАЗ Ремонт.

Фото отсюда: https://www.drive2.ru/l/8677844/, https://www.drive2.ru/l/7641808/

Зачем нужен адсорбер?

После прекращения работы двигателя, в топливном баке скапливаются пары бензина, которые попадают к заливной горловине. После этого они попадают в сепаратор, после чего конденсируются и попадают в бензобак.

Но имеется небольшое количество паров, которые не конденсируются. По специальному паропроводу они попадают в адсорбер, в котором с помощью активированного угля фильтруются и поглощаются.

После запуска мотора, включается система продувки адсорбера. Открывается электромагнитный клапан, после чего пары отправляются в цилиндры. Из этого следует, что все скопившиеся пары сгорают в двигателе ,не попадая при этом в атмосферу.

Адсорбер Нивы Шевроле находится под капотом, возле расширительного бочка.

Принцип работа адсорбера

Клапан работает только в то время, когда запущен двигатель. Выполняется продувка адсорбера, а также очистка его от топливных остатков. Задачей клапана является продувка и вентиляция устройства. Это необходимо для того, чтобы повысить КПД двигателя, а также уменьшить количество вредных выбросов в окружающую среду.

Работа устройства сопровождается специфическим шумом. Это особенно заметно на автомобилях отечественного производства. Некоторые водители пугаются, и думают что требует замены ремень ГРМ. Но это легко проверить, нажав на педаль газа. Если количество щелчков на повышенных оборотов не увеличивается, значит причиной их возникновения является клапан адсорбера.

Признаки поломки

Адсорбер, как и любая другая деталь, имеет свой срок службы. По истечении определенного времени, фильтр начинает забиваться, создавая препятствия бесперебойному выходу паров. Кроме того замечается сбой в работе механизма клапана. Его начинает клинить и пропадает контакт в районе разъема. Существуют косвенные признаки появления неисправностей в работе клапана:

Повышенное давление в бензобаке. Проявляется в виде шипения во время открытия крышки;
При нажатии на газ слышен стук клапана;
Нестабильные обороты холостого хода. Имеется еще большое количество признаков указанной неисправности. Главной из которых является поломка адсорбера;
При диагностике загорается лампочка с кодом ошибки;
При включении клапана не слышен щелчок;
В салоне слышен запах бензина.

Можно попробовать почистить или отрегулировать клапан. Сам адсорбер ремонту не подлежит, поэтому не существует другого выхода, как замена его новым.

Какой фирмы лучше установить?

Чтобы избежать проблем с обслуживанием и установкой детали, рекомендуем приобрести «родную», от производителя ДААЗ, или Bosch. Минимальная цена составляет 700 рублей. Артикул товара – 21103-1164010. Отдельно можно приобрести клапан, существующий в нескольких вариациях. Цена на него стартует с отметки 350 рублей.

Инструкция по замене

Громкий стук продувочного клапана является прямым сигналом к регулировки. Она производится с помощью специального винта, головка которого залита эпоксидной смолой. С ее помощью исключается возможность самопроизвольного раскручивания.

После зачистки контактов разъема, устраняются проблемы с цепью питания.

Замена продувочного клапана производится следующим образом:

Раскручиваются болты на хомутах штуцера клапана;
Снимаются вакуумный и продувочный шланги;
С помощью отвертки демонтируется старый клапан;
Вставляется новый клапан;
Шланги ставятся на место;
Затягиваются хомуты.

Замена адсорбера представляет собой похожую процедуру. Для ее выполнения помимо отвертки еще понадобится ключ на 10. С помощью отвертки ослабьте и снимите шланги. Затем откручивается болт, с помощью которого крепится адсорбер. Следующим шагом становится аккуратное извлечение детали и замена ее новой. В конце вставляются все шланги и хомуты.

Полностью отказаться от адсорбера невозможно. С его помощью компенсируются перепады давления, возникающие во время охлаждения и нагреве топливного бака. Помимо этого, с помощью клапана контролируется ЭБУ двигателя. Заглушка на шланге приведет к тому, что компьютер будет фиксировать ошибку. А не заглушенная трубка может стать причиной засорения топливного бака.

система питания Нива Шевроле • Chevrolet Niva

Схема системы питания двигателя: 1- форсунки; 2 — колпачок штуцера контроля давления топлива; 3 — регулятор давления топлива; 4 — топливная рампа; 5 — шланг подвода паров бензина к корпусу дроссельной заслонки; 6 — адсорбер с электромагнитным клапаном; 7 — корпус дроссельной заслонки; 8 — двухходовой клапан; 9 — уплотнительное кольцо; 10 — электробензонасос; 11 — прижимное кольцо; 12 — датчик указателя уровня топлива; 13 — шланг слива топлива; 14 — вентиляционный шланг; 15 — пробка заливной горловины; 16 — наливная труба; 17 — шланг наливной трубы; 18 — топливный бак; 19 — топливный фильтр; 20 — сливной трубопровод; 21 — подающий трубопровод; 22 — регулятор холостого хода ОПИСАНИЕ КОНСТРУКЦИИ Запас топлива находится в баке, расположенном под задним сиденьем. Бак — штампованный из стального освинцованного листа, верхняя и нижняя его части сварены между собой. Пробка заливной горловины бака герметична. Наливная труба и гравитационный клапан, выполненные единым блоком из пластмассы, соединены с баком тремя резиновыми шлангами разного диаметра. Шланги закреплены хомутами. Шланг большего диаметра (наливной трубы) служит для заливки топлива, среднего — для вентиляции топливного бака, а меньшего — для слива топлива из клапана в бак. Вентиляционный шланг служит для отвода воздуха, вытесняемого из бака при заправке, и для отвода паров бензина через гравитационный и двухходовой клапаны в адсорбер системы улавливания паров топлива (патрубок адсорбера с надписью «ТАNК»). Гравитационный клапан предотвращает вытекание топлива из бака при опрокидывании автомобиля, а двухходовой клапан — чрезмерное повышение или понижение давления в баке. В адсорбере, расположенном в моторном отсеке, пары топлива поглощаются и удерживаются активированным углем при неработающем двигателе. Второй патрубок адсорбера (с надписью «АIК») соединен с атмосферой, а третий через электромагнитный клапан продувки — шлангом — с корпусом дроссельной заслонки. При выключенном зажигании электромагнитный клапан закрыт, и в этом случае адсорбер не сообщается с корпусом дроссельной заслонки. При запуске двигателя контроллер системы управления начинает подавать управляющие импульсы на клапан. Клапан сообщает полость адсорбера с корпусом дроссельной заслонки, и происходит продувка сорбента: пары бензина смешив с воздухом и отсасываются шланг и корпус дроссельной заслонки в ресивер, в впускную и далее — в цилиндры двигателя. Контроллер регулирует степень продувки адсорбера в зависимости от режима работы двигателя, больше расход воздуха двигата тем больше длительность управляющих импульсов (8, 16, 32 Гц) интенсивнее продувка. Топливный насос — электрический роторный, установлен в топливном баке и конструктивно объединен с датчиком указателя уровня топлива.

Чип-тюнинг и EVAP

Для увеличения мощности двигателя в работу системы улавливания бензиновых паров вносят изменения. Они могут быть выполнены двумя методами: с помощью коррекции работы электронного блока управления (ЭБУ) программным способом и механическим. В первом случае вручную вносят изменения в работу EVAP, блокируя сигналы с клапанов адсорбера, которые регулируют производительность насоса, подающего топливо и воздухомера.

С механическим вариантом все просто, демонтируется предохранительный клапан высокого разряжения. Оба приема позволяют увеличить мощность авто, но пагубно влияют на катализатор, от которого также следует избавиться. Эти «модернизации» приводят к ухудшению экологических показателей автомобиля.

Что такое адсорбер, какую задачу выполняет, какие могут быть проблемы, об этом и о многом другом поговорим в сегодняшней статье.

Многие автовладельцы даже понятия не имеют, не то что об устройстве системы, а порой даже о её существовании. Поэтому задача данной статьи «разложить всё по полочкам», в том числе узнать, как работает устройство, а также, где оно находится.

Зачем нужен адсорбер?

Изначально создавался, как дань экологическим нормам, точней под ЕВРО2. По большому счёту, мотор можно настроить так, что он обойдётся и без него. Но, с учётом современных норм, недопустимы утечки паров. Плюс, адсорбер не позволяет парам топлива попадать в салон, что как вы понимаете тоже малоприятно. Если на старых автомобилях, ещё карбюраторного типа, такой системы в принципе не было, на всех современных инжекторах, она обязательна.

Устройство адсорбера и где он находится?

Адсорбер конструктивно представляет собой цилиндр, причем пустотелый, внутри которого находится, так называемый фильтрующий компонент. Также адсорбер состоит из ряда дополнительных модулей, к примеру:

• Первое — это емкость, в которую помещается фильтр.

• Фильтрующий элемент, зачастую — это простой гранулированный активированный уголь.

• Сепаратор, устройство принимающие и отправляющие обратно в бак задержанные пары топлива.

• Магнитный клапан, отвечающий за смену режимов работы.

• Гравитационный клапан предотвращает перелив топлива, в случае опрокидывания автомобиля.

• Различные соединительные шланги и трубки.

Пожалуй, одним из основных элементов всей адсорбирующей системы является магнитный клапан. Именно от него зависит режим работы, смена режимов. То есть, он отвечает за своевременное переключения режима накопления, когда пары скапливаются в емкости, на режим передачи паров обратно в бак.

В зависимости от автомобиля и даже моделей одного производителя, месторасположение может меняться. Здесь нужно узнавать конкретно по моделям и даже году выпуска. Отличный пример, Audi A4 B5, где в разные годы системы располагали под передним, задним подкрылком, под запаской, непосредственно на баке. Поэтому изучите инструкцию по эксплуатации, там, как правило, указывается, где может находиться адсорбер. На отечественных Lada практически на всех моделях, адсорбер находится в правом углу, если смотреть по ходу движения автомобиля, рядом с фарой.

Как снять сепаратор улавливания паров бензина и гравитационный клапан на Приоре: ремонт и замена

Часто владельцы Приор задаются вопросом о том, что это за конструкция, которая располагается в подкрылке левого заднего колеса. Это устройство ошибочно называют адсорбером. На самом деле это сепаратор, который предназначен для того, чтобы пары бензина конденсировались на его стенках, после чего в бак возвращалось топливо в жидком виде.

Один из самых распространенных видов неисправности сепаратора — нарушение герметичности корпуса.

Определить это можно визуально, осмотрев деталь, а также путем обнаружения масляных пятен на поверхности и характерного запаха бензина. Обычно повреждения возникают на штуцере, через который бензин поступает обратно в бак. Ниже на фото показано, как выглядит нарушение герметичности корпуса сепаратора Приоры. Если шланг не имеет хомута, то рекомендуется его установить.

В случае выхода детали из строя (если поврежден корпус, что обычно случается, когда на автомобиле не используются подкрылки «локеры»), ее необходимо заменить. Меняется она полностью вместе с гравитационным клапаном и трубками. Процесс снятия и замены выполняется это следующим образом:

Поддомкратить заднюю левую часть, и снять колесо. При наличии подкрылка, его необходимо снять. Если его нет, то рекомендуется установить, что позволит увеличить срок службы кузовных частей автомобиля и сепаратора.
Отсоединить от бензобака трубку слива топлива, которая приходит от сепаратора, сжав для этого фиксатор быстросъемного разъема.
Поддеть держатель трубки с помощью отвертки, и извлечь его.
Выкрутить четыре гайки крепления трубок подвода паров топлива к сепаратору и гравитационному клапану, используя ключ на «10».
Над шлангом тормозного механизма левого колеса располагается крепление трубки гравитационного клапана. Выкручиваем гайку ключом на «10».
Над хомутом, который соединяет трубу основного и дополнительного глушителей, находится еще одно крепление трубки, которое также вывинчивается ключом на «10».
После этого можно выкрутить крепление сепаратора (2 гайки на «10»), и снять его с автомобиля вместе с кронштейном.
Сепаратор извлекается вместе с трубками и гравитационным клапаном. После этого следует проверить состояние трубок и корпуса изделия. Заменить устройство на аналогичное вместе с трубками.
Чтобы снять сепаратор без извлечения трубок, тогда следует выполнить следующие действия. Отсоединить трубку от сепаратора в нижней части (ослабив предварительно хомут), по которой пары поступают из бака в устройство, а бензин обратно в бак.
Выкрутить две гайки крепления кронштейна сепаратора, после чего опустить деталь вниз, получив доступ к гравитационному клапану (сверху).
Шлицевой отверткой поддеть фланец гравитационного клапана, и извлечь его из посадочного места

Важно при этом не повредить уплотнительное кольцо.
Далее можно снять сепаратор. Если уплотнительное кольцо гравитационного клапана повреждено, то его следует заменить

Это очень важно, так как часто при отсутствии видимых повреждений сепаратора, причиной запаха бензина не только в задней части авто, но и в салоне, является неисправность уплотнительной резинки (ее повреждение).
На Приорах такое уплотнительное кольцо используется от автомобилей Шевроле Нива. И если вы убедились, что деталь повреждена, и не подлежит ремонту (если кольцо нельзя склеить), тогда покупаем новое. Уплотнительное кольцо гравитационного клапана на Приора от Шевроле Нива имеет артикул 2123-116485-10.
Если меняется полностью сепаратор, то трубку гравитационного клапана также необходимо демонтировать. Для этого разъединяем соединение трубок от гравитационного клапана к адсорберу.

При покупке нового сепаратора на Приору, необходимо знать его номер 2170-0116400502. Он комплектуется гравитационным клапаном и соединительными трубками, поэтому ничего докупать отдельно не нужно.

Это интересно! Нарушение целостности корпуса сепаратора или уплотнительного кольца гравитационного клапана является причиной не только запаха бензина, но и нестабильной работы двигателя, так как будет происходить подсос воздуха.

Для чего нужен адсорбер?

При заглушенном двигателе пары бензина, которые скапливаются в топливном баке, поднимаются к заливной горловине. Оттуда они направляются в сепаратор, конденсируются и стекают в бензобак. Однако часть паров не успевает превратиться в жидкость. Их пропускает гравитационный клапан и отправляет по паропроводу к адсорберу. Там пары проходят через активированный уголь и поглощаются им.

Когда двигатель заведен, вступает в действие система продувки адсорбера. ЭБУ открывает электромагнитный клапан и скопившиеся пары вместе с воздухом отправляются в цилиндры. Таким образом испарившийся бензин сгорает в двигателе и не попадает в атмосферу.

Адсорбер Нивы Шевроле расположен в подкапотном пространстве недалеко от расширительного бачка.

Как работает клапан адсорбера

Многие ошибочно считают, что при запуске двигателя на клапан адсорбера сразу подаётся напряжение и он открывается, продувая адсорбер. Даже видел “пособия” и “обучающие видео” по этому поводу. На самом же деле управление клапаном продувки осуществляется ЭБУ по специальным алгоритмам, основанным на показаниях датчиков температуры, расхода воздуха и т.д.

Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов ЭБУ и тем интенсивнее продувка.

Именно импульсы, а не просто подача напряжения! Поэтому есть такое понятие, как “скважность продувки адсорбера”, которая находится в пределах от 0% до 100%. Вот скважность продувки адсорбера в диагностической программе Chevrolet Explorer

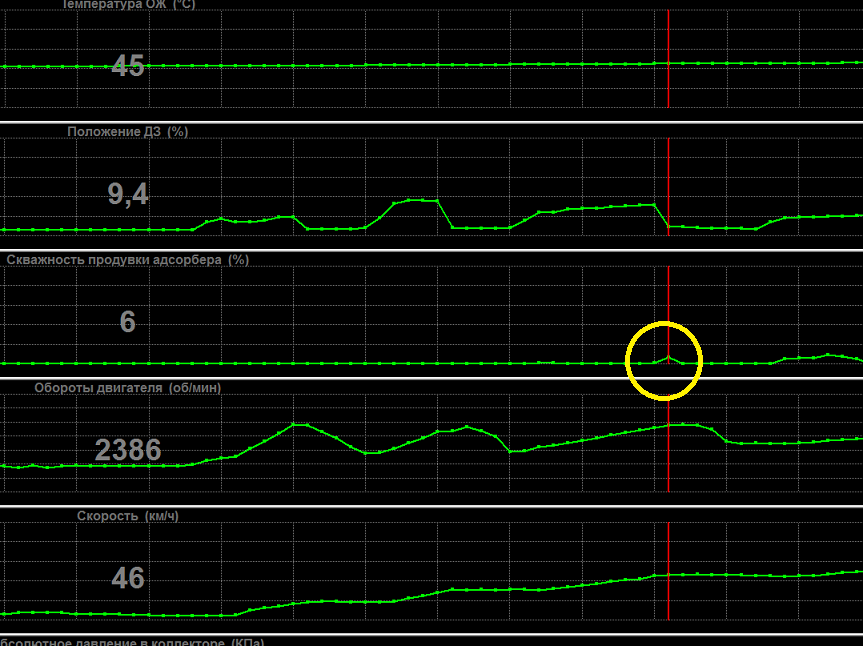

За всю поездку это только первый сигнал ЭБУ на продувку, равный всего лишь 6%

Вот скважность продувки адсорбера в диагностической программе Chevrolet Explorer. За всю поездку это только первый сигнал ЭБУ на продувку, равный всего лишь 6%

Клапан адсорбера образно можно сравнить с водопроводным вентилем, нежели с клапаном. То есть, клапан адсорбера не просто открывается/закрывается, а регулирует интенсивность прохождения газов.

Как работает система улавливания паров бензина на автомобиле (адсорбер)

Принцип ее функционирования на Приоре идентичен с другими марками автомобилей, поэтому рассмотрим общую картину.

Бензин имеет свойство выделения паров, которые обычно скапливаются в верхней части заливной горловины бака. Для этого используется сепаратор, с помощью которого эти пары конденсируются, и уже в жидком виде возвращаются обратно в бак.
Некоторые пары не конденсируются в сепараторе, поэтому для этого предусмотрен адсорбер

В нем пары скапливаются и удерживаются (это происходит, когда двигатель автомобиля заглушен).
После пуска двигателя, выхода его на рабочую температуру и только при открытой дроссельной заслонке (это очень важно), происходит открытие электромагнитного клапана. При его срабатывании, за что отвечает ЭБУ, происходит подача паров бензина из адсорбера в дроссельный узел

Этот процесс называется продувкой. Его длительность контролируется ЭБУ.
Происходит процесс следующим образом: на адсорбере имеется канал, соединяющий его с окружающей средой. Как только электромагнитный клапан открывается, происходит всасывание двигателем воздуха, который вместе с парами бензина из адсорбера поступает к дроссельному узлу.
Из дросселя эти пары вместе с воздухом поступают к впускному коллектору, где они смешиваются с порцией бензина, выпущенного из форсунок, и всасываются в камеры сгорания цилиндров. В итоге происходит их сжигание, тем самым повышая эффективность работы двигателя внутреннего сгорания.

Принцип работы системы достаточно простой и надежный, но случаются неисправности, что приводит к возникновению проблем с работой двигателя. Какие признаки неисправности адсорбера и его клапана на Приоре, и как определить выход из строя деталей этой системы, рассмотрим далее.

Принципы работы

Топливу характерно испарятся, а в герметичных емкостях, вроде бака, испарения нагнетают давление. Из бака пары идут в сепаратор, конденсируются и возвращаются назад в бак, излишек паров отправляется в адсорбер, где активный элемент их поглощает.

Так данный процесс выглядит, когда двигатель заглушен, когда двигатель работает, то система открывает адсорбер клапан (клапан продувки), при открытом клапане пары не доходят до поглотителя, а напрямую выдуваются в впускную трубу, где двигатель их успешно сжигает.

Увеличение коэффициента экологичности автомобиля, за счет поглощения испарений.
Экономия топлива при движении (экономия составляет 1%, но присутствует).

Как мы разобрались пары бензина поглощаются адсорбером, либо выдувают в впускной клапан, который отвечает за смену рабочих режимов и контроль системы. Переключается он во время пуска системы, благодаря контроллеру пуска двигателя, во время зажигания он включает ресивер, сорбент продувается и не поглощенные пары тотчас отправляются в двигатель, экономя каждый миллиграмм испаряемого топлива.

Кроме вышеперечисленных плюсов, система также не допускает запах бензина в салом машины, но минусы (хоть и спорные) у такой системы тоже есть, автомобилисты жалуются, что он:

занимает место под капотом;
является виновником нестабильной работы, когда сломан;
дорогой.

Признаки неисправности клапана адсорбера

Как становится понятно, возникают проблемы с системой питания:

Плавают обороты. Но не сразу, а примерно после 5 – 10 минут на прогретом двигателе
На холостой, если двигатель запущен, давишь педаль газа – чуть не глохнет. Такое ощущение, что заканчивается топливо
На ходу машина не развивает нужной мощности, такое ощущение, что убрали 10 – 15% мощности двигателя
Может сходить с ума датчик топливного бака. Показывает то – «полный», то – «пустой» и т.д.
Если открываете бак для заправки. Слышан сильный свист, как будто внутри создан вакуум.
Увеличивается расход топлива
НА холодную датчик абсорбера может сильно стучать, зачастую его путают с клапанами двигателя

Сейчас полезное видео.

Если у вас проявляются эти неисправности, то обязательно нужно смотреть — проверять клапан и при необходимости менять его, благо стоит он копейки. А также саму полость с активированным углем.

Ремонт адсорбера

Точной информации относительно периодичности замены фильтра адсорбера производители не указывают, но специалисты рекомендуют осуществлять ее через 80-100 тысяч км пробега или по надобности. Он имеет неразборную конструкцию, поэтому обслуживанию не подлежит. Все операции, связанные с его ремонтом, производятся на свой страх и риск. Если вы все же решились на эту процедуру, то вам потребуется только электрогравер. Из материалов: уголь, возможно, войлок и качественный клей.

Обычно адсорбер находится под капотом с правой стороны по ходу движения авто. Перед снятием демонтируйте его, пометив все входящие в него трубки. Если он изготовлен из пластмассы, то его нужно разобрать. Для этого срежьте крышку электрогравером со стороны подвода трубок. Далее извлеките войлочную прокладку и продуйте ее сжатым воздухом, а при необходимости постирайте.

Точно определите объем угольных элементов, и замените их на свежие. Сборку проведите в обратной последовательности, обеспечив максимально надежное соединение с помощью клея.

В качестве подтверждения правильности операций проведите тест работы системы EVAP до начала и после монтажа фильтра с использованием диагностических программ и ПК. После установки нового фильтра или его ремонта на графиках обнаружится зависимость работы двигателя от системы EVAP, обычно в некорректно работающем фильтре это не наблюдается.

При несвоевременной замене клапана или фильтрующего элемента быстрее всего выйдет из строя топливный насос, ведь ему необходимо работать «усерднее» для создания большего давления в топливной магистрали, постоянно преодолевая разряжение в трубопроводах.

Как избавиться от адсорбера?

Первым делом ответьте на один вопрос: «А надо от него избавляться?». Преимущества у этого устройства имеются, пусть и незначительные. Но чтобы «операция» прошла успешно, вам потребуется:

Приобрести пробку заливной горловины бензобака. Адсорбер ВАЗ 2114: конструкция и особенности работы
4 — Оценок: 46

Заголовок В современном автомобиле присутствует масса всяких различных устройств. Двадцать лет назад никому в машине и не нужны были такие обыденные для нас уже вещи как GPS-навигатор и бортовой компьютер. Одно такое ранее невиданное устройство появилось совсем недавно, и называется оно абсорбер. Эта штука представляет собой особое устройство, назначение которого поглощение выхлопных газов и различных паров, и деление смесей на два и более компонентов. Принцип работы этого аппарата основывается на специальной жидкости, которая и является основным рабочим элементом — это абсорбент.

адсорбер — удалить нельзя оставить — Chevrolet Niva, 1.7 л., 2005 года на DRIVE2

В вопросе наличия адсорбера в подкапотном пространстве своего автомобиля каждый шнивовод самостоятельно поставит запятую в фразе: «удалить нельзя оставить».

Я свой выбор сделал: «удалить, нельзя оставить» и вот почему.

Подкапотка шнивы славится своей теснотой, что довольно неправильно для внедорожника. Теснота способствует перегреву двигателя, теснота усложняет проведение простого ремонта, теснота увеличивает риск возникновения возгорания и тп.

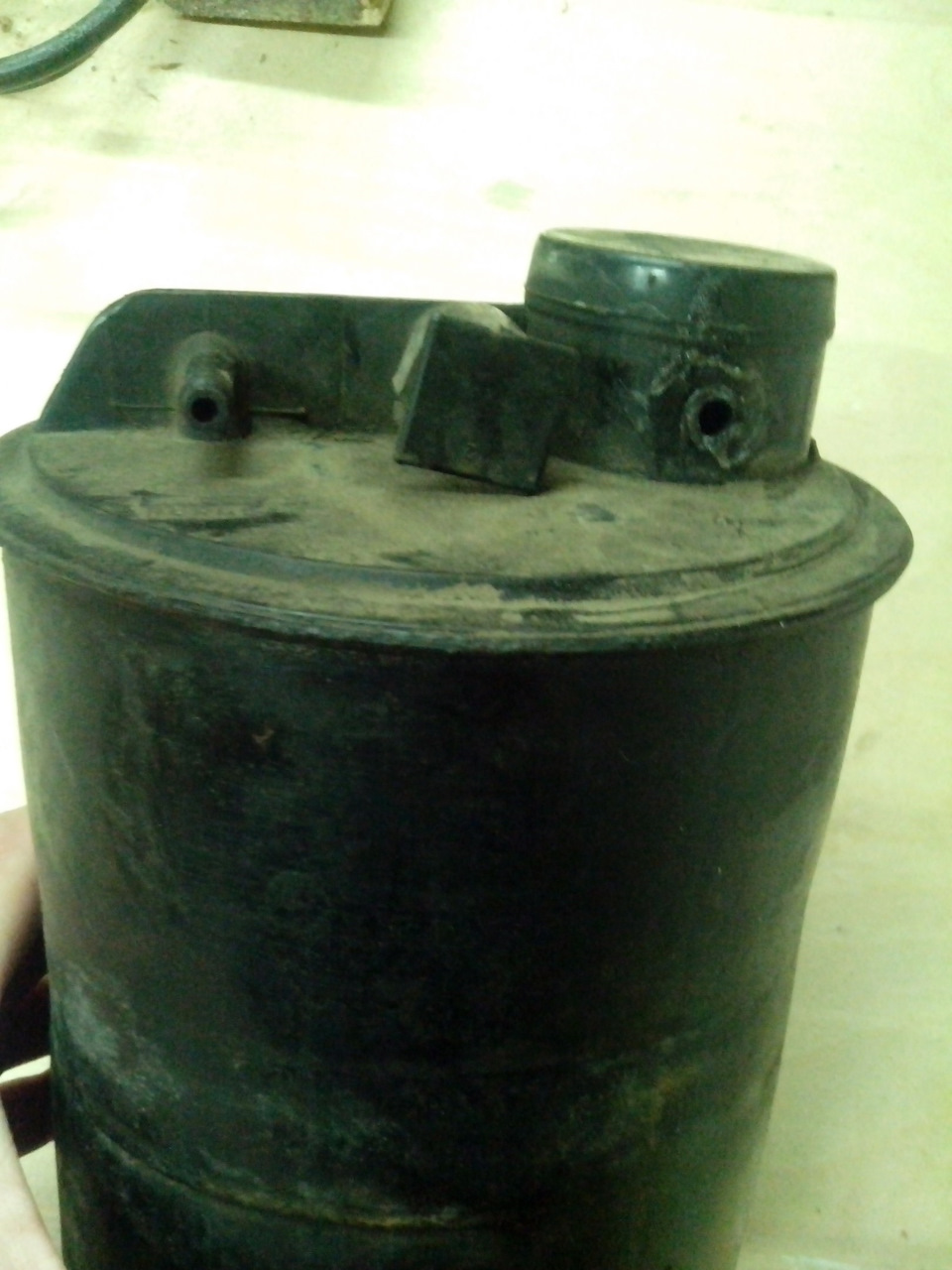

Адсорбер в шниве славится своим размером и частым отломом подводящих и отводящих трубок, а также частым выходом из строя клапана.

Как безболезненно убрать адсорбер из подкапотки.

Для начала отсоединяем от него трубки и клапан.Трубку на ресивер глушим болтом на М8 и затягиваем хомутом.

Полный размер

Адсорбер и его крепление снимаем и отправляем в гараж на полку.

Клапан либо оставляем, либо заменяем сопротивлением 30-40 Ом, либо программно в прошивке отключаем адсрорбер любым способом (повышение температуры срабатывание, отключение ошибки).

Полный размер

В трубку из бака вставляем бензиновый фильтр от классики.

Полный размер

Итог:

Полный размер

Следующим этапом будет установка пневмокомпрессора с использованием освободившегося места.

ОБНОВЛЕНИЕ:

месяц покатался без адсорбера и заметил, что в жару (а было до +27) в пробках начинает попахивать бензиномвывел шланг с фильтра подальше от заборника воздуха — все равно пахнет в пробках, либо при остановке

в итоге вернул адсорбер на место, буду наблюдать

та что пока «удалить нельзя, оставить»))))

Полное удаление адсорбера из системы питания

Некоторые владельцы ВАЗ 2114 решают полностью убрать эту деталь из своего автомобиля из соображений экономии и предупреждения будущих неисправностей. Сделать это можно двумя способами.

Способ 1. После полного снятия адсорбера с ВАЗ-2114 шланг, ведущий к узлу дроссельной заслонки, перекрывается при помощи заглушки. В шланг, идущий от бензобака к адсорберу, вставляется топливный фильтр от любого карбюраторного мотора ВАЗ.

Способ 2. Адсорбер снимается вместе с опорой. Шланги, ранее присоединенные к нему, перекрываются при помощи пробок. В штатной пробке бензобака просверливается маленькое отверстие (1-2 мм) для соединения полости с атмосферой. Также для разгерметизации топливного бака можно воспользоваться крышкой от карбюраторной «восьмерки» или «девятки».

После модернизации системы питания может потребоваться обновления прошивки блока управления двигателем, так как он воспримет отсутствие адсорбера за неисправность в двигателе и перейдет на аварийный режим работы. Это грозит существенным снижением тяговых качеств автомобиля.

Адсорбер в ВАЗ-2114 – важный элемент в системе питания мотора, позволяющий незначительно уменьшить потребление топлива и избавить от запаха бензина в салоне.

Как отремонтировать адсорбер и клапан

Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP. Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.

Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.

Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится. Аналогично и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.

Некоторые автовладельцы не хотят уделять внимание ремонту и восстановлению системы улавливания паров бензина, и попросту «глушат» ее. Однако такой подход не является рациональным

Во-первых, это действительно влияет на экологию, и особенно это заметно в крупных мегаполисах, которые и так не отличаются чистотой окружающей среды. Во-вторых, если система EVAP будет некорректно работать или не функционировать вовсе, то периодически из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить настолько чаще, насколько большая температура будет в объеме бензобака. Такая ситуация опасна по нескольким причинам.

Во-первых, нарушается герметичность крышки бака, у которой со временем нарушается уплотнитель, и автовладельцу наверняка придется периодически покупать новую крышку. Во-вторых, пары бензина не только имеют неприятный запах, но и вредны для человеческого организма. А это опасно при условии, что машина стоит в закрытом помещении с плохой вентиляцией. Ну и в-третьих, топливные пары попросту взрывоопасны, и если они будут выходить из бензобака в то время, когда рядом с машиной будет находиться источник открытого огня, то возникает пожароопасная ситуация с весьма печальными последствиями. Поэтому не нужно «глушить» систему улавливания топливных паров, вместо этого лучше поддерживать ее в работоспособном состоянии и следить за адсорбером и его клапаном.

Заключение

Проверка адсорбера, а также его электромагнитного продувочного клапана не составляет больших трудностей даже для начинающих автовладельцев. Главное знать, где расположены указанные узлы в конкретном автомобиле, а также как они подключаются. Как показывает практика, при выходе из строя как одного так и другого узла, ремонту они не подлежат, поэтому их нужно менять на новые. Что касается мнения о том, что систему улавливания топливных паров нужно глушить, то его можно отнести к заблуждениям. Система EVAP должна нормально работать, и обеспечивать не только экологичность окружающей среды, но и безопасную эксплуатацию автомобиля в различных условиях.

Сам адсорбер практически не выходит из строя.В 99% случаев это отломилась трубочка на адсорбере в мороз у шнивы!

При снятии крышки с движка в мороз очень легко повредить (отломить) этот штуцер.

Очень многие советуют «не ставить адсорбер, а просто заглушить магистраль».

Но не все так просто!

А когда заводится движок, то клапан на втором шланге открывается и лишние пары дожигаются в камере сгорания.Соединять эти трубки напрямую нельзя!Куда будет сбрасываться давление? А когда клапан открыт, то что будет всасывать движок с бензобака? о_О

Можно клапан адсобера убрать, шланг на движок заглушить болтом с хомутом. Но тогда надо прошивку менять (клапан убирать из прошивки). А на шланг из бензобака фильтр топливный от классики поставить. Чтоб габость в бензобак не затягивало.Но разве не легче будет просто поменять адсорбер?!

У меня теперь вот такой:

Код адсорбера 21103-1164010.Но у меня клапан отдельно. Бывает что адсорбер прямо с клапаном.

А там угольный фильтр. В визе прессованой крошки. Не рассыпчатый. А прямо цилиндр.
