Клапан вентиляции бензобака ваз 2114 инжектор

Эксплуатационные характеристики агрегата

Инжектор — устройство, осуществляющее смешение потоков воздуха и топлива в соотношении 14 к 1. Чем точнее это происходит, тем выше мощность двигателя транспортного средства. Ходовые показатели «железного коня» зависят от соотношения атмосферного давления окружающего воздуха и вакуума. Оптимизировать впрыск топлива помогают датчики, контролирующие параметры двигателя ВАЗ 2112 и 2110.

На впускном коллекторе расположена рампа, где локализована смесь воздуха и топлива. Перекачку из топливного бака производит топливный насос, работающий на электрическом приводе. В идеальном состоянии двигатель ВАЗ 2112 характеризуется герметичностью, обеспечивающей надлежащий уровень давления в системе. Второй важный элемент системы — заслонка дросселя.

При нормальных условиях упомянутый элемент отвечает за количество подаваемого в двигатель ВАЗ 2110 бензина. Система подачи топлива включает в себя:

• бензиновый насос, который приводится в движение ротором двигателя;
• бак;
• фильтр;
• трубки;
• рампу в моторе;
• гибкие патрубки;
• дроссельный узел;
• схему датчиков (расположены между фильтром и дросселем).

Понять, чем именно отличается двигатель ВАЗ 2110 и более поздней модели с инжекторной системой впрыска, можно только при детально осмотре. С конструктивной точки зрения новая и стая формы «сердца» автомобиля не имеют различий. Несовпадения проявляются на уровне небольших деталей. К примеру, двигатель ВАЗ 2112 или 2110 имеет ровно 8 клапанов. Не стоит упускать из поля зрения термостат.

Инжекторный мотор характеризуется наличием большого количества деталей, часто выходящих из строя. Именно во время профилактических осмотров в обязательном порядке проверяется термостат с инжекторной формой впрыска топлива. Если регулярный осмотр мотора не проводится, то повышается вероятность длительного простоя из-за поломки.

Компоненты системы EVAP

Основными компонентами системы улавливания паров топлива являются:

Топливный бак

Имеет некоторое пространство для расширения в верхней части, чтобы топливо могло расширяться в жаркий день без переполнения или протекания системы EVAP.

Крышка бензобака

Обычно содержит некоторый тип предохранительного клапана для вентиляции на старых транспортных средствах (pre-OBD II), но полностью закрыта (без вентиляционных отверстий) на более новых транспортных средствах (1996 и новее).

Сепаратор бензобака

Расположен сверху топливного бака или части расширительного бака. Это устройство предотвращает попадание жидкого бензина в адсорбер.

Сепаратор бензобака

Нельзя, чтобы жидкий бензин направлялся непосредственно в адсорбер, потому что это быстро перегрузило бы его способность хранить пары топлива. Сепаратор относительно беспроблемен. Единственные проблемы, которые могут возникнуть, это то, что возврат жидкости забивается мусором, таким как ржавчина из топливного бака.

Некоторые сепараторы используют немного другой подход для предотвращения попадания жидкого топлива в вентиляционную линию адсорбера. Внутри сепаратора установлен поплавок. Если жидкость поступает в устройство, поплавок поднимается и клапан закрывает вентиляцию бака.

Если в сепараторе или в вентиляционной линии между ним и адсорбером происходит засорение, топливный бак не сможет нормально «дышать». Симптомы включают в себя топливное голодание или деформацию топливного бака.

Если при при открытии крышки бензобака вы слышите значительный «пшииик», подозревайте плохую вентиляцию. Вы можете проверить вентиляцию бака, открыв крышку и затем отсоединив вентиляционную линию топливного бака от адсорбера. Если система без засоров, у вас должно получиться продуть через вентиляционную линию в топливный бак.

Продувка сжатым воздухом иногда может устранить засорение. Если нет, вам придется осмотреть вентиляционную линию и, возможно, снять топливный бак для диагностики проблемы.

Вентиляционный клапан

Клапан вентиляции контролирует поток наружного воздуха в и вне адсорбера. В некоторых автомобилях он называется «Клапан закрытия адсорбера» (CCV).

Одна сторона вентиляционного клапана соединена с адсорбером. Другая сторона соединена с вентиляционным шлангом, который имеет фильтр или сетку на конце и прикреплен к кузову или раме автомобиля.

В некоторых автомобилях вентиляционный клапан прикреплен к адсорберу. В других — он устанавливается отдельно.

Вентиляционный клапан

Клапан вентиляции управляется блоком управления двигателя. Обычно клапан открыт. Он закрывается, когда контроллер проверяет систему EVAP на наличие утечек.

Адсорбер (канистра с углём)

Это небольшой круглый или прямоугольный пластиковый или стальной контейнер. Обычно он спрятан и может располагаться в углу моторного отсека или возле бензобака.

Адсорбер FORD Focus

Адсорбер заполнен примерно 0,5 – 1 кг активированного угля. Уголь действует как губка — поглощает и хранит пары топлива. Пары хранятся в канистре до тех пор, пока автомобиль не запустится, не нагреется и не поедет.

Затем ЭБУ открывает клапан продувки адсорбера, который позволяет вакууму впуска откачивать пары топлива в двигатель. Контейнер с углём соединен с топливным баком линией вентиляции.

В нормальных условиях адсорбер вызывает мало проблем. Так как уголь не изнашивается, он должен проработать весь срок службы автомобиля.

Наиболее распространенная проблема с угольной канистрой — неисправность клапана продувки или вентиляции. Вакуумные клапаны продувки могут быть проверены путем подачи вакуума непосредственно на клапан с помощью ручного вакуумного насоса.

Адсорбер ВАЗ

Клапан должен открываться и не пропускать вакуум, если он хороший. С продувочными клапанами соленоидного типа напряжение может подаваться непосредственно на катушку, чтобы увидеть, открывается ли клапан. Сопротивление соленоида также можно проверить с помощью мультиметра, чтобы увидеть обрыв или короткое замыкание.

Стратегия управления продувкой во многих поздних моделях систем EVAP может быть довольно сложной, поэтому лучший совет здесь — поиск диагностических процедур EVAP в сервисной литературе производителя.

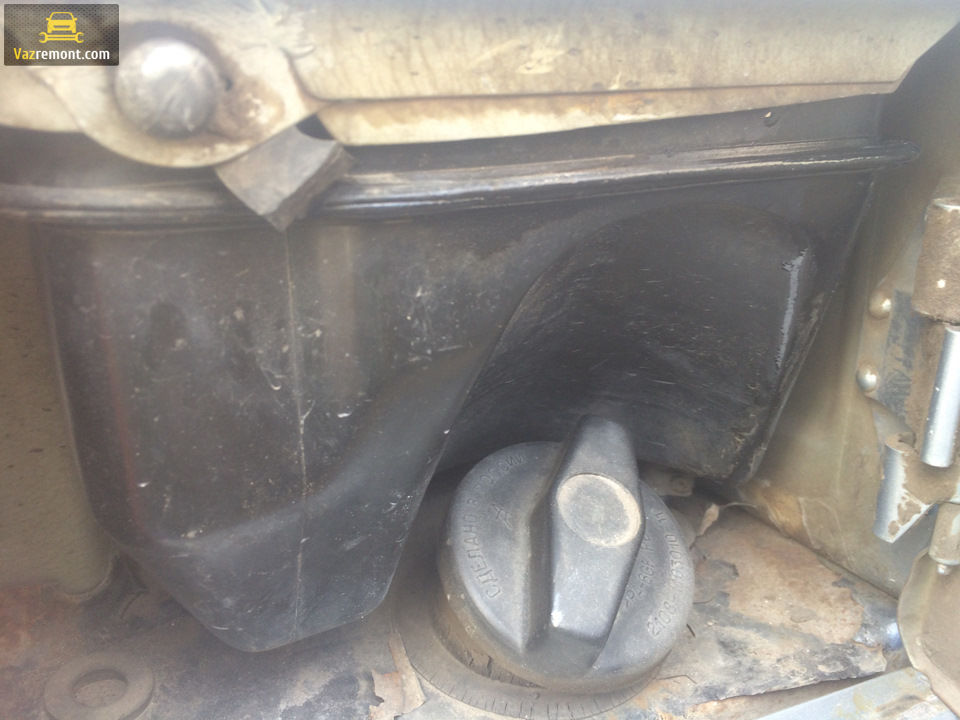

Замена сепаратора

Из-за того, что сепаратор представляет собой обычный бачок (чаще всего пластиковый), пытаться починить его подручными средствами вряд-ли стоит — ввиду высокой текучести бензина проблема может остаться, а время на ремонт окажется истраченным впустую. Именно поэтому самым лучшим вариантом в данной ситуации является замена (тем более, что новый сепаратор паров стоит совсем недорого).

Для замены этого устройства потребуется следующий комплект инструментов:

• отвертка с крестообразным шлицем;
• ключ на 8;
• ключ на 10;
• трещотка;
• головка на 13.

Замена сепаратора

Сама замена сепаратора выполняется в следующем порядке:

1. Установить машину на яму или эстакаду.
2. Включить ручной тормоз.
3. Снять облицовку заднего бампера.
4. Отогнуть правую сторону обивки внутри багажника.
5. Выкрутить при помощи ключа на 10 гайку фиксации щитка сепаратора.
6. Снять пробку топливного бака.
7. При помощи отвертки ослабить крепление хомутика в месте подключения наливного шланга к трубке в нижней части автомобиля.
8. Снять шланг с наливной трубки.
9. При помощи головки на 13 выкрутить гайку фиксации хомута, прижимающего наливную трубку к кузову.
10. При помощи той же головки выкрутить крепеж кронштейна наливной трубы.
11. Ослабить хомутик, удерживающий шланг вентиляции бензобака на штуцере наливной трубки.
12. Снять шланг системы вентиляции со штуцера.
13. Вынуть наливную трубку из сепаратора.
14. Снять уплотнительное кольцо с места соединения щитка сепаратора и трубки.
15. Выкрутить болт, крепящий щиток сепаратора к кузову авто (потребуется ключ на 8).
16. Отвести щиток сепаратора и сепаратор в сторону.
17. Ослабить хомутик, фиксирующий шланг сепаратора.
18. Снять шланг сепаратора со штуцера.
19. Снять старый сепаратор.

Новый сепаратор паров бензобака следует устанавливать в точно таком же порядке, но в обратной последовательности.

Принципы работы

Топливу характерно испарятся, а в герметичных емкостях, вроде бака, испарения нагнетают давление. Из бака пары идут в сепаратор, конденсируются и возвращаются назад в бак, излишек паров отправляется в адсорбер, где активный элемент их поглощает.

Так данный процесс выглядит, когда двигатель заглушен, когда двигатель работает, то система открывает адсорбер клапан (клапан продувки), при открытом клапане пары не доходят до поглотителя, а напрямую выдуваются в впускную трубу, где двигатель их успешно сжигает.

1. Увеличение коэффициента экологичности автомобиля, за счет поглощения испарений.
2. Экономия топлива при движении (экономия составляет 1%, но присутствует).

Как мы разобрались пары бензина поглощаются адсорбером, либо выдувают в впускной клапан, который отвечает за смену рабочих режимов и контроль системы. Переключается он во время пуска системы, благодаря контроллеру пуска двигателя, во время зажигания он включает ресивер, сорбент продувается и не поглощенные пары тотчас отправляются в двигатель, экономя каждый миллиграмм испаряемого топлива.

Кроме вышеперечисленных плюсов, система также не допускает запах бензина в салом машины, но минусы (хоть и спорные) у такой системы тоже есть, автомобилисты жалуются, что он:

• занимает место под капотом;
• является виновником нестабильной работы, когда сломан;
• дорогой.

2.17.1.5 Замена топливного бака

Если часто засоряется сетка топливного насоса, следует снять и промыть бак.

Если обнаружена течь по линии стыка верхней и нижней частей бака, можно эти места пропаять (рекомендуется делать в специализированных мастерских). Для этого вылейте остатки бензина, тщательно промойте и просушите бак. Затем место течи запаяйте мягким припоем.

Паять можно только тщательно промытый и просушенный бак, не содержащий паров бензина, иначе при пайке пары могут воспламениться.

Для промывки топливного бака используйте моющие средства: «Лобомид», МС или МЛ. Затем, чтобы удалить остатки моющего средства, промойте и пропарьте бак струей горячей воды. Тщательно просушите бак.

Возможные неполадки в работе аппарата

Абсорбер ВАЗ 2114 по своему назначению подвержен засорению и в какой-то момент может оказаться неисправным. Неполадки определяются непросто и зачастую только по второстепенным симптомам, например, повышению давления в топливном баке. Просто пары бензина из-за износа сепаратора остаются запертыми в пространстве бака и начинают давить на его стенки. Рост давления можно обнаружить при отвинчивании крышки бака — раздается характерное шипение.

Иногда крышку бензобака просто выстреливает из горловины, значит, давление достигло критической степени и адсорбер надо срочно менять. При неполадках с адсорбером обороты мотора начинают скакать то вверх, то вниз. Многие автовладельцы пишут на форумах, что можно снять абсорбер ВАЗ и не мучиться. Но все не так просто, и лишних деталей в машинах никогда не бывает.

Что касается неисправностей, то проблемным местом этой адсорбирующей системы является продувочный клапан. Его можно отремонтировать своими руками

Понадобится лишь плоская отвертка, но при извлечении следует соблюдать осторожность. Дело в креплении клапана, зачастую оно бывает не металлическим, а пластиковым, его нетрудно сломать

Находится крепление на крышке двигателя. На самом клапане есть еще хомуты, тоже требующие аккуратного подхода. Снимаем их и достаем проблемную деталь.

Если в клапан подуть и при этом из него пойдет воздух, это означает стопроцентную неисправность. Нормальная деталь воздух пропускать не будет. Машина при неполадках с клапаном испытывает проблемы на горячем запуске двигателя, повышается потребление бензина. Если проблему не устранить, будет Check Engine и потеря нормальной динамики движения. Нарушение герметичности адсорбера и отказ клапана продувки могут стать причинами неустойчивой работы двигателя на холостом ходу вплоть до его остановки.

Итак, перейдем к ремонту клапана. В его верхней части расположен регулировочный винт, зафиксированный эпоксидной смолой. Вкручивайте винт до упора, считая обороты, чтобы можно было в случае чего вернуть клапан адсорбера в начальное положение. В штуцеры клапана можно капнуть немного промывочной жидкости для карбюратора. Затем продуваем его в открытом положении сжатым воздухом. Ремонт сделан.

Клапан тоже может изнашиваться от нагрева вблизи радиатора, и тут ему ничем не поможешь. Качество материала, из которого клапан адсорбера изготавливают, не самое лучшее. Решением может быть только замена либо изменение местоположения на более прохладное, например, поближе к самому адсорберу.

Признаки неисправности клапана адсорбера

Как становится понятно, возникают проблемы с системой питания:

• Плавают обороты. Но не сразу, а примерно после 5 – 10 минут на прогретом двигателе
• На холостой, если двигатель запущен, давишь педаль газа – чуть не глохнет. Такое ощущение, что заканчивается топливо
• На ходу машина не развивает нужной мощности, такое ощущение, что убрали 10 – 15% мощности двигателя
• Может сходить с ума датчик топливного бака. Показывает то – «полный», то – «пустой» и т.д.
• Если открываете бак для заправки. Слышан сильный свист, как будто внутри создан вакуум.
• Увеличивается расход топлива
• НА холодную датчик абсорбера может сильно стучать, зачастую его путают с клапанами двигателя

Сейчас полезное видео.

Если у вас проявляются эти неисправности, то обязательно нужно смотреть — проверять клапан и при необходимости менять его, благо стоит он копейки. А также саму полость с активированным углем.

Основные повреждения бензобака

При длительной эксплуатации топливного бака возникают ситуации, требующие ремонта. Прежде всего это:

• пробоины и трещины, возникающие в результате механических воздействий и коррозии;
• засорение труб и шлангов, непосредственно связанных с баком;
• повреждение соединительного шва на стыке половинок бака.

Мелкие трещины обычно запаиваются. Это довольно трудоёмкая процедура, но работоспособность бака может быть полностью восстановлена. При крупных повреждениях и пробоинах бак меняется на новый. Грязь в шланги попадает вместе с некачественным топливом. При этом может засориться сеточка, через которую бензин поступает в бак. Поэтому её необходимо периодически промывать и менять. Кроме этого, следует заправляться только на проверенных АЗС и не злоупотреблять присадками для снижения расхода топлива. Самым слабым местом бака является шов, который постоянно подвергается серьёзным нагрузкам. Этого можно избежать, если изготавливать бак цельным. Топливный бак также может выйти из строя из-за деформации горловины, образования вмятин после аварии, отрыва перегородок внутри бака и т. д.

Проверяем работоспособность адсорбера

Чтобы удостовериться, что неисправность связана именно с клапаном этого элемента, можно отправить авто на полную диагностику. Но, это дорого, поэтому попробуем сначала самостоятельно выявить возможные проблемы.

Прежде всего, нужно посмотреть, не выдает ли контроллер ошибки, например, «обрыв управления цепи». Если все нормально, то воспользуется ручной проверкой. Для этого достаточно подготовить мультиметр, отвертку и несколько проводов. После этого нужно выполнить несколько простых шагов:

• Поднять капот машины и найти нужный клапан.
• Отсоединить от этого элемента жгут с проводами. Для этого нужно сначала отжать специальный фиксатор креплений колодки.
• Проверить, идет ли на клапан напряжение. Для этого необходимо включить мультиметр и переключить его в режим вольтметра. После этого черный щуп прибора подсоединяется к массе авто, а красный – к разъему с маркировкой «А», который находится на жгуте проводов. На следующем этапе необходимо завести мотор и посмотреть, какие показания выдает прибор. Напряжение должно быть таким же, как в аккумуляторе. Если его и вовсе нет или оно слишком маленькое, то вероятно придется искать более серьезную проблему. Если с напряжением все хорошо, то можно переходить к следующему шагу.

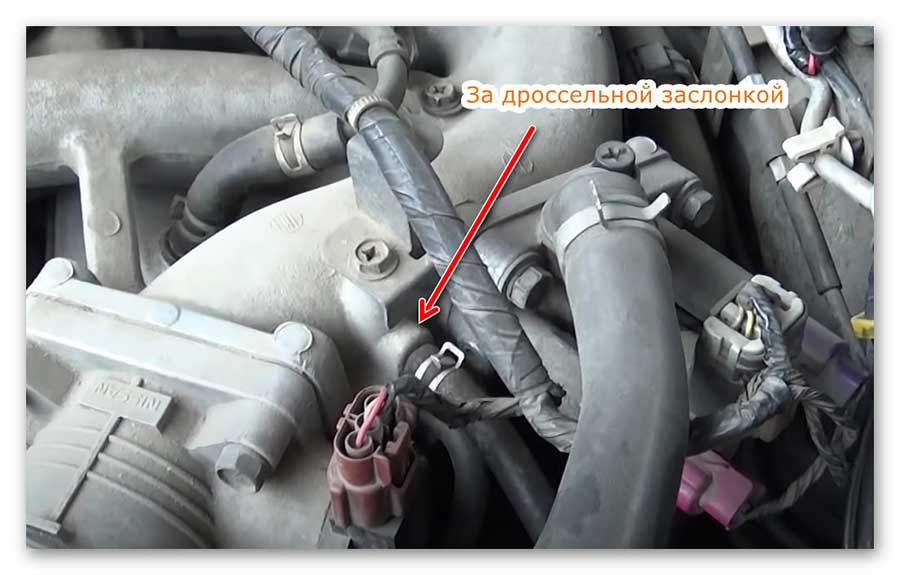

Демонтировать клапан продувки. Чтобы его снять нужно при помощи отвертки немного ослабить крепление хомутов. После этого можно будет легко сдвинуть клапан чуть вверх и по небольшому кронштейну плавно его вытащить. После этого устройство нужно подключить напрямую к клеммам АКБ. Один провод идет на клапан продувки (на «+»), а второй – подключается к «минусу». После этого оба проводника подключаются к соответствующим клеммам аккумулятора. Если при этом не произошло щелчка, то клапан полностью вышел из строя и лучше всего его заменить.

Как отключить или удалить адсорбер на машине и нужно ли перепрошивать ЭБУ?

Нужно понимать, что при удалении адсорбера отключается электромагнитный клапан, который напрямую связан с контролером и управляется последним.

Это приведет к появлению ошибки p0443, про которую мы уже упоминали выше. Также глушатся трубки, в частности та, которая идет к впускному коллектору.

В чем недостаток такого отключения?

Дело в том, что через трубку, которая идет к впускному коллектору, воздух подсасывается постоянно, даже в режиме холостого хода происходит, так называемая, малая продувка адсорбера. На высоких оборотах от 1500 – 2000 и выше — большая продувка.

Если заглушить патрубок, что многие и делают, определенное количество воздуха не будет поступать во впускной коллектор минуя ЭБУ, но последний их все равно учитывает.

Т.е., контролер учитывает один объем воздуха, а реально заходит другой (меньший). В результате количество топлива формируется ЭБУ исходя из большего количества воздуха, чем поступает. Приводит это к переобогащению топливовоздушной смеси.

В итоге двигатель работает некорректно, потому что смесь постоянно переобогащается там, где это нужно и не нужно, повышается расход топлива.

Также стоит поговорить и про переходной режим работы мотора, который может проявить себя при подъезде к перекрестку, светофору, лежащему полицейскому, в момент, когда сбрасывается газ.

В этот момент может произойти провал — снижение оборотов ниже холостых. Мотор как бы захлебывается, ему не хватает воздуха, причина — переобогащенная смесь. Через несколько секунд ситуация решается за счет электроники.

Поэтому правильным будет отключить адсорбер следующими способами:

Как отключить адсорбер на ВАЗ 2110, 2112, 2114

Учитывая рекомендации выше делаем следящее:

При такой схеме, когда клапан открывается в систему заходит чистый воздух, правда без паров бензина.

Исключаем клапан

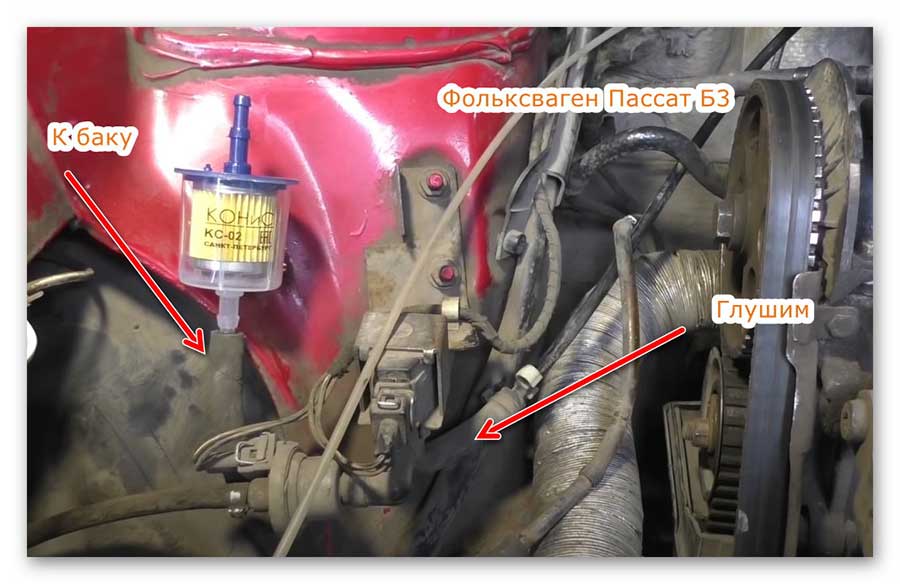

Этот способ еще проще. Все демонтируем, включая и клапан. На патрубок, идущий из бензобака, одеваем топливный фильтр, а патрубок, идущий к впускному коллектору, глушим болтом с хомутом.

Последствия такого способа описаны выше, но этот способ тоже имеет право на жизнь.

Что касается Приоры, Гранты, Лада Ларгус, Газели и других автомобилей, то отключается absorber у них аналогичными способами, которые описаны выше.

Основные неисправности

Проблемы с подачей топлива в цилиндрах в первую очередь отражаются на работе двигателя. Это проявляются следующим образом:

• Мотор не заводится или его запуск затруднен.
• Двигатель неустойчиво работает.
• Наблюдаются «провалы» в работе при нажатии на акселератор.
• Падает мощность, возрастает расход топлива.
• На свечах появляются отложения, препятствующие искрообразованию.
• Появляется запах бензина во время поездок или стоянки.
• На приборной панели горит лампа Check Engine.
• На шлангах и других деталях топливной системы появляются следы протечек бензина.

Регулятор холостого хода можно снять только после снятия дроссельного узла. Вам потребуются: торцовый ключ (головка) «на 13», отвертка с крестообразным лезвием, пассатижи. 1. Снимите дроссельный узел (см. «Снятие и установка дроссельного узла»). 2. Выверните два винта крепления и… 3. …снимите регулятор

ПРЕДУПРЕЖДЕНИЕ Обратите внимание, соединение уплотнено резиновым кольцом 1. Не пытайтесь вытянуть или вдавить клапан регулятора 2, так как это может вывести регулятор из строя

4. У нового регулятора проверьте расстояние между концом иглы клапана и монтажным фланцем: оно должно быть не более 23 мм. Если это расстояние будет больше, игла регулятора упрется в седло дроссельного узла и регулятор будет поврежден. 5. Очистите от загрязнений седло и воздушный канал в дроссельном узле, а также поверхность под уплотнительное кольцо регулятора. 6. Смажьте уплотнительное кольцо моторным маслом и установите регулятор в порядке, обратном снятию. Винты крепления регулятора затяните моментом 3–4 Н·м. Замена узлов системы улавливания паров топлива Узлы системы улавливания паров топлива (адсорбер, клапан продувки адсорбера, двухходовой и гравитационный клапаны) снимают для проверки или замены при появлении стойкого запаха бензина, вызванного негерметичностью узлов и трубопроводов, а также отказом клапана продувки адсорбера. Кроме того, негерметичность адсорбера и отказ клапана продувки могут вызвать неустойчивую работу двигателя на холостом ходу вплоть до остановки. Вам потребуются: ключ «на 10», отвертка. 1. Для замены клапана продувки адсорбера отсоедините колодку жгута проводов от клапана,… 2. …ослабьте хомуты крепления вакуумного и продувочного шлангов и отсоедините их, предварительно пометив, чтобы установить на прежние места. 3. Отожмите отверткой пластмассовый держатель и… 4. …снимите клапан продувки. 5. Для снятия адсорбера выполните операции 1 и 2, выверните стяжной болт хомута крепления адсорбера и… 6. …снимите адсорбер. 7. Для снятия двухходового клапана ослабьте хомуты крепления шлангов и извлеките клапан из магистрали. 8. Для снятия гравитационного клапана снимите правую боковую обивку багажника (см. «Замена топливного бака»), ослабьте хомуты крепления шлангов, снимите шланги с патрубков клапана и извлеките клапан из отверстия наливной трубы. 9. Устанавливайте узлы системы улавливания паров топлива в последовательности, обратной снятию. Следующая страница»»»»»»

• 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54. 55. 56. 57. 58. 59. 60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74.

Типичные поломки насоса

Основными причинами, которые могут привести к отказу в работе насоса, могут быть следующие:

• выход из строя предохранителя бензонасоса;
• выход из строя реле;
• некачественное закрепление массы узла;
• выход из строя электропривода насоса;
• плохой контакт на клеммах электромотора;
• поломка насоса.

Электродвигатель насоса выходит из строя очень редко. Это обусловлено тем, что этот узел конструкции работает при интенсивном охлаждении потоком бензина. Происходит постоянная промывка элементов электродвигателя топливом.

При возникновении первых признаков износа бензонасос ВАЗ 2114 работает с повышенным уровнем шумности, что становится сразу же заметным, а дальнейшее изнашивание ведет к отказу двигателя запускаться. Ремонт вышедшего из строя насоса, как правило, не производится. Это связано с трудностями, возникающими при вскрытии завальцовки корпуса насоса. Чаще всего выполняется замена узла в сборе. Причины выхода из строя реле электробензонасоса могут быть следующие:

• превышение срока эксплуатации;
• низкое качество материала катушки реле или его контактной группы;
• ошибка при подключении реле в электрическую сеть автомобиля.

При некачественном закреплении массы электробензонасоса наблюдается плохой или непостоянный контакт. Это приводит к тому, что не работает бензонасос ВАЗ. При выявлении этой неисправности устройство остается работоспособным и замена узла автомобиля не производится, а путем несложных операций обеспечивается надежный контакт массовой клеммы.

ВАЗ 2109 | Замена трубки заливной горловины топливного бака (бензиновые двигатели)

Отсоедините аккумуляторную батарею. Отсоедините зажим массы от вывода массы.

Отсоедините трубку заливную горловины топливного бака. Для этого откройте крышку лючка наливной горловины топливного бака (3)

Рис. 2.291. Отсоединение трубки заливной горловины топливного бака: 1 – пластмассовая крышка; 2 – резиновая оболочка; 3 – крышка лючка наливной горловины топливного бака; 4 – болт

Снимите крышку заливной горловины топливного бака (рис. 2.291).

Снимите резиновую оболочку.

Присоедините пробку заливной горловины топливного бака.

Снимите правое заднее колесо.

Поднимите автомобиль наполовину.

Снимите правое заднее колесо.

Рис. 2.292. Крепление облицовки колесной арки: 1 – гайки; 2 – болты

Снимите внутреннюю облицовку колесной арки, отвернув 2 болта и две гайки (рис. 2.292).

Поднимите автомобиль наполовину.

Рис. 2.293. Крепление заднего хомута глушителя: 1 – гайка

Отпустите задний хомут крепления глушителя, для этого отверните гайку крепления (рис. 2.293).

Снимите задний глушитель с кронштейна в 2 местах (рис. 2.294).

Отсоедините задний глушитель от центрального глушителя.

Рис. 2.294. Кронштейн крепления глушителя: 1 – кронштейн

Рис. 2.295. Крепление датчика концентрации кислорода: 1 – разъем; 2 – зажимы

Отсоедините жгут проводов датчика концентрации кислорода (управление каталитического нейтрализатора) (рис. 2.295).

Отсоедините разъем жгута проводов и отверните 4 зажима.

Рис. 2.296. Гайки крепления передней выхлопной трубы: 1 – гайки

Отсоедините переднюю выхлопную трубу с передним глушителем от каталитического нейтрализатора отвернув 3 гайки крепления (рис. 2.296).

Снимите переднюю выхлопную трубу с передним глушителем.

Снимите с кронштейна в 4 местах.

Рис. 2.297. Разъем жгута проводов модуля в баке: 1 – разъем

Отсоедините разъем жгута проводов модуля в баке (2.297).

Отсоедините 2 топливопровода.

Рис. 2.298. Быстроразъемные муфты топливопроводов: 1 – муфты

Отсоедините 2 быстроразъемных муфты (рис. 2.298).

Закройте концы топливопроводов с помощью специальных заглушек.

Снимите трос стояночной тормозной системы с кронштейна в 3 местах (рис. 2.299).

Рис. 2.300. Крепление трубки заливной горловины топливного бака: 1 – хомут; 2 – болт

Отсоедините трубку заливную горловины топливного бака. Для этого снимите хомут и отверните болт крепления (рис. 2.300).

Рис. 2.301. Крепление топливного влагоотделителя: 1 – болт

Отсоедините топливный влагоотделитель от трубки заливной горловины топливного бака, отвернув болт крепления (рис. 2.301).

Рис. 2.302. Крепление топливного бака: 1 – болты

Снимите 2 хомута крепления топливного бака, отверните 4 болта (рис. 2.302).

Снимите топливный бак с трубкой заливной горловины топливного бака.

Трубка заливной горловины топливного бака должна быть пропущена над задней осью.

Удостоверьтесь, что штуцеры топливного бака не повреждены при отсоединении шлангов.

Рис. 2.303. Отсоединение влагоотделителя от трубки заливной горловины топливного бака: 1 – кабельные стяжки; 2 – наливная трубка; 3 – линия вентиляции топливного бака; 4, 5 – шланги вентиляции двигателя

Отсоедините влагоотделитель от трубки заливной горловины топливного бака (рис. 2.303).

Отсоедините 3 кабельных стяжки.

Отсоедините 2 вентиляционных шланга (4) и (5)

трежьте по пунктирной линии острым ножом.

Снимите 2 вентиляционных шланга с кронштейна и отсоедините их от наливной трубы. в 4 местах.

Отсоедините шланг подачи топлива от трубки заливной горловины топливного бака.

Ослабьте хомут крепления.

Присоедините шланг подачи топлива к трубке заливной горловины топливного бака.

Закрепите хомут моментом 3,5 Н·м.

Конструкция сепаратора

Сепаратор паров бензина ваз 2114 представляет собой небольшой, полностью герметичный бачок, выполненный из металла либо ударопрочного пластика. Он установлен в правой задней части автомобиля на специальном кронштейне. При помощи системы шлангов он соединен с бензобаком (откуда через дренажные трубки поступают пары) и с двухходовым клапаном. Полный объем этого устройства составляет 7 литров.

Расположение сепаратора ваз 2114

Попадая в этот бачок, пары скапливаются в нем и, за счет увеличения концентрации и охлаждения — конденсируются. Капли конденсата оседают на стенках и донце, после чего постепенно стекают обратно в бензобак. Те же пары, что не успели конденсироваться, поступают в сторону двухходового клапана. Из его названия нетрудно догадаться, что работает он сразу в обе стороны — «на впуск» атмосферного воздуха внутрь бака и «на выпуск» топливных паров наружу.

Несмотря на очевидную простоту системы вентиляции топлива и минимум расположенных в ней деталей, она все же ломается, приводя к довольно неприятным последствиям.

Так, признаками поломки сепаратора паров могут являться:

• запах топлива внутри салона;
• запах топлива около автомашины (при этом с момента заправки прошло много времени);
• пятна бензина около горловины бака;
• капли топлива на грунте после длительной стоянки.

Заметив эти признаки, можно сделать вывод о том, сепаратор бензобака ваз 2114 треснул или прохудился, и больше не справляется со своей задачей.
