Суппорт на ваз 2114

Устройство переднего тормозного механизма

Устройство переднего тормозного механизма на ВАЗ 2114

Передний тормозной механизм состоит из таких составляющих:

1. Тормозной диск. Непосредственно связан со ступицей колеса и вращается вместе с ним. Замедление вращения и остановка диска приводит к замедлению и остановке колеса.
2. Направляющая колодок. Служит обоймой для колодок и основанием для направляющих пальцев.
3. Суппорт. Объединяет в единый узел колодки, цилиндр, поршень и обеспечивает равномерную передачу усилия от обеих колодок на диск.
4. Тормозные колодки. Непосредственно воздействуют на диск, сжимая его с двух сторон и замедляя движение.
5. Цилиндр. Герметичная полость, в которой движется поршень.
6. Поршень. Под воздействием давления гидравлической жидкости прижимает колодку к диску. Благодаря системе «плавающая скоба», синхронно прижимается и вторая колодка. Это обеспечивает равномерный износ их накладок, диска и гарантирует эффективное торможение.
7. Кольцо для уплотнения. Предотвращает утечку жидкости и обеспечивает герметичность системы
8. Чехол для защиты направляющего пальца от попадания грязи, что дает беспрепятственное перемещение колодок.
9. Направляющий палец. Позволяет колодкам равномерно перемещаться и прилегать к диску всей плоскостью.
10. Защитный кожух. Защищает диск от попадания дорожной грязи.

Колеса спереди оборудованы дисковыми тормозами. Они автоматически регулируют зазор от колодки до диска. Суппорт и цилиндр образуют плавающую скобу, что создает одинаково равномерное усилие на обеих колодках. Этим достигается равномерный износ накладок. Для контроля их износа на внутренней колодке есть сигнализатор.

Как определить момент замены?

На работу тормозной системы в целом, могут влиять множество различных составных элементов, имеющих неисправность. Но каждому элементу свойственны свои индивидуальные признаки, по которым можно «вычислить» ту или иную проблемную деталь. Отследить неполадки, которые присущи именно системе тормозного цилиндра довольно просто, вот некоторые из них: 1. Закисший поршень. Это достаточно распространенное явление на автомобилях с большим пробегом, ресурсом использования. Косвенные признаки, указывающие на эту проблему – застопоривание ведущих колес (поршень заклинило, и он постоянно давит на колодку) либо несрабатывание тормоза при нажатии на педаль. 2. Повреждения герметичности или поломка штуцера либо пыльника (может происходить вытекание тормозной жидкости в различных объемах).

При обнаружении вышеперечисленных признаков немедленно произведите тщательную диагностику.

Самостоятельный ремонт или покупка нового узла

Начнем с того, что неправильный или некачественный ремонт переднего тормозного цилиндра ваз 2114 может привести к плачевным последствиям, поэтому если вы не профессиональный автомеханик, самостоятельные работы производить не рекомендуем! Кроме того, смысл ремонта не всегда обоснован по следующим причинам: 1. Стоимость детали в сборе по карману для большинства автолюбителей. 2. При использовании старого, подвергнутого модификациям (починкам) изделия, существует большая вероятность того, что не замененные, изношенные части откажут в самый неподходящий момент. Потому самое рациональное, безопасное, правильное решение — полная замена узла.

Как сделать из неработоспособного поршня тормозного цилиндра, работоспособный?

1) В самом начале операции, вам нужно будет снять колесо с автомобиля.

Примечание! Когда кстати будете снимать колесо с автомобиля, попробуйте его крутнуть когда оно будет находиться в воздухе, если он будет тормозить тогда у вас действительно пришёл в негодностью какой то поршень!

2) После того как у вас колесо будет снято, сразу же снимите вслед за ним суппорт с автомобиля для того чтобы достать из него тормозной поршень который не работает. (О том как снять тормозной суппорт на передне-приводных автомобилях, см. в статье: «Замена тормозного суппорта на ВАЗ 2109», а о том как снять данный суппорт на классике, смотрите «вот в этой статье»)

3) Теперь когда суппорт будет снят с автомобиля, вам нужно будет разыскать тиски, либо очень сильный компрессор, для того чтобы извлечь поршень из тормозного цилиндра, так вот если у вас будут тиски, тогда подойдите к ним и зажмите сам поршень а за суппорт после того как зажмёте поршень тяните при этом, и тем самым поршень снимется со своего установочного места.

Примечание! В том случае если у вас не будет тисков, тогда возьмите в руки компрессор или же ещё что ни будь, где воздух может выходить под давлением и тем самым засуньте шланг от компрессора в небольшое отверстие суппорта, а именно туда куда у вас подсоединяется сам тормозной шланг и после этого включите компрессор и поршень вылетит из своего установочного места!

4) Далее возьмите снятый поршень в руки и осмотрите его, если вы обнаружите на нём следы ржавчина как показано стрелкой на фото ниже, тогда их придётся удалить при помощи какого ни будь химического средства либо же при помощи ещё чего ни будь (Хороший пример очищения поршня от ржавчины, показан в одном из видео-роликов чуть ниже), а после того как ржавчина будет удалена осмотрите ещё и в добавок сам тормозной суппорт и в завершение соберите все ранее снятые детали в обратном порядке снятию и в самом конце проверьте их работоспособность.

Примечание! Всё же новый поршень стоит в магазине на наши отечественные автомобили не слишком дорого, поэтому если у вас будет возможность тогда всё же лучше замените его на новый а старый выбросите, потому что кто знает через какое время он начнёт снова гнить, может он даже недели не продержится и тем самым вам опять придётся разбирать всю тормозную систему, и да кстати если будет на нём порвал пыльник тогда такой поршень уже обязательно вам нужно будет заменить на новый, так как во внутреннюю часть уже попала грязь и вывести её оттуда вряд ли удастся, да тем более там ещё будет смазка, поэтому как говориться сами решайте ремонтировать поршень или же менять на новый!

Дополнительный видео-ролик: Если вы хотите знать о том как извлечь поршень из тормозного цилиндра на передне-приводных автомобилях на примере ВАЗ 2109, тогда просмотрите чуть ниже видео-ролик, в котором это всё подробно объясняется:

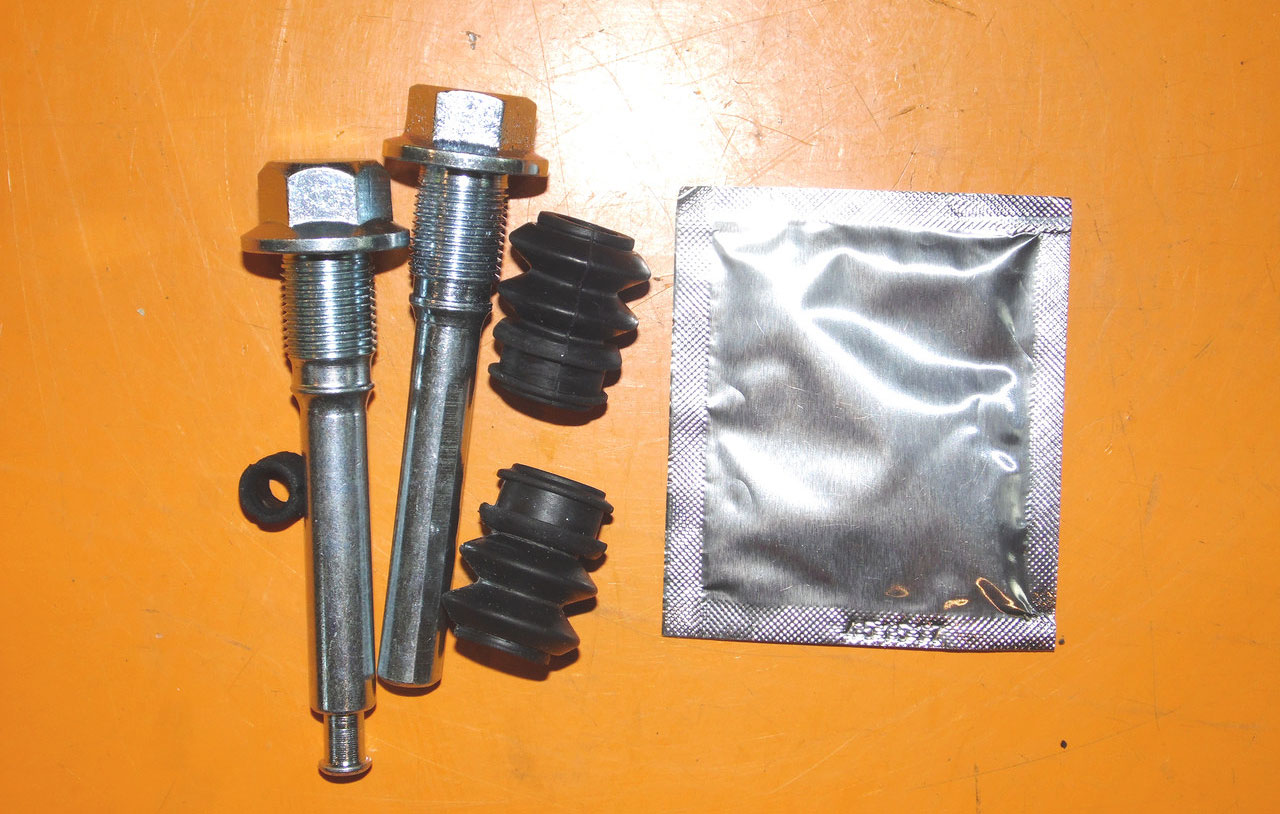

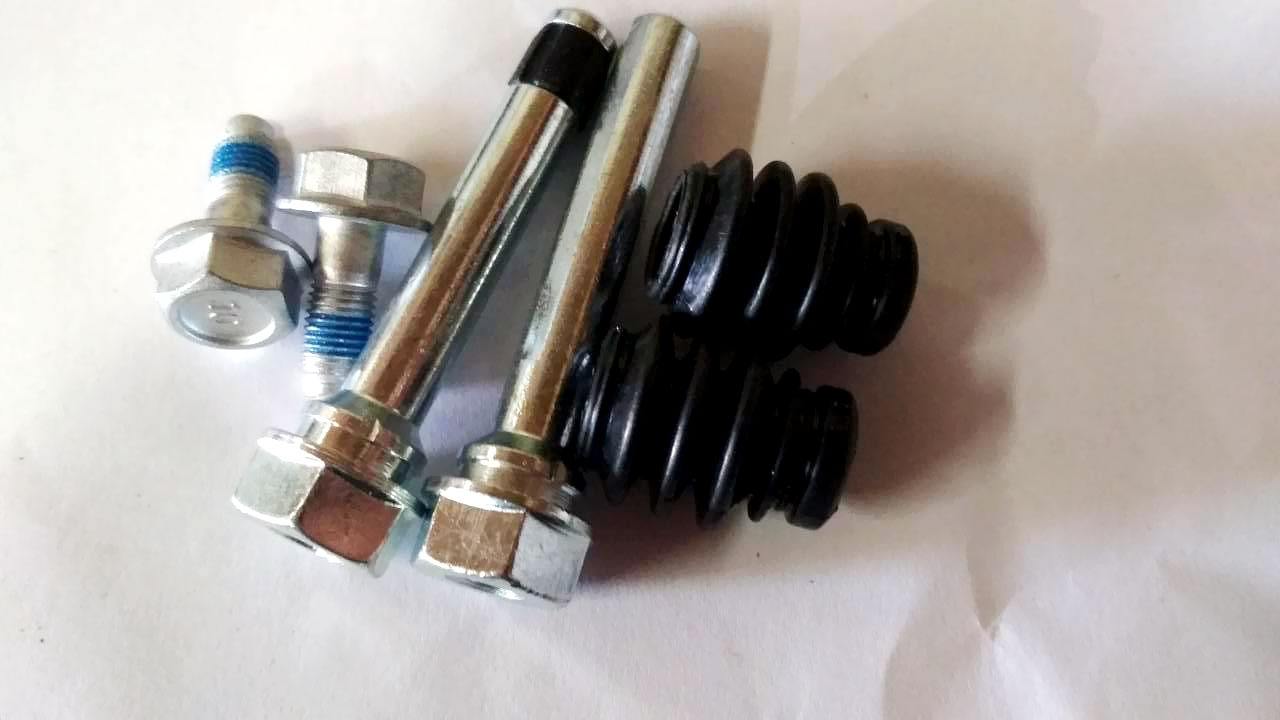

Особенности болтов крепления суппорта

Тормозной механизм выполняет одинаковую функцию в автомобилях разных марок и моделей, но конструкция системы и крепежных деталей имеет некоторые отличия.

Поломка суппорта чаще всего возникает неожиданно, когда автомобиль находится в пути. Болты откручиваются под воздействием силы трения и вибрации, особенно при движении по каменистым и ухабистым дорогам. Владельцам современных моделей автомобилей следует иметь при себе запасные болты крепления. Сложнее придется владельцам старых машин, которые давно перестали сходить с конвейеров. В автомагазинах можно попытаться найти подходящие крепежи, но для этого как минимум стоит разобраться в особенностях болтов крепления суппорта конкретной модели транспортного средства.

Газель

На Газели можно встретить два вида тормозного механизма – дисковый и барабанный. Дисковый является самым надежным, но в обеих системах важен хороший тормозной суппорт. В Газели он выглядит как вращающийся диск.

Болтами скрепляют сам суппорт с тормозным диском. Колодки при торможении прижимаются к диску и под воздействием силы трения автомобиль останавливается. Болты крепления в этой модели машины имеют свои параметры. Крепления обладают метрической резьбой с наружным диаметром – 8 мм. По ГОСТу 7802 крепежи DIN 603 производятся для использования в дорожных целях, а именно в автомобилестроении. Детали имеют повышенный класс прочности – 10.

ВАЗ 2108

Многие экземпляры автомобиля, который начали производить еще в СССР, все еще в довольно хорошем состоянии. Переднеприводные хетчбеки 2108 российского производства обладают верхним суппортом, для которого предназначены болты с внутренним шестигранником.

Деталь имеет метрическую резьбу – М12, с шагом – 1,25 мм. Длина болта составляет 30 мм, а повышенный класс прочности позволяет использовать его при увеличенных нагрузках.

MAN TGX

Автомобиль предназначен для перевозки больших грузов. Его тормозной путь на порядок выше, чем у легковой машины, соответственно, для полной остановки требуется гораздо больше ресурсов собственной тормозной системы. Для надежного крепления суппорта к тормозным дискам используют болты увеличенного диаметра. Для МАНа применяют шестигранные крепежные детали с метрической резьбой – М14, с шагом – 1,5 и длиной стержня – 90 мм. Болты могут иметь разную форму посадки, поэтому предварительно стоит сравнить их с конструкцией суппорта.

Mitsubishi Pajero

Для тормозного суппорта Митсубиси Паджеро используется болт М9-М14 с внешним шестигранником, в зависимости от модели. Деталь имеет частичную верхнюю резьбу и высокий класс прочности.

ВАЗ 2101

Советские заднеприводные «Жигули». В этой марке автомобиля суппорты тормозного механизма размещены на заднем мосту. Для крепления тормозных элементов в единую систему автовладельцы рекомендуют использовать высококачественные болты с шестигранным ограничителем. Параметры детали: метрическая резьба – М10, с шагом – 1,25 и длиной стержня – 25 мм.

КАМАЗ

КАМАЗ является габаритным автомобилем, поэтому его тормозной механизм устроен гораздо сложнее, чем у легковых машин. По ГОСТу болты имеют повышенный класс прочности – до 10,9, с метрической резьбой – М16. Шаг резьбы составляет 1,5 мм, длина тела болта – 50 мм. Болт имеет увеличенный размер головки. Производится в комплекте с гайкой и шайбой.

Замена переднего тормозного цилиндра

Основной неисправностью передних тормозных цилиндров на таких автомобилях как ВАЗ 2109-2108, является либо его заклинивание, либо пропускание тормозной жидкости. В обоих случаях нормальной работы тормозной системы ждать не стоит.

• Если цилиндр не возвращается в свое исходное положение при отпускании педали тормоза, то колодки могут заклинить, или же постоянно быть в прижатом состоянии, что чревато слишком быстрым износом. Обычно в таких случаях очень сильно нагреваются тормозные и даже колесные диски.
• Если он начинает пропускать жидкость, то естественно эффективность торможения падает, так как не создается нормального давления в системе.

Обычно производят замену только цилиндра, как такового, хотя в магазинах продаются суппорта в сборе, даже с колодками. При желании можно купить и установить механизм в сборе. Для замены переднего тормозного цилиндра на ВАЗ 2109-2108 понадобится следующий инструмент:

• Головка торцевая на 13
• Трещоточная рукоятка
• Ключ рожковый или накидной на 13
• Шестигранник на 10
• Специальный разрезной ключ для отворачивания тормозных трубок и шлангов

Сначала срываем болты переднего колеса, после чего поднимаем автомобиль домкратом и окончательно снимаем колесо. Затем откручиваем два болта под шестигранник, которые крепят цилиндр к суппорту:

И верхняя крышка-скоба теперь снимается, заодно вынимаем и колодки:

Далее необходимо открутить тормозной шланг, как показано на фото ниже:

Если он начинает прокручиваться вместе со штуцером, то можно отвернуть его потом, после снятия цилиндра — так будет удобнее. Теперь необходимо открутить два болта к направляющей скобе суппорта:

Теперь без каких-либо проблем можно снимать тормозной цилиндр переднего колеса, так как больше его ничего не держит. Если шланг не открутился ранее, то сейчас его можно смело отворачивать вместе с цилиндром:

Добро пожаловать! Суппорт – за счёт него автомобиль останавливается, а если говорить более детально то в суппорте присутствует тормозной поршень и две тормозные колодки за счёт которых и осуществляется торможение когда вы жмёте на педаль, но иногда этот самый поршень закисает или же клинит в связи с чем тормозить то колесо на котором установлен тормозной суппорт с заклинившем поршнем начинает либо же постоянно и вы ничего с этим не можете поделать, либо же колесо вообще перестаёт тормозить и в конечном итоге у вас остаются только лишь три колеса которые останавливают автомобиль на скорости.

Примечание! Для того чтобы отремонтировать суппорт и заменить все неисправные детали которые в нём находятся, вам нужно будет взять с собой: Основной набор гаечных ключей, шестигранник, а так же отвёртку, ещё нужно немножко новой тормозной жидкости и ещё понадобятся тиски так как с ними работа пройдёт гораздо быстрее и легче!

Где находится тормозной суппорт? Всего тормозных суппорта в автомобиле девятого семейства всего два, а находятся они только лишь на передних колесах автомобиля, увидеть данный агрегат не снимая колесо будет трудно если у вас конечно же не стоят диски через которые хорошо просматривается вся тормозная система автомобиля, так вот если у вас стоят обычные штампованные диски тогда вам нужно будет сперва снять колесо с автомобиля и только после этого вы увидите перед собой тормозной суппорт, который на фото ниже ещё указан для наглядности стрелкой.

Когда нужно ремонтировать суппорт? Вообще в некоторых случаях суппорт нужно не только ремонтировать но и менять полностью на новый, но это только в том случае если он был деформирован вследствие удара обо что ни будь, или же ещё в том случае если он у вас покрылся ржавчиной которая его со временем разъест и вследствие чего он и поршень благодаря которому происходит торможение может вообще заклинить.

Ну а ремонтировать сам суппорт нужно в случае того если как уже было сказано ранее поршень заклинило (В этом случае нужно поменять поршень и работа тормозного суппорта вновь восстановиться), а так же его нужно ремонтировать в случае повреждения прокачного штуцера (Лечится это заменой прокачного штуцера на новый), потому что если он будет повреждён то и прокачать тормоза к примеру после замены тормозной жидкости вы уже не сможете, а если вы не сможете прокачать тормоза то и соответственно данный суппорт у вас тоже не будет работать.

Примечание! Когда суппорт придёт в негодность или же некоторые детали которые находятся внутри него выйдут из строя, то первое что будет так это машина будет хуже тормозить или же она будет тормозить постоянно не смотря даже на то что педаль тормоза вы не жмёте, поэтому если у на вашем автомобиле появились такие симптомы то их можно грешить на сам суппорт и детали которые в нём установлены!

Сообщений 12

1 Тема от RomeoBGR 2011-05-23 19:44:18

• RomeoBGR
• Пользователь
• Оффлайн

• Зарегистрирован: 2010-08-20
• Сообщений: 36
• Репутация :

Тема: Клинят Суппорта

Ну думаю суть проблемы ясна.У машины плохой «накат».Диски тормозные греются,хоть яичницу жарь на них.Вывесил передок,колеса крутятся с трудом.С задними все в порядке.Главный тормозной новый,были потресканы шланги передние,заменил.Суппорта снял, поршни разрабатывал,погонял раз 20 туда-сюда,смазывая поверхность тормозухой.Полностью поршни вытаскивать не стал,хотя ремкомплект купил,боюсь не потекут ли потом.Поршни обратно утапливаются с трудом,если на машине двумя монтажками давить,то с одной стороны смог вдавить обратно лишь когда немного открутил штуцер прокачки.Такое ощущение,что там давление создается и они обратно не заходят.Когда снимал суппорта,то сначала обратно их утапливал с помощью тисков,потом погонял вроде полегче стали.Один заходит с нажатием палцев,а другой чтоб вдавить приходится виснуть на нем всем весом,думаю такого быть не должно.Как считаете замена ремкомплекта поможет,или не мучаться и брать новые суппорта.

И по поводу того,что когда суппорт был на машине,т.е. с тормозухой,почему я его даже двумя монтажками вдавить обратно не смог,а как только снял,то полегче зашел.Почему там такое давление создается,трубки и шланги вроде не пережаты,мож проблема с главным.С задком,как писал выше все ОК.

2 Ответ от RomeoBGR 2011-05-23 20:00:44 (2011-05-23 20:01:36 отредактировано RomeoBGR)

• RomeoBGR
• Пользователь
• Оффлайн

• Зарегистрирован: 2010-08-20
• Сообщений: 36
• Репутация :

Re: Клинят Суппорта

Мужики,а не может быть проблема из-за штока который давит на главный. Он как я понимаю регулируется по длине,или я ошибаюсь.Мож он сильно выходит,по этому создается давление в системе и поршень с суппортов не заходит обратно.

3 Ответ от Smith 2011-05-23 20:08:06

• Smith
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-08-16
• Сообщений: 968
• Репутация :

Re: Клинят Суппорта

99% закис поршень в цилиндре. мы тут (в армии) их разбираем, на войлочном круге полируем и назад ставим. Уралам 4320 это помогает.

но я бы лучше новый цилиндр купил.

4 Ответ от Fray98rus 2011-05-23 20:14:20

• Fray98rus
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-03-23
• Сообщений: 612
• Репутация :

Re: Клинят Суппорта

что-то мне кажется ГТЦ клинит.

5 Ответ от Тошич 2011-05-24 06:26:01

• Тошич
• Пользователь
• Оффлайн

• Зарегистрирован: 2010-08-07
• Сообщений: 306
• Репутация :

Re: Клинят Суппорта

но я бы лучше новый цилиндр купил.

+1. может уплотнение разбухло уже, поэтому закусывает.я себе ремкомплект балаковский ставил — всё ок.и тормозуху главное не мешать

• Creator
• Пользователь
• Оффлайн

• Зарегистрирован: 2009-01-08
• Сообщений: 1,584
• Репутация :

Re: Клинят Суппорта

Новые торм. цилиндры купить и не париться. Рекомендую АВТО ваз оргигинал. Если продавцы будут говорить мол Тольятти — это тож самое — не верь, т.к. в самом Тольятти неоригинал дофига кто штампует.

Цилиндр тормозной передний (переднего тормоза) ВАЗ 2108-2115 (правый/левый).

Уважаемые покупатели, во избежание ошибок при отправке цилиндра переднего тормоза, в строке «Комментарий» указывайте на какую сторону необходимо (водительскую или пассажирскую), модель вашего автомобиля и год выпуска.

Цилиндр передний тормозной ВАЗ 2108, чаще всего заменяется следующими терминами: скоба дискового тормоза, цилиндр колесный переднего тормоза, цилиндр переднего тормоза, цилиндр переднего суппорта. Поэтому, если вы услышите эти термины, то знайте, что речь идёт об одном и том же.

Правая и левая сторона всегда смотрят ПО ХОДУ автомобиля (по движению вперед) и никак не иначе, водительская сторона – левая, а пассажирская правая.

Гидравлический тормозной цилиндр предназначен для обеспечения передачи усилия от педали, через шток главного тормозного цилиндра, к тормозным колодкам колес, через трубки высокого давления, для воздействия на тормозные диски, либо барабаны (в зависимости от конструкции автомобиля).

1 — тормозной диск; 2 — направляющая тормозных колодок; 3 — тормозной суппорт; 4 — тормозные колодки; 5 — цилиндр; 6 — поршень; 7 — уплотнительная манжета; 8 — защитный чехол направляющего пальца; 9 — направляющий палец; 10 — защитный кожух.

В процессе эксплуатации автомобиля, следует обращать внимание на следующие несвойственные нормальной работе характеристики автомобиля:

— Неравномерное срабатывание колес при торможении, следствием чего может стать занос автомобиля. Это признак заедания поршня, который может вызвать применение некачественной жидкости или попадание в систему воздуха;

— Срабатывание индикаторной лампочки при критическом понижении жидкости в бачке, или обнаружение этого при визуальном осмотре, что говорит о возможной утечке гидравлической жидкости из износившихся манжет или прохудившихся патрубков;

— Нажатие педали дается с большим усилием, это может происходить по всем вышеописанным причинам.

Замену элементов тормозной системы необходимо производить с требованием технических условий завода изготовителя.

Технические характеристикипереднего тормозного цилиндра ВАЗ 2108 — 099:

Рабочее давление: МРа – 20;

Рабочий диаметр: мм — 48.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

Другие артикулы товара и его аналогов в каталогах: 2108-3501044/45, МБ08-3501044/45, 2101-3501044/45-82, КТ 028110, Х4810С1, А12.3501040/41.

ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 2113-2115.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить передний тормозной цилиндр на автомобиле семейства ВАЗ 21008-099.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Замена переднего тормозного цилиндра на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Передние тормозные цилиндры – их всего два, каждый их цилиндров располагается в тормозном суппорте, настоящие их название: “Рабочие тормозные цилиндры”, принцип работы у них следующий, при нажатие на педаль тормоза, жидкость давит на поршни которые располагаются в тормозных цилиндрах, а поршни тем временем, прижимают колодки к тормозному диску, когда нога с педали тормоза убирается, жидкость возвращается обратно и поршни перестают давать на тормозные колодки (Торможение прекращается).

Примечание! Для осуществления работ, запаситесь: Гаечными ключами, медными уплотнительными кольцами для тормозных шлангов (Около 4-х возьмите), а так же тормозной жидкостью, чем то чем заткнуть тормозной шланг можно будет, шестигранными головками, разными типами отвёрток, ну и накидными ключами и конечно же инструментами которые нужны для снятия колёс с автомобиля!

Где находится тормозной цилиндр в суппорте? Проще всего можно разглядеть цилиндр при снятом суппорте с автомобиля, но и просто вытащив тормозные колодки, цилиндр можно будет полностью разглядеть, сам цилиндр продаётся и заменяется в сборе, состоит он из нескольких но очень важных вещей, во-первых поршень он внутри цилиндра располагается и ходив в зад и в перёд, тем самым прижимая и отдаляя тормозные колодки от диска и конечно же прокачной штуцер у цилиндра есть, он закрыт колпачком на маленьком фото синей стрелкой указан и последний элемент, это пыльник у поршня тормозного цилиндра, он указан зелёной стрелкой, благодаря него тормозная жидкость не выдавливается наружу и во внутрь цилиндра, не попадает грязь, песок и влага, они очень губительны для цилиндра и если они во внутрь попадут, то вымоют всю смазку (Если это вода) или смазка смешается с песком (Если песок попадёт в цилиндр), и от этого поршень еле еле перемещаться будет (Эффективность торможения в связи с чем, упадёт).

Когда нужно менять тормозной цилиндр? Цилиндр можно менять как в сборе, так и отремонтировать его можно, заменив такие детали в нём как поршень и пыльник отдельно, но мы не рекомендуем по этому пути идти, потому что во-первых цилиндр в сборе стоит не таких уж и больших денег, а во вторых если что то не правильно соберёте (Пальник плохо закрепите например) то он слетит и тормозная жидкость при его отсутствии вообще вся вытечёт (Без тормозов останетесь), поэтому лучше меняйте всё в сборе, признаки которые говорят о том что цилиндр подлежит замене следующие: Сорвался прокачной штуцер и Вы его не можете никак отвернуть, так же если пыльник порвался цилиндр подлежит замене, при закисании поршня в цилиндре (Это от времени происходит) его тоже сменить нужно будет, но закиснуть поршень может в разных положениях, а именно в режиме торможения (Колесо постоянно будет тормозить) или в своём спокойном состоянии (Тормозить данное колесо вообще не будет и автомобиль в сторону уводиться будет при торможении).

Как работает тормозной суппорт

В идеальном состоянии тормозной суппорт должен работать по следующей схеме:

1. Водитель в салоне автомобиля нажимает на педаль тормоза;
2. В этот момент внутри тормозной магистрали нагнетается давление, и оно передается на поршневую группу всех суппортов;
3. Суппорта под действием давления подводят тормозные колодки к диску, закрепленному непосредственно на вращающемся колесе;
4. Из-за возникающей силы трения вращение диска, а вместе с тем и колеса, замедляется.

Важно: для грамотной работы тормозной системы колодки должны располагаться строго параллельно к тормозному диску. Поскольку при торможении автомобиля возникает трение, вместе с тем образуется тепло, которое нагревает тормозные колодки, жидкость и суппорта

Соответственно, исправный тормозной суппорт должен состоять из материала, свойства которого не изменяются при нагреве. Также материал суппортов должен быть крепким, чтобы выдерживать большие нагрузки

Поскольку при торможении автомобиля возникает трение, вместе с тем образуется тепло, которое нагревает тормозные колодки, жидкость и суппорта. Соответственно, исправный тормозной суппорт должен состоять из материала, свойства которого не изменяются при нагреве. Также материал суппортов должен быть крепким, чтобы выдерживать большие нагрузки.

Где и как купить?

Купить суппорт можно в любом автомагазине, который специализируется на реализации комплектующих для автомобилей отечественного производства. Как правило, в таких магазинах весь товар имеется в наличии. Выбрать походящий суппорт можно, как выписав его маркировку, точнее окончательный индекс из 5 последних цифр, так и предоставив продавцу неисправный суппорт (вес изделия всего 2,17 кг). Примерно, один раз в 3 года подвеска автомобилей семейства 2109-2115 обновлялась, следовательно, расположение ответных резьбовых посадочных мест (крепежные болты) может несколько различаться.

Новые вентилируемые тормозные диски совместимы со всеми упомянутыми суппортами для автомобилей ВАЗ 2109, 2110, 2114, 2115. Установка полностью соответствует оригинальным комплектующим.

Источники

• skolkos.ru/skolko-stoit-support-na-vaz-2109-2110-2114-2115/
• drive2.ru/l/510984286187290783/

Простая пошаговая инструкция по установке задних дисковых тормозов

Шаг 1

Ослабляем натяжку тросов и сводим задние колодки, далее ключом на 12 отворачиваем направляющие шпильки. Щеткой по металлу очищаем посадочное место и аккуратно сбиваем тормозной барабан. Рекомендую пользоваться резиновым молотком, чтобы ничего не повредить. По настоящему супер тюнинг авто ВАЗ 2114 требует терпения и сил. С помощью отвертки поддеваем пружину, которая стягивает колодки, и снимаем ее. Вытаскиваем распорную планку и достаем верхнюю стягивающую пружину. После этого вынимаем тормозную колодку, предварительно опустив рычаг ручника.

Шаг 2

Когда все старые детали сняты, можно приступать к монтажу ЗДТ. Определитесь, как вы хотите, чтобы был поставлен суппорт — сзади или спереди оси. Эффективность работы тормозов от этой операции никак не изменится. Я поставил сзади оси. Это симметричнее и вес тормозного механизма будет помогать торможению. Теперь нужно состыковать ступицу и планшайбу в одно целое. Следует серьезно отнестись к этой операции. Полезно будет посмотреть видео по этому вопросу, где отечественные мастера показывают свой тюнинг российских авто, чтобы поделиться опытом и показать некоторые тонкости выполнения этой работы. Процесс центрирования должен выполняться очень тщательно.

Шаг 3

Теперь можно рихтовать углы балки перед тем, как ставить ступицу, совмещенную с планшайбой на балку. Это нужно сделать для того, чтобы углы не мешали суппорту. Лично я сплющил их молотком. Также эту работу можно выполнить при помощи болгарки. Не стоит устанавливать гровер под левый болт ступицы, иначе в противном случае придется снова работать с болгаркой и подпиливать шляпку болта. В него может упираться скобка тормозного суппорта.

Шаг 4

Ну а теперь самое основное. Выполняем монтаж скобки на планшайбу и надеваем на ступицу тормозной диск. В точках соединение подкладываем дистанционные шайбы. Делать это нужно в точках соединения. Случается, что размер шайб может и отличаться, тогда нужно их покупать под определенный автомобиль, в нашем случае — это тюнинг 14 модели машины. Затягиваем планшайбы и соединение скоб (рекомендую делать это с усилием 3-4 Н.М). Прикручиваем шланг к суппорту, закладываем колодки, и можно замкнуть магистраль герметизаций трубки. Герметизируем теперь тормозную магистраль. Проверяем магистраль на герметичность накачиванием давления педалью. Если все работает как надо, то можно приступить к монтажу ЗДТ на другую сторону.

Источник

Примеры цен по актуальным позициям

Покупая суппорт на ВАЗ 2109-2115, можно оперировать имеющейся суммой, так как на выбор предложено достаточно много аналогов неплохого качества, а именно:

• Суппорт в сборе, R13 TRIALLI – 1 880 руб.
• ATE в сборе с вентилируемой подвижной скобой – 2 480 руб.
• LUCAS с удлиненным шлангом (без переходника) – 4 050 руб.
• LADA (стандартный комплект на колесо R13) – 4 270 руб.

Выбор суппортов представлен более чем 17 аналогами, 2 оригинальными брендами и 3 брендами, работающими по лицензии АвтоВАЗ. Следовательно, цена может меняться, исходя из финансовой политики производителя, а также итоговой себестоимости суппорта.

Видео на тему

Увеличенный рабочий ход педали тормоза

1. Утечка тормозной жидкости из колесных цилиндров

1. Замените вышедшие из строя детали колесных цилиндров, промойте и просушите колодки, диски и барабаны, прокачайте систему гидропривода

2. Воздух в тормозной системе

2. Удалите воздух из системы

3. Повреждены резиновые уплотнительные кольца в главном тормозном цилиндре

3. Замените кольца и прокачайте систему

4. Повреждены резиновые шланги гидропривода тормозов

4. Замените шланги и прокачайте систему

5. Повышенное биение тормозного диска (более 0,15 мм)

5. Прошлифуйте диск; если толщина диска менее 10,8 мм, замените его

6. Утечка жидкости через уплотнительные кольца толкателя регулятора давления

6. Замените уплотнительные кольца

Недостаточная эффективность торможения

1. Замасливание накладок колодок тормозных механизмов лада самара 2

1. Зачистите накладки металлической щеткой, применяя теплую воду с моющими средствами. Устраните причину попадания жидкости или смазки на тормозные колодки

2. Заклинивание поршней в колесных цилиндрах

2. Устраните причины заклинивания, поврежденные детали замените, прокачайте систему

3. Полный износ накладок тормозных колодок

3. Замените тормозные колодки

4. Перегрев тормозных механизмов

4. Немедленно остановитесь и дайте остынуть тормозным механизмам

5. Применение колодок с несоответствующими накладками

5. Применяйте колодки только рекомендуемые заводом-изготовителем

6. Неправильная регулировка регулятора давления

6. Отрегулируйте привод регулятора давления

Барабанный тормозной диск ВАЗ 2115

Задние барабанные диски устанавливаем по аналогичной схеме, как и передние. Фиксация диска на двух шлицах, зажатых винтами. Перед извлечением барабана аккуратно постукиваем по корпусу. Это необходимо на тот случай, если образовалась ржавчина, наслоения внутри «колпака».

Советы по обслуживанию ВАЗ 2115

Соблюдаем сроки проведения технического осмотра (ТО). Профилактику проводим каждые 15000 км, как указано в инструкции.

После длительных поездок по грязи, заснеженным трассам, промойте суппорты напором проточной воды. Это удалит химические реагенты с поверхности, снизит вероятность деформации, коррозии. При наличии крытого помещения, оставляйте машину в не продуваемом боксе.

Избегайте перегревов ступичного подшипника, суппорта, так как это снижает эффективность торможения.

Какой тип дисков лучше

• Стоковые;
• Вентилируемые;
• С насечками.

Первый тип самый простой с минимальной эффективностью, частой деформацией на фоне повышения рабочей температуры. На высоких скоростных режимах повышается рабочая температура, которой некуда деваться, что приводит к заклиниванию диска. Большинство автопроизводителей с 2000 года все чаще устанавливают в серийные модели вентилируемые диски.

Второй тип наиболее востребован по соотношению «цена — качество». Главное преимущество вентилируемого типа в наличии множественных сквозных отверстий на плоскости диска. Это способствует оперативному отводу избыточного тепла, предотвращая перегрев.

Диск с насечками наиболее эффективный, но в то же время дорогой продукт. Насечки могут сочетаться как с отверстиями, так и без них. В первом случае охлаждение, отвод влаги, конденсата будет в несколько раз быстрее, что увеличит общий ресурс эксплуатации технического средства.

Какие лучше поставить тормозные диски на ваз 2114

Исправная тормозная система автомобиля — залог безопасности и хорошей маневренности на дороге.

Несмотря на относительную простоту конструкции ВАЗ-2114, узел требует систематического ухода, обслуживания. Плановые технические осмотры помогут предотвратить внезапные поломки, дефекты.

Процесс ремонта вовсе не сложный, задача под силу водителю. Наличие спецсредств, инструментов не нужно, достаточно штатного набора. При отсутствии времени на самостоятельную профилактику, посетите СТО для заказа услуг, комплексной диагностики.

Какие передние тормозные диски можно поставить на ВАЗ 2114

В автомобилях семейства ВАЗ большинства модификаций передняя тормозная система представлена в виде дисковых тормозов. По умолчанию, ВАЗ-2114 комплектуется отечественными элементами, однако их качество не всегда удовлетворяет требования автомобилистов. Некоторые практикуют запчасти от зарубежных производителей.

Оригинальные

Название / артикул / ОЕМ	Цена (руб.)
ВАЗ -3501070-00 Лада Имидж	от 750
ВАЗ -3501070-01 (передние)	–/–
ВАЗ -3501070 (передние)	от 800
АВТОРЕАЛ вентилируемый R13 3524083	от 1300

Заменители

Артикул	Цена (руб.)	Артикул	Цена (руб.)
ASP 2110 13	от 1600	АЛНАС 8975347	от 1400
KRAFT 2114 вентилируемый	от 2100	KRAFT 2114-011 (передние)	от 1850
Pilenga BM 2114 BD V 220	от 1300	Riginal 157978 (передние)	от 1250
FENOX ТВ2101О7	от 1400	АЛНАС 8975354	–/–
GPART 569789	–/–	АЛНАС 8975354	–/–

Какие задние тормозные диски можно поставить на ВАЗ 2114

Задняя тормозная система на автомобиле ВАЗ – 2114 представлена барабанными дисками, равно как и у ряда предыдущих моделей. Конечно, система не совершенна, но при условии умеренной эксплуатации ресурс использования свыше 75000 км. для дисков и 35000 км. для фрикционных накладок.

Оригинальные

Название / артикул / ОЕМ	Цена (руб.)
ALNAS 2108-3502070А чугунные тормозные барабаны	от 1100
Колодка торм. ВАЗ-2114 задняя 03.0137-0231.2	от 800
АвтоВАЗ 00-6983	от 1500
АвтоВАЗ 00-6997	–/–

Необходимые инструменты и материалы

Замена главного цилиндра должна быть начата только в том случае, если под рукой есть необходимые инструменты и материалы. Начать стоит с инструментов:

• Плоскогубцы.
• Головка на «18».
• Ключи на «17», «13» и «10».
• Щетка по металлу.
• Приспособление для снятия штуцеров.
• Инструмент для натяжения пружин.

Что касается материалов, то к ним можно отнести только жидкость для системы.

Разумеется, стоит приобрести новый тормозной агрегат. Рядом с местом работы должна быть разложена клеенка или другое чистое покрытие. В процессе туда следует класть детали. Агрегат нужно покупать непосредственно для ВАЗ 2114, так как с 2109 и 2111 есть различия.
