Понижаем раздатку уаз

Применяемость косозубых раздаточных коробок на автомобилях Уаз капотной компоновки.

Для автомобилей с главной передачей 4.111 в мостах.

— 3162-1800021 : привод спидометра 624 оборота/километр, совместно с коробкой передач АДС, город Ульяновск, диаметр первичного вала 29 мм, или с коробкой передач АМЗ, город Арзамас — 31627-1800020 : привод спидометра 624 оборота/километр, механизм переключения из двух рычагов, совместно с коробкой передач АДС, город Ульяновск, диаметр первичного вала 35 мм — 3163-1800021 : привод спидометра 624 оборота/километр, совместно с коробкой передач Dymos, Корея — 3162-1800021-10 : привод спидометра 1000 оборотов/километр, совместно с коробкой передач АМЗ, город Арзамас — 3163-1800021-10 : привод спидометра 1000 оборотов/километр, изменен картер, совместно с коробкой передач Dymos, Корея — 31631-1800021 : привод спидометра 1000 оборотов/километр, изменен картер и в конструкцию добавлен датчик включения переднего моста, совместно с коробкой передач Dymos, Корея

Для автомобилей с главной передачей 4.625 в мостах.

— 3162-1800020 : привод спидометра 624 оборота/километр, совместно с коробкой передач АДС, город Ульяновск, диаметр первичного вала 29 мм, или с коробкой передач АМЗ, город Арзамас — 31627-1800020-10 : привод спидометра 624 оборота/километр, механизм переключения из двух рычагов, совместно с коробкой передач АДС, город Ульяновск, диаметр первичного вала 35 мм — 3163-1800020 : привод спидометра 624 оборота/километр, совместно с коробкой передач Dymos, Корея — 3162-1800020-10 : привод спидометра 1000 оборотов/километр, совместно с коробкой передач АМЗ, город Арзамас — 3163-1800020-10 : привод спидометра 1000 оборотов/километр, изменен картер, совместно с коробкой передач Dymos, Корея — 31631-1800020 : привод спидометра 1000 оборотов/километр, изменен картер и в конструкцию добавлен датчик включения переднего моста, совместно с коробкой передач Dymos, Корея

Для автомобилей с главной передачей 5.38 в мостах.

— 3162-1800022 : привод спидометра 624 оборота/километр, совместно с коробкой передач АДС, город Ульяновск, диаметр первичного вала 29 мм, или с коробкой передач АМЗ, город Арзамас — 31627-1800022 : привод спидометра 624 оборота/километр, механизм переключения из двух рычагов, совместно с коробкой передач АДС, город Ульяновск, диаметр первичного вала 35 мм — 3163-1800022 : привод спидометра 624 оборота/километр, совместно с коробкой передач Dymos, Корея.

Обзор неисправностей и способы их ремонта

Морально устаревший мотор УМЗ 417 не гнет клапана, но доставляет несколько других неприятностей:

Вода в цилиндрах	порвана прокладка ГБЦ	замена прокладки
Протечка масла	ослаблена затяжка ГБЦ	протягивание гаек периодически
Уход масла, повышенное давление в картере	потеря герметичности заднего уплотнения коленвала	замена набивки из шнура, пропитанного графитной смазкой

Задний сальник коленвала вообще является слабым местом, поэтому после выхода мотора 421 в этом узле используется резиновый сальник, а не веревочный шнур с пропиткой. Эта модернизация увеличивает ресурс, так как замена производится гораздо реже.

Задний сальник коленвала

Назначение узла

Раздаточная коробка УАЗ 469 используется для включения полного привода. Механизм двухступенчатый. Это позволяет увеличить диапазон скоростей для движения вперед и назад в два раза. Понижение крутящего момента при движении по бездорожью снижает степень пробуксовывания колес.

УАЗ 469 имеет постоянно включенный задний мост. Передний мост подключаемый. Его включение предусмотрено производителем для движения по покрытию низкого качества.

Повышенный износ ДВС

Износ – одна из наиболее актуальных проблем, которая практически никак не связана с конструктивными особенностями силового агрегата. Ключевой фактор, влияющий на повышенный износ, – низкое качество смазочного материала или его недостаточное количество. Безусловно, если вы один раз не поменяете масло через 10 тысяч километров, а сделаете это через 15, то ничего страшного не случится. Но вот если делать так регулярно и при этом не следить за уровнем, заливая самую дешевую смазку, то последствия будут самыми печальными.

Очень часто бывает так, что незначительный изъян в работе силового агрегата перерастает в капитальный ремонт. Именно поэтому, чем скорее водитель начинает решать проблему, тем меньшими будут затраты на ремонт.

Охлаждающая остов рубашка и трубки

Пространство, между сдвоенными стенками камер сгорания мотора автомобилей UAZ, расположено внутри силовой установки и головки остова. Визуально, представляет выемки, предназначены для перемещения жидкости и отводящие тепло при эксплуатации мотора. Транспортировка антифриза к теплообменнику и назад происходит посредством патрубков. Неполадки в элементах приводят к перекалу мотора и потере работоспособности агрегата.

Длинная эксплуатация мотора засоряет полости, и ухудшает прохождения антифриза. Это характерно при работе двигателя на воде, поскольку субстанция склонна к образованию накипи и, следовательно, уменьшению сечения отверстий и коррозии. Разрушение стенок цилиндра приводит к утечкам и попаданию жидкости в цилиндр, а это уже капитальная починка агрегата. Дабы не допустить поломки, эксплуатировать мотор рекомендуют на антифризе, нейтральном к материалам двигателя, замену субстанции проводить в установленные сроки.

Корпус раздаточной коробки

Картер раздаточной коробки для авто УАЗ 469 отливается из чугуна. В плоскости корпуса находится разъем, перпендикулярный к осям валов. Два трубчатых штифта определяют взаимное расположение корпусных половинок. Обрабатывают картер механическим способом в сборе с крышкой. Из-за этого они по отдельности не взаимозаменяемы.

Сверху на картере есть люк. Он закрыт крышкой. При необходимости сюда устанавливается механизм отбора мощности. Центрируют РК на КПП по двухрядному радиально-упорному подшипнику через промежуточный стакан. Между двумя коробками находятся пластина подвески и герметизирующие прокладки.

Картер РК собирается из двух половинок. Чтобы предотвратить вытекание масла, циркулирующего в полостях раздаточной коробки во время ее работы, между ними устанавливается герметизирующая прокладка. В местах установки валов, которые выходят наружу из корпуса, помещены сальники. Они надежно удерживают смазочные материалы внутри агрегата при движении автомобиля.

Работа раздаточной коробки, шестерен и валов сопряжена с повышенными нагрузками. Во время преодоления препятствий, когда задействованы все механизмы, металлические детали нагреваются. Масляная субстанция внутри корпуса испаряется, в полостях скапливаются газы.

Во избежание разгерметизации, с целью вывода вредных скоплений из картера наружу, производитель предусмотрел установку сверху на корпусе раздаточной коробки специального дыхательного клапана – сапуна. Это устройство обеспечивает сообщение внутренних полостей картера с атмосферой.

Износ и ремонт КПП

В каких случаях эксплуатация машины влечет за собой износ частей коробки, в результате чего требуется ремонт?

Пользование авто в запредельных режимах.
Эксплуатация УАЗ 469 с неисправным сцеплением.
Использование некачественных масел для ведущего моста.
Проведение ТО коробки передач непрофессионалом.

Это главные предпосылки, которые могут стать причиной срочного ремонта УАЗ 469.

Для ремонта КПП нужен большой набор инвентаря.

Рожковые ключи в 2 экземплярах (на 10, 12, 13, 14, 17, 19, 22). Ключом на 14 нужно отвинтить задний вал от фланца раздатки

Если неправильно воспользоваться этим ключом, можно создать себе огромные проблемы.
Торцевые ключи.
Профессиональный ключ для плоских гаек.
Обычные и крестообразные отвертки.
Утконосы для снятия и надевания стопорных колец.
Металлический штырь для выколачивания отдельных частей.
Для быстрого откручивания гаек и болтов нужен маленький отрезок железной трубы.
Качественный керн и зубило.
Монтажная лопатка.
Тяжелый молоток.
Большое количество банок для болтов и гаек, чтобы последовательно размещать детали в процессе работы.
Съемник подшипников.
Автовладелец, который со вниманием относится к своей машине, может выявить неполадки в работе КПП.

Обслуживание узлов

Для нормальной работы узлов трансмиссии необходимо регулярно обслуживать передний и задний мост Спайсер УАЗ Патриот. Для этого необходимо проводить визуальный осмотр на предмет потеков смазочного материала и регулярно проводить замену масла.

Производитель рекомендует менять смазку в мостах Спайсер каждые 25000-30000 километров пробега. Этот показатель может сокращаться в зависимости от условий эксплуатации и стиля вождения.

До замены масла необходимо провести следующие действия:

Прогреть трансмиссию UAZ. Для этого проехать на автомобиле от 4 до 6 км. Прогревание трансмиссионного масла необходимо для снижения его вязкости;
Для удобства проведения работ поставить машину на яму или эстакаду (некоторые автомобилисты выполняют процедуру лежа на специализированном поддоне);
Предотвратить самопроизвольное прокатывание автомобиля. Для этого установить под колёса башмаки;
Очистить поверхность в районе сливной и заливной пробки от загрязнений;
Подготовить емкость для отработанного масла. Подойдёт любой сосуд с широкой горловиной;
Открутить пробку заливной горловины;
Поставить сосуд под сливное отверстие и демонтировать заглушку;
Дождаться полного стекания смазки;
Очистить внутреннюю поверхность заглушек от загрязнений и металлической стружки;
Закрутить заглушку сливного отверстия до упора;
Залить новое масло, используя специализированный нагнетатель или шприц;
Закрутить пробку заливного отверстия до упора;
Очистить карта редуктора от потеков масла.

ВНИМАНИЕ: При замене масла рекомендуется проверить работоспособность дыхательного клапана. При необходимости очистить клапан от загрязнений

Обслуживание раздатки

Эксплуатация УАЗ 469 требует регулярного обслуживания коробки передач. Техническое обслуживание включает в себя следующее:

Проведите визуальный осмотр РЦ. Осмотр должен выявить утечки смазки на прокладках и резиновых уплотнениях.
Проверьте места крепления трансмиссии к коробке передач

Обратите особое внимание на затяжку болтов крепления приводного вала.
Замените все смазочные жидкости и фрикционную смазку.
Одновременно производится замена масла в коробке передач и трансмиссии. Каждый владелец автомобиля имеет право самостоятельно определять, как часто менять смазку в своем автомобиле

Производитель рекомендует менять масло каждые 35-45 тысяч миль.

Раздатка уаз 469. Проверка

Преимуществом устройства распределения крутящего момента является то, что оно требует минимального вмешательства и обслуживания. Манипуляции заключаются в проверке уровня и замене смазки, проверке соединений на наличие повреждений. Перед работой с коробкой изделие очищается. Это помогает обнаружить скрытые трещины и утечки. При обнаружении таких симптомов выясняется причина явления. Дефектные детали раздатки УАЗ 469 заменяются, как правило, это уплотнительные элементы и сальники.

После очистки и визуального осмотра поверхности редуктора проверьте уровень смазки в изделии. Если количество жидкости недостаточно, вещество восполняется. Одновременно проверяется уровень смазки в коробке передач; это значение соответствует нижнему краю заливного отверстия. Если уровень трансмиссионной жидкости низкий, а уровень жидкости коробки передач высокий, доливать жидкость не нужно, так как общее количество вещества не изменилось.

Для детального осмотра коробки требуется разборка раздатки УАЗ 469. После промывки и сушки на воздухе сборка осматривается. Поддон и заглушки проверяются на наличие трещин и сколов. Дроссельные заслонки и прокладки заменены на новые.

Замена масла в коробке передач УАЗ:

Убедитесь, что состояние рабочих частей на валах и шлицах нормальное, а зубья шестерен не имеют износа и сколов. Даже если повреждение незначительное, изделие подлежит замене

Внимание уделяется подшипникам, истирание дорожек качения колец недопустимо. Также проверяются распорки, шарики, ролики и т.д

Зазоры, сколы, стук, неровный ход — все это сигналы к замене изделия.

Штоки и вилки заедают и деформируются, пружинные элементы теряют упругость, после чего изделия заменяются

Также обратите внимание на переключение передач, когда рычаги переключения передач автомобиля УАЗ Буханка застревают и заедают. Зубья муфты проверяются на наличие трещин

Самым слабым звеном в дифференциале является спутник. Небольшие дефекты заставляют отшлифовать изделие, в худшем случае заменить его.

Механизм привода

Привод РК состоит из следующих устройств:

Карданный вал заднего ведущего моста. Этот узел жестко закреплен болтами на заднем карданном валу машины. Он установлен в шарикоподшипниках, что обеспечивает его свободное вращение.
Карданный вал переднего ведущего моста. Это приводит в движение передний карданный вал. Он крепится с помощью специальной гайки.
Промежуточный вал. Работа устройства заключается в подключении переднего моста или понижающей передачи.
Вилка переключения передач. Переключает передачи, включая и выключая переднюю ось, а также для понижения передачи. Вилы механизма перемещаются на специализированных салазках. Каждая вилка имеет стопорный механизм. Устройства предотвращают самопроизвольное движение вил по брусу.

Характеристики трансмиссии, ходовой и систем управления УАЗ 469

Коробка передач

УАЗ 469 оборудован 4-х ступенчатой механической коробкой передач с синхронизаторами на 3 и 4 передачах. Масса КПП без смазки – 33,5 кг. Объем масла – 1л.

Передаточные числа: Первая передача – 4,12 Вторая передача – 2,64 Третья передача – 1,58 Четвертая передача – 1,00 Задняя передача – 5,22

Раздаточная коробка

УАЗ 469 оснащен 2-х ступенчатой механической раздаточной коробкой. Она жестко крепится к коробке передач без промежуточного карданного вала. Ее масса вместе с ручным тормозом составляет 37,4 кг. Объем заливаемого масла – 0,7 л.

Передаточные числа: Прямая передача – 1,00 Пониженная передача – 1,94 Отбор мощности – до 40%

УАЗ 469Б имеет одноступенчатую раздаточную коробку.

Основные характеристики кузова и двигателя

Краткое описание автомобиля УАЗ 469 (469Б):

кузов – стальной, открытый;
тип – рамный кабриолет-универсал;
количество мест – 7;
количество дверей – 5;
длина – 4025 мм;
ширина – 1805 (1785) мм;
высота – 2050 (2015) мм;
база – 2380 мм;
клиренс – 300 (220) мм;
масса без нагрузки – 1600 (1540) кг;
масса с полной нагрузкой – 2400 (2280) кг;
объем топливных баков – 78 литров;
максимальная скорость – 90 (120) км/ч;
глубина преодолеваемого брода – 0,7 м;
максимальный преодолеваемый подъем с водителем и 1 пассажиром – 57°;
максимальный преодолеваемый подъем при полной нагрузке – 31°.

С начала производства на гражданскую модификацию внедорожника устанавливался двигатель УМЗ 414.

Теххарактеристики двигателя:

тип – бензиновый, атмосферный, 4-тактный;
количество цилиндров – 4;
расположение – рядное, вертикальное;
порядок работы – 1-2-4-3;
диаметр цилиндра – 92 мм;
ход поршней – 92 мм;
рабочий объем мотора – 2,5 л;
степень сжатия – 6,7;
мощность – 75 л. с.;
максимальный крутящий момент – 167 Нм;
средний расход бензина на трассе – 10,75 л на 100 км;
максимальный расход бензина на бездорожье – 17,25 л на 100 км пути;
масса мотора УМЗ 414 с навесным оборудованием и сцеплением, но без жидкостей – 163 кг;
масса УМЗ 41416 с навесами и сцеплением, но без жидкостей – 165 кг;
объем охлаждающей жидкости (ОЖ) – 13 л;
рабочая температура ОЖ – 80-90°С;
объем моторного масла в блоке цилиндров – 5,8 л;
нормальное давление масла на холостом ходу – 0,5-0,8 кг/см³;
нормальное давление масла на скорости – 2-5 кг/см³.

Под капотом у 469 модели

Проведение диагностики КПП УАЗ 469

Автомобиль подлежит диагностике, если ухудшилось его управление. Параллельно с этим могут быть слышны скрипы при смене передач. Также, необходимо проверить состояние коробки, если передачи активизируются самопроизвольно. В ряде случаев нужно заменить подшипники, шестерни чтобы решить проблему с возникновением шумов. При тугости переключения передач проверяются синхронизаторы. Основная причина того, почему возникает на внедорожнике необходимость замены составляющих запчастей коробки – их естественный износ.

Еще одна проблема, с которой может столкнуться водитель УАЗ – это течь масла из КПП. Данное проявление является результатом наличия повышенного уровня масла в КПП. Также, если во время заправки коробки новым горючим в систему попала вода, автомобилист в скором времени столкнется с проблемой течи жидкости из КПП. Однако не только использование некачественного масла может являться причиной того, что будут отмечаться утечка, так как на картере или в крышке КПП УАЗ 469 может иметься трещина.

Таким образом, в состав скоростной коробки автомобиля УАЗ 469 входит множество рабочих узлов, которые обеспечивают оптимальное функционирование автомобильной системы. Учитывая это, хозяин транспортного средства должен машину подвергать регулярному ТО. Это позволит снизить риск преждевременного ремонта КПП УАЗ 469.

История УАЗ-469

Впервые отечественный внедорожник был выпущен в 1964 году. Его простоту и надежность очень быстро успели оценить россияне, работая на нем в разных отраслях народного хозяйства. В том числе, на «бобике» разъезжали даже под землей – есть опыт применения его в подземных туннелях в шахтах.

УАЗ-469 выпускался не только Ульяновским автомобильным заводом. Эту модель позаимствовали даже иностранные производители. Ведь внедорожник в немного модифицированном виде выпускался на заводах Кореи и Китая. С первых лет своего существования машина успела зарекомендовать себя как очень надежная и неубиваемая, а в основу ее легла база Газ-21.

https://youtube.com/watch?v=3S9i7Qhf5T4

Достоинства и недостатки

Отечественный внедорожник имеет собственные отличительные черты, как положительные, так и отрицательные. К явным плюсам автомобиля можно отнести его невысокую стоимость и неприхотливость. Транспортное средство является выносливыми и надежным, если же случаются поломки, то не составит труда их устранить. В ремонте УАЗик недорогой, а многие неисправности автовладельцы ликвидируют самостоятельно.

Есть, конечно, у продукта отечественного автопрома и недостатки. Например, слабыми местами машины считаются рессоры и коробка передач. Сравнительно ненадежными называют владельцы также мосты автомобиля. Но если купить армейские версии, то вероятность поломок уменьшается.

Конечно, не радует многих покупателей низкая мощность мотора. К тому же он нередко капризничает, когда из него выжимают максимальную скорость. В таком случае можно встретиться с такой неприятностью, как утечка масла

Рекомендуется обращать пристальное внимание на амортизаторы. А еще лучше сразу же поменять их на иностранные

Чтобы превратить УАЗ-469 в настоящий вездеход, придется вложиться в его переоборудование. Например, стоит установить на него межколесную блокировку и повысить дорожный просвет. Для этого достаточно подобрать внушительные шины и диски. С ними клиренс возрастает на несколько сантиметров.

Супер тюнинг

Источники

https://prouazik.ru/harakteristiki/teh-dvigatel-tehnicheskie-469.html
https://spectekhnika.info/uaz-469/
https://4x4funclub.ru/tekhnicheskie-danye/tehnicheskie-dannye-uaz-469/tekhnicheskie-kharakteristiki-uaz-469/
https://polnyi-privod.ru/vnedorogniki/texnicheskie-xarakteristiki-uaz-469.html

Сборка синхронизированной коробки передач

Сборку коробки передач производите, начиная с подсборки ее узлов, в следующем порядке:

Сборка первичного вала

Притрите на конусе вала блокирующее кольцо до размера 0,8–1,25 мм, как показано на рис. 36

Запрессуйте до упора шариковый подшипник уплотнительным кольцом в сторону гайки подшипника.

Наверните гайку крепления подшипника (левая резьба) и застопорите ее раскерниванием в паз вала.

Заложите смазку в отверстие вала и вставьте ролики (14 штук).

Сборка синхронизатора

Подберите комплект муфты и ступицы синхронизатора с минимальными зазорами при свободном перемещении согласно рис. 37 или используйте комплекты 469–1701117 и 469–1701138, подобранные заводом-изготовителем.

Заложите в ступицу три пружины (рис. 38), три направляющие пружины, три шарика и три сухаря и установите на ступицу муфту (муфта I и II передач изготовлена за одно целое с шестерней заднего хода).

Сухари устанавливайте стороной с отверстиями меньшего диаметра в сторону муфты.

Сборка вторичного вала

Установите игольчатый подшипник шестерни III передачи, распорную втулку подшипника, стопорное кольцо и шпонку.

Притрите блокирующее кольцо синхронизатора на конусе шестерни III передачи до размера 0,8– 1,25 мм, как показано на рис. 39.

Смажьте подшипник трансмиссионным маслом, установите шестерню III передачи с блокирующим кольцом, упорное кольцо, установите синхронизатор III и IV передач и стопорное кольцо разрезом к шпонке ступицы.

Притрите блокирующие кольца синхронизатора на конусах шестерен I и II передач до размера 0,8–1,25 мм, как показано на рис. 39.

Установите игольчатый подшипник шестерни II передачи, стопорное кольцо.

Смажьте подшипник трансмиссионным маслом, установите шестерню II передачи с блокирующим кольцом, упорное кольцо, установите синхронизатор I и II передач.

Установите упорное кольцо, стопорное кольцо, шестерню I передачи с блокирующим кольцом и смазанным подшипником, распорное кольцо (маслоотражатель) установите так, чтобы штифт вторичного вала попал в паз распорного кольца (маслоотражателя).

Установите запорную втулку и закрепите ее (запорная втулка облегчит установку вторичного вала в сборе в картер коробки передач).

Процесс замены масла в раздатке Уаз 469

Перед началом работы необходимо прогреть коробку передач. Для этого проедьте на автомобиле 2-4 километра. После прогрева вязкость масла уменьшается, и его легче слить из картера.

Замена масла в коробке передач в автомобиле УАЗ 469 производится в определенном порядке:

Установите автомобиль на швеллер, эстакаду или домкрат. Некоторые водители предпочитают выполнять процедуру, лежа под автомобилем на специальном поддоне;
Очистите места утечки масла и мусор в области сливного и заливного отверстий. Используется металлическая щетка;
Снимите крышку топливного бака. Требуется для предотвращения вакуума в картере при сливе жидкости;
Подставьте под сливное отверстие контейнер для сбора использованной смазки. Контейнер должен быть достаточно большим, чтобы вместить использованную смазку. Лучше всего выбрать контейнер с широким горлышком. Достаточно ведра или обрезанного пластикового контейнера;
Снимите сливную пробку. Крепко держите пробку, чтобы она не упала в бак для отработанного масла;
Дождитесь, пока жидкость полностью стечет из картера;

Удалите грязь и металлические частицы со сливной пробки и крышки топливного бака;
Установите сливную пробку;
Залейте новую смазку с помощью специализированных инструментов. Используются шприцы или воздуходувки;
Установите крышку топливного бака.

ПРИМЕЧАНИЕ: При замене масла в УАЗ 469 рекомендуется проверить исправность вентиляционного клапана. Неправильная эксплуатация изделия может привести к снижению давления в картере.

Так же после замены проверьте правильность работы бензонасоса уаз 469.

После замены удалите все разливы масла, образовавшиеся во время работы. Используйте для этой цели тряпку.

УАЗ 31519 тюнинг

Для улучшения технических показателей и комфорта УАЗ 31519 автомобилисты самостоятельно выполняют тюнинг модели. Перед началом тюнинга необходимо определить для какой цели будет использован УАЗ:

Для движения в городских условиях большое внимание уделяют повышению уровня комфорта. Для этого выполняют тюнинг салона. После модернизации автовладелец получает уникальный автомобиль пригодный для комфортных поездок на дальние расстояния;

После модернизации автовладелец получает уникальный автомобиль пригодный для комфортных поездок на дальние расстояния;

Если авто будет использоваться для регулярного передвижения по бездорожью необходимо модернизировать ходовую часть

Для этого лифтуют подвеску, устанавливают шины повышенной проходимости и т.д.; При тюнинге УАЗ для охоты и рыбалки уделяют особое внимание функциональности машины. Устанавливают дополнительное освещение, салон обшивают легко моющимися материалами, улучшают показатели проходимости и т.п

Из вышеперечисленного следует, что модель 31519 Ульяновского автомобильного завода это машина с высокими показателями проходимости. Мотор модели неприхотлив к условиям эксплуатации и прост в ремонте. Для повышения уровня комфорта автомобиля автовладельцы выполняют тюнинг.

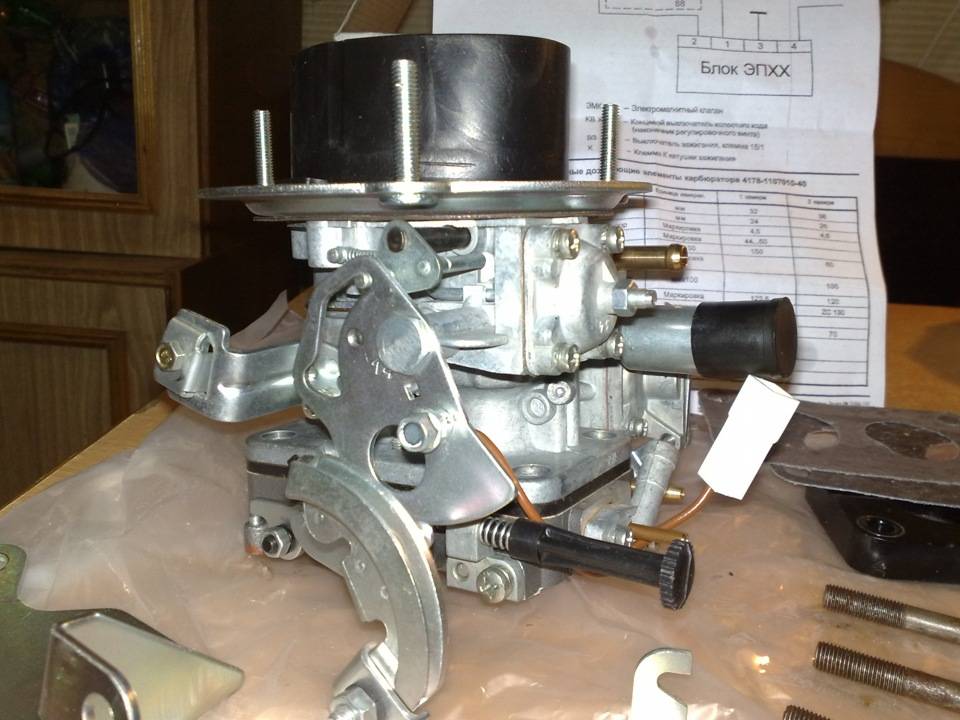

Изменения в карбюраторе УАЗ 31514

Можно попробовать заменить родной карбюратор на новый, более эффективный, в котором есть экономайзер принудительного холостого хода и вентиляция поплавковой камеры. Фирма по выпуску карбюраторов «Солекс» лучше остальных зарекомендовала себя на рынке.

Можно обойтись и без замены старого карбюратора на новый, а для улучшения работы поколдовать над тем, что есть. Для начала изменить и улучшить игольчатый клапан поплавковой системы. Почистить жиклеры и провести их сечение

Только такая процедура чревата увеличением расхода топлива, поэтому подходить к делу следует с осторожностью. При правильной доработке ускорительные насосы будут работать без провалов. Стоит внимательно относиться к предназначению карбюратора и не выбирать на УАЗ 31514 механизм от жигулей

В противном случае из-за разницы в объемах и размерах диффузоров добиться нормальной работы устройства не получится

Стоит внимательно относиться к предназначению карбюратора и не выбирать на УАЗ 31514 механизм от жигулей. В противном случае из-за разницы в объемах и размерах диффузоров добиться нормальной работы устройства не получится.

Карбюратор для двигателя УАЗ 31514

Воздушный фильтр желательно заменить сразу же. Родной уазовский фильтр будет работать недолго и по характеристикам уступает волговским, которые и рекомендуется устанавливать. К тому же эти фильтры легче в обслуживании. Со временем можно снизить сопротивление впускного тракта.

Отдельно стоит поговорить о системе охлаждения. На УАЗ 31514 и 3160 устанавливают, как правило, радиаторы завода ШААЗ. У них значительно выше теплоотдача и достаточно простая установка. Неплохо, если дополнительно ко всему на УАЗ 31514 будет установлен электровентилятор.

Ремонт двигателей на УАЗ 31514 – процедура достаточно несложная. Любые детали, схемы, картинки можно посмотреть и заказать как в интернете, так и в любом автосалоне. Поскольку автомобиль производится в России и большинство деталей для него изготавливается на родном заводе, запчасти для двигателя значительно дешевле иностранных, при этом не уступают им по качеству.

Основное достоинство двигателей УМЗ и ЗМЗ – это возможность заменять неисправные и вышедшие из строя детали оригинальными запчастями. Запчасти для иностранных моторов не всегда есть у поставщиков и нередко вовсе не поставляются в Россию, их приходится заменять на копии, зачастую не всегда идеально подходящие.

Общие характеристики

Коробка передач УАЗ

КПП — это коробка переключения передач автомобиля. УАЗ 469 обладает механической 4-ступенчатой КПП, снабженной синхронизаторами инерционного типа. Они рассчитаны на включение передач без шума и грохота. Синхронизаторы помогают выравнивать скорость соединяющихся зубцов до ввода в зацепление. Скорости вращения мотора и колес не совпадают, для совмещения их нужен синхронизатор. Кроме того, коробка передач позволяет машине передвигаться задним ходом.

Коробка передач КПП УАЗ 469 состоит из следующих деталей:

первичный вал;
передняя крышка;
гайка особого назначения;
вспомогательный крепеж;
автопрокладка;
шарикоподшипники;
ведущий подшипник вторичного вала;
картер;
муфта подключения III и IV передач;
зубчатое колесо III передачи;
зубчатое колесо II передачи;
муфта подключения I и II передач;
зубчатое колесо I передачи;
вторичный вал;
крепежная шайба;
распорное кольцо КПП;
крепежный болт;
шайба для крепления;
промежуточный вал;
ось зубчатого колеса заднего хода;
зубчатое колесо заднего хода;
пробка;
блок зубчатых колес привода промежуточного вала и III передачи;
крышка.

Устройство УАЗовской коробки

Если вас интересует схема КПП УАЗ, найти ее несложно на фото и рисунках, размещенных на различных сайтах в интернете.

В картер сцепления вкручиваются 4 шпильки, на которых крепится КПП. Привод промежуточного вала имеет шестерни, находящиеся в стабильном зацеплении. Шестерни 1-й передачи — с прямыми зубчиками, 2-й и 3-й — спиральными. Они установлены на ведущем валу, с поддержкой игольчатых подшипников. Ведущий вал имеет 2 опоры. Роль муфты при включении второй передачи исполняет шестеренка первой. Включение передачи заднего хода и первой происходит за счет перемещения шестеренок. Подшипники коробки передач шариковые. Чтобы не было перемещения по оси, шестеренки закреплены задними подшипниками. Задний подшипник промежуточного вала объединен с самим валом с помощью болта.

Устройство для переключения имеет 3 вилки, прикрепленные к штокам стопорными винтами и располагающиеся в боковой крышке. Шарообразный стопор нейтрального расположения и включенных передач имеет шток. Замочные сухари, находящиеся между штоками, не разрешают подключить одновременно 2 передачи. В опоре размещен рычаг, помогающий двигать вилки. Сам он поджимается пружиной к опорной сферической поверхности. Надетый на рычаг пыльник предотвращает попадание в устройство воды и грязи. Чтобы не произошло случайное включение задней передачи (водитель просто может перепутать) в данном устройстве находится предохранитель — плунжер, который снабжен пружиной возврата и шариком.

Смазочное приспособление коробки совмещается с раздаточной коробкой. Смазка из раздатки проходит в КПП УАЗ через двухрядный подшипник (радиально-упорный) и имеющееся сливное устройство, после чего возвращается через отверстие слива.

Ремонт КПП УАЗа

Механическая коробка передач — наиважнейший агрегат трансмиссии автомобиля УАЗ 469. У КПП УАЗ 469 ответственная и принципиальная задача — отслеживание переменчивости величины крутящегося момента мотора и осуществление передачи от двигателя к ведущим колесам машины. Механическая коробка передач УАЗ 469 имеет достаточно длительный срок службы. Это не означает, что КПП не нуждается в починке.
