Если замена лампочек ничего не дала, проверьте сами патроны. Бывает так, что они окисляются, от этого нарушается контакт, и устройство не включается, хотя подача питания на него идет. Также убедитесь в соединении патрона с автомобильной электропроводкой. При необходимости контакты отключаются, зачищаются с помощью мелкозернистой наждачной бумаги, после чего возвращаются на место. Еще в ходе такой процедуры рекомендуется после зачистки нанести на контакты специальную смазку.
Еще один момент. При проверке патронов также стоит взять новые лампочки. Случается так, что из-за окисления патрона выходит из строя сам осветительный прибор. То есть фактически возникает 2 неисправности одновременно.
Проблемы со включателем
Стоп-сигнал на машине загорается в тот момент, когда автомобилист выжимает педаль тормоза ногой, сидя за рулем. При таком нажатии усилие передается на специальный механизм. В народе он получил название лягушка. Он же концевик и он же классический включатель тормозных фонарей.
Не горят передние габариты.
Потеря контакта передних габаритов чаще всего происходит в разъёмах блок фар. В основном это происходит на Газелях первых выпусков. Потеря контактов возможно не только с наружной, но с внутренней стороны разъёма. Для устранения неисправности достаточно открутить один или два самореза, в зависимости от конструкции, аккуратно снять гнездо и зачистить контакты с внутренней стороны. На Газелях рестайлинг и бизнес в блок фарах проблемы бывают крайне редко.
Последний вариант, когда габариты Газели не включаются полностью. Проверку схемы Газели стоит начать с предохранителей около аккумуляторной батареи. На первых моделях этого практически не случается, если только ослабнет контакт на центральном переключателе или подключённых проводах. Чаще всего такая неисправность появляется в Газелях рестайлинг. Это связанно с применением реле в цепи габаритов, через контакты которого проходит так же и ток на лампы фар. Из строя при этом выходит не только реле, но и гнездо, куда оно вставляется, особенно при ослаблении контактов. Реле находится на кронштейне под панелью, на рулевой колонке.
admin 17/05/2014
Основные рекомендации по замене ламп
Чтобы свет был качественным, нужно не только правильно провести работы, но и использовать добротные изделия, начнем именно с этого.
Как выбрать качественный вариант
Чтобы не ошибиться при покупке, помните несколько простых, но полезных рекомендаций:
Важно, чтобы изделие соответствовало нужным параметрам. В рассматриваемой нами модели используются лампы с цоколем Н7, необходима мощность 55 Ватт, напряжение 12 Вольт
Продукция компании Хелла заслужила хорошую репутацию среди автолюбителей
Очень важно выбрать качественный вариант, поэтому низкая цена ни в коем случае не должна быть определяющим фактором, чаще всего дешевые изделия и служат недолго, и работают совсем не так, как заявлено. Отдавайте предпочтение известным брендам, которые давно представлены на рынке.
Не стоит приобретать изделия, не соответствующие заводским требованиям
Например, использование ксенона противоречит требованиям ПДД, или же если вы приобретете галогеновые лампы слишком большой мощности, то вряд ли качество света улучшится, зато увеличится нагрузка на проводку, что может привести к ее ускоренному износу. (См. также статью Схема электропроводки Газель: особенности.)
Ближний свет располагается всегда ближе к бамперу, дальний – ближе к радиатору
Особенности замены
Отметим сразу, что процесс может быть затруднен тем, что вам нужно будет просовывать руку в плафон, если вы хотите видеть, что и как располагается внутри, то возьмите небольшое зеркало.
Инструкция по проведению работ своими руками выглядит следующим образом:
В первую очередь снимается заглушка, которая закрывает место подключения лампочки и служит защитой от попадания внутрь влаги и пыли. Просто потяните за один из краев и аккуратно извлеките крышку с посадочного места.
Если крышка повреждена, лучше найти новую, так как в корпус будет проникать влага и грязь
- Далее необходимо отсоединить колодку проводов, делать это следует очень аккуратно, ни в коем случае не тяните за сами провода, возьмитесь за корпус соединения и вытяните его, иногда бывает, что данный элемент снять сложно, в этом случае не тяните очень сильно, лучше вначале расшатайте его, и тогда он достанется намного проще.
- Цоколь лампы держит специальный зажим, который надежно фиксирует и прижимает весь узел. Чтобы освободить его, необходимо нажать на закругленную сторону и вывести ее из зацепления с крючком, после этого втора сторона освободиться сама. Это не очень понятно на словах, поэтому посмотрите фото ниже, на нем очень хорошо видно и сам зажим, и гречек, на котором он держится.
На пружинный зажим нужно нажать, а затем отвести вверх, после чего система освободится
Извлекаете лампу и на ее место устанавливаете новую, на цоколе есть специальные прорези, поэтому подобрать правильное положение не составит большого труда. Далее необходимо поставить на место зажим, для этого одна сторона вставляется под крючок, а вторая прижимается и заводится под другую опору.
Проверка тормозных ламп и «патронов» стоп-сигналов
Целесообразно начать поиск неисправности стоп-сигналов с проверки ламп. Для этого необходимо открыть багажник и снять задние фары, после чего можно будет добраться до стоп-сигналов. В зависимости от марки и модели автомобиля, будет варьироваться способ демонтажа задних фар, а на некоторых машинах и вовсе добраться до стоп-сигналов можно без данной процедуры.
Самым надежным способом проверить, заключается ли причина неисправности в перегорании ламп или окислении контактов в гнезде для их установки, является замена их на новые. Определить «на глаз» выгорели лампы или нет можно далеко не всегда, поэтому лучше заранее обзавестись новыми светоизлучающими приборами и установить их. Если вышло так, что новых экземпляров требуемого размера не нашлось, можно снять рабочие лампы с повторителей поворота, габаритных огней или из других световых приборов автомобиля. Опробуйте их, и если проблема решится, значит, достаточно купить новые лампы и произвести их замену, чтобы вновь стоп-сигналы стали работать в прежнем режиме.
Важно: Некоторые модели автомобилей устроены так, что при выходе из строя одного стоп-сигнала, второй отключается автоматически. Соответственно, при проверке лучше вкрутить лампы в оба стоп-сигнала, чтобы наверняка убедиться, что проблема не связана с их неисправностью
Когда замена ламп не позволила устранить неисправность, необходимо убедиться, что отсутствует окисление «патронов» стоп-сигналов. Также проверьте, что «патроны» соединены с проводкой автомобиля. Если имеются сомнения в этом, можно отсоединить контакты проводки, зачистить их при помощи мелкозернистой наждачной бумагой, смазать электропроводящей смазкой и вновь соединить.
Обратите внимание: Для проверки патронов после выполнения вышеуказанных манипуляций, используйте новые (снятые с других световых устройств) лампы, поскольку не исключено, что установленные ранее световые приборы пришли в негодность одновременно с повреждением контактов
Неисправности электросхемы.
В процессе эксплуатации могут возникать некоторые неисправности. Чаще всего для всех автомобилей это происходит при выключенных стоп-сигналах. В этом случае необходимо проверить, горят ли фары при включении стояночного тормоза или нет.
Если лампы горят, то либо неисправен датчик, либо оборван провод от него к реле. Для проверки необходимо отсоединить кабель от датчика и подключить его к массе автомобиля. Если загораются сигнальные лампочки, датчик неисправен. В противном случае происходит обрыв кабеля. Если фары не загораются при включении стояночного тормоза, необходимо проверить предохранитель, сигнальные лампочки и реле. Дефектные элементы должны быть заменены.
Причиной неисправности также может быть обрыв провода, соединяющего реле с сигнальными лампами. Если сигнальные лампы загораются при нажатии на педаль тормоза, но не загораются при включении стояночного тормоза, то датчик, провод и диод необходимо проверить на исправность. Начать лучше всего с проверки диода, который находится на панели сигнальных ламп панели приборов рядом с ножкой управления стояночным тормозом. Если при включении стояночного тормоза на диоде появляется знак минус, то датчик и соединительный кабель исправны. Если нет, отсоедините кабель датчика и подключите его к массе автомобиля. Если на диоде не появляется знак минус, то необходимо устранить обрыв провода; если оно появится.
Еще одна проблема, когда постоянно горят сигнальные лампочки. В отличие от описанных выше, это характерно только для стоп-сигнала КамАЗ. Причин может быть несколько. Первый – замыкание плюсового провода на кабель сигнальных огней, на практике происходит, если проводка оплавилась в процессе замыкания плюсового провода на массу автомобиля. Вторая причина – залипание контактов реле сигнальной лампы.
Для проверки просто снимите и замените реле в розетке. Если реле исправно, будет слышен характерный щелчок. Неисправное реле необходимо заменить.
Третьей причиной может быть отсутствие питания на сигнализаторе стояночного тормоза и реле его выключателя. В этом случае плюс через обмотку реле сигнальных огней, контрольной лампы стояночного тормоза, кабеля питания контрольной лампы и через один из потребителей, который питается от этого же кабеля, становится отрицательным. Это замыкает цепь и активирует реле сигнальной лампы. Для проверки достаточно отсоединить кабель питания от выключателя контрольной лампы. Реле должно разомкнуться и сигнальные лампочки должны погаснуть.
Возможными причинами могут быть неисправный предохранитель или оборванный провод. Последняя причина — подключение каких-либо проводов от датчиков к массе автомобиля.
Как и у всех автомобилей на КамАЗе стоп, также возможно перегорание предохранителя вашего сигнального фонаря. Поиск и устранение неисправностей зависит от того, когда перегорел предохранитель. Для поиска необходимо отпустить стояночный тормоз и отпустить педаль тормоза. Если предохранитель перегорел сразу после установки, проверьте наличие короткого замыкания под панелью приборов от предохранителя к реле сигнальной лампы. Если предохранитель перегорает при нажатии на педаль тормоза, значит, есть короткое замыкание в проводе от реле к задним фонарям или в штекере прицепа.
Схема габаритов Газель проверка.
Не горят задние габариты
Что делать если не горят габариты Газели полностью, или какие то отдельные лампы? Чаще всего на газелях не горят задние габариты. Если это случилось, то для начала надо проверить самое простое, наличие питания в патронах и исправность ламп. При отсутствии плюса надо проверить состояние контактов в разъёме, для бортовых газелей это самое проблемное место.
Дело в том что на проводе габаритов постоянное питание при езде, так как согласно правил ПДД все авто ездят с включенными фарами. Несмотря на защитные резинки, вода попадает в разъём и под её воздействием электролиза металл контактов разрушается очень быстро. Определить это можно по зелёному налёту в разъёме. На микроавтобусах соединение выполнено в салоне и они практически не подвержены разрушению.
Но есть ещё одно проблемное место характерное абсолютно для всех Газелей. Дело в том, что задняя часть проводки имеет соединение проводов в районе разветвления на правую и левую стороны. Это место так же сильно подвержено электролизному разрушению, так как вода, попадая под изоляцию, остаётся там, и постоянно воздействуют на провода. Но прежде чем лезть туда проверьте наличие питания в разъёме переднего жгута и заднего жгута. Эти разъёмы находятся в подкапотном пространстве в районе вакуумного усилителя тормозов и так же подвержены воздействию жидкостей.
Схема соединений переднего жгута проводов ГАЗель-Бизнес
Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.
О классических внедорожниках Уаз и автомобилях повышенной проходимости
Подключить к черному проводу. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку; 25 — счетчик суточного пробега автомобиля. Схема двигателя Газель бизнес зависит от установленного двигателя.
Поэтому при смене силового агрегата на другой тип двигателя например, ЗМЗ карбюратор на ЗМЗ инжектор всю проводку менять вовсе необязательно, достаточно только сменить подкапотные провода. Соответственно, и провода прокладываются в другом месте, имея другую длину.
Схема Газель бизнес:. Реле поворотов и аварийной сигнализации, теперь находится на рулевой колонке под верхней крышкой. Повреждения ремня также не допускаются — при их наличии нужно задуматься о скорой замене. Плохой контакт оборудования с электросетью. Также нужно следить за натяжением ремня генератора — он не должен быть перетянут или не дотянут. принцип работы генератора
Почему не горят стоп сигналы, причины, как устранить. Стоп сигналы не работают, ищем причины и устраняем неисправность своими руками
Трудно найти водителя, который отрицал-бы факт того, что поломки авто значительно чаще случаются не в городе, где есть реальный шанс быстро получить квалифицированную помощь. Если что-то и должно сломаться, то случится это на проселочной дороге, во время выезда на природу, где автомобилист останется сам-на-сам с проблемой.
Именно поэтому рекомендуется заблаговременно получить какой-то минимум информации по поводу принципов поиска неполадок в автомобиле и самых простых вариантов их устранения своими руками.
Одной из наиболее часто встречающихся неисправностей являются проблемы с электропроводкой и оборудованием, работа которого неразрывно с ней связана, в частности — с системой освещения.
Стоп сигналы, где установлены, для чего предназначены
Кроме фар все транспортные средства оборудованы специальными источниками света которые называются стоп сигналами. Они представляют собой фонари ярко-красного цвета, предназначенные для подачи сигнала о торможении автомобиля.
Установку стоп сигналов производят на легковом и грузовом транспорте, на городском электротранспорте, мотоциклах и велосипедах. Включаются они автоматически, в момент, когда водитель нажимает на тормоз, а выключение происходит при отжатии тормоза.
На корпусе автомобиля стоп-сигналы размещены симметрично, они должны быть более яркими, чем габариты, во время минимального нажатия на тормоз они должны срабатывать. Чтобы обеспечить быстрое замыкание электроцепи под педаль тормоза устанавливается кнопка, для ее срабатывания достаточно утопить педаль на 1 см.
Интересно, что светодиодные светильники, как таковые, впервые были использованы именно в фарах стоп-сигналов.
Стоп сигналы не работают, что грозит автомобилю
Неработающие стоп-сигналы — поломка существенная, по ее причине могут возникать проблемы с безопасностью езды, ведь водители автомобилей, двигающихся вслед за вашим авто по трассе, или в уличном потоке, не будут своевременно информированы о вашем торможении. Как следствие — возможны нарушения дистанции между транспортными средствами, что далеко не безопасно.
При возникновении аварийной ситуации владелец авто с неисправным стоп сигналом будет однозначно виновником происшествия. Сотрудники дорожной инспекции обязательно просмотрят видеозапись с регистратора, а он сегодня имеется на каждом автомобиле.
Сигнальные фонари на корпусе авто, в том числе и стоп сигналы, очень важны для автомобиля, который будет перемещаться по загруженной трассе или выполнять какие-либо маневры.
Кроме того, реальной окажется угроза создания аварийной ситуации — столкновения с авто, которые будут двигаться вслед за вами.
А ведь решить вопрос с поломанным стоп сигналом совсем не сложно, в большинстве случаев удаётся обойтись не привлекая специалистов автосервиса.
Почему не горят стоп сигналы, самые распространенные причины
Задача поиска неисправностей и выявления их причин существенно упрощается тем фактом, что они могут возникать:
- в результате поломки устройства
- в следствии нарушений в системе обеспечения питанием
Стоп сигналы могут не включаться в том случае, если:
- перегорела лампа, одна или несколько,
- вышел из строя предохранитель стоп сигнала, или же его контакты окислились,
- сломался механизм, подключающий стоп сигнал при надавливании на педаль тормоза,
- окислились контакты гнезд, предназначенных для установки ламп стоп сигналов,
- имеются поврежденные провода.
Смотрим видео о том, как найти причину неисправности:
При изучении причин можно сделать вывод, что сложности может вызвать только последний вариант, т.е. износ проводки. Порыв провода, его неудачное зажатие или изгиб могут стать причиной отключения стоп сигналов.
В случае подозрения на возникновение подобного рода поломки потребуется разыскать план электрических цепей авто и вооружиться тестером. Проверка напряжения на нужных участках поможет определить место дефекта, обнаружив проблему потребуется осуществить замену провода или восстановить его целостность путем пайки.
Схемы освещения и световой сигнализации Ваз 2107, Ваз 2105, Ваз 2104
Устранение неисправностей в системе освещения лада 2107, снятие и установка лампы лада 2105, световая сигнализация автомобиля ваз 2104, ваз 2105, ваз 2107. Диагностика электрооборудования лада 2105. Инструкции по ремонту электрооборудования: системы зажигания, стартера лада 2104. Эксплуатация генератора, аккумулятора, очистителя. Схема лада 2107.

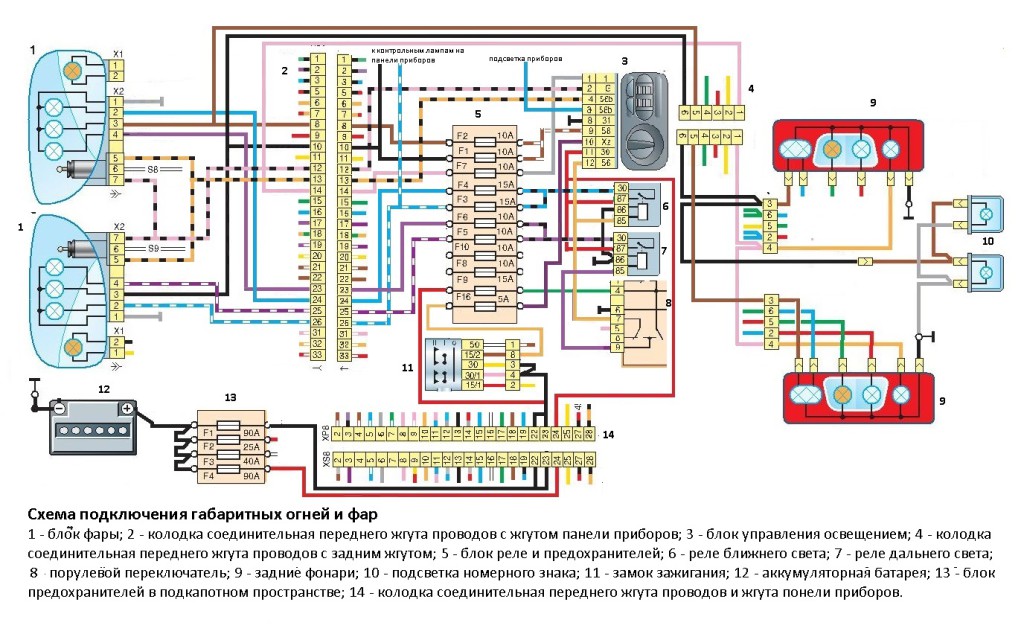

Схема включения наружного освещения: 1 — блок–фары с лампами габаритного света; 2 — подкапотная лампа; 3 — монтажный блок; 4 — лампа освещения вещевого ящика; 5 — выключатель освещения приборов; 6 — задние фонари с лампами габаритного света; 7 — фонари освещения номерного знака; 8 — переключатель наружного освещения; 9 — контрольная лампа наружного освещения, расположенная в спидометре; 10 — выключатель зажигания; А — к клемме «30» генератора; Б — к лампам освещения приборов и к лампам подсветки выключателей
Схема включения фар и противотуманного света в задних фонарях ваз 2107: 1 — блок-фары; 2 — монтажный блок; 3 — переключатель света фар в трехрычажном переключателе; 4 — переключатель наружного освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари;7 — предохранитель цепи заднего противотуманного света; 8 — контрольная лампа противотуманного света, расположенная в блоке контрольных ламп;9 — контрольная лампа дальнего света фар, расположенная в спидометре; 10 — выключатель зажигания; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар. А — вид на штекерный разъем блок-фары ваз 2104: 1 — штекер ближнего света ваз 2105; 2 — штекер дальнего света; 3 — штекер массы; 4 — штекер габаритного света; Б — к клемме «30» генератора. В – выводы печатной платы заднего фонаря (нумерация выводов от края платы): 1 — на массу; 2 — к лампе стоп-сигнала; 3 — к лампе габаритного света; 4 — к лампе противотуманного света; 5 — к лампе света заднего хода; 6 — к лампе указателя поворота
Электрическая схема включения наружного освещения ваз 2104, ваз 2105, ваз 2107. Схема включения фар и противотуманного света (для автомобилей ваз 2104, ваз 2105, ваз 2107 выпуска с 1988 г.). Со схемой включения противотуманного света на автомобилях выпуска до 1988 г.
Монтажный блок ваз 2104, ваз 2105, ваз 2107 (крышка снята): 1 — реле включения обогрева заднего стекла (Р1); 2 — реле включения очистителей и омывателя фар (Р2); 3 — реле включения звуковых сигналов (Р3); 4 — реле включения электродвигателя вентилятора системы охлаждения двигателя (Р4); 5 — запасной предохранитель; 6 — реле включения дальнего света фар (Р5); 7 — реле включения ближнего света фар (Р6); 8 — предохранитель
Источники
- https://TrueScooters.ru/tehservis/ne-rabotayut-stop-signaly.html
- https://carwin-motors.ru/remont/opisanie-dopolnitelnogo-stop-signala-pochemu-ne-gorit-kak-ego-ustanovit-i-snyat-svoimi-rukami.html
- https://tj-service.ru/to/opisanie-dopolnitelnogo-stop-signala-pochemu-ne-gorit-kak-ego-ustanovit-i-snyat-svoimi-rukami
- https://carnovato.ru/dopolnitelnyj-svetodiodnyj-zadnij-stop-signal-vykljuchatel/
- https://GrandFart.ru/turbonadduv/ne-goryat-stopy.html
- https://FB.ru/article/336142/ne-gorit-stop-signal-vozmojnyie-prichinyi-reshenie-problemyi-i-rekomendatsii
- https://rad-star.ru/pressroom/articles/ne-gorit-lampochka-stop-signala/
- https://SpecTorg.su/tehobsluzhivanie/ne-rabotayut-stopy-vaz.html
- https://www.nexia-club.ru/f/remont-elektrooborudovanie/1432-ne-rabotaet-dopolnitelnyi-stop-signal/
- https://k-SportRacing.ru/neispravnosti-i-remont/ne-gorit-povtoritel-stop-signala.html
- https://pricep-vlg.ru/remont-svoimi-rukami/ne-goryat-stop-signaly/
Что делать Если один или несколько стоп сигналов не работают
Если хотя бы один стоп-сигнал работает, а один или два других — нет, устранение неполадок относительно легче, чем устранение неисправностей в цепи, где ни один из индикаторов не работает.
1. Если работают только какойто стоп-сигнал или два нижних, сначала проверьте предохранители цепи. На некоторых моделях транспортных средств предусмотрен предохранитель для двух нижних стоп-сигналов и еще один для третьего фонаря. Затем продолжите выполнять следующие шаги.
2. Проверьте состояние лампочек. На некоторых автомобилях вы можете получить доступ к лампам через багажник или отвинтив винты вокруг объектива. 3. Снимите лампочку, в соответствии с системой снятия именно на вашем автомобиле, как снять ту или иную лампу автомобиля можно найти либо в руководстве к авто либо в видеоролики и инструкции в сети интернет.
4. Изучите каждую лампочку. Если лампочка потемнела, скорее всего, сама лампочка вышла из строя и ее просто необходимо заменить. Кроме того, убедитесь, что нити в хорошем состоянии (не сломаны и не сожжены). В противном случае замените лампочку (и). Если вам нужно заменить лампочку, установите лампу того же типа и мощности. Обратитесь к руководству по эксплуатации вашего автомобиля или ремонту автомобиля. Вы также можете взять неисправную лампу с собой в магазин автозапчастей, чтобы сопоставить ее с новой.
5. Если лампочки выглядят нормально, используйте цифровой мультиметр (DMM) для проверки напряжения в розетке:
Установите мультиметр на постоянное напряжение и нажмите кончик красного провода на один из контактов в розетке, а черный провод — на стенку розетки (имеется ввиду патрон в который садится лампа)
Попросите помощника нажать педаль тормоза.
Если есть напряжение, скорее всего, у вас плохая лампочка
Если напряжения нет, повторите тест, но на этот раз подключите черный измерительный провод к заземлению шасси (обратите внимание на неокрашенную металлическую поверхность, болт или кронштейн).
Если напряжение есть, проверьте наличие плохого заземления на розетке (перейдите к следующему шагу).
Если напряжение по-прежнему отсутствует, проверьте разъем лампы на наличие коррозии, ослабленных проводов и состояния. Также проверьте, не поврежден ли провод электропитания между розеткой и выключателем стоп-сигнала.
При необходимости удалите коррозию с помощью проволочной щетки.
- Чтобы проверить заземление в патроне лампы:
- Подсоедините проволочную перемычку между стороной заземления розетки и надежным заземлением корпуса при этом лампочку вкрутите в патрон и нажмите педаль тормоза (или используйте перемычку на электрическом разъеме выключателя стоп-сигнала).
- Если лампочка загорается, отремонтируйте разъем заземления.
- Если лампа по-прежнему не работает, найдите разрыв между проводом, который переносит ток от стоп-сигнала к выключателю стоп-сигнала.
Пример того, как плохой провод может вызвать сбой одного или нескольких стоп-сигналов, смотрите в следующем видео.
Стоп-сигналы могут выйти из строя, оставаясь включенным все время.
Лампочки
Перегоревшие лампочки — наиболее частая причина выхода из строя сигнала или фар. Открутите винты и снимите линзы (можно получить доступ через багажник или узнать точное местоположение в руководстве по ремонту автомобиля). Нажмите на лампочки и поверните их против часовой стрелки, чтобы снять.
Замените лампы, если они тусклые или нити повреждены. Выбирайте новые лампочки того же типа и мощности. В большинстве европейских автомобилей одна и та же лампочка управляет как задним фонарем, так и стоп-сигналом. Такая лампочка имеет двойные нити, поэтому они могут работать независимо друг от друга.
