Газовый электромагнитный клапан

Клапаны донные с ручным управлением СЕНСОР

Открытие/закрытие клапана осуществляется в ручном режиме с помощью рычага открытия/закрытия.

Закрывание донного клапана СЕНСОР в случае возникновения аварийной ситуации происходит при повышении перепада давления между входным и выходным патрубками клапана до величины, которая является показателем аварийного расхода.

Донный клапан СЕНСОР устроен таким образом, что при опрокидывании автоцистерны отламывается наружная часть клапана с механизмом открывания по границе специальной проточки на корпусе клапана, при этом клапан остается закрытым.

Модификации донных клапанов СЕНСОР с ручным управлением:

прямоходный донный клапан СЕНСОР с ручным управлением;
угловой донный клапан СЕНСОР с ручным управлением.

Виды и особенности

Магнитные газовые клапана «Lovato» серии ВН очень разнообразны по принципам работы и особенностям своего применения. Существует несколько видов и способов классификации данного устройства.

нормально открытые (НО). Данная группа клапанов, после отключения подачи тока остается в открытом положении. Их используют на тех трубопроводах, где топливо должно подаваться постоянно и перекрываться лишь в экстренных случаях;
нормально закрытые (НЗ). Такие устройства прямо противоположны предыдущей подгруппе. Из задача перекрыть подачу газа после исчезновения электрического импульса. Их удобно устанавливать на бытовые газовые приборы, к примеру, водонагревательные колонки;
универсальные – после отключения электричества могут оставаться как в закрытом, так и в открытом положении.

Внутреннее устройство клапана

Принципы движения затворов:

прямое действие предусматривает приведение в действие затвора исключительно движением сердечника;
непрямое действие предполагает, что затвор может быть приведен в действие не только движением сердечника, но и ходом самого газа. Такой подвид дросселей Lovato серии ВН выгодно для систем с большим потоком прохождения топлива.

Количество ходов:

двухходовые – клапана, в которых есть лишь два отверстия: входное и выходное. Данный тип используют в тех случаях, если требуется лишь подавать или перекрывать подачу газа в трубопроводе;
трехходовые – устройства с тремя отверстиями: одним входным и двумя выходными. Он удобен в тех случаях, когда нужно не только перекрывать, но и перенаправить поток газа в системе;
четырехходовые клапана имеют одно входное и три выходных отверстия. Они позволяют не только перекрыть или перераспределить газовый поток, но и подключиться к дополнительным системам.

Как выбрать электромагнитный газовый клапан?

Чтобы выбрать электромагнитный газовый клапан «Lovato» серии ВН, нужно определиться, где он будет использоваться и, следовательно, какими свойствами должен обладать.

Отсекающие клапана с пневмоприводом

При выборе данного устройства обращаем внимание на следующие характеристики:

Электрообслуживание. Лучше выбирать клапана с малой мощностью и искробезопасностью, или с дополнительной ручной регулировкой. Давление

При выборе клапана нужно обратить внимание на трубопроводе. Оно не должно быть выше, чем номинальное давление дополнительного оборудования

Высокое давление может повредить механизм. Окружающая среда. Не стоит пренебрегать внешними условиями, в которых будет эксплуатироваться клапан. Характеристики самого устройства должны обязательно совпадать с условиями окружающей среды, такими как влажность, перепады температур, вибрация, попадание прямых солнечных лучей и прочие условия, отличные от нормальных. Внешняя среда может пагубно влиять как на весь механизм в.целом, так и на его отдельные элементы. Напряжение в сети. На этот параметр стоит обратить особое внимание, так как высокое или низкое напряжение может привести к неправильной работе или, даже, выходу из строя механизма клапана.

Цены на электромагнитные клапана «Lovato» серии ВН колеблются в зависимости от размера, типа и области применения. К примеру, цена оборудования для газовой колонки находится в пределах 4-10 долларов, а для ГБО автомобиля – от 10 до 15 долларов.

Электромагнитные газовые клапаны отличаются способом подключения, эксплуатационного давления, а также средой установки и мощностью электропитания привода

Аналогичные устройства, предназначенные для промышленной сферы, обходятся в несколько раз дороже.

Нюансы монтажа

Электромагнитный клапан «Lovato» серии ВН устанавливают в помещениях после газового вентиля. Перед ним рекомендуется установить фильтр во избежание засорения самого клапана

При установке оборудования следует обратить внимание на стрелку на корпусе. Она должна показывать направление движения газа

Газовый трубопровод, на котором устанавливается дроссель, должен располагаться строго вертикально или горизонтально. На трубопроводы с малым диаметром клапана устанавливаются посредством резьбы, с большим – с использованием фланцев.

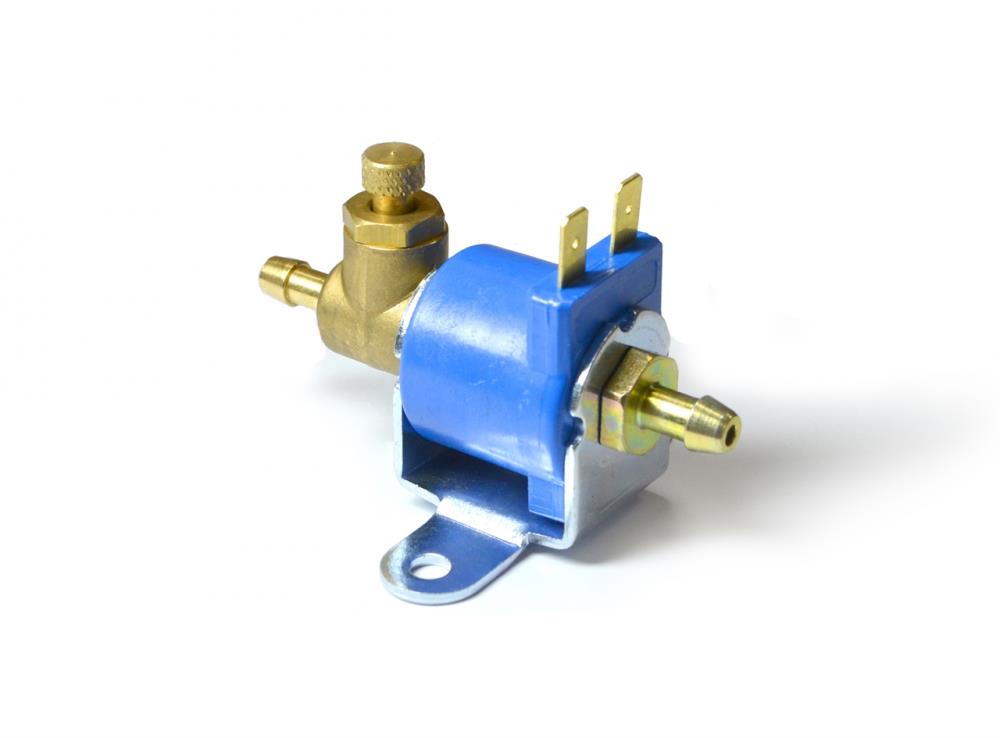

Ремонт электромагнитного клапана ГБО своими руками

Для ремонта электроклапана необходимо предварительно запастись ремкомплектом и набором инструмента.

Однако в некоторых случаях помогает обычная прочистка/промывка якоря соленоида.

Итак, чтобы выполнить ремонт газового клапана, первым делом надо закрутить вентиль мультиклапана для перекрытия подачи топлива из баллона. Затем спустить остатки газа из расходной магистрали, снять узел.

Далее удерживая (в тисках) механизм, демонтировать:

крышку фильтрующего элемента и вынуть сам элемент;
катушку;
гильзу соленоида с сердечником.

После прочистки всех деталей, нужно выполнить их дефектовку и при необходимости заменить

Важно, если в системе используются медные магистрали, частицы окиси таких трубок чаще всего являются причиной залипания якоря соленоида

Также не стоит забывать о периодичности замены фильтрующего элемента. Рекомендуется менять фильтр один раз за 7-10 тысяч км. пробега.

Желательно проверить сопротивление катушки с помощью мультиметра и сверить параметры с указанными на ее корпусе (норма около 9-13 Ом). К тому же резиновые уплотнители и седло клапана имеют свой ресурс.

https://youtube.com/watch?v=GbBPPXB8CU8

Критерии выбора клапанов

Чтобы выбрать клапан, способный регулировать потоки жидкости и газа в полную силу, нужно обращать внимание на основные параметры. Главным критерием является рабочее давление детали, которое должно соответствовать системе, в которой она будет установлена, предельное значение может достигать 200С

Кроме этого учитывают диаметр присоединения, измеряемый в дюймах либо миллиметрах. Стоит помнить о том, что нередко проходное сечение прибора меньше, чем условный проход. Также понадобится учесть среду применения детали, которая должна быть совместима с материалом, из которого он сделан, и напряжение катушки клапана, составляющее 24 или 220 вольт.

Назначение, принцип действия и устройство клапана

Электромагнитные устройства применяют, чтобы быстро осуществлять дистанционное управление газопроводной системой в качестве регулирующей и запорной арматуры. Они обеспечивают признаваемую вполне достаточной безопасность при транспортировке и использовании природного газа. Повсеместное распространение электромагнитных автоматических соленоидных приспособлений в качестве запорной и регулирующей арматуры затронуло не только промышленные объекты и магистральные газопроводы, но и бытовую сферу. Их устанавливают на такие бытовые приборы, как газовые колонки и котлы, а также на газовые баллоны и при установке на автомашину ГБО.

Внутри соленоидных устройств возможна установка фильтров, позволяющих производить дополнительную очистку природного газа от содержащихся в нем примесей. При возникновении утечки природного газа, когда мгновенно произойдет изменение давления в системе, автоматика молниеносно перекроет подачу рабочей среды, исключив распространение токсичного вещества, представляющего огромную угрозу для здоровья.

Работают они таким образом. Пока не подано электрическое напряжение, устройство остается статичным, катушка обесточена, механическим воздействием пружины обеспечивается герметичное соприкосновение мембраны или поршня клапана с седлом. Подавая электрическое напряжение на катушку, добиваемся открытия клапана, происходящего под воздействием, порождаемым магнитным полем, возникающим в катушке, на плунжер, который втягивается в нее.

При подаче электричества клапан автоматически перекрывает подачу газа в сеть

Электромагнитные устройства для регулировки подачи газа составлены такими элементами:

корпусом;
крышкой;
мембраной (поршнем);
плунжером;
штоком;
пружиной;
электрической катушкой (соленоидом).

Для изготовления корпусов и крышек могут быть использованы различные материалы:

металлы и сплавы (принято использование чугуна, нержавейки, латуни);
полимеры (прибегают к применению нейлона, полипропилена, эколона и т. п.)

Для изготовления плунжеров и штоков требуются особые магнитные материалы. Для катушек предусматривается изготовление корпуса, защищенного от проникновения пыли или полностью герметичного. Чтобы обмотать соленоиды, применяют высококачественный эмалированный провод, на который идет электротехническая медь.

К газопроводу электромагнитные устройства подключаются резьбовым или фланцевым соединением. Подключение к электросети производится посредством штекера.

На что стоит внимательно посмотреть при выборе электромагнитного клапана

Подбирая соленоидное устройство для управления газовым потоком, рекомендуется учитывать ряд характеристик и требований, небрежение которыми может обернуться проблемами в эксплуатации:

значение номинального рабочего давления должно соответствовать сфере применения. Затраты на приобретение устройства с более высоким номинальным давлением могут оказаться излишними или даже вредными (если перепад давления окажется недостаточным);

В зависимости от модели клапана соблюдается правило его установки — по ходу движения рабочей среды или против

установку двухходового клапана производят исключительно в направлении, указанном производителем приспособления. И работает двухходовой соленоидный клапан с потоком рабочей среды, перемещающимся в одном направлении. Попытка эксплуатации в направлении, не совпадающем с отмеченным производителем, приведет либо к неустойчивой работе приспособления, либо сделает работу невозможной;
большинство моделей устройства выпускаются для эксплуатации в чистой рабочей среде

Производители указывают исключения, которые стоит уделить самое пристальное внимание. Установка, при которой электромагниты окажутся расположенными вертикально, поможет предотвратить попадание примесей в трубку сердечника;
большинство моделей эксплуатируется при номинальном напряжении с отклонениями, не превышающими 10%.

типоразмер должен быть соответствующим, чтобы не страдала производительность;
устройство должно быть приспособлено для функционирования при минимальных/максимальных перепадах давления по месту предполагаемой установки;
электрические параметры должны быть учтены. Большинство моделей допускает простое электрическое управление. В ряде моделей предусмотрено использование ручного режима включения/выключения в аварийной ситуации. Искробезопасными устройствами используется сверхмалая мощность, исключающая появление искр во взрывопожароопасной среде;
материалы, из которых составлена конструкция, должны выдерживать условия эксплуатации по месту предполагаемой установки;
выбранное устройство должно подходить к имеющемуся источнику питания. Замена катушки не позволяет переделать клапан, рассчитанный на другой вид тока.

Распространению электромагнитных соленоидных клапанов для газа поспособствовало внедрение ряда технологических инноваций, в результате которых возросла производительность устройств и снизилась стоимость. Установка приспособлений не связана с необходимостью приобретения дополнительных узлов, как в случае с шаровыми клапанами, и требует минимальных затрат времени, средств и усилий. Рассчитано электромагнитное соленоидное устройство на долговечную эксплуатацию, выдерживая около миллиона включений.

Установка электромагнитного клапана для воды своими руками

Прежде чем приступать к установке, необходимо определить тип подключения. Наиболее часто применяемыми являются:

Резьбовое. Входной и выходной патрубки снабжены внешней либо внутренней резьбой, через соответствующие фитинги арматура встраивается в разрыв трубопровода. Наиболее удобное для самостоятельной установки, лучше выбрать подключение такого типа.
Фланцевое. Патрубки оборудованы фланцами, на концах труб также должны быть фланцы соответствующего типоразмера, они стягиваются между собой болтами. Обеспечивают высокое давление и интенсивность потока, чаще применяются на магистралях высокого и среднего давления.

До начала монтажа устройства следует выполнить ряд подготовительных операций. Трубы должны быть размечены, обрезаны под размер и зачищены. Место для установки электромагнитного устройства должно давать свободный доступ к устройству для его монтажа, обслуживания и ремонта. Опытные мастера сформулировали также несколько рекомендаций:

Все работы по установке или снятию прибора можно проводить только в отключенном от сети виде.
Трубопроводную систему необходимо дополнить фильтром механической очистки. Это предотвратит загрязнение и повреждение деталей посторонними включениями, такими ка песок, чешуйки ржавчины и известковые отложения.
Корпус устройства не должен принимать на себя вес участка трубопровода.
Следует подключать устройство в соответствии с нанесенными на корпусе стрелками. Они указывают направление потока.
При уличной установке следует защитить клапан от воздействия природных явлений. Обычно бывает достаточно водонепроницаемого кожуха. При работе в условиях низких температур нужно обеспечить подогрев кожуха.
Резьбовые соединения нужно обязательно уплотнять лентой ФУМ или сантехнической нитью.
Кабель для подключения к управляющей системе следует выбирать медный. Он должен иметь достаточное поперечное сечение не менее 2 мм 2 .

Следует учитывать напор, сечение труб, необходимую скорость срабатывания и характеристики управляемой среды.

Читать дальше: Джип гранд чероки трейлхок 2020г тех характеристики

Принципы работы редукторов в различных генерациях ГБО

Несмотря на то, что принцип работы редуктора ГБО 1, 2, 3 и 4 поколений подчинён единой задаче, комплектация прибора варьируется в зависимости от поколения. Методы запирания разгрузочного отсека и настройка тоже отличаются.

Редуктор 1-го поколения

В 1-м поколении стоял вакуумный прибор механического типа. Мембранная пластина отзывалась на разрежение во впускном коллекторе, к которому была протянута дополнительная магистраль. Когда мотор заводился, карбюратор начинал втягивать горючее, давление опускалось, вакуумный клапан раскрывал путь горючему. Двигатель глушился, давление приходило в норму и вход топлива блокировался. Регулировался прибор просто: механическим вращением винта жадности. Это основные отличия в принципах действия газового редуктора 1-го и 2-го поколений.

Редуктор 2-го поколения

Принцип работы газового редуктора 2 поколения эволюционировал. Теперь это не вакуумный, электронный прибор

Важное добавление: он оснащён электромагнитным впускным клапаном, управляемым от силового блока. Это обеспечивало автоматическую реакцию прибора на запуск мотора авто

Электроклапан подаёт газ, ориентируясь на импульсы от датчика кислорода. Это главное достоинство устройства электронного типа, так как у старых карбюраторных двигателей не всегда достаточно вакуума, чтобы работала мембрана.

Общее устройство и принцип действия электромагнитных клапанов

Все СЌР»РµРєС‚СЂРѕРјР°РіРЅРёС‚РЅС‹Рµ РєР»Р°РїР°РЅС‹, независимо от типа и назначения, имеют принципиально одинаковую конструкцию, и в них есть несколько основных компонентов:

— Электромагнит (соленоид) с якорем той или иной конструкции; — Управляющий/запорный элемент (или элементы), соединенные с якорем электромагнита; — Полости и каналы для потоков рабочей среды, соединенные со штуцерами или патрубками на корпусе; — Корпус.

Также клапан может нести на себе различные вспомогательные элементы — устройства для регулировки натяжения пружин или хода управляющего устройства, сливные штуцеры, рукоятки для ручного управления потоками рабочей среды, выключатели для управления другими устройствами в зависимости от состояния клапана, фильтры и т.д.

Клапаны делятся на три группы по типу и конструкции управляющего элемента:

— Золотниковые — управляющий элемент выполнен в виде золотника, который может распределять потоки рабочей среды по каналам; — Мембранные — управляющий элемент выполнен в виде эластичной мембраны; — Поршневые — управляющий элемент выполнен в виде поршня, прилегающего к седлу.

При этом в клапане может быть один, два или более управляющих элементов, соединенных с одним якорем электромагнита.

Принцип работы электромагнитного клапана очень прост. Рассмотрим работу наиболее простого двухходового мембранного нормально закрытого клапана, используемого в системах подачи топлива. Когда клапан обесточен, якорь под действием пружины прижат к мембране, которая перекрывает канал и предотвращает поступление жидкости дальше по системе. При подаче тока на электромагнит в его обмотке возникает магнитное поле, за счет чего якорь втягивается внутрь — в этот момент мембрана, которая больше не прижимается якорем, под действием давления рабочей среды поднимается и открывает канал. При последующем снятии тока с электромагнита якорь под действием пружины вернется в первоначальное положение, прижмет мембрану и перекроет канал.

Двухходовые клапаны работают аналогичным образом, однако в них вместо мембраны используются либо золотники, либо управляющие элементы поршневого типа. Для примера рассмотрим конструкцию и работу клапана ЭПХХ карбюраторных автомобилей. При обесточенном электромагните якорь под действием пружины поднят вверх, и запорным элементом закрывает верхний штуцер, соединяя боковой и нижний (атмосферный) штуцеры — в этом случае на пневмоклапан ЭПХХ подается атмосферное давление, он закрыт и система холостого хода карбюратора не работает. При подаче тока на электромагнит якорь втягивается, преодолевая усилие пружины, закрывает нижний штуцер, одновременно открывая верхний, который связан с впускной трубой двигателя (где наблюдается пониженное давление) — в этом случае на пневмоклапан ЭПХХ подается разрежение, он открывается и включает в работу систему холостого хода.

РР»РµРєС‚СЂРѕРјР°РіРЅРёС‚РЅС‹Рµ РєР»Р°РїР°РЅС‹ очень надежны и неприхотливы в работе, они обладают значительным ресурсом (до нескольких сотен тысяч срабатываний), и, как правило, не требуют специального обслуживания. Однако при возникновении неисправности любой клапан необходимо как можно скорее заменить — только в этом случае будут обеспечиваться необходимые эксплуатационные характеристики и безопасность транспортного средства.

Еще в этом разделе

Назначение, принцип действия и устройство клапана

При подаче электричества клапан автоматически перекрывает подачу газа в сеть

Электромагнитные устройства для регулировки подачи газа составлены такими элементами:

корпусом;
крышкой;
мембраной (поршнем);
плунжером;
штоком;
пружиной;
электрической катушкой (соленоидом).

Для изготовления корпусов и крышек могут быть использованы различные материалы:

металлы и сплавы (принято использование чугуна, нержавейки, латуни);
полимеры (прибегают к применению нейлона, полипропилена, эколона и т. п.)

Установка ГБО2

Чтобы установить карбюратор в ВАЗ 2106, нам нужно открыть капот. Там расположены клапан и редуктор. Они соединены друг с другом. К клапану нужно подключить топливную магистраль высокого давления. Такие магистрали должны делаться из меди. Если у нее низкое давление, необходимо использовать резиновые шланги с газом.

К редуктору исправителю необходимо подключить патрубку от системы охлаждения. Редуктор можно установить справа, рядом с печкой.

Чтобы установить соединение с системой охлаждения, вам нужно:

Отключить патрубок, который связан с радиатором печи.
Установить его от помпы к корпусу редуктора. Это необходимо, чтобы подать горячий антифриз.
Установите еще один патрубок от крана печи до редуктора.

После этого нужно настроить регулятор и начать подачу газа в карбюратор. Существует два способа подачи газового топлива:

Используя смесительную проставку.
Используя врезку в карбюратор.

Для второго способа необходимо проделать несколько отверстий в камере карбюратора. В них нарезается резьба и вкручиваются специальные штуцера. Последние нужны для подключения газовой трубки.

Установить ГБО2 на карбюратор можно своими руками.

Возможные неисправности и как их устранить

Стоит заметить, что качественный монтаж и соблюдение всех правил эксплуатации, указанных заводом-изготовителем, позволяют обеспечить надежную и длительную работу устройства.

Но бывают случаи, когда клапан выходит из строя гораздо раньше:

Разгерметизация клапана – скорей всего внутрь устройства попали мелкие механические частицы. Рекомендуем демонтировать и разобрать прибор, а затем установить вместе с дополнительным фильтром.
Индукционная катушка может выйти из строя при неправильно подаваемой мощности напряжения, превышением температуры и ли давления внутри газопровода. Кроме того, возможно попадание влаги на катушку, что приведет к короткому замыканию. Во всех случаях рекомендуется демонтировать устройства и заменить катушку.
Неполное открытие или закрытие клапана может быть связано с загрязнением деталей внутри, дефектом мембраны или на соленоиде остается напряжение.

В любом случае ремонт устройства может проводить только квалифицированный сотрудник специализированной организации с допуском к работам.

ВАЖНО!

Электромагнитный газовый клапан не выполняет роль газового крана, поэтому между газовой магистралью и клапаном необходимо установить газовый кран. Если вы планируете не пользоваться газом длительное время, например зимний период, перекрытие подачи газа осуществляйте с помощью газового крана, а не клапана.

Установка прибора

Схема установки в квартире

Подключение клапана осуществляется специалистами или самостоятельно при наличии соответствующих навыков и квалификации. Сначала определяют принцип подсоединения детали, который может быть резьбовым или фланцевым.

В первом случае выходной и входной патрубок будет дополнен наружной или внутренней резьбой и фитингами, через которые арматуру встраивают в трубопровод, такой способ считается более удобным для монтажа своими руками.

Во втором случае патрубки и концы труб дополняются фланцами, стянутыми болтами между собой. Этот вариант чаще применяют для магистралей со средним или высоким давлением. Перед установкой понадобится разметить, обрезать и зачистить трубы, а также выбрать подходящее место для прибора. Устройство подключают в соответствии с направлениями стрелок, нанесенных на его корпус, которые указывают направление потока.

Клапаны электромагнитные

Клапаны электромагнитные СЕНСОР предназначены для управления потоками жидких и газообразных сред в трубопроводах. Электромагнитные клапаны СЕНСОР по управляющему сигналу изменяют свое состояние — открыт/закрыт.

Клапаны СЕНСОР подразделяются на нормально открытые и нормально закрытые, при отсутствии питания первый тип открыт, второй закрыт. Соответственно применяются для разных режимов работы.

Нормально закрытые клапаны СЕНСОР используются в качестве запорных клапанов перекрывающих трубопровод и отсечных клапанов с минимальным временем срабатывания менее 1-ой секунды.

Нормально открытые клапаны СЕНСОР при отсутствии электропитания находятся в открытом состоянии. Используются для сброса давления при отключении питания или сигналу аварийных приборов (газоанализаторов, датчиков пожара и т.п.).

Назначение и применение электромагнитных клапанов

Электромагнитный клапан выполняет роль регулирующего и запорного устройства в дистанционном управлении транспортировкой потоков жидкостей, воздуха, газа и других носителей. При этом процесс его использования может быть как ручным, так и полностью автоматизированным.

Наибольшую популярность получил соленоидный клапан Esbe, имеющий в качестве основного устройства соленоидный вентиль. Клапан соленоид состоит из электрических магнитов, которые в народе еще называют соленоидами. По своему устройству электромагнитный клапан напоминает обыкновенный запорный, но в данном случае управление положением рабочего органа происходит без применения физических усилий. Катушка принимает на себя электрическое напряжение, тем самым приводя в работу соленоидный вентиль и всю систему.

Электромагнитный клапан работает как в сложных технологических процессах на производстве, или же в коммунальных предприятиях, так и в быту. Используя такое устройство, мы можем самостоятельно регулировать объемы подачи воздуха или жидкости в конкретный момент времени. Вакуумный клапан же может работать в системах разреженного воздуха.

В зависимости от условий, где применяется электромагнитный клапан, корпус может изготавливаться обычный и взрывозащищенный. Такое устройство используется преимущественно на точках нефте- и газодобычи, а также на автомобильных заправках и складах топлива.

Водяные клапаны применяются для автоматизации систем очистки воды. Кроме этого, электромагнитный водопроводный клапан нашел свое применение в поддержании уровня воды в водных резервуарах.

Устройство клапана

Основные конструктивные элементы электромагнитного клапана это:

корпус;
крышка;
мембрана (или же поршень);
пружина;
плунжер;
шток;
электрическая катушка, которую еще называют соленоид.

Схема устройства клапана

Корпус и крышка могут быть изготовлены из металлических материалов (латунь, чугун, нержавеющая сталь), либо же из полимерных (полиэтилен, поливинилхлорид, полипропилен, нейлон и др.). Для создания плунжеров и штоков используют специальные магнитные материалы. Катушки необходимо прятать под пылезащищенный и герметичный корпус, дабы исключить внешнее воздействие на тонкую работу соленоида. Обмотка катушек выполняется эмалированным проводом, который сделан из электротехнической меди.

К трубопроводу устройство подсоединяется резьбовым или фланцевым способом. Чтобы подключить клапан к электросети применяют штекер. Для изготовления уплотнений и прокладок используют термостойкую резину, каучук и силикон.

В комплектации с изделием поставляют приводы с примерным рабочим напряжением 220В. Отдельными компаниями выполняются заказы на поставку приводов с напряжением 12В и 24В. Привод комплектуется встроенной схемой форсированного управления СФУ.

Принцип работы электромагнитных систем

Электромагнитная катушка индуктивности работает во всех известных напряжениях переменного и постоянного тока (220В АС, 24 AC, 24 DC, 5 DC и др.). Соленоиды помещают в специальные корпуса, защищенные от воды. За счет низкого потребления энергии, особенно для небольших электромагнитных систем, возможно управление с помощью полупроводниковых схем.

Чем меньше воздушный зазор между стопором и электромагнитным сердечником, тем сильнее возрастает напряженность магнитного поля, вне зависимости от вида и величины подаваемого напряжения. Электромагнитные системы с переменным током имеют куда большую величину штока и силу магнитного поля, чем системы с постоянным током.

Когда подается напряжение и воздушный зазор имеет максимальную протяженность, системы переменного тока, потребляя большое количество энергии, поднимают шток и зазор закрывается. Благодаря этому увеличивается мощность выходного потока и создается перепад давления. Если же подается постоянный ток, то увеличение скорости потока происходит довольно медленно, до тех пор, пока значение напряжения не станет фиксированным. По этой причине клапаны могут регулировать системы только низкого давления, за исключением тех, что оснащены небольшими проходными отверстиями.

Иначе говоря, в статическом положении, при условии, что катушка обесточена и устройство находится в закрытом/открытом положении (в зависимости от типа), поршень находится в герметичном соединении с седлом клапана. При подаче напряжения, катушка передает импульс на привод и шток открывается. Это возможно потому, что катушка формирует магнитное поле, которое в свою очередь воздействует на плунжер и втягивается в него.

Клапаны электромагнитные газовые запорные во Владимире

электромагнитный клапан кзгэм-у Ду32НД

Клапан электромагнитный муфтовый Dendor Vz DN 25 (нормально-закрытый, прямого действия)

электромагнитный клапан кзгэм ВД 50

Клапан соленоидный нормально закрытый для воды росма СК-11-20 Ду 20 220В

Электромагнитный клапан 3/4″ SG55325

Электромагнитный газовый клапан-отсекатель «Кенарь GV-80 DN20 (3/4 дюйма)»

Клапан подпиточ.alomd с манометром 50мм, 0-4 бар

электромагнитный клапан кзгэм-у Ду15 НД

Клапан электромагнитный газовый КЭГ 20

Клапан электромагнитный газовый КЭГ 50

Meijian Клапан электромагнитный HG-510

Клапан электромагнитный отсечной Барьер-V 25

Клапан электромагнитный муфтовый Dendor Vz DN 25 (нормально-открытый, прямого действия)

Автоматический газовый вентиль (клапан) VC-102

Электромагнитный клапан CEME нормально закрытый 2-ход. 1/2″G DN 12 220В/50HZ 8614

Клапан электромагнитный поршневой стальной фланец Н.З. SMART HX5571F (AC220V, DC24V)

Клапан соленоидный нормально закрытый для воды росма СК-11-15 Ду 15 220В

Электромагнитный клапан SP61355 DN 2,5

Клапан электромагнитный муфтовый Dendor Vz DN 15 (нормально-открытый, прямого действия)

электромагнитный клапан кзгэм-у Ду40НД

Электромагнитный газовый клапан-отсекатель «Кенарь GV-80 DN15 (1/2″)»

электромагнитный клапан кзгэм-у Ду65НД

Электромагнитный клапан ДУ15 SG55344

электромагнитный клапан кзгэм-у Ду20 НД

6 VZK-Клапан электромагнитный 6 VZK Завод

Клапан электромагнитный газовый КЭГ 25

Клапан электромагнитный муфтовый Dendor Vz DN 20 (нормально-открытый, прямого действия)

Вентили (запорные клапаны) Вентиль 1/2″, Viega Eleganta 1 5788.45, латунь, с рычагом

Клапан эл.магнитный авус ду-25

Клапан соленоидный к контроллеру GA-325

НПЦ «Газотрон-С» Клапан электромагнитный газовый КЭМГ-А-25

электромагнитный клапан кзгэм-у Ду25 НД

Клапан электромагнитный муфтовый Dendor Vz DN 20 (нормально-закрытый, прямого действия)

50Гц Характеристики Основные Производитель Rain Bird Страна производитель США Тип Электромагнитный клапан Внутр

Электромагнитные клапана Rain Bird Rain Bird Клапан электромагнитный 100-DV 1″ ВР, 9V Соленоид

Клапан электромагнитный латунный нормально-закрытый ARM VT9174 (AC220V, DC12V, DC24V)

Электромагнитный клапан из латуни Н.З. 1/4″, Ду 13 мм, 0-16 бар(уплотнение FKM) 220 В

Бензиновый электромагнитный клапан Lovato

НПЦ «Газотрон-С» Клапан электромагнитный газовый КЭМГ-К-32

Клапан электромагнитный пластиковый нормально-закрытый SMART SP61355 (AC220V, DC12V, DC24V)

Клапан электромагнитный пластиковый нормально-закрытый ARM VT8174 (AC220V, DC12V, DC24V )

Клапан подпиточ,almd вр1/2″,штуцер, с маном,50мм0-4бар

Meijian Клапан электромагнитный HG-510

Электромагнитный газовый клапан отсекатель Кенарь GV-80 1/2″(DN15)

Функции клапанов ГБО

Электромагнитные клапаны, устанавливаемые на газовое оборудование, получили названием «мультиклапаны» по той причине, что выполняют сразу несколько функций. Если быть точнее, то в функциональный набор большинства узлов такого типа входят:

Возможность заправки через специальный штуцер. Таким образом, заправочная функция клапана позволяет через него наполнить баллон топливом, если иные способы для достижения данной цели не применимы по каким-либо причинам;
Напротив, возможность опустошения баллона через специальный штуцер;
Блокировка заправочных и расходных каналов путём использования клапанного механизма;
Блокировка чрезмерного наполнения баллона посредством использования специальной отсечки с поплавком;
Блокировка подачи газа по магистрали в мотор при остановке его работы, что организует «антихлопковую» функцию клапана. Особенно это было актуально для оборудования первых поколений, ибо малейшие проблемы с подачей газа в ДВС сопровождались звуками хлопков, взрывов. Именно мультиклапан – антихлопок, решил эту проблему первым;
Определение уровня газа в резервуаре, благодаря уникальной магнитной системе индикации его количества;
Фильтрация газа в его сжиженном состоянии, что происходит из-за наличия в структуре узла фильтрующего элемента;
Организация дополнительной подпитки мотора горючим.

На сегодняшний день мультиклапана в своём стандартном виде с набором отмеченных выше функций практически не используются, ибо такая система ГБО не является абсолютно безопасной. Несмотря на это, такой гигант в сфере универсальных газоклапанов как Ловато до сих пор по чуть-чуть выпускает их на продажу.
