Замена вентилятора печки нива 21214

Видео Как Снять Блок Управления Отопителем Нива Шевроле

  • ручки регулятора направления воздушного потока;
  • переключатель высокоскоростного режима работы вентилятора.

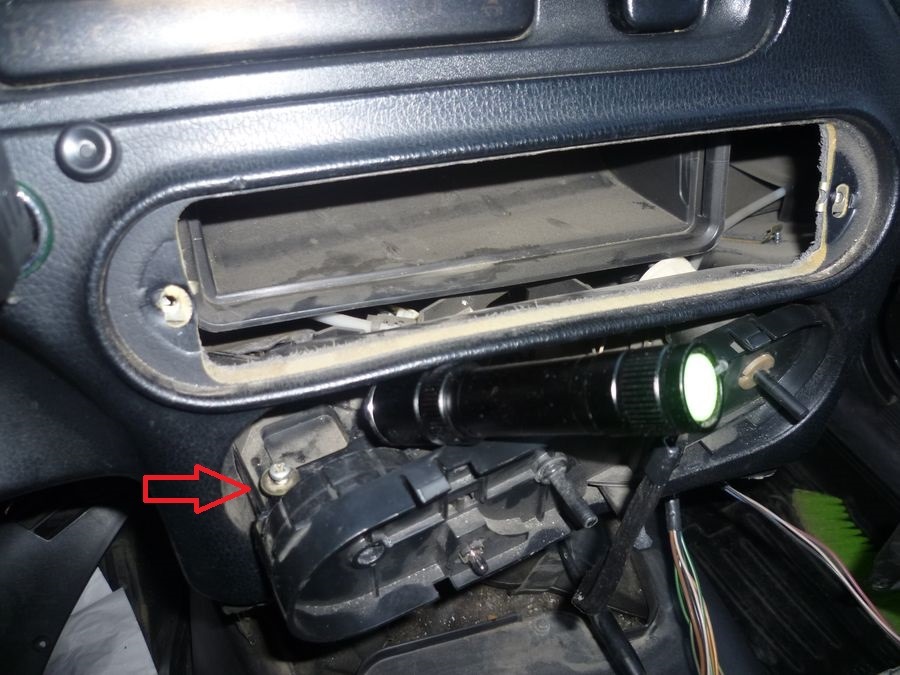

После того как все три переключателя демонтированы, вооружитесь отвёрткой и, немного ею поддев, снимите рычаг управления циркуляцией воздуха. Сейчас для вас ничто не будет препятствовать, вы сможете без затруднений снять саму облицовку блока управления. Так же аккуратненько подденьте в нескольких местах отвёрткой и извлеките её. Под облицовочной панелью вы обнаружите два шурупа, открутить которые для вас будет просто, воспользовавшись крестообразной отвёрткой. После таких действий сможете аккуратненько извлечь сам блок управления. С оборотной стороны вы увидите, что к блоку присоединена колодка проводов, подсоединённых к переключателю режимов скоростей, непременно, вытащите и её. Точно так же найдите колодку проводов, подключаемых к лампам подсветки, их тоже отсоедините. Если на вашем автомобиле установлен кондюк, тогда для вас необходимо дополнительно отсоединить шланги от вакуумного выключателя.

Чуток ниже вы обнаружите скобу, удерживающую оболочку тяги привода заслонки. Её для вас необходимо поддеть аккуратненько отвёрткой. Точно так же проделайте с другими тягами, обеспечивая полное отсоединение блока управления.

Как вы смогли наглядно убедиться, нет особенных сложностей при проведении демонтажа блока управления. Но вы осознаете, что проделывать такие манипуляции ради энтузиазма, практического опыта, конечно, не следует. Нередко приходится снимать блок, если перегорели лампы подсветки. Сменять их просто, довольно прокрутить патрон в обратном направлении, вытащить его, сменять лампу, а потом совершить все деяния в оборотном порядке.

Также приходится разбирать блок управления, когда вы обнаруживаете, что отопитель вашей Chevrolet Нивы не работает либо работает с большенными неуввязками.

Очень нередко выходит со строя сам электронный блок управления печкой, установленный на вашу Ниву. В данном случае придётся для вас обратиться всё-таки за помощью к квалифицированным электрикам, так как снять блок вы можете, но выявить причину задачи вы не можете. Для проведения таких работ очень принципиально иметь различный инструмент, приборы, тестеры и устройства, также принципиально владеть хорошими познаниями в электрике.

Итак, если вы недовольны тем, как работает печка на вашей Chevrolet Ниве, для вас не нравится то, что салон авто прогревается медлительно, тогда действуйте смелее, отыскиваете предпосылки, устраняйте задачи, вооружившись советами и необходимыми инструкциями, и услаждайтесь хорошей работой авто.

Мой аккаунт

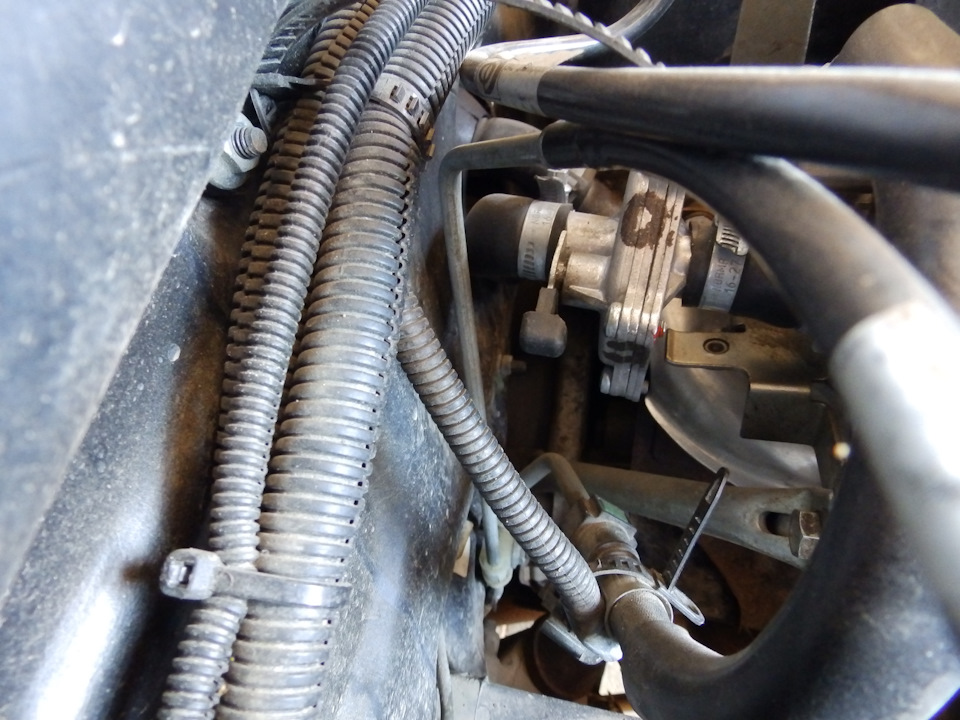

После снятия бардачка открывается доступ к крану отопителя. К рычагу крана с помощью прижимной скобы крепится тяга. Рожковым ключом на 7 ослабляется гайка, расположенная на скобе.

Тросик тяги снимается с рычага крана. С помощью рожкового ключа ослабляется крепление тяги Торцевой головкой на 10 откручиваются два болта крепления крана к стенке моторного отсека. Крепёжные болты отопительного крана откручиваются торцевым ключом на 10 Кран отопителя извлекается из своей ниши и заменяется на новый.

Кран отопления извлекается из посадочного места Сборка и установка крана производится в обратном порядке. Первоначально следует отсоединить шланг от патрубка. Такое действие довольно сложное, поскольку шланг крепко сидит на патрубке. При неаккуратном движении рука может соскользнуть и вы можете получить травму.

По этой причине рекомендуем вам надеть перчатки, позволяющие избежать таких печальных последствий. Теперь при помощи отвёртки открутите саморезы, которые фиксируют уплотнитель, прижимая его к перегородке.

Для демонтажа краника печки необходимо слить антифриз По возможности до предела открываем краник. Подставляем шланг и вставляем его один конец в тазик. Для слива антифриза необходимо открутить пробку на блоке цилиндров Слегка придерживаем шланг рукой и понемногу открываем крышку, которая находится на расширительном бачке.

Эту работу делаем осторожно, так как струя антифриза постепенно будет увеличиваться

Для того чтобы снять кран печки, необходимо полностью слить антифриз Ослабляем зажим на патрубке карбюраторного подогрева и снимаем эту деталь со штуцера. После того как вся ОЖ вытечет, закручиваем пробку в блок и хорошо её затягиваем. Утечка тосола из печки У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки.

Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Замена радиатора отопителя шевроле нива шевроле

https://youtube.com/watch?v=PgDz4rJ2GJ0

Печка плохо греет Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

Причиной невозможности переключить скорости является выход из строя резистора Если резистор исправен, диагностика продолжается. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней.

Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ. Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе При неисправности блока управления его придётся демонтировать

Процесс замены крана

Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис.

Другой причиной остановки печки может стать забитый пылью салонный фильтр.

В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей. Однако и она может иногда выйти из строя. Замена тросика печки Иногда не удаётся изменить положение заслонки печки.

Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом. Сиденье водителя отодвигается назад. С панели управления заслонками снимаются ручки и откручиваются саморезы.

Панель демонтируется с левой стороны в месте расположения ног водителя. Для доступа к тросику потребуется снять механизм управления отопителем Снимаются защёлки крепления тросиков. Демонтируется механизм заслонки рециркуляции, и тросик вынимается.

Каждый его конец должен быть закручен в кольцо и надёжно зафиксирован. С помощью тросика изменяется поожение заслонки подачи воздуха Сборка осуществляется в обратном порядке.

Первый способ

Этот способ подходит для тех, кто привык все действия выполнять молниеносно, поскольку не может позволить своему транспортному средству просто простаивать в гараже. Главным недостатком этого способа является то, что вы в самом начале выполнения действий должны выпустить весь фреон из кондиционера.

Сначала открутите все болты и снимите бардачок. Далее, переориентируйте свои старания на подушку безопасности, если таковая у вас имеется. Снимите пассажирский воздуховод, открутив болты, отсоединив заглушки. Пусть вас не пугает, что даже при приложении силы воздуховод вам не поддаётся. Производитель иногда их склеивает скотчем, поэтому усильте свой напор и у вас всё получится.

Извлеките патрубок, расположенный в нижней части, там, где обычно располагаются ноги пассажира. Далее, демонтируйте блок управления, отсоединив от него провода. Чтобы эти провода не мешали вам, можно их временно связать изолентой. Следующим шагом будет извлечение улитки.

Вот теперь мы добрались до радиатора. Однако сразу его демонтировать нельзя. Первоначально следует прорезать в нём дырку, подставить заранее подготовленную ёмкость и слить весь антифриз, оставшийся в нём. Такие действия достаточно важны, поскольку при игнорировании их, как только вы отсоедините патрубки и шланги, весь антифриз начнёт брызгать в разные стороны, загрязняя всё вокруг, в том числе и салон. Продолжать процесс будет при этом затруднительно.

После завершения сливания антифриза можете смело и устанавливать новый. Безусловно, сразу же можно приступать к процессу сборки. Не забудьте визуально осмотреть внешнюю поверхность патрубков и шлангов, чтобы исключить их негодность. В противном случае вам придётся повторять такую процедуру вновь, если вы установите назад патрубок, провоцирующий течь.

Замена предохранителя отопительного вентилятора

Как уже было сказано выше, практически любая неполадка электродвигателя печки выводит из строя предохранитель F18. Он установлен в предохранительном блоке, который располагается слева от рулевой колонки, прямо над левым коленом водителя. Блок закрыт пластиковой консолью, так что для работы потребуется крестовая отвёртка.

Последовательность действий

  1. Пластиковая консоль блока предохранителей удерживается двумя саморезами. Они откручиваются крестовой отвёрткой.
  2. Теперь консоль аккуратно отгибается вниз до тех пор, пока её нижний край не выйдет из зацепления (край консоли удерживается пластиковой защёлкой и при её открытии будет слышен характерный щелчок).
  3. После снятия консоли предохранитель F18 извлекается из гнезда. Его расположение приведено на фото ниже.
  4. Производится осмотр предохранителя. Если он вышел из строя, то вставка в его корпусе будет разорвана и оплавлена. Сам корпус предохранителя, скорее всего, тоже будет оплавлен и на нём будут видны следы копоти.
  5. Сгоревший предохранитель заменяется новым, консоль возвращается на место.

Замена вентилятора печки на «Шевроле Ниве»

Перед тем как приступать к работе, нужно запастись всем необходимым. Вот что нам потребуется:

  • ключи-шестигранники, набор;
  • отвёртка крестовая;
  • новый вентилятор отопителя.

Последовательность замены

  1. Открывается капот «Шевроле Нивы». Возле лобового стекла находится ниша с установленным в ней салонным фильтром, который прикрыт пластиковой крышкой на защёлках. Они открываются вручную, крышка снимается, затем извлекается и салонный фильтр. Открывается доступ к крыльчатке печного вентилятора.
  2. На крыльчатке есть крепёжная скоба. Крестовой отвёрткой ослабляется болт, который её удерживает, скоба сдвигается в сторону и вынимается.
  3. Открывается салон автомобиля. Всё той же крестовой отвёрткой откручиваются саморезы, удерживающие панель бардачка. Бардачок извлекается. Теперь есть доступ к электромотору отопителя.

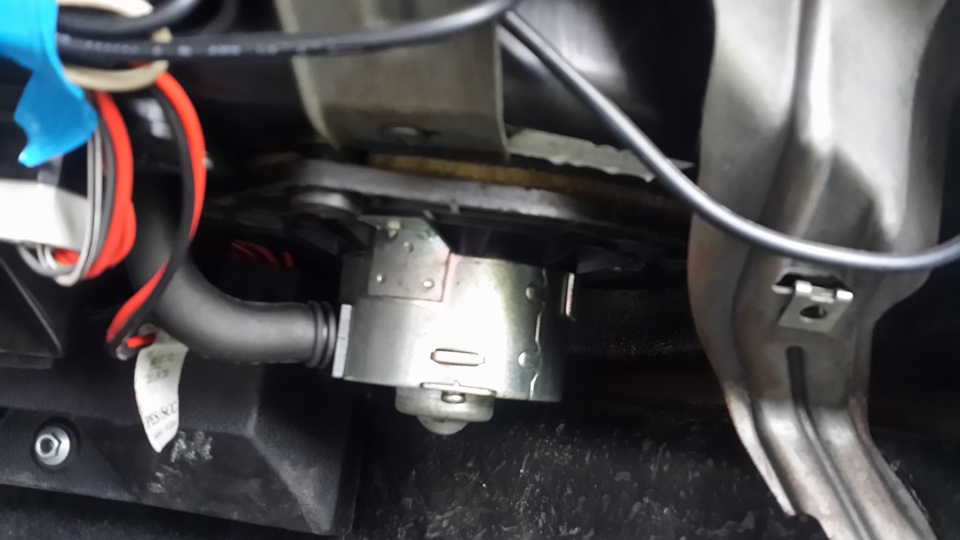

  4. Электромотор держится на трёх болтах-саморезах. Они выкручиваются с помощью шестигранника на 10.
  5. После выкручивания последнего самореза электромотор аккуратно опускается (никаких проблем возникнуть не должно, поскольку крепёжная скоба с крыльчатки уже снята).

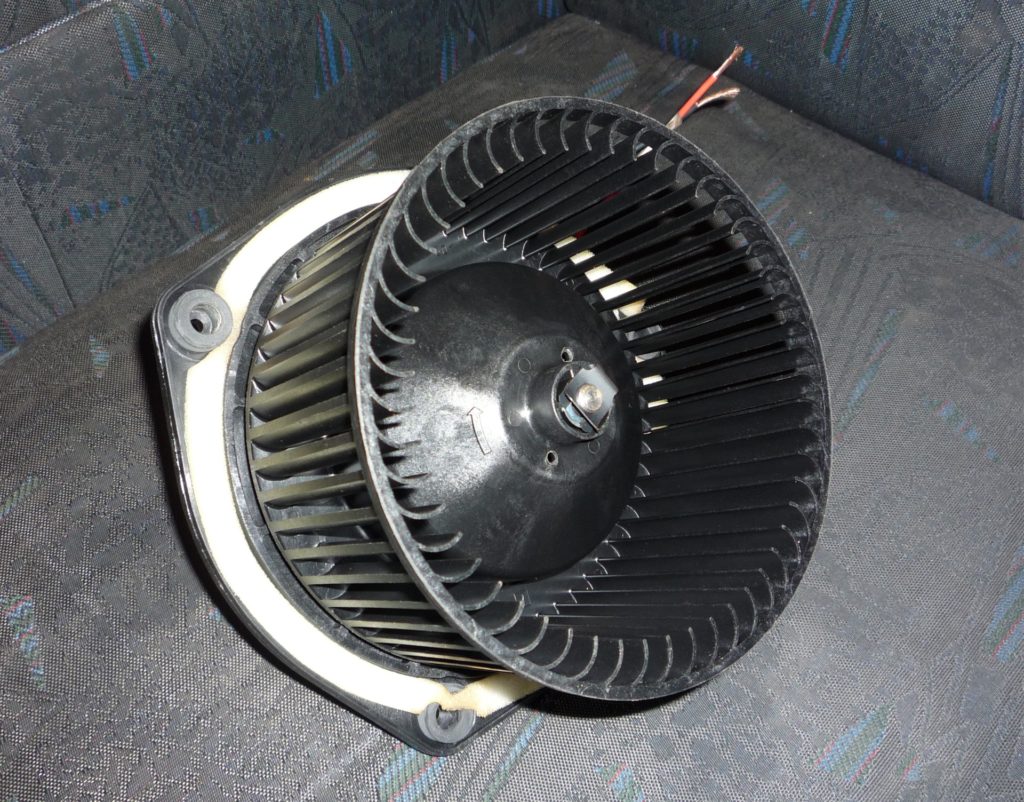

  6. Когда электромотор будет снят, крыльчатка вентилятора полностью освободится и её можно будет извлечь через нишу салонного фильтра.
  7. Старая крыльчатка заменяется новой, затем сборка всех узлов производится в обратной последовательности.

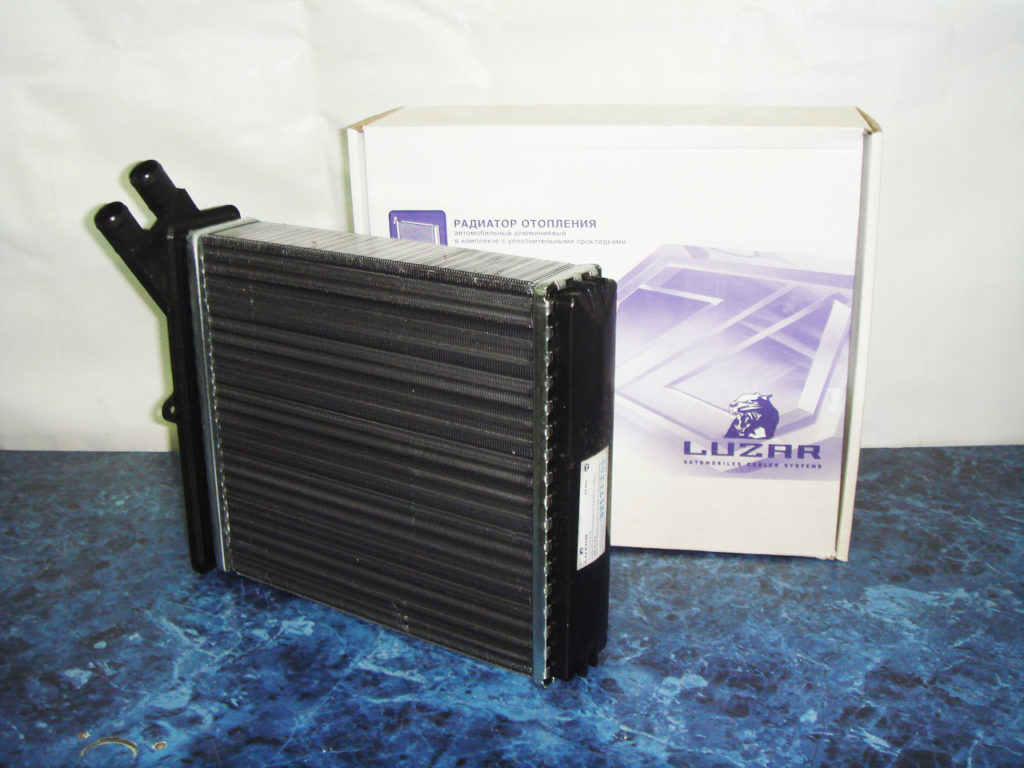

Процесс замены радиатора

В процессе замены радиатора

Самостоятельная замена радиатора осуществляется набором инструмента, включая плоскую и крестообразную отвёртку, пассатижи, малого размера (8, 10, 14) торцевые головки.

Предварительно: отсоединяется клемма АКБ, ведущая на «массу». Ключ зажигания лучше извлечь. Приступать к процессу желательно по истечение 2–3 минут с целью полного разряжения резервного конденсатора.

Сливаем тосол

Придерживаясь этапа подготовительных операций, из системы отопления сливается тосол.

Второй альтернативный метод выполняется открытием крышки бачка и отсоединением трубки охлаждения дроссельного узла. На место трубки вставляется иной шланг, через которую сливается антифриз. Для форсирования процесса бочок можно продуть, чтобы удалить остатки жидкости.

Технология без снятия панели приборов

За основу замены теплообменника берётся опыт водителей, который позволяет устранять сложные процедуры демонтажа приборной панели.

  1. Снимается, так называемый, перчаточный отсек и воздуховод обогрева пассажира (ног) отвинчиванием саморез.

Для наглядности фото на новом радиаторе. Без удаления этого кусочка радиатор не одеть

Обклеивание края радиатора поролоном для исключения возможности попадания воздуха

Комплектация с кондиционером

В процессе замены потребуется снять испаритель кондиционера

Из существующих двух способов замены радиатора печки предпочтителен вариант со снятием панели приборов. Процесс гарантирует сохранность кондиционера. В другом случае возникает необходимость нарушить герметизацию его с последующей заправкой фреоном.

Демонтаж панели предусматривает этапы, идентичные процедуре снятия теплообменника без кондиционера. За некоторым исключением:

  1. Отсоединяется клемма АКБ и сливается тосол в приготовленную ёмкость. Бочокследует продуть, чтобы вытекла вся жидкость.
  2. Отвинчиваются болты, и вместе с салазкой извлекается магнитола. Вывернувшурупы (саморезы), снимаются боковые панели, щиток приборов. При этом не забывается удалить кнопки крепления. Отжав защёлки, отводим панель вправо и чуточку на себя, освобождая её из пазов.
  3. Фишки, разъёмы целесообразно пометить маркёром, что ускорит процессобратной сборки. Отвернув привод спидометра, освобождаются болты, а также сама торпеда.o Освободив боковой щиток, кожух руля, извлекается блок управления. Снего отсоединяется разъём подсветки.
  4. Выкручивается рулевая колонка, крепления щитка (снизу) и демонтируется распорка.
  5. Отсоединяется усилитель панели (4 болта).
  6. Освободив крепления вентилятора, снимается печка вкупе с кондиционером иусилителем. Болты крепления последнего к кузову также вывинчиваются.

Как определить неисправность моторчика отопителя

В Шевроле Ниве включение печки происходит в салоне автомобиля. Осуществляется с помощью регулятора, который расположен на приборной панели (торпеде). Регулятор имеет четыре положения, три из них отвечают за работу печки и вентилятора в разных режимах мощности, а четвертый является выключением. При переключении регулятора в положение 1, при неисправности моторчика, будет неслышен звук работы вентилятора. Это свидетельствует о том, что моторчик не работает. Необходимо прощелкать регулятором все три положения, и если моторчик не включится ни на одном из них, тогда это означает, что он вышел из строя.

К основным причинам неработоспособности отопителя в автомобиле Шевроле Нива относятся следующие неполадки:

  1. Нет питания от аккумуляторной батареи. Неисправна батарея или отсутствует масса на автомобиле.
  2. Повреждены провода питания моторчика отопителя.
  3. Перегорел плавкий предохранитель, в случае прохождения тока большой величины.
  4. Неисправно предварительное сопротивление. В этом случае, моторчик будет работать не на всех режимах.
  5. Не включено зажигание автомобиля. Печка в Шевроле Нива работает только при включенном зажигании.
  6. Моторчик отопителя отслужил свое, и требуется замена на новый.

Порядок извлечения старого моторчика и замена его на другой

Определившись с причиной повреждения отопителя, необходимо провести снятие изношенного моторчика. Для начала необходимо отсоединить минусовую клемму от аккумулятора. При отсоединении массы от батареи, необходимо удостовериться в том, что зажигание автомобиля выключено. В противном случае вы рискуете вероятностью выхода из строя блока управления системой впрыска, что приведет к серьезным ремонтным работам.

Вооружившись необходимым набором инструментов, можно приступать к снятию моторчика. Для удобства демонтажа моторчика, необходимо провести снятие приборной панели из салона автомобиля. После этого необходимо снять все впускные патрубки, подходящие к вентилятору, и проверить легкость хода самой крыльчатки вентилятора. Не желая снимать приборную панель, можно подлезть снизу и попробовать проделать эти операции. Обязательно требуется снятие бардачка, так как вытащить моторчик иначе не получится. После этого нужно отсоединить правый воздуховод и штекер на корпусе моторчика. Если моторчик не работает только в одном положении, а в остальных работает, тогда необходимо заменить только плату. Снятие моторчика проводится следующим образом: отжимаются вниз стопорные ушки с помощью отвертки, и проворачивается по часовой стрелке корпус отопителя, после чего моторчик выводится к середине панели приборов и извлекается.

Вынув моторчик, необходимо провести осмотр воздуховода. В него могли попасть посторонние предметы или частицы, которые необходимо удалить и прочистить воздуховод от пыли. Проверить работоспособность извлеченного моторчика, можно путем присоединения его напрямую к клеммам аккумулятора. Если причина неисправности отопителя в нем, то вы на верном пути к ремонту печки.

Установка нового моторчика

Для этого необходимо взять новый моторчик и привинтить соединительную плату. После этого вставить моторчик на место и провернуть его в левую сторону.

Подсоединить все впускные патрубки и установить все на свое место. По окончании провести проверку моторчика на работоспособность, подсоединив клемму к аккумулятору. Если моторчик зажужжал, тогда его замена прошла правильно.

Симптомы неисправности вентилятора печки

Основные признаки выхода из строя вентилятора печки следующие:

  • не работает электродвигатель;
  • снижается скорость вращения электродвигателя;
  • начинает скрипеть вентилятор.

В зависимости от появившихся симптомов определяется порядок действий по устранению проблемы.

Не работает электродвигатель

Если перестаёт работать электродвигатель, в салоне пропадает шум при включении отопителя.

Часто причиной этого является выход из строя предохранителя F18 номиналом 25А в соответствующем блоке, через который поступает напряжение на моторчик печки.

Другой причиной может быть повреждение обмотки двигателя вентилятора — при нарушении изоляции проводов возможно межвитковое замыкание. В этом случае электродвигатель подлежит замене.

При межвитковом замыкании электродвигатель перестаёт работать

Снижается скорость вращения электродвигателя

При снижении скорости вращения вала моторчика определить источник проблемы несколько сложнее. Уровень шума при уменьшении мощности электродвигателя становится заметно ниже. Это может быть обусловлено сильным износом якоря или щёток. Кроме этого, вентилятор начинает потреблять гораздо больший ток, и это может привести к выходу из строя предохранителя F18.

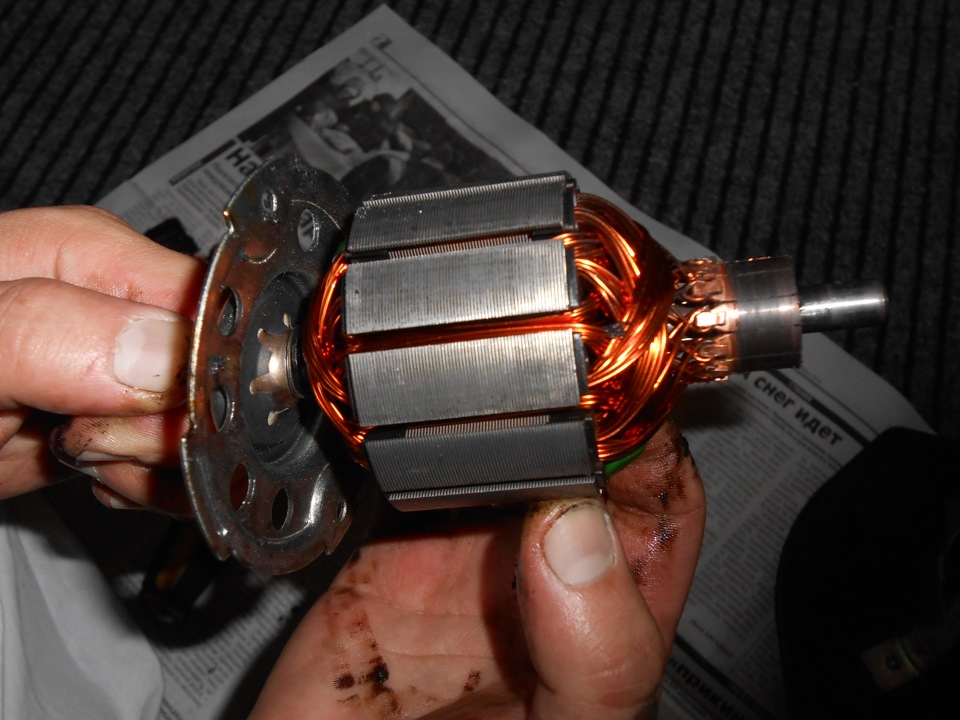

При сильном износе якоря электродвигатель будет врашаться гораздо медленнее

Начинает скрипеть вентилятор

Вентилятор начинает скрипеть при износе подшипников электродвигателя. Чем больше износ, тем сильнее скрип. Если не предпринимать никаких действий, то сгорит предохранитель печки, а сам моторчик заклинит. В этом случае электродвигатель следует заменить на новый.

При сильном износе подшипников двигатель заклинивает

Замена предохранителя вентилятора печки

Практически любая неисправность электродвигателя печки приводит к замене предохранителя F18. На автомобиле «Нива Шевроле» блок предохранителей расположен в салоне под панелью приборов и закрыт крышкой, закреплённой двумя саморезами. При замене F18 рекомендуется проверить и в случае необходимости заменить и другие предохранители.

Предохранитель печки находится в блоке предохранителей под панелью приборов

Если предохранитель F18 приходится менять довольно часто, то проблему следует искать в другом месте. Возможно, где-то в цепи питания электродвигателя возникает короткое замыкание. Иногда предохранитель перегорает в результате сильного загрязнения салонного фильтра. В этом случае электродвигателю не хватает мощности для нормальной вентиляции воздуха, и предохранитель выходит из строя.

Часто причиной остановки двигателя печки является сгоревший предохранитель

Подозрительный предохранитель вынимается из посадочного места в блоке специальным пинцетом. Если он перегорел, на его место устанавливается новый. При проверке лучше использовать мультиметр, так как визуально определить целостность предохранителя бывает затруднительно.

Предохранитель печки на «Ниве Шевроле» (F18) рассчитан на 25 А

Как на Ниве Шевроле заменить вентилятор (моторчик) печки

Наслаждаясь комфортными поездками в собственном авто, некоторые владельцы чрезмерно притупляют свою бдительность, не замечая «весточек», посылаемых «железным другом». Именно при помощи их транспортное средство стремится уведомить хозяина о возникновении технической неисправности. Опытные автовладельцы настоятельно рекомендуют не просто запускать двигатель, а прислушиваться, как он работает, не просто включать печку и ожидать поступление тёплого воздуха, а вновь-таки прислушиваться, не возникает ли сторонних звуков. Если вы заметили настораживающие «сигналы», рекомендуем вам засучить рукава и устранить возникшие проблемы, не дожидаясь того момента, когда они во сто крат увеличатся.

Хотим заметить, что владельцам Нивы Шевроле приходится часто сталкиваться с ситуацией, когда проблемы возникают в электродвигателе отопителя. В этом случае уже ничего не поделаешь, необходимо просто посетить автомагазин, купить новый вентилятор печки и осуществить его замену. Если вы ранее не сталкивались с такой проблемой, конечно, вряд ли в вашей голове уже имеется план, как должна проводиться замена вентилятора отопителя. Скорее всего, вы даже вряд ли знаете, где находится вышедший со строя моторчик печки в вашей Шевроле Ниве. По этой причине мы готовы взять над вами небольшое шефство и вооружить вас необходимой порцией технических знаний.

Замена вентилятора печки Нива Шевроле: почему не работает, скрипит, ремонт своими руками

Поломка печного вентилятора на «Шевроле Ниве» — пожалуй, худшее, что может случиться с водителем, находящимся в тридцатиградусный мороз далеко от дома. Однако такого поворота событий можно избежать

Главное — вовремя обратить внимание на характерные признаки, указывающие на то, что вентилятор печки скоро откажет. А после этого можно самостоятельно заменить устройство, не подвергая себя риску обморожения

Расположение вентилятора печки на «Шевроле Ниве»

Вентилятор отопителя находится в специальной нише под салонным фильтром, чуть ниже лобового стекла машины. Под его крыльчаткой располагается электромотор отопителя, подключённый к бортовой электросети и к предохранительному блоку автомобиля.

Крыльчатка вентилятора оотопителя «Шевроле Нивы» находится под салонным фильтром и обозначена цифрой 15

Если владелец «Шевроле Нивы» решил заменить вентилятор печки, то снять его можно двумя способами: через салон автомобиля, частично разобрав торпедо, или через отверстие салонного фильтра (но перед этим придётся снять сам фильтр, разумеется). Ниже будет рассмотрен второй способ, поскольку он считается наименее трудоёмким и воспользоваться им сможет даже водитель-новичок.

Признаки неисправности вентилятора отопителя «Шевроле Нивы»

Существует несколько типичных признаков, по которым водитель может понять, что с вентилятором что-то не так. Вот они:

  • вентилятор не вращается. Не заметить этого невозможно, поскольку в салоне машины вдруг становится необычно тихо. Эта проблема возникает, когда в предохранительном блоке выходит из строя предохранитель F18, отвечающий за электрическую цепь двигателя вентилятора. Кроме того, может быть повреждена обмотка на самом двигателе вентилятора. Например, на ней может быть нарушена изоляция, после чего происходит замыкание соседних витков;Соседние витки на обмотке вентилятора «Шевроле Нивы» замкнули и мотор сгорел
  • снижение оборотов вентилятора. Заметить такую неисправность гораздо сложнее. При этой поломке электродвигатель печки продолжает работать, но не на полную мощность. Опытный водитель с хорошим слухом поймёт, что вентилятор печки начал шуметь иначе. Это означает, что вращению вала сильно мешают изношенные щётки или коллектор. Проблема ещё и в том, что двигатель с такой поломкой потребляет больше тока. А это, в свою очередь, может вывести из строя предохранитель F18;
  • скрип вентилятора. Он возникает, когда изнашиваются подшипники в электродвигателе. Причём по мере разрушения подшипников скрип постепенно нарастает, переходя в скрежет. Если водитель ничего не предпримет, вентилятор просто остановится, а предохранитель F18 сгорит. При этой поломке автовладельцу придётся менять электродвигатель целиком, поскольку найти в продаже подшипники для него не представляется возможным.

Замена предохранителя отопительного вентилятора

Как уже было сказано выше, практически любая неполадка электродвигателя печки выводит из строя предохранитель F18. Он установлен в предохранительном блоке, который располагается слева от рулевой колонки, прямо над левым коленом водителя. Блок закрыт пластиковой консолью, так что для работы потребуется крестовая отвёртка.

Последовательность действий

  1. Пластиковая консоль блока предохранителей удерживается двумя саморезами. Они откручиваются крестовой отвёрткой. Два самореза на панели «Шевроле Нивы» выкручиваются с помощью крестовой отвёртки
  2. Теперь консоль аккуратно отгибается вниз до тех пор, пока её нижний край не выйдет из зацепления (край консоли удерживается пластиковой защёлкой и при её открытии будет слышен характерный щелчок). Пластиковая консоль «Шевроле Нивы» отгибается вниз до щелчка
  3. После снятия консоли предохранитель F18 извлекается из гнезда. Его расположение приведено на фото ниже. Предохранитель F18 в блоке «Шевроле Нивы» расположен в правом нижнем углу
  4. Производится осмотр предохранителя. Если он вышел из строя, то вставка в его корпусе будет разорвана и оплавлена. Сам корпус предохранителя, скорее всего, тоже будет оплавлен и на нём будут видны следы копоти. Предохранитель F18 на «Шевроле Ниве» сгорел и оплавился
  5. Сгоревший предохранитель заменяется новым, консоль возвращается на место.

Замена вентилятора печки на «Шевроле Ниве»

Перед тем как приступать к работе, нужно запастись всем необходимым. Вот что нам потребуется:

  • ключи-шестигранники, набор;
  • отвёртка крестовая;
  • новый вентилятор отопителя.

Ремонт отопителя салона

Печка в «Ниве Шевроле» считается одним из наиболее надёжных узлов автомобиля. Однако и она может иногда выйти из строя.

Замена тросика печки

Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом.

  1. Сиденье водителя отодвигается назад.
  2. С панели управления заслонками снимаются ручки и откручиваются саморезы.
  3. Панель демонтируется с левой стороны в месте расположения ног водителя.

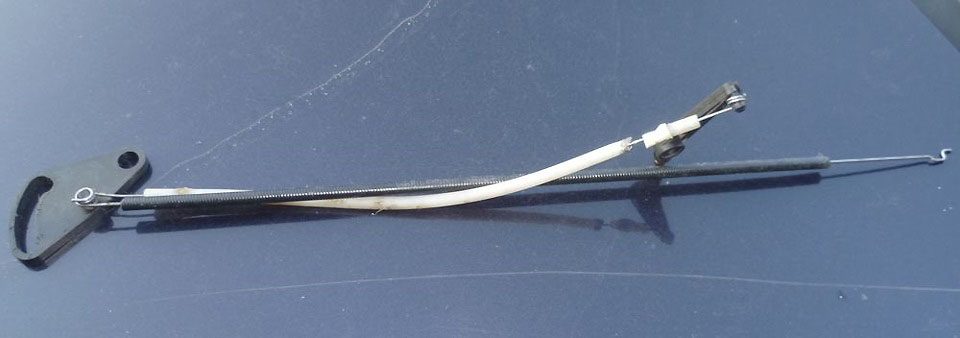

Для доступа к тросику потребуется снять механизм управления отопителем

С помощью тросика изменяется поожение заслонки подачи воздуха

Замена блока управления отоплением салона

Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий.

  1. От аккумулятора отсоединяется минусовая клемма.
  2. Демонтируются все ручки с механизма управления отопителем. Для этого их нужно аккуратно потянуть на себя.

Демонтируются все ручки с механизма управления отопителем

Плоской отвёрткой снимается рычаг циркуляции воздуха

Отвёрткой поддевается и затем снимается облицовка блока

Под облицовкой отворачиваются два самореза

Замена патрубков печки

Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности:

  1. Из системы сливается ОЖ.
  2. Выкручиваются саморезы крепления бардачка, он снимается.
  3. Крестообразной отвёрткой откручивается хомут нижнего патрубка. Шланг снимается аккуратно — тосол не должен попасть на открытые участки кожи. Если возникают затруднения, патрубок следует покрутить вокруг своей оси.
  4. Аналогичным образом снимается второго патрубок.
  5. Устанавливаются и затягиваются хомутами новые шланги.

Замена вентилятора печки

Если вентилятор не включается или при его включении появляются посторонние шумы, то, скорее всего, неисправен электродвигатель.

Наиболее часто встречаются следующие причины его выхода из строя:

  1. Отсутствие напряжение на электродвигателе из-за плохого контакта.
  2. Видимые повреждения проводов электродвигателя из-за перетирания.
  3. Выход из строя предохранителя вентилятора на 25 А, расположенного в блоке предохранителей под номером F18.
  4. Выход из строя одного из резисторов, проявляющийся в виде отсутствия одного из режимов скоростей.
  5. Отсутствие зажигания.
  6. Выработка якоря и щёток электродвигателя в результате длительной непрерывной эксплуатации.

В любой из перечисленных ситуаций электродвигатель потребуется снять.

Ремонт вентилятора системы отопления

Для диагностики неисправности электромотор подключается напрямую к аккумулятору. Если он заработал, проблему следует искать в другом месте. В противном случае электродвигатель снимается для ремонта или замены. Он расположен под панелью бардачка в салоне. После демонтажа электромотор разбирают и осматривают.

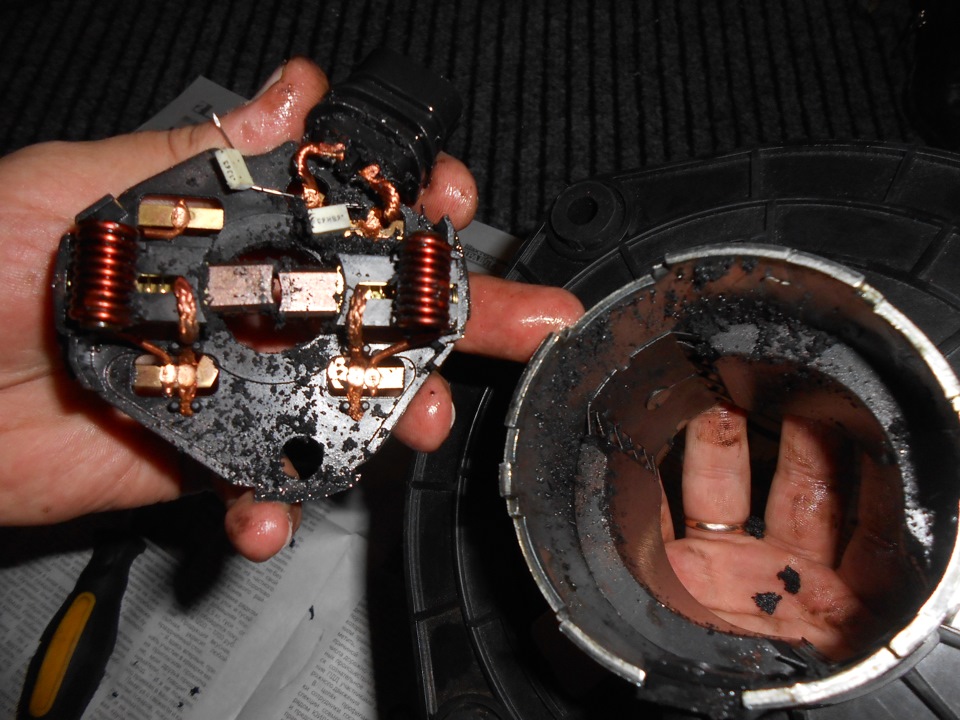

Конструкция электромотора довольно проста. Причиной его остановки могут быть загрязнения, выработка якоря, втулок или щёток.

Электродвигатель чистится и устанавливается на место или меняется на новый.

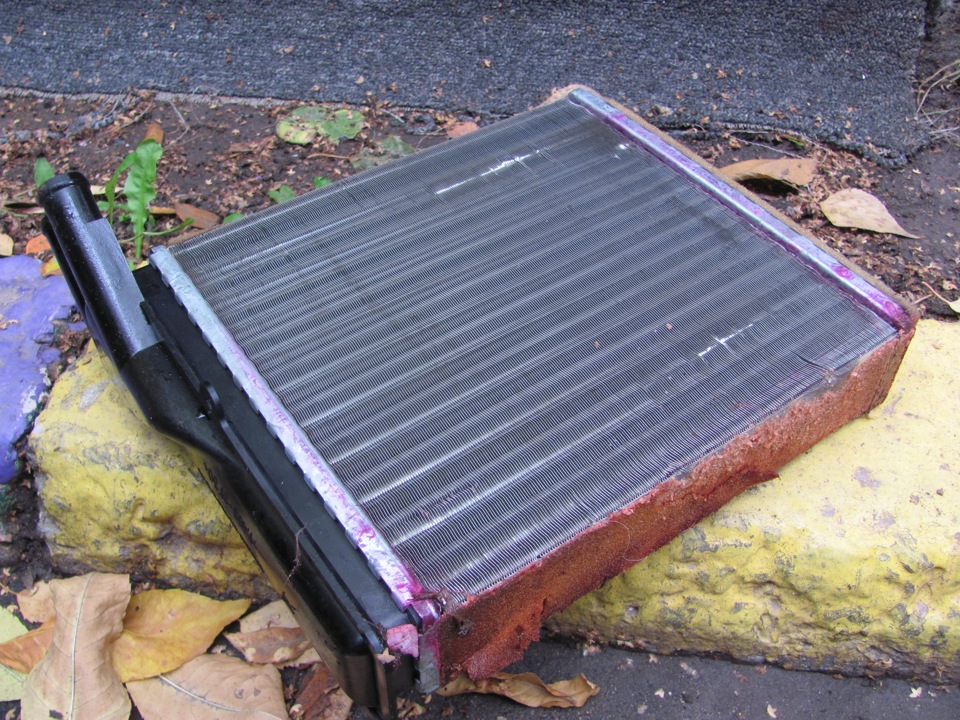

Ремонт радиатора печки

Основные признаки неисправности радиатора печки следующие:

  • под ковриком на полу со стороны водителя скапливается ОЖ;
  • в салоне присутствует запах ОЖ;
  • при обогреве на стёклах образуется жирная плёнка, которую не удаётся смыть водой;
  • печка плохо обогревает салон;
  • снижается уровень ОЖ в расширительном бачке.

При обнаружении любого из признаков проводится диагностика печки, по результатам которой принимается решение о ремонте или замене радиатора. Чаще автовладельцы устанавливают новый радиатор. При этом система полностью освобождается от ОЖ.

Замена радиатора на автомобиле с кондиционером — довольно сложный процесс, требующий специального оборудования и соответствующих навыков.

Ремонт и замена крана печки

Необходимость в ремонте крана печки возникает при появлении течи или невозможности закрыть или открыть его полностью. Дело в том, что летом кран закрыт, и его элементы прикипают друг к другу. При попытке его отвернуть кран ломается. Обычно его меняют на новый.

Замена крана производится следующим образом:

  1. На остывшем двигателе при полностью открытом кране печки сливается ОЖ.
  2. Снимается тяговый тросик и бардачок.

При замене рекомендуют устанавливать керамический кран с увеличенным сроком службы. Стоимость такого изделия находится в пределах 900 руб.

Если работает только четвёртая скорость

В случаях, когда моторчик отказывается работать на первой, второй и третьей скоростях, но на четвёртой крутит отлично, виноват тот самый резистор с тремя изолированными обмотками. Если нет возможности его купить, можно попытаться реставрировать своими руками. Правда, только в том случае, когда перегорел термопредохранитель, естественно, перематывать обмотки никто не станет, игра не стоит свеч.

Резистор вентилятора

Снять и проверить резистор можно без демонтажа двигателя. Делается это так:

  1. Крестовой отвёрткой с коротким жалом откручиваются крайние правые винты крепления бардачка.
  2. Получаем частичный доступ к двигателю, но этого достаточно, чтобы добраться до резистора.
  3. Снимаем контактную колодку и отводим жгут проводов в сторону.
  4. Крестовой отвёрткой выкручиваем винт крепления дополнительного резистора.
  5. Вынимаем резистор из корпуса.
  6. Проверяем мультиметром целостность термопредохранителя. Если он неисправен, можно попытаться его заменить.
  7. Установка нового или отреставрированного резистора проводится в обратном порядке.

Встроенный предохранитель

Для замены встроенного термопредохранителя подойдёт любой типа KSD-160 или RY01-165. Они работают до температуры 150-165 градусов. Для пайки нового резистора обязательно следует использовать легкоплавкий припой, чтобы не перегреть деталь, а во время пайки держать её массивными плоскогубцами для лучшего отвода тепла. Удачной всем работы и комфортной температуры в салоне!

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все про автомобили
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
