Замена башмака натяжителя цепи, верхнее расположение генератора Chevrolet Niva

Инструменты:

Отвёртка плоская
Монтажная лопатка
Молоток
Бородок
Ключ на 10
Ключ на 13
Ключ на 17
Торцовый вороток
Головка для торцового воротка на 10
Головка для торцового воротка на 13
Головка для торцового воротка на 17

Детали и расходники:

Башмака натяжителя цепи
Прокладка передней крышки двс

При нижнем расположении генератора, воспользуйтесь инструкцией, как описано .

Примечания:При износе башмака натяжителя цепи диапазон срабатывания натяжителя становится недостаточным для восстановления натяжения цепи. В этом случае замените башмак.

Примечание:Заменить башмак успокоителя без демонтажа радиатора можно только при достаточном навыке исполнителя, так как пространство между двигателем и радиатором очень мало. Если нет опыта подобной работы, рекомендуем снять радиатор. Кроме того, для удобства работы рекомендуем снять защиту масляного картера и брызговик двигателя, так как три болта крепления масляного картера, одновременно крепящие и крышку привода газораспределительного механизма, труднодоступны сверху из моторного отсека.

Для наглядности операции по снятию цепи показываем на демонтированном двигателе.

1. Снимаем крышку головки блока цилиндров, как описано .

2. Поворачиваем коленчатый вал до момента совпадения метки (лунки) на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала, как описано .

3. Снимаем шкив коленчатого вала, как описано.4. Снимаем звездочку с цепью с распределительного вала, как описано .5. Снимаем цепь со звездочки.6. Снимите защиту масляного картера и брызговик моторного отсека, как описано .7. Отворачиваем три болта крепления поддона картера к крышке привода распределительного вала.

8. Отвернув три гайки крепления кронштейна натяжного ролика, снимаем кронштейн в сборе с роликом, как описано .

9. Отвернув болт крепления опорного ролика, снимаем ролик, как описано .

10. Ключом «на 13» отворачиваем болт крепления пластины к кронштейну генератора.

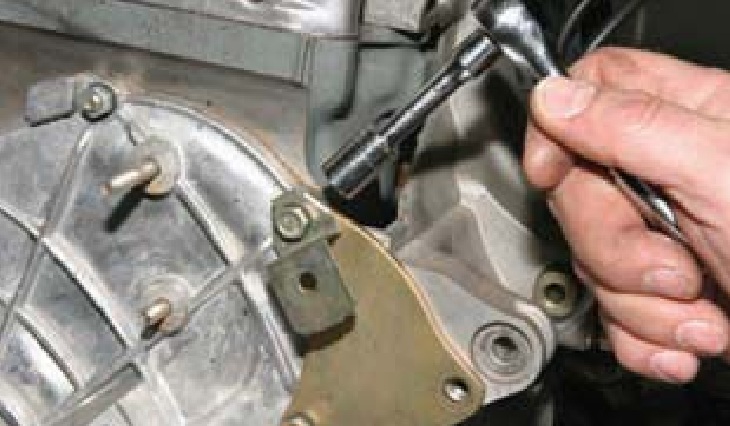

11. Головкой «на 10» отворачиваем верхний болт крепления пластины.

12. Снимаем кронштейн держателя проводов датчика положения коленчатого вала.

13. Головкой «на 10» отворачиваем нижний болт крепления пластины.

14. Снимаем пластину.

15. Головкой «на 10» отворачиваем пять болтов и две гайки крепления крышки привода распределительного вала к блоку цилиндров.

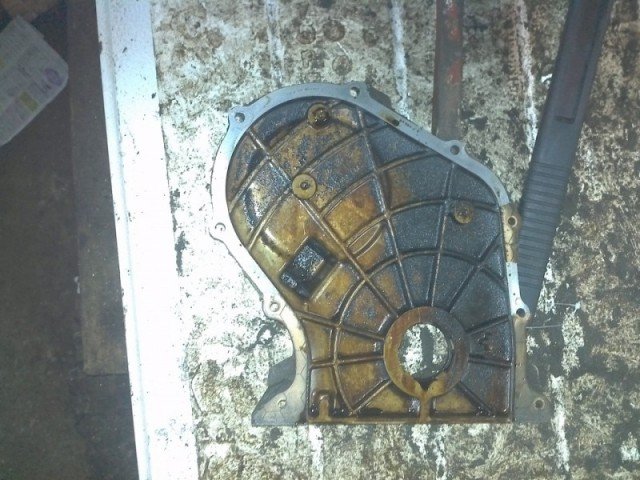

16. Поддев отверткой приливы крышки привода распределительного вала.Снимаем крышку.Стык крышки и блока цилиндров уплотнен прокладкой.

Полезный совет:При каждом снятии крышки заменяйте ее прокладку новой, даже если прежняя прокладка осталась целой. Новую прокладку перед установкой смажьте с обеих сторон тонким слоем герметика.

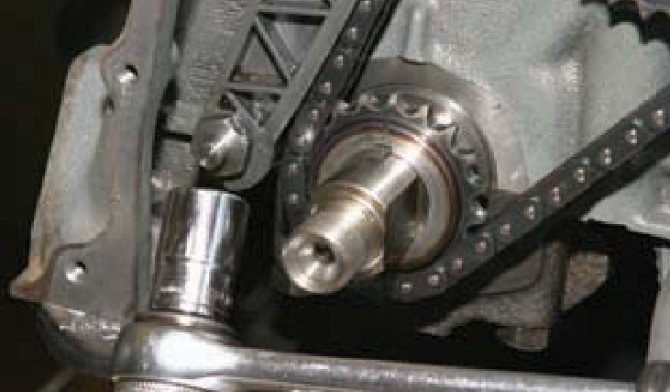

17. Головкой «на 17» отворачиваем ось башмака натяжителя цепи.

Вынимаем ось.

18. Вынимаем башмак натяжителя.

В статье не хватает:

Качественных фото ремонта

Гидронатяжитель предназначен для регулировки натяжения цепи в Нива Шевроле. Так как эта деталь играет важную роль, то работа двигателя без неё невозможна.

Со временем любая деталь может изнашиваться, особенно это касается тех деталей, которые постоянно трутся между собой или вращаются, то и цепь ГРМ может растягиваться при эксплуатации. Растяжение цепи, так считают специалисты, — это нормально. Именно поэтому на авто и установлен гидронатяжитель.

При оттягивании цепи от звездочки можно определить степень её растяжения. Обязательную проверку степени растяжения цепи надо производить через каждые 70-100 тысяч километров пробега .

Проверять натяжение цепи ГРМ необходимо через каждые 100 тысяч км.

Если будет заметен посторонний шум в моторном отсеке, то важно обратить внимание на цепь еще до окончания или начала такого пробега

Месторасположение

Располагается данное устройство в Нива Шевроле в подкапотном пространстве со стороны пассажира. Гидронатяжитель расположен под патрубками системы охлаждения на блоке мотора.

Натяжитель цепи автоматический РУСМАШ (ПИЛОТ) ВАЗ 21214 /Нива/, 2123 /Нива-Шевроле/

Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье — выходные дни).
Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Самовывоз в Москве

Описание
Отзывы

ПРИМЕНЯЕМОСТЬ: двигатели ВАЗ 21214 (Нива), 2123 (Нива-Шевроле).

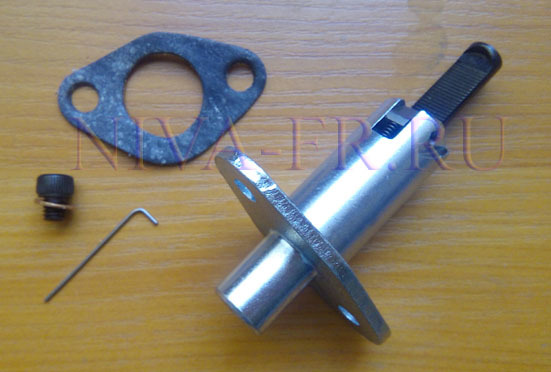

Натяжитель цепи автоматический «РУСМАШ» «ПИЛОТ»

Автоматический натяжитель цепи (АНЦ) «Пилот» предназначен для установки вместо штатного натяжителя цепи на автомобили ВАЗ классического семейства. АНЦ «Пилот» после установки не требует обслуживания и полностью автоматически подтягивает цепь автомобиля по мере её растяжения. Выгодно отличается от аналогов тем, что не требует подвода масляной магистрали, что исключает её перетирание и потерю давления масла. В конструкции отсутствуют плунжерные элементы, что исключает заклинивание натяжителя! Шаг перемещения натяжителя составляет всего 1 мм, что позволяет оптимально отслеживать натяжение цепи. За счёт выверенного усилия натяжения пружины АНЦ «Пилот» практически не изнашивает башмак натяжителя цепи. В результате установки существенно снижается шум двигателя, а также увеличивается ресурс всех узлов ГРМ за счёт правильного натяжения цепи.

Замена натяжителя цепи нива 21214 на механический

Приветствую Вас любители вседорожника Нива

С наступлением холодов стал замечать позвякивание или даже повизгивание в двигателе, при его пуске, решил по началу не обращать внимание, так как он длился всего 3-4 секунды. Но современем в хорошие морозы этот звук становился все протяжоннее и проподал уже на прогреве двигателя

Я начал понимать что это проблемы натяжения цепи.

С цепью шутки плохи, так как это привод газораспределительного механизма двигателя и сбой в его настройках может привезти к серьезной поломке или просто не увеличит его срок службы. Странные шумы из моторного отсека, причиной которых является вышедший из строя гидронатяжитель цепи, это рядовая проблема для ВАЗ 21214.

Казалось бы, тонко настраиваемая автоматическая, гидравлическая система. Никаких тебе периодических регулировок, но в зимнее время когда вязкость масла повышается данный натяжитель перестает работать, и в этот момент происходят зловещие процессы в системе ГРМ.

Замена гидравлического натяжителя цепи на Нивах Рассекающие отечественные дороги “Нивки” нового образца, известные нам больше под именами Урбан, Бронто и т.д. унаследовали этот механизм натяжения цепи от своего старшего брата ВАЗ 21214, который, в свою очередь, теперь гордо называется Lada 4×4. Но не так страшна проблема, как ее описание. Для того, чтобы сохранять силовой агрегат в исправном состоянии, достаточно всегда держать руку на его пульсе: прислушиваться к посторонним звукам, регулярно проводить ТО после 60-100 тыс. километров пробега и не пускать проблему на самотек. Я решил не испытывать судьбу и преобрел в магазине автозапчастей только самое нужное, а именно: механический нятяжитель серии “Пилот”

Дорогие читатели бращаю ваше внимание, что замена отработанного гидронатяжителя ВАЗ 21214 на новый — не есть правильный выход из сложившейся ситуации. Как минимум, необходимо поменять цепь ГРМ, которая явно находится в критическом состоянии, одноразовые резиновые уплотнительные прокладки в виде колечек и сальники

И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗ 21214, то что касается цепи ГРМ — это уже повод для обращения в автосервис, ну или к хорошему специалисту готовому произвести замену запчастей и настройку механизма газораспределения. Также обращаю ваше внимание на передний сальник коленчатого вала, при проведении работ по замене цепи ГРМ меняйте передний сальник коленвала, так как его замена не дешовая и второй раз разбирать все это не к чему.

Как производится замена

Если обнаружено растяжение цепи и принято решение замены только гидронатяжителя, то это неверное предположение. Необходимо произвести замену всех деталей: цепь, гидронатяжитель, сальники, прокладки. Замена проделывается в следующей последовательности, с использованием всего необходимого инструмента:

Гаечным накидным ключом откручивается штуцер трубки, имеющий головку на «10». Трубка предназначена для подведения масла к гидронатяжителю.

Ослабив штуцер, извлекается трубка и отводится вверх, чтобы не мешала дальнейшей работе. Две гайки крепления самого устройства также откручиваются с помощью ключа на «10».

Устройство готово к извлечению из посадочного места. Руками захватываем выступающую часть и вытягиваем устройство. На нем находится прокладка, которую также необходимо достать, чтобы сделать замену на новую.

Отработанное устройство не подлежит ремонту и требует установки нового. Перед установкой необходимо промазать прокладку слоем герметика, чтобы не было вытеканий масла.

Замена старого устройства не требует приложения серьезных умственных и особенно физических усилий. Установка нового осуществляется в следующих этапах:

Вставляется устройство на новое посадочное место, предварительно проверив идентичность конструкции со старым натяжителем.
Завинчивается двумя крепежными гайками.
Вставляется трубка и закрепляется.

Неправильно произвести замену попросту невозможно. После установки проверяется работа мотора и натяжения новой цепи. Важным моментом является замена и цепи ГРМ, чтобы 100% обезопасить автомобиль и свое здоровье от непредвиденных поломок в дороге. Как производить замену цепи расскажет эта статья.

Теперь владельцы Нивы Шевроле могут без сомнений и без ошибок исправить сложившуюся проблему с ослаблением натяжения цепи. Помните, что если ваш автомобиль прошел более 100 тыс. км, а характерных звуков из-под капота не ощущается, то не пренебрегайте ситуацией, а разберите и проверьте ослабление цепи и работоспособность натяжителя. Удачных ремонтных работ!

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

Откручиваем обводной ролик.

Демонтируем усилительную пластину.

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

Выставляем верхнею мертвую точку. Шпонка на коленвале должна встать на против метки на блоке.

Метка на звездочки распредвала на против отлива корпуса распредвала.

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

Новый комплект ГРМ.

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор инаслаждаемся.

Полезный пост?

Да

Нет

Замена успокоителя цепи ваз 21214 инжектор

Снимаем крышку головки блока цилиндров (см. тут).

На впрысковом двигателе снимаем звездочку с цепью с носка распределительного вала (см. тут).

Накидным ключом «на 10» отворачиваем два болта (одинаковой длины) крепления успокоителя цепи к головке блока цилиндров.

Болт имеет цилиндрический хвостовик для центровки в отверстии успокоителя.

Вынимаем успокоитель.

Для снятия успокоителя цепи привода распределительного вала на карбюраторном двигателе ослабляем натяжение цепи (см .тут). Демонтаж крепления успокоителя аналогичен операции, показанной на фото 1.

Верхний болт крепления успокоителя цепи к головке блока цилиндров длиннее нижнего.

Устанавливаем успокоитель в обратном порядке.

Видео

Приветствую Вас любители вседорожника Нива

Я начал понимать что это проблемы натяжения цепи.

Вот этими познаниями я решил поделиться с вами, всем желаю добра.

Точнее предвестники были. Странный дребезжащий звук после пуска двигателя стал меня беспокоить примерно с конца зимы, но я грешил на щиток стартера. Потом звук пару раз появлялся во время движения по городу уже в конце весны, но быстро исчезал. Что вообще может случится с двигателем у которого пробег 68 тыс., гидронатяжитель цепи ГРМ и гидрокомпенсаторы клапанов? Я было по привычке, после 213-ой Нивы через 10 тыс. пробега собрался подтянуть цепь и проверить зазоры в клапанах, но к своему великому удивлению не увидел в корпусе двигателя натяжителя цепи на штатном месте. Только трубки какие-то непонятные. Оказалось, что эти операции на двигателе 21214 не требуются. Т.е. вообще не зачем каждые 10 тыс. пробега снимать крышку головки блока цилиyдров и крутить гайки выставляя требуемые зазоры в клапанах по микрометру, а за одним подтягивая цепь с визуальным контролем. Здесь все за нас делает хитрая гидравлическая система придуманная умными инженерами.

Замена цепной передачи

Устанавливаем авто на ровную площадку. Открываем капот. Отключаем аккумуляторную батарею. Снимаем воздушный фильтр.
Трос воздушной заслонки следует отключить и отодвинуть. Также необходимо отключить все электрические приводы и патрубок.
Снимаем вентилятор, ремень генератора и валик помпы. Ремень следует подвергнуть тщательному обследованию. При обнаружении на нем глубоких трещин и прочих повреждений его необходимо заменить на новый. Снимаем защиту поддона и тщательно очищаем его крышку.
Снимаем пробку клапанов. Отворачиваем винт звездочки распредвала.
Берем гаечный ключ и откручиваем гайку храповика.
Теперь начинаем прокручивать коленвал до полного совпадения меток на нем и на кожухе двигателя. Следите за тем, чтобы метки также совпали на корпусе подшипников и звездочках распредвала.

7. Затем снимаем кожух, закрывающего мотор. Для этого придется вывернуть несколько болтов. Снимаем успокоитель. Отворачиваем винт крепления насоса, подающего масло. Вынимать винт необходимости нет. Его следует лишь ослабить и оставить на месте.

8. Приступаем к снятию механизма натяжных элементов. Извлекаем магистраль ММ, снимаем датчик давления, после чего можно снимать и сам натяжитель. 9. Выворачиваем винт, на шестерне распредвала. Снимаем шестеренку. После этого снимаем цепь ГРМ. На этом процесс разбора можно считать завершенным. Теперь собираем механизм. 10. Берем купленные сальники и начинаем их устанавливать на места старых. Первым делом меняем сальник коленвала. После снятия старого компонента очищаем установочное место и устанавливаем новый сальник. Сначала новый сальник рекомендуется смазать моторной жидкостью, например. 11. Теперь берем в руки цепь и также начинаем ее смазывать. После этого надеваем привод на шестерню коленвала, масляного насоса и затем – распредвала. Следует соблюдать именно эту последовательность. Во время натяжки цепи нужно следить за тем, чтобы совпадение меток не было нарушено.

12. Устанавливаем натяжитель и тщательно заворачиваем гайки его крепления. Закручиваем винты на звездочках и еще раз проверяем совмещение меток. Для этого снова проворачиваем коленвал вправо. 13. Ставим на место ремень генератора. Если старый ремень находится в нормальном состоянии, то вполне можно его и не менять. 14. Смазываем прокладку, которую будем устанавливать на ГБЦ, и устанавливаем ее. Не забудьте очистить посадочное место от следов старой прокладки. Ставим на свое место головку и тщательно закручиваем все крепежные элементы. Все остальные детали ставим от обратного.

Теперь проверяем работу механизма. Для этого запускаем двигатель и слушаем, как работаем мотор. На слух вполне можно определить, сделано все нормально или что-то пошло не так. Если звук будет привычным, шуршащим, значит все сделано правильно. При наличии характерного скрежета процедура требует повторения.

Замена гидравлического натяжителя цепи на Нивах

Рассекающие отечественные дороги “Нивки” нового образца, известные нам больше, как Шевроле Нива, унаследовали вышеупомянутую болезнь от своего старшего собрата, ВАЗ 21214, который, в свою очередь, теперь гордо называется Lada 4×4. Но не так страшна проблема, как ее описание. Для того, чтобы сохранять силовой агрегат в исправном состоянии, достаточно всегда держать руку на его пульсе: прислушиваться к посторонним звукам, регулярно проводить ТО после 60-100 тыс. километров пробега и не пускать проблему на самотек.

Спасибо за подписку!

Если путем замены одного гидронатяжителя на новый решить проблему посторонних шумов не удалось — можно решиться на установку устройства механического образца. Зайдя на автомобильные форумы по ВАЗ 21214, можно удивиться, как люди практически в один голос отдают свое предпочтение механике. Очень популярный в народных массах механический нятяжитель серии “Пилот”. Но это не значит, что вам надо брать обязательно именно его, среди механики есть очень много достойных предложений, да и стоят они не так уж и дорого. Чтобы удлинить изделие для Шевроле Нива — достаточно просто наварить дополнительную втулку на плунжер.

Механический натяжитель цепи

Обращаем ваше внимание, что простая замена отработанного гидронатяжителя ВАЗ 21214 на новый — не есть правильный выход из сложившейся ситуации. Как минимум, необходимо поменять цепь ГРМ, которая явно находится в критическом состоянии, одноразовые резиновые уплотнительные прокладки в виде колечек и сальники

И, если замена такого простого устройства, как гидронатяжитель, не представляет особых проблем на ВАЗ 21214, то что касается цепи ГРМ — это уже повод для отдельной статьи.

Элементы механизма натяжения цепи: 1 – цепь; 2 – башмак натяжителя; 3 – трубка подвода масла к натяжителю (вариант 2); 4 – трубка подвода масла к натяжителю (вариант 1); 5 — болт крепления тубки; 6 — натяжитель цепи; 7 — звездочка распределительного вала; 8 – успокоитель; 9 – переходник; 10 – болт крепления трубки; 11 – датчик контрольной лампы давления масла; 12 — звездочка валика привода масляного насоса; 13 – звездочка коленчатого вала.

При износе башмака натяжителя цепи диапазон срабатывания натяжителя становится недостаточным для восстановления натяжения цепи. В этом случае замените башмак.

Вам потребуются: ключи «на 10», «на 13», «на 17», специальный ключ для гайки крепления шкива коленчатого вала, отвертка, монтажная лопатка, молоток, бородок.

1. Снимите натяжитель цепи привода распределительного вала (смотри «Замена натяжителя цепи привода распределительного вала»).

2. Ослабьте натяжение ремня привода насоса гидроусилителя рулевого управления (смотри «Проверка натяжения и регулировка ремня привода насоса гидроусилителя») и снимите ремень.

3. Отсоедините колодку проводов от датчика положения коленчатого вала.

4. Отсоедините от двигателя насос гидроусилителя рулевого управления, для чего выверните два передних болта крепления кронштейна насоса,…

6. …верхний болты и отведите насос в сторону вместе с кронштейном и шлангами.

7. Отверните гайку крепления шкивов и снимите шкивы.

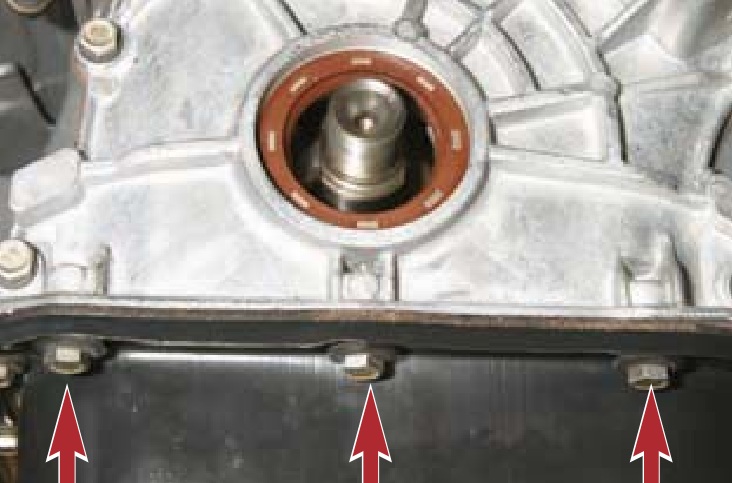

8. Отверните три болта крепления поддона к крышке привода распределительного вала и ослабьте (отвернув на 2-3 оборота) затяжку двух соседних с ними болтов крепления поддона к картеру двигателя.

9. Отверните остальные болты и гайки крепления крышки привода распределительного вала и,…

10. …поддев отверткой, снимите крышку и…

11. …ее прокладку.

12. Снимите натяжитель цепи привода распределительного вала (смотри «Замена натяжителя цепи привода распределительного вала»).

13. Выверните болт крепления башмака натяжителя и…

14. …снимите башмак.

15. Установите новый башмак натяжителя и снятые детали в порядке, обратном снятию.

О замене однорядной цепи на двухрядную

В ранних моделях ВАЗ 2107 устанавливались преимущественно двухрядные цепи ГРМ. У такого технического решения были свои плюсы:

распределение механической нагрузки по цепи было более равномерным, что значительно продлевало срок её службы. Двухрядные цепи ГРМ проходят 100–120 тыс. км, при этом никаких признаков растягивания у таких цепей не наблюдается;
двухрядные цепи безопаснее. Если по каким-то причинам одно звено в такой цепи выйдет из строя, то цепь не порвётся полностью. Это даёт шанс водителю вовремя остановить машину после того, как он услышит характерный лязг наполовину оборванной цепи, раздающийся из-под капота. А своевременная остановка, в свою очередь, позволяет избежать заклинивания двигателя и дорогостоящего капитального ремонта.

Главным минусом двухрядной цепи был её большой вес. Именно по этой причине в более поздних моделях ВАЗ 2107 от неё решили отказаться. Однако водители, озабоченные безопасностью и надёжностью двигателя, всегда могут вернуть двухрядную цепь обратно. Чтобы это сделать, потребуется заменить не только саму цепь, но и весь натяжительный механизм, от звёздочек до успокоителя и натяжительного башмака. Башмак, как нетрудно догадаться, должен быть шире, т. е. с расчётом на два ряда звеньев. Звёздочки валов тоже должны быть двухрядными.

Для установки двухрядной цепи на «семёрку» придётся ставить специальные двухрядные звёздочки

Раньше все эти детали можно было купить в едином комплекте. Сейчас такие комплекты попадаются всё реже, так что водителям приходится покупать всё по отдельности. Большим спросом пользуется продукция . Этот производитель выпускает не только цепи, но и двухрядные звёздочки.

Цепи от пользуются большим спросом у владельцев «семёрок»

Последовательность установки двухрядной цепи на ВАЗ 2107 ничем не отличается от вышеизложенной. Особенность только одна: на место однорядных звёздочек устанавливаются двухрядные. То же самое и с натяжительным башмаком. Процедура установки двухрядной цепи по меткам ничем не отличается от описанной выше.

Итак, цепь ГРМ является важнейшей деталью двигателя. Последствия поломки этой детали могут быть катастрофическими. В особо тяжёлых случаях заклинивший двигатель вообще не подлежит восстановлению. Именно по этой причине автолюбитель должен тщательно контролировать состояние цепи, и менять её при малейших подозрениях на неисправность. Заменить цепь по силам и начинающему автовладельцу. Несмотря на кажущуюся сложность этой процедуры, ничего страшного в ней нет. Главное — правильно установить цепь по меткам, и никаких проблем с её дальнейшей эксплуатацией не возникнет.

Замена гидравлического натяжителя цепи на Нивах

Деталь, предназначенная для регулирования натяжения цепи в автомобиле Нива Шевроле, называется гидронатяжителем ГРМ (газораспределительного механизма). В системе ГРМ Нивы Шевроле гидронатяжитель выполняет очень важную функцию, поэтому работа двигателя без такой детали попросту невозможна. С течением времени эксплуатации автомобиля всем его деталям свойственно изнашиваться. Вращающиеся части автомобилей особенно часто изнашиваются, ослабляются, растягиваются и ломаются. К такой детали относится цепь ГРМ, которая растягивается с течением времени и изнашивается. Растяжение цепи — это нормальное явление, но его необходимо устранять. Именно для устранения растяжения цепи устанавливается в систему ГРМ гидронатяжитель. Он имеет свойство снашивания, которое обнаруживается путем ослабления цепи до половины зуба звездочки.

Обнаружить ослабление натяжителя на Ниве Шевроле можно путем проверки оттягивания цепи от звездочки. Но такая проверка требует снятия защитного кожуха с автомобиля, что крайне нерационально в случаях неуверенности в исправной работе натяжителя. Поэтому рекомендовано проводить обязательную проверку цепи на ее растяжение через 60-100 тыс. км пробега

Но, если водитель замечает шелест в области капота, который напоминает звук работы дизельного мотора, то важно этому уделить внимание еще до поездки. Такое свидетельство шелестящего звука говорит о том, что цепь ослабилась и бьется о зубья звездочек. Поэтому обнаружив такой характерный звук, стоит срочно провести проверку натяжения

Поэтому обнаружив такой характерный звук, стоит срочно провести проверку натяжения.

Где расположено устройство в Ниве Шевроле и какой имеет вид?

Расположено устройство с пассажирской стороны под капотом автомобиля. Открыв капот необходимо найти охладительные патрубки в области передка головки блока цилиндров, под ними и располагается собственно гидронатяжитель. Фото устройства, которое устанавливается на Ниве Шевроле, расположено ниже.

Месторасположение детали в авто

Составляющие и принцип действия гидронатяжителя

Как видно на фото, устройство имеет цилиндрическую форму, снаружи закручивается крышкой с маленьким отверстием, через которое поступает масло. Внутри устройства находится маленький шарик и пружинка, что обеспечивает свободное поступление масла в одном направлении и не выпусканию его в обратном. Внутри корпуса устройства имеется цилиндр с кольцами. На стенках корпуса изнутри нанесены спиральные насечки, имеющие наклонную форму. Когда цепь ослабляется, поршень под давлением в корпусе смещается до определенной насечки на стенке корпуса. Когда натяжение произошло, то насечки корпуса не пускают поршень принять свое первоначальное положение. Осуществляется за счет зацепления колец поршня с односторонними насечками. Так функционирует устройство натяжения.

Цепь ГРМ

Если во время работы двигателя присутствует звонкий звук, который напоминает работы дизельного мотора, то скорей всего требуется замена цепи ГРМ Нива Шевроле.

Замена

Если вовремя не произвести замену то она во время движения может порваться. Для замены делаем следующие:

Устанавливаем машину на яму
Демонтируется защита мотора с пыльником
Поднимаем ручной тормоз, под колеса желательно подложить специальные подпорки
Сливаем тосол и демонтируем радиатор и вентилятор
От крышки клапанов и патрубков отсоединяем аккуратно трос акселератора, идущий к воздушному фильтру
Датчик коленчатого вала снимаем, ослабеваем болты которые крепят генератор
Отодвинув генератор снимаем ремень
Откручиваем несколько болтов благодаря которым крепится насос водяной, после чего снимаем его
Демонтируем натяжной и обходной ролик ремня
Снимаем все мешающие патрубки
Накрываем головку цилиндров чтобы в него не попал мусор
Открутив болты крепления извлекаем шестерню распределительного вала
Снимаем масляную трубку вместе с гидронатяжителем
Извлекаем цепь и все шестерни масляного насоса, коленчатого и распределительного вала
Берем новый сальник и устанавливаем его на крышку ГРМ

Установка

Когда цепь ГРМ Нива Шероле и все необходимы элементы системы сняты, нужно правильно установить и настроить новые детали, для этого нужно:

Берем болт крепления и устанавливаем на башмак
Проверяем чтобы башмак находился в неподвижном состояние после чего затягиваем болт
Новые шестерни устанавливаем на свое место таким образом чтобы они совпадали с имеющимися метками
Производим установку фиксатора, если по каким либо причинам он не садится на свое место,подпиливаем его напильником

Перед установкой цепи, ее нужно смазать моторным маслом, после чего ее можно одевать на своем место следующим образом:

Вначале на шестерню коленчатого вала
После этого на масляный насос
И в завершение на распределительный вал

Для обеспечения лучшей работы и фиксации данного механизма в нем предусмотрены специальные метки ГРМ Нива Шевроле

Если вовремя установки цепи их не брать во внимание то это может привести к тому что система газораспределения рассинхронизируется и повысится износ деталей

Регулировка по меткам производится в несколько этапов:

Подготавливается весь необходимый инструмент
Автомобиль устанавливается на яму
Отключается вентилятор и откручивается крепление радиатора
Снимаем крышку клапанов

Когда все подготовительные этапы проделаны делается следующая регулировка:

Вращаем коленвал пока не совпадут метки подшипника и распредвала. Если цепь установлена правильно то имеющиеся метки на крышке цепи и коленвале будут совпадать. В случае если они не совпадают, регулируем положение фаз
Что бы произвести такую регулировку у стопорной шайбы разжимаем крепление, после этого ключом на 13 снимаем шайбу вместе со звездочкой распредвала
Выставляем первую передачу для того чтобы не прокручивался болт который крепит шестеренку коленвала. Выкручиваем болт крепления и стопорную шайбу
Демонтируем натяжитель.
Тянем цепь на себя и снимаем со звездочки
Что бы произвести ее регулировку перемещаем ее на один зуб
Начинаем проворачивать коленчатый вал до тех пор пока не совпадут выемки
Устанавливаем стопорную шайбу. Наживляем болт в место для крепления, но при этом не затягиваем
Вращаем коленчатый вал и проверяем совпадают ли метки. Если они совпали то работу можно считать завершённой

Важно чтобы метки совпадали как можно точнее, так как от этого будет зависеть правильность и стабильность работы двигателя
