Меняем ролики натяжения ремня генератора на нива шевроле своими руками

Замена ремня ГРМ

Ремень газораспределительного механизма – это деталь, обеспечивающая синхронизацию работы коленчатого и распределительного валов. На автомобилях Opel и Chevrolet, независимо от их модели – Aveo, Astra, т. д., устанавливается ГРМ, который обеспечивает своевременное наполнение топливной смесью цилиндров и выведение из них отработанного газа путем открытия и закрытия в определенный момент впускных и выпускных клапанов. Они и распределительный вал – это основные элементы газораспределительного механизма. Чтобы вал работал, ему нужно вовремя сообщать вращающий момент, передаваемый от коленчатого вала, который состоит из шкивов, соединенных между собой ремнем ГРМ.

Ремень ГРМ Chevrolet и Opel внешне напоминает замкнутый обод, на внутренней стороне которого находятся зубья. Для каждой модели автомобиля он свой, универсальной детали, которая бы подходила на Chevrolet Lacetti, Aveo, Opel, не существует. Ремень ГРМ изготавливается из высокопрочного стекловолокна и специальных полимеров, отличающихся повышенной термостойкостью и износостойкостью.

Признаки износа детали

Замена ремня ГРМ на Chevrolet и Opel должна проводиться сразу же, если при визуальном осмотре на поверхности детали выявлены трещины, разрывы, другие всевозможные повреждения. Изношенный ремень очень часто начинает «лохматиться». Следы износа практически всегда видны с внутренней стороны, где расположены зубья.

Еще один косвенный признак, указывающий на то, что пора заехать в автосервис, чтобы провести замену ремня ГРМ – чрезмерный износ приводного ремня. Как показывает практика, он имеет примерно такой же срок службы, поэтому если приводной ремень поврежден, значит и ремень ГРМ находится в плачевном состоянии.

Периодичность замены ремня ГРМ

Рабочий ресурс ремня газораспределительного механизма на Chevrolet и Opel в среднем составляет 60 – 80 тысяч км. Но в последние годы производители стали выпускать деталь, которая способна проходить 100 – 150 тысяч км. Чтобы предотвратить деформирование клапанов цилиндра мотора и другие негативные последствия, замену ремня ГРМ следует проводить как минимум через каждые 80 тысяч км и при проведении соответствующего периодичности технического обслуживания. Перед тем как выполнить процедуру, лучше всего заехать в авто сервис. Там специалисты точно определят степень износа детали и при необходимости ее быстро поменяют.

Как проводится замена ремня ГРМ? Порядок работ:

  1. Отсоединяется клемма аккумулятора.
  2. Снимаются: колеса, крышка двигателя, защита, ремень генератора (может потребоваться снятие бачка жидкости ГУР или воздухозаборника – в зависимости от марки автомобиля).
  3. Снимается защитный кожух ремня и шестерен.
  4. Отсоединяется разъем от датчика положения коленвала.
  5. Снимаются ролик натяжителя ремня ГРМ и опорный ролик (при наличии).
  6. Извлекается старый ремень.
  7. Проверяется положение меток на зубчатых шестернях распредвала, при несовпадении метки выставляются в нужном положении.
  8. Устанавливается опорный ролик (при наличии).
  9. Надевается новый ремень, если метки сбились, их положение выставляется.
  10. Устанавливается натяжной ролик.
  11. Проверяется ровность накладки ремня, выполняется его натяжка.
  12. Устанавливаются все демонтированные элементы.

Почему замену ремня ГРМ лучше всего доверить специалистам?

Замена детали на газораспределительном механизме – это очень сложный и кропотливый процесс, требующий высокого уровня профессиональных знаний и специальных инструментов. Если в ходе работ допустить хоть малейшую ошибку, таких последствий не избежать:

  • чрезмерный расход топлива;
  • быстрый износ деталей двигателя, коленчатого и распределительного валов;
  • нестабильная работа мотора, наличие посторонних шумов и вибрация;
  • снижение мощности и ухудшение динамики автомобиля.

Как и где получить услуги сервиса?

Официальный сервис «АВТОРУСЬ» предоставляет услугу замены ремня ГРМ на качественном уровне. У нас работают мастера с опытом работы более 10 лет, точно знающие все тонкости процесса. В ходе предоставления услуги они используют специальное оборудование, которое позволяет провести демонтаж и установку детали строго с регламентом компании-производителя автомобиля. Цена работ по замене ГРМ во многом зависит от марки и модели автомобиля, подлежащего ремонту, стоимости оригинальной детали, сложности случая. В любом случае, в нашем салоне замена ремня ГРМ обойдется вам дешевле, чем у большинства других сервисов. При этом на работы мы предоставляем гарантию.

Чтоб записаться в наш салон или узнать более детальную информацию о замене ремня ГРМ, звоните по указанному на сайте номеру телефона или заполняйте форму обратной связи.

Установка новых деталей

При замене ремня ГРМ на «Ниве Шевроле» выполните следующие действия.

  1. Снимите полностью радиаторы кондиционера и охлаждения. Перед этим, конечно, придется сливать жидкость из системы охлаждения и стравливать фреон. Вентиляторы снимать с них нет необходимости.
  2. Снимите корпус фильтра очистки воздуха.
  3. Снимите приводные ремни компрессора кондиционера и генератора. Обязательно при этом нужно снимать и механизмы натяжения.
  4. Снимите верхнюю часть кожуха газораспределительного механизма.
  5. Установите на шестеренках валов метки. Обязательно они должны совпадать. На картере двигателя имеется насечка, которая должна совпадать с меткой на шкиве.

Первый шаг состоит в подготовке генератора к процессу ремонта и замены. Для этого снимается старые детали. Для этого понадобятся гаечные ключи диаметра 10 и 17.

1. В первую очередь требуется ослабить ремень и снять его, в противном случае у вас не будет доступа к самим подшипникам. Для этого нужно ослабить ролик, который удерживается площадкой с гайками. Гаек три, для них нужен ключ на 10. Как только все они отвинчены, нужно открутить регулировочный винт так, чтобы он отошел вверх от площадки.

  • Установите авто на первую передачу для того, чтобы не дать коленчатому валу проворачиваться;
  • Отвинтите гайку, которая закрепляет деталь
  • Вынимайте пружинную шайбу и снимайте деталь.

Процесс снятия роликов генератора на Нива Шевроле идентичен с любым другим автомобилем.

5. Новое кольцо устанавливается на свое место;6. На место старого подшипника устанавливается новый ролик. Перед этим следует сверить диаметры обеих деталей, чтобы избежать неработоспособности механизма;7. Далее подшипник фиксируется при помощи шайбы с пружинным механизмом и гайки;

8. После этого проводится надевание ремня на новый ролик.

Если ремень идет туго и усилия не достаточно, чтобы ослабить или натянуть его, существует несколько способов:

1. Можно поставить автомобиль на 4ю передачу, накинуть ремень на ролик и толкнуть по направлению вращения коленчатого вала. Когда он начнет проворачиваться – нужно натянуть ремень на шкиф генератора, и он встанет на место сам.

2. Точно также можно не толкать автомобиль, а приподнять колесо и прокрутить его, или же прокрутить сам генератор.

Таким образом легко и быстро осуществить замену роликов ремня генератора нивы шевроле. Следует регулярно проводить диагностику движущих частей автомобиля для того, чтобы вовремя пресекать возможные поломки и проводить замену неисправных деталей.

Рекомендуем каждые 40 тысяч километров пробега проводить замену подшипников и ремня.

Замена натяжного ролика ремня генератора Натяжка ремня генератора

Следующий шаг — снятие неисправных роликов: Установите авто на первую передачу для того, чтобы не дать коленчатому валу проворачиваться; Отвинтите гайку, которая закрепляет деталь Вынимайте пружинную шайбу и снимайте деталь.

Процесс снятия роликов генератора на Нива Шевроле идентичен с любым другим автомобилем. Сначала снимается защитная крышка подшипника; 2. После этого с помощью 17го накидного ключа снимается гайка, которая удерживает конструкцию подшипников; 3.

Далее нужно снять дистанционное кольцо, которое находится за роликом; Установка новых деталей 5. Новое кольцо устанавливается на свое место; 6. На место старого подшипника устанавливается новый ролик. Перед этим следует сверить диаметры обеих деталей, чтобы избежать неработоспособности механизма; 7.

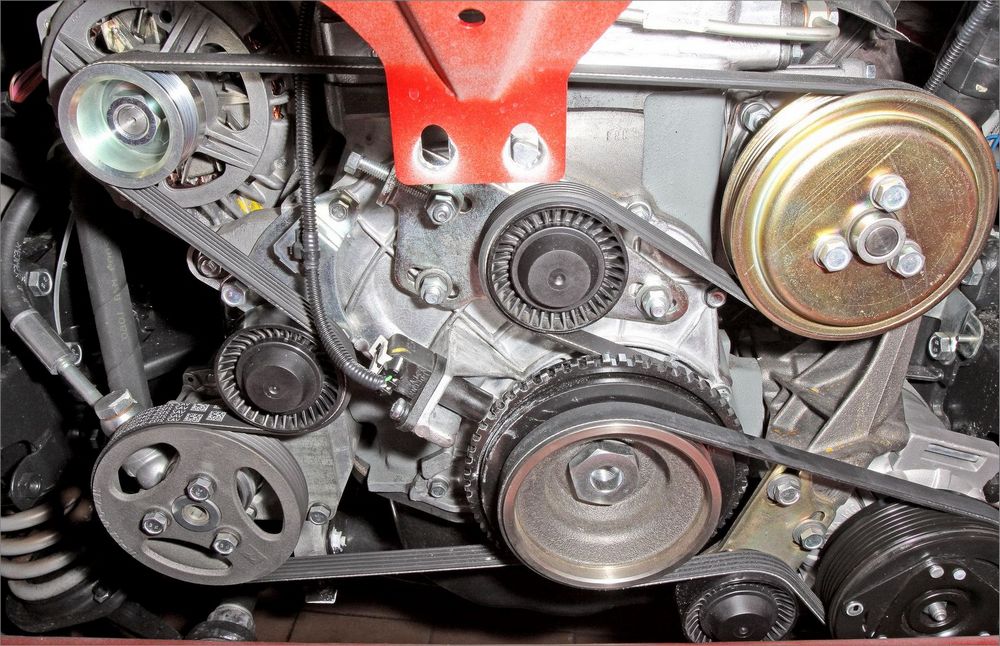

Расположение роликов очень хорошо понятно. Итак, для того, чтобы демонтировать ролик, нужно ослабить и снять ремень. Откручиваем гайку на ролике и демонтируем его вместе с пружинной шайбой.

Приступая к демонтажу самого ролика генератора, необходимо сначала снять её защитный колпачок. После этого приступают непосредственно к извлечению самой детали.

Установить авто на первую передачу. Это необходимо, чтобы исключить проворачивание коленчатого вала. Откручивается гайка, непосредственно закрепляющая деталь. Вынимается пружинная шайба и снимается деталь со шпильки, а после проводится осмотр на наличие повреждений. Как осуществляется замена натяжного ролика Перед заменой на новый необходимо проверить работоспособность подшипника.

Для этого необходимо покрутить его и сделать соответствующие выводы, если слышны трески, щелчки, вытекания смазки и прочее, то необходима замена ролика.

Chevrolet > Niva

4.31 Замена роликов ремня привода вспомогательных агрегатов

Как выявить неисправность ролика натяжения ремня? О том, чтобы приступить к замене роликов, может говорить наличие посторонних шумов или повышенной вибрации, в первую очередь они могут проявляться во время работы мотора.

Также замена будет необходима при визуальном осмотре, если будет: Спасибо решил сам занимать этим, а не в мастерскую погнал. Эти ребята молодцы и работают быстро, но в такие дебри они не лезут, а просто поменяли бы ролики и адъю! Ладно, спасибо отпуску, сделаю сам. Промываю новые подшипники в бензине с кисточкой до сухого качения и визуального отсутствия заводской смазки.

Как заменить ремень генератора на Шевроле-Ниве с кондиционером?

Пока они сохнуть подумал, а что мешает сделать то же самое со снятыми роликами? Полный размер Вот они все отмытые.

Внизу снятые, сверху кандидаты на установку. Ну что пора их покатать сухими на пальцах и послушать.

Замена натяжного ролика ремня генератора Натяжка ремня генератора

В результате только один давал другой, отличимый, звук. Но не сильно отличающийся от остальных. По вращению нет ни преждевременных торможений ни заклиниваний.

Принимаю решение и его смазать и положить в закрома для дальнейшей замены. Вдруг денег не будет на замену, а так временно можно и их поставить. Думаю тысяч на хватит точно.

Итак, узнать о том, что вышел из строя ролик ремня можно так: При осмотре обнаруживается заметное истирание поверхности.

Это может быть вызвано попаданием грязи или твердых частиц. Повреждение подшипника или кронштейна.

При поворачивании слышатся посторонние шумы, похожие на скрежет. Такие шумы недопустимы, и они же свидетельствуют о том, что необходимо вмешательство для устранения проблем. Это основные моменты на внедорожнике Шевроле Нива, по которым обнаруживаются повреждения натяжного элемента.

Можно снять только часть ремня, если нет потребности к его замене. Как это сделать, можно узнать из статьи о замене ремня генератора. Это — явный признак того, что автомобилю требуется ремонт; Поврежденные кронштейн или подшипник; Высокая температура во время работы; Сильная вибрация во время работы; Сложность в прокручивании вала.

Он не должен иметь трещин, порезов или расслаиваться. Если же он имеет дефекты то его необходимо заменить.

Последовательность работ, 1 — снятие неисправных деталей. Первый шаг состоит в подготовке генератора к процессу ремонта и замены. Для этого снимается старые детали.

Как смазать натяжной ролик

Для этого понадобятся гаечные ключи диаметра 10 и В первую очередь требуется ослабить ремень и снять его, в противном случае у вас не будет доступа к самим подшипникам. Для этого нужно ослабить ролик, который удерживается площадкой с гайками.

Гаек три, для них нужен ключ на Как только все они отвинчены, нужно открутить регулировочный винт так, чтобы он отошел вверх от площадки.

Замена ремня генератора Нива Шевроле полная инструкция

Замена ремня генератора Нива Шевроле не регламентируется какими либо цифрами, но производитель четко оговаривает сроки проверки целостности приводного ремня. Проверять состояние ремня генератора необходимо раз в 15 тысяч километров. Если ремень потрескался, видны разлохмачивания и замаслен, то его необходимо заменить. Еще одним поводом к замене может служить «визг» проскальзывающего ремня Сhevrolet Niva, который не исчезает даже после регулировки натяжения.

Если на вашей Шевроле Нива стоит кондиционер, то для того, что бы добраться до ремня генератора придется снять ремень привода компрессора кондиционера. Для этого загоняем машину на яму или эстакаду и снимаем защиту двигателя. Придется снять еще и передний брызговик, открутив саморезы.

Для снятия ремня кондиционера на Шевроле Нива ослабляем затяжку двух болтов крепления кронштейна натяжного ролика и ослабляем натяжение ремня, вращая регулировочный болт против часовой стрелки. Смотрим на картинке далее.

Ослабший ремень легко снимаем руками.

После замены ремня генератора, ремень кондиционера устанавливаем в обратной последовательности и производим его натяжение. Для проверки натяжения ремня нажимаем пальцем руки на ремень посередине между шкивами компрессора и коленчатого вала. При усилии нажатия около 10 кгс прогиб ремня должен составлять около 8,0 мм.

А теперь вернемся к замене ремня генератора Шнивы. Для замены ремня снимаем резиновые рукава подвода воздуха к дроссельному узлу. Это позволит легко ослабить натяжение.

Затем головкой «на 13» ослабляем затяжку трех гаек крепления кронштейна натяжного ролика. Ключом или головкой «на 13» вращаем регулировочный болт против часовой стрелки, ослабляя ремень. Снимаем ремень с натяжного ролика и других шкивов.

Новый ремень устанавливаем в обратной последовательности, надевая его в первую очередь на шкив коленчатого вала, а в последнюю — на натяжной ролик. После установки регулируем натяжение ремня. Схема правильного расположения приводных ремней на следующем фото.

Для проверки натяжения ремня нажимаем пальцем руки на ремень посередине между шкивами генератора и насоса охлаждающей жидкости. При усилии нажатия около 8,0 кгс прогиб ремня должен составлять около 12 мм. перетягивание ремня не сулит ничего хорошего. Мало того, что ремень генератора быстро износится, так еще и сократит срок работы подшипников вспомогательных агрегатов вашей Сhevrolet Niva.

Источник

Последовательность замены приводной передачи Chevrolet Niva

Когда все готово, можно приступать к работе в такой последовательности

  1. Отсоединить разъем датчика положения коленвала (ДПКВ).
  2. Открутить болт крепления датчика отверткой и снять прибор.
  3. Отвернуть гайку крепления альтернатора на 2-3 оборота.
  4. При необходимости открутить крепление натяжного ролика и переместить его вверх.
  5. Ослабить привод, перемещая альтернатор к блоку цилиндров.
  6. Поддомкратить правое переднее колесо.
  7. Поставить прямую передачу на коробке скоростей.
  8. Отодвинуть ременную передачу со шкива помпы по направлению радиатора.
  9. Вращать поддомкраченное колесо против часовой стрелки до момента снятия детали со шкива.

Ремень генератора: когда нужна замена ремня Шевроле Нива

Прежде всего, по регламенту на Шевроле Нива проверку состояния ремня привода вспомогательных агрегатов следует проводить каждые 15 тыс. км пробега. Другими словами, проверять ремень нужно на каждом ТО, параллельно замене фильтров, моторного масла и т.д.

Что касается замены, на практике по пробегу необходимо осуществлять замену каждые 50-60 тыс. км, по времени менять ремень лучше каждые 2-3 года. Однако следует учитывать, что эти данные актуальны для оригинальных ремней или аналогов высокого качества.

Обратите внимание, если используются дешевые изделия сомнительного качества, случайно приобретена подделка под оригинал, тогда замена может потребоваться намного раньше. Не редки случаи, когда новый ремень генератора свистит сразу после установки, быстро изнашивается и рвется уже через 10-15 тыс

км пробега.

Идем далее

Следует также учитывать, что уделить внимание ремню привода вспомогательных агрегатов может потребоваться не только в рамках плановой проверки, но и в том случае, если с ремнем возникли проблемы

Как правило, основными признаками принято считать:

  • свистит ремень генератора;
  • имеются проблемы с зарядкой АКБ;
  • возросло усилие на руле, ГУР работает некорректно;
  • появился посторонний шум при работе ДВС;
  • кондиционер автомобиля не работает должным образом;

При появлении таких симптомов применительно к Ниве, а также во время плановой проверки, ремень Нива Шевроле нужно осмотреть визуально, а также проверить его натяжение. Дело в том, что данное резинотехническое изделие подвержено деформации, разрушению и старению. Естественно, в процессе эксплуатации ремень может вытягиваться, расслаиваться, трескаться и т.д. В конечном итоге, может произойти обрыв.

Также состояние даже нового ремня может значительно ухудшится в том случае, если на его поверхность попадает масло, топливо, другие смазки и технические жидкости, химические реагенты, кислоты и тому подобное. Такие жидкости быстро разъедают резину и разрушают сам ремень, что также не добавляет ему прочности. В любом случае, ремень нужно внимательно осматривать.

Более того, даже если визуально ремень генератора (он же ремень привода вспомогательных агрегатов, ремень привода навесного оборудования) не вызывает нареканий, необходимо проверить его натяжение. Как правило, часто бывает так, что ремень выглядит нормально, но растянулся. Само собой, он начинает проскальзывать на шкивах.

В подобной ситуации необходимо сначала проверить натяжение и подтянуть ремень Шевроле Нива. Если же подтяжкой проблему решить не удается, остается только замена ремня генератора Шевроле Нива.

Замену выполняем следующим образом:

Но прежде чем приступить к замене  подшипника, следует проверить в каком он состояние, является ли он работоспособным. Чтобы это сделать следует его покрутить, если слышны щелчки, трески или вытекает смазка, то замена необходима. Многие заблуждаются, считая, что если поверхность в норме и нет люфта, замена не нужна, ведь внутри имеются подвижные элементы, которые стираются со временем и требуется их заменяя.

1.    Снимаем защитную крышку самого подшипника.

2.    Снимаем удерживающую гайку, которая удерживает всю конструкцию подшипников, сделать это можно при помощи ключа на семнадцать.

3.    Снимаем расположенное за подшипником дистанционное кольцо.

4.    Устанавливаем новое кольцо.

5.    Устанавливаем новый подшипник, предварительно сверив его с диаметром обеих деталей, чтобы исключить неработоспособность механизма.

6.    Затем фиксируем подшипник с помощью шайбы, пружинного механизма и гайки.

7.    После чего надеваем его на новый ролик.

8.    Натягиваем ремень на ролик и шкифки, последовательность работы можете посмотреть в статье нива шевроле замена генератора.

Сбор всех элементов происходит в обратном порядке, после чего делаем окончательную проверку всего механизма.

Если вдруг обнаруживается что ремень идет туго, его следует ослабить, есть несколько способов это сделать:

  •  Ставим автомобиль на четвертую передачу, накидываем его на ролик и толкаем  по направлению, которому вращается коленчатый вал. После этого он начнет проворачиваться, начинаем его  тянуть  на шкиф генератора, после чего он сам должен встать на свое место.
  •    Можно не толкая сделать все тоже,  просто следует приподнять колесо, прокрутив его или  просто покрутить сам генератор.

Вся работа по замене деталей занимает несколько часов. Таким образом, замену роликов можно произвести самостоятельно быстро и легко. Диагностику и замену  движущих частей необходимо проводить регулярно, для того чтобы предотвратить в дальнейшем поломки деталей. Рекомендуется, каждые сорок тысяч километров проводит проверку и соответственно замену всех поврежденных  деталей.

Ремонт устройства своими силами

Теперь поговорим о том, как производится ремонт генератора. Процедура ремонта может быть выполнена на СТО или в гаражных условиях, разумеется, если вы имеете понятие о том, что нужно делать.

Замена ремня генератора

Как правильно поменять ремень генератора:

  1. В первую очередь демонтируется разъем с ДПКВ, после чего откручивается и извлекается винт, который фиксирует этот регулятор.
  2. Гайку, которая фиксирует устройство, следует немного ослабить, но полностью не выкручивать. Генераторный узел можно сдвинуть к блоку, после чего на смещенном устройстве можно будет без проблем демонтировать ремешок, поскольку он будет ослаблен.
  3. Используя домкрат, который заранее нужно установить с той стороны, где расположен узел, необходимо немного приподнять авто, включив первую скорость.
  4. Далее, потяните за сам ремешок таким образом, чтобы он мог отойти от вала помпы. Затем прокрутите колесо до того момента, пока на шкив не перейдет место натяжки.
  5. Следующим этапом замены ремня генератора будет демонтаж ремешка с других валов.
  6. Что касается установки нового, то его сначала следует надеть на вал узла и коленчатого вала, только после этих действий он может быть установлен на вал помпы.
  7. Колесо поворачивается до того момента, пока ремешок не попадет на шкив. Затем устройство ставится на место, производится натяжка ремешка, после чего узел фиксируется к кронштейну при помощи гайки. Завершающим этапом будет монтаж ДПКВ на место (автор — канал Иг К).

Замена ролика натяжения

Ремонт генератора Нива Шевроле может заключаться в замене натяжного ролика. Основной деталью этого элемента является подшипник, поэтому если ремешок ослаб, то в первую очередь необходимо проверить именно его. Если ролик исправный, то прокручивание подшипника будет тихим, любые рывки должны отсутствовать.

Для замены элемента выполните следующие действия:

  1. Сначала установите лом или другой инструмент таким образом, чтобы вал сцепления заблокировался. Это позволит предотвратить движение коленвала.
  2. Затем ослабляется винт, который фиксирует сам ролик, снимается напряжение, поступающее на ремешок.
  3. Откручивается осевой винт, после чего ролик можно демонтировать.
  4. Устанавливается работоспособный ролик, производится регулировка натяжения ремешка. После замены убедитесь в работоспособности устройства.

Замена щетки

Изношенный и новый регуляторы напряжения

  1. Для замены этих компонентов регулятор необходимо полностью снять. Также от АКБ отключается клемма «-» и отключается проводка, идущая от генераторного узла.
  2. Далее, демонтируется колодка проводов, с наконечников которых снимается прорезиненный колпачок — этот компонент предназначен для защиты. После этого с проводов необходимо выкрутить гайку, которая крепила их к блоку механизма.
  3. Затем нужно отсоединить пружинные крепления и демонтировать пластмассовых кожух, используя отвертку с крестовым наконечником, выкручиваются фиксаторы регулятора.
  4. Демонтируется регулятор вместе с щетками, после чего от этого элемента нужно отключить провода.
  5. Щетки меняются, дальнейшая сборка конструкции осуществляется в обратной последовательности. Щетки следует менять в том случае, если их длина составляет меньше 0.5 cм. В том случае, если длина щеток нормальная, а генераторное устройство работает некорректно, нужно осуществить диагностику регуляторного элемента, а также электроцепи на участке от него до щеток.

Демонтаж генератора

  1. Замена генератора начинается с демонтажа устройства из подкапотного отсека. Отсоединяется вся проводка, идущая к нему, также нельзя забывать и об отключении аккумулятора. Демонтируется защитный пластиковый кожух.
  2. Выкручиваются гайка фиксации проводов и винт, крепящий узел. Отсоединяется крепление в форме болта, оно расположено внизу конструкции, после чего извлекается ремешок.
  3. Когда все болты будут откручены, механизм можно извлечь из кронштейна, для этого может понадобиться монтажная лопатка.
  4. Чтобы произвести монтаж нового узла, все действия следует повторить в обратной последовательности. После того, как будет установлен новый генератора, необходимо произвести диагностику состояния ремешка привода, а также произвести регулировку натяжения.

Извините, в настоящее время нет доступных опросов.

Особенности устройства и принцип действия

Генератор типа 37.3701 – переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода), с вентилятором у приводного шкива и вентиляционными окнами в торцевой части. Для защиты от грязи задняя крышка генератора закрыта защитным кожухом.

В основе работы генератора лежит эффект электромагнитной индукции. Если катушку, например, из медного провода, пронизывает магнитный поток, то при его изменении на выводах катушки появляется переменное электрическое напряжение. Такие катушки, помещенные в пазы магнитопровода (железного пакета), представляют собой обмотки статора – важнейшей неподвижной части генератора – именно они генерируют переменный электрический ток.

Магнитный поток в генераторе создается ротором. Он тоже представляет собой катушку (обмотка возбуждения), через которую пропускается постоянный ток (ток возбуждения). Эта обмотка уложена в пазы своего магнитопровода (полюсной системы). В состав ротора – важнейшей подвижной части генератора – входят также вал и контактные кольца. При вращении ротора напротив катушек обмотки статора появляются попеременно “северный”, и “южный” полюсы ротора, т. е. направление магнитного потока, пронизывающего обмотки статора, меняется, что и вызывает появление в них переменного напряжения.

Для того, чтобы получить из переменного напряжения постоянное, используют шесть силовых полупроводниковых диодов, которые составляют между собой выпрямительный блок установленный внутри корпуса генератора.

Питание обмотки возбуждения осуществляется от самого генератора и подводится к ней через щётки и контактные кольца.

Для обеспечения же первоначального возбуждения генератора, после включения зажигания, к клемме “В” регулятора напряжения, подводится ток по двум цепям.

  1. Плюс АКБ – контакт 30 генератора – контакты 30/1 и 15 замка зажигания – контакт 86 и 85 обмотки реле зажигания – минус АКБ. Реле включилось, и ток пошёл по второй цепи:
  2. Плюс АКБ – контакт 30 генератора – контакты 30 и 87 реле зажигания – предохранитель №2 в блоке предохранителей – контакт 4 белого разъема в комбинации приборов – резистор 36 Ом в комбинации приборов – контрольная лампа зарядки АКБ – контакт 12 белого разъема в комбинации приборов – контакт 61 – вывод “В” регулятора напряжения – обмотка возбуждения – вывод “Ш” регулятора напряжения – выходной транзистор регулятора напряжения – минус АКБ.

После пуска двигателя обмотка возбуждения питается с общего вывода трёх дополнительных диодов, установленных на выпрямительном блоке, а напряжение в системе электрооборудования автомобиля контролируется светодиодом или лампой в комбинации приборов. При исправно работающем генераторе после включения зажигания светодиод или лампа должны светиться, а после пуска двигателя – гаснуть. Напряжение на 30-м контакте и общем выводе 61 дополнительных диодов становится одинаковым. Поэтому ток через контрольную лампу (светодиод) не протекает, и она не горит.

Если лампа (светодиод) горит после пуска двигателя, то это означает, что генераторная установка неисправна, т. е. вообще не выдаёт напряжение, или оно ниже напряжения АКБ. В этом случае напряжение на разъёме 61 ниже напряжения на контакте 30. Поэтому в цепи между ними протекает ток, проходящий через светодиод/лампу. Он/она загорается, предупреждая о неисправности генератора.

Замена генератора Шевроле Нива

За электроснабжение автомобиля во время работы двигателя отвечает генератор. При диагностике некоторых неисправностей требуется замена генератора Шевроле Нива, однако предварительно следует убедиться в целесообразности данной процедуры.

Признаки неисправности генератора

Как следствие того, что назначение генератора вполне определено, его выход из строя легко диагностировать. Подлежит ли генератор Шевроле Нива ремонту или нет, но его обязательно придется снять с автомобиля. Существует несколько элементарных диагностических манипуляций, чтобы убедиться в необходимости ремонта.

  • Горящая на панели приборов лампа индикатора заряда аккумуляторной батареи.
  • Чрезмерно быстрая разрядка аккумулятора при работающем двигателе.
  • Изменение яркости света при увеличении оборотов двигателя.
  • Все эти признаки указывают либо на полное отсутствие зарядки, либо на недостаточный ток зарядки, что ведет к замене узла.
  • Можно посмотреть видео, в котором описывается порядок съема генератора.
  • Для того, чтобы своими руками провести ремонтные работы, необходимо обладать подходящим инструментом, а также знать алгоритм выполнения всех действий.

Инструмент для работы

Для проведения работ по замене устройства на автомобиле Нива Шевроле понадобятся:

  • ключ на 8 рожковый;
  • ключ на 10 рожковый;
  • головка на 10, вороток
  • ключ на 13 рожковый
  • ключ на 17 рожковый

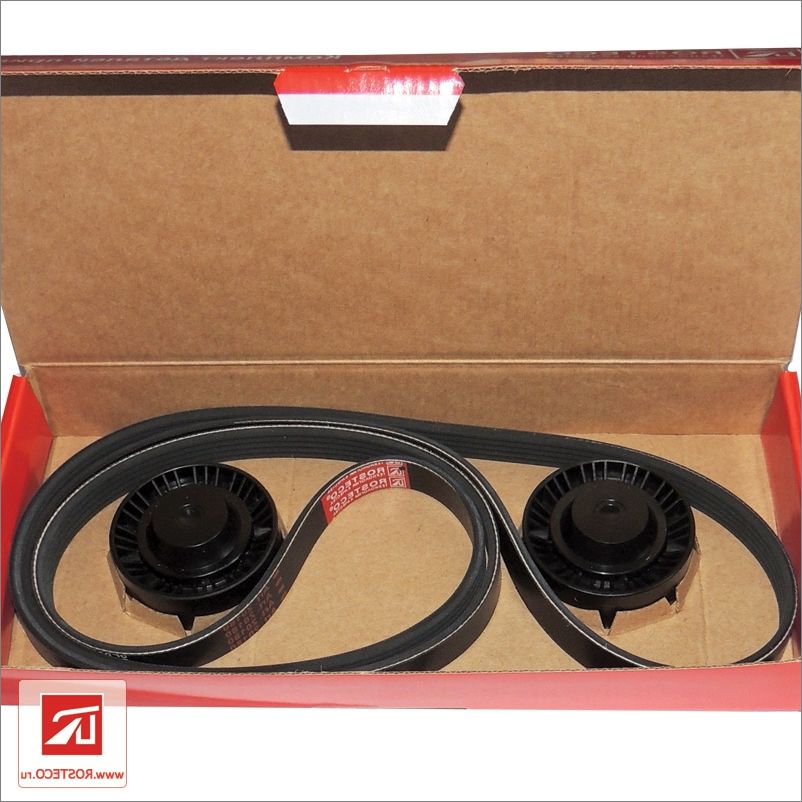

  • поликлиновый ремень (рекомендуется после снятия ремня привода устанавливать новый).

Алгоритм замены генератора

Первым делом необходимо побеспокоиться о собственной безопасности, сняв клеммы с аккумулятора. В зависимости от видов клемм потребуется ключ на 10 или на 8.

Затем на задней панели генератора отворачивается провод с контактного болта и снимается колодка со щеточного узла.

Натяжка ремня генератора осуществляется с помощью специальной пластины – натяжителя. Ее можно регулировать, предварительно ослабив болты крепления. Найти пластину натяжителя можно в районе натяжного ролика. Эта пластина крепится тремя болтами. Их откручивать удобнее рожковым ключом на 10 мм. Однако только два болта легко откручиваются рожковым ключом.

Для третьего предусмотрена трещотка или вороток. Болты полностью не откручиваются, а лишь слегка приотпускаются. Тут же, рядом с пластиной можно увидеть регулировочный болт. Ключом на 10 его необходимо полностью выкрутить, при этом пластина натяжителя вместе с источником тока подадутся в сторону, ослабив ремень.

Более подробнее о том, как снять ремень, можно почитать здесь.

Замена помпы Шевроле Нива

Остается лишь демонтировать ремень и открутить генератор, который крепится двумя ботами, вверху и внизу. Для этой процедуры потребуется ключ на 13 мм, однако если болты будут проворачиваться, то придется их удерживать сзади ключом на 17.

Установка генератора

Замена генератора Шевроле Нива сводится к последующей установке устройства. Действовать необходимо по тому же алгоритму. Естественно, в этом алгоритме необходимо изменить порядок действий на обратный. Сначала прикручивается узел к двигателю с помощью двух болтов.

Их не рекомендуется полностью затягивать, ведь впоследствии еще предстоит натяжка ремня. Новый поликлиновый ремень должен надеваться на шкивы с небольшим усилием.

Обходить шкивы необходимо в следующей последовательности: шкив гидронасоса, ролик (натяжной), шкив коленчатого вала, шкив усилителя руля, ролик (обводной), шкив самого устройства.

С помощью болта регулировки добиваемся, чтобы ремень в верхней свободной части при действии с усилием имел прогиб в 15-16 мм. Только после этого затягивают три болта натяжной пластины, после чего следует проверить затяжку болтов крепления источника тока.

Подсоединение генератора

Для того, чтобы подсоединить источник к цепи, необходимо сначала завершить работы на задней его панели, а затем только подключать клеммы к АКБ. Все контакты должны быть чистыми, поэтому провода следует почистить от окислившегося налета и грязи.

Клеммы на аккумуляторе должны быть затянуты, в противном случае они будут быстро окисляться. При запуске двигателя с рабочим генератором контрольная лампа должна сразу погаснуть после запуска.

Однако специалисты предпочитают оценить работу генератора, измерив напряжение на клеммах.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Все про автомобили
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
