Как снять блок фару и заменить лампочки ваз-2123

Виды фар

Светодиодные фары

На Ниву 4х4 можно заказать с Китая. Диодные фары без проблем подходят на Ниву.Лампы присылают в специальной коробке с переходником, один под лампу Н4, другие два маленьких разъема на окружность фары, так называемый ангельский глаз. Для нашего региона можно взять двух цветов желтого и белого, чтобы при повороте белый цвет окружности гас, а мигал только желтый цвет.Чтобы такие фары на ниву 21214 установить, нужно доработать штатные места. Для установки пекинских фар, необходимо увеличить заводские прорези для установки фар, чтобы установить ободок, который непосредственно держит при движении саму фару. Затем подключаем фары к клемам и проверяем освещение на дороге. Конечно светит диодная оптика на ниву на порядок ярче обычных, что очень положительно сказывается на движение.

Линзованные фары

также имеют по ободу ангельский глаз, по центру стоит линза. Отдельно к линзе покупаем ксеноновую лампу. В комплекте лампа Н4 не светит вообще, даже хуже, чем заводская. Поэтому чтобы добиться хорошего света, надо поменять новую оптику на старую и вставить внутрь светодиодную лампу, свет будет очень хороший. Но есть одно большое но, такой свет запрещено устанавливать на наших дорогах.

Хрустальные фары

Хелла на ниву, размер 169 мм. Эта фара подходит на модели многих автомобилей 80 годов выпуска, как форд или галенваген. Эта фара универсальная и подойдет даже на Хамер. Фара универсальная, но по качеству отличается от подобных, так как изготовлена в Германии, а немцы, есть немцы. На фаре шикарная амальгама, отражающие свойства 92%, это очень хороший показатель. Качество света несоизмеримо нашей оптике.

При всех своих преимуществах стоимость фары 1700 рублей. К фаре лучше брать специальную лампу тоже немецкую Н4+90, где плюс 90 обозначает прибавку света, за счет перекаленной нити. Появляется классный фокус и яркость. Также к основной фаре Хелла можно поставить дополнительные противотуманные фары коми 500, которые прекрасно сочетаются с основными фарами Хелла.

Противотуманные фары 160 мм. Очень пригодятся водителям, которые приобретают Ниву, чтобы помесить нашу современную действительность. Вот эти фары очень хорошо освещают обочину. Освещение по диагонали 160 градусов, при дальности освещения 30 метров, для бездорожья очень приличное расстояние. В комплект ламп входят и лампочки и настоящая немецкая проводка. Такой комплект можно купить в районе 3-4тысяч рублей.

LED фары на ниву

Режим ДХО, режим поворотника, плавное загорание ДХО и поворотника. Лед фары это новый прорыв по свету на ниву, 3 мощных светодиода, которые отлично освещают дорогу. Лед фары новый прорыв на автомобиль ниву. Водонепроницаемый корпус IP67. Тюнинг фары требует тщательной подготовки на Ниву, при этом лучше обратиться в сервис. Оптика на автомобиль Ниву 21214, можно подобрать по желанию.

Геометрические размеры и контрольные точки кузова. Габариты шевроле нива

РазноеГабариты шевроле нива

Главное предназначение габаритных огней на транспорте – это визуальное обозначение габаритов. Также они могут применяться в качестве стояночного освещения. В настоящее время для передних габаритных фонарей существуют несколько обозначений: собственно габаритные огни, парковочные лампы (на рынке США и Канады), подфарники или просто передние фонари (на рынке Великобритании).

В соответствии с законодательством стран Северной Америки габаритные фонари могут иметь рассеиватели или лампы белого или янтарно-оранжевого цвета. Во всем остальном мире допускается применение рассеивателей и ламп только белого цвета. Сила свечения ламп габаритных огней также оговаривается нормативами и должна составлять от 4 до 125 кд. Есть несколько конструктивных исполнений габаритных огней – в составе неразборной блок-фары, а также в виде отдельно смонтированного фонаря с индивидуальным рассеивателем.

Задний габарит может иметь рассеиватель только красного цвета. Согласно ПДД Российской Федерации водители обязаны использовать габариты в вечернее или ночное время суток при езде по плохо освещенным участкам дорог. Кроме того, в случае остановки или стоянки автомобиля на таких дорогах также следует включать габаритные огни. В условиях плохой или недостаточной видимости габаритные огни следует использовать совместно с фарами ближнего света (или при наличии — с противотуманными фарами).

Рассеиватели ламп передних и задних габаритов должны быть установлены попарно на одной линии. Углы обзора габаритных огней и стороны обзора нормируются законодательно. Для транспортных средств со значительными габаритами по высоте (например автобус) обязательно наличие дополнительных габаритных огней как можно ближе к верхним краям.

Передние габариты «Шевроле Нивы»

На автомобилях «Шевроле Нива» спереди применяются так называемые блок-фары. Блок-фара объединяет в себе фары обоих типов света (ближнего и дальнего), указатели поворота и лампы габаритного света.

Лампы в передней светотехнике «Шевроле Нивы»

Самой распространенной неисправностью габаритов «Шевроле Нивы» является перегорание ламп или предохранителей. Габаритные лампы левого и правого борта автомобиля имеют отдельные предохранители (штатный номинал 5 Ампер). В блок-фаре устанавливаются следующие лампы:

лампа фары АКГ 12-55 с цоколем Н1;
лампа фары Н7;
лампа поворота PY21;
лампа габарита А12-5-2 (W5W).

Замена лампочки габаритов «Шевроле Нивы» в блок-фаре не требует снятия самой фары с автомобиля. Перед сменой ламп необходимо обесточить электросистемы машины путем отсоединения аккумулятора. На задней части корпуса фары установлены резиновые пыльники. Пыльники прикреплены плотно для обеспечения герметичности фары. Для замены необходимо провернуть пыльник в левую сторону и извлечь неисправную лампу. После замены лампы пыльник следует вернуть на место.

Задние габаритные огни «Шевроле Нивы»

Задний фонарь «Шевроле Нивы» имеет схожую с блок-фарой неразборную конструкцию, что позволяет осуществлять только работы по замене ламп. В фонаре совмещены лампы, сигнализирующие о торможении, совершении поворота, сигнализация включенной передачи заднего хода и сами габариты «Шевроле Нивы».

Замена лампы

Замена лампочки ближнего света на Нива Шевроле, как уже было сказано выше, осуществляется довольно просто.

Главное – соблюдать следующую последовательность:

Прежде всего нужно открыть капот и отключить клемму аккумулятора «-» . Если работа ведется над левой фарой, то для удобства аккумулятор можно полностью демонтировать. С правой стороны можно демонтировать бачок омывателя стекла, что также даст больше рабочего пространства.
Затем нужно снять заглушку блок-фары, которая фиксируются защелкой, выполненной из каленой проволоки . У некоторых модификаций используются две круглые заглушки, установленные над отсеками ближнего и дальнего освещения. В этом случае нужно просто открутить заглушку (на фото под номером 6).
После демонтажа кожуха надо отсоединить своими руками колодку с проводами от цоколя .

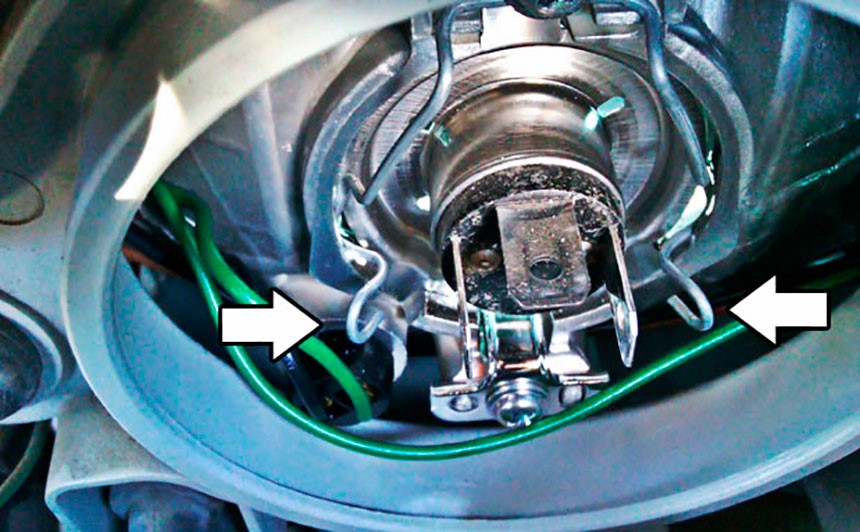

Далее нужно демонтировать защелку, которая прижимает цоколь к снованию фары . Пружинку нужно просто сжать пальцами и вывести ее края из цоколя.

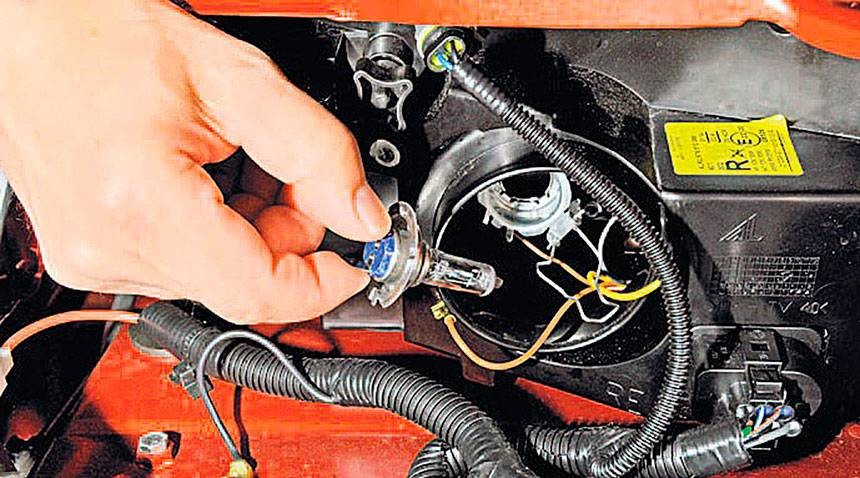

Теперь можно изъять перегоревшую лампочку и установить на ее место новую .
Затем работа выполняется в обратном порядке – устанавливается фиксирующая пружина, надевается колодка на контакты цоколя и затем монтируется кожух, который фиксируется защелкой, или круглая заглушка.

Вот, собственно, и вся инструкция по замене лампы. (См. также статью Схема электропроводки Нива Шевроле: особенности.)

Если лампы все равно не горят – ищем, где стоит предохранитель

Если после замены лампы ближнего света фары все равно не ожили, вполне вероятно, что сгорели питающие их предохранители. Чтобы проверить их исправность, необходимо добраться до блока предохранителей, который расположен слева от рулевой колонки и закрыт крышкой, которая, в свою очередь, крепится двумя винтами. Отворачиваем винты и снимаем крышку.

Местонахождение блока предохранителей на Шевроле Нива

Как я говорил ранее, в 2009 году был произведен рестайлинг, который затронул и монтажный блок автомобиля. Если у нас Нива до 2009 года выпуска, то ориентируемся на следующее фото:

Блок предохранителей на Ниве до 2009 года выпуска

Здесь за левую и правую лампы ближнего света отвечают предохранители F2 и F12 соответственно. На моделях после 2009 года выпуска нумерация предохранителей сохранилась, но поменялось их местоположение. На фото ниже F2 и F12 я пометил стрелками.

Блок предохранителей на Ниве после 2009 года выпуска

Вот и все о замене ламп ближнего света в Ниве Шевроле. Прочтя эту статью, ты без труда сможешь устранить эту пустяковую неисправность самостоятельно.

Нива Шевроле – бюджетный внедорожник с хорошими характеристиками. Кузов автомобиля комфортный, двигатель мощный, комплектация качественная. Производитель учел особенности наших дорог, и предложил машину, которая уверенно едет, как по асфальту, так и бездорожью.

Владельцы Chevrolet Niva, как правило, ее эксплуатируют в непростых условиях. Попавшие камни или ветки негативно сказываются на состоянии фар, потому что это одна из самых уязвимых деталей транспортного средства. Повреждается не только корпус, но и внутренняя часть конструкции. В итоге лампочки быстрее выходят из строя.

В стандартной комплектации установлены осветительные элементы двух типов: Н7 и Н1. Первый обеспечивает ближний свет, второй дальний. Точки канала в них имеют оптимальное размещение, что позволяет получить хороший световой поток в любое время суток.

Выбирая лампочку, важно учесть рекомендации производителя

Особое внимание он уделяет двум параметрам: тип и мощность лампочки. Узнать, какие устройства лучше использовать в Ниве Шевроле, можно узнать из таблицы, приведенной ниже

Особенности замены своими руками

Перед тем, как приступить к замене или ремонту топливопроводов, необходимо сбросить давление в системе подачи бензина к мотору. Для этого придется выполнить следующие действия.

Необходимо обесточить бензонасос, который обеспечивает подачу бензина к форсункам двигателя. Реле питания бензонасоса находится в салоне со стороны водительского сидения. При снятии крышки передней торпеды открывается блок, состоящий из четырех реле. Реле бензонасоса — третье по счету.
После отключения бензонасоса нужно «сжечь» топливо, оставшееся в системе. Для этого нужно завести движок и оставить его включенным, пока он не заглохнет из-за недостатка бензина.
Для окончательной проверки пробуют снова запустить мотор, покрутив стартер несколько секунд.

Демонтаж гибких шлангов выполняется из моторного отсека.

Место крепления шлангов к входной трубке обозначается желтой предупреждающей маркировкой. Требуется снять шланг с трубки, отсоединив пластиковый фиксатор и потянув шланг в противоположном направлении.
Второй конец шланга присоединяется к топливному фильтру на крепежную гайку. Открутить ее можно ключом на 10.
После осмотра мест креплений приступают к монтажу нового шланга. Он крепится аналогичным способом — конец, присоединенный к топливопроводу, присоединяется на фиксирующую гайку, другой конец — на пластиковый фиксатор.

Таким же способом меняют шланг, соединяющий выходную трубку и топливопровод бензобака.

Замена металлических элементов может потребовать использования подъемника или смотровой ямы. Магистральные топливопроводы проложены под днищем автомобиля, поэтому для осмотра на предмет повреждений понадобится фонарик.

Как уже говорилось, если поврежденный участок небольшой (не более 15 см), то его можно отрезать болгаркой и заменить на шланг. Подойдут только армированные шланги из бензостойкой резины, имеющие маркировку Fluroelastomer (фторкаучук). Шланг надевается на топливопровод, поэтому его внутренний диаметр должен равняться внешнему диаметру трубы.

Если размер удаленного поврежденного участка превышает 15 см, для замены используют металлическую трубку. В качестве соединительных элементов выступают отрезки армированного шланга, надеваемые на металлические окончания трубопровода и соединительной трубки. Длина каждого из отрезков шланга не должна превышать 10 см.

Если повреждение топливных трубок Шевроле Нивы имеет больший объем, то их ремонт нецелесообразен. В таком случае придется менять топливопроводы на новые.

Отводящая и подводящая трубки топливной магистрали снимаются достаточно просто. Для этого не нужно использовать подъемник или смотровую яму — все работы выполняются из подкапотного пространства.

Обесточить автомобиль, отключив минусовую клемму аккумулятора.
Отсоединить резиновый шланг, крепящийся к трубке на фиксатор.
Второй конец трубки открутить от топливного фильтра с помощью ключа на 10.

Магистральные топливопроводы, соединяющие бензобак с топливным фильтром, снимают после установки Шеви Нивы на смотровую яму.

Немного опустить бензобак, чтобы он не мешал демонтажу. Для этого следует используют монтажку, которой отдавливают бензобак, пока он немного не сойдет с петель крепления.
Отсоединить гибкий шланг, соединяющий магистраль с топливным фильтром. Если меняется отводящая магистраль, отсоединить шланг, соединяющий ее с отводящей трубой.
К бензобаку магистраль присоединяется с помощью пружинных зажимов. Для отсоединения потянуть трубку в противоположную сторону. После того, как зажим отсоединился, вытянуть магистраль руками.
Установить новую трубку. Если меняют магистраль подачи топлива, то ее длинный конец заводят в подкапотное пространство и прикрепляют к шлангу соединения с топливным фильтром. Другой конец присоединяют к бензобаку на пружинные зажимы.
При замене отводящей магистрали один ее конец крепят к бензобаку на зажимы, другой привинчивают к шлангу, соединяющему магистраль с трубкой отвода бензина.

Замена ламп ближнего света Шевроле Ниву — Chevrolet Niva, 1.8 л., 2011 года на DRIVE2

Всем привет!

Вчера перегорела левая лампа ближнего света. Да, опять левая. Не знаю почему так повелось, но всегда тухнет первой именно левая лампа. Меняю всегда обе сразу.

Не потому что буржуй, а чтобы не объяснять потом ДПС “почему у меня фары разным светом светят”, и не ковыряться лишний раз, доказывая, что я там ничего противозаконного не “наколхозил”.

К тому же, вторая лампа тоже уже с порепаной нитью накала, долго все равно не проживет.

Поэтому меняю обе. В прошлый раз это был Osram Night Breaker. Как на картинке снизу. Никаких нареканий, кроме цены в 1700 рублей. Хватило их на 2 года при том, что я не ставил себе отдельно ходовые огни.

Всегда врубаю ближний свет. Так же могу отметить, что светят белым светом, что создает определенный комфорт при езде ночью. Ну и заявленную яркость 120% вроде выполняют, хотя это только “на глаз”.

Приборами не измерял.

Osram Night Breaker

В этот раз тоже мог их купить, но вот нашел в продаже другие: Philips Racing Vision с заявленной яркостью 150%. Не то чтобы я фанат яркости, но всегда приятно, когда фары хорошо светят, глазам легче.

Говорят, что от этого ресурс у ламп меньше, но если судить по Осрам, то 2 года продержались. Не могу сказать, что родные лампы работали дольше. Цена за Филипсы = 1400 рублей.

Посмотрим, как будут светить и на сколько их хватит.

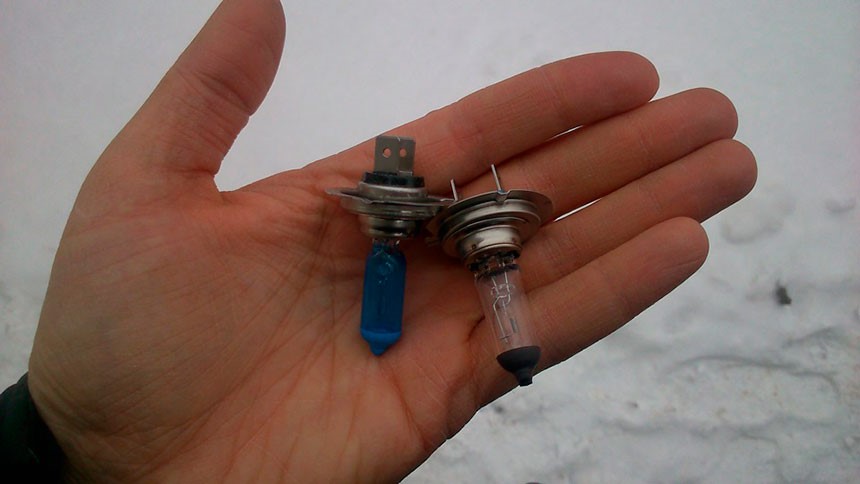

Выглядят так:

Полный размер

Philips Racer Vision

Полный размер

Philips Racer Vision

Для тех, кто только еще изучает устройство Шевроле Нивы скажу, что замена ламп элементарная. Поездки на сервис не требует.

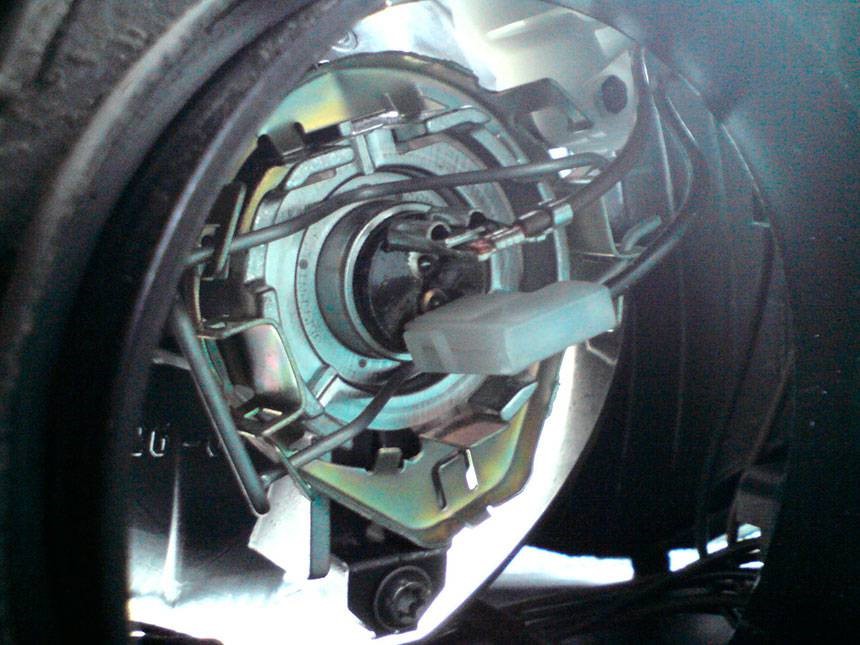

Снимаете резиновые пыльники с тыльной стороны фар (там ошибиться невозможно), снимаете клеммы с лампы (запоминаете цвета проводков, они разные), жмете пружинку вниз и в сторону и лампа отщёлкивается. Обратно так же вставляете новую (не трогайте за стекло! чтобы не выпачкать).

Вставляется она в гнездо единственно правильным путем. Там спец “язычок” есть для этого. Не перепутаете. Дальше защелкиваете ее. Одеваете проводки. Закрываете пыльники. Для замены правой фары, надо будет отстегнуть на время и отодвинуть бочок с омывайкой.Ничего сложного.

Но вы будете уверенны, что у вас будут стоять именно ваши хорошие дорогие лампы. А то бывает, что на сервисе ставят не то, что привез, а что-нибудь “другое”…

Спасибо за внимание!

Цена вопроса: 1 400 ₽

Виды фар

Светодиодные фары

Линзованные фары

Хрустальные фары

LED фары на ниву

новые перчатки, поскольку прикосновение к колбе пальцами или ветошью со следами масла может сильно снизить срок службы лампы или вывести ее из строя
ключ на 10
2 лампы H7 (лучше производить полную замену ламп, поскольку при одинаковом количестве часов работы в скором времени может выйти из строя другая)
ветошь для удаления пыли и грязи вокруг места установки.

Замена лампы ближнего света на Шевроле Нива

Шевроле Нива наиболее популярным среди бюджетных внедорожников. Помимо комфортного кузова шеви нива имеет хорошие характеристики. Таким оно получилось потому тому, что разрабатывалось для передвижения по отечественным дорогам. В результате Нива может уверенно ехать не только по асфальту, но и грунтовому покрытию и бездорожью. У «бедной старушки» Нивы много проблем, но одна из них самая большая — это свет, оптика на ниву, который вообще не горит, этому и посвящается наша статья. У автомобилей Нива своя особенность свет куда то светит, но только не на дорогу.

При этом часто могут возникать повреждения передней части автомобиля в результате попадания камней или веток. В первую очередь страдают фары на шеви ниву, как наиболее хрупкая деталь. От ударов может повредиться не только корпус, но и сами лампы. Они могут перегореть в результате повреждения спирали.

С завода автомобиль поставляется с двумя типами лампочек. H7 используется, чтобы светил ближний свет Нива Шевроле и Н1 для дальнего. Эти лампы способны обеспечивать хорошее освещение в темное время суток за счет оптимального размещения точки накала.

Какие бывают лампы

Выпускаются лампы с разными параметрами. Так, выбирают не только яркость, но и световую температуру, чтобы получить оптимальное освещение при передвижении по мокрой дороге, в туман или на заснеженной трассе.

Лампа ближнего света Шеви Нива стандарта Н7 потребляет 55Вт. Не следует устанавливать слишком мощные, поскольку будет риск перегрева плафона и проводки. Так же при использовании таких источников света будет повышенный разряд аккумулятора.

Кроме качества света их различают и по типу устройства:

светодиодные
ксеноновые
галогенные

Изначально фары для нивы разрабатывались для использования галогеновых ламп. Их отличает невысокая стоимость и хороший свет. Обычно такого типа хватает для многих водителей шеви нивы, поскольку они имеют хороший ресурс и не требуют подключения дополнительных дорогих компонентов.

Лампа ближнего света Нива Шевроле представляет собой стеклянную колбу с заключенной внутри спиралью. Внутри закачивается газ, который замедляет процессы окисления спирали и дольше сохраняет ее состояние. Одним из недостатков является высокая температура во время работы. Это влияет на быстрый выход из строя оптических элементов. Но по утверждениям специалистов этот вид лампы оптимальный.

Задние фонари

Тюнинг по свету надо делать очень аккуратно, чтобы не попадать под запрет и не нарушать правила дорожного движения. При покупки подфарников(надфарников) можно также перейти на новые образцы, они могут быть более однотонного цвета, желтого или белого. Подфарники (надфарники) на Нива 21214 также легко поменять самому. Подфарники на Ниву лучше ставить однотонного цвета. Подфарники Нива служат достаточно долго. Задние фонари при движении на Нива также подвержены меньшему повреждению и имеют большой ресурс износа.

Как выбрать лампу

На рынке большое количество предложений от производителей, которые имеют те или иные преимущества

Поэтому в первую очередь следует обращать внимание на особенности

В первую очередь она должна обладать такими качествами как:

комфортный и яркий свет
долгий срок службы
выгодная стоимость

Так же надо смотреть на производителя. Лампы известных марок могут быть более дорогими, при этом в них будут использованы качественные материалы.

Не ставить лампы с увеличенным функционалом, например наиболее долговечные – это достигается как правило за счет снижения яркости, что может быть небезопасным в темное время суток.

Задние фары на Ниву лучше ставить стандартные, так как другие виды не подходят в пазы. Задние фонари в основном светят одинаково.

Светодиодные фары

Чтобы такие фары на ниву 21214 установить, нужно доработать штатные места. Для установки пекинских фар, необходимо увеличить заводские прорези для установки фар, чтобы установить ободок, который непосредственно держит при движении саму фару. Затем подключаем фары к клемам и проверяем освещение на дороге.

Лампы ближнего света на автомобиле «Нива Шевроле»

В этом автомобиле за ближний свет отвечают лампочки H7 галогенного типа. Это однонитевые светильники фланцевого типа. У них зазор между спиралью и фланцем — фиксированный, что позволяет точке накала всегда быть в фокусе отражателей. Это даёт комфортный свет, обеспечивающий хороший обзор.

Современная промышленность изготавливает различные модификации таких светильников. Для этого используются разные технологии, которые обеспечивают параметры, отвечающие за показатели света и мощности.

Для светоисточников H7 принимается стандарт мощности 55 Вт, однако существуют разновидности с повышенными мощностными характеристиками, рекомендованные только для внедорожного использования.

Такие источники освещения бывают трёх типов:

галогенными;
ксеноновыми;
светодиодными.

«Нива Шевроле» использует первый из перечисленных типов — галогенки. Они отличаются невысокой стоимостью, вследствие чего очень популярны среди водителей. Они обеспечивают комфортный правильный свет и не требуют для своей работы дополнительных устройств.

Такой светильник состоит из колбы, для изготовления которой используются твердосплавные или кварцевые виды стекла, а также из нитки накаливания и газа с добавлением галогенов. Главным «минусом» таких светоисточников является очень высокая температура в рабочем режиме. Это сильно влияет на изнашиваемость оптики. Но знатоки утверждают, что именно в галогенных H7 — оптимальное соотношение цены и качества, что делает их сегодня самой широко используемой разновидностью ламп.

Замена лампы ближнего света на Шевроле Нива

Автомобиль Шевроле Niva является совместным проектом компаний GM и ВАЗ. Внедорожник получил новый дизайн, разработанный совместно с инженерами американской компании, но при этом сохранил превосходные характеристики своего предшественника, позволяющие справляться с любым бездорожьем. Автомобиль прекрасно подходит для тех, кто предпочитает активный отдых и частые поездки за город.

Но езда по бездорожью периодически накладывает свои отпечатки, особенно это сказывается на передней части автомобиля, больше всего подверженной механическим повреждениям. Часто из-за тряски или перегрева выходят из строя лампы ближнего света

При замене лампы всегда следует обращать внимание на ее тип, а так же характерные особенности

В авто Шевроле Нива используются галогенные лампы формата H7. Это лампы накаливания, основным элементом которых является однонитиевая спираль. При этом светящийся элемент расположен статично, чтобы иметь наиболее большее отражение в зеркальной поверхности фары. Такие лампы, как правило дают комфортный свет, который не вызывает напряжение у водителя и обеспечивают достаточный обзор.

В настоящее время существует большое количество различных модификаций. В основном отличаются такие показатели, как теплота цвета и мощность лампы.

В Шевроле Нива лампа ближнего света должна быть мощностью 55 Ватт. Использование более мощных ламп может привести к перегреву проводки или недостаточному заряду аккумулятора. Так же существуют специальные лампы, с повышенными характеристиками для

В настоящее время существует несколько основных типов ламп, в которых отличающим фактором является источник света:

галоген
ксенон
светодиод

На заводе-изготовителе на автомобиль устанавливаются лампы галогенового типа. Их отличает невысокая цена и относительно комфортный уровень света. Такой тип ламп пользуется популярностью из-за того, что прост в замене и не требует подключения дополнительных устройств.

Лампа такого типа состоит из колбы, нити накаливания и заполняется газом с примесями галогенов. Основным недостатком такого типа ламп является из высокая рабочая температура. Но несмотря на это по соотношению цена/качества этот тип источников света является наиболее популярным при производстве авто.

На данный момент на рынке представлено большое количество ламп стандарта H7, что может создать некоторые сложности при выборе нового источника света. Чтобы выбрать наиболее оптимальное предложение необходимо определиться с несколькими определяющими параметрами:

яркость излучаемого света
оттенок света
средний срок службы
стоимость

При изучении предложений от большинства брендов следует отдавать предпочтение известным маркам, поскольку в данном случае можно рассчитывать на наличие гарантийного срока, а так же на репутацию производителя на рынке. Так же это может гарантировать использование более качественных материалов при производстве изделия.

При выборе ламп с улучшенными характеристиками следует помнить, что как правило увеличение одного параметра сильно ухудшает остальные показатели. Например, увеличение мощности и яркости лампы неизменно сказывается на сроке ее службы. Энергосберегающие лампы отличаются более тусклым светом.

Лампы ближнего света для Шевроле Нива

Так же следует помнить, что лампы низкой стоимостью зачастую не обеспечивают достаточного освещения, что приводит к повышению риска возникновения аварийной ситуации на дорогах.

Основные этапы замены ламп.

Замены лампы ближнего света в Шевроле Нива не требует наличия большого количества инструментов и определенных навыков, поэтому может производиться самостоятельно без визита на СТО.

Для замены обычно требуется следующий набор материалов и инструментов

новые перчатки, поскольку прикосновение к колбе пальцами или ветошью со следами масла может сильно снизить срок службы лампы или вывести ее из строя
ключ на 10
2 лампы H7 (лучше производить полную замену ламп, поскольку при одинаковом количестве часов работы в скором времени может выйти из строя другая)
ветошь для удаления пыли и грязи вокруг места установки.

Основные этапы замены:

При помощи ключа на 10 снять минусовую клемму с аккумулятора
убрать бачок омывателя стекла из пазов и отвести в сторону
очистить с помощью ветоши защитный кожух
отсоединить от лампы блок контактов
отодвинуть фиксатор
убрать старую лампу из посадочного места, при этом не желательно прикасаться к колбе.

устанавливаем новую лампу в посадочное место и производим сборку в обратном порядке.

Не перепутать направление

Не считая головных осветительных устройств, машина вооружена габаритными и поворотными указателями. Фронтальные и задние сигналы поворотов комплектуют элементами PY21W. В исправности фонари пылают броским жёлтым светом, в отключенном виде получают серебристый колер. Подходящий элемент для тюнинга. На автомобиле обладатель будет гарцевать и в городке.

Фронтальный габаритный сигнал и боковые указатели поворотов работают на SDL устройствах W5W. Так как светодиоды чувствительны к скачкам бортового напряжения, то W5W снабжены стабилизаторами тока.

Тыльные габаритные огни, фонари для движения при условии малой видимости и сигналы торможения обустроены светодиодной лампой P21/5W с 2-мя вольфрамовыми нитями.

Источник P21W с одной нитью устанавливается в указатель света заднего хода.

Муниципальный номерной символ подсвечивается фонарём с SDL C5W. Эти же изделия ставят в салон.

Система освещения

Регулировка света фар

Примечание

: Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

Примечание

: Регулировка световых пучков фар должна проводиться только квалифицированным персоналом на станции технического обслуживания. Регулировку фар проводят с помощью оптических приборов. Если их нет, то регулировку допускается проводить с использованием экрана, как показано на рисунке ниже.

горизонтальная линия, соответствующая центрам фар;
линия, проходящая через центры световых пятен;

А и В – вертикальные линии, соответствующие центрам фар;
О – осевая линия;
h – расстояние центров фар от пола

1. Регулируются фары вращением винтов 1 и 2, указанных на рисунке ниже, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

винты регулировки пучка света блок-фары в горизонтальном направлении;
винт регулировки пучка света блок-фары в вертикальном направлении

2. Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

3. Начертите на экране вертикальные линии: осевую 0 и линии А, В, С и Е проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 55 мм линию 2 центров световых пятен.

4. Установите регулятор корректора фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

5. Включите ближний свет. Последовательно, сначала для правой фары (левая чем-либо закрывается или отсоединяется от жгута проводов), а затем для левой (правая закрыта) отрегулируйте винтами 1 и 2 (см рисунок выше) световые пучки фар. При этом смещение светового пучка фары не должно превышать ±3° в вертикальной плоскости и ±2° в горизонтальной плоскости.

6. У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рисунок экрана выше), а точки пересечения горизонтального и наклонного участков световых пятен – с линиями А и В.

Замена ламп

Блок-фары

Примечание

: Перед заменой ламп в блок–фаре снимите защитную крышку 3 (см рисунок ниже), которая фиксируется проволочным держателем 2. Для замены лампы ближнего (или дальнего) света снимите колодку 5, выведите из пазов усики пружинной защелки 6 и извлеките лампу 4.

1. Поверните патрон 1 против часовой стрелки и выньте его из гнезда.

2. Демонтировать колодку 5 ближнего света фар, для доступа к лампе габаритного света.

патрон лампы указателя поворота;
держатель;
крышка;
лампа ближнего (или дальнего) света;
колодка лампы ближнего (или дальнего) света;
защелка.

Задний фонарь

Примечание

: Замену ламп в заднем фонаре проводите со стороны багажного отделения, предварительно открыв клапан в обивке боковины.

1. Поверните патрон 2 против часовой стрелки и извлеките его в сборе с лампой. Чтобы извлечь лампу из патрона нажмите на нее и поверните против часовой стрелки, как показано на рисунке ниже.

лампа;
патрон

https://svetilnik.info/avtomobilnyj-svet/lampa-blizhnego-sveta-niva-shevrole.html
https://lampaexpert.ru/avtomobilnye-lampy/neispravnosti/lampa-bliznego-sveta-niva-sevrole
https://polomkiauto.ru/lampy-ustanavlivaemye-v-chevrolet-niva-rekomenduemye-proizvoditelem.html
https://krutilvertel.com/vaz-2123-2001-glava10-sistema-osveschenija
